Marca	Güde
Modello	1900824 (190/08/24)
Tipo di prodotto	Compressore d'aria a pistone
Alimentazione	230 V ~ 50 Hz
Potenza motore (S3/60%)	1,2 kW
Numero di cilindri	1
Capacità di aspirazione	190 l/min
Portata effettiva	110 l/min
Pressione di esercizio max.	8 bar
Volume del serbatoio	24 litri
Peso	15,5 kg
Grado di protezione	IP 20
Classe di protezione	I
Livello sonoro (L_WA)	97 dB(A)
Temperatura ambiente ammissibile	da +5 °C a +40 °C
Utilizzo previsto	Produzione di aria compressa per uso domestico e fai da te (gonfiaggio, utensili pneumatici, verniciatura, lavaggio, graffatura)
Manutenzione e pulizia	Pulire con un panno umido; scaricare la condensa del serbatoio dopo ogni utilizzo; sostituire le spazzole se necessario
Sicurezza	Utilizzare con interruttore differenziale 30 mA; indossare occhiali di protezione; non dirigere il getto d'aria verso persone
Pezzi di ricambio e riparabilità	Pezzi originali disponibili su www.guede.com; riparazioni da parte del servizio post-vendita Güde
Garanzia	24 mesi per uso domestico, 12 mesi per uso industriale

Domande frequenti - 1900824 Güde

Come scaricare il serbatoio dell'aria compressa?

Dopo ogni utilizzo, aprire il rubinetto di spurgo situato sotto il serbatoio per evacuare l'acqua di condensa. Ciò evita la corrosione del serbatoio.

Quale olio utilizzare per il compressore?

Utilizzare un olio speciale per compressori, ad esempio un olio 5W30 in caso di basse temperature. Consultare il manuale per le specifiche esatte.

Il compressore non si avvia, cosa fare?

Verificare innanzitutto che la pressione nel serbatoio non sia superiore alla pressione di avviamento. Controllare l'alimentazione elettrica e l'interruttore. Se il problema persiste, contattare il servizio Güde.

Posso utilizzare una prolunga elettrica?

Sì, ma solo una prolunga massima di 5 metri con sezione del cavo di almeno 1,5 mm². Prolunghe più lunghe o di sezione inferiore possono causare cadute di tensione.

Qual è la pressione massima di esercizio?

La pressione massima di esercizio è di 8 bar. Non superare mai questo valore per evitare rischi.

Come pulire il filtro di aspirazione?

Scollegare l'apparecchio, rimuovere il filtro di aspirazione e pulirlo con aria compressa o acqua saponata. Lasciare asciugare completamente prima di rimontarlo.

Il compressore si surriscalda e si ferma, perché?

Ciò può essere dovuto a un sovraccarico, mancanza di ventilazione, alette di raffreddamento sporche o temperatura ambiente troppo elevata. Verificare questi punti e lasciare raffreddare.

Posso utilizzare il compressore all'aperto?

Sì, ma solo con tempo asciutto. Non esporlo a pioggia, neve o umidità. Riporlo in un luogo coperto dopo l'uso.

Come mantenere la valvola di sicurezza?

La valvola di sicurezza deve essere controllata periodicamente. Se perde, pulirla o sostituirla. Non modificarla mai.

Dove trovare pezzi di ricambio?

I pezzi di ricambio originali sono disponibili sul sito www.guede.com. Utilizzare solo pezzi originali per garantire la sicurezza.

MANUALE UTENTE 1900824 Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'eletttroutensile.

Italiano DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONE I STRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA | DICHiarAZIONE DI CONFORMITA CE 27

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIKVAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING 32

Cesky TECHNICKÉ UDAJE | POUZITIV SOULADU S URCENIM | BEZPECNOSTNI POKNY| UDRZBA | ZÁRUKA | PROHLÁSENİ O SHODE EU 37

Slovensky TECHNICKÉ UDAJE | POUZITIE PODLA PREDPISOV | BEZPECNOTNE POKNYI | UDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EU 42

Magyar MUSZAKI ADATOK | RENDELTETES SZEINTI HASZNALAT | BIZTONSAGI UTASITASOK | KARBANTARTAS | JOTALLAS | AZONOSSAGI NYILATKOZAT EU 47

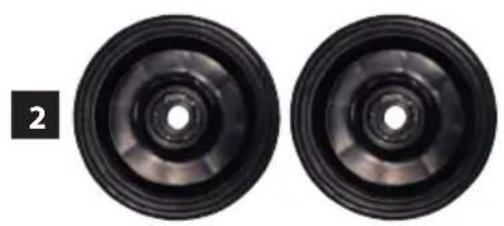

DE Montage
EN Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montaz
SK Montaz
HU Szerelés

1

6

DE Inbetriebnahme
EN Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedenidoprovozu
SK Uvedenie do prevadzky
HU Üzembe helyezés

2

7-8

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevadzka
HU Üzemeltetes

3

9-10

DE Reinigung/Wartung
EN Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken / Onderhoud
CZ Čistěni/ Udržba
SK Cistenie/ Udrzba
HU Tisztlatas / Karbantartas

4

11

DE Inbetriebnahme
EN Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedeni do provozu
SK Uvedenie do prevadzky
HU Üzembe helyezés

2

3

4

click

TIP

Gube

Art.-Nr.84091

click

DE Betrieb-START
EN Operation-START
FR Fonctionnement - START
IT Esercizio - START
NL Gebruik-START
CZ Provoz - START
SK Prevádzka - START
HU Üzemeltetes - START

2 START

MIN 50~cm

1

3 STOP

4

MAX bar

$$ 1 9 0 / 0 8 / 2 4 = 8 \text {b a r} $$

DE Kondensat ablassen
EN Drain the condensate
FR Videz le condensat
IT Scaricare la condensa
NL Condens aftappen
CZ Kondenzat vypustte
SK Kondenzat vypustite
HU A kondenzatot engedje ki

4

max 1 bar

DE Jede 2-4 Betriebsstunden muss das
Kondenswasser, das sich im Tank bildet, entleert werden.
EN After approx. 2-4 hours of use, the condensate that has formed must be drained from the receiver.
FRAprés environ 2-4 heures de fonctionnement, vidanger l'eau de condensation qui s'accumule dans le réservoir.
IT Dopo 2-4 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio.
NL Na circa 2-4 uur gebruik moet het condenswater dat zich in de tank vormt afgetapt worden.
CZ Přilžné po 2-4 hodinách práce je třeba vypustit kondenzovanou vodu, která se vytrovila v nádrži.
SK Priblizne po 2-4 hodinach pouzivania kompresora je treba vyprazdnit kondenzačnu vodu, ktorá sa vytváravá nadrži.

Potenza del motore S3/60%

2 kW

Numero cilindri.

1

Potenza di aspirazione.

l/min

Quantità effettiva fornita.

1/min

Quantità effettiva fornita......

3 bar

Volume del serbatoio

241

Peso.

5,5 kg

Grado di protezione . IP 20

Tipodi protezione.

Potenza della rumorosità LWA* .97 db(A)

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Rispettare

tutelle istruzioni di sicurezza riportate nel Manuale.

Comportarsi con cura verso le altre persone.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Conservare tutte la documentazione in modo che chiunque utilizzi il compressore possapreventiva.
mente consultarla.

Uso in conformità alla destinazione

Il compresore più essere utilizzato esclusivamente per la produzione di aria compressa ad uso domestico e per hobbisti. - Con riferimento ai dati tecnici ed alle istruzioni di sicurezza

L'aria compressa prodotta da esta macchina non è utilizzabile in Campo, alimentare o ospedaliero e non può essere utilizzata per riempire bombole da immersione.

Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5^ e +40^ ) e mai in presenza di , acidi, vapori, gas esplosivi o inflammabili.

Questo impianto più essere utilizzato solo per lo scopoindicato. All'inadempimento delle istituzioni delle dirittive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Istruzioni di sicurezza

ATTENZIONE! La scossa elettrica! Esiste il chio dell'infortunio alla scossa elettrica!

L'esercizio è ammesso solo con terruttore di sicurezza alla corrente falsa (D max. corrente falsa 30 mA).

Controllare la tensione. Dati tecnici indicati sulla targhetta devono corrispondere alla tensione di rete.

Inserire la spina del cavo elettrico in una presa idonea per forma, tensione frequenza e conforme alle normative vigenti.

Utilizzare prolonghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1,5mm2 . Si sconsiglia l'uso di prolonghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

Prima di mettere in funzione l'apparecchio, controllare che non sia danneggiato il cavo elettrico e/o la presa

Per evitare i pericoli dell'infortunio, il cavò d'alimentazione danneggiato deve essere sostituito dal produttore. In nessun caso si dovanno effettuare riparazioni in proprio.

Non far entrare il compressore in contatto con l'acqua o altri liquidi, evitando inoltre con cura di non dirigere mai il getto di liquidi, spruzzati da utensili collegati al compressore, verso il compressore stesso: I'apparecchio è tensione e potrebbero verificarsi folgorazioni o cortocircuiti.

Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.

Non tirare il cavo di alimentazione per staccare la spina alla presa o per il compressore.

Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

L'aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzato il compressore e gli accessori.

Il presente apparecchio non è destinato all'uso da parte di persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o con scara esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsable per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

I bambini dovrebbero essere sorvegliati per accertarsi che non giochino con l'apparecchio. Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Maiutilizzareilcompressore sensa la sorveglianza.

Non dirigere mai il getto di aria/liquidi verso persona, animali o verso il corpo.

Mai soffare negli orifizi ciò potrebbe provocare gli incidenti mortali!

Tenere sgombra l'area di lavoro.

Il compressore in funzione deve essere posizionato su un appoggio stabile.

Utilizzare il compressore unicamente in posizione verticale.

Attenzione! Il compressore più essere utilizzato solo con le ruote adatte e paraurti di gomma.

E consigliato l'uso di occhiali protettivi durante l'utilizzo per proteggere gli da corpi estranei sollevati dal getto di aria compressa.

Utilizzato gli accessori pneumatici indossare possibilmente abbigliamento.

Mantenere sempre una distanza di sicurezza di almeno 2 metri tra il e la zona di lavoro.

Attenzione! All'apertura del raccordo rapido potreste subire l'urto dal flessibile pneumatico! - Reggere il flessibile pneumatico.

Usare sempre e solo la maniglia per spostare il compressore.

L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa, , ecc.) comporta la conoscenza ed il rispetto delle norme

previste nei singoli casi.

Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici, (ad esempio S3-15 significata 1,5 minuti di lavoro e 8,5 minuti di fermata) onde evitare unecessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.

Attenzione! Mai accendere oppure spegnere il compressore tramite la spina. Premere sempre l'interruttore a pressione.

Non lasciare il compressore in marcia durante la notte perché può costituire la fonte del pericolo.

Alla fine del giorno di lavoro spegnerlo con ON/OFF, scaricare il polmone e sconnettere il compressore alla rete.

Attenzione: l'acqua che si condensa, se non scaricata, cui corredere il serbatoio, limitandone la capacité e pregiudicandone la sicurezza.

Non lasciare esporto l'apparecchio agli agenti atmossferici (pioggia, sole, nebbia, neve).

Se questo compressore dovesse essere utilizzato in ambiente esterno, l'uso ricordarsi sempre di riporlo in un luogo coperto o chiuso.

Non utilizzato mai il compressore all'esterno in caso di pioggia o di metereologiche avverse.

Non posizionare oggetti inflammabili o oggetti in nylon e stoffa vicino e/o compressore.

Non coprire le prese d'aria sul compressore.

Il compressore non deve essere montato nel veicolo per uso industriale e alla segna eseguita dal professionista!

In caso che il compressore dovr è essere usato per gli scopi industriali occorre far controllro prima dal professionista. Tal controllo è in cura dell'Esercente (secondo BetrSichV §§ 17 n. 25 Direttive sulla sicurezza dell'esercizio)

Attenzione! Al montaggio negli impianti automatici devono essere installati i dispositivi d'allarme e di sicurezza per caso di mancanza della corrente oppure il malfunzionamento e/o arresto del compressore. (es. linee di foraggiere)

Funzionamento a temperatureasse

Con le temperature inferiore a 5^ possono verificarsi

problemi durante l'avvio del compressore che si mani festano solo con brontolio dell'elettromotore. In tal caso spegnere subito l'apparecchio e sostuire l'olio (5W30) in un ambiente più caldo.

Al fine di garantire un funzionamento perfetto ed affidabile dell'utensile pneumatico rotante e battente quali ad es. avvitatori battenti, chiodatrici o cucitrici, ecc., l'aria compressa deve passare necessariamente atraverso il lubricatore o unità di manutenzione dove viene filtrata e ci viene aggiunto dell'olio.

In agli caso, per la verniciatura dovrebbe essere utilizzato uno separatore dell'acqua filtrata.

Nella scelta di giusto utensile pneumatico occorre assolutamente prendere in considerazione il consumo dell'aria dell'utensile e la quantità effettivement fornita dal compressore.

(Per utensili pneumatici ed accessori consultare il site www.guede.com)

Requisiti all'operaatore

L'opercatore è obbligato, prima di usare la macchina, leggere attendamente il Manuale d'Uso.

Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria una qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le personne che hanno raggiunto 16 anni.

L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti ettranquillizzar lo.Con riferimento alla DIN 13164, il luogo di lavoro devese essere sempre dotato della cassetta di pronto socorro per eventuali incidenti. Il materiale utilizzato devese essere aggiunto immediatamente.

In caso di richiesta del pronto socorro comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
   3.Numero dei feriti
3. Tipo della ferita

Manutenzione

Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.

Utilizzare a vuoto l'accessorio collegato fino a che non rimanga più aria compressa nel serbatoio.

Prima di anni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati..

Valvola di sicurezza Verifica del funzionamento

In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..

In caso di apparecchio difettioso, la riparazione deve essere eseguita dal CAT.

Utilizzare solo gli accessori e ricambi originali.

Non pulire la macchina e i loro componenti con solventi, liquidi inflammabili o tossici. Impiegare solamente un panno umido.

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiantete soddisfacente. La manutenzione e cura mancanti possono potareagli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul除去 www.guede.com.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccocono dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche I'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Servizio

Avete le commande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso?

Sul nostro site http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro appa

recchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina.Per avere quosti dati sempre disponibili, indicarli qui sotto, per favore:

N^ serie:

Cod. ord.:

Anno di produzione:

Gli apparecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.

Proteggere all'umidità

L'imballo deve essere rivolto verso alto

Simboli

Prima dell'uso leggere il Manuale d'Uso!

Prima di eseguire lavori di qualsiasi tipo sull'apparecchio levare sempre la spina alla presa di corrente.

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Proteggere all'umidità
Non esporre la macchina alla pioggia.

E' vietato tirare il cavo / trasporto sul cavo

Avviso/attenzione!

Attenzione corrente elettrica

Attenzione - superficie calda! Pericolo di scottature!

Pericolo avviamo automatico

Avviso agli oggetti lanciati

Distanza delle personi! Attendersi a che non stia nessuno nella zona pericolosa.

Rimozione del difetto

Guasto Causa Provedimenti
Il compressore in accensione non parte	La pressione nel polmone supra la pressione d'accensione.	Scaricare la pressione dal polmone in modo che il contattare a pressione si attiva automaticamente
	Alimentazione difettosa L'alimentazione della corrente far controllare alla persona adatta
	Contattare a pressione difettoso Far aggiustare/sostituire la valvola di sicurezza alla persona autorizzata (CAT Güde)
	Carboncini ESAsti Camboni e carboncini
Raggiunta la pressione d'accensione, il compressore parte per tempo breve / ronza e poi si spegne automaticamente	Il cavo d'alimentazione troppo lungo oppure con la sezione troppo piccola.	Controllare la lunghezza e la sezione del cavo elettrico
Compressore marcia continuamente	Filtro d'aspirazione troppo sporco Pulire	il filtrlo d'aspirazione oppure sostituirlo
	L'attrezzo pneumatico ha il consumo dell'aria troppo alto	Controllare il consumo d'aria dell'attrezzo pneumatico; rivolgersi al venditore autorizzato
	Perdite sul compressore Localizzare le	perdite ed informare CAT Güde
	Tubazione pneumatica non tiene Informare CAT Güde
	Aperta la valvola di scarico oppure mance	Chiudere / montare
La valvola di sfiato sotto il contatore a pressione scarica l'aria compressa durante l'exercizio	Valvola di sfiato noniene Pulire o cambiare la valvola di sfiato
Raggiunta la pressione di spegni-mento, alla valvola di sfiato quello il contatore a pressione scarica l'aria compressa finché non raggiunge la pressione d'accensione	L'anima della valvola di ritegno non tiene oppure è difettosa	Pulire oppure sostituire l'anima della valvola di ritegno → 14
	Valvola di ritegno danneggiata Sostituire la valvola di ritegno
Compressore s'accende spesso Troppa condensa nel polmone Scaricare la condensa
			Compressore sovraccaricato
Scarica la valvola di sicurezza La pressione nel polmone supera la pressione di spegnimento impostata	Far aggiustare/sostituire la valvola di sicurezza alla persona autorizzata (CAT Güde)
	Valvola di sicurezza difettosa	Sostituire la valvola di sicurezza OPPure rivolgersi al CAT Güde
Compressore si scalda troppo Non è sufficiente l'aria d'alimentazione	Assicurare che sua garantito l'affLUso e deflusso sufficiente dell'aria (distanza minima dal muro 40 cm)
	Le alette di raffreddamento sul cilin-dro (testa del cilindro) sono sporche	Pulire le alette di raffreddamento sul cilindro (testa del cilindro)
	Periodo dell'uso troppo lungo Spagnere il compressore
Compressore surriscaldato e spegne	Compressore sovraccaricato	Informare CAT Güde
	Compressore difettoso	Informare CAT Güde
	Compressore in sottotensione Informare CAT Güde
	Temperatura dell'ambiente 35°C

Technische Gegevens

Compressor 190/08/24

Articlel-Nr. 50122

Aansluiting. 230V 50Hz

Motorvermögen S3/ 60% 1,2 kW

Aantal cilinders 1

Aanzuigvermögen 190 I/min

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente nei, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione perde la propria validità.
