NÁVOD K OBSLUZE MSZEF50VGKW MITSUBISHI

Význam symbolů uvedených na vnitřní jednotce a/nebo vnější jednotce

	VÝSTRAHA(Nebezpečí požáru)	Tato jednotka využívá hořlavé chladící médium.V případě úniku chladícího média nebo kontaktu chladícího média s ohněm nebo topným tělesem dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.
	Před uvedením do provozu si pečlivě přečtěte NÁVOD K OBSLUZE.
	Servisní pracovníci jsou povinní si před zahájením práce pečlivě přečíst NÁVOD K OBSLUZE i INSTALAČNÍ PŘÍRUČKU.
	Další informace jsou k dispozici v NÁVODU K OBSLUZE, INSTALAČNÍ PŘÍRUČCE apod.

- Protože jsou v tomto výrobku použity pohyblivé součásti a součásti, které mohou způsobit úraz elektrickým proudem, přečtěte si před použitím kapitolu „Bezpečnostní opatření“.

• V zájmu vlastní bezpečnosti dodržujte varování uvedená v tomto návodu.

- Po přečtení návod společně s instalační příručkou uschovejte na vhodném místě pro budoucí použití.

Značky a jejich význam

⚠️ VÝSTRAHA:

Nesprávná manipulace může s vysokou pravděpodobností způsobit vážné nebezpečí, jako je smrt, vážné zranění atd.

POZOR:

Nesprávná manipulace může v závislosti na podmínkách způsobit vážné nebezpečí.

Významy symbolů používaných v této příručce

: Rozhodně neprovádějte.
: Ujistěte se, že postupujete podle pokynů.
: Nevkládejte prsty ani předměty.
: Nestoupejte na vnitřní/vnější jednotku a na jednotky nic nepokládejte.
: Nebezpečí úrazu elektrickým proudem. Budte opatrní.
: Ujistěte se, že je napájecí zástrčka odpojena od síťové zásuvky.
: Nezapomeňte vypnout napájení.
: Nebezpečí požáru.
: Nikdy se nedotýkejte mokrýma rukama.
: Na jednotku nikdy nestřikejte vodu.

⚠ VÝSTRAHA
	Nepřipojujte napájecí kabel k propojovacimu bodu, nepouživejte prodlužovací kabel ani nepřípojujte více zařtzení do jedné zásuvky.• Mohlo by dojit k přehřátí, požáru nebo úrazu elektrickým proudem.
	Zkontrolujte, zda je napájecí konektor bez nečistot, a zasuňte jej bezpečně do zásuvky.• Znečištěný konektor může způsobit požár nebo úraz elektrickým proudem.
	Napájecí kabel neskládejte, netahejte za něj, zabraňte jeho poškození, neprovádějte na nám úpravy, chraňte jej před teplem a nepokládejte na něj těžké předměty.• Mohlo by dojit k požáru nebo úrazu elektrickým proudem.
	Během provozu NEVYPÍNEJTE/NEZAPÍNEJTE jistič ani neodpojujte/nepřipojujte kabel.• Hrozí vznik jisker s nebezpečím požáru.• Po VYPNUTÍ vnitřní jednotky pomocí dálkového ovladače nezapomeňte VYPNOUT jistič nebo odpojit napájecí kabel.
	Nevystavujte tělo přimo proudění chladného vzduchu na delší dobu.• Může to být škodlivě pro vaše zdraví.
	Jednotka by neměla být Instalována, přemístována, upravována nebo opravována uživatelem.• Nesprávná manipulace s klimatizační jednotkou může způsobit požár, úraz elektrickým proudem, zranění nebo únik vody atd. Poraděte se s prodejcem.• Pokud je napájecí kabel poškozen, nechte jej vyměnit výrobcem nebo jeho servisním zástupcem, abyste předešli možnému nebezpečí.
	Při Instalaci, přemístění nebo údržbě jednotky se ujlstěte, že do okruhu chladicího média nejsou přiváděny žádné jiné látky než určené chladící médium (R32/R410A).• Jakákoli přítomnost cizí látky, např. vzduchu, může způsobit nadměmé zvýšení tlaku a vést k výbuchu nebo zranění.• Jiné než určené chladící médium může způsobit mechanické vady, nesprávnou funkci systému či poruchu jednotky. V nejhorším případě může dojit k vážnému selhání zajištění bezpečnosti produktu.
	Tento spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nemaji zajištěný dohled nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejich bezpečnost.
	Děti mějte pod dohledem a dbejte, aby si nehrály se spotřebičem.
	Do vstupu a výstupu vzduchu nevkládejte prsty ani žádné předměty.• Ventilátor uvnitř se během provozu otáči vysokou rychlosti a může způsobit zranění.
	V případě neobvyklých podmínek (například při zápachu spáleniny) klimatizační jednotku zastavte a odpojte napájecí konektor nebo VYPNĚTE jistič.• Pokračování v provozu za neobvyklých podmínek by mohlo vést k poruše, požáru nebo úrazu elektrickým proudem. V takovém případě se poraděte s vaším prodejcem.

	Pokud klimatizace nechladí nebo nehřeje, je možné, že došlo k úniku chladícího média. Pokud zaznamenáte únik chladícího média, zastavte provoz, důkladně vyvětrejte místnost a ihned se obraťte na prodejce. Pokud oprava vyžaduje doplnění jednotky chladícím médiem, požádejte o podrobnosti servisního technika.Použitě chladící médium v klimatizaci není nebezpečné. Za normálních okolnosti nedochází k úniku. V připadě úniku chladiciho média nebo kontaktu chladícího média s ohněm nebo topným télesem, např. ohřívačem, přimotopem nebo plotnou na vaření, však dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.
	Nikdy se nepokoušejte umýt vnitřek vnitřní jednotky. Pokud vnitřek vnitřní jednotky vyžaduje čištění, obraťte se na prodejce.Nevhodně čistici prostředky mohou způsobit poškození plastového materiálu uvnitř jednotky, což může mít za následek únik vody. Pokud se čistici prostředek dostane do kontaktu s elektrickými dily neb motorem, hrozí porucha a vznik kouře nebo požáru.Přístroj musí být uložen v místnosti bez nepřetržitě provozovaného zdroje vznicení (např. otevřeného ohně, plynového spotřebiče nebo elektrického ohřívače).Mějte na paměti, že chladící médium nesmí zapáchat.Nepouživejte jiné prostředky k urychlení odmrazování nebo k čištění přistroje, než jsou prostředky doporučené výrobcem.Jednotku nepropichujte ani naspalujte.
	Vnitřní jednotka musi být nainstalována v místnostech, které přesahuji určenou podlahovou plochu. Poradťte se s prodejcem.
	Toto zařízení je určeno k použití odborníky a školenými uživatelí v prodejnách, lehkých průmyslových provozech a farmách a ke komerčnímu použití běžnými uživatelí.
⚠ POZOR
	Nedotýkejte se vstupu vzduchu ani hlinikových lamel vnitřní/vnější jednotky.Hrozí nebezpečí poranění.
	Nepouživejte insekticidy ani hořlavé spreje k postřiku jednotky.Hrozí nebezpečí požáru nebo deformace jednotky.
	Nevystavujte domáci zvířata a rostliny přímému proudění vzduchu.Může dojit k poranění zvířat nebo poškození rostlin.
	Nepokládejte pod vnitřní/vnější jednotku jiné elektrické spotřebiče ani nábytek.Z jednotky může odkapávat voda, která může způsobit poškození nebo poruchu.
	Nenechávejte jednotku na poškozeném montážním stojanu.Jednotka může spadnout a způsobit poranění.
	Při provozu nebo čištění jednotky nestoupejte na nestabilní předměty.Hrozí nebezpečí pádu a poranění.
	Netahejte za napájecí kabel.Může dojit k přerušení části vodičů, což může věst k přehřati nebo vzniku požáru.

BEZPEČNOSTNÍ OPATŘENÍ

	Baterie nedobljejte, nerozebirejte a nevhazujte do ohně.• Může dojít k úniku kapaliny z baterie nebo k požáru či výbuchu.
	Neprovozujte jednotku déle než 4 hodlny při vysoké vlhkosti (80 % relativní vlhkosti nebo více) a/nebo s otevřenýml okny nebo venkovními dveřmi.• Může dojit ke kondenzaci vodních par v klimatizaci; voda může odkapávat dolů a namočit nebo poškodit nábytek.• Kondenzace vody v klimatizaci může podporovat růst hub a plísní.
	Nepoužívejte jednotku pro zvláštní účely, například skladování potravin, chov zvířat, pěstování rostlin nebo skladování přesných zařizení či uměleckých předmětu.• Hrozí nebezpeči zhoršení kvality, poranění živočichů a poškození rostlin.
	Nevystavujte spalovaci zařizení prímému proudění vzduchu.• Může docházet k neúplnému spalování.
	Nikdy nevkládejte baterie do úst, aby nedoslo k jejich polknutí.• Polknuti baterie může způsobit zadušení a/nebo otravu.
	Před čištěním jednotku VYPNĚTE a odpojte napájecí konektor nebo VYPNĚTE jistič.• Ventilátor uvnitr se během provozu otáčí vysokou rychlostí a může způsobit zranění.
	Pokud nebude jednotka používána po delší dobu, odpojte napájecí konektor nebo VYPNĚTE jistič.• V jednotce se mohou hromadit nečistoty, které mohou způsobit přehřátí nebo požár.
	Všechny baterie dálkového ovládání vždy vyměňte za nové baterie stejného typu.• Použiti starě baterie společně s novou může způsobit přehřivání, únik kapaliny nebo výbuch.
	Pokud kapalina z baterie přijde do styku s pokožkou nebo oblečením důkladně je omyjte čistou vodou.• Pokud kapalina z baterie přijde do styku s očima, důkladně oči vyplách-něte čistou vodou a okamžité vyhledejte lákařskou pomoc.
	Pokud jednotku používáte společně se spalovacím zařizením, zajlštěte, aby byl prostor dobré větrán.• Nedostatečná ventilace může způsobit vyčerpání kyslíku.
	Při bouřce a nebezpečí zásahu bleskem VYPNĚTE jlistič.• Jednotka může být zásahem blesku poškozena.
	Pokud je klimatizace používána několík sezón, provedte kromě běžného čištění celkovou kontrolu a údržbu.• Nečistoty a prach v jednotce mohou způsobovat nepříjemný zápach, přispivat k růstu hub a plísní nebo ucpat vypoustěci cesty a způsobit únik vody z vnitřní jednotky. Porad’te se s prodejcem ohledně kontroly a údržby, které vyžadují specializované znalosti a dovednosti.
	Spínačů se nedotýkejte mokrýma rukama.• Mohlo by dojít k úrazu elektrickým proudem.
	Neprovádějte čištění klimatizace vodou a nepokládejte na jednotku předměty obsahující vodu, např. vázy s květinami.• Mohlo by dojít k požáru nebo úrazu elektrickým proudem.
	Na vnější jednotku nestoupejte a ani na ni nepokládejte žádné předměty.• Hrozí nebezpečí poranění při pádu osoby nebo předmětu.

DŮLEŽITÉ

Znečištené fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny. Před zahájením provozu zajistěte, aby horizontální lamely byly v zavřené poloze. Pokud je provoz zahájen, když jsou horizontální lamely v otevřené poloze, nemusi se vrátit do správné polohy.

Při instalaci

⚠ VÝSTRAHA
	Při instalaci se poradťe s prodejcem.Instalace vyžaduje specializované znalosti a dovednosti, proto by ji neměl provádět sám uživatel. Nesprávná instalace může způsobit únik vody, požár nebo zásah elektrickým proudem.
	K napájení klimatizace použijte vyhrazený napájecí zdroj.Při použití společného napájecího zdroje může dojit k přehráti nebo požáru.
	Neinstalujte jednotku v mistě možného úniku hořlavých plynů.Pokud plyn uniká a nahromadí se v okolí vnější jednotky, může dojit k explozi.
	Jednotku řádně uzemněte.Uzemňovací drát nepřipojujte k plynovému potrubí, vodnímu potrubí, bleskosvodu ani k telefonnímu uzemňovacímu drátu. Při nesprávném uzemnění může dojit k zásahu elektrickým proudem.
⚠ POZOR
[YW6G]	Zemnicí jístič nainstalujte v závislosti na místě Instalace klimatizace (např. ve vysoce vlhkých oblastech).Neni-li zemnicí jístič nainstalován, může dojit k zásahu elektrickým proudem.
	Zajistěte, aby byl vodní kondenzát řádné odváděn.Pokud není vypouštění správné, může voda odkapávat z vnitřní/vnější jednotky a namočit či poškodit nábytek.
V případě neobyvklého stavuOkamžitě ukončete provoz klimatizace a obratťe se na prodejce.

Pro rozhraní Wi-Fi

⚠ VÝSTRAHA(Nesprávná manipulace může mít vážné následky, včetně vážného zranění nebo smrti.)
	Děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostml a znalostml mohou používat tento spotřebič v případě, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související nebezpečí.
	Děti si nesmějí hrát se spotřebičem. Děti nesmějí provádět čištění a uživatelskou údržbu bez dohledu.
	Nepoužívejte rozhraní Wi-Fi v blízkosti zdravotnických elektrických přístrojů nebo osob se zdravotnickým zařizením, například kardiostimulátorem nebo implantovaným kardioverterem-defi brilátorem.• Hrozí nebezpečí nehody v důsledku selhání lékařského přístroje nebo zařízení.
	Neinstalujte rozhraní Wi-Fi do blízkosti zařízení s automatickým řízením, například automatických dveří nebo hlásičů požáru.• Hrozí nebezpečí nehody v důsledku závad.
	Nedotýkejte se rozhraní Wi-Fi mokrýma rukama.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.
	Nestříkejte vodu na rozhraní Wi-Fi, ani jej nepoužívejte v koupelně.• Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.
	Pokud dojde k upuštění rozhraní Wi-Fi nebo poškození držáků či kabelu, odpojte napájecí zástrčku nebo VYPNĚTE jístič.• Hrozí nebezpečí požáru nebo úrazu elektrickým proudem. V takovém případě se poradťe s vaším prodejcem.
⚠ POZOR(Nesprávná manipulace může mít různé následky, včetně zranění nebo poškození budovy.)
	Při nastavování nebo čištění rozhraní Wi-Fi si nestoupejte na nestabilní stoličku.• Hrozí nebezpečí pádu a poranění.
	Nepoužívejte rozhraní Wi-Fi v blízkosti jiných bezdrátových zařízení, mikrovlnných trub, bezdrátových telefonů nebo faxů.• Hrozí nebezpečí závady.

LIKVIDACE

Fig. 1

O likvidaci tohoto výrobku se porad'te s výrobcem.

Poznámka:

Tato značka platí pouze pro EU.

Tato značka odpovídá směrnici 2012/19/EU, článku 14: Informace pro uživatele a Příloze IX a/nebo směrnici 2006/66/ES, článku 20: Informace pro konečné uživatele a Příloze II.

Produkt MITSUBISHI ELECTRIC je navržen a vyráběn z vysoce kvalitních materiálů a součástí, které lze recyklovat a/nebo znovu použít.

Tato značka znamená, že elektrická a elektronická zařízení, baterie a akumulátory je nutné na konci životnosti zlikvidovat odděleně od běžného odpadu.

Pokud je pod značkou (Fig. 1) uvedena chemická značka, tato chemická značka znamená, že baterie nebo akumulátor obsahují těžké kovy v uvedené koncentraci. Tato informace má následující podobu:

Hg: rtut (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %)

V zemich Evropské unie existuji samostatné sbérné systémy určené pro elektrické a elektronické výrobky, baterie a akumulátory.

Zařízení, baterie a akumulátory zlikvidujte rádně v místním sběrném/recyklačním středisku.

Pomáhejte nám zachovat životní prostředí, ve kterém žijeme!

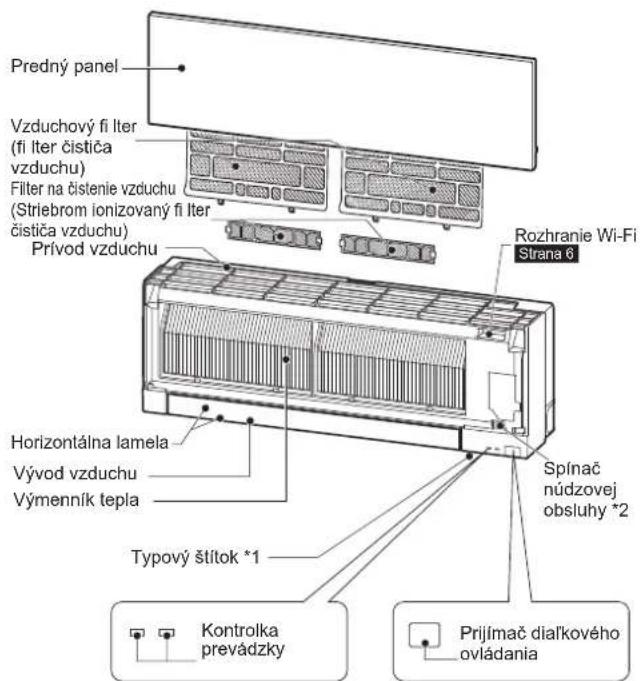

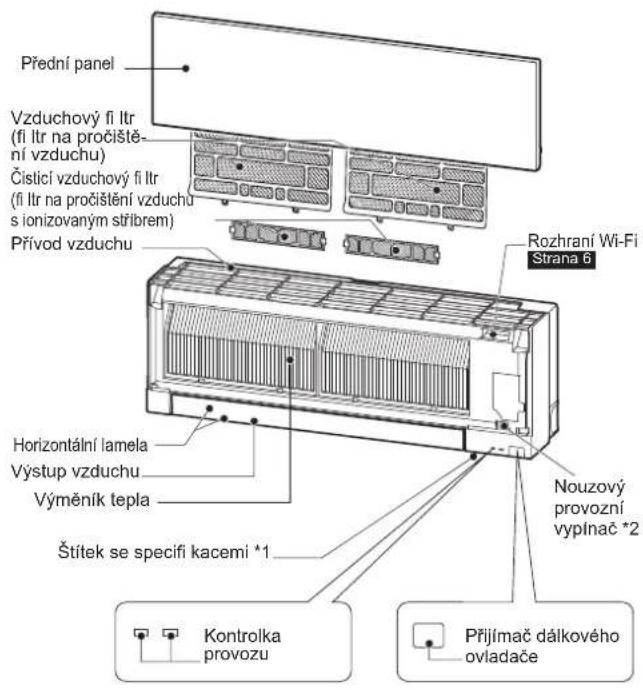

NÁZVY SOUČÁSTÍ

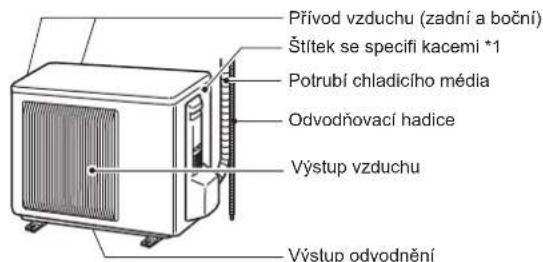

Vnitřní jednotka Vnější jednotka

Přední panel Vzduchový fi ltr (fi ltr na pročiště- ní vzduchu) Čistící vzduchový fi ltr (fi ltr na pročištění vzduchu s ionizovaným střibrem) Přívod vzduchu Rozhraní Wi-Fi Strana 6 Horizontální lamela Výstup vzduchu Výměník tepla Štítek se specifí kacemi *1 Nouzový provozní vypínač *2 Kontrolka provozu Přijímač dálkového ovladače

Přívod vzduchu (zadní a boční) Štítek se specífi kacemi *1 Potrubí chladícího média Odvodňovací hadice Výstup vzduchu Výstup odvodnění

Vzhled vnějších jednotek se může lišit.
*1 Rok a měsíc výroby jsou uvedeny na štítku se speci-fi kacemi.

^2 Když nelze použít dálkový ovladač...

Nouzový provoz lze aktivovat stisknutím nouzového spínače (E.O. SW) na vnitřní jednotce.

Při každém stisknutí nouzového spínače (E.O. SW) se provoz změní v následujícím pořadí:

Nastavená teplota: 24 °C Rychlost ventilátoru: Střední Horizontální lamela: Automaticky

PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU

Před uvedením do provozu: Zasuňte konektor napájecího kabelu do síťové zásuvky a/nebo zapněte jistič.

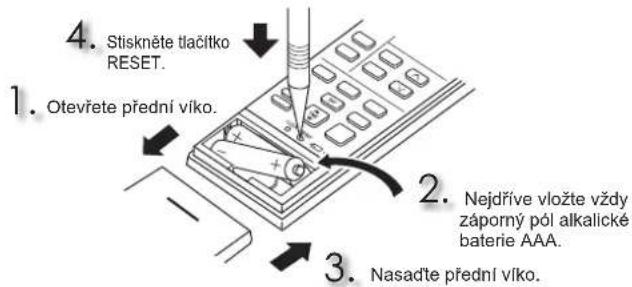

Vložení baterií do dálkového ovladače

4. Stiskněte tlačítko RESET. 1. Otevřete přední víko. 2. Nejdříve vložte vždy záporný pól alkalické baterie AAA. 3. Nasadťe přední víko.

Nastavení aktuálního času

1. Stiskněte tlačítko CLOCK (Hodiny). Mon CLOCK 0:00 2. 3. Stisknutím tlačítka DAY (Den) nastavte den. 2. 4. Stiskněte znovu tlačítko CLOCK (Hodiny). Mon CLOCK 13:00 3. Chcete-li nastavit čas, stiskněte buď tlačítko TIME (Čas) nebo TIMER (Časovač). Každým stisknutím posunete čas o 1 minutu vpřed/vzad (při delším stisknutí o 10 minut).

PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU

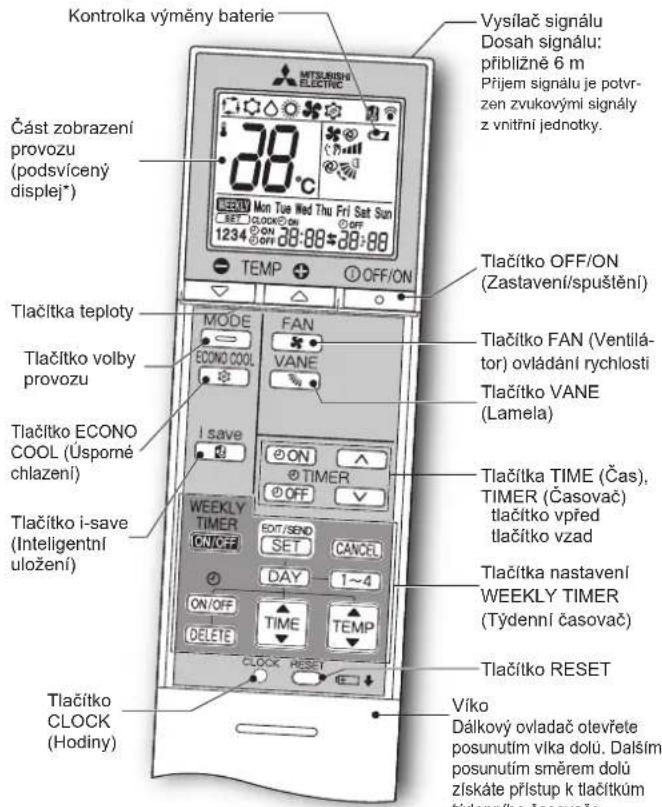

Dálkový ovladač

Kontrolka výměny baterie Část zobrazení provozu (podsvícený displej*) 38°C MON Tue Wed Thu Fri Sat Sun 1234 ON OFF 28:88+28:88 TEMP OFF/ON Tlačítko OFF/ON (Zastavení/spuštění) Tlačítka teploty MODE ECONO COOL FAN VANE Tlačítko FAN (Ventilátor) ovládání rychlosti Tlačítko VANE (Lamela) Tlačítko ECONO COOL (Úsporné chlazení) I save ON TIMER WEEKLY TIMER SET/SEND CANCEL DAY 1~4 ON/OFF TIME TEMP CLOCK RESET Tlačítka i-save (Inteligentní uložení) Tlačítko CLOCK (Hodiny) Tlačítko RESET Víko Dálkový ovladač olevřete posunutím vlka dolů. Dalším posunutím směrem dolů zlskáte přístup k tlačítkům týdenní časováč

* Podsvícení se zapne při použití dálkového ovladače. Podsvícení se vypne, jakmile není dálkový ovladač nějakou chvíli používán.

Používejte pouze dálkový ovladač dodávaný s jednotkou. Nepoužívejte jiné dálkové ovladače. Pokud jsou blízko sebe nainstalovány 2 nebo více vnitřních jednotek, může na dálkový ovladač reagovat i jiná než zamýšlená jednotka.

Tlačitko TIME (čas), TIMER (časovač) — Změna času dopředu/dozadu

©ON (Časovač ZAPNUTÍ): Jednotka se ZAPNE v nastaveném čase.

OFF (Časovač VYPNUTÍ): Jednotka se VYPNE v nastaveném čase.

Pomocí tlačítek (wpřed) a (vzád)nastavte dobu časovače.

Tlačítka nastavení WEEKLY TIMER (Týdenní časovač) \_\_\_\_

Stisknutím tlačítka EDIT/SEND prejede do režimu nastavení týdenního časovače.

Stisknutím tlačítek [IMAGE] nastavení dne a čísla.

Stisknutím tlačítek ON/OFA nastavíte čas ZAPNU-TÍ/VYPNUTÍ a teplotu.

Stisknutím tlačitka EDIT/SEND Bastavení týdenního časovače dokončite a odešlete.

Stisknutím tlačitka WEEKLY TIMER ČEKNÍ časovač ZAPNETE. (Tlačítko se nOERVÍ.)

Dalším stisknutím tlačitka WEEKLY TIMER ZHNNI Časovač VYPNETE. (Tlačitko WEEKLY zhasne.)

CS-4

① OFF/ON

Tlačítko OFF/ON (Zastavení/spuštění)

MODE

Tlačítko volby provozu

⊕

Tlačitka teploty

Každým stisknutím tlačítka se teplota zvyšuje nebo snižuje o 1 °C.

FAN

Tlačítko FAN (Ventilátor) ovládání rychlosti

VANE

Tlačitko ovládání proudění vzduchu nahoru-dolů

Směr proudění vzduchu doleva/doprava

Před zahájením provozu ručně přesuňte vertikální lamelu.

Tlačítko i-save (Inteligentní uložení)

Zjednodušená funkce zpětného nastavení umožnuje vyvolání preferovaného (předvoleného) nastavení jedním stisknutím tlačítka save. Dalšim stisknutím tlačítka se opět ihned vrátíte k předchozímu nastavení.

ECONO COOL

Tlačítko ECONO COOL (Úsporné chlazení)

Nastavení teploty a směr proudění vzduchu se automaticky mění pomocí mikroprocesoru.

Pokyny:

• Pred čištěním vypněte napájení nebo vypněte jistič.
• Nedotýkejte se kovových částí rukama.
• Nepoužívejte benzín, ředidla, lešticí prášek ani insekticidy.

• Používejte pouze zředěné jemné čisticí prostředky.
  • Nepoužívejte hrubý kartáč, tvrdou houbu apod.

• Horizontální lamelu nenamáčejte ani neoplachujte.
  • Nepoužívejte vodu teplejší než 50 °C.

• Nevystavujte součásti prímému slunečnímu světlu, teplu ani ohni z důvodu sušení.
• Na ventilátor nevyvíjejte nadměrnou sílu, jinak mohou vzniknout praskliny nebo poškození.

Vzduchový fi ltr (fi ltr na pročištění vzduchu)

• Vyčistěte každé 2 týdny

• Odstraňte nečistoty pomocí vysavače nebo opláchněte vodou.
• Po umytí vodou nechte důkladně uschnout ve stínu.

Přední panel

1. Zvedněte přední panel, dokud neuslyšite „klapnutí“.
2. Zavřete přední panel a pevně zatlačte na místa označená šipkami.
3. Očistěte přední panel, aniž byste jej oddělovali od jednotky.

• Otřete jej měkkou suchou tkaninou. Jednoúčelová měkká suchá tkanina je dodávána pouze s typem MSZ-EF**VGB.
• Použijte MĚKKOU SUCHOU TKANINU, která je pro tento účel vyhrazena. Číslo dílu MAC-1001CL-E
• Přední panel nenamáčejte do vody.

Důležité

• Povrch vnitřní jednotky se snadno poškodí poškrábáním, a proto jej při čístění nebo při manipulací s jednotkou nevystavujte účinkům drsných nebo tvrdých predmětů. Opatrně zacházejte také s predním panelem, jelikož i ten se při montáži nebo demontáži může poškrábat.
• Nepoužívejte abrazivní čistící prostředky, abyste zabránili poškrábání povrchu vnitřní jednotky.
• Na povrchu vnitřní jednotky také velmi snadno ulpívají otisky prstů. Viditelné otisky prstů lze odstranit jemným otréním pomocí měkké suché tkaniny.
• Při používání běžně dostupné tkaniny napuštěné chemikálií se říd'te návodem, který je k ní přiložen.
• Nenechávejte přední panel otevřený po delší dobu.

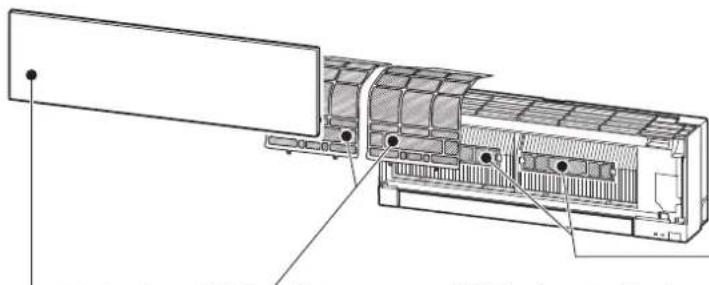

Čisticí vzduchový fi ltr (fi ltr na pročištění vzduchu s ionizovaným stríbrem)

Každé 3 měsíce:

- Odstraňte nečistoty pomocí vysavače.

Pokud nelze nečistoty odstranit vysáváním:

• Ponořte fi ltr s rámem do vlažné vody a poté jej opláchněte.
• Po umytl jej nechte důkladně uschnout ve stínu. Nasad'te všechny západky vzduchového fi ltru.

Každý rok:

• Vyměňte čisticí vzduchový filtr za nový, abyste zajistili co nejlepší výkon.
• Číslo dílu MAC-2370FT-E

Vyjměte ze vzduchového fi ltru vytažením

! Důležité

• Filtry pravidelně čistěte, abyste zajistili co nejlepší výkon a snížili spotřebu energie.
• Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny.

Tyto údaje vycházejí z NAŘÍZENÍ (EU) č. 528/2012

NÁZEV MODELU	Předmětná položka(název součásti)	Účinné látky(CAS č.)	Vlastnosti	Pokyny k použití(informace o bezpečné manipulaci)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWSMZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTR	Zeolit stříbrno-zinečnatý (130328-20-0)Hydrogenfosforečnan stříbrno-sodno-zirkoničitý (265647-11-8)2-oktyl-2H-isothiazol-3-on (OIT)(26530-20-1)	Antibakteriální,protiplíšňové	Používejte tento výrobek v souladu s návodemk použití a pouze pro určený účel.Nevkládejte do úst. Udržujte mimo dosah dětí.
MAC-2370FT-E FILTR		Zeolit stříbrno-zinečnatý(130328-20-0)	Antibakteriální	Používejte tento výrobek v souladu s návodemk použití a pouze pro určený účel.Nevkládejte do úst. Udržujte mimo dosah dětí.

NASTAVENÍ ROZHRANÍ Wi-Fi (pouze typ VGK)

Přední panel Rozhraní Wi-Fi

Tento rozhraní Wi-Fi se připojuje k vnitřní jednotce a slouží ke sdělování informací o stavu a ovládání příkazů ze služby MELCloud.

Poznámka:

• Nastavení připojení mezi rozhraní Wi-Fi a směrovačem. Pokyny naleznete v příručkách SETUP MANUAL (Příručka pro nastavení) a SETUP QUICK REFERENCE GUIDE (Rychlý pruvodce nastavením) dodávaných s jednotkou.
• Příručku SETUP MANUAL (Příručka pro nastavení) najdete na webu uvedeném níže.

- Uživatelskou příručku ke službě MELCloud najdete na níže uvedeném webu. http://www.melcloud.com/Support

SPECIFIKACE

Model	Nastavení názvu		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Vnitřní		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Vnější		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funkce			Chlazení	Topení	Chlazení	Topení	Chlazení	Topení	Chlazení	Topení	Chlazení	Topení
Napájení			~/N, 230 V, 50 Hz
Kapacita		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Vstup		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Hmotnost	Vnitřní	kg	11,5
	Vnější	kg	—		31		34		35		40
Náplň chladicího média (R32)		kg	—		0,62		0,74		0,74		1,05
Stupeň IP	Vnitřní		IP 20
	Vnější		—		IP 24
Přípustný nadměmý provozní tlak	Nízký tlak	MPa	—		2,77
	Vysoký tlak	MPa	4,17
Hlučnost (SPL)	Vnitřní (velmi vysoká /vysoká / střední / nízkárychlost / tichý chod)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Vnější	dB(A)	—		47	48	49	50	50	51	52	52

Specifikace vnitřních jednotek pro vícenásobné připojení NAŘÍZENÍ (EU) 2016/2281

Model	Vnitřní			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50 VG(K)(W/B/S)
Kapacita	Chlazení	Citelný	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentní	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Topení		kW	2,10	2,50	2,90	4,00	4,80	5,70
Vslup			kW	0,027	0,027	0,027	0,031	0,031	0,034
Hlučnost(Hladina akustické-ho výkonu)	Velmi vysoká / vysoká/střední / nízká rych-lost / tichý chod		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Zaručený provozní rozsah

		Vnitřní	Vnější
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Chlazení	Horní limit	32 °C DB23 °C WB	46 °C DB—	46 °C DB—
	Dolní limit	21 °C DB15 °C WB	-10 °C DB—	-10 °C DB—
Topení	Horní limit	27 °C DB—	24 °C DB18 °C WB	24 °C DB18 °C WB
	Dolní limit	20 °C DB—	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: Suchý teploměr WB: Vlhký teploměr

Poznámka:

1. Podmínky hodnocení

Chlazení – vnitřní: 27 °C DB, 19 °C WB vnější: 35 °C DB

Topení – vnitřní: 20 °C DB vnější: 7 °C DB, 6 °C WB

1. Jednotky EF18/22 nejsou specifi kovány pro kombinaci s jednotlivými jednotkami. Tyto vnitřní modely jsou určeny pouze pro klimatizační systémy sestávající z vícero jednotek.

Konkrétní specifi kace systému sestávajícího z vícero jednotek si ověřte u svého prodejce a/nebo vyhledejte v katalogu.

Rozhraní Wi-Fi

Model	MAC-577IF2-E
Vstupní napětl	12,7 V stejnosměrné (z vnitřní jednotky)
Spotřeba elektrické energie	MAX. 2 W
Vellikost V׊×H (mm)	73,5×41,5×18,5
Hmotnost (g)	46 (včetně kabelu)
Výstupní výkon vysílače (MAX.)	20 dBm podle standardu IEEE 802.11b
RF kanál	Kanál 1 ~ kanál 13 (2412~2472 MHz)
Rádiový protokol	IEEE 802.11b/g/n (20)
Šifrování	AES
Autentizace	WPA2-PSK
Verze softwaru	XX.00

Prohlášení o shodě najdete na níže uvedených webových stránkách. http://www.melcloud.com/Support

PŘI PODEZŘENÍ NA ZÁVADU

V následujících případech okamžitě ukončete provoz klimatizace a obrat'te se na prodejce.

• Pokud dochází k úniku nebo odkapávání vody z vnitřní jednotky.
  • Když kontrolka provozu bliká.
  • Když se jistič opakovaně vypíná.
• Signál z dálkového ovladače není přijímán v místnosti, ve které je používána elektronicky ovládaná zářivka (fl uorescenční lampa s napěťovým měničem apod.).
• Provoz klimatizace rušl příjem rozhlasového či televizního signálu. Pro dotčené zařízení může být nutné použít zesilovač.
  • Když je slyšet neobvyklý zvuk.
  • Když zjistíte jakýkoli únik chladiciho média.

BEZPEČNOSTNÉ POKYNY

Význam symbolov na interiérovej a exteriérovej jednotke

Typy výstrah a ich význam

VÝSTRAHA:

Význam symbolov používaných v tomto návode

: Nikdy nevykonávajte uvedený úkon.

: Nikdy nesiahajte dnu prstom ani iným predmetom.

: Nebezpečenstvo zásahu elektrickým prúdom. Postupujte opatrne.

: Nezabudnite odpojit' napájací kábel z elektrickej zásuvky.

: Nezabudnite vypnút' vypínač.

: Nikdy sa nedotýkajte mokrými rukami.

: Chránte zariadenie pred pošpliechaním.

- Pozor, chladivo möže byt bez zápachu.

S likvidáciou výrobku sa obrátte na svojho predajcu.

Poznámka:

Ak je pod symbolom vytlačený chemický symbol (Fig. 1), tento chemický symbol znamená, že batéria alebo akumulátor obsahuje určitú koncentráciu třažkých kovov. Tie sů uvedené nasledovne:

Hg: ortut (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %)

Interiérová jednotka Exteriérová jednotka

^2 Ked' nie je možné použit' dial'kový ovládač...

Pri každom stlačení tlačidla E.O. SW. sa režim zmení v nasledovnom poradí:

Príprava Pred SPUSTENÍM

Vloženie batérií do dial'kového ovládača

4. Stlačte Ilačidlo RESET. 1. Odnímte predný kryt. 2. Vložte alkalické AAA batérie – vždy najprv záporný pól. 3. Založte predný kryt.

Tlačidlá nastavenia WEEKLY TIMER (Týždenný časovač) — Stlačením tlačidla výstřepte do režimu nastavenia týž- denného časovača.

Stlačením tlačidla EDIT/BEND SET dokončíte a odošlete nastavenie týž-denného časovača.

Stlačením tlačidla WEEKLY TIMER ZAPNITE týždenný časovač. (Rozsvieti sa nápis WEEKLY.)

Každým stlačením sa teplota zvýši alebo zníži o 1 °C.

Tlačidlo ovládania otáčok FAN (Ventilátor)

Vzduchový fi lter (fi lter čističa vzduchu)

Čistite každé 2 týždne

• Odstráňte nečistoty vysávačom alebo ich opláchnite vodou.
• Po umytí vodou dobre vysušte v tieni.

Predný panel

• Použite špeciálnu MÄKKÜ SUCHÜ HANDRIČKU. Katalógové číslo MAC-1001CL-E
• Predný panel nenamáčajte do vody.

Dôležité

Filter na čistenie vzduchu (Striebrom ionizovaný fi iter čističa vzduchu)

Každé 3 mesiace:

• Aby ste zachovali plný výkon, vymeňte fi iter na čistenie vzduchu za nový.
  • Katalógové číslo MAC-2370FT-E

Tahom ho odstráňte zo vzduchového fi ltra

Dôležité

DB: suchý teplomer
WB: vlhký teplomer

Poznámka:

1. Menovité podmienky

Chladenie – Interiérová jednotka: 27 °C DB, 19 °C WB

Exteriérová jednotka: 35 °C DB

Kúrenie – Interiérová jednotka: 20 °C DB

Exteriérová jednotka: 7 °C DB, 6 °C WB

tímto na vlastní odpovědnost prohlašuje, že níže popsané klimatizační jednotky a tepelná čerpadla pro použití v obytných prostředích, komerčních prostředích a prostředích lehkého průmyslu:

Poznámka: Příslušné sériové číslo se nachází na štítku produktu.

Poznámka: Příslušné sériové číslo se nachází na štítku produktu.
