| Typ produktu | Kotel |
| Značka | Baxi |
| Model | 130 F |
| Kategorie | Kotel |
| Napájení | 230 V AC (±10 %), 50/60 Hz |
| Spotřeba elektřiny | 4 VA |
| Napájecí pojistka | max. 10 AT |
| Třída softwaru | A |
| Režim provozu (EN 60 730) | 1b (automatický provoz) |
| Digitální vstup H2 | 12 V DC, čistý kontakt |
| Analogový vstup H2 | 0–10 V DC, vnitřní odpor >100 kΩ |
| Vstupy sond BX21, BX22 | NTC 10k / Pt1000 |
| Reléové výstupy (3) | 230 V AC, 0.02–2 A, špička 15 A |
| Rozhraní BSB | Ano, max. délka 150 m |
| Max. počet kotlů v kaskádě | 16 |
| Počet říditelných topných okruhů | Až 3 |
| Hlavní funkce | Řízení směšovacích okruhů, solární instalace TUV, bazén, recirkulační čerpadlo, externí požadavek na teplo |
| Bezpečnost | Bezpečnostní termostat, ochrana proti zamrznutí, automatické zastavení |
| Údržba | Viz kompletní návod k použití |
Často kladené otázky - 130 F Baxi
Dotazy uživatelů ohledně 130 F Baxi
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kotel ve formátu PDF zdarma! Najděte svůj návod 130 F - Baxi a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 130 F značky Baxi.
NÁVOD K OBSLUZE 130 F Baxi
Riziko poskození nebo špatného provozu zařizení. Dbejte na upozorněné na nebezpečí, která se týkaj ohroženi osob.
NEBEZPECI VYSOKEHO NAPETI
Elektrické Časti pod proudem, nebezpečí elektrického proudu.
DULEZITE INFORMACE
Tyto informace je třeba dūkladné pročíst, jsou nezbytné pro správný provoz kotide.

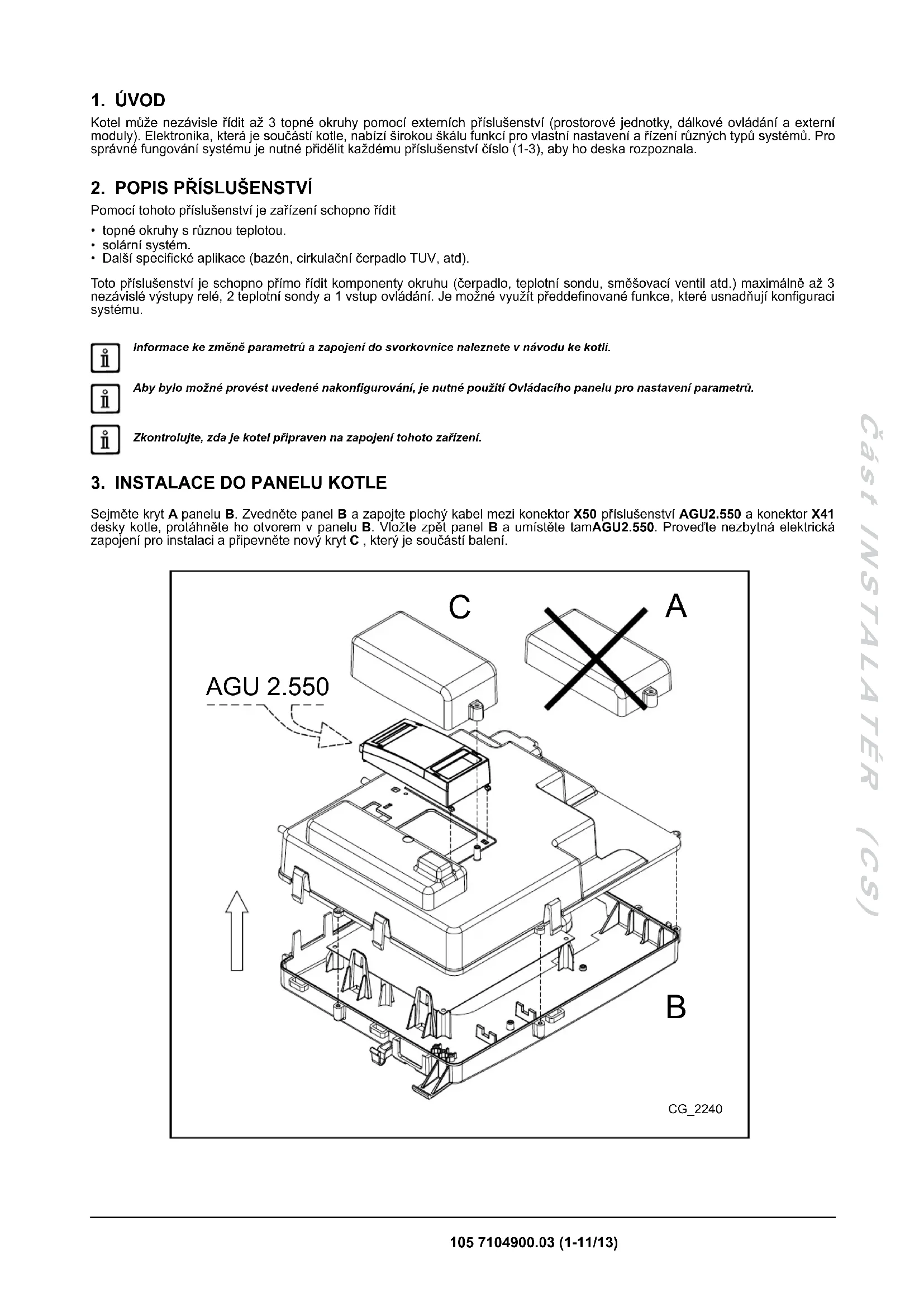

1. UVOD
Kotel muze nezávisle ridit az 3 topné okruhy pomoci externich príslušenstvi (prostorové Jednotky, dalkové ovladánia externi moduly). Elektronika, ktera je soucástí kotle, nabíf Širokou škalu funkci pro vlastní nestavení a fizení ruzněch typu systému. Pro správné fungovani systému je nutné pridělit kazdému príslušenstvi cislo (1-3), aby ho deska Rozpoznala.
2. POPIS PRÍSLUŠENSTVI
Pomoci tohoto prfslusenstvi je zaifzeni schopno fidit
topne okruhy s ruznou teplotou.
- solarni systém
Dalsf specifiekaplikace (bazen,cirkulacniccerpadlo TUV,atd).
Toto prisluenstvi je schopno primo ridit componenty okruhu (cerpadlo, teplotni sondu, smesovaci ventil atd.) maximine a3 nezavisle vystupy relé, 2 teplotni sondy a 1 vstrup ovladani. Je mozné vyuzit predefinované funkce, ktere usnadnji konfiguraci systemu.
Informace ke zmene parametru a zapojeni do svorkovnice naleznete v nadvodu ke kotli.
Aby bylo mozne provest uvedene nakonfigurovani, je nutne pouziti Ovladaciho panelu pro nastaveni parametr.
X50 Propojené elektronické desky kotide a prislusenstvi AGU 2.550 pomoci plochého kabelu
X1 (L-N) Zapojení na svorkovnici kotle pro elektrické napajení
X1 (QX21-N)
Programovatelny vystup relé 230 V X1 (QX22-N)
X1 (QX23-N)
X2(H2-M) Digitálni vstup 12 V - DC nebo programovatelný analogovy vstup 0 -10 V DC
X2(BX21-M)
Vstup sondy NTC 10K / Pt1000 programovatelny
X2(BX22-M)
X2（U+）Vystup12VDC
ON
12
X50
M1
CG_2240
Svorkovnice M1 je pod vysokym napétim. Než provedete zapojeni, zkontrolujte, zda zařizeni nené elektricky napajeno.
Pokud je zafrzeni pripojena na podlahovy systém, instalaté musi zajistit instalaci bezpečnostniho termostatu kvuli ochraně systému proti prehřivani.
Zkontrolujte, aby celkova jmenovita spotbreva vsech priusenstvi napojenych na AGU 2.550 byla nizs nez 0,5 A. Pokud je vyssi, je tfeba vlozt mezi AGU 2.550 a priusenstvi (napr. cerpadlo) relé.
NAKONFIGUROVÁNÍ
Nakonfigurujte prisluenstvi AGU 2.550 pomoci prepinace oznaceneho na obrazku, jako modul (1) (nastaveni je vyrazeno na tete prisluenstvi. Pokud jsou pouzita pridavná prisluenstvi, nakonfigurujte je jako moduly (2) a (3).
4.1 ELEKTRICKÁ ZAPOJENÍ EXTERNICH PRVKÜ PRISLUŞENSTVI
Pro zapojeni príslušenstvi AGU2.550 s externimi privky príslušenstvi postupujte dl nasledujicích popisu (použijte harmonizované kabely "HAR H05 VV-F" s prürezem 1 mm²):
SMEŠOVANY OKRUH (viz schéma kap. 4.1)
Zapoite cerpadlo smesovane zony ke konektoru QX23 na AGU2.550.
Zapojte sonda na vystupu kaskady ke konektoru BX21 na AGU2.550 (QAD36 k dispozici jako prifslusenstv).
Zapojte smesovaci ventil ke konektoru QX22-QX21
Zapojte prostorovy termostat ke konektoru H2 na AGU2.550.

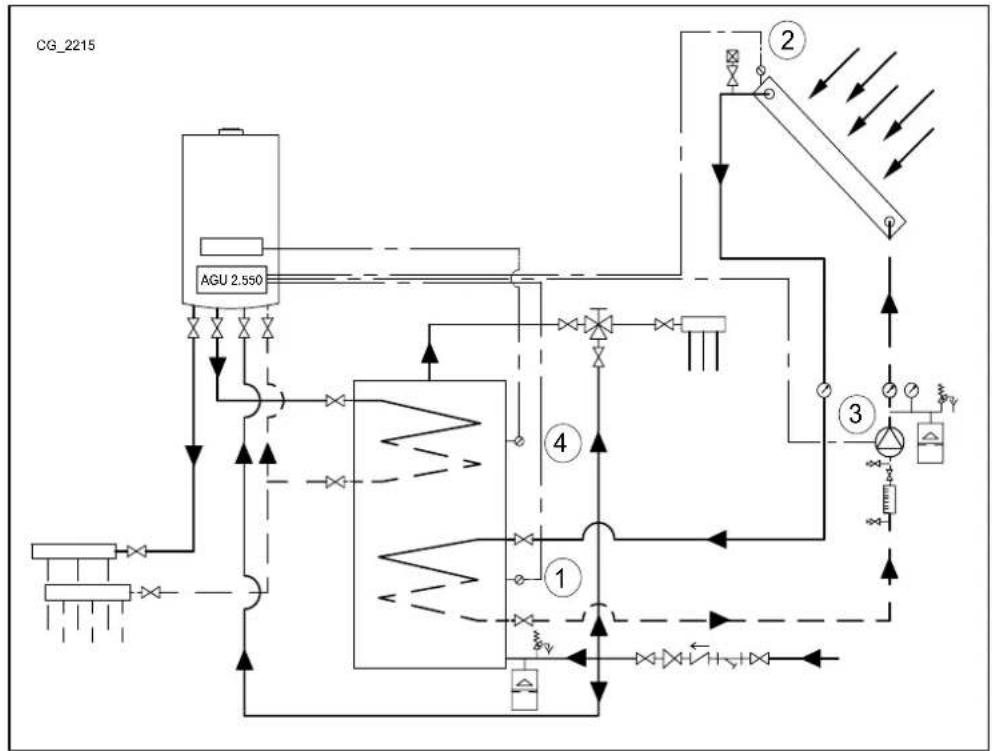

SOLARNI SYSTÉM TUV (viz schéma kap. 4.2)
- Zapojte Čerpadlo solárního systému ke konektoru QX23 na AGU2.550.
Zapoite sondu solarniho zasobniku ke konektoru BX22 na AGU2.550.
Zapojte sondu solarnich panelu ke konektoru BX21 na AGU2.550.
4.1.1 SMESOVANY OKRUH
| A SONTDA VYSTUPU QAD36 |
| B SMÉSOVACİ VENTIL |
| C CERPADLO SMİSENE ZÖNY |

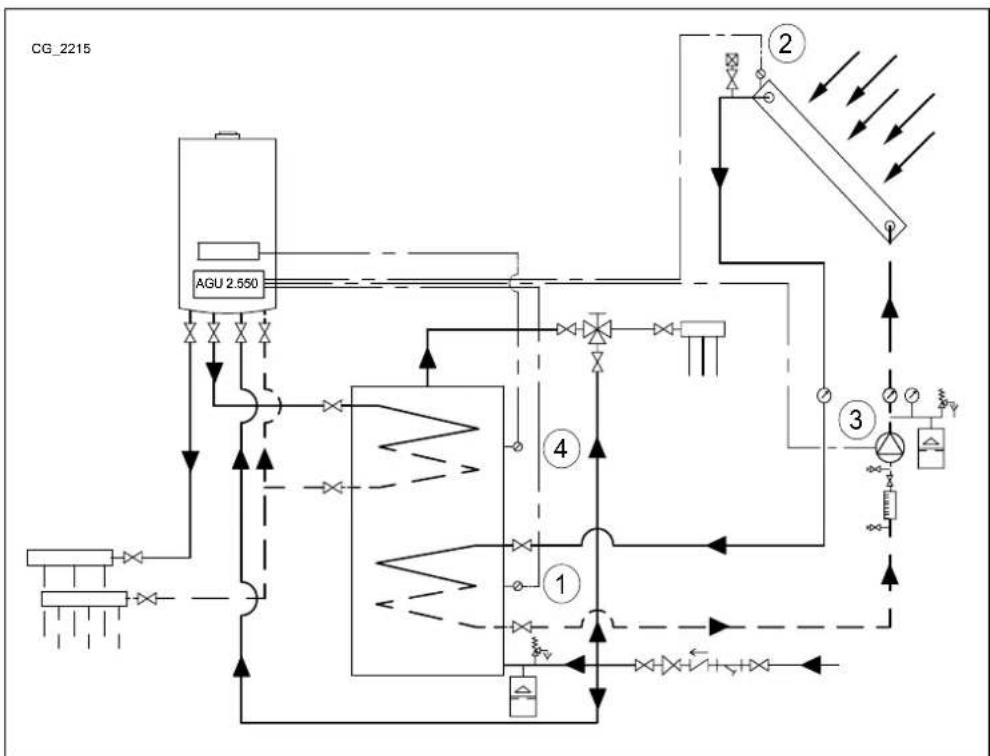

4.1.2 SOLARNI SYSTEM TUV
| A SONYDA ZASOBNÍKU (K DISPOZICI JAKO PRÍSLUŞENSTVİ) |
| B SONYDA PANELÜ (K DISPOZICI JAKO PRÍSLUŞENSTVİ) |
| C CERPADLO SOLÁRNÍHO OKRUHU |
5. PRISTUP K PARAMETRUM
Nastaveni provedetak, ze vstoupite do menu parametru Ovladacifo panelu, viz nasledujici popis:
LEGENDA MENU NA OBR.
| 1 | Konečný uživatel | 3 | Technik |
| 2 | Uvedeni do provozu | 4 | OEM |
Postup pro pristup do ctyrech urovni menu, ktere umoznujit programovani kotle, je nasledujific:
-zhlavnihomenu C
A aC (drzte stiskuty asi 6 vterin) B me-nu 1-2-3-4 (viz obr. vedle a legenda).
C opakovane pro navrat zpet vzy o Jednu uroven az do hlavnio menu.
FUNKCE TLACITEK PRO UPRAVU PARAMETRU
| B | Menu / listovány i v parametrech uvnitř menu / zvolte hodnotu parametu |
| B | Vstup do zvoleného menu / zvolte parametr, který chcete změnit / potvrde tzevolenou hodnotu |
| C | Návrat do prěchodázejíciho menu |
Ve všech konfiguracích,Pokud je použit Ovládaci panel nebo prostorová Jednotka,nastavené jak prostorová Jednotka 1 lze rfidit kromě topné zony 1,také funkce TUV a stand-by kotle.Je-li nastaveno jak prostorová Jednotka 2 nebo prostorová Jednotka 3 lze rfidit pouze príslušné topné zony 2 nebo 3.Informace pro nakonfigurováni naleznete v navodech u príslušenstvi.
Po dokcenei kaze konfigurace systemu ulozte v kotli pouzite componenty dne nasledujicho popisu.
Vstupte do menu 2, viz popis na zaćátku teto kapitoly.
B Konfigurace B programovaci radek 6200 takze B.
B Anotakze B pro potvrzeni.
6. SMİŠENY TOPNÍ SYSTEM
Prisluensstv AGU 2.550 je mozne nakonfigurovat pro rizeni okruhu s nizkou teplotou. Tak je AGU 2.550 schopno ridit cerpadlo, smesovaci ventil a sondu na vystupu do topneho okruhu, viz nasledujici schemata.
Uvedená schémata jsou pouze orientacni, musi byt schvaleny odborníkem na tepelnou techniku.
Upravte paramet rykajici se doby uzavirani smesovacho ventilu podle pouziteho modelu de nasledujicichPokynu.
Uvedena schemata se tykaji kotlu s vykonem pod 35 kW. U kotlu s vykonem nad 35 kW musi za byt za kotlem instalovan ter-mohydraulicky rozdellovac a zony musi byt vyaveny zonovymi cerpadly misto elektoventilu.
6.1 SCHEMA 1
Zona s nizkou teplotou s prostorovou Jednotkou - topny okruh (1)
Zona s vysokou teplotou s prostorovym termostatem - topny okruh (2)
| 1 Vnějí sonda - svorkovnice kotle M2 (4-5) |
| 2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22) |
| 3 Čerpadlo okruhu s nízkou teplotou (QX23-N) |
| 4 Sonda okruhu s nízkou teplotou (BX21-M) |
| 5 Bezpečnostní termostat (12V) okruhu s nízkou teplotou (H2-M) |
| 6 Prostorová Jednotka - svorkovnice kotle M2 (1-2-3) |
| 7 Elektroventil nebo Čerpadlo zóny s vysokou teplotou, externí napájení |
| 8 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 8.1) |
Zapojte bezpečnostní termostat pro ochranu okruhu s nízkou teplotou na vstup H2 (H2-M) príslušenství AGU 2.550.S použitim Ovládacího panelu vstupte do menu 2, jak je popsánov kapitole 5, a provedte následujíćnastavení:
| MENU | PROGRAMOVACI RÁDEK | PARAMETR | HODNOTA PRO NASTEVENI | POPIS |
| KONFIGURACE | 5715 Topný okruh 2 Zap Aktivoványí okruhu vytapění 2 | |||
| 5977 Funkce vstupu H5 | Prostorový termostat TO2 | Aktivoványí termostatu pro okruh 2 (svorkovnice kotle M1 (1-2)) | ||
| 6020 Funkce Rozširujíci modul 1 Topný okruh 1 Aktivoványí zony s nízkou teplotou | ||||
| 6046 Funkce vstup H2 modulu1 | Prostorový termostat TO | Vstrup H2 aktivovaný jak ochrana zony s nízkou teplotou | ||
| TOPNÍ OKRUH 1 | 742 | Hodnota na vystupu s prostorovým termostatem | --- | Aktivace přivodní modulační teploty (zlá na nízkou teplotou) |
| 834 | Doba chodu pohonu | Porucha 180 s | Doba chodu směšovacího ventilu | |
Prostoróva jegnotka je schopna prímo rīdīt zónu s nízkou teplotou podle požadované teploy v mîstnosti. Pokud se pri otočeni ovladačem B na displeji zobrazí teplota na vystupu z kotide mistro prostorové teploty, znamená to, ze parametr 742 není nastaven správně.

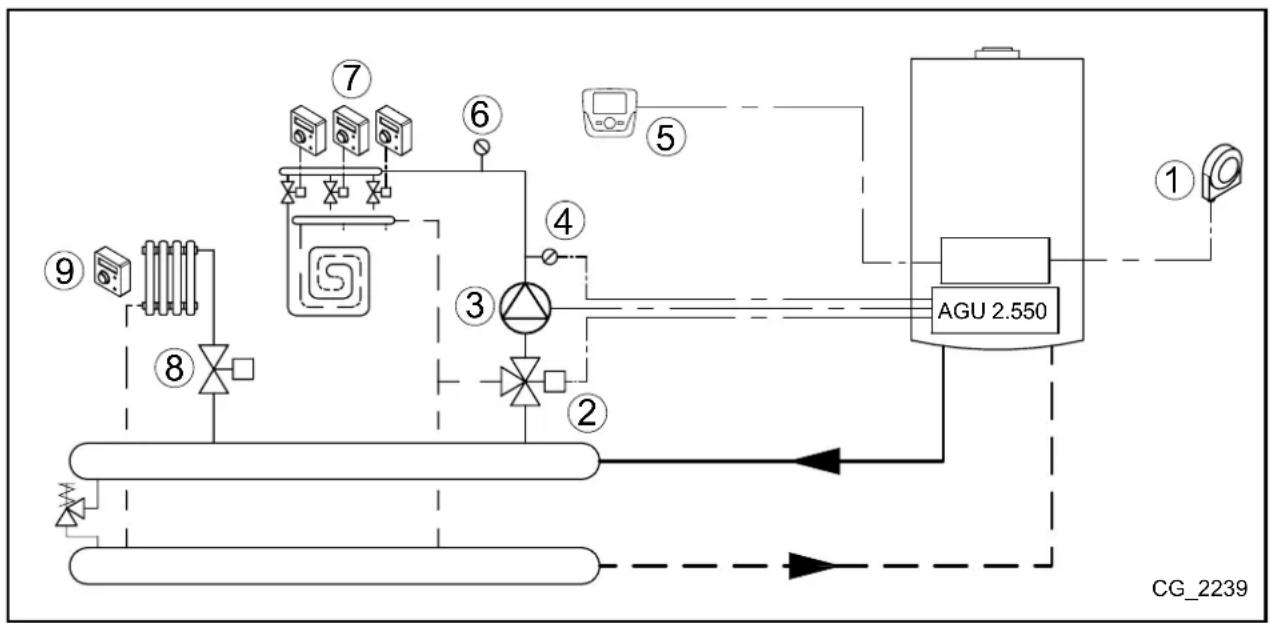

6.2 SCHEMA 2
Vice zón s nízkou teplotou s prostorovým termostatem a prostorovou jegnotkou - topny okruh (1)
Zóna s vysokou teplotou s prostorovým termostatem - topny okruh (2)
| 1 Vrčëjsí sonda - svorkovnice kotle M2 (4-5) |
| 2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22) |
| 3 Čerpadlo okruhu s nízkou teplotou (QX23-N) |
| 4 Sonda okruhu s nízkou teplotou (BX21-M) |
| 5 Prostoróvá Jednotka - svorkovnice kotle M2 (1-2-3) |

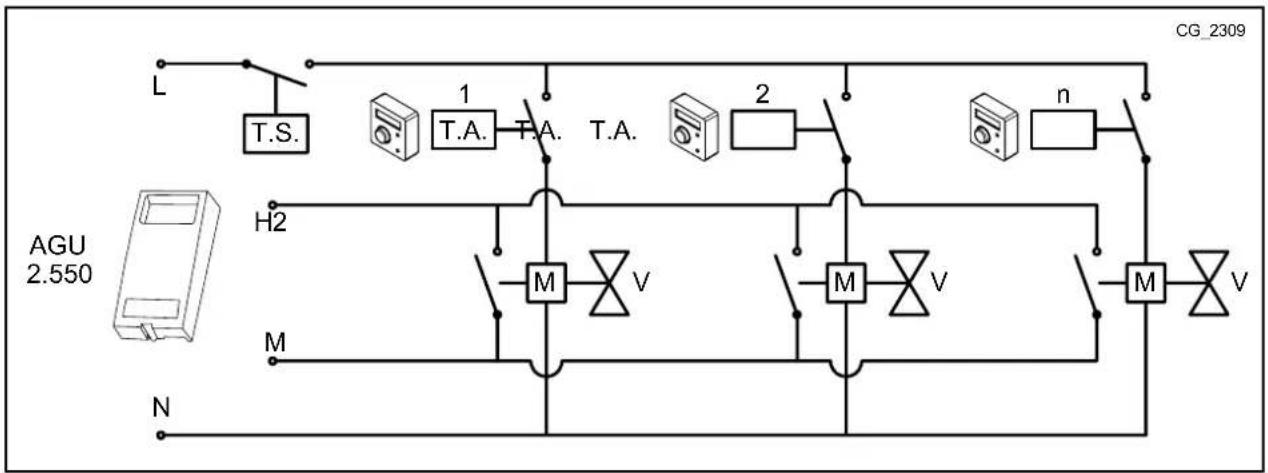

| 6 Bezpečnostní termostat okruhu s nízkou teplotou (zapojte s elektroventilem, viz kapitola 8.4) |
| 7 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M) |
| 8 Elektroventil nebo Čerpadlo zóny s vysokou teplotou, externí napájení |
| 9 Prostoróvý termostat zóny s vysokou teplotou (pro zapojnéviz kapitola 8.1) |
Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5, a provedte nasledujici nastaveni:
| MENU | PROGRAMOVACI RÂDEK | PARAMETR | HODNOTA PRO NASTEVENİ | POPIS |
| KONFIGURACE | 5715 Topny okruh 2 Zap Aktivoványokruhu | vytapěni 2 | ||
| 5977 Funkce vstupu H5 | Prostorový termostat TO2 | Aktivovány termostat pro okruh 2 (svorkovnice kotle M1 (1-2)) | ||
| 6020 Funkce Rozšiřujíci modul 1 Topny okruh 1 Aktivovány zony s nízkou teplotou | ||||
| 6046 Funkce vstup H2 modulu1 | Prostorový termostat TO1 | Vstrup H2 aktivné jako prostorový termostat zóny s nízkou teplotou | ||
| TOPNY OKRUH 1 | 710 Komfortní teplota 35°C | Hodnota ve vytapěné místnosti (zóny s nízkou teplotou) | ||
| TOPNY OKRUH 1 | 834 | Doba chodu pohonu | Porucha 180 s | Doba chodu směšovaciho ventilu |
Nastavenim komfortni teploty na maximálí hodnotu (35^) je zaruchen správný provoz nizkotepltnich zón. Tak prostorová"Justotka nezablokuje požadavek na teplo od jejnotlivych prostorovych termostatu, kteréřid podzony.
V toto priadé ridi prostorová Jednotka systém s nizkou teplotou, ale nemuze byt použita pro frizeni teploty v jegné z mistristó. Otočením ovladače B se na displeji zobrazi teplota na vystupu z kotide. Topný okruh funguje na pevný vystup.
Zapojte bezpečnostní termostat zóny s nízkou teploú.

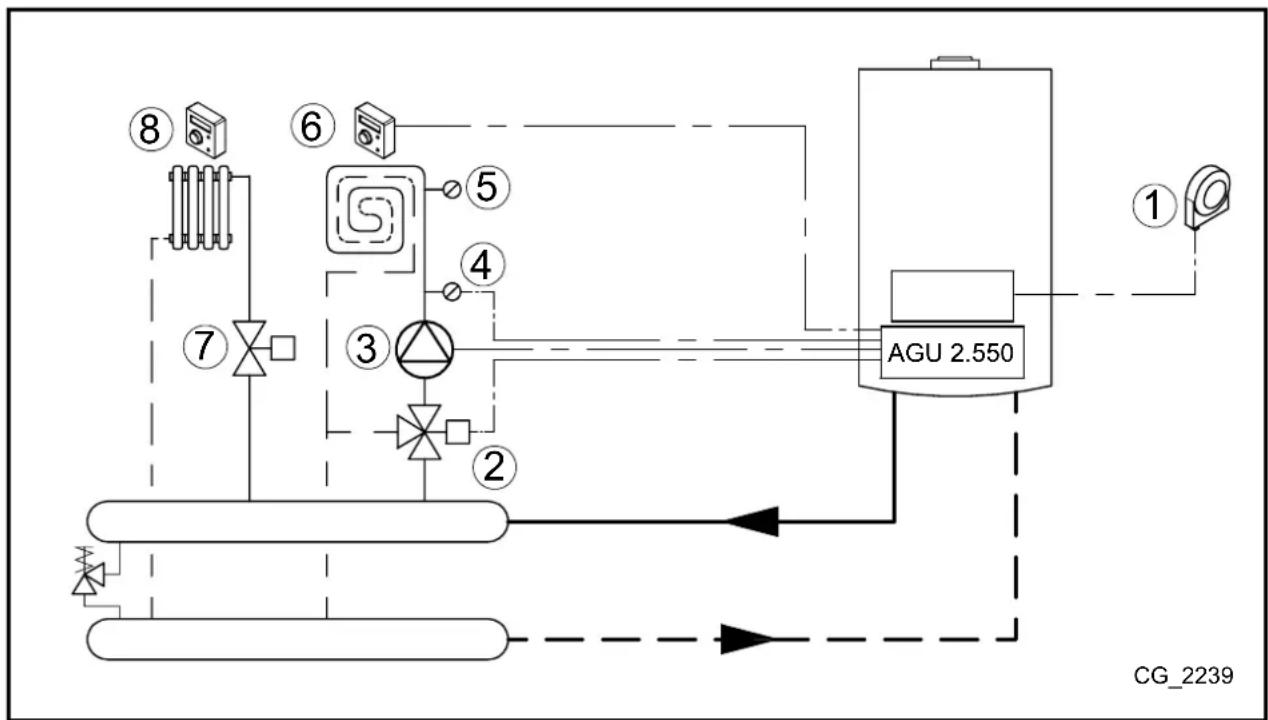

6.3 SCHEMA 3
Zona s nizkou teplotou - topny okruh (1) a s vysokou teplotou - topny okruh (2) s prostorovym termostatem
| 1 Vnějí sonda - svorkovnice kotle M2 (4-5) | |
| 2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22) | |
| 3 Čerpadlo okruhu s nízkou teplotou (QX23-N) | |
| 4 Sonda okruu s nízkou teplotou (BX21-M) | |
| 5 | Bezpečnostní termostat okruhu s nízkou teplotou (zapoje se zónovým Čerpadlem, viz kapitola 8.3) |
| 6 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M) | |
| 7 Elektroventil nebo Čerpadlo s vysokou teplotou, externí napájení | |
| 8 Prostorový termostat zóny s vysokou teplotou (pro zapojeni viz kapitola 8.1) | |
Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte nasledujici nastaveni:
| MENU | PROGRAMOVACI RÂDEK | PARAMETR | HODNOTA PRO NASTAVENİ | POPIS |
| KONFIGURACE | 5715 Topný okruh 2 Zap Aktivace okruhu vytapićé 2 | |||
| 5977 Funkce | vstupu H5 | Prostorový termostat TO2 | Aktivace termostatu okruhu 2 (svorkovnice kotle M1 (1-2)) | |
| 6020 Funkce | rozšifujíci modul 1 Topný okruh 1 | Aktivace zóny s nizkou teplotou | ||
| 6046 Funkce | vstup H2 modulu1 | Prostorový termostat TO1 | Vstup H2 aktivné como prostorový termostat zóny s nizkou teplotou | |
| TOPNÍ OKRUH 1 | 834 | Doba chodu pohonu | Porucha 180 s | Doba chodu směšovacího ventilu |
Doporucjeme zapojit bezpecnostni termostat zony s nizkou teplotou s cerpadlem 3.
7. ZONOVY SYSTEM VYTAPENI
Pokud není nutné rfidit smišené systémy, lze použít príslušenství AGU 2.550 pro rizení Čerpadel/zónovych elektroventú, viz následující schéma:
Uvedena schemata jsou pouze orientacni, musi byt schvaleny odbornikem na tepelnou techniku.
7.1 SCHEMA 4
Dve zony s prostorovou Jednotkou topnych okruhu (1 a 2) a 1 zona s prostorovym termostatem topného okruhu (3).
| 1 | Vnějsí sonda svorkovnice kotle M2 (4-5) | 5 | Prostorová Jednotka 2 svorkovnice kotle M2 (1-2-3) |
| 2 | Elektroventil nebo zónové Čerpadlo okruhu 1 (QX21-N)* | 6 | Elektroventil nebo zónové Čerpadlo okruhu 3, externí napájení |
| 3 | Prostorová Jednotka okruhu 1 svorkovnice kotle M2 (1-2-3) | 7 | Prostorový termostat okruhu 3 (pro zapojení viz kapitola 8.1) |
| 4 | Elektroventil nebo zónové Čerpadlo okruhu 2 (QX22-N)* |
* Príslušenstvá AGU 2.550 není schopno prímo福建省 electroventil se 3 dráty. Je nezbytné použít relé s kontaktem.
Prostorové Jednotky 3 a 5 jsou zapojeny paralelné.
Prostorové Jednotky mohou fidit primo prisluşné zony podle požadované teploty v mistnosti. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následujíci nastaveni:
| MENU | PROGRAMOVACI RÁDEK | PARAMETR | HODNOTA PRO NASTAVENI | POPIS |
| KONFIGURACE | 5715 | Topný okruh 2 | On | Aktivoványí okruhu vytápeñí 2 |
| 5721 | Topný okruh 3 | On | Aktivoványí okruhu vytápeñí 3 | |
| 5977 | Funkce vstupu H5 | Prostorovy termostat TO3 | Aktivoványí termostatu pro okruh 3 (svorkovnice na descriptors M1 (1-2)) | |
| 6020 | Funkce Rozšiřujíci modul 1 | Multifunkčné | - | |
| 6030 | Výstup relé QX21 modul 1 | Čerpadlo okruhu vytápeñí Q2 | Kontrola Čerpadla/electroventilu okruhu 1 | |
| 6031 | Výstup relé QX22 modul 1 | Čerpadlo TO Q6 | Kontrola Čerpadla/electroventilu okruhu 2 | |
| TOPNÍ OKRUH 1 | 742 | Hodnota na výstupu s prostorovým termostatem | --- | Aktivoványí modulované teplty na výstupu (okruh vytápeñí 1) |
| TOPNÍ OKRUH 2 | 1042 | Hodnota na výstupu s prostorovým termostatem | --- | Aktivoványí modulované teplty na výstupu (okruh vytápeñí 2) |
Prostorové Jednotky jsou schopny fidit primo prislušné zony podle požadované teploy v mîstnosti. Pokud se pri otočemim ovladačem B zobraží na displeji teplota na vystupu misto prostorové teploty, parametry 742 a 1042 nejsou nastaveny správně.

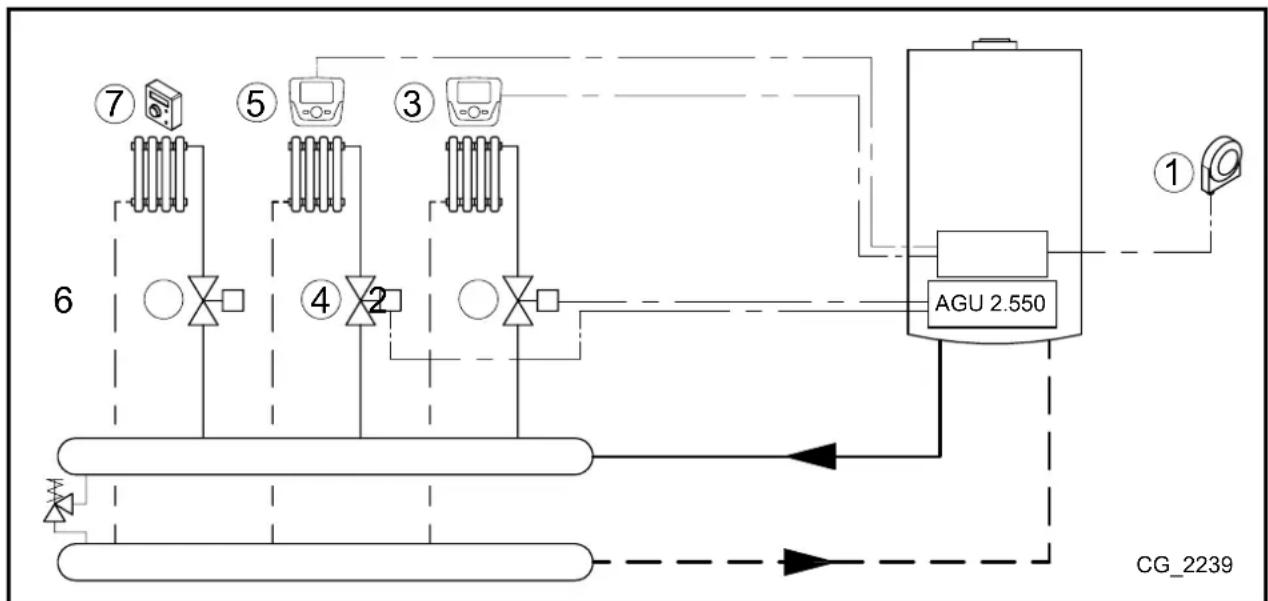

7.2 SCHEMA 5
Tiri zony s prostorovou Jednotkou (topne okruhy 1, 2 a 3)
| 1 | Vnějí sonda - svorkovnice kotle M2 (4-5) | 5 | Prostorová Jednotka okruhu 2 - svorkovnice kotle M2 (1-2-3) |
| 2 | Elektroventil nebo zónové Čerpadlo okruhu 1 (QX21-N)* | 6 | Elektroventil nebo zónové Čerpadlo okruhu 3 (QX23-N)* |
| 3 | Prostorová Jednotka okruhu 1 - svorkovnice kotle M2 (1-2-3) | 7 | Prostorová Jednotka okruhu 3 - svorkovnice kotle M2 (1-2-3) |
| 4 | Elektroventil nebo zónové Čerpadlo okruhu 2 (QX22-N)* |
- Príslušenstvi AGU 2.550 není schopno rídit prímo elektrroventil se 3 kabely. Je třeba použit reli s kontaktem.
Prostorové Jednotky 3 - 5 a 7 jsou zapojeny paralelné.
Prostorové Jednotky mohou rridit primo prisluşné zony podle požadované teploy v mistnostech. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následující nastavení:
| MENU | PROGRAMOVACI RÁDEK | PARAMETR | HODNOTA PRO NASTAVENİ | POPIS |
| KONFIGURACE | 5715 | Topný okruh 2 | Zap | Aktivoványí topného okruhu 2 |
| 5721 | Topný okruh 3 | Zap | Aktivoványí topného okruhu 3 | |
| 5977 | Funkce vstupu H5 | Žádný | Deaktivoványí termostatu na svorkovnici kotle M1 (1-2) | |
| 6020 | Funkce rozšiřujicí modul 1 | Mulfifunkčné | - | |
| 6030 | Vystup relé QX21 modul 1 | Čerpadlo TO1 Q2 | Kontrola Čerpadla/electroventilu okruhu 1 | |
| 6031 | Vystup relé QX22 modul 1 | Čerpadlo TO2 Q6 | Kontrola Čerpadla/electroventilu okruhu 2 | |
| 6032 | Vystup relé QX23 modul 1 | Čerpadlo TO3 Q20 | Kontrola Čerpadla/electroventilu okruhu 3 | |
| TOPNÍ OKRUH 1 | 742 | Hodnota na vystupu s prostorovým termostatem | --- | Aktivoványí modulace náběhu (topný okruh 1) |
| TOPNÍ OKRUH 2 | 1042 | Hodnota na vystupu s prostorovým termostatem | --- | Aktivoványí modulace náběhu (topný okruh 2) |
| TOPNÍ OKRUH 3 | 1342 | Hodnota na vystupu s prostorovým termostatem | --- | Aktivoványí modulace náběhu (topný okruh 3) |
Prostorové Jednotky jsou schopny rridt primo prisluşné zony podle požadované teploy v mistnosti. Pokud se pri otočeni ovladacem B zobrazi na displeoji misto prostorové teploty teplota na vystupu, parametry 742 a 1042nejsou správně nastaveny.
8. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU
Provozni teplota je stejná pro všechny okruhy.
Rele je moźne nahradit ventily s mikrospinači a naopak.
8.1 PRIPAD - 1 - Zapojeni prostorového termostatu v zoneš vysokou teplotou.
Zapojte prostorovy termostat do vnejsi elektricke site (230V), ktera bude napajet zonovy ventil (nebo cerpadlo) a civku rele, zapojte kontakt rele do svorkovnice kotle (1-2).
8.2 PRIPAD - 2 - Zapojeni prostorovych termostatu do systému s vice zónami vysokou teplotou.
Zapojte prostorové termostat paralelné do vnejíše elektrické sítě (230V), která bude napajet zónové ventily (nebo Čerpadla) a cívy reli, zapojte kontakty reli paralelné do svorkovnice kotle M1 (1-2).
8.3 PRIPAD - 3 - Zapojeni prostorovych termostatu do systému s vice zonami s nizkou teplotou.
Zapojte prostorové termostaty paralelné do vnejsí elektrické sítě (230V), která bude napajet zónové ventily (nebo Čerpadla) a civky relé, zapojte kontakt relé ke svorkám H2-M príslušenstvi AGU2.550.
Zapojte bezpečnostni termostat zony s nizkou teplotou.
8.4 PRIPAD - 4 - Zapojeni prostorovych termostatu do systému s vice zónami s nizkou teplotou s mikrospinači pro zónove ventily.
Zapoje prostorové termostaty paralelné do vnejí elektrické sítě (230V), ktera bude napájet zónový ventil, zapojte kontakty mikrospinače paralelné na svorky H2-M príslušenstvi AGU2.550.
Zapojte bezpećnostni termostat zony s nizkou teplotou.
9. SOLÁRNÍ SYSTEM TUV
Prisluensstv AGU 2.550 se schopno pri toto nakfigurovani fidit cerpadlo solarniho okruhu, sondu kolektoru a sondu zasobniku (solarniho okruhu) podle nasledujicho schematu:
| 1 | Sonda solarního zásobníku B31 (BX22-M) | 3 | Čerpadlo solarního okruhu Q5 (QX23-N) |
| 2 | Sonda solarního kolektoru B6 (BX21-M) | 4 | Sonda zásobníku B3 - svorkovnice kotle M2 (9-10) |
Uvedena schemata jsou pouze orientačni, musi byt schvaleny odborníkem na tepelnou techniku.
Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5 a provedte nasledujici nastaveni:
| MENU | PROGRAMOVACI RÅDEK | HODNOTA PRO NASTAVENİ | POPIS |
| KONFIGURACE | 6020 | Solár TV | Aktivoványfunkce soláru |
Dale uvadime parametry, ktere lze pouzit. V pripadé pouziti vakuovych solarnich panelu aktivujte funkci specialn ochrany (parame- metry 3830, 3831):
| MENU | PROGRAMOVACI RÁDEK | HODNOTA PCPIS | |
| KONFIGURACE | 3810 Porucha | 8°C Teplotni | diference pro zapnutí soláru |
| 3811 Porucha | 4°C Teplotni | diference pro vypnutí soláru | |
| 3850 Porucha | “---” | Teplota, nad niz cirkuluje Čerpadlo kolektoru (pouze není-li dosažena max. teplata zásobníku) | |
Vstupte do menu 3 (kap.5.2)
| SOLÁR | 3830 Porucha | “---” | Max. doba zablokoványí solárního Čerpadla, pokud teplota kolektoru dosáhne max. hodnotu (parametr 3850) za min. dobu cirkulace (parametr 3831) |
| 3831 Porucha | 30s Min. doba | cirkulace Čerpadla kolektoru |
Kdyz se na displeji zobrazi symbol znamenato, ze cerpadlo solarnho systemu funguje pro vytapeni zasobniku.
10. NASTAVENI PARAMETRU
10.1 SYSTEM VYTAPENI
| Ovládaci panel | MENUTOPNÉHO OKRUHU TO 1, 2, 3 | Tovární nastavení | Min. Max. | ||||
| TO1 | TO2 | TO3 | |||||
| 700 | 1000 | 1300 | Vypnuto - protizámrazová ochrana: kotel se zapne, je-li teplota v mîstnosti < 6°C Automatický: teplota ve vytapiěné mîstnosti závisí na nastaveném Časovém pásmu Áltumový: úlumová teplota ve vytapiěné mîstnosti Komfortní: komfortné teplota ve vytapiěné mîstnosti | - | Komfortní | - | - |
| 710 | 1010 | 1310 | Komfortné teplota | °C | 20 | Redukovaná | Max. komfort |
| 712 | 1012 | 1312 | Áltumová teplota | °C | 16 | Protizámrazová ochrana | Komfort |
| 714 | 1014 | 1314 | Protizámrazová teplota | °C | 6 | 4 | Áltumová |
| 720 | 1020 | 1320 | Strmost topné křívy | - | 1,5 | 0,1 | 4 |
| 730 | 1030 | 1330 | Vnější sonda a automatický provoz provádi automatickou kontrolu vytapiěné (ON-OFF) podle nastavené (vnější) teploty | °C | --- | 8 | 30 |
| 740 | 1040 | 1340 | Min. zádaná teplota náběhu (např. s aktivní fungcí modulovaného náběhu) | °C | 25 | 8 | Max. hodnota |
| 741 | 1041 | 1341 | Max. zádaná teplota náběhu (např. s aktivní fungcí modulovaného náběhu) | °C | 80 | Min. hodnota | 95 |
| 742 | 1042 | 1342 | Teplota náběhu, instalovaná prostorová Jednotka (-=aktivování modulovaného náběhu) | °C | 80 | Min. hodnota | Max. hodnota |
| 750 | 1050 | 1350 | Düležitost prostorového teploty vzhledm k vnější teplěa a naopak (funkce vliv prostoru): --- %: Čista klimatická 1..99 %: klimaticka s kompenzací prostoru 100 %: Čistá prostorová | % | 50 | 1 | 100 |
| 760 | 1060 | 1360 | Diferenciál yvpnutí kotle podle požadované prostorové teploty | °C | 0,5 | 0,5 | 4 |
| 809 | 1109 | 1409 | Čerpadlo kotle a oběhové Čerpadlo jsou aktivní 24h | - | ne | - | - |
| 834 | 1134 | 1434 | Doba chodu pohonu kvúli nízké teplě | s | 180 | 30 | 873 |
| 850 | 1150 | 1450 | Doporučuje použití manuální fungce | - | off | ||
| 851 | 1151 | 1451 | Teplota náběhu, pri které proběhne vysuěné podlahу | °C | 25 | 0 | 95 |
| 855 | 1155 | 1455 | Aktuální zádan teplota vysouěné | °C | - | - | - |
| 856 | 1156 | 1456 | Den aktivování fungce vysouěné | - | - | - | - |
TO = Topny okruh
10.2 SYSTÉM TUV
| Ovládací panel | MENU OKRUHU TUV | Tovární hodnota Min. Max. | |||
| 1600 | Provozní režimVyp = hodnota stejna jako pro protizámrazovou funkciZap = jmenovilá hodnotaEko = neaktivné předohřev | - | Zap -- | ||
| 1610 Jmenovilá teplota TUV °C 60 35 60 | |||||
| 1612 | Ütlumová teplota TUV | °C | 35 | 8 | 60 |
| 1620 | Aktivace Časového programoványí | - | 24h / penně | - | - |
| 1640 | Legionelní funkce:VypPeriodickyPevný den v týdnu | - | Vyp | - | - |
| 1641 Periodicálegionelífunkce (1...7) | - | 7 | - | - | |
| 1642 Den legionelní funkce (ponděli...neděle) | - | Pondělí | - | - | |
| 1644 | Čas startu legionelní funkce | - | --;--- | - | - |
| 1660 | Zpúsob použítí cirkulačného Čerpadla TUV | - | Uvolnéni TV | - | - |
| 1663 | Teplota, pri které se cirkulačné Čerpadlo TUV | °C | 45 | 8 | 60 |
| Ovládací panel | KONFIGURACE | Tovární nastaveni |
| 5710 | Topný okruh 1 | Zap |
| 5721 | Topný okruh 3 | Vyp |
| 5730 | Nastavení sondy TUV podle typu kotle(zásobník nebo prútokový ohřev) | |
| 5731 | Ovládací prvek pro kontrlu prědnosti TUV | Přepoustěcí venitl |
| 5970 | Čidlo prědnosti TUV (pro kotle s prútokovým ohřevem) | - |
| 5971 | Umistěné kontaktu | - |
| 5973...5976 | Parametry pro stanovení prútoku vody odběru TUV | - |
| 5977 | Vstrup prostorového termostatu Jednoho z topních okruhů | Prostorový termostat zóna 1 |
| 5978 | - | |
| 6020 | Multifunkční: je možné manuálné nakonfigurovat vystupy a výstupyTopný okruh 1, 2 o 3: rīdí smíšenou zónu (1,2 nebo 3 -kapitola 6)Regulátor zpátečky: nepoužívá se | - |
| 6021 | - | |
| 6022 | SOLár TV: rīdí solární systém se 2 sondami a Čerpadlem (kapitola 8)Prědregulace/podávací Čerp: nepoužívá se | - |
| 6024 | Nepoužívaji se. | - |
| 6026 | - | |
| 6028 | - | |
| 6030...6038 Viz | kapitola 10 | - |
| 6040...6045 Viz | kapitola 10 | - |
| 6046...6068 Viz | kapitola 10 | - |
| 6097 | Typ sonyd použité pro solární kolektor | Pt 1000 |
| 6200 | Uloženi stavu Čidel(kapitola 5.2) | - |
| 6212 | Informace výrobce | - |
| 6213 | Informace výrobce | - |
| 6215 | Informace výrobce | - |
| 6217 | Informace výrobce | - |
| 6230 | Informace výrobce | - |
| 6231 | Informace výrobce | - |
| 6704 | Aktivace zobrazení interniho kódu | ano |
| 6705 | Interní diagnostický kód | - |
| 6706 | Fáze hořák, ve které se objevila porucha | - |
| 6710 | Reste relé alarmu (kapitola 10) | ne |
| 6800 | Historie – poslední porucha | - |
| 6805 | Interní kód poslední poruchy | - |
| 6806 | Fáze hořák pří poslední poruše | - |
| od 6810 do 6996 | Historie poruch | - |
Uvedene konfigurace jsou platne i pro dalsi rele/sondy/vstupy desky, jako napr. rele QX1 (radek 5890) nebo sondy BX2 (radek 5931) a BX3 (radek 5932).
11.OSTATNI FUNKCE
Kromě uvedenych nastavení je możné nakonfigurovat vystupy a vystupy podle požadavku systému.V následujćích schématech jsou relé QX21 a sonda BX21 príslušenství, ale to stejné platí i pro relé QX22, QX23 a sonda BX22. Ve všech pripech je třeba nastavit príslušenství jako "Multifunkčni".
| MENU | PROGRAMOVACI RÁDEK | PARAMETR | HODNOTA PRO NASTAVENİ | POPIS |
| KONFIGURACE | 6020 Funkce rozşifüjóc modul 1 Multifunkčné Aktižoványfunkce soláru |
11.1 RECIRKULAÇNİ CERPADLO TUV
Pokud je použit zásobník TUV, lze kontrolovat recírkulačné Čerpadlo. Aktivováné funkce je vázáno na chasové programováné TUV. Funkce aktivujé Čerpadlo na 10 minut, námíláduje pauza 20 minuti. Minimalizuji se tím církulačné ztráty. Pomoci Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5:
| MENU PROGRAMOVACI RÅDEK HODNOTA | POPIS | ||
| KONFIGURACE | 6030 | Cirkulační Čerpadlo Q4 | Aktivováni cirkulačního Čerpadla TUV ( vystup reΩ QX21) |
| 6040 | Čidlo cirkulace TV B39 | Aktivováni sonyd cirkulace TUV (sonda BX21) | |
| TEPLÁ VODA | 1663 | z výroby = 45°C | Teplota TUV, pod kterou je Čerpadlo aktivní (hodnota cirkulace) |

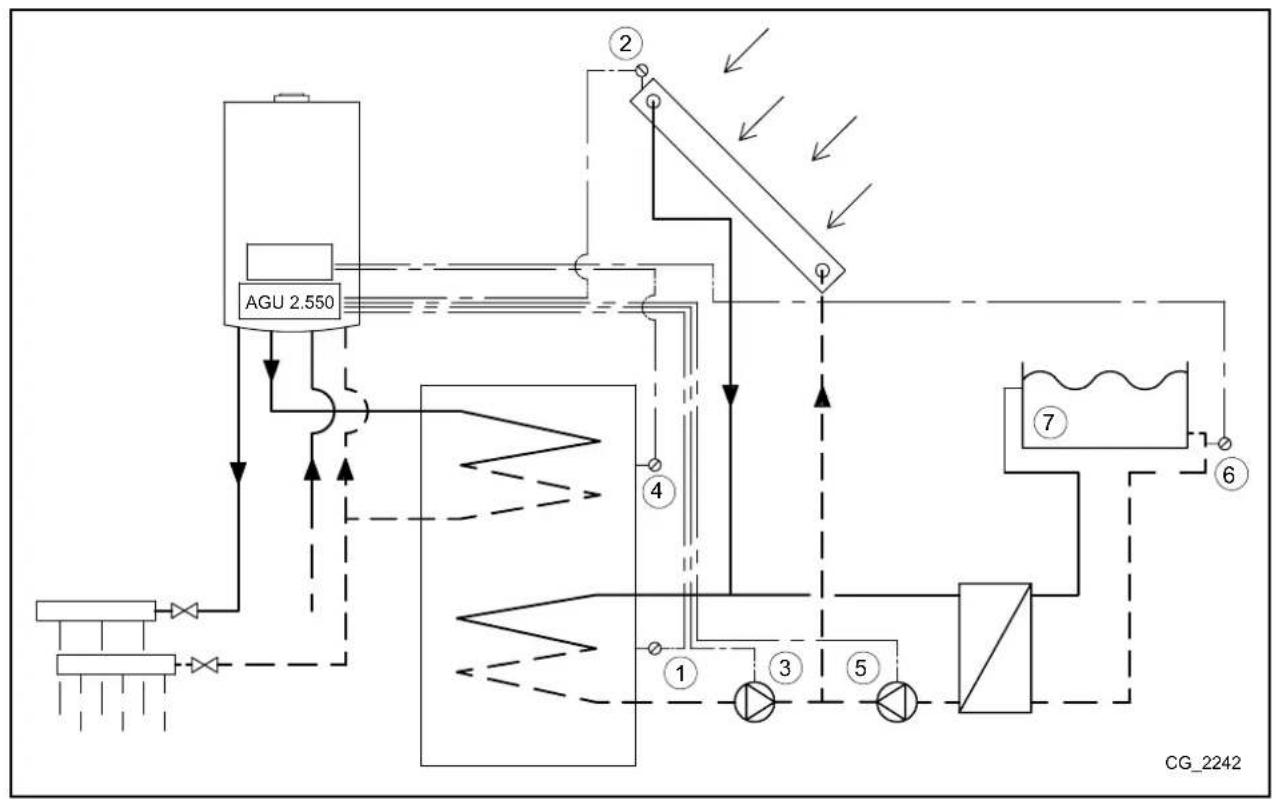

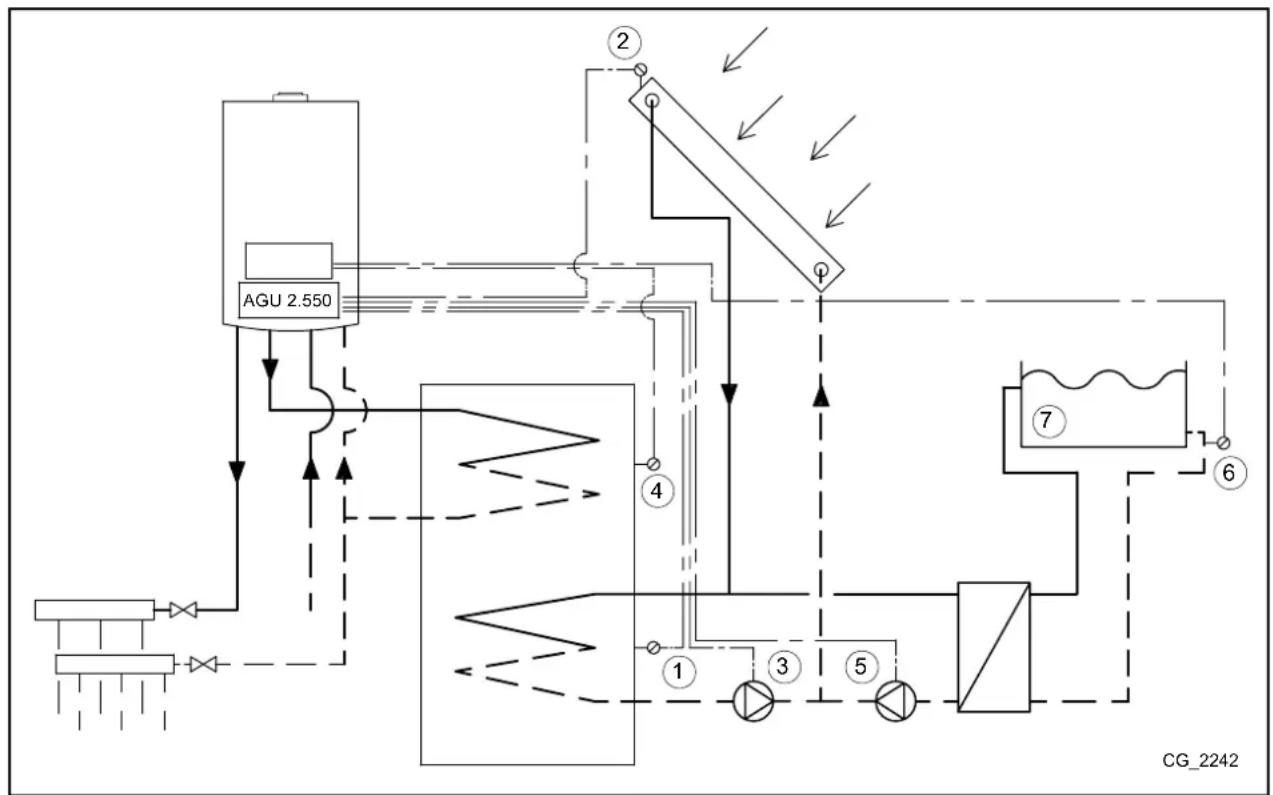

11.2 SOLÁRNÍ SYSTÉM PRO BAZÉN
Ohřev bazěnu pomoci solárních kolektoru muže byt proveden nasledujícím zpúsobem.
| 1 | Sonda solarního zásobníku B31 (BX22-M) | 5 | Čerpadlo bazénu (QX21-N) |
| 2 | Sonda solarního kolektoru B6 (BX21-M) | 6 | Sonda zpátečky vyhřívání bazénu – svorkovnice kotle M2 |
| 3 | Čerpadlo solarního okruhu Q5 (QX23-N) | 7 | Bazén |
| 4 | Sonda zásobníku B3 – svorkovnice kotle M2 (9-10) |
Uvedená schémata jsou pouze orientačni, musi byt schvaleny odborníkem na tepelnou techniku.
Konfiguraci provede viz popis v kapitole 8. System je pak nakfigurován pro použiti solarnich kolektoru pro TUV. Pomoci Ovladacicho panelu vstupte do menu 2, viz popis v kapitole 5:
| MENU | PROGRAMOVACÍ RÁDEK | HODNOTA | POPIS |
| KONFIGURACE | 5931 | Čidlo bazénu B13 | Aktivovány sonyd bazénu (vstup sonyd BX2) |
| 6030 | Solár. akč. člen bazénu K18 | Aktivovány Čerpadla pro vyhřívány bazénu (Vystup relè QX21) | |
| TEPLÁ VODA | 6046 | Uvolnéni bazénu pro solár | Požadavek na ohřev bazénu od nadřazené regulace |
Pouziti kontaktu H2 je dulezite, nebot zarucje spravny provoz systemu, umoznjue tepelnou vymenu s bazem pouze tehdy,Pokud je to mozné. Zkontrolujte tedy, zda je v bazenu voda a zda bazen funguje.
Vseobecny pozadavek tepla je pozadavek, ktery nevychazi ani od Jednoho ze t'rech topnych okruhu a/nebo z okruhu TUV. Tento pozadavek je nazyván pozadavek spotreby a slouži pro dodani tepla externim Jednotkám, jako napr. pro ohrev vody v bazenu.
Funkci aktivujete provedenim následujíc konfigurace. Pomoci Ovladaciho panelu vstupte do menu 2, viz popis v kapitole 5:
| MENU | PROGRAMOVACI RÂDEK | HODNOTA POPIS | |
| KONFIGURACE | 6030 | Čerpadlo spotřeby VK1 Q15 | Aktivoványi Čerpadla kvūli vnějsímu požadavku 1 (Vystup relé QX21) |
| 6046 Požad | avek spotřeby VK1 Kontakt pro vnějsí požadavek 1 | ||
| OKRUH SPOTřEBY 1 | 1859 Továří nastavení = 70°C Teplota ráměběhu topení kvūli vnějsímu požadavku 1 | ||
Pokud by byl požadavek tepla dodán pomoci analogového signálu 0-10 V, musi byt nastaven parametr 6046 jako "Požad spotřeby VK1 10V". Dále je třeba nastavit udaje o signálu použitím paramétr:
| 6049 | Hodnot teploty 1 H2 modul 1 | 6050 | Púsob kontaktu 1 H2 modul1 | 6051 | Hodnot teploty 2 H2 modul 1 | 6052 | Púsob kontaktu 2 H2 modul1 |
Následuje přehléd dalšich konfiguraci:
Relé QX21
| Alarmovy vystup K10 Alarm (napr. bytovy düm) | |
| Podávací Čerpadlo Q14 | Aktivní Čerpadlo pří každém požadavku vyтástěné nebo externím požadavku |
| Časový program 5 K13 Kontakt | Ízený "časovych programem aux" |
| Požadavek na chlad K28 Požad | avek chlazení okruhem chlazení 1 |
| Dopoustěné vody K34 | Automaticý napoustěćí ventil kotle |
| Odstavení ventilátóru K38 | Kontrola externího ventilátóru |
Sonda BX21
| Čidlo zásobníku B4 | Sonda zásobníku pro vytástěni (horní) |
| Čidlo zásobníku B41 | Sonda zásobníku pro vytástěni (spodní) |
| Čidlo zásobníku B42 | Třétí sonda zásobníku na vytástěni (v polovině zásobníku) |
Ingrasso H2
| Chybové/alarmové hlášení | Signál externího alarmu |
| Kotlový prút. spinač | Ovladání prútokoměru kotle (pouze pokud není v kotli) |
| Termostat kotle | Ovladání termostatu kotle (pouze pokud není v kotli) |
| Požad spotřeby VK1 10V | Externí požadave 1 se signálem 0-10V (*) |
| Měřeni tlaku 10V | Měřeni napěti se signálem 0-10V(*) |
| Výkonový pedstih 10V | Regulace vykouno kotle podle signálu 0-10V (*) |
- Aby bylo możné funkce používat, je nezbytné nastavit charakteristiku analogového signálu pomoci následujćich paramétrù v menu Konfigurace Ovladaciho panelu:
| 6049 | Hodnot teploty 1 H2 modul 1 | 6050 | Púsobkontaktu 1 H2 modul1 | 6051 | Hodnot teploty 2 H2 modul 1 | 6052 | Púsobkontaktu 2 H2 modul1 |
12. SEZNAM PORUCH
| E | Porucha Popis poruchy | |
| 10 Čidlo vnějši sonyd | Okruh vytápění je aktivní bez ovladání (termostat, prostorová"Justotka nebo vnější"Justotka) nebe je poskozená vnější sonda | |
| 84 | BSB, problem v komunikaci | 2 nebo více prostorovych jednotek nakonfigurovaných pro stejný okruh vytápění |
| 98 Prídavný modul 1 Příslušenství | AGU 2.550 nenalezeno nebo nerozpoznáno | |
| 99 Prídavný modul 2 Příslušenství | AGU 2.550 nenalezeno nebo nerozpoznáno | |
| 373 Prídavný modul 3 Příslušenství | AGU 2.550 nenalezeno nebo nerozpoznáno | |
| 30 Sonda vystupu 1 Nenalezená sonda | da směšovaného okruhu 1 | |
| 32 Sonda vystupu 2 Nenalezená sonda | da směšovaného okruhu 2 | |
| 260 Sonda vystupu 3 Nenalezená sonda | da směšovaného okruhu 3 | |
| 335 BX21 Žádná funkce Sonda BX21 | není nakonfigurovaná | |
| 336 BX22 Žádná funkce Sonda BX22 | není nakonfigurovaná | |
| 324 BX stejná Čidla Dvě nebo více sonda je nakonfigurováno na stejnu funkci | ||
| 52 Sonda ACS 2 Nenalezená sonda | TUV soláru | |
| 73 Sonda kolektoru 1 Nenalezená sonda | sonda solárního kolektoru | |
| 57 Sonda cirkulace TUV Nenalezená sonda cirkulace TUV | ||
| 243 Sonda bazěnu | Nenalezená sonda bazěnu | |
| 25 Sonda kotle na dřevo | Nenalezená sonda kotle na dřevo | |
| 346 Chybí Čerpadlo kotle Q10 | Nenalezeno Čerpadlo kotle na biomasu | |
13. TECHNICKÉ UDAJE
| Napajeni | Provozní napěti | AC 230 V (±10 %) | |||||
| Frekvence | 50/60 Hz | ||||||
| Maximálí príkon | 4 VA | ||||||
| Bezpečnost vedení (Napajeni a vystupy) | max. 10 AT | ||||||
| Kabeláž | Kabel nebo lìcna (zkroucena nebo opatřená dutinkou) | - | |||||
| 1 vodič | 0,5...2,5 mm² | ||||||
| 2 vodiče | 0,5...1,5 mm² | ||||||
| Funkčné udaje | Trída softaru | A | |||||
| Druh provozu podle EN 60 730 | 1b (automatická operace) | ||||||
| Vstupy | Digitálni vstrup H2 | - | |||||
| Bezpečnostní malé napěti pro bezpotenciálové kontakty | - | ||||||
| Kontakt pro malé napěti | - | ||||||
| Napěti prí rozepunám kontaktu | DC 12 V | ||||||
| Napěti prí sepnutém kontaktu | DC 3 mA | ||||||
| Analogový vstrup H2 | - | ||||||
| Bezpečné malé napěti | - | ||||||
| Rozsah | DC 0..10 V | ||||||
| Vinitří odpor | >100 kΩ | ||||||
| Vstrup L | AC 230 V (±10%) | ||||||
| vinitří odpor | >100 kΩ | ||||||
| Vstrup Čidel BX21, BX22 | NTC 10k | ||||||
| povolené kabel připojení (měd') | - | ||||||
| prüměr | mm² | 0,25 | 0,5 | 0,75 | 1,0 | 1,5 | |
| maximálí délka | m | 20 | 40 | 60 | 80 | 120 | |
| Vystupy | Reléové vystupy | - | |||||
| proumový rozsah | AC 0,02...2 (2) A | ||||||
| maximálí spinaci proud | 15 A na ≤1 s | ||||||
| maximálí celkový proud (pro všechny relé) | AC 6 A | ||||||
| napěťový rozsah | AC 24...230 V (pro bezpotenciálové vystupy) | ||||||
| Rozhranní | BSB | 2 vodičové zapojeni, nelze vyměnit polarizaci | |||||
| dělka kabelú základní prístroj – periferní prístroj | max. 150 m | ||||||
| celková dělka | max. 300 m (maximálí kapacita kabelu 60nF) | ||||||
| prüměr kabelu | 0,5 mm² | ||||||
| Maximálné počet kotlù v kaskádě | 16 | ||||||
OBSAH
POPIS SYMBOLOV 121
- UVOD 122
- POPIS PRISLUSENSTVA 122
- INSTALACIA DO PANELU KOTLA 122
- ELEKTRICKÉ ZAPOJENIA PRISLUŠENSTVA AGU 2.550 123
4.1 ELEKTRICKÉ ZAPOJENIE EXTERNYCH PRISLUŠENSTIEV 124 - PRISTUP DO PARAMETROV 125
- ZMIESANY VYKUROVACI SYSTEM 125
6.1 SCHEMA 1 126
6.2 SCHEMA 2 127
6.3 SCHEMA 3 128 - ZONOVY SYSTEM VYKUROVANIA 129
7.1 SCHEMA4 129
7.2 SCHEMA 5 130 - ELEKTRICKÉ ZAPOJENIE PRIESTOROVEHO TERMOSTATU 131
8.1 PRIPAD - 1 - Zapojenie priestorového termostatu do zony s vysokou teplotou 131
8.2 PRIPAD - 2 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s vysokou teplotou. 131
8.3 PRiPAD - 3 - Zapojenie priestorovych termostatov do systému s viacerymi zonami nizkou teplotou. 131
8.4 PRIPAD - 4 - Zapojenie priestorovych termostatov do systemu s viacerymi zonami s nizkou teplotou
s mikrospinačmi v zónovych ventiloch. 132 - SOLARNY SYSTEM TUV 132
- NASTAVENIE PARAMETROV 133
10.1 SYSTEM VYKUROVANIA 133
10.2 SYSTÉM TUV 134 - DALSIE FUNKCIE 135
11.1 CIRKULAÇNÉ CERPADLO TÜV 135
11.3 VSEOBECNA POZIADAVKA TEPLA 136
11.4 DALSIE KONFIGURACIE 136 - ZOZNAM PORUCH 137
- TECHNICKÉ UDAJE 137
Elektrické Časti pod prudom, nebezpečenstvo elektrického šoku.
DÖLEZITÉ INFORMÁCIE
Priestorová jestnotka je schopná priamo kontrolovat zónu s nízkou teplotou podla požadovanej teploty v miestnosti. Ak sa na displeji pri otočení ovládačom B zobrazí teplota na vystupe kotla miesto teploty v miestnosti, znaměna to, ze parameter 742 nebol nastavený správné.
6.2 SCHEMA 2
Viac zons nizkou teplotou s priestorovym termostatom a priestorovou Jednotkou - vykurovacik okruh (1) Zona s vysokou teplotou s priestorovym termostatom - vykurovacik okruh (2)
| 1 Vónkajšia sonda - svorkovnica kotla M2 (4-5) |
| 2 Zrchiešavaci ventil zony s nizkou teplotou (QX21-N-QX22) |
| 3 Čerpadlo okruhu s nizkou teplotou (QX23-N) |
| 4 Sonda okruhu s nizkou teplotou (BX21-M) |
| 5 Priestorová Jednotka - svorkovnica kotla M2 (1-2-3) |
| 6 Bezpečnostné termostat okruhu s nizkou teplotou (zapoje s elektroventilom, vid' kapitola 8.4) |
| 7 Vstup priestorového termostatu (12V) zony s nizkou teplotou (H2-M) |
| 8 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie |
| 9 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid' kapitola 8.1) |
Pomocou Ovladacieho panelu vstupte do menu 2, vid' popis v kapitole 5, a vykonajte nasledujuce nastavenia:
V toto pripade ma priestorová Jednotka funkciu riadenia systému nizkou teplotou, ale nemoze byt použita pre riadenie teploty v jejnej z miestností. Otočením ovládača B sa na displeji zobrazf teplota na vystupe z kotla. Vykyrovací okruh funguje so stabilným vystupom.
Zapojte bezpećnostné termostat zony s nizkou teplotou.
6.3 SCHEMA 3
Zona s nizkou teplotou - vykurovací okruh (1) a s vysokou teplotou - vykurovací okruh (2) s priestorovým termostatom
| 1 Vónkajšia sonda - svorkovnica kotla M2 (4-5) |
| 2 Zmiešavaci ventil zony s nízkou teplotou (QX21-N-QX22) |
| 3 Čerpadlo okruhu s nízkou teplotou (QX23-N) |
| 4 Sonda okruhu s nízkou teplotou (BX21-M) |
| 5 Bezpečnostné termostat okruhu s nízkou teplotou (zapoje so zónovým Čerpadlom, vid' kapitola 8.3) |
| 6 Vstup priestorového termostatu (12V) zony s nízkou teplotou (H2-M) |
| 7 Elektroventil alebo Čerpadlo s vysokou teplotou, externé napájanie |
| 8 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid' kapitola 8.1) |
| 1 | Vonkajšia sonda svorkovnice kotla M2 (4-5) | 5 | Priestorová Jednotka 2 svorkovnice kotla M2 (1-2-3) |
| 2 | Elektroventil alebo zónové Čerpadlo okruhu 1 (QX21-N)* | 6 | Elektroventil alebo zónové Čerpadlo okruhu 3, externé napájanie |
| 3 | Priestorová Jednotka okruhu 1 svorkovnice kotla M2 (1-2-3) | 7 | Priestorový termostat okruhu 3 (pre zapojenie vid' kapitola 8.1) |
| 4 | Elektroventil alebo zónové Čerpadlo okruhu 2 (QX22-N)* |
* Príslušenstvo AGU 2.550 nie je schopné priamo riadit elekroventil s 3 drōtmi. Je nevyhnutné použit relić s kontaktom.
Priestorové Jednotky 3 a 5 su prepojené paralene.
Priestorové jegnotky možu riadit priamo prisluşné zony podla požadovanej teploty v miestnosti. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nastavenia:
| 1 | Vonkajšia sonda - svorkovnica kotla M2 (4-5) | 5 | Priestorová Jednotka okruhu 2 - svorkovnica kotla M2 (1-2-3) |
| 2 | Elektroventil alebo zónové Čerpadlo okruhu 1 (QX21-N)* | 6 | Elektroventil alebo zónové Čerpadlo okruhu 3 (QX23-N)* |
| 3 | Priestorová Jednotka okruhu 1 - svorkovnica kotla M2 (1-2-3) | 7 | Priestorová Jednotka okruhu 3 - svorkovnica kotla M2 (1-2-3) |
| 4 | Elektroventil alebo zónové Čerpadlo okruhu 2 (QX22-N)* | ||
- Príslušenstvo AGU 2.550 nie je schopné riadit priamo elektroventi s 3 káblami. Je potrebné použit reli s kontaktom.
Priestorové Jednotky 3 - 5 a 7 su zapojene paraleline.
Prevadzková teploa je rovnaká pre vsetky okruhy.
Rele mozu byt' nahradene ventilmi s mikrospinačmi a naopak.
Zapojte bezpečnostné termostat zony s nizkou teplotou.
9. SOLÁRNY SYSTÉM TÜV
| 1 | sonda solárneho zásobníka B31 (BX22-M) | 3 | čerpadlo solárneho okruhu Q5 (QX23-N) |
| 2 | sonda solárneho kolektora B6 (BX21-M) | 4 | sonda zásobníka B3 - svorkovnica kotla M2 (9-10) |
| 1 | Sonda solárneho zásobníka B31 (BX22-M) | 5 | Čerpadlo bazěna (QX21-N) |
| 2 | Sonda solárneho kolektora B6 (BX21-M) | 6 | Sonda spiatočky vyhrievania bazěna - svorkovnica kotla M2 |
| 3 | Čerpadlo solárneho okruhu Q5 (QX23-N) | 7 | Bazén |
| 4 | Sonda zásobníka B3 - svorkovnica kotla M2 (9-10) | ||
Uvedene schemy maju iba informativny charakter a musia byt' konzultované s odbornikom na tepelnu techniku.
| Snímač áku zásobníka B4 Sonda zásobníka pre vykurovanie (horná) | |
| Snímač áku zásobníka B41 | Sonda zásobníka pre vykurovanie (spodná) |
| Snímač áku-zásobníka B42 | Tretia sonda zásobníka pre vykurovanie (uprostred zásobníka) |
Vstup H2
| Chybové /alarmové hlásenie | Signál vonkajšieho alarmu |
| Prietokový spínač kotla | Riadenie prietokového spínača (len pokial' nie je priamo v kotle) |
| Kotlový termostat | Riadenie termostatu kotla (len pokial' nie je priamo v kotle) |
| Požiad. spotrebica VK1 10V | Vonkajšia požiadavka 1 so signálom 0-10V (*) |
| Meranie tlaku 10V | Meranie tlaku so signálom 0-10V(*) |
| Predvolený vystup 10V | Regulácia vykonu kotla so signálom 0-10V (*) |
- Aby bolno mezne tieto funkcie pouzivat, je nutne nestavit udaje o analogovom signali pomocou parametrov v menu Konfiguracia Ovladaceho panelu:
| 6049 | Hodn. napătia 1 H2 modul 1 | 6050 | Funkčná hodn. 1 H2 modul 1 | 6051 | Hodn. napătia 2 H2 modul 1 | 6052 | Funkčná hodn. 2 H2 modul 1 |
