NÁVOD K OBSLUZE W7 D93SB EE WHIRLPOOL

• pomocí naskenování QR kódu,

• případně kontaktujte náš poprodejní servis (telefonní číslo najdete vzáručním listě). Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identi kačním štítku produktu. Před použitím spotřebiče si pečlivě přečtěte Bezpečnostní pokyny. xxxxxxxxxxxx xxxx

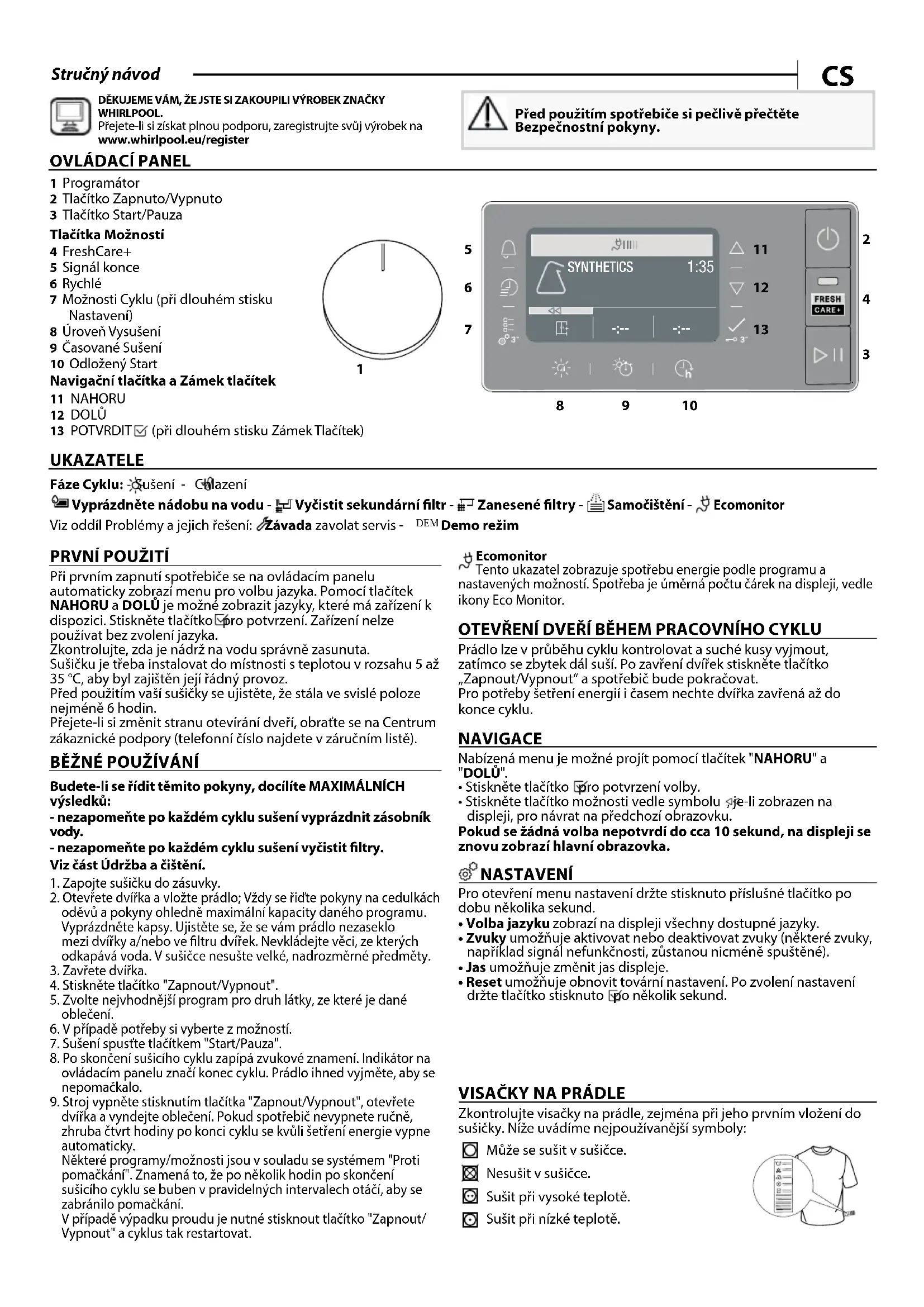

Stručný návod Ecomonitor Tento ukazatel zobrazuje spotřebu energie podle programu a nastavených možností. Spotřeba je úměrná počtu čárek na displeji, vedle ikony Eco Monitor. OTEVŘENÍ DVEŘÍ BĚHEM PRACOVNÍHO CYKLU Prádlo lze vprůběhu cyklu kontrolovat asuché kusy vyjmout, zatímco se zbytek dál suší. Po zavření dvířek stiskněte tlačítko „Zapnout/Vypnout“ aspotřebič bude pokračovat. Pro potřeby šetření energií ičasem nechte dvířka zavřená až do konce cyklu. NAVIGACE Nabízená menu je možné projít pomocí tlačítek "NAHORU" a "DOLŮ".

• Stiskněte tlačítko pro potvrzení volby.

• Stiskněte tlačítko možnosti vedle symbolu , je-li zobrazen na displeji, pro návrat na předchozí obrazovku. Pokud se žádná volba nepotvrdí do cca 10 sekund, na displeji se znovu zobrazí hlavní obrazovka. NASTAVENÍ Pro otevření menu nastavení držte stisknuto příslušné tlačítko po dobu několika sekund.

• Volba jazyku zobrazí na displeji všechny dostupné jazyky.

• Zvuky umožňuje aktivovat nebo deaktivovat zvuky (některé zvuky, například signál nefunkčnosti, zůstanou nicméně spuštěné).

• Jas umožňuje změnit jas displeje.

• Reset umožňuje obnovit tovární nastavení. Po zvolení nastavení držte tlačítko stisknuto po několik sekund.

Při prvním zapnutí spotřebiče se na ovládacím panelu automaticky zobrazí menu pro volbu jazyka. Pomocí tlačítek NAHORU a DOLŮ je možné zobrazit jazyky, které má zařízení k dispozici. Stiskněte tlačítko pro potvrzení. Zařízení nelze používat bez zvolení jazyka. Zkontrolujte, zda je nádrž na vodu správně zasunuta. Sušičku je třeba instalovat do místnosti s teplotou v rozsahu 5 až 35 °C, aby byl zajištěn její řádný provoz. Před použitím vaší sušičky se ujistěte, že stála ve svislé poloze nejméně 6 hodin. Přejete-li si změnit stranu otevírání dveří, obraťte se na Centrum zákaznické podpory (telefonní číslo najdete v záručním listě).

Budete-li se řídit těmito pokyny, docílíte MAXIMÁLNÍCH výsledků: - nezapomeňte po každém cyklu sušení vyprázdnit zásobník vody. - nezapomeňte po každém cyklu sušení vyčistit ltry. Viz část Údržba ačištění.

1. Zapojte sušičku do zásuvky.

2. Otevřete dvířka avložte prádlo; Vždy se řiďte pokyny na cedulkách

oděvů apokyny ohledně maximální kapacity daného programu. Vyprázdněte kapsy. Ujistěte se, že se vám prádlo nezaseklo mezi dvířky a/nebo ve ltru dvířek. Nevkládejte věci, ze kterých odkapává voda. Vsušičce nesušte velké, nadrozměrné předměty.

4. Stiskněte tlačítko "Zapnout/Vypnout".

5. Zvolte nejvhodnější program pro druh látky, ze které je dané

6. Vpřípadě potřeby si vyberte zmožností.

7. Sušení spusťte tlačítkem "Start/Pauza".

8. Po skončení sušicího cyklu zapípá zvukové znamení. Indikátor na

ovládacím panelu značí konec cyklu. Prádlo ihned vyjměte, aby se nepomačkalo.

9. Stroj vypněte stisknutím tlačítka "Zapnout/Vypnout", otevřete

dvířka avyndejte oblečení. Pokud spotřebič nevypnete ručně, zhruba čtvrt hodiny po konci cyklu se kvůli šetření energie vypne automaticky. Některé programy/možnosti jsou vsouladu se systémem "Proti pomačkání". Znamená to, že po několik hodin po skončení sušicího cyklu se buben vpravidelných intervalech otáčí, aby se zabránilo pomačkání. Vpřípadě výpadku proudu je nutné stisknout tlačítko "Zapnout/ Vypnout" acyklus tak restartovat.

Zkontrolujte visačky na prádle, zejména při jeho prvním vložení do sušičky. Níže uvádíme nejpoužívanější symboly: Může se sušit v sušičce. Nesušit v sušičce. Sušit při vysoké teplotě. Sušit při nízké teplotě. UKAZATELE Fáze Cyklu: Sušení - Chlazení Vyprázdněte nádobu na vodu - Vyčistit sekundární ltr - Zanesené ltry - Samočištění - Ecomonitor Viz oddíl Problémy a jejich řešení: Závada zavolat servis - DEMO Demo režim

1 Programátor 2 Tlačítko Zapnuto/Vypnuto 3 Tlačítko Start/Pauza Tlačítka Možností 4 FreshCare+5 Signál konce6 Rychlé7 Možnosti Cyklu (při dlouhém stisku Nastavení) 8 Úroveň Vysušení9 Časované Sušení10 Odložený Start Navigační tlačítka a Zámek tlačítek 11 NAHORU12 DOLŮ 13 POTVRDIT (při dlouhém stisku Zámek Tlačítek)

8 9 10PROGRAMY Doba trvání těchto programů závisí na množství náplně, na typu textilu, rychlosti odstředivky, která byla použita při praní a od dalších zvolených možností. U modelů s displejem se čas trvání cyklů zobrazuje na ovládacím panelu. Čas zbývající do konce se během cyklu sušení nepřetržitě monitoruje a aktualizuje, aby se zobrazoval co nejpřesnější odhad. Možnost použití – Pokud uautomatických cyklů bývá všechno vaše prádlo sušší nebo vlhčí, než požadujete, pomocí speciální funkce můžete stupeň vysušení zvýšit nebo snížit. Eco Bavlna Kg Max* Standardní program na bavlnu vhodný k sušení normálně mokrého bavlněného prádla. Z hlediska spotřeby energie nejefektivnější program k sušení normálně mokrého bavlněného prádla. Hodnoty na energetickém štítku vycházejí z tohoto programu. POZNÁMKA: optimální energetické účinnosti docílíte, pokud vrámci voleb stupně vysušení vyberete možnost "Sušení kuložení". Pro zvýšení úrovně vysušení zvolte možnost "Extra sušení". Mix Kg 4 Tento program je ideální pro sušení bavlněných a syntetických textilií současně, se stupněm sušení usnadňujícím žehlení. Syntetika Kg 4 Pro sušení syntetických tkanin. Vlna Kg 1 Pro sušení vlněných textilií. Doporučuje se textil před sušením obrátit naruby. Nejhrubší okraje, které zůstanou vlhké, nechte dosušit přirozeně na vzduchu. Jemné Kg 2 Pro sušení jemných tkanin, které vyžadují šetrné zacházení. Barevné Kg 3 Program šetrného sušení barevných textilií. Ložní Prádlo Kg Max* Sušení bavlněného ložního povlečení. Přikrývky Pro sušení objemných kusů jako například peřina. Snadné Žehlení Tento cyklus uvolňuje vlákna ausnadňuje tak žehlení askládání. Vhodné pro menší objemy mokrého isuchého bavlněného prádla či látek spříměsí bavlny. Nepoužívejte na stále mokré oblečení. Více Cyklů

Mikrovlákno Kg 2 Jemné sušení mikrovlákenných výrobků.

Ručník Kg Max* Pro sušení robustního prádla vyrobeného z bavlny, jako např. froté ručníků.

Pracovní Oblečení Kg 4 Pro sušení syntetických nebo bavlněných tzv. technických oděvů.

Péřové Bundy Kg 2 Sušení péřových bund, jimž vrací jejich přirozenou měkkost (2 bundy najednou).

Koberce Kg 3 Sušení malých koupelnových nebo kuchyňských koberečků a rohožek. Nesmí se sušit koberečky s plastovými částmi, protože tyto části by mohlypři sušení začít hořet.

Spodní Prádlo Kg 2 Sušení velmi jemného spodního prádla. Před spuštěním sušení zavřete všechny háčky a sponky.

Plyšáci Tento program šetrně suší plyšáky, aby si uchovaly svůj původní vzhled a zářivost. Před spuštěním sušení odstraňte veškeré ozdoby a doplňky. Jednotlivé kusy nesmí být těžší než 600 g. Sport Kg 4 Pro sušení sportovních oděvů vyrobených z umělých vláken nebo bavlny. MOŽNOSTI Těmito tlačítky si můžete přizpůsobit zvolený program na míru podle svých osobních potřeb. Ne všechny možnosti jsou kdispozici pro všechny programy. Některé možnosti nemusí být kompatibilní stěmi, které jste si zvolili dříve; Vtakovém případě vás na to upozorní zvukový signál a/nebo blikající indikátory. Pokud je možnost kdispozici, zůstane její indikátor rozsvícený. Program může mít zapamatované některé možnosti zvolené vpředchozích cyklech. Úroveň Vysušení Úroveň vysušení prádla zvolíte opakovaným stisknutím příslušného tlačítka, dokud se nenavolí požadovaná úroveň. Ukazatel signalizuje úroveň, která se volí. Po několika sekundách nečinnosti se displej vrátí k zobrazení hlavního menu. Sušení k Žehlení: velmi jemné sušení. Prádlo se bude snadněji žehlit ihned po ukončení cyklu. Na Ramínko míra vysušení určena pro velmi jemné textilie, které se hned vyvěsí. Sušení k Uložení: prádlo bude připraveno k poskládání a uložení do skříně. extra Extra Sušení: používá se pro oděvy, které se budou oblékat ihned po skončení cyklu. Časované Sušení Tato možnost nabízí volbu času trvání sušení. Opakovaně tiskněte příslušné tlačítko, dokud se nenavolí požadovaný čas trvání sušení. Ukazatel na ovládacím panelu ukazuje čas, který je právě navolený.

Odložený Start Tato možnost nabízí odklad oproti začátku cyklu. Opakovaně tiskněte příslušné tlačítko, dokud se nenavolí požadovaný časový odklad. Po dosažení nejvyššího přípustného času další stisknutí tlačítka vede ke zrušení nastavení. Ukazatel na ovládacím panelu ukazuje čas, který je právě navolený. Po stisknutí tlačítka start/pauza: stroj signalizuje čas zbývající do spuštění cyklu. V případě otevření dvířek musíte po jejich zavření zase stisknout tlačítko Start/Pauza. FreshCare+ Vprádle ponechaném uvnitř bubnu po skončení cyklu se mohou začít šířit bakterie. Tato možnost tomu předchází tím, že hlídá teplotu ajemně otáčí bubnem. Tento režim potrvá přibližně 6hodin po skončení cyklu. Toto nastavení zůstane mezi uchovanými informacemi oposledním cyklu. Pokud toto použijete společně sodloženým startem, proběhne vtéto fázi prevence zmačkání formou pravidelného otáčení bubnu. Rychlé Umožňuje rychlejší sušení. Zámek Tlačítek Tato možnost nabízí zablokování všech ovladačů na zařízení s výjimkou tlačítka Zapnuto/Vypnuto. Zapnutý stroj:

• Pro aktivaci této možnosti podržte stisknuto tlačítko, dokud stroj nevyšle signál o aktivaci možnosti.

• Pro deaktivaci této možnosti podržte stisknuto tlačítko, dokud stroj nevyšle signál o její deaktivaci. Jestliže byla tato možnost navolena v předchozím sušení, zůstane nastavená v paměti. Jeans Kg 3 Pro sušení bavlněného denimového oblečení a oděvů vyrobených z odolných materiálů typu denim, jako jsou kalhoty či bundy. Košile Kg 3 Tento program je určen pro košile z bavlny nebo směsí bavlny se syntetickými vlákny. Rychlé 30' Kg 0.5 K sušení bavlněných textilií po odstředění v pračce na vysokých otáčkách. Osvěžení Krátký program určený k regeneraci vláken a textilií studeným vzduchem. Nepoužívejte na ještě vlhké textilie. Může se používat s libovolným objemem náplně, ale nejúčinnější je s malými náplněmi. Cyklus trvá cca 20 minut. *MAX. NÁPLŇ 9 Kg (Dosušení prádla)DĚKUJEME VÁM, ŽE JSTE SI ZAKOUPILI VÝROBEK ZNAČKY INDESIT. Přejete-li si získat plnou podporu, zaregistrujte svůj výrobek na www.indesit.eu/register Firemní zásady, standardní dokumentaci, objednávky náhradních dílů adalší informace ovýrobku získáte:

• návštěvou našeho webu docs.indesit.eu a parts - selfservice . whirlpool . com

• pomocí naskenování QR kódu,

• případně kontaktujte náš poprodejní servis (telefonní číslo najdete vzáručním listě). Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identi kačním štítku produktu. Před použitím spotřebiče si pečlivě přečtěte Bezpečnostní pokyny. xxxxxxxxxxxx xxxx

Sušičku nikdy nezdvihejte za vrchní část.

1. Odpojte sušičku od sítě.

2. Odstraňte veškerou vodu ze zásobníku.

3. Ujistěte se, že jsou dvířka azásobník na vodu důkladně uzavřené.

• Vnější kovové, plastové igumové části lze čistit mokrým hadříkem.

• Přední mřížku pro nasávání vzduchu čistěte pravidelně (každých 6měsíců) vysavačem, abyste zní odstranili veškeré žmolky, chomáčky nebo zbytky prachu. Občas také odstraňte vysavačem zbytky žmolků zoblasti ltrů.

• Nepoužívejte rozpouštědla ani abraziva. Signál konce Tato možnost slouží k aktivaci dlouhé zvukové signalizace na konci cyklu. Aktivujte ji, pokud si nejste jisti, že uslyšíte běžný signál indikující konec cyklu. Po stisknutí tlačítka možnosti je možné tuto funkci aktivovat nebo deaktivovat pomocí tlačítek "NAHORU" a "DOLŮ". Stiskněte tlačítko pro potvrzení. Jestliže byla tato možnost navolena v předchozím sušení, zůstane nastavená v paměti. Možnosti Cyklu Tímto tlačítkem se dostanete knabídce možností níže. Možnosti si prohlédněte pomocí tlačítek "NAHORU" a "DOLŮ" avolbu potvrďte stisknutím tlačítka . .

Jemné Umožňuje jemnější zacházení s prádlem pomocí snížení teploty sušení.

Anti Tangle Tato možnost zvolí speciální pohyb bubnu, díky kterému dochází kmenšímu zašmodrchávání azauzlování oblečení. Nejlépe funguje pro menší objemy prádla. Příkon Ve vypnutém stavu (Po) - Watt 0.50 V pohotovostním stavu (Pl) - Watt 2.00 Programy Kg kWh Minuty Eco Bavlna*

• Referenční program pro energetický štítek, tento program je vhodný pro sušení bavlněného prádla a jedná se o nejúčinnější program pro bavlnu z hlediska spotřeby energie. (Počáteční standardní nastavení). Instalace s tepelným čerpadlem Tepelné čerpadlo používá skleníkové plyny, které se nacházejí v hermeticky zaplombované jednotce. V této zaplombované jednotce se nachází 0.18 kg plynu R134a. GWP = 604 (1 t CO).

VAROVÁNÍ: Při čisticích aúdržbářských procedurách sušičku vypojte ze zásuvky. Vyprázdnění sběrné nádržna vodu po každém sušení (viz obrázek A). Vyberte nádobku ze sušičky a vyprázdněte ji do umyvadla nebo do jiného vhodného odtoku, následně je vraťte na místo. Sušičku nikdy nepoužívejte bez sběrné nádobky. Čištění primárního dveřního filtru po každém cyklu (viz obrázky B). Vytáhněte primární ltr dvířek avyčistěte jej odstraněním žmolků zpovrchu ltru pod tekoucí vodou nebo pomocí vysavače. Čištění sekundárního dveřního filtru po rozsvícení příslušného ukazatele (viz obrázky C). Vyjměte sekundární dveřní ltr a vyčistěte všechny jeho části pod tekoucí vodu nebo vyčistíte vysavačem. Zanesené ltry – vyčistěte oba dveřní ltry (viz obr. B, obr. C). Pro dosažení optimálního výkonu všechny ltry předtím, než je vložíte zpět na místo, vysušte. Sušičku nikdy nepoužívejte, pokud nejsou správně nainstalované všechny ltry. Filtry mají pro sušení zásadní význam. Jejich úlohou je zachytit usazeniny, které se vytvářejí během sušení. Pokud by se ltry ucpaly, proudění vzduchu sušičkou by bylo značně problematické: prodloužily by se tím čas trvání sušení, vzrostla by spotřeba energie a mohlo by dojít k poškození sušičky. Jestliže se tyto operace nebudou provádět správným způsobem, nebude možné sušičku uvést do chodu. POPIS PRODUKTU

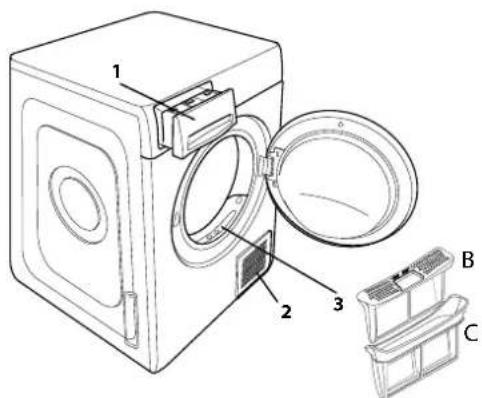

1. Nádrž na vodu (A)

2. Otvory pro nasávání vzduchu

3. Dveřní ltr: primární (B),sekundární (C)

Samočištění U tohoto modelu je údržba spodního ltru automatická. Sušička provede čištění jakmile příslušné snímače signalizují tuto potřebu. V tomto případě stroj pokračuje v práci i po skončení cyklu sušení. Ukazatel na ovládacím panelu signalizuje údržbu. V této fázi stroj nevypínejte.DĚKUJEME VÁM, ŽE JSTE SI ZAKOUPILI VÝROBEK ZNAČKY WHIRLPOOL. Přejete-li si získat plnou podporu, zaregistrujte svůj výrobek na www.whirlpool.eu/register Firemní zásady, standardní dokumentaci, objednávky náhradních dílů adalší informace ovýrobku získáte:

• návštěvou našeho webu docs . whirlpool . eu a parts - selfservice . whirlpool . com

• pomocí naskenování QR kódu,

• případně kontaktujte náš poprodejní servis (telefonní číslo najdete vzáručním listě). Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identi kačním štítku produktu. Před použitím spotřebiče si pečlivě přečtěte Bezpečnostní pokyny. xxxxxxxxxxxx xxxx

Stručný návod PROBLÉMY A JEJICH ŘEŠENÍ CS V případě poruchy si ještě předtím, než zavoláte centrum zákaznické podpory, prostudujte následující tabulku. Shledané anomálie jsou často málo závažné a lze je vyřešit během několika minut. Chyba Možná příčina Postup Sušička se nechce zapnout. Zástrčka není správně zapojena do elektrické zásuvky. Zasuňte zástrčku do síťové zásuvky. Elektrická zásuvka je vadná. Pokuste se do stejné zásuvky připojit jiný elektrický spotřebič. Nepoužívejte k připojení do elektrické sítě zařízení jako jsou adaptéry nebo prodlužovačky. Došlo k přerušení dodávky elektrického proudu. Počkejte, než bude obnoven přívod proudu avpřípadě potřeby opět sepněte pojistky. Sušička se nechce uvést do činnosti. Nejsou řádně zavřená dvířka. Zavřete dvířka. Byl navolen odložený start cyklu. Pro stroje s touto funkcí: počkejte, až uplyne nastavený čas odkladu startu nebo vypněte stroj, aby se nastavení vynulovalo. Přečtěte si oddíl Možnosti. Nebylo stisknuto tlačítko Start/Pauza pro spuštění programu. Stiskněte tlačítko Start/Pauza. Na strojích s funkcí zámku tlačítek: byla zvolena tato možnost. Viz Výběr možností. Pokud byl zvolený Zámek tlačítek, vypněte jej. Vypnutí stroje neznemožní použití této možnosti. Prádlo je po dokončení cyklu mokré. Malá náplň. Automatický program nedetekoval požadovanou konečnou vlhkost asušička program dokončí azastaví se. Pokud ktomu dojde, jednoduše vyberte další krátkou dobu sušení, popřípadě vyberte možnost „extra suché“, pokud je tato možnost kdispozici. Velké dávky nebo těžší tkaniny. Stupně vysušení lze měnit podle požadované míry usušení. Možnost „Extra sušení“ se doporučuje pro oblečení, které lze hned oblékat. Příliš dlouhé časy sušení. Nebyla provedena potřebná údržba. Přečtěte si oddíl ÚDRŽBA A ČIŠTĚNÍ a proveďte požadované operace. Navolený program, čas a/nebo úroveň sušení nejsou vhodné pro daný typ nebo objem náplně v sušičce. Přečtěte si oddíl Programy a možnosti, kde si můžete vybrat nejvhodnější program a možnosti pro dané textilie. Textilie jsou příliš mokré. Proveďte prací cyklus s odstředěním ve vysokých otáčkách, aby se vyždímalo co nejvíc vody. Příčinou může být přetížení sušičky. Přečtěte si oddíl Programy, kde zjistíte maximální příslušnou hmotnost náplně pro každý program. Pokojová teplota. Doba schnutí může trvat déle, pokud je pokojová teplota v rozsahu 14– 30°C. Program nebyl dokončen. Mohlo dojít k přerušení dodávky elektrického proudu. V případě přerušení dodávky elektrického proudu musíte stisknout tlačítko Start/Pauza, aby se cyklus zrestartoval. Světelné ukazatele Nádrž na vodu Sběrná nádrž na vodu je plná. Vyprázdněte nádržku na vodu. Přečtěte si oddíl ÚDRŽBA A ČIŠTĚNÍ. Dveřní ltr Porucha proudění vzduchu nezbytného pro práci stroje. Vyčistěte dveřní ltr a zkontrolujte, zda je otvory pro nasávání vzduchu volný. Jestliže se tyto operace nebudou provádět správným způsobem, může se sušička poškodit. Přečtěte si oddíl ÚDRŽBA A ČIŠTĚNÍ. Spodní ltr* Spodní ltr se musí vyčistit. Vyčistěte spodní ltr. Přečtěte si oddíl ÚDRŽBA A ČIŠTĚNÍ. DEMO Cyklus trvá několik minut. Sušička je v režimu DEMO. Svítí ukazatel DEMO. Vypněte režim DemO. Následující operace musí být provedeny po sobě, bez prodlev. Zapněte a následně vypněte stroj. Stiskněte tlačítko Start/Pauza, dokud neuslyšíte zvukové znamení. Opět zapněte stroj. Zařízení signalizuje, že byla funkce deaktivována. Symbol anglického klíče označuje poruchu. Snímače stroje zaznamenaly poruchu. Vypněte sušičku a odpojte ji od elektrického napájení. Ihned otevřete dvířka a vyložte prádlo, aby se rozptýlilo teplo. Počkejte přibližně 15 minut. Připojte sušičku opět k elektrické síti, naložte prádlo a znovu spusťte cyklus sušení. Jestliže problém přetrvává, kontaktujte centrum zákaznické podpory, kde oznámíte abecedně-číselné kódy, které blikají na displeji. Například F3 a E2. *Poznámka: některé modely jsou samočistící; nejsou vybaveny spodním ltrem - přečtěte si oddíl ÚDRŽBA A ČIŠTĚNÍ.Firmenrichtlinien, Standarddokumentation, Ersatzteilbestellung und zusätzliche Produktinformationen nden Sie unter:

7. Sušenie spustíte stlačením tlačidla "Štart/Pauza".

8. Na konci cyklu sušenia sa ozve bzučiak. Kontrolka na ovládacom

Mikrovlákno kg 2 Jemné sušenie pre mikrovlákenné textílie.

Plyšáci Tento program šetrně suší plyšáky, aby si uchovaly svůj původní vzhled a zářivost. Před spuštěním sušení odstraňte veškeré ozdoby a doplňky. Jednotlivé kusy nesmí být těžší než 600 g. Šport kg 4 Na sušenie športového oblečenia vyrobeného zo syntetiky alebo bavlny.

1. Odpojte sušičku od prúdu.

2. Úplne odstráňte vodu z nádržky na vodu.

1. Nádobka na vodu (A)
