NÁVOD K OBSLUZE GRP 50 Güde
CESKY Pred spusténám stroje si pečlive proctete návod k používání.
SLOVENSKY Pred prvym pouzitim priestroja si pozorne precitajie navod na obsluhu.

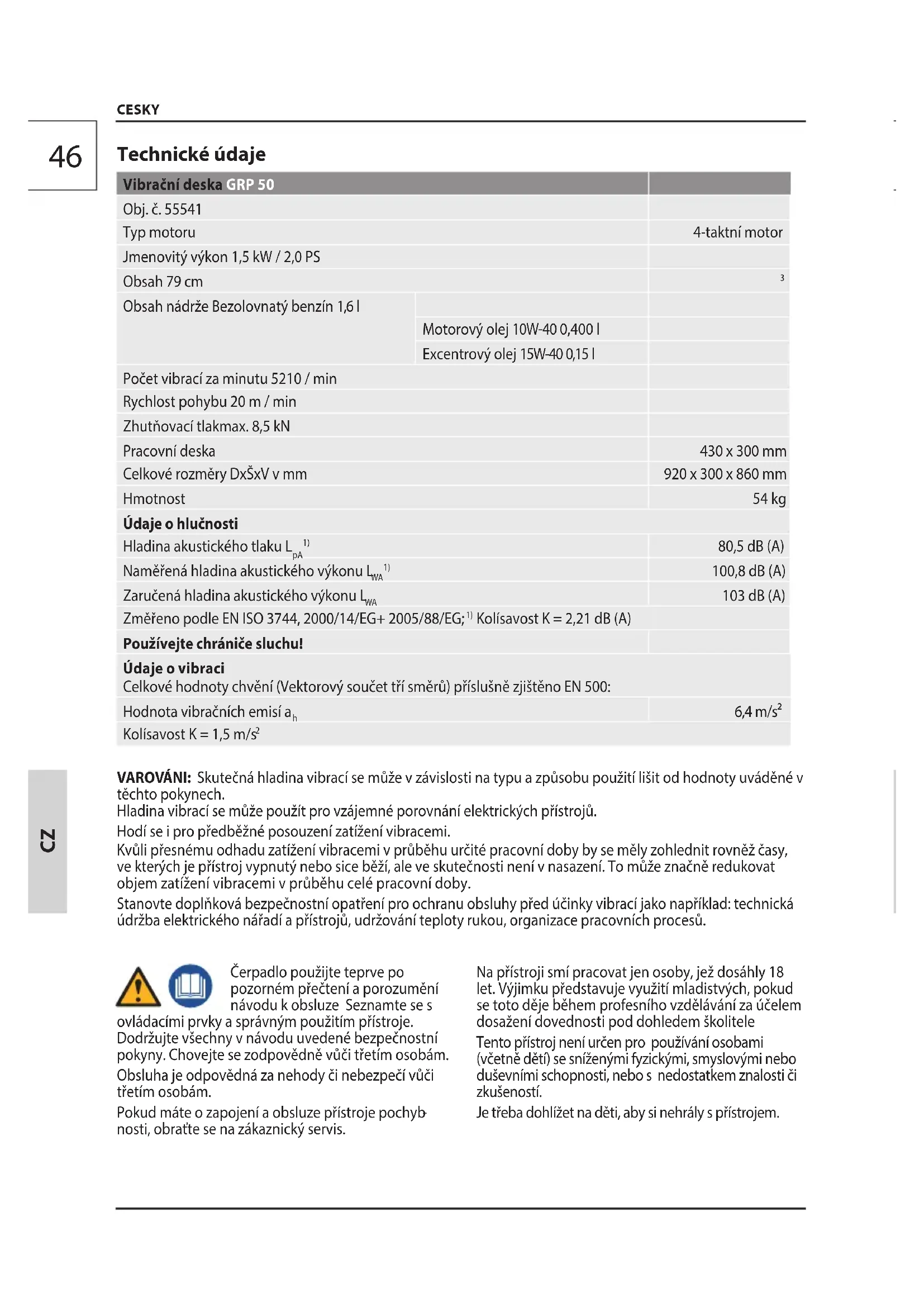

| Vibrační deska GRP 50 | |
| Obj. Č. 55541 | |
| Typ motoru | 4-taktné motor |
| Jmenovitý výkon 1,5 kW / 2,0 PS | |
| Obsah 79 cm | 3 |
| Obsah nádrzej Bezolovnatý benzín 1,6 l | |
| Motorový olej 10W-40 0,400 l | |
| Excentrový olej 15W-40 0,15 l | |
| Počet vibrací za minutu 5210 / min | |
| Rychlost pohybu 20 m / min | |
| Zhutnévací tlakmax. 8,5 kN | |
| Pracovní deska | 430 x 300 mm |
| Celkové rozměry DxŚxV v mm | 920 x 300 x 860 mm |
| Hmotnost | 54 kg |
| Ódaje o hlučnosti | |
| Hladina akustického tlaku LpA1) | 80,5 dB (A) |
| Naměřená hladina akustického výkonu LwA1) | 100,8 dB (A) |
| Zaručená hladina akustického výkonu LwA | 103 dB (A) |
| Změřeno podle EN ISO 3744, 2000/14/EG+ 2005/88/EG;1) Kolísvost K = 2,21 dB (A) | |
| Použivejte chránice sluchul | |
| Ódaje o vibraci | |
| Celkové hodnoty chvěné (Vektorový součet tří směrů) príslušné zjištěno EN 500: | |
| Hodnota vibračních emisí aₙ | 6,4 m/s² |
| Kolísvost K = 1,5 m/s² | |
VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uvádené v těchtoPokynech.
Hladina vibraci se mufe pouzit pro vzajemne porovnaniielektrickych pistroju.
Hósi se i pro predbězné posouzení zatízení vibracemi.
Kvuli presnemu odhadu zatizeni vibracemi v prubehu urcitie pracovni doby by se mely zohlednit rovnéz casy, ve kterych je pristroj vypnuty nebo sice bezi, ale ve skutecnosti neni v nasazeni. To muze značne redukovat objem zatizeni vibracemi v prubehu celé pracovni doby.
Stanovte doplinskova bezpečnostni opatřeni pro ochranu obsluhy pred učinky vibraci jak napriklad: technická udžba elektrického náradi a prostroju, udržovani teploty rukou, organizace pracovnich procesů.
Cerpadlo pouzijte teprve po pozorném priecteni a porozuméni navodu k obsluze Sezname se s
ovladacimi prvy a spravnym pouzitim pristroje.
Dodržujte vsechny v navodu uvedene bezpečnostniPokyny. Chovejte se zodpovedne vuci tretim osobam.
Obssluha je opovedna za nehody ci nebezpeci vuci tretim osobam.
Pokud mate o zapojeni a obsluze pristroje pochybnosti, obratte se na zakaznicky servis.
Na pristroji smi pracovat jen osoby, jez dosahly 18 let. Vyjimku predstavuje vyuziti mladistvych,Pokud se toto deje behem profesniho vzdelavani za ucelem dosazeni dovednosti pod dohledem skolitele
Tento pristroj neni urcen pro pouzivani osobami (vctne deti) se snienymi fyzickymi, smyslovymi nebo dusevnimi schopnosti, nebo s nedostatkem znalosti zi zkuosenosti.
Je t'reba dohlizet na deti, aby si nehraly s pristrojem.
Použití v souladu s určením
Vibracni deska je urcena vyhradne pro zhutnovani malych az strechnich ploch, malych podstavcu, teras, chodniku a prijezdovych cest s nasledujicimi materialy:
Pisek, Sterk, Sut, Drt, Asfalt, Slabé vázajísmijseny material
S gumovou podložkou: Dlăžební kostky, Cihla
Stroj se ma použivat pouze na stavenišich, na kterych podminky použiti umoznuji vchodné nasazení stroje.
Postavte pristroj vzdy na pevny a rovny podklad! Daveje pozo, aby se zaizeni beshem provozu neprevrhlo, nesklovzlo nebo nepadlo.
Vzdy udzujte dostatecnou vzdalenost od okrajuykopu a svahu.
Zaǐzení nésmí být používán na svazich.
Nepracujte s pristrojem v prostre's nebezpecim exploze, ve kterem se nachazeji hoIavé kapaliny, plyny nebo prachy.
Zařizení nesmí byt používáno v hlubokych príkopech (>1,5~m) , tunelech a jeskyních.
Oblast, ktera ma byt opracovana, musi byt bez elektrickych kabelu, plynovodu nebo vodovodu, které mohou byt poskozeny vibracemi.
Pri nedodrzeni ustanoveni z obecné platnych predpisu a ustanoveni z tohoto navodu nelze vyrobce cinit odpovednym za skody.
Stroj se sm pouzivat pouze v bezvadnem techniickem stavu a pri zohledneni vsech bezpecnostnich upozorneni.
Stroj je provozován podle uvaženi a na vlastné odpovednost pracovnika obshluy.
Zbytková nebezpečí
I pri spravném použivani a dodržovani vsech bezpečnostnich predpisù mohou stale jesté existovat zbytková rizika.
Nebezeci pozárul
Nikdy neprovozujte pristroj v okoli lehce vznětlivych materialú.
Palivo je vysoce hořlavé.
Motor tankujte Jen ve vypnutem stavu. Tankujte préd spustěním stroje. Pokud je motor v chodu nebo jesté horký, nesmi se tankovat ani otvirat viko nádrze.
Po použití nechte stroj minimálne 10 minut vychladnout, než budete doplnovat pohonnou hmotu.
Dbeje na to, aby palivo nepreteklo. Pokud palivo pretece, motor se nesmi spoustet. Odstrahte na pristroji znecistene misto a zabrahte jakemukoliv pokusu o zapalovani, dokud se neodpa r vypary paliva..
Upevnete zase vsechny kryty a uzavery na palivové nadrži a na palivovych nadrzkach.
Palivovou nadrž vyprazdnujte výhradné venku.
Nebezpeci otravy!
Vyfukové plyny, pohonne hmoty a mazaci prostředky jsou Jedovate. Vdechovani vyfukovych plynu muze byt smrtnel'
Neprovozujte stroj v uzavrenem prostoru, kde se mohou nahromadit nebezpecné plyny oxidu uhelnateho.
Nebezpečí exploze!!
Benzin a benzinové páry jsou lehce vznětlé, resp.
vybusné.
Nepracujte s pristrojem v prostrei s nebezpecim exploze, ve kterem se nachazeji hoilave kapaliny, plyny nebo prachy.
Motor tankujte jen ve vypnutem stavu.
Neskladujte Žáhnou pohonnou hmotu v blízkosti stroje.
Nikdy neukladeje stroj s benzinem v nadrzi uvnit budovy, ve které by pripadne mohly prijt vypary benzinu pripadne do styku s otevrenym ohnem nebo jiskrami
Poškození sluchu
Deli poyt v bezprostredni blizkosti beziciho pristroje muze zpusobit poskozeni slchu. Pouziveite chraniie slchu!
Nebezpeći pohmoczdení
Udrzujte ruce a nohy dale od pohybujicich se casti.
Noste bezpečnostní obu v ocelovými tužinkami!
Poskozeni zdraví vyplývající z vibrací rukou naží,Pokud se zařizení používa delsí dobu, bo není rádné vedené a vyhodnocné.
Systemy tlumeni vibraci nejsou zadnou garanto
vanou ochranou proti bilé nemoci prstu nebo syndromu karpalniho tunelu. Proto je nutné pri pravidelném
dlouhodobém použivani pristroje bedlive sledovat
stav prstu a zapesti. Pokud se objevi priznaky vyse
ucedy hizaki okamzite lékare. Aby
se snizilo riziko „bile nemoci prstu“, udržujte své ruce
behem praçé teplé a delejte pravidné prestávy.
Nebezpeci popalen!
Nekteré dily stroje se pri provozu silne zahrivaji. Horkych dilu, napr. motor a tlumic hluku, se nedotykejte. Dotyk horkych casti stroje muze zpusobit popaleniny Dodrzujte vystrazná upozorneni na pristroji.
Chováni v prípadě nouze
Zavedte urazu odpovidajici potrebnou první pomoc a vyzvete co mozná nejrychleji kvalifikovanou lékarskou pomoc. Chrahte zraněného pred dalísimi urazy a uklidnéte jej. Pokud požadujete pomoc, uvedte tyto udaje: 1. Misto nebody, 2. Druh nebody, 3. Počet zraněných, 4. Druh zraněné
BezpečnostníPokyny
Vystraha
Prcte tsi vsechny bezpecnostniPokyny a instrukce.Chyby pri dorzovani niz e uvedenych. Poknu mohou vest k uderu elektrickym proudem, pozaru a/nebo vaznym urazum.Vsechny bezpecnostniPokyny a instrukce uschovejte pro budouci pouziti.
Deti a ostatni osoby udrzujte v bezpečné vzdálenosti od elektrického pristroje. Minimalní bezpečnostní odstup cini 5 m.
Dbejte u ostatnich osob na bezpecnou vzdalenost k Va'si pracovni oblasti. Kaźdy, kdo vstoupí do teto pracovni oblasti, musi nosit osobni ochranné vybaveni.
Nošeni osobnich ochrannych pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochránná helma nebo chránice uší, v závislosti na typu a použité elektrického prostroje, snizuje riziko urazu.
Pečlíve zkontrolujte terén, na kterém stroj používáte, a odstraťe věchény predměty, které by mohly být zachyceny a odhozeny.
Špatné osvětlení/ světelné poměry prědstavují velké bezpečnostní riziko. Pri práci s pristrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry.
Prid zahajenim prace se musi provozovatel seznamit s pracovnim prostredim. Pracovni prostredi zahrnuje napr. prekazky v pracovnim a dopravnim okoli, nosnost pudy a nutné zabezpečeni stavenistě.
Bezpečné provoz vyžaduje dostatečné uzivatelské znalosti funkci a pozic ovladacích privkú, ukazatelů nebo cītaců. Venujte pozornost obravovým strankám v uvodní cásti navodu.
Přistroj používejte Jen v bezvadném stavu. Před kázdým provozem provedte vizuálné kontrolu.
Předevím bezpečnostní zařeni, elektrické ovládaci prvyk, elektrická vedení a šroubení zkontrolujte z hlediska poškození a utáženi. Poškozené cásti prěd provozem prípadné vyměné.
Přistroj se nesmí používat,Pokud je poskozený nebo jsou vadna bezpečnostné zařizení. Opotřebené a poskozené dily vyměnte.
Je co nejprisneji zakazano demontovat,
zavovat a ucelové odcizovat ochranná zařazení
cházejí se na stroji, ne na něm umistovat cizi
chranná zařizení.
Na nastavenich motoru a pristroje se nesmi provadet zádné změny.
Nepouživejte pro práci tímto pristrojem zadné
pridavné soucásti kromě těch, které jsou doporučeny
nasi spo- lečností. Jinak muže obsluha nebo
nezúčastné na osoba nacházejíci se v blízkosti utrpět
vázna zraněné nebo se muže pristroj poskodit.
Ropné produity nésmi prijít do kontaktu s pokožkou, ochima oděvem.
Doprava a skladování
Bēhem prépravy je nutné prístroj zajist proti sklouznuti a prévrženi.
Pri preprave dbejte na to,aby nemohlo dojit kuniku paliva nebo oleje.
Při prepravě stroje používejte Jen prepravní zařizení.
Nosnost musí byt dimenzována pro hmotnost zařizení.
Neni dovoleno zdržovat se, nebo pracovat pod zavěsenou záteží.
Stroj neodstavujte bezprostredne po vypnuti v uzavrenych prostorach, ale nechte ho vychladnout venku.
Přistroj skladujte nauchem miste.Prid dlouhodobějsím skladovani uschovejte stroj jen s prázdnou nádrži.
Symboly
Pozor!
Varovani pred horkymi povrchy!
Nebezpeci popaleni!
Vystraha prd nebezpecnym elektrickym napetim
Dávejte pozor na hořlavé látky
Dbejte na to,aby se v nebezpecné oblasti nikdo nezdrzoval. Minimalni bezpecnostni odstrup cini 5 m.
Ke snizeni rizika zraneni si prectete provozni navod.
Pouzivejte chranié sluchu! Noste ochrannes bryle!
Používejte ochranné rukavice!
Noste bezpečnostní obuv s ocelovými tužinkami!
Pomalu
Rychle
Pred kazdou pracinapristrojvypnetemotor.
Nebezpeci otravy!
Pristoj pouzivejte pouze venku, nikdy ne v uzavrenych nebo spatne vetranych prostorach.
Nebezpeci pohmoczdeni
Vadne a ebo likvidované elektrické ci elektronické pristroje musi byt odevzdány do prisluśnych sberen.
Stary olej ekologicky zlikvidujte.
Dbeje na to, aby se ropné produkty nedostaly do pudy.
CE symbol
Zaručena hladina akustického vykonu LwA
Bezolovnatý benzín
Udrzba
Prid vsemi pracemi na motoru vypnete motor a vytahnete nastrochu zapalovaci svicky. Pockoje, az se pristroj ochladi.
Udrzujte stroj,zejmena vetracit ovory,vzdyv cistem stavu.Teleso stroj nikdy neostrikujtevodou!
Plastyneistete Rozpoustedlem,horlavymi nebo toxickymi kapalinami.Kcisteni pouzivejte jenvlhk y hadrik.
Opravy a prace, nepopsane v toto navodu, smi provest jen kvalifikovany autorizovan y personal.
Používejte Jen originálni príslušenstvá originalné nahradní díly.
Pred kazdym provozem provedte vizuálné kontrolu.
Pridevšim bezpečnostní zařazení, elektrické ovladaci prvyký, elektrická vedení a šroubení zkontrolujte z hlediska poskození a utázení.
Jen pravidelné udržovany a osetřovany pristroj muze byt uspokojivou pomückou. Nedostatečná udžrba a peče muže věst k nepředvidaným nehodám a urazüm.
V pripadé potreby najdete seznam nahradnich dilu na internetové strance www.guide.com.
Záruka
Záručni doba cini 12 měsíču pri průmyslovém použití, 24 měsíču pro spotřebitele a začiná dnem nákupu prístroje.
Záruka se vztahuje vyhradne na nedostatky zpúsobene vadou materialu nebo vyrobní vadou. Pri relkamaci v zárucné dobe je tbreba prilozit originálni doklad o koupi s datem prodeje.
Do záruky nespadá neodborné použití jako napr.
prétiženi pristroje, použití nasilí, poskozeni cizim
zá Sahem nebo cizimi predměty. Nedodrženi navodu
k použiti a montázi a normalné opotřebení rovněž
nespadá do záruky.
Servis
Máte technické otázky? Reklamaci? Potrebujete nahradni dily nebo navod k obsluze? Na naši domovské strancy www.guide.com Vám v oddilu Servis pomůžeme rychle a nebyrokraticky. Prosim pomožte nam pomoci Vám. Aby bylo možné Vás prístroj v pripadě reklamace identifikovat, potrebujeme seriovie cislo, objednaci cislo a rok vyroby. Vsechny tyto udaje najdete na typovém stitku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guide.com
Dulezite informace pro zákazníka
Upozornujeme, ze vraceni beshem zaručni doby nebo i po zaručni době je třeba zasadné provestre v originím obalu. Timto opatřením se učinné zabrání zbytečnému poskození pri dopravě a jeho Častо spornému vyřizení. Přistroj je optimné chránen Jen v originím obalu, a tim je zajistěno plynúle zpracováni.
Plán prohlídek a údržby
Opravy a prace, nepopsané v toto navodu, smi provest jen kvalifikovaný autorizovaný personal. Používejte jen originálni príslušenstvá originalní nahradní díly.
| Pravoidelné údržbové období Před každým | Po 1 měsídnebo 20provozníchodinámch | Po 3 měsídnebo 50provozníchodinámch | Po 6 měsídnebo 100provozníchodinámch | Po 200provozníchodinámch | |
| Motorový olej | Kontrola | ||||
| Výměna | |||||
| Excentrový olej Výměna | |||||
| BenzínováhadiceVýfukový systémsyticLankový startér | Kontrola | ||||
| Vzduchový filtr | Výčistěte | ||||
| Výměna | |||||
| Benzínový filtr Vyčistěte | |||||
| Zapalovacisvička | KontrolaVýčistěte | ||||
Tip: Pro zajisteni spolehlivé použivaní pristroje doporučujeme zásadné použivat prisadu do paliva, a pri delsich odstavkach provest 2-3 zkušební chody.
Odstranéní poruchy
| Porucha | Přižina | Odstraněné |
| MotorNSTARTUJE | Zavřený palivový kohoutek Přesvěděcte se, ze palivový kohoute a zapínač/vypínač jsou v poloze „ON“ (ZAP). | |
| Nedostatek paliva Doplěte palivo | ||
| Slabý tah na startéru Zatáhněte silné za startovác šnúru. | ||
| Nesprávné palivo, skladoványbez vypustěni benzínové nádrže, nasprávný druh benzínu | Palivovou nádrž a karburátor vypustte, nalijte Čerstvý benzín | |
| Znečistěné zapalovaci svěčka, (zbytky uhlíků na elektrodáché), príliš velká vzdálenost elektrod | Svěčku včistěte, zkontrolujte te-pelnou hodnotu svěčky, svěčku príp. vyměnte, nastavte 0,6-0,8 mm | |
| Zapalovaci svěčka je vlhká od benzínu (přesycený motor). | Zapalovaci svěčku vysuste a opět nasadte | |
| Málo oleje v motoru Doplěte olej | ||
| Prístroj nestoji vodorovné. Je signaliz-o-ván nedostatek oleje | Postavte prístroj vodorovné | |
| Nebyl použit sytič Použijte sytič | ||
| Motorbežínepravidelné | Zapaloványéní v pořádku Přesvěděcte se, ze je správně vložená zapalovaci svěčka. Přesvěděcte se, ze se kabel zapalovaci svěčky nacházá na zapalovaci svěčce. Včistěte zapalovác svěčka a zkontrolujte správnou elektrod. | |
| Špatné palivo (pohonná hmota) Ujistěte se, ze bylo použito správné palivo. |
Technické Udaje
Zariadenie pouzite až po
pozornom precitani a porozumení
navodu k obsluhe. Oboznámte sa s
ovladacimi prvkami a spravnym pouzitim pristroja. Dodržujte vsetky v navode uvedene bezpečnostné poukny. Spravajte sa zodpovedne voči tretim osobám. Oblsluha je zodpovedná za nehody Či nebezpečenstvo voči tretim osobám.
Ak mate o zapojeni a obsluhe pristroja pochybnosti, obratte sa na zakaznicky servis.
Zvyškové nebezpečenstvá
Aj pri správnom používaní a dodržiavani větékych bezpečnostnéch predpisov možu stále este existovat zvyškové rizíka.
Palivovu nádrž vyprázdnujte vyhradne vonku.
Nebezpečenstvo otravy!
Vyfukové plyny, pohonné hmoty a mazacie prostriedky su jegovate. Vdychovanie vyfukovych plynov moze byt smrtei'ne!
Neprevadzkujte stroj v uzatvorenom priestore, kde sa mozu nahromadit nebezpecné plyny oxidu uholnatheo.
Benzin a benzinové vypary su l'ahko zapalne, resp.
vybusne.
Ruky a nohy drzte vždy co najdalej od pohyblivych Časti. Noste bezpečnostné obuv s ocešovou vystuzou.
Poskodenia zdravia vyplyvajuce z vibracii ruk a pazi, ak sa zariadenie pouziva dlhsi cas, alebo nie je riadne vedené a vyhodnotene.
Systemy tlmenia vibraci ci ne su garantovanou ochranou proti bielej chorobe prstov alebo syndromu karpalneho tunela. Preto je nutné pri pravidelnom dlhodobom použivani pristroja dokladne sledovat stav prstov a zapästia. Ak sa objavia priznaky vyssie uvedenych chorôb, vyhladajte okamžite lekára. Aby saznizilo riziko „biej choroby prstov“, udrzujte sloje ruky počas praça teplé a robte pravidelné prestavky.
Nebezpečenstvo popálenia!
Niektoré diely stroja sa pri prevadzke silne zahrievaju. Horucich dielov, napr. motor a tlmic hluku, sa nedotykajte. Dotyk horucich ccasti stroja moze sposobit popaleniny. Dbajte na vystraźne upozornenia na pristroji.
Správanie v pripadénúdze
Poskytnite urazu zodpovedajucu potrebnú
prvú pomoc a privolajte co možno majrchylejsie
kvalifikovanú lekarsku pomoc. Chrante zraneneho
pred dalsimi urazmi upokoje ho. Ak požadujete
pomoc, uvedte tieto udaje: 1. Miesto nebody, 2. Druh
nebody, 3. Počet zranen'ych, 4. Druh zranenia
Bezpečnotné poukyny
Pozor
Zlé osvetlenie/svetelné pomery predstavuju velké bezpečnostné riziko. Pri práci s pristrojom vždy
zaistite dostatoćné osvetlenie, resp. dobré svetelné pomery.
Prevadzkovatel'sa pred zaicatkom prac musi oboznamit's pracovnym prostredim.K pracovnemu prostrediu patria napr.prekazkyv pracovnom a dopravnom okoli, nosnost zhutnovanedho povrchu a nevyhnutne zaistenie staveniska.
Bezpećná prevadzka si vyžaduje dostočné uživatel'ské znalosti funkci i pozicii ovladacích prvkov a ukazovatel'ov alebo počitadiel. Dbajte na strany s obrázkami v prednej Časti navodu.
Nosnost musi byt dimenzovaná pre hmotnost pristroja.
Používajte ochranné rukavice!
Noste bezpečnostné obuv s ocelovou vystužou.
Pomaly
Rychlo
Pred kazdou pracou na pristroji vypnite motor.
Zákaz fajěcnia a otvoreného ohna.
Varovanie pred nebezpečenstvom zakopnutia
Vystraha pred odmrstenymi predmetmi
Opravy a prace, nepopisané v toto navode, smie vykonat'len kualifikovany autorizovany personal.
Použivat len originale príslušenstvo a originale nahradné diely.
Pred kazdou prevadzkou vizualse skontrolujte.
Překlad prohlášeni o shode EU
Timto prohlasujeme my, ze koncepce a konstrukce uvedenych pristroju v provedenich, ktera uvadime do obhu, odpovida prislusnym zakladnim pozadavkum smernic EU na bezpecnost a hygenu. V pripadé změny pristroje, ktera s nami nebyla konzultována, ztrácí toho prohlaseni svou platnost.
