NÁVOD K OBSLUZE KN 180 Güde

Překlad originálního návodu k provozu Akumulátorová sponkovačka a hřebíkovačka

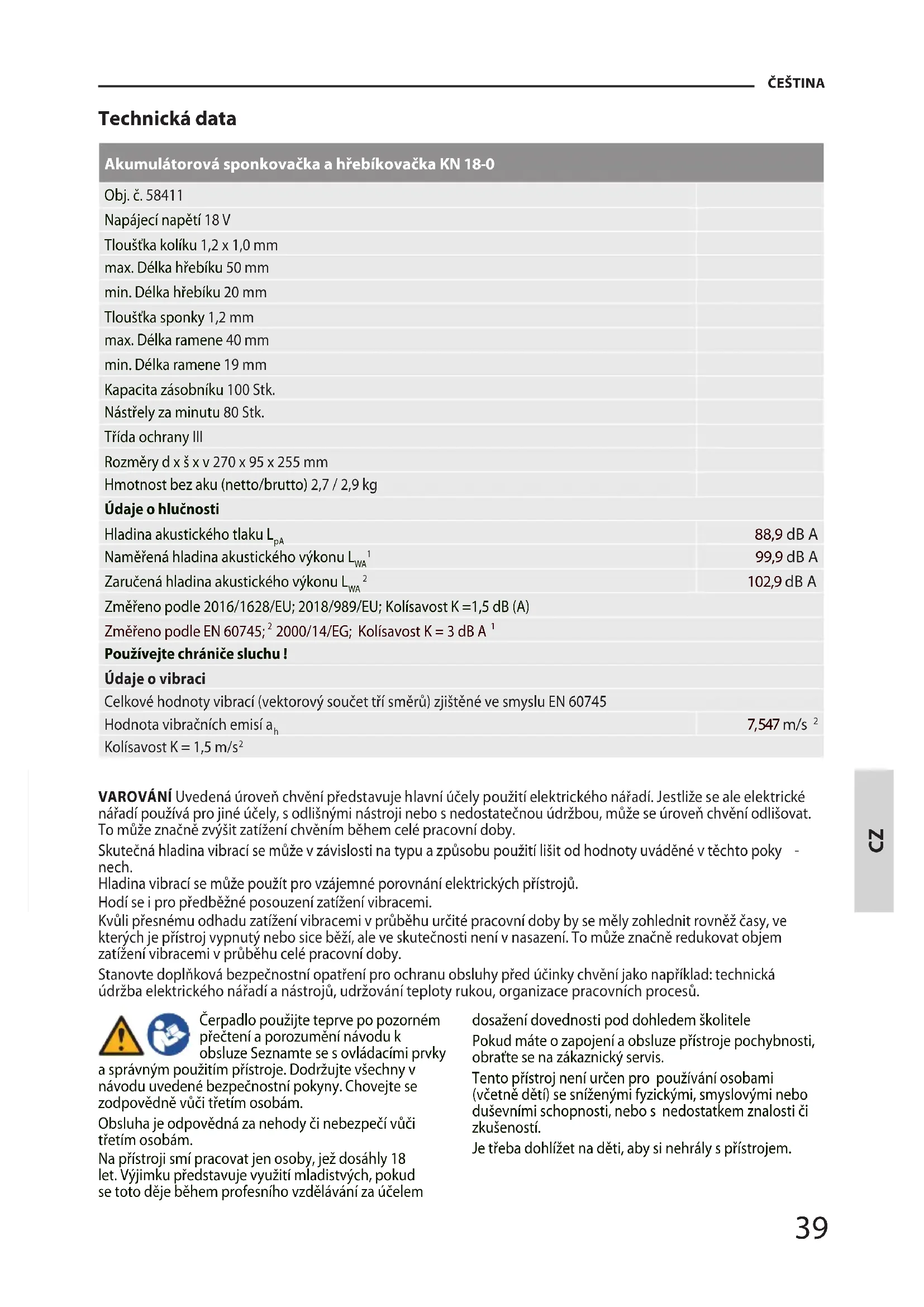

Technická data Akumulátorová sponkovačka a hřebíkovačka KN 18-0 Obj. č. 58411 Napájecí napětí 18 V Tloušťka kolíku 1,2 x 1,0 mm max. Délka hřebíku 50 mm min. Délka hřebíku 20 mm Tloušťka sponky 1,2 mm max. Délka ramene 40 mm min. Délka ramene 19 mm Kapacita zásobníku 100 Stk. Nástřely za minutu 80 Stk. Třída ochrany III Rozměry d x š x v 270 x 95 x 255 mm Hmotnost bez aku (netto/brutto) 2,7 / 2,9 kg Údaje o hlučnosti Hladina akustického tlaku L

88,9 dB A Naměřená hladina akustického výkonu L

99,9 dB A Zaručená hladina akustického výkonu L

102,9 dB A Změřeno podle 2016/1628/EU; 2018/989/EU; Kolísavost K =1,5 dB (A) Změřeno podle EN 60745;

Používejte chrániče sluchu ! Údaje o vibraci Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěné ve smyslu EN 60745 Hodnota vibračních emisí a

VAROVÁNÍ Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné účely, s odlišnými nástroji nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení chvěním během celé pracovní doby. Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto poky

nech. Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů. Hodí se i pro předběžné posouzení zatížení vibracemi. Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby. Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky chvění jako například: technická údržba elektrického nářadí a nástrojů, udržování teploty rukou, organizace pracovních procesů. Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis. Tento přístroj není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnosti, nebo s nedostatkem znalosti či zkušeností. Je třeba dohlížet na děti, aby si nehrály spřístrojem. ČEŠTINA40

Oblast Využití Akumulátorová sponkovačka a hřebíkovačka je určena výhradně pro domácí kutilské použití. Je vhodná k připevňování drážkovaných a pružinových desek, ozdobných lišt, soklových lišt, obložení nebo podobných materiálů. Jakékoli jiné použití je v rozporu s určením. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Upozorňujeme, že naše zařízení nebyla svým určením konstruována pro živnostenské, řemeslné nebo průmyslové použití. Pokud bude zařízení použito v živnostenských, řemeslných nebo průmyslových provozech nebo při obdobných činnostech, nemůžeme převzít žádnou záruku. Stroj se smí používat pouze v bezvadném technickém stavu a při zohlednění všech bezpečnostních upozornění. Zbývající rizika I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika. Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc,uveďte tyto údaje

Všeobecná bezpečnostní upozornění pro elektrické nářadí VAROVÁNÍ Přečtěte si všechna bezpečnostní upozornění, pokyny, zobrazení a specikace pro toto elektrické nářadí. Zanedbání při dodržování výstražných upozornění a pokynů uvedených v následujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. V případě nepozornosti můžete ztratit kontrolu nad nářadím.

1) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Nepoužívejte přívodní kabel mimo určený účel. Nikdy ho nepoužívejte na nošení, tahání ani na vytáhnutí elektrického nářadí ze zásuvky. Zajistěte, aby se přívodní kabel nedostal do blízkosti horkého tělesa, oleje, ostrých hran ani do blízkosti pohybujících se částí. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou vhodné pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako jsou respirátor, neklouzavá bezpečnostní obuv, ochranná helma nebo chrániče uší, v závislosti na typu a použití elektrického přístroje, snižuje riziko úrazů. c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrický přístroj vypnut dříve, než jej připojíte ke zdroji napájení a/nebo baterii, zvednete nebo ponesete. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Klíč na matice nebo ČEŠTINA41

klíč připojený k otáčivému dílu elektrického nářadí může vést k poranění osob. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste široký oděv a šperky. Vlasy, oděv a rukavice držte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, dlouhé vlasy nebo šperky mohou být zachyceny rotujícími díly. g) Lze li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Nevytvářejte si falešný pocit bezpečí a nezapomeňte na bezpečnostní předpisy týkající se elektrického nářadí, a to i v případě, že jste po mnohanásobném použití obeznámeni s elektrickým nářadím. Nedbalé konání může vést k vážným zraněním během několika sekund.

3) Svědomité zacházení a používání elektronářadí

a) Elektrické nářadí nepřetěžujte. Používejte správné elektrické nářadí pro Váš druh práce. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Zástrčku vytáhněte ze zásuvky a/nebo baterii vyjměte před seřizováním přístroje, výměnou příslušenství nebo odložením přístroje. Toto preventivní opatření zabraňuje neúmyslnému spuštění ručního elektrického nářadí. d) Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte elektrické nářadí používat osobám, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je li používáno nezkušenými osobami. e) Pečujte o elektrické přístroje. Kontrolujte, zda pohyblivé části přístroje bezvadné fungují a neváznou, zda nejsou prasklé či poškozené tak, že je negativně ovlivněna funkce elektrického přístroje. Poškozené části nechte před použitím přístroje opravit. Mnoho úrazů bylo způsobeno nedostatečnou údržbou elektrického nářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektrické nářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Rukojeti a uchopovací plochy udržujte suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a uchopovací plochy zabraňují bezpečné manipulaci a kontrole nářadí při výskytu neočekávaných situací.

4) Svědomité zacházení a používání

akumulátorového nářadí a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je li používána s jinými akumulátory. b) Používejte v tomto elektrickém nářadí jen aku

mulátory, které je pro něj určené. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapali

na vnikne do očí, navštivte navíc i lékaře.Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

Nechte Vaše elektronářadí opravit pouze kvalikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro sponkovačky Vycházejte vždy z předpokladu, že se ve sponkovačce nacházejí připevňovací prvky. Nedbalé zacházení se sponkovačkou může způsobit nečekané spuštění a s tím spojené poranění. Zařízení nikdy nemiřte na sebe samotného ani na jiné osoby v blízkosti. Nečekané spuštění může způsobit vystřelení náboje ze sponkovačky a zapříčinit zranění. Sponkovačku neaktivujte, jestliže zařízení nepřiléhá pevně k obrobku. Pokud se zařízení nedotýká obrobku, může být náboj odveden od cíle. Nástroj odpojte od zdroje elektrického proudu, pokud v něm zaseklý náboj. Při odstraňování zaseklého hřebíku nebo sponky se může sponkovačka, pokud není odpojená ze zástrčky, nechtěně aktivovat. Při vyjímání zaseklého připevňovacího prvku postupujte opatrně. Pokoušíte-li se odstranit zaklíněný připevňovací prvek, může být mechanizmus pod tlakem, následkem čehož se může připevňovací prvek násilím uvolnit. Před použitím se ujistěte, že všechny bezpečnostní systémy správně fungují. Zařízení nesmí vystřelit, je-li spoušť pouze zatažená nebo byla jen zmáčknuta bezpečnostní páčka směrem ke dřevu. Zařízení smí vystřelit jenom tehdy, když byly provedeny oba úkony. Zkontrolujte nástroj s prázdným zásobníkem ohledně možného vadného provozu, přičemž ho nikdy nemiřte na sebe ani na kolem stojící osoby. Upozornění: Může se stát, že zařízení na okamžik reaguje, pokud byla zmáčknutá jenom spoušť. Nejedná se o příznak nesprávného fungování. Pokud se tak děje, nemiřte nástroj na sebe ani na jiné osoby kolem sebe. Spoušť povolte a aktivujte ještě jednou, abyste se ujistili, že jsou bezpečnostní systémy ve správném provozním stavu. Tuto sponkovačku nepoužívejte k připevňování ČEŠTINA42

elektrických kabelů. Není koncipována pro instalaci elektrických kabelů a může poškodit jejich izolaci, následkem čehož může dojít k úderům elektrickým proudem nebo ke vzniku požárů. Přeprava a skladování Při přepravě stroje používejte jen přepravní zařízení. Přístroj skladujte na suchém místě. Symboly Varování/Pozor! Ke snížení rizika zranění si přečtěte provozní návod. Používejte chrániče sluchu ! Noste ochranné brýle. Používejte ochranné rukavice! Před všemi nastavovacími, čisticími a údržbářskými pracemi vyjměte ze stroje vyměnitelnou baterii. Dodržujte vy a osoby stojící v blízkosti bezpečnou vzdálenost od stroje (minimálně 5 m) Výstraha před odmrštěnými předměty Chraňte před vlhkem. Nevystavujte stroj dešti. Stroj držte mimo dosah dětí. Chraňte před chladem CE symbol Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren. Údržba Před všemi nastavovacími, čisticími a údržbářskými pracemi vyjměte ze stroje vyměnitelnou baterii. Opravy a práce, nepopsané vtomto návodu, smí prová

det jen kvalikovaný odborný personál. Používejte jen originální příslušenství a originální náhradní díly. Udržujte přístroj, zejména větrací otvory, vždy čisté. Na těleso přístroje nikdy nestříkejte vodu! Přístroj a jeho součásti nečistěte rozpouštědly, vznětlivými ani jedovatými kapalinami. K čištění používejte pouze vlhký hadřík. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com. Likvidace Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Likvidace přepravního obalu Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle ekologicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti. Nebezpečí udušení! Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte. Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-mail :support@ts.guede.com ČEŠTINA43
