PTP 6 A1 - Řezný kotouč PARKSIDE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PTP 6 A1 PARKSIDE ve formátu PDF.
| Typ výrobku | Řezací kotouč |
| Značka | Parkside |
| Model | PTP 6 A1 |
| Určené použití | Řezání kovů, včetně nerezové oceli |
| Průměr (odhad) | 150 mm |
| Upínací otvor (odhad) | 22,2 mm |
| Tloušťka (odhad) | 1,6 mm |
| Maximální rychlost | Musí odpovídat rychlosti použité brusky |
| Brusný materiál | Korund nebo karbid křemíku (podle modelu) |
| Datum spotřeby | 08/2023 |
| Datum výroby | 08/2020 |
| Příslušenství pro | Úhlová bruska (není součástí) |
| Neschváleno pro | Boční broušení, ruční broušení, broušení za mokra |
| Požadované ochranné vybavení | Brýle, rukavice, protiprachová maska, chrániče sluchu |
| Skladování | Chraňte před vlhkostí, nárazy a extrémními teplotami |
| Kontrola před použitím | Zkontrolujte, zda není prasklý, odštípnutý nebo deformovaný |
| Montáž | Postupujte podle pokynů stroje a výrobce |
| Likvidace | Obal recyklovatelný, výrobek odevzdejte ve sběrném dvoře |
| Zákaznický servis Francie | 0800904879 / owim@lidl.fr |
| Zákaznický servis Belgie | 080071011 / owim@lidl.be |
Často kladené otázky - PTP 6 A1 PARKSIDE
Dotazy uživatelů ohledně PTP 6 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Řezný kotouč ve formátu PDF zdarma! Najděte svůj návod PTP 6 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PTP 6 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PTP 6 A1 PARKSIDE
Pokyny k montáži, obsluze a bezpečnostní pokyny
SK
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 71
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 88
Einleitung Seite 4
Použití ke stanovenému účelu ...... Strana 72
Bezpečnostní pokyny ...... Strana 73
Všeobecné bezpečnostní pokyny pro řezné kotouče. . . . . . . Strana 73
Výběr řezných kotoučů pro správné použití. . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 74
Skladování řezných kotoučů. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 74
Před použitím řezných kotoučů ...... Strana 74
Návod k montáži.... Strana 75
Provoz řezání ...... Strana 75
Bezpečnostní pokyny pro všechny typy použití ..... Strana 76
Zpětný ráz a související bezpečnostní pokyny. . . . . . . . . . . . . Strana 79
Bezpečnostní pokyny pro odbrušování ...... Strana 80
Instalace Strana 83
Význam symbolů Strana 84
Zlikvidování.... Strana 87
ŘEZNÉ KOTOUČE PERFORMANCE
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.
- Použití ke stanovenému účelu
Tento výrobek je ideální pro řezání kovových obrobků, včetně nerezové oceli. Jakékoliv jiné použití se považuje za neodborné a skrývá značné riziko nehody. Výrobce nepřebírá žádnou odpovědnost za škody způsobené neodborným použitím.
Výrobek není určen pro použití k podnikatelským účelům.
Bezpečnostní pokyny
PŘED PRVNÍM POUŽITÍM PRODUKTU SE DŮVĚRNĚ OBEZNAMTE SE VŠEMI OBSLUŽNÝMI A BEZPEČNOSTNÍMI POKYNY! PŘILOŽTE TAKÉ VŠECHNY PODKLADY PŘI ODEVZDÁNÍ PRODUKTU TŘETÍM OSOBÁM! USCHOVEJTE VŠECHNY BEZPEČNOSTNÍ POKYNY A UPOZORNĚNÍ PRO MOŽNÉ BUDOUCÍ POUŽITÍ!
Všeobecné bezpečnostní pokyny pro řezné kotouče
- Rezné kotouče jsou náchylné k poškození. Při manipulaci s řeznými kotouči dbejte zvýšené opatrnosti.
Před použitím zkontrolujte řezné kotouče na poškození. Nepoužívejte žádné poškozené nebo nesprávně sestavené řezné kotouče.
- Řezné kotouče na broušení se nesmí používat po uplynutí doby použitelnosti. Platné datum je uvedeno na nástrojích.
Výběr řezných kotoučů pro správné použití
■ Respektujte všechna bezpečnostní pokyny příslušející k řezným kotoučům stejně jako poznámky ke správnému použití a bezpečnostní pokyny.
- Skladování řezných kotoučů
■ Manipulujte a přepravujte řezné kotouče s opatrností.
Skladujte řezné kotouče tak, aby nebyly vystaveny mechanickému namáhání nebo poškození faktory životního prostředí (tj. vlhkostí).
Před použitím rezných kotoučů
Vždy rezné kotouče zkontrolujte pred použitím na poškození.
Nepoužívejte žádné poškozené řezné kotouče.
Tvorba koroze nebo jiné známky chemických nebo mechanických změn montážního zařízení může způsobit předčasné selhání nástroje.
- Řezné kotouče nesmí být instalovány na stroje jejichž otáčky překračují maximální otáčky řezného kotouče.
Před použitím si, prosím, prostudujte manuál svých elektrických nástrojů.
Návod k montáži
Podle pokynů dodaných s řezným kotoučem a výrobcem stroje pro montáž řezných kotoučů.
Ujistěte se, že používáte kartáče a řezné kotouče pouze s přístroji, které mají vhodné upevnění na nástroj.
Po montáži vždy provedte malý test chodu. Nepřekračujte maximální otáčky uvedené na rezném kotouči.
Provoz řezání
■ Postupujte podle pokynů k použití poskytnutých výrobcem elektrického nástroje.
Před použitím namontujte všechna bezpečnostní příslušenství stroje.
Používejte vhodné osobní ochranné vybavení podle stroje a typu použití jako: ochranu obličeje a brýle, ochranu sluchu, ochrana dýchacích cest, bezpečnostní obuv, pracovní rukavice a další nezbytné ochranné oděvy.
Použijte pouze řezný kotouč pro odpovídající řezné práce.
Pro úhlové brusky s ručními brusnými nástroji zasuňte řezací přípravek rovnoměrně do řezací mezery. Nenaklánějte ruční stroj.
Vypněte ruční úhlovou brusku a nechte ji přestat otáčet před položením na zem nebo na dílenský stůl.
Bezpečnostní pokyny pro všechny typy použití
Bezpečnostní pokyny pro odbrušování
Nepoužívejte žádné zařízení výslovně neurčené pro použití s a nedoporučené výrobcem. Schopnost úspěšně namontovat zařízení k vašemu elektrickému nástroji v žádném případě nezaručuje bezpečné použití.
Maximální otáčky nástavce musí být alespoň stejně vysoké jako otáčky elektrického nástroje. Přídavná zařízení v chodu při otáčkách, které překračují jejich maximální jmenovité otáčky, se mohou rozbít, uvolnit se z elektrického nářadí a způsobit zranění.
Vnější průměr a tlouštka přídavného zařízení musí odpovídat požadavkům na velikost vašeho elektrického nástroje. Nesprávně naměřená přídavná zařízení nemohou být dostatečně odstíněna nebo kontrolována.
- Rezné kotouče se musí přesně hodit na vřeteno vašeho elektrického nástroje. Přídavná zařízení, která se přesně nehodí na vřeteno vašeho elektrického nástroje, se otáčejí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.
Nepoužívejte žádná poškozená přídavná zařízení. Před použitím vždy zkontrolujte přídavná zařízení na poškození. Zkontrolujte rezné kotouče na lomy a praskliny.
Pokud elektrický nástroj nebo přídavné zařízení upustíte, zkontrolujte je na poškození nebo použijte nepoškozená přídavná zařízení. Vy a všichni lidé ve vašem okolí byste se měli zdržovat na jiné úrovni než je rotující nástavec, jakmile ho namontujete.
Používejte ochranný oděv. V případě potřeby používejte plnou ochrannou masku, ochranu očí nebo bezpečnostní brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo ochrannou zástěru, abyste se chránili před řezáním a materiálovými částicemi. Bezpečnostní brýle chrání vaše oči proti ve vzduchu letícím cizím předmětům, které se mohou vyskytnout v průběhu mnoha typů práce. Ochranná prachová maska nebo dýchací ochranná maska filtrují prach generovaný během používání. Delší vystavení hlasitým zvukům může vést ke ztrátě sluchu.
Ujistěte se, že každý, kdo vstoupí do vašeho pracovního prostředí, používá příslušný osobní ochranný oděv. Úlomky objektu, na kterém pracujete nebo úlomky z vašich přídavných zařízení mohou letět okolo a způsobit zranění i mimo vaše přímé pracovní okolí.
Udržujte napájecí kabel daleko od všech rotujících přídavných zařízení nástroje. Pokud ztratíte kontrolu nad zařízením, může být napájecí kabel oddělen nebo zachycen, což může způsobit, že se rotující přídavné zařízení dostane do kontaktu s vaší rukou nebo paží.
Před nastavením svého elektrického nástroje nechte přídavná zařízení nástroje úplně zastavit. Rotující přídavná zařízení mohou přijít do kontaktu s povrchem. To může způsobit, že ztratíte kontrolu nad elektrickým nástrojem, což vede ke zranění vás nebo jiných osob.
Při přenášení elektrického nářadí vypněte jeho napájení. Váš oděv se jinak může zamotat do rotujícího přídavného zařízení, což může způsobit zranění.
Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou takové materiály zapálit.
Zpětný ráz a související bezpečnostní pokyny
Zpětný ráz je náhlá reakce vznikající, když se otáčející nástavec elektrického nářadí, jako je řezný kotouč, zadrhne nebo zasekne.
Zpětný ráz je výsledkem nesprávného použití elektrického nástroje. Respektujte následující bezpečnostní opatření k zabránění zpětnému rázu:
Vždy udržujte pevný úchop elektrického přístroje a použijte všechny dostupné další rukojeti pro lepší kontrolu zpětného rázu.
Stále udržujte bezpečnou vzdálenost svých rukou od rotujícího přídavného zařízení. V případě zpětného rázu může přídavné zařízení přijít do styku s vaší rukou.
Udržujte své tělo mimo oblast, do které se dostane elektrické nářadí v případě zpětného rázu. V případě zpětného rázu, vaše elektrické nářadí skočí do opačného směru, ve kterém se pohybuje řezný kotouč.
Dbejte zvýšené opatrnosti při práci na rozích, ostrých hranách apod. Zabraňte svým přídavným zařízením nástroje, aby přeskočily zpět od obráběného dílce a uvízly.
Rotující přídavné zařízení nástroje má sklon k uvíznutí při práci na rozích, ostrých hranách nebo když odskočí od obráběného dílce. To vede ke ztrátě kontroly nebo zpětnému rázu.
Bezpečnostní pokyny pro odbrušování
Bezpečnostní kryt musí být připojeny k elektrickému nářadí a nastaven tak, aby byla zaručena maximální bezpečnost, to jest, aby pokud možno co nejmenší část řezného kotouče byla otevřena vůči pracující osobě. Účel bezpečnostního krytu je krýt pracující osobu proti úlomkům nebo náhodnému kontaktu se řezným kotoučem.
- Řezací kotouče jsou určené k Řezání materiálů s použitím pouze hrany disku. Když vyvinete tlak ze strany Řezného kotouče může způsobit jeho prasknutí.
Vždy používejte nepoškozené upínací příruby správné velikosti a správnou formu pro řezný kotouč, který jste vybrali k použití. Správná příruba podpírá řezný kotouč a tím minimalizuje riziko jeho prasknutí. Příruby pro řezné kotouče se mohou lišit od přírub pro brusné kotouče.
Zabraňte tomu, aby se váš řezný kotouč zablokoval a nevyvíjejte přílišný tlak. Neprovádějte žádné příliš hluboké řezy. Přetížení řezacího kotouče zvyšuje riziko jeho zadření nebo zablokování a tím pravděpodobnost zpětného rázu nebo poškození samotného nástavce.
Zajistěte oblast před a za rotujícím řezným kotoučem. Pokud se řezný kotouče v obrobku pohybují od sebe, může být odmrštěn v případě zpětného nárazu elektrický nástroj s rotujícím kotoučem přímo na vás.
Vypněte zařízení, když se řezný kotouč zasekává nebo pokud chcete přerušit práci. Držte zařízení klidně a umožněte všem otáčejícím se dílům, aby se úplně zastavily. Nikdy se nepokoušejte vytáhnout žádné rotující díly z místa řezu. To může to způsobit zpětný ráz.
Přístroj nezapínejte, dokud je ještě v obrobku. Váš řezný kotouč by měl dosáhnout svých plných otáček než budete pokračovat v úhlovém broušení. V opačném případě se řezný kotouč může zaseknout, odskočit od obrobku a způsobit zpětný ráz.
Podpůrné desky a velký obrobek k předcházení nebezpečí zpětného rázu v důsledku zaseknutého řezného kotouče. Velké obrobky se mohou ohnout vzhledem ke své vlastní hmotnosti. Podepřete velké obrobky na obou koncích a v blízkosti místa řezu.
Bud'te velmi opatrní při řezání do stávajících zdí a jiných oblastí, kde je omezené vidění. Váš řezný kotouč může v případě zpětného rázu přijít do vedeními plynu a vody a přívody elektriny nebo jinými předměty.

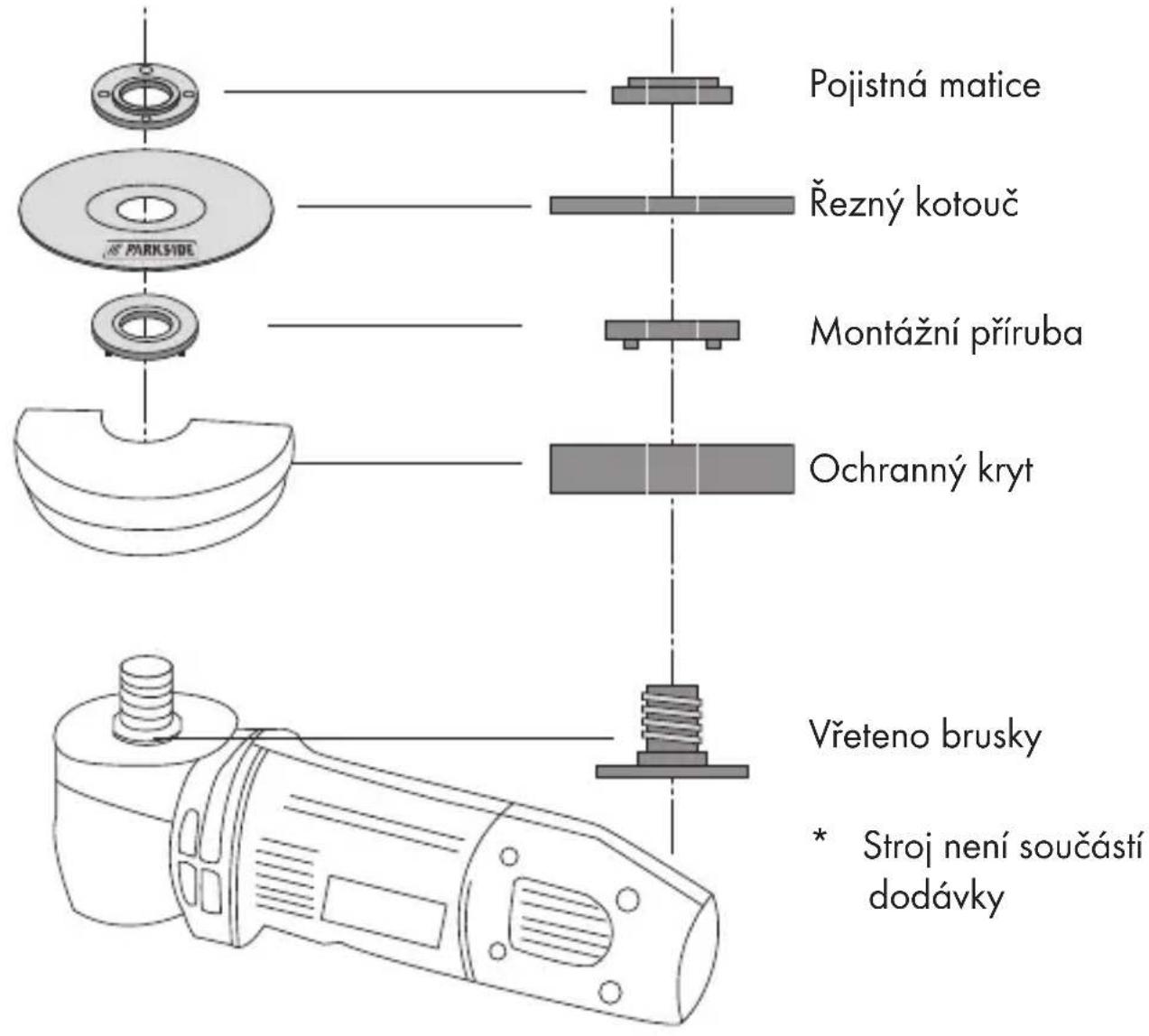

Instalace
Není schválen pro ruční nebo ručně vedené broušení
Není schválen pro mokré broušení
Není schválen pro stranové broušení
Nepoužívejte, pokud je poškozené
Schválené pouze s opěrnou podložkou
Schválené pouze pro mokré řezání
Dbejte na všechny bezpečnostní pokyny
Používejte ochranu očí
Noste bezpečnostní přilbu
Noste ochranu sluchu
Noste bezpečnostní rukavice
Noste protiprachovou masku
Odpojte ze zásuvky
Pouze pro hrubování / Pouze pro broušení
Nevhodné pro hrubování
Pouze pro řezání
Nevhodné pro řezání
Neschváleno pro práci s kovy
Schváleno pouze pro opracovávání kovů
Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
Servis
CZ
Servis Česká republika
Tel.:800600632
E-Mail:owim@lidl.cz
Datum platnosti: 08/2023
Všeobecné bezpečnostné pokyny pre rezné kotúče ..... Strana 90
Pred použitím rezných kotúčov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 91
Pokyny na montáž .... Strana 92
Rezanie .... Strana 92
Význam symbolov.... Strana 101
Likvidácia.... Strana 104
Všeobecné bezpečnostné pokyny pre rezné kotúče
■ S reznými kotúčmi manipulujte a prepravujte ich s opatrnostou.
■ Rezné nástroje skladujte tak, aby neboli vystavené mechanickému pnutiu alebo poškodeniu faktormi okolitého prostredia (t.j. vlhkost').
Pred použitím si preštudujte návod k vášmu elektrickému zariadeniu.
Pokyny na montáž
Odskočenie je výsledkom nevhodného použitia elektrického nástroja. Dbajte na nasledovné bezpečnostné pokyny, aby ste zabránili odskočeniu:
Používajte ochranu zraku
Používajte bezpečnostnú prilbu
Používajte bezpečnostné rukavice
