PTP 6 A1 - Trennscheibe PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Trennscheibe
Marke	Parkside
Modell	PTP 6 A1
Verwendungszweck	Schneiden von Metallen, einschließlich Edelstahl
Durchmesser (geschätzt)	150 mm
Bohrung (geschätzt)	22,2 mm
Dicke (geschätzt)	1,6 mm
Maximale Drehzahl	Muss der verwendeten Winkelschleifer-Drehzahl entsprechen
Schleifmaterial	Korund oder Siliziumkarbid (je nach Modell)
Verfallsdatum	08/2023
Herstellungsdatum	08/2020
Zubehör für	Winkelschleifer (nicht enthalten)
Nicht zugelassen für	Seitenschleifen, Handschleifen, Nassschleifen
Erforderliche Schutzausrüstung	Schutzbrille, Handschuhe, Staubmaske, Gehörschutz
Lagerung	Geschützt vor Feuchtigkeit, Stößen und extremen Temperaturen
Prüfung vor Gebrauch	Auf Risse, Absplitterungen oder Verformungen prüfen
Montage	Anweisungen der Maschine und des Herstellers befolgen
Entsorgung	Verpackung recycelbar, Produkt im Wertstoffhof
Kundendienst Frankreich	0800904879 / [e-mail]
Kundendienst Belgien	080071011 / [e-mail]

Häufig gestellte Fragen - PTP 6 A1 PARKSIDE

Welche Materialien kann ich mit dieser Parkside PTP 6 A1 Trennscheibe schneiden?

Diese Scheibe ist zum Schneiden von Metallteilen, einschließlich Edelstahl, konzipiert. Verwenden Sie sie nicht für andere Materialien wie Holz oder Stein.

Welche Art von Winkelschleifer sollte ich verwenden?

Verwenden Sie einen Winkelschleifer, der für eine Scheibe mit 150 mm Durchmesser und 22,2 mm Bohrung geeignet ist. Stellen Sie sicher, dass die Drehzahl die auf der Scheibe angegebene Höchstdrehzahl nicht überschreitet.

Kann ich diese Scheibe zum Schleifen verwenden?

Nein, diese Scheibe ist ausschließlich zum Trennen konzipiert. Sie ist nicht zugelassen für Seitenschleifen, Handschleifen oder Nassschleifen.

Wie überprüfe ich den Zustand der Scheibe vor der Verwendung?

Überprüfen Sie die Scheibe visuell auf Risse, Absplitterungen, Verformungen oder Rost. Verwenden Sie niemals eine beschädigte Scheibe. Überprüfen Sie auch das Verfallsdatum (08/2023).

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille, Schutzhandschuhe, eine Staubmaske und einen Gehörschutz. Eine Schutzschürze wird empfohlen.

Wie vermeide ich Rückschlag?

Halten Sie den Winkelschleifer fest, verwenden Sie den Zusatzgriff, zwingen Sie den Schnitt nicht und vermeiden Sie Arbeiten in Ecken oder an scharfen Kanten. Halten Sie Ihre Hände vom Schnittbereich fern.

Kann ich einen Winkelschleifer ohne Schutzhaube verwenden?

Nein, die Schutzhaube muss stets angebracht und richtig eingestellt sein, um die Exposition gegenüber der Scheibe zu minimieren. Sie schützt vor Spritzern und versehentlichem Kontakt.

Wie lagere ich diese Scheibe richtig?

Lagern Sie die Scheibe geschützt vor Feuchtigkeit, Stößen und extremen Temperaturen. Vermeiden Sie mechanische Belastungen und halten Sie sie von Kindern fern.

Was tun, wenn die Scheibe blockiert?

Stoppen Sie sofort den Winkelschleifer und warten Sie, bis die Scheibe vollständig zum Stillstand gekommen ist. Versuchen Sie nicht, das Werkstück zu entfernen, während die Scheibe noch dreht. Überprüfen Sie die Scheibe vor dem Weiterarbeiten.

Wie entsorge ich dieses Produkt?

Die Verpackung (Karton, Kunststoff) ist recycelbar. Die gebrauchte Scheibe muss auf einem Wertstoffhof oder an einer Sammelstelle für Metallabfälle abgegeben werden. Erkundigen Sie sich bei Ihrer Gemeinde.

BEDIENUNGSANLEITUNG PTP 6 A1 PARKSIDE

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

DISQUES À TRONÇONNER PERFORMANCE

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 3

Bestimmungsgemäße Verwendung...... Seite 4

Sicherheitshinweise Seite 5

Allgemeine Sicherheitshinweise für Trennscheiben. . . . . . . . . . . Seite 5

Auswahl von Trennscheiben für einen ordnungsgemäßen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Lagerung von Trennscheiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Vor der Inbetriebnahme der Trennscheiben.... Seite 6

Anleitung zum Aufspannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Trennschleifbetrieb.... Seite 7

Sicherheitshinweise für alle Anwendungen ..... Seite 8

Rückschlag und entsprechende Sicherheitshinweise ..... Seite 11

Sicherheitshinweise zum Trennschleifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Montage Seite 15

Bedeutung von Kennzeichnungen...... Seite 16

Entsorgung Seite 19

TRENNSCHEIBEN PERFORMANCE

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt eignet sich bestens zum Trennen von Werkstücken aus Metall, inklusive Edelstahl. Jede andere Verwendung gilt als unsachgemäß und birgt ein erhebliches Unfallrisiko. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Verwendung entstehen.

Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Sicherheitshinweise

MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN BEDIEN- UND SICHERHEITSHINWEISEN VERTRAUT! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS! BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise für Trennscheiben

Trennscheiben sind bruchempfindlich. Äußerste Sorgfalt ist beim Umgang mit Trennscheiben zwingend erforderlich.

Kontrollieren Sie Trennscheiben vor der Inbetriebnahme auf Beschädigungen. Verwenden Sie keine beschädigten, falsch eingespannten bzw. eingesetzten Trennscheiben.

Trennscheiben dürfen nach Ablauf des Verfallsdatums nicht mehr verwendet werden. Angaben zum Verfallsdatum finden Sie auf den Werkzeugen.

- Auswahl von Trennscheiben für einen ordnungsgemäßen Gebrauch

- Beachten Sie die Sicherheitshinweise auf den Trennscheiben sowie die Verwendungsbeschränkungen oder Sicherheitshinweise.

Lagerung von Trennscheiben

Trennscheiben sind mit Vorsicht zu behandeln und zu transportieren.

Trennscheiben sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umwelteinflüssen (z. B. Feuchtigkeit) ausgesetzt sind.

- Vor der Inbetriebnahme der Trennscheiben

Trennscheiben sind vor jeder Inbetriebnahme einer Sichtprüfung zu unterziehen.
■ Verwenden Sie keine beschädigten Trennscheiben.
Rostverfärbungen oder andere Anzeichen chemischer oder mechanischer Veränderungen am Besteckungsmaterial kann vorzeitiges Versagen der Trennscheiben verursachen.
Trennscheiben dürfen nicht auf Maschinen montiert werden, deren Drehzahl über der höchstzulässigen Drehzahl der Trennscheibe liegt.

■ Lesen Sie vor dem Gebrauch die Bedienungsanleitung Ihres Elektrowerkzeugs durch.

Anleitung zum Aufspannen

Das Aufspannen der Trennscheibe muss gemäß der Anleitung des Maschinenherstellers erfolgen.
Achten Sie darauf, Trennscheiben nur an Geräten mit passender Werkzeugaufnahme zu verwenden.
Führen Sie nach jedem Aufspannen einen kurzen Probelauf durch. Überschreiten Sie dabei nicht die gekennzeichnete Arbeitshöchstgeschwindigkeit (Drehzahl) der Trennscheibe.

Trennschleifbetrieb

• Beachten Sie die Benutzerhinweise des Elektrowerkzeugsherstellers.
  ■ Bringen Sie alle Schutzeinrichtungen vor der Inbetriebnahme an die Maschine an.
  ■ Verwendung persönlicher Schutzausrichtung entsprechend der Maschinen- und Anwendungsart, wie z. B.: Augen- und Gesichtsschutz, Gehörschutz, Atemschutz, Sicherheitsschuhe, Schutzhandschuhe oder sonstige Schutzkleidung.
  ■ Führen Sie nur Schneidarbeiten durch, die für die Trennscheibe geeignet sind.

Führen Sie beim Winkelschleifen mit Handschleifmaschinen die Trennscheibe gerade in den Trennspalt ein. Verkanten Sie nicht die Handschleifmaschine.

Den Hand-Winkelschleifer vor dem Ablegen auf dem Boden oder der Werkbank abschalten und den Stillstand des Geräts abwarten.

- Sicherheitshinweise für alle Anwendungen

Sicherheitshinweise zum Trennschleifen

■ Verwenden Sie kein Zubehör, dass vom Hersteller nicht speziell für das Elektrowerkzeug vorgesehen und empfohlen wurde. Auch wenn das Zubehör an Ihr Elektrowerkzeug befestigt werden kann, garantiert dies keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens genauso hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller dreht als zulässig ist, kann zerbrechen, sich vom Elektrowerkzeug lösen und zu Verletzungen führen.

Außendurchmesser und Dicke des Einsatzwerkzeuges müssen den Größenangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Trennscheiben müssen exakt auf die Aufnahmespindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Aufnahmespindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zu Verlust der Kontrolle führen.

■ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Trennscheiben auf Risse und Verschleiß.

Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Sie und alle in der Nähe befindlichen Personen, sollten sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs halten, sobald Sie das Einsatzwerkzeug eingesetzt haben.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung einen Vollgesichtsschutz, Augenschutz oder eine Schutzbrille. Tragen Sie soweit erforderlich eine Staubmaske, Gehörschutz, Schutzhandschuhe oder eine Spezialschürze, die Schneid- und Materialpartikel von Ihnen fernhalten. Mit der Schutzbrille schützen Sie Ihre Augen vor herumfliegenden Fremdkörpern, die bei verschiedenen Anwendungen entstehen können. Die Staub- oder Atemschutzmaske filtert den bei der Anwendung entstehenden Staub. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie darauf, dass jeder, der den Arbeitsbereich betritt, eine entsprechende persönliche Schutzausrüstung trägt. Bruchstücke des Werkstücks oder gebrochene Stücke des Einsatzwerkzeugs können umherfliegen und auch außerhalb des direkten Arbeitsbereichs zu Verletzungen führen.
- Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Warten Sie, bis das Einsatzwerkzeug zum völligen Stillstand gekommen ist, bevor Sie das Elektrowerkzeug ablegen. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten. Sie könnten dadurch die Kontrolle über das Elektrowerkzeug verlieren und sich oder andere verletzen.
Schalten Sie das Elektrowerkzeug ab, während Sie es mit sich herumtragen müssen. Ihre Kleidung könnte sich sonst im drehenden Einsatzwerkzeug verfangen und das Einsatzwerkzeug Sie verletzen.
■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken können diese Materialien entzünden.

Rückschlag und entsprechende Sicherheitshinweise

Ein Rückschlag ist die plötzliche Reaktion eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie z. B. eine Trennscheibe.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Befolgen Sie folgende Vorsichtsmaßnahmen um einen Rückschlag zu verhindern:

- Halten Sie das Elektrowerkzeug gut fest und verwenden Sie, falls vorhanden, immer den Zusatzgriff Ihres Elektrowerkzeugs, um den Rückschlag besser kontrollieren zu können.

■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich sonst bei einem Rückschlag über Ihre Hand bewegen.

■ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Trennscheibe an der Blockierstelle.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, sich zu verklemmen. Die Folge davon ist ein Rückschlag oder ein Kontrollverlust.

Sicherheitshinweise zum Trennschleifen

Die Schutzhaube muss sicher am Elektrowerkzeug angebracht werden und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h., der kleinstmögliche Teil der Trennscheibe zeigt offen zur Person, die das Werkzeug bedient. Aufgabe der Schutzhaube ist es, die Person, die das Werkzeug bedient, vor Bruchstücken oder vor zufälligem Kontakt mit der Trennscheibe zu schützen.

Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Trennscheiben kann sie zerbrechen.

■ Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Trennscheibe. Geeignete Flansche stützen die Trennscheibe und verringern so die Gefahr eines Trennscheibenbruchs.

Flansche für Trennscheiben können sich von den Flanschen für Schleifscheiben unterscheiden.

Vermeiden Sie ein Blockieren der Trennscheiben oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Bruchs des Einsatzwerkzeugs.

■ Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Fall eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

Schalten Sie das Gerät aus, falls sich die Trennscheibe verklemmt haben sollte oder Sie die Arbeit unterbrechen wollen. Halten Sie das Gerät ruhig und warten Sie bis zum völligen Stillstand der Scheibe. Versuchen Sie nie, die noch laufende Trennscheiben aus dem Schnitt zu ziehen. Sie könnten sonst einen Rückschlag verursachen.

Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Die Trennscheibe sollte erst ihre volle Drehzahl erreicht haben, bevor Sie den Schnitt fortsetzen. Die Scheiben könnten andernfalls verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
Stützen Sie Platten oder große Werkstück ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkzeugstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.
Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche.

Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder anderen Objekten, einen Rückschlag verursachen.

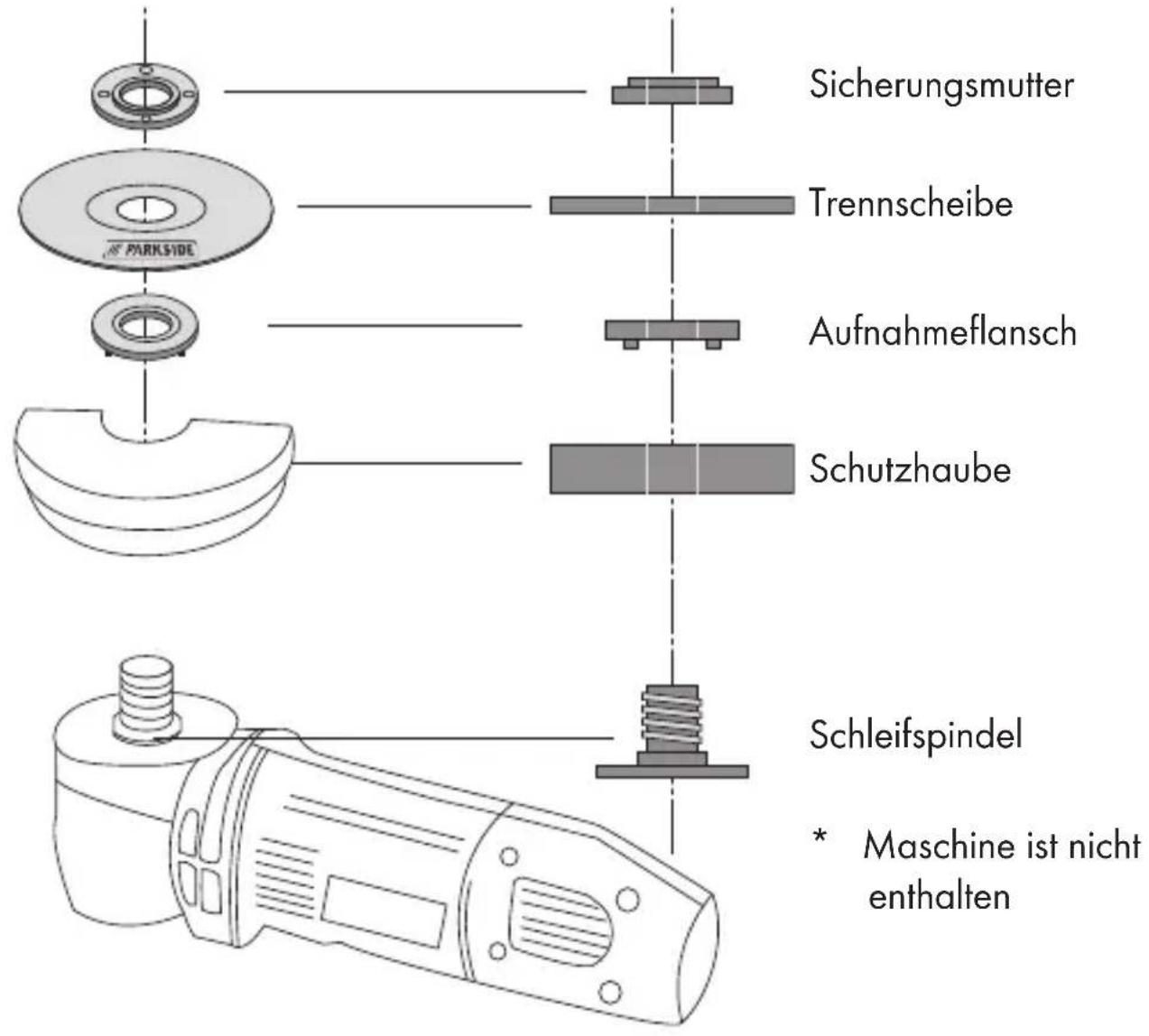

Montage

Sicherungsmutter Trennscheibe Aufnahmeflansch Schutzhaube Schleifspindel * Maschine ist nicht enthalten

● Bedeutung von Kennzeichnungen

Nicht zulässig für Freihand- und handgeführtes Schleifen

Nicht zulässig für Nassschleifen

Nicht zulässig für Seitenschleifen

Nicht benutzen, falls beschädigt

Nur zulässig in Verbindung mit einem Stützteller

Nur zulässig für Nassschnitt

Sicherheitshinweise beachten

Augenschutz benutzen

Schutzhelm tragen

Gehörschutz benutzen

Handschuhe benutzen

Staubmaske anlegen

Netzstecker ziehen

Nur zum Schruppen / Nur zum Schleifen

Nicht zum Schruppen

Nur zum Trennen

Nicht zum Trennen

Nicht für die Bearbeitung von Metall verwenden

Nur für die Bearbeitung von Metall verwenden

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Service

Service Deutschland

Tel.: [phone]

E-Mail:[e-mail]

Service Österreich

Tel.:[phone]

E-Mail:[e-mail]

Service Schweiz

Tel.:[phone]

E-Mail:[e-mail]

Gültigkeitsdatum: 08/2023

Herstellungsdatum: 08/2020

VD 08/2023 OWIM PD 08/2020
