NÁVOD K OBSLUZE PSS 65 B1 PARKSIDE

Překlad originániho provozniho námodu

DE AT CH

CZ Překlad originálniho provozniho námodu

Inhalt

Einleitung. 5

Bestimmungsgemäß

Verwendung 5

pro elektrické náradí 81

Dalsí bezpečnostní poukyny......83

Zbvyajici rizika. 84

Montáž 84

Postaveni 85

Montáž ostríci stanice 85

Obsluha. 85

Zapnutiavypnuti 85

Ostreni vrtaku 86

Ostrení sekáču a dlát. 86

Ostreninozù 86

Ostreni nuzek 87

Vymena brusného kotouče. 87

Cisténia udrzba. 88

Cisteni 88

Skladování 88

Odklizenia ochrana okoli......88

Náhradní díly/Příslušenstvi......88

Hledáni chyb. 89

Záruka 90

Opravna 91

Service-Center. 91

Dovozce 91

Překlad originániho
prohlášeni o shodě CE......109

Rozvinuté náčrtky 111

Uvod

Blahopřejeme vám ke koupi vaseho nového prístroje. Rozhodli jste se pro vysoce kvalitní vyrobek.

Kvalita tohoto pristroje byla kontrolovana bēhem výroby a byla provedena také závěrečná kontrola. Tim je zarucena funkč-nost pristroje.

Navod k obsluze je soucasti tohoto vrobku. Obsahuje dulezite pouny tykajci se bezpecnosti, pouzivania likvidace. Pred pouzitim vyrobku seseznamte se vsemi pouny k obsluze a bezpecnosti. Vyrobek pouzivejte jen k popsanym ucelum a v ramci uvedenych oblasti pouziti.

Návod dobře uschoveje a pri pré-dávání vyrobku třetimu prédeje i vsechny podklady.

Učel použití

Ostrici stanice je vchodná k ostrení nastrojú (napr. vrtákù, nožú, nužek, sekáčú, dlát).

Přistroj není vchodný pro vsechny ostatné druhy použiti (například broušeni s nevchodnymi brusnymi nastroji (kotouči), broušeni s chladíci kapalinou āi broušeni materiálů ohrožujících zdraví, např. azbest).

Přistroi je urcen pro použití v domácích dílnach. Nebyl koncipován pro prümyslove trvalé použivani.

Přistroj je určen pro používani dospělymi osobami. Mládež nad 16 let smi pristroj používat pouze pod dohledem.

Vyrobce neruci za skody, které byly zpúsobeny použitim v Rozporu s urcenym ucelem nebo nesprávnou obsluhou.

Obecný popis

Obrázky najdete na prědní a zadní vyklopní straně.

Rozsaḥ dodávky

Přistroj vybalte a zkontrolujte, zda je kompletní.

Obalovy material radne zlikvidujte.

pristroj
- ostrici pripravek na noze a nuzky
- ostricipripravek na vrtaky
- ostrici pripravek na sekace a dlata
- nahradni brusny kotouč
- námod k obsslze

Popis funkce

Ostrici stanice je vchodná k ostrení nastrojú (napr. vrtákù, nožú, nužek, sekáčú, dlát). Za tímtó učelem jsou soucástí baleni tri ruzné ostrici pripravky sloužićí k vedení a také jako bezpečnostní zařazení pri presné ostréní a broušeni.

Funkce ovladacich privkù naleznete v následujićích popisech.

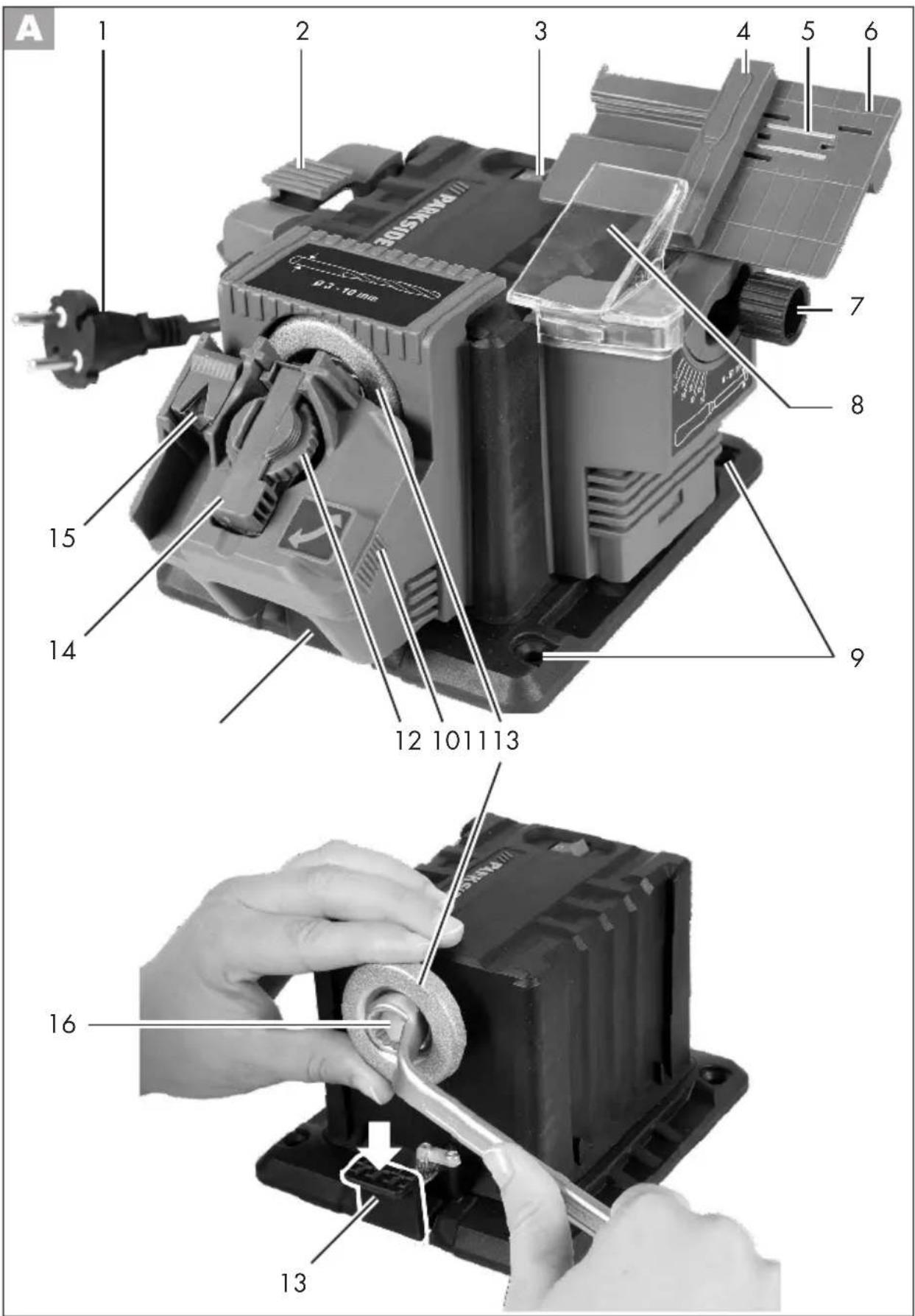

Přehled

1 power zăstrăc
2 ostrici pripravek na noze a nuzky
3 apina/c/ypina
4 Rozpěrka
5 magneticky drzak
6 opera obrobku
7 stavéci sroub pro nastavení uhlu
8 ochranny kryt
9 montázní olvory k montázi na pracovni stól
10 brusny kotouc

11 otočné uchycení vrtáku
12 ryhovaná matice k upevnéni vrtaku
13 odblokovaci paka ostricich pripravku
14 držák vrtáku
15 serizovaci pripravek
16 matice brusnych kotouc

Technické udaje

Ostřicka...PSS 65 B1

Jmenovite vstrupni

napéfí 220 - 240 V~, 50 Hz

Prikon 65 W (S2 10 min)*

Jmenovite otáčky naprázdno n 6700 min Trida ochrany

Druh kryti.. IP 20

Hmotnost (vc. prisluşensv) ....cca 1,37 kg Ühlový rozsah broušeni.... 15^ - 50^

Ostriciykon,prumervrtani.....3-10mm

Ostrici vykon, širka nožu......6 - 51 mm Brusné kotouč

Vnejsi prmer 49,5 mm

Vnitniprumerotvoru.10,14mm

Tloustka 7,9 mm

Brusivo .diamant

Zakladni teleso kov

Provozní rychlost......max. 60 m/s

Pocetotacek max. 23100 min

Hladina akustického flaku

(L_D A) 59,3dB(A)； K_D A = 3 dB

• Po 10 minutovém neprerusovaném provozu je nutné učinit prestávka, dokud se teplota prístroje nesniží, pričemž se od teploty okolí můze odchylovat o max. 2 K (2 °C).

Hodnoty hluku a vibraci byly stanoveny na zaklade norem a narizeni, jmenovanych v prohlaseni o konformite.

BezpečnostníPokyny

Symboly a piktogramy

Symboly na pristroji:

Pozor!

Prctefe si navod k obslze, ktery patri k pristroji a dodrzujte jej.

Noste ochranu oci.

Nebezpeci urazu elektrickym proudem! Pred udrzbarskymi a opravarskymi pracemi vytahnete zastrchu ze zasuvky.

Trida ochrany II (dvojita izolace)

Elektrické pristroje nepatri do domovniho odpadu.

Prümér yrták

Matice brusnych kotouc

Uhel broušeni Velikost obrobku

Na broušeni nožú a nüzek

Otočné uchycení vrtáku

Symboly v návodu:

Vystrażné značky s udaji pro zabràněni škodám na zdrvi anebo věcným škodám.

Prikazové značky s udaji pro prevalci skod.

Pripojte zařízení k sǐtovému napěti.

Vytáhněte sítovou zástrčku.

Noste ochranu sluchu

Informaci znacky s informacemi pro lepsi zachazenis nastrojem.

Vseobecné bezpečnosti poukyny pro elektrické náradi

POZOR!

Pri použivani elektrického náradí je nutné dodržovat nasledujíci základni bezpečnostní opatřeni na ochranu proti urazu elektrickým proudem, nebezpeci poraněni a požáru.

Pred použivánim tohoto elektrického pristroje si prečte tyto pokyny. BezpečnostnimPokyny uchovávejte na vchodné miste.

Pojem „elektrické nářadi“ používaný v bezpečnostnichPokynech se vztahuje na elektrické nářadi napajene z elektrické sítě (prostřrednictvim sitóvoho kabelu) a na elektrické nářadi napajene akumulátorem (bez sitóvoho kabelu).

Bezpečnost práce:

Udržujte pořádek na pracovišti.

Neporadek muze byt pricinou urazu a nehod.

• Respektujte okolni vlivy.

• Nevystavujte elektrické nastroje desti.

• Nepoužívejte elektrické nastroje ve vlhkém nebo mokrém prostředi. Vniknutí vody do elektrického nastroje zvyšuje riziko elektrického Úderu.
  Zajistete dobré osvetlení pracoviste.
• Nepoužívejte elektrické nastroje v mistech s nebezpecim požáru nebo ex

ploze. Elektrické nastroje vytváří jiskry,
které mohou zapálit prach anebo páry.

• Chrahte se préd zasažením elektrickým proudem. Zabrahte dotyku tela s neuzemněnymi součastmi (napr. s potrubím, radiáry, elektrickým plotnami, chladicími pristroji).
• Chrahte vybaveni préd ostatnimi osobami. Nenechejte ostatni osoby, predevsim pak deti, aby se do týkaly elektrického náradí nebo kabelu. Neumožněte temto osobám pristup na vase pracovište.
• Bezpečné uschoveje nepouživané elektrické nastroje. Nepouživané elektrické nastroje skladujte na suchém vysoko položeném nebo uzamčem miste mimo dosah detí.
• Nepochetěžujte elektrické nastroje. Nastroje pracují lépe a spolehlivěji v uvedeném rozsahu vykonú.

• Používejte správné elektrické nastroje.

• Nepoužívejte k težkým pracím stroje se slabým vykonem.

• Nepoužívejte elektrické nastroje k takovym učelum, ke kterym nejsou určeny. Nepoužívejte například ručné okružné pilu k rezáné větví stromů nebo ke štipání d'reva. Používány elektrického nastroje pro jiné učely, než pro které je určeny, muže věst k nebezpečnám situacím.

• Používejte vchodné oděv.

• Nepoužívejte volné oděvy nebo ozdoby, muže dojít k jejich zachycení pohyblivými součástmi.

• Pri praci venku doporučujeme použití protiskluzové obuvi.

• Pokudmate dlouhe vlasy, pouziveje sitku na vlasy.

• Používejte osobní ochranné po-múcky.

• Používejte ochranné brýle. V opac

ném pripadé mûze dojit k urazu oci odletujicimi jiskrami nebo casteckami z broušeni.

• Pri prasnych cinnostech pouzivejte dychaci masku.

• Pripojte odsavani prachu. Pokud je pristroj vybaven pripojkou k odsavani prachu a zachytnym zarizenim musite zajistit, aby byly tyto pristroje pripojeny a spravné pouzivány.

• Nepouživeje kabel k učelüm, ke kterym není určen. Nepouživeje kabel k odpojení zástrčky ze zásuvky. Chraťe kabel preš vysokými teplata mi, olejem a ostrými hranami.
  Zajistete obrobek. Kuchycenio robku pouziveje sklicidla nebo sveraky. Tim zajistite spolehlivejsi uchycenie, nez pouhou rukou.
  Zabrańte neprirozenym poloham tela. Zajistete si stabilni postoj a vždy udržujte rovnováhu. Timto muzete v neocekávanych situacích lépe kontrolovat elektricky nastroj.
  Pečlivočistěte své nastroje. Prí-ciny mnohych nahod tkvi ve špatné udržovaných elektrických nastrojich.

Udrzujte rezné nastroje ostre a ciste, diky tomu budete moci lépe a bezpečnéji pracovat.
- Dodržujte poukny k mazání a vyměne nastrojú.
- Pravidelné kontrolujte privodni kabely elektrickych nastrojú a pri poskození je necheje vyměnit u certifikovanedho servisu.
- Pravidelné kontrolujte prodlužovác kabely a vyměnte je v pripadě, ze dojde k jejich poskození.
- Udržujte rukojeti SUCHá Čisté, chrante je pred oleji a mastnotou.

• Odpoje zăstrčku ze zăsuvky těchto pripadech. Pokud již elektrické nastroje nepoužívate, preš provede

CZ

ním udžby a pri vyměne nastrojú.
Toto preventivné bezpečnostné opatřné
zabrání neumyslnému startu elektrického nastroje.

• Nenecháveje v pristroji klicek uvolnéni sklícidel apod. Pred zapnutím pristroje zkontrolujte, zda jste odstranili klicce a serizovaci pomúcky. Nařadi anebo klicktery se nachází v otáčejíci se casti nastroje, muže vestk poraněním.
  Zabrahte nechtenemu spusteni. Zkontrolujte, zda je vypinač pri pripojovani zastrcky do zasuvky vypnuty.
• Pri práci venku používeje prodlužovaci kabel. Pri práci venku používeje pouze takové prodlužovaci kabely, které jsouk tomuto učelu určeny a které jsou prislušným zpùsobem označeny.
  Budte pozorni, dbeije na to, co delate a pustte se s elektrickym nastrojem Rozumne do prace. Nepouziveje elektricky nastroj, kdyziste unaveni anebo pod vlivem droq, alkoholu anebo lek#. Jediny okamzik nepozornosti pri pouzivanielektrickeho nastroje muze vestk vaznym poranenim.
• Kontrolujte pripadna poskozeni elektrickych nastroju. Timto se zajisti to, ze bezpečnost elektrického nařadi zustáva zachována.
• Pred dalsim použitím elektrických nastrojú musité pečlive zkontrolovat správnou funkci ochrannych zařizení nebo současti, které podléhaji snadnému poskození tak, aby bylo zajistěno použiti v souladu s učelem.
• Zkontrolujte, zda pohyblive soucasti spravnene fungui a nesviraji se nebo zda nedoslo k poskozeni soucasti. Vsechny soucasti museji byt spravne nemontovany a museji splnovat

vsechny podminky k zajisteni spravneho a bezvadného provozu.

• Poskozené soucasti a ochranna za-rizení museji byt správně a rádně opraveny nebo vyměnény v autorizovaném servisu,Pokud není v námodu k obsslze uvedeno jinak.
• Poškozené spínače musi vyměnit servisné středisko vyrobce.

• Nepoužívejte elektrické nastroje s
  vadným spinačem, který neumožnéuje
  vypnutí nebo zapnutí.
  Hrozi nebezpeci urazu.

• Pozor! Použití jin'ych nastrojú a jineho príslušensví pro vás muže znamenat nebezpeci urazu.

• Elektrické nastroje necheje opravit v autorizovaném servisu. Tento elektricky nastroj opodá obecně platným bezpečnostím ustanovením. Opravy smí provest vyhradné autorizovány servis, ktery používa originalní nahradní díly. V opacné prípadě hroží nebezpečí urazu a nehod.

Dalsi bezpečnostníPokyny

• Pripojute pristroi pouze k zasuvce s RCD (Residual Current Device), dimenzovanym na chybovy proudly o hodnote maximálne 30 mA.
• Chrante privodni a prodlužovaci kabel préd brusným kotoučem a štežovou pilou. V pripadé poskození nebo prožnuti ihned odpoje zástrčku ze zásuvky. Nedotýkejte se kabelu dřive, než je odpojen od sítě. Nebezpeci zásahu elektrickým proudem.
  Zastrchu nebo pripojovaci kabel muzev ramci prevalence rizik vymenovat vzdy pouze vyrobce elektrickego pristroje nebo zakaznicky servis.
• Zapněte prístroi až poté, kdy je bezpečné namontován na pracovní plochu.

V rámci prevalence urazù Čskod používejte pouze príslusentvi a pridavná zařizení uvedená v navodu k obsluzenebo doporučovana Čuvädená vyrobcem pristroje.
- Používejte pouze brusné kotouče, jejichž otáčky (vytištené na kotouči) dosahuji alespón hodnoty uvedené na typovém stitku pristroje.
- Pred použitím brusné kotouč vizuálne zkontrolujte. Nepoužívejte poskozené nebo zdeformováne brusné kotouč. Opotřebovaný brusné kotouč vyměnte.
- Upozornujeme, ze jiskry vznikajici pri brouseni mohou prestdavovat riziko -napriklad mohouzasahnout osoby nebo zapalit hoilave latky.
- Do prostoru mezi brusným kotoučem a chránicem profi jiskram nebo do blízkosti ochrannych krytů nikdy nezasahujte presty. Hroží nebezpečí zhmožděné.
- Otácejíci se soucásti pristroje nelze z provoznich dūvodu zakráty. Pri przycki Proto postupujte obezřetné a obrobek dobře pridržujte, aby neskloszl, protoze BYSTE SE TAK mohli dotknout rukama brusného pásu nebo brusného kotouče.
- Obrobek se pri broušeni zahríva. Nedotýkejte se opracovaného mista, nechce jej nejdříve ochladit. Hroží nebezpečí popálení. Používejte chladici prostředek nebo podobné způsob zchlazení.
- S pristrojem nepracujete, citite-li se unaveni nebo jste pod vlivem alkoholu ci leku. Praci vzdy prokladeje pravidelnymi prestavkami.
Vypnete pristroj a vytahnete sifovou zastrku ze zasuvky v techtto pripech:
- uvolněni zablokovaného brusného nastroje
- pripojovaci kabel je poskozeny nebo zamotaný
neobvykle ruchy

Zbývajíci rizika

I kdyz toto elektrické nařadi obsluhujete v souladu s predpisy, stale existuju zbyvajici rizika. V souvislosti stechnologi a konstrukci tohoto elektrického nařadi se mohou vyskytovat nasledujici rizika:

a) Poskozeni plic, nebudete-li nosit vchodou ochranu dychacich cest.
b) Poškození sluchu, nebudete-li nosit vchodnou ochranu sluchu.
c) Ujmy na zdraví v těchto prípadech:

• Dotkete-li se brusnych nastrojna nezakrytovanych mistrech.
• Odmrsteni soucasti z obrobku nebo poskozenych brusnych kotoucu.

d) poskozeni zdravi plynouci z vibraciruky a paze,Pokud se pristroj pouzivadelsi dobu nebo neni nalezite veden audrozovan.

Varovani! Toto elektrické náradí vytváři během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti omezovat aktivné nebo pasivné lékarsté implantáty. Pro snizeni nebezpecí vázneho nebo smrtelného zraněni doporučujeme osobám s lékarstými implantáty préd obsluhou stroje konzultovat implantát se svym lékarém a vyrobcem

Montáž

Pozor! Nebezpeci poraněni!

• Dbeje na to, abyste meli dostatekmistapro praci a neohroziliostatni osoby.

• Pred uvedenim do provozu musi
  být rádně namontovány vsechny
  kryty a ochranná zařizení.

• Než začnete prístroj nastavovat, vytáhněte sítový kabel ze zásuvky.

Postaveni

Ostrici stanici postavte na pevný podklad a zarizení zafixujte. V ideálnim pripadě príšroubujte vrtacku k podkladu. K tomu vyuzijte montáznich otvorů pro montáž na pracovní stú (A 9) ve spodní desce.

Montázní srouby a matice nejsou soucásti dodávky.

Montáž ostrici stanice

1. Zvolte některy ze tri ostřicích pripravku.
2. Chcete-li ostrici stanici odebrat z praccovni polohy, je nutne stisknout blokovaci paku ostricich pripravkn (A 13) smerem dolu.
3. Ostruci stanici vytihnete po vodicich listach nahoru.
4. Vúložnych polohach vpravo a vlevo nejsou ostrici pripravky zafixovány a lze je snadno vytahnout nahoru z vodićich list.
5. Chcete-li zvoleny ostrici pripravek zafixovat v pracovni poloze,zasunte takovy pripravek shora do vodicich list. Zatlačte ostrici pripravek dolu, až sezacvaknutim zapadne.

Ostrici nastroje prydstavuji zaroen také bezpečnostni zarizeni. Zarizeni nikdy nepouživeje bez ostriciho pripravku. Hrozi nebezpeci poraneni.

Obsluha

Pozor! Nebezpeci poraněni!

ed jakoukoli prací na pristroji vytáhněte sítovou zástrčku ze zásuvky.

• Používejte pouze vyrobcem doporučné brusné kotouče a príslušenstvi. Použiti jiních nastroju a jiného príslušensstvi pro vás můze znamenat nebezpečić urazu.
• Nikdy nepoužívejte prístroi bez obličejového ochranného štitu.
• Pristroj zapnete az tehdy, kdyz je bezpecnne namontovan na pracovni plose.

I pri praci s krytem proti jiskram nods vzdy ochranné bryle, abyste predešli zraněni oci.

K zabréní poskození sluchu doporučujeme použivat ochranu sluchu.

Je-li pristroj v provozu, nedotykeje se rukama brusného kotouče ani brusného pásu. Hrozi nebezpeči poraněni.

Zapnuti a vypnuti

Dbeje na to, aby sifove napeti souhlasilo s udaji typoveho stitku pristroje.

Pripoite pristroj na si'ové napeti.

1. Pro zapnuti zatlache zapinač „I" (A 3), pristroj se zapne.
2. Pro vypnuti zatlacte vypinač „0" (A 3), pristroi se vypne.

Po zapnuti vycheije, než pristroj dosáhne maximálnich otáček. Teprve poté začněte s broušením.

Kotouč béží dále i poté, co byl prístroj vypnut. Existuje nebezpeci poraněni.

Zkušebni chod:

Pred prvni pracia po kaźde vymene brou-sicinho kotouce provedte zkusebni chod po dobu minimalne 60 sekund bez zateze. Pristroj okamzite vypnete, kdyz kotouc bezi nepravidelné,Pokud se vyskytuji značné vibrate nebo jsou slyset neobvkykle zvuky.

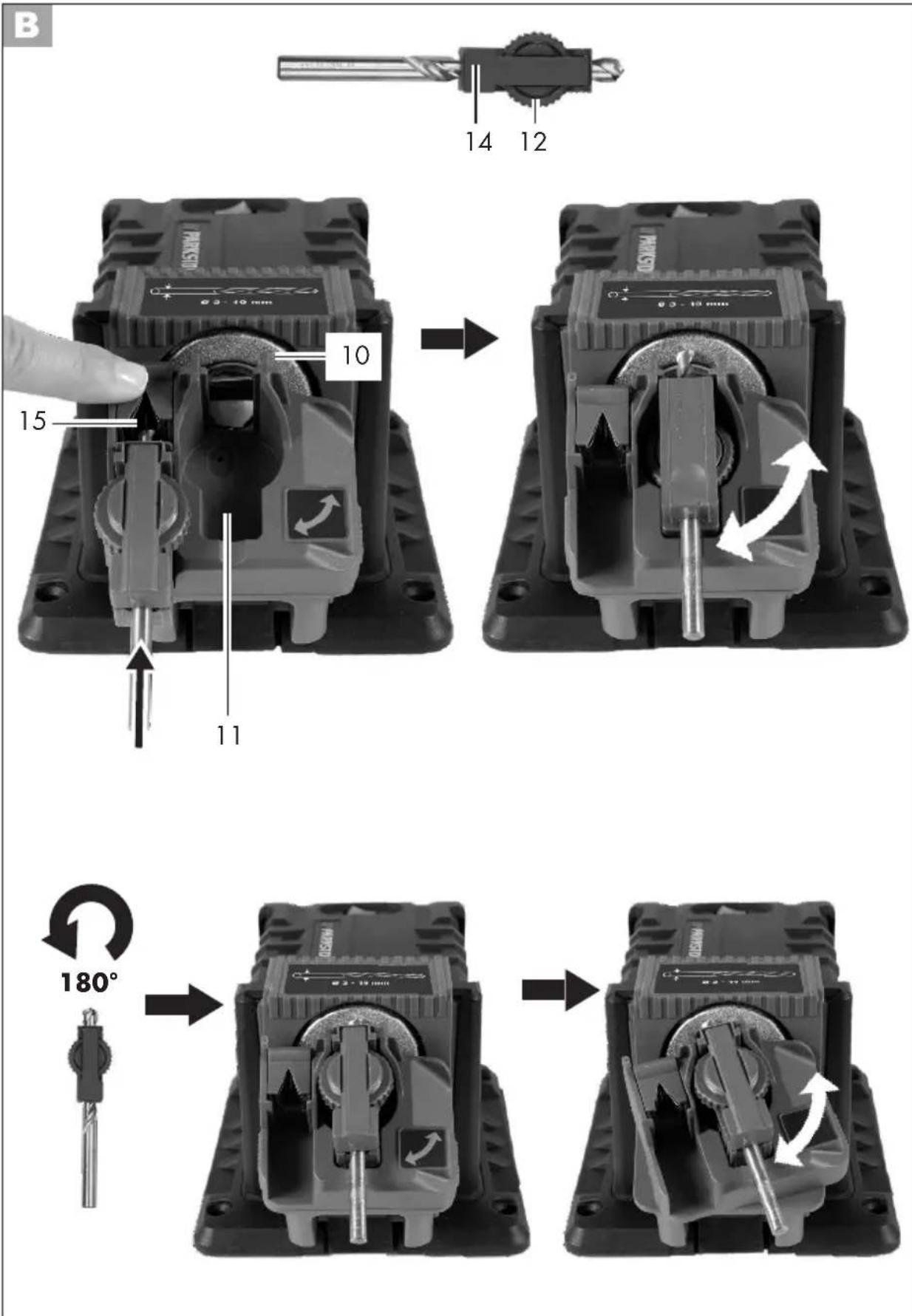

Ostreni vrtaku

Lze ostrit vrtaky o pruméru 3-10 mm.

1. Namontujte zvoleny ostrici pripravek (viz montaž ostriciho pripravku).
2. Vyjměte držák vrták (14) z ostricího pripravku.
3. Nasadte vrtak do drzaku vrtaku (14). Vrtak nefixujte.
4. Nasadte drzak vrtaku (14) s ryhovanou matici k upevneni vrtaku (12) nahoru do serizovaciho pripravku (15).
5. Posunte vrtak dopre du do drazky tvaru v až ke kovovému dorazu. Brit vrtaku pritom musi doléhat na kovové plochy.
6. Zafixujte vrtak rhyovanou matici k upevnéi držáku (12).
7. Sejměte držák vrták (14) a zauniste jej s rýhovanou maticí k upevněni vrták (12) dolů do otočného uchycení vrták (11).
8. Zkontrolujte orientaci vrtaku. Brity vr-taku se musi dotykat brusného kotouce (10).
9. Zapněte zařizení a vrták nabruste tím, ze otočnám uchycením vrták (11) pohybujete sem a tam.
10. Žařizení vypněte a počejte, až se brusné kotouč (10) uplně zastávi.
11. Sejměte držák vrtáku (14), otočte jej o 180^ a znovu jej zausté do otočného uchycení vrtáku (11). Opačnou stranu

britu vrtaku tak muzete nabrousit se stejnym nastavenim.

1. Zapněte zařízení a vrták nabrste.
2. Zarizení vypněte a počejiţe, až se brusné kotouč (10) uplně zastaví.

1. Namontujte zvoleny ostrici pripravek (viz montaz ostricinho pripravku).
2. Položte Čepel na operu obrobku (6), aby priléhala k Rozpěrce (4). Magnetický držák (5) pridržujue ostří v dané poloze.
3. Üvolnete stavéci sroub nastavení uhlu (7) a otočte operu obrobku (6) do príslušné polohy. Ühel zvolte podle stavajiciho uhlu fasety (úhel zkosené hrany).
4. Opětovné zafixujte stavěci sroub opěry obrobku (7).
5. Zapnete zarizenia posunujte operou obrobku (6) rovnomernse smereem sem a tam k brusnému kotouci (10).
6. Bēhem broušeni vyvijejtneustálemírný tlak a posunujte ostři pomalu kbrusnému kotouči (10).
7. Postup broušeni opakujte, dokud nebudou odstraněny veskéré nerovnoměrnosti.
8. Zarizení vypněte a počejte, až se brusné kotouč (10) upné zastaví.

Kostrení sekáče otočte sekáča zopakujte postup od bodu 5.

Ostreni nozü

1. Namontujte zvoleny ostrici pripravek (viz montaz ostricinho pripravku).
2. Zapnete zařizení.
3. Ostří nože zcela zaunte do vyřezu na ostřeni.
4. Ostri vedte pod mirnym tlakem k brusnému kotouci (10) a nuz rovnoměrně a pomalu táhněte směrem k sobě.
5. Otočte núž a zasunte ostří nože do protilehlého vyřezu na nože.
6. Brousici postup zopakujte také u teto strany ostri.
7. Broušeni provádejte oboustranné, až bude ostří bez ofrepu a ostré.
8. Zarizení vypněte a počkejte, až se brusné kotouč (10) uplně zastaví.

E

Ostřeni nüzek

Zarizeni neniruceno k brouseni nuzeksvlinytomostrim.Zarizeni neniruceno k brouseni entlovacich nuzek.

1. Namontujte zvoleny ostrici pripravek (2) (viz montaz ostriciho pripravku).
2. Núzky zcela otevřete.
3. Zapnete zařizení.
4. Jednu z Čepelí núžekzasunte do vyře-zu na ostřeni.
5. Čepel vedte pod mirnám tlakem od sroubu až po špičku k brusnému kotouči (10).
6. Vyjměte núžky z ostrici stanice a otočte je k nabroušeni druhé Čepele.
7. Druhou Čepel nüzekzasunte do vyřezuna ostřeni.

8. Čepel vedte pod mirnám tlakem od sroubu až po špičku k brusnému kotouči (10).

9. Broušeni provádejte oboustranné, až budou ostří bez otrepů a ostrá.

10. Zarizení vypněte a počejiTE, až se brusné kotouc (10) uplné zastávi.

Výměna brusného kotouče

Upozorneni k vymene:

Pristroj nikdy neprovozujte bez ochrannych zařizení.

• Presvedcte se, zda jsou rozmery brusného kotouce vchodné pro pristroi.
  Nepoužívejte samostatné redukni zdirky ani adaptéry proprizpúsobeni brusnych kotouču s větím olvorem.
• Nepoužívejte pilové kotouče.
• Po vymene brusného kotouce pristroi opět kompletné smontujte.

Vypnete pristroj a vytahnete sifovou zastrcku zezasuvky.
Nechte pristroj vychladnout.

Pri uvolnovani a utahovani matice brusnych kotouc (16) musi byt brusny kotouc (10) zafixovan rukou nebo musi byt zafixovana osa klestemi.

1. Uvolněte matici brusnych kotouču (16) otáčením směrem doprava (levy závit).

1. Sejměte brusný kotouč (10).
2. Nasadte novy brusny kotouc (10). Našroubujte matici brusnych kotouču (16) otácenim směrem doleva (levy závit).

4. Zkušební chod:

Pred první prací a po kaźde vyměne brousićho kotouče provedte zkusební chod po dobu minimálne 60 sekund bez záteže. Pristroj okamžitě vypněte, když kotouč beží nepravidelné,Pokud se vysktuji značné vibrate nebo jsou slyset neobvýklé zvúky.

Cisteni a udrzba

Prid jakymkoliv nastavovanim, udrzbou anebo opravou, vytihnete sifovou zastrchu ze zasuvky.

Prace, které nejsou popsány v toto návodu, necheje provést odbornou opravnou. Použijte pouze originálni dily. Pred každou udrzbařskou a Čistici praci necheje prístroi vychladnout. Existuje nebezpeči popálení!

Pred kazdym pouzitim pristroje jej zkontrolujte na zjevné vady jako jsou volné, opotbrebené nebo poskozené dily, spravné usazení sroubú nebo jinych dílu. Zkontrolujte predevsim brousić kotouč (A 10). Poskozené díly vyměnte.

Čistěné

Nepouživejte Čistić prostředky resp. Rozpoustéda. Chemické složky mohou pusobit na plastové Časti prístroje. Prístroj nikdy necistete pod tekuci vodou.

• Po kazdem pouziti pristroj dukladne vycistete.
• Povrch zarizeni cistete mekkym kartackem, stetcem nebo hadrikem.

Skladování

• Pristroi uchováveje na suchém misté chroněnéme proti prachu, a mimo dosah děti.
• Skladujte brusné kotouče v suchu posta- vené na vyšku. Brusné kotouče nestohujte (nepokládejte na sebe).

Odklizeni a ochrana okoli

Pristroj, prislušenstvi a obal odevzdeje v souladu s požadavkami na ochranuŽivotniho prostredi do recyklacni sberny.

Elektrické pristroje nepatri do domácho oppadu

• Odevzdeje jeve sbernen srotu. Pouzite dily z plastu a kovu se tam dele druhu materialu Roztridia mohou se pak zavest do recyklace. Dotaze se k totutematu ve Vasem servisinim stredisku.
• Likvidaci vašich zaslanych poškozenych pristroju provadime bezplatne.

Náhradni dily/ Príslušenstvi

Náhradní dily a príslušenstvī obdržǐte na stránkách www.grizzly-service.eu

Pokud mate problemy pri objednavani, pouzijte prosim kontaktni formular. V pripadé jakychkoliv dalsich dotazu se obratte na servisni stredisko / „ServiceCenter" (viz strana 90).

Pol. Pol. Oznaceni C. artiklu

Návod Rozvinuté

k obsslze náčrtky

A 10 19+21 brusny kotouč +matici brusného kotouče 91103590
A 2 25 ostrici pripravek na noze a nuzky 91103591
12 ostrici pripravek na vrtaky 91103592
10 ostrici pripravek na sekace a dlata 91103593

Hledáni chyb

Pred jakoukoli prací na pristroji vytáhněte sítovou zăstrčku ze zásuvky.

Problém Możná príčina	Odstraněni chyb
Zařízení se neroz-běhne.	Chybí sítové napěti.Zareagovala domovné pojistka.	Zkontrolujte elektrickou zástrčku,napájecí kabel, vedení, sítovouzásuvku, popř. nechte domovnípojistku opravit kvalifikovanýmelektrikářem.
	Zapínac/vypínač (A 3) je vadné.	Oprava prostřednictvím zákaznic-kého servisu
	Závada motoru
Brusné nastroje se nepohybuji, presto-že motor běží.	Matice brusného kotouče(A 16) je uvolnéna.	Dotáhněte matici brusného kotou-če (viz Čast „Výměna brusného kotouče").
	Obrobek, zbytky obrobku nebozbytky brusného nastroje blokuji pohon.	Odstraťte blokujćí prědměty.
Motor se zpomalía zastaví.	Přístroj je prětížen obrobkem.	Snižte tlak vyväjený na brusný nastroj.
		Obrobek je nevhodný.
Běh brusného pásu je neokrouhlý, ozy-vají se abnormálni ruchy.	Matice brusného kotouče(A 16) je uvolnéna.	Dotáhněte matici brusného kotou-če (viz Čast „Výměna brusného kotouče").
	Brusné kotouč (A 10) je vad-ný.	Výměna brusného kotouče

Záruka

Vázéní zákaznici,

Na tento pristroj poskytujeme 3letou zaru-ku od data zakuponi.

V priade závady tohoto vyrobku vám vúči prodejci vyrobku prináleží zákonna práva.

Tato zákonna prava nejsou omezena nasi následovné uvedenou zárukou.

Záručni podminky

Záručni doba zaćiná bežet ode dne nákupu. Uschovejte si, prosim, original učtenky pro pozdejsi použiti. Tento dokument budete potřebovat jako doklad o koupi.

Zjistite-li behem tri let od data koupé u tohoto vyrobku materiavou nebo vyrobní vadu, bude vyrobek nami, podle našeho vyberu, bezplatné opraven nebo nahrazen. Tato zarucni oprava predpokláda, ze behem 3leté lhuty predložite poskozeny pristroj dokladem o koupi (pokladni stvrzenka) a pisemne krátce popisete, vcem spocivá zavada a kdy k ni doslo.

Bude-li závada kryta nasí zárukou, ziskáte zpět opravený nebo novy vyrobek.

Opravou nebo vymenou vyrobku nezačiná záručné doba bežet od zaćátku.

Záručni doba a zákonne nároky na odstraněni vady

Záručni doba se neprodužuje poskytnutim záruky. Toto platí i pro nahrazené a opravene díly. Jiz pri koupi zjištěné závady a nedostaty musité nahlasit okamžite po vybaleni vyrobku. Po uplynuti záručni doby musité uhradit náklady za provedené opravy.

Rozsa h zaruky

Pristroj byl precizne vyroben podle prisnych jakostnich smernic a pred dodanim byl svedomite zkontrolovan.

Zarucni oprava se vztahuje na materialove nebo vyrobni vady. Tato zaruka se netyká dilu vyrobku, ktere jsou vystaveny normál-nimu opotbrebeni, a lze je považovat za spotrební material (napr. csiszolókorong), nebo poskozeni krehkych dilu (napr. spinače).

Tato záruka neplatí, je-li vyrobek poskozen
z duvodu neodborného používání, nebo
pokud u nej nebyla prováděna udřžba.

Pro odborne pouzivani vyrobku musi byt presne dodržovany vsechny Pokyny uvedene v navodu k obsluze. Bezpodminecnje je tbreza zabrinit pouzivani a manipulacim s vyrobkem, ktere nejsou v navodu k obsluzedoporuceny, nebo je prd nimi varovano.

Vyrobek je urcenjen pro soukromé učely a ne pro komerčné vyuziti. Záruka zaníká v pripadě zneuzíváná neodborné manipulace, používání nadměrné sily a pri zásazích, které nebyly provedeny nasím autorizovaným servisem.

Postup v pripadé uplatnovani záruky

Pro zajisteni rychleho zpracovani vasi
zadosti, prosim, postupujte podle nasledu
jicichPokynu:

• Na dukaz, ze jste vyrobek zakoupili, meije pro jakékoli pripadné dotazy pripravenouPokladni stvrzenku a identifikacni cislo (IAN 344934_2004)
• Císlo výrobku je uvedeno na typovém štítku.
• Pokud by doslo k funkčni porušne nebo jiným závadám, nejdříve Telefonický nebo e-mailm kontaktujte níze uvedné servisné oddělení. Pak získáte dalsí informace o vyřizení vásí reklamace.
• Vyrobek označeny jakovadný muzete po domluše s nasim zákaznickym servisem, s pripojením dokladu o koupi (pokladni stvrzenky) a po uvedeni, v

cem závada spocíva a kdy k ni doslo,
préposlat bez platby postovného na
vám sdělenou adresu príslusného ser
visu. Aby bylo zabránéno problémùm
s prijetím a dodatečnými náklady,
bezpodminéčné použijte jen tu adresu,
ktera vám bude sdělena. Zajistěte, aby
zasilka nebyla odeslána nevyplacene
jako nadměrné zboží, expres nebo
jiny, zvlástné druh zasilky. Prístroj za
slete včetné vsech cásti príslusénstvi
dodanych pri zakoupení a zajistěte
dostatečné bezpečné prépravní obal.

Opravna

Opravy, které nespadaji do záruky, mu-zete nechat udelat v našem servisu oproti zuctovani. Rádi vám prijavime predbězný odhad nákladú.

Müzeme zpracovávat jen tv pristroje, které byly dostatečné zabalné a odeslány vyplacene.

Pozor: Prosim, pristroj zašte našemu autorizovanému servisu vycišený a upozorněním na závadu.

Neprijmeme pristrojezaslané nevyplacene\ jako nadmerné zboží, expres nebo jiny,\ zvlastní druh zasilky.

E-Mail: [e-mail]

IAN 344934_2004

Dovozce

Prosim, respektujte, ze následujíci adresa není adresou servisu. Nejdřive kontaktujte shora uvedené servisn středisko.

Bezpečnostnépolyn 93

Symboly a grafické znaky 93

Návod na obsluhu uschovajte a v pripad e odovzdania produktu tretim osobám odovzdajte aj vsetky podklady.

Spôsob vyuzitia

Ostriaca stanica je vchodna na ostrenie nastrojov (napr. vrtaky, noze, noznice, sekace, dlata).

Náradie rozbalte a skontrolujte, ci je bale-nie kompletné. Baliaci material zlikvidujte podla predpisov.

naprázdno n. 6700 min

Ochranná trieda

Typ ochrany IP 20

Váha (vrát. prislušensstva)......asi 1,37 kg

Rozsauhla brusenia 15^ - 50^

Rozsah brusenia priemeru vrtaka 3 -10 mm

Rozsah brusenia sirky noza.....6-51 mm Brusny kotuc

Vonkajsi priemer 49,5 mm

Priemer otvoru 10,14 mm

Hrubka 7,9 mm

Brésivo diamant

Základné teleso kov

Pracovana rychlosf. max. 60 m/s

Otácky max. 23100 min

BezpečnostnéPokyn Symbolyαgrafickéznaky

Symboly na pristroji:

Pozor!

Navod na pouzitie k tomuto nara diu precitaite a dodrzujte.

Noste ochranu zraku

Nebezpečenstvo zásahu elektrickým prudom!

Otočné upinadlo vrtáka

Symboly v návode:

• Vyhnite sa abnormálnemu drža-niu tela. Zakaždým si zaistite pevnú polohu a rovnováhu.

Toto elektronáradie zodpovedá prislustrónym bezpečnostnám predpisom. Opravy moze prevadzaf iba autorizovany servis, ktory použiva originalne diely; v opacnom pripademozde dojsk poraneniu uživatelov.

Vseobecné bezpečnostné poukyny

• Toto zariadenie pripoje iba do elektrickej zastrcky s RCD (Residual Current Device) s menovitym chybovym prudomnievacsim nez 30mA
  Sietovy a predlžovaci kabel udržujte v bezpečnej vzdialenosti od brusneho kotuča a pilovej refaze. Pri poskodeni alebo prerezani okamžite vytiahnite zastručku zo zasuvky. Nedotykajte sa vodica pred odpojenim od siete. Nebezpečenstro zasahu elektrickým prudom!

SK

Elektrické pristroje nepatria do domoveho odpadu

• Odovzdajte pristroj do recyklacnej zberne. Použité umelohmotné a kovové Časti sa možu podla druhu materiálu roztriedit' a tak odovzdat do recyklacnej zberne. V pripadetázok sa obratte na nase servisné stredisko.
• Likvidáciu vasich chybnych zaslanych pristrojov uskutočnime bezplatne.

Pred začatím akýchkol'vek prác na prístroji vytiahnite zástrčku zo zásuvky.

CZ Překlad originálniho prohlášeni o shodě CE
Potvrzujeme tímtó, ze tento Ostřčka konstrukčni Čady PSS 65 B1 Poradové Čísló 000001 - 206217 odpovídá následujícím príslušnám směrnícím EU v jejich práve platném znéní:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení:
EN 61029-1:2009/A11:2010 • EN ISO 12100:2010 • EN 13236:2019 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-2:2014
Výhradní odpovědnost za vystavení tohoto prohlášeni o shodě nese vyrobce:
CE Grizzly Tools GmbH & Co. KG Stockstädtler Straße 20 D-63762 Großbostheim GERMANY 01.09.2020	Christian Frank Osoba zplnomocné k sestavení dokumentace

• Vyse popsaný predmět prohlášeni splnuje predpísy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. Června 2011 o imezení používání některych nebezpečných látek v elektrických a elektronickích zařizenich.

SK

zodpovedá nasledujucim prisluşnám smerniciam EU v ich prave platnom znení:

2006/42/EC · 2014/30/EU · 2011/65/EU*
