Typ produktu	Odsavač par
Značka	Candy
Model	CTS9CEX
Doporučená vzdálenost nad varnou deskou	65 až 75 cm
Průměr vývodu vzduchu	150 mm
Počet rychlostí	3 (minimální, střední, maximální) + funkce booster
Osvětlení	LED (max 1,5 W), výměna vyžaduje sadu žárovka + objímka + kabel
Typ tukového filtru	Kovový, měsíční čištění
Uhlíkový filtr	Volitelný pro režim recirkulace, výměna ročně
Způsob odvodu	Externí (potrubí) nebo recirkulace s uhlíkovým filtrem
Elektrické napájení	220-240 V, 50 Hz (odhad)
Elektrická třída	I (povinné uzemnění)
Doporučená pojistka	3 A
Materiály	Sklo, kov
Maximální počet varných zón nad	4
Pravidelná údržba	Čistěte tukové filtry každý měsíc
Výměna uhlíkového filtru	Nejméně jednou ročně
Záruka	Neuvedeno, viz záruční list

Často kladené otázky - CTS9CEX CANDY

Jaká je ideální výška pro instalaci odsavače?

Odsavač by měl být umístěn ve vzdálenosti 65 až 75 cm nad varnou deskou pro dosažení nejlepšího výsledku.

Jak čistit tukové filtry?

Tukové filtry musí být čištěny každý měsíc běžným čisticím prostředkem. Použijte měkký vlhký hadřík a vyhněte se abrazivním přípravkům. Nevyčištěný filtr představuje riziko požáru.

Jak často je nutné vyměnit uhlíkový filtr?

Uhlíkový filtr by měl být vyměněn nejméně jednou ročně, v závislosti na frekvenci používání odsavače. Je nutný pouze při režimu recirkulace.

Co dělat, když odsavač silně vibruje?

Nejprve zkontrolujte, zda není turbína zablokovaná nebo motor špatně upevněný. Pokud problém přetrvává, vypněte spotřebič a zavolejte odborníka. Ujistěte se, že je jednotka správně upevněna na podpěře.

Jak vyměnit žárovku odsavače?

Odstraňte sklo, odpojte spojení, vyjměte sadu žárovka + objímka + kabel. Nahraďte stejnou sadou (LED max 1,5 W). Není možné vyměnit pouze žárovku.

Lze odsavač používat bez venkovního odvodu?

Ano, v režimu recirkulace. V tomto případě nainstalujte uhlíkové filtry (nejsou součástí balení) pro absorpci pachů. Odvodní potrubí není nutné.

Jak aktivovat funkci booster?

U modelů s konfigurací 3 stiskněte tlačítko plus rychlost (⊕), dokud nedosáhnete maximální rychlosti, poté znovu stiskněte stejné tlačítko pro aktivaci boosteru. Odsavač běží na plný výkon po dobu 5 minut a poté se vrátí do normální rychlosti.

Proč se odsavač nespouští?

Nejprve zkontrolujte napájecí kabel a zásuvku. Pokud svítí světlo, ale ventilátor se netočí, může být zablokovaná turbína. Pokud problém přetrvává, kontaktujte odborníka.

Lze instalovat odsavač nad gril nebo rožeň?

Ne, tento odsavač je určen pouze pro domácí použití a nesmí být používán pro grily, rožně nebo podobné činnosti.

Kde najdu sériové číslo spotřebiče?

Sériové číslo (16 číslic začínajících 3) je uvedeno na záručním listu nebo přímo na spotřebiči. Je nutné pro kontaktování zákaznické služby.

NÁVOD K OBSLUZE CTS9CEX CANDY

Bezpečnostní upozornění 18

Seznam standardního instalačního příslušenství 21

Instalace (montáž na stěnu) 22

Instalace (verze s cirkulací vzduchu) 27

Obsluha 28

Údržba 31

Odstranění možných problémů 32

Servis 32

Sériové číslo výrobku. Kde jej najdu? 32

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

CE ¡a bar

Umístěním označení na tomto výrobku, prohlašujeme na naši vlastní odpovědnost, dodržování předpisů pro všechny evropské bezpečnosti, zdraví a životního prostředí stanovených právními předpisy pro tento produkt.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelné čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru.
• Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik.
• V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva;
• Vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva;

16

• Dodržujte předpisy týkající se odvodu vzduchu.
• Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.

- Nedovolte dětem hrát si se spotřebičem.

- Pod odsavačem neflambujte.

- Odsavač není určený pro instalaci nad varnou desku s více než čtyři hořáky.

Riziko zasažení elektrickým proudem

- Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrikáře.

- Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovanou osobou elektrikář.

Před připojením síťového napájení se ujistě te, že je síťová napě tí odpovídá napě tí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

Omnipolární jistič s minimálním otvorem mezi 3 mm kontakty.

Instalatér musí zajistit správné elektrické připojení provedeno a že odpovídá schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena síťová zástrčka a napájecí kabel. Pokud

napájecí kabel je poškozen, musí být vyměněn za speciální kabel nebo montáž je k dispozici od výrobce nebo jeho servisního zástupce.

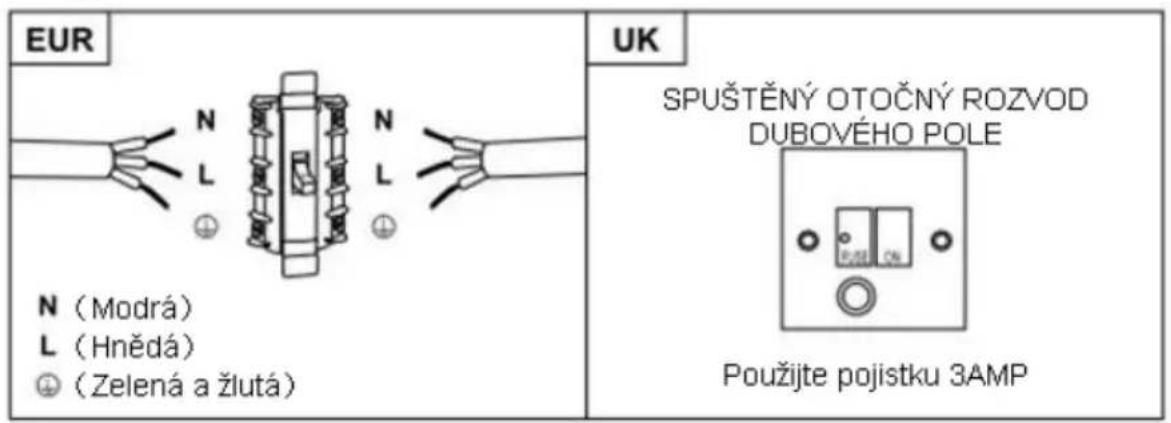

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzem něno

Tento spotřebič je dodáván se 3 žilovým síťovým kabelem barevně označen ým jako následuje:

Hnědá = L nebo Žít

Modrá = N nebo Neutrální

Zelená a žlut = áE nebo Země

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
8 hmoždinky 8 × 6 bílé		9
ŠroubyST4.0×30		9
7.2 šroubyST4.0×8		2

Instalace (montáž na stěnu)

Pokud mate vyvod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65\~75 cm nad varnou desku prc nejlepší efekt.

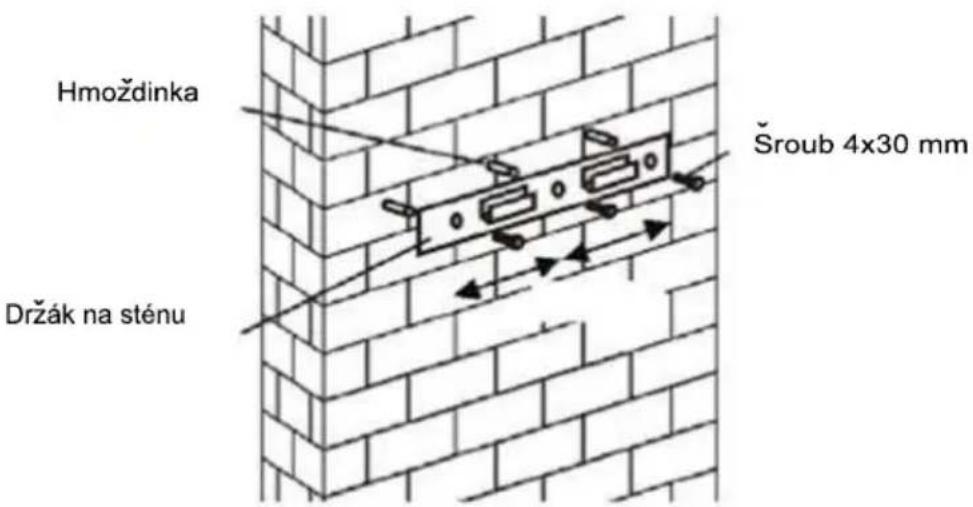

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Pro modely se šikmouplochou

- před instalací je třeba vy vrtat další 2x8mm díry, nasadit upevňovací šroubya šroubové uzávěry.

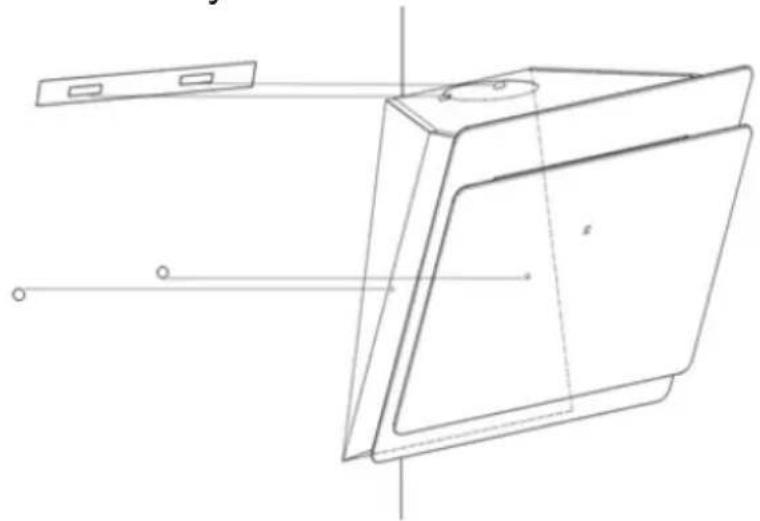

1. Pověste odsavač na držák na stěně

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šro

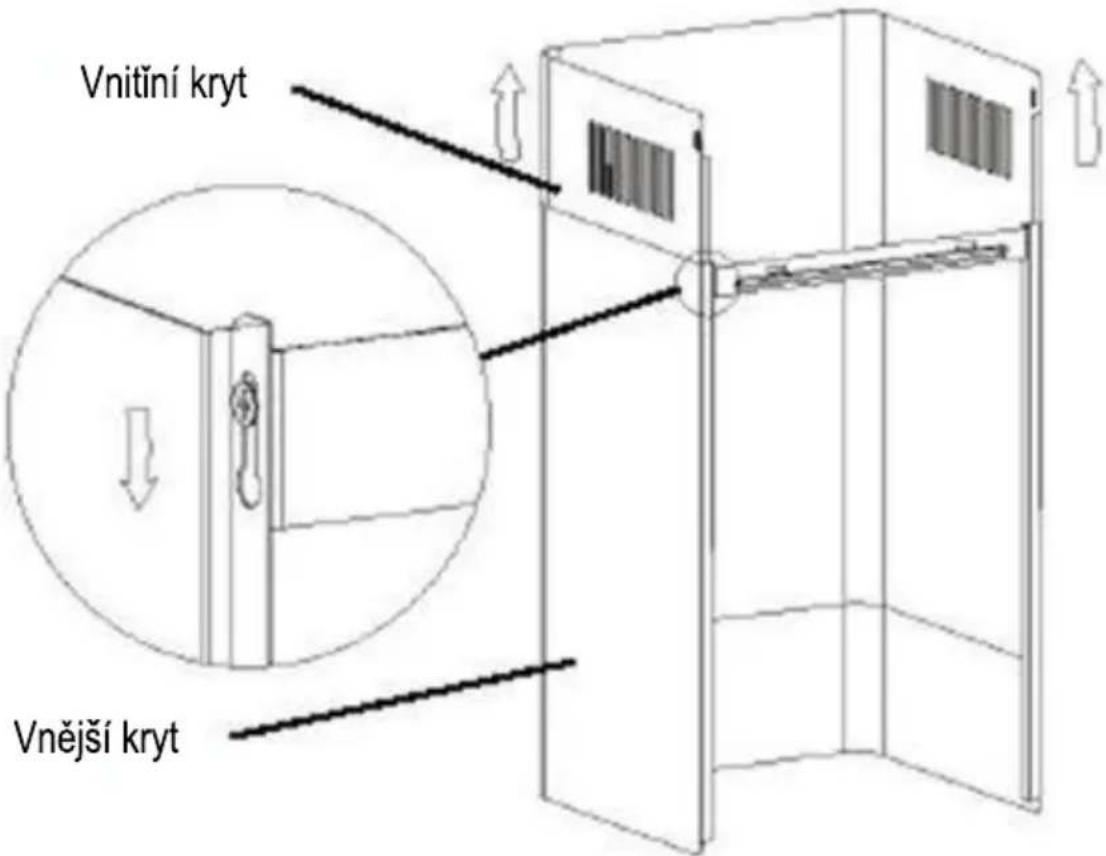

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

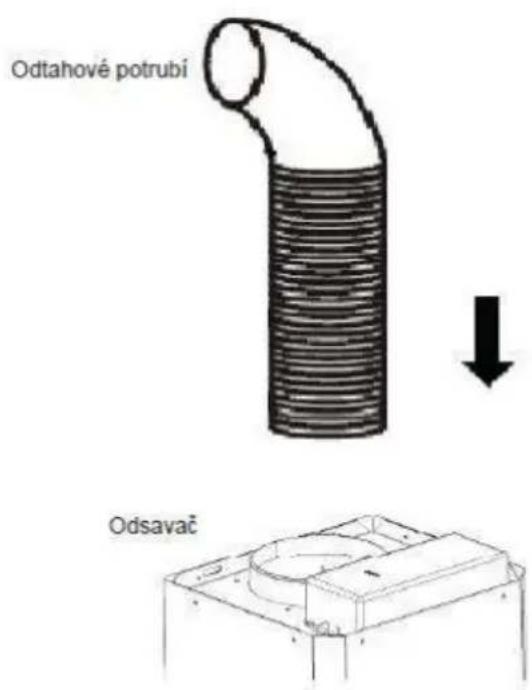

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

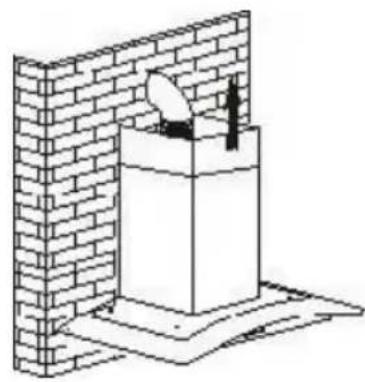

6. požadovanouvýšku

ii. Vysunutímkrytunastavtevýškuodsavače. Podosažení požadovanévýškypřipevněte upevňovacíotvoršroubypodleobrázku.

8.

i.Vyvrtejte2x8mmotvoryproupevněnídržákull.Našroubujtea utáhnětedržákllnastěnu

pomocídvoudodanýchšroubů.

ii.Nasad'tesestavenýkrytkomínunajednotkuaupevněte2šrouby.

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)“.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

- Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se uvolní a představuje riziko pádu.

- Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentü

KONFIGURACE 1

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením, když stisknete tlačítko, podsvícení bude Zapně te a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k vě trání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením, po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením, po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

Obsluha

Off tlačítko 0

Používá se pro vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

I

-

⊕

① On / Off tlačítko

Používá se pro zapnutí / vypnutí ventilátoru.

Rychlost Tlačitko plus

Pro zvýšení rychlosti ventilátoru

- Tlačítko rychlosti poklesu

Pro snížení rychlosti ventilátoru.

Tlačítko světlo

8 Digitální displej

Displej Fan rychlost: "1" pro nízké rychlosti, "2" pro střední rychlost,"3" pro vysoké rychlosti,"4" pro funkci Booster.

Rychlý časovač: Press +8 držet po dobu 1

sekundy, digitální displej bude blikat a do 5 minut odpočítávat čas, po 5 minutách motoru a zhasne automatické a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DÜLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach..... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti od frekvence použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasad'te náhradní žárovky, držák žárovek a vodiče stejným způsobem, jako originál. Poté připojte připojovací bod vodičů.

Nasad'te skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

Odstranění možných problémů

Závad	Příčina	Řešení
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová žárovka.	Vyměňte žárovku za novou.
	Volné elektrické připojení.	Zkontrolujte připojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držáku.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a varnou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a ontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.
