CTS9CEX - Hotă CANDY - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	Candy
Model	CTS9CEX
Distanța recomandată deasupra plitei	65 până la 75 cm
Diametru de evacuare aer	150 mm
Număr de viteze	3 (minimă, intermediară, maximă) + funcție booster
Iluminare	LED (max 1,5 W), înlocuirea necesită ansamblu bec + soclu + cablu
Tip filtru de grăsime	Metalic, curățare lunară
Filtru cu cărbune activ	Opțional pentru funcționare în recirculare, înlocuire anuală
Mod de evacuare	Extern (conduct) sau recirculare cu filtru de cărbune
Alimentare electrică	220-240 V, 50 Hz (estimare)
Clasă electrică	I (împământare obligatorie)
Siguranță recomandată	3 A
Materiale	Sticlă, metal
Număr maxim de arzătoare deasupra	4
Întreținere regulată	Curățați filtrele de grăsime în fiecare lună
Înlocuire filtru cărbune	Cel puțin o dată pe an
Garanție	Nespecificată, consultați certificatul de garanție

Întrebări frecvente - CTS9CEX CANDY

Care este înălțimea ideală pentru instalarea hotei?

Hota trebuie plasată la o distanță cuprinsă între 65 și 75 cm deasupra plitei pentru un rezultat optim.

Cum se curăță filtrele de grăsime?

Filtrele de grăsime trebuie curățate lunar cu un produs de uz casnic. Utilizați o cârpă moale umedă și evitați produsele abrazive. Un filtru necurățat prezintă risc de incendiu.

Cât de des trebuie înlocuit filtrul cu cărbune activ?

Filtrul cu cărbune activ trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența de utilizare a hotei. Este necesar doar în modul recirculare.

Ce trebuie făcut dacă hota vibrează puternic?

Verificați mai întâi dacă turbina este blocată sau motorul este fixat incorect. Dacă problema persistă, opriți aparatul și apelați un profesionist. Asigurați-vă că unitatea este fixată corect pe suport.

Cum se înlocuiește becul hotei?

Scoateți geamul, deconectați conexiunea, scoateți ansamblul bec + soclu + cablu. Înlocuiți cu un ansamblu identic (LED max 1,5 W). Nu este posibil să înlocuiți doar becul.

Se poate folosi hota fără evacuare exterioară?

Da, în modul recirculare. În acest caz, instalați filtre cu cărbune activ (nu sunt furnizate) pentru a absorbi mirosurile. Tubul de evacuare nu este necesar.

Cum se activează funcția booster?

Pe modelele cu configurația 3, apăsați tasta viteză plus (⊕) până la atingerea vitezei maxime, apoi apăsați din aceeași tastă pentru a activa boosterul. Hota funcționează la putere maximă timp de 5 minute, apoi revine la viteza normală.

De ce nu se aprinde hota?

Verificați mai întâi cablul de alimentare și priza. Dacă lumina este aprinsă dar ventilatorul nu funcționează, turbina poate fi blocată. Contactați un profesionist dacă problema persistă.

Se poate instala hota deasupra unui grătar sau a unei rotiserii?

Nu, această hotă este destinată exclusiv uzului casnic și nu trebuie utilizată pentru grătare, rotiserii sau alte activități similare.

Unde se găsește numărul de serie al aparatului?

Numărul de serie (16 cifre începând cu 3) se găsește pe certificatul de garanție sau direct pe aparat. Este necesar pentru a contacta serviciul de consumatori.

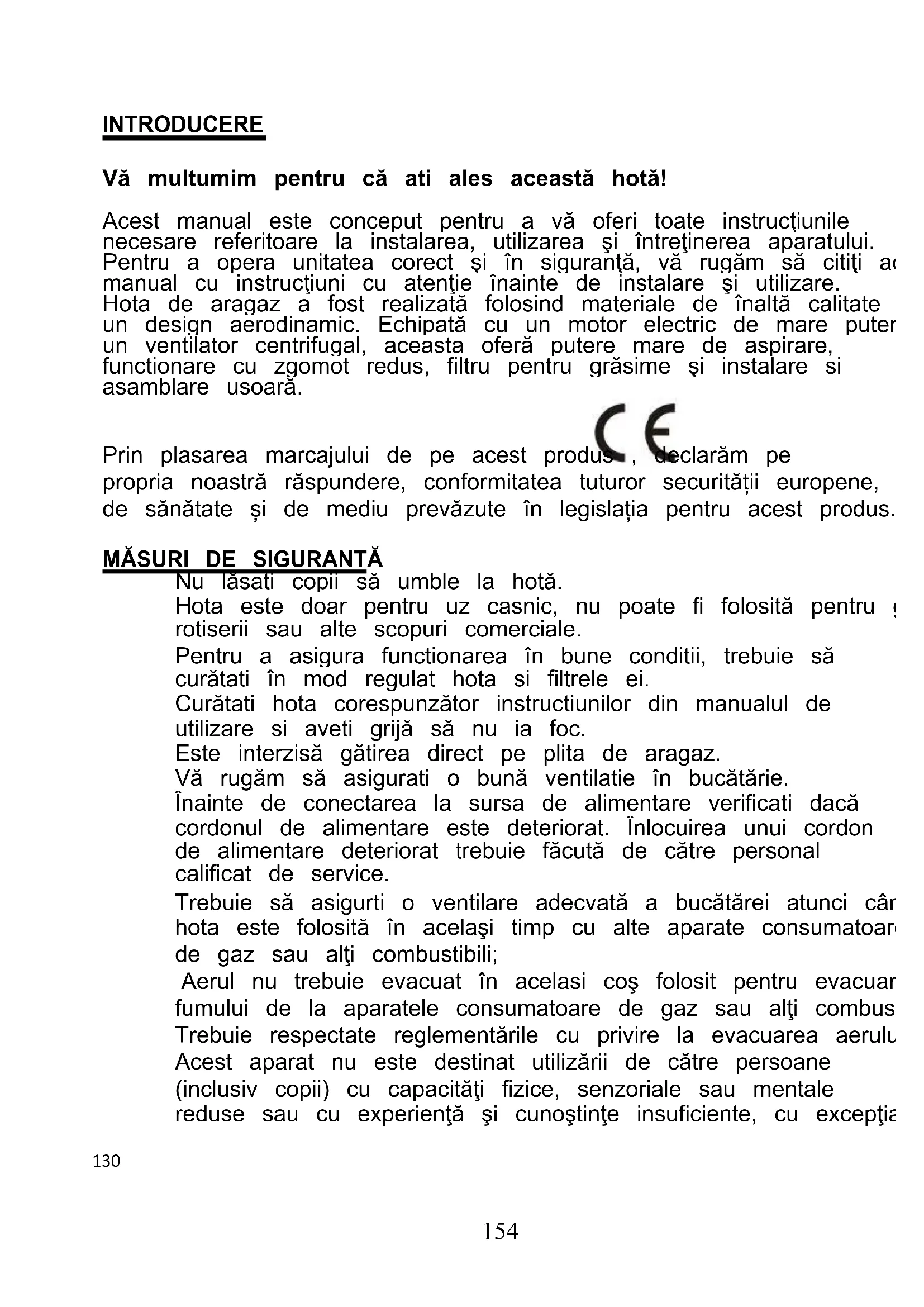

MANUAL DE UTILIZARE CTS9CEX CANDY

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

Prin plasarea marcajului de pe acest produs, declarăm pe propria noastră răspundere, conformitatea tuturor securității europene, de sănătate și de mediu prevăzute în legislația pentru acest produs.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să umble la hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru rotiserii sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili;

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alți combustibili. Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat.

Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Instalație electrică

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că rețeaua tensiunea corespunde tensiunii de pe placa nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare întreruptor omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că conexiunea electrică corectă a fost făcută și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și cablului de alimentare.

Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service.

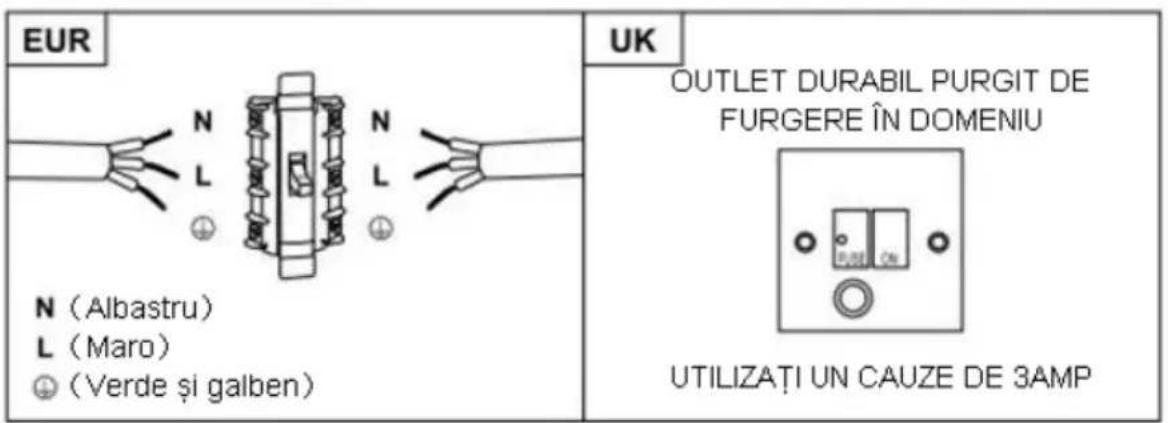

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ

Acest aparat este livrat cu un cablu de 3 nuclee colorat ca urmează:

Maro = L sau Trải

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hotei		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea în limba engleză este de referință.

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, printr-o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil cu un diametru interior de 150 mm)

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75cm deasupra plitei aragazului.

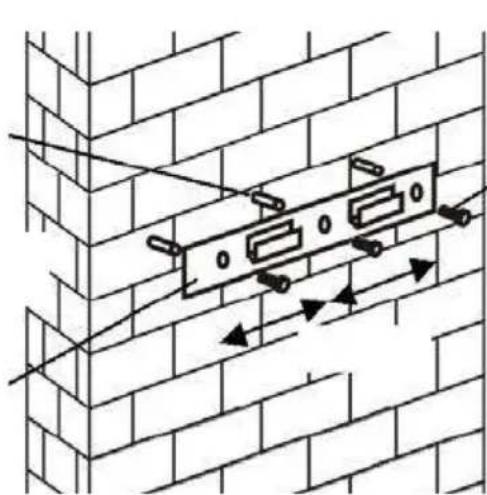

1. Faceți găuri în perete de 3 x 8mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

133

Suport de perete

Pentru panoul înclinat model

- Este necesar să se realizeze găuri suplimentare de 2x8mm și să se monteze șuruburile de fixare și dopurile înainte de instalare.

1. Ridicați hota și montați-o în cârligele suportului de perete.

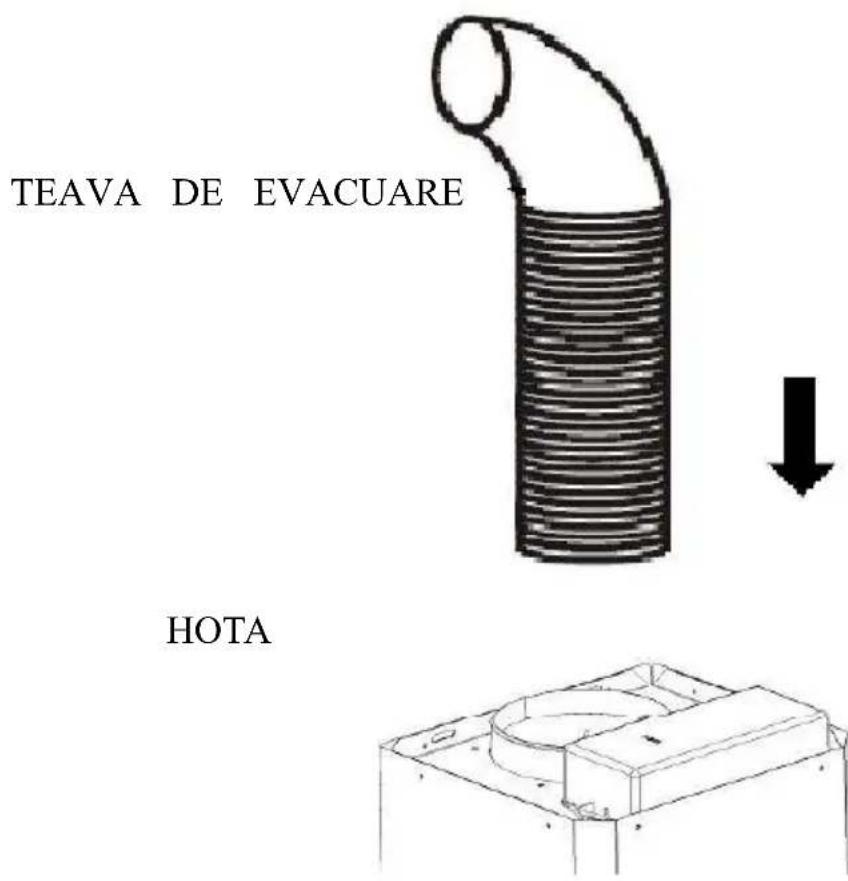

1. Fixați valva cu un singur sens la supapa de evacuare a aerului. Apoi atașați teava de evacuare la valva cu un singur sens, așa cum se prezintă în imaginea de mai jos:

6.

i. Așezați partea din sticlă a hotei în poziția corespunzătoare.

ii. Fixați cu 4 șuruburi. Pentru a evita crăparea sticlei, nu strângeți prea tare șuruburile.

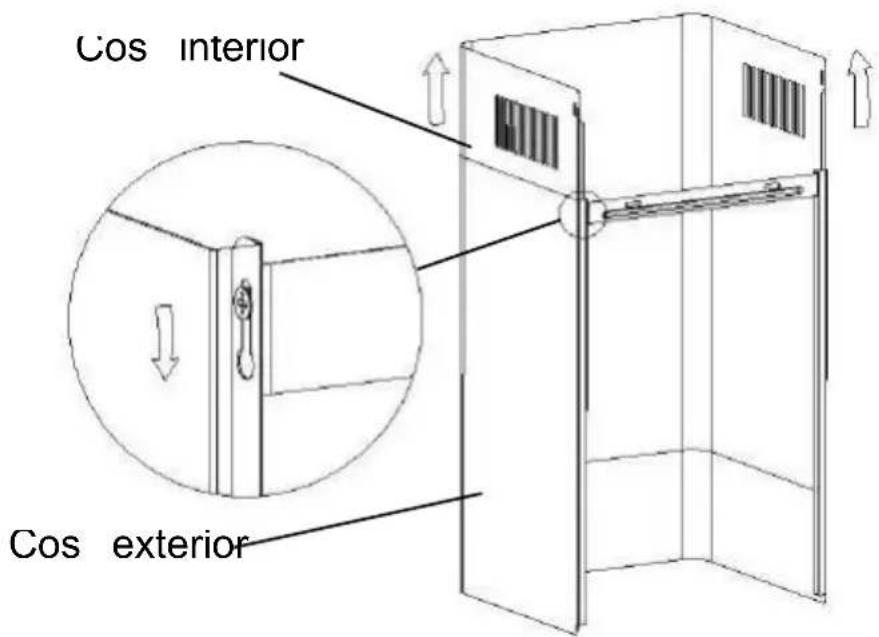

i. Apoi montați coșul interior al hotei în coșul exterior. Trageți în sus coșul interior până ce îl ajustați la înălțimea dorită.

ii. Glisați coșul pentru a-i ajusta înălțimea. Când ați obținut înălțimea dorită, așezați găurile de fixare peste șuruburile de fixare, așa cum se arată în imaginea de mai jos.

8.

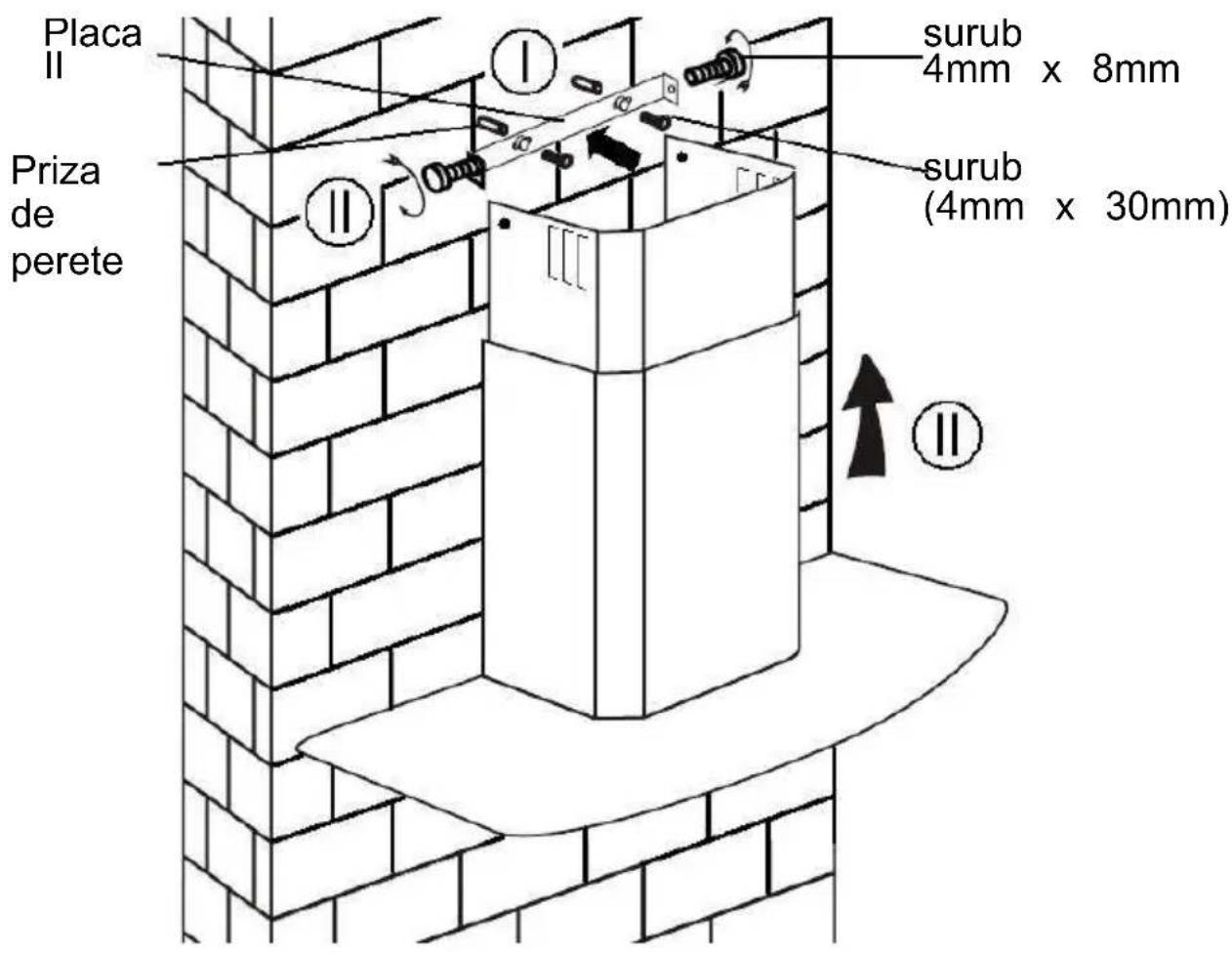

i. Faceți găuri de 2 x 8mm pentru a monta placa II. Fixați și înșurubați placa II în perete folosind 2 dintre șuruburile ce v-au fost livrate.

ii. Montați codul în unitate și fixați-l cu 2 șuruburi.

Dacă nu aveți o ieșire de evacuare către exterior, atunci nu aveți nevoie de teava de evacuare și instalarea hotei se face similar cu cea prezentată în secțiunea INSTALARE (VENTILARE în EXTERIOR).

Puteți folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați mânerul și trageți-l în jos.

Montați filtrul de carbon activ în unitate și rotiți-l în sensul acelor de ceasornic. Repetați operațiunea în partea cealaltă.

o Asigurați-vă că filtrul este bine montat și securizat. Altfel poate 137

se desfacă și să cauzeze posibile deteriorări sau pericole. o Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURARE 1

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la Viteza medie. când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate, când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza maximă pentru a obține cea mai eficientă ventilație.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 2

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

① Butonul On/Off

Este folosit pentru pornirea / oprirea ventilatorului.

+ Speedplus buton

Pentru creșterea vitezei ventilatorului

- Buton de creștere viteză

Pentru reducerea turației ventilatorului.

Buton lumină

8 Afișaj digital

Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapid: Apăsați și țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și în 5 minute conta în jos, după 5 minute, motorul și lumina se vor opri automat cu sunet & buzzer timp de 1 secundă.

Funcția Booster

Acest hota are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a încetini din nou.

MENTENANȚĂ

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și cu puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, deci afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit măcar o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și mai apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

Apoi conectați la loc cablurile electrice.

Așezați la loc și sticla hotei, apoi fixați-o bine în șuruburi.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul este defect
Nici lumina s nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Hota nu este bine fixat pe suport.	Scoateti unitatea si verificati dacă suportul este bine pozitionat.
Aspirarea nu se face în mod optim	Distantă prea mare între plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/la tehnicieni și mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X) pe un echipament electric sau electronic semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile municipale nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, București

Tel/Fax: [phone]

Instrucțiuni de conectare și utilizare

CUPRINS

INTRODUCERE 171

MĂSURI DE SIGURANȚĂ 171

LISTA PIESELOR COMPONENTE 174

MONTAJ ȘI CONECTARE (fixare pe perete) 175
