CTS9CEX - Dunstabzugshaube CANDY - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Candy
Modell	CTS9CEX
Empfohlener Abstand über dem Kochfeld	65 bis 75 cm
Luftauslassdurchmesser	150 mm
Anzahl der Geschwindigkeitsstufen	3 (Minimum, Mittel, Maximum) + Booster-Funktion
Beleuchtung	LED (max. 1,5 W), Austausch erfordert Lampen + Fassung + Kabel-Set
Fettfiltertyp	Metall, monatliche Reinigung
Aktivkohlefilter	Optional für Umluftbetrieb, jährlicher Austausch
Abluftmodus	Extern (Rohr) oder Umluft mit Aktivkohlefilter
Stromversorgung	220-240 V, 50 Hz (Schätzung)
Elektrische Klasse	I (Erdung erforderlich)
Empfohlene Sicherung	3 A
Materialien	Glas, Metall
Maximale Anzahl Kochstellen darüber	4
Regelmäßige Wartung	Fettfilter monatlich reinigen
Aktivkohlefilteraustausch	Mindestens einmal jährlich
Garantie	Nicht angegeben, siehe Garantiezertifikat

Häufig gestellte Fragen - CTS9CEX CANDY

Wie hoch sollte die Dunstabzugshaube installiert werden?

Die Haube sollte in einem Abstand zwischen 65 und 75 cm über dem Kochfeld angebracht werden, um beste Ergebnisse zu erzielen.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten monatlich mit einem Haushaltsreiniger gereinigt werden. Verwenden Sie ein weiches, feuchtes Tuch und vermeiden Sie Scheuermittel. Ein ungereinigter Filter stellt eine Brandgefahr dar.

Wie oft sollte der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte mindestens einmal jährlich ausgetauscht werden, je nach Nutzungshäufigkeit der Haube. Er wird nur im Umluftbetrieb benötigt.

Was tun, wenn die Dunstabzugshaube stark vibriert?

Überprüfen Sie zunächst, ob das Turbinenrad blockiert ist oder der Motor nicht richtig befestigt ist. Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und rufen Sie einen Fachmann. Stellen Sie sicher, dass die Einheit ordnungsgemäß an der Halterung befestigt ist.

Wie ersetze ich die Lampe der Dunstabzugshaube?

Entfernen Sie die Glasscheibe, trennen Sie die Verbindung, entnehmen Sie das Lampen + Fassung + Kabel-Set. Ersetzen Sie es durch ein identisches Set (LED max. 1,5 W). Die Lampe allein kann nicht ausgetauscht werden.

Kann die Dunstabzugshaube ohne Außenabluff verwendet werden?

Ja, im Umluftbetrieb. Installieren Sie in diesem Fall Aktivkohlefilter (nicht im Lieferumfang enthalten), um Gerüche zu absorbieren. Das Abluftrohr ist nicht erforderlich.

Wie aktiviere ich die Booster-Funktion?

Bei Modellen mit Konfiguration 3 drücken Sie die Taste Geschwindigkeit erhöhen (⊕), bis die Höchstgeschwindigkeit erreicht ist, und drücken Sie dann erneut dieselbe Taste, um den Booster zu aktivieren. Die Haube läuft 5 Minuten lang mit voller Leistung und kehrt dann zur normalen Geschwindigkeit zurück.

Warum schaltet sich die Dunstabzugshaube nicht ein?

Überprüfen Sie zuerst das Netzkabel und die Steckdose. Wenn das Licht leuchtet, aber der Lüfter nicht dreht, ist möglicherweise das Turbinenrad blockiert. Wenden Sie sich an einen Fachmann, wenn das Problem weiterhin besteht.

Kann die Dunstabzugshaube über einem Grill oder einem Rotisseriegerät installiert werden?

Nein, diese Haube ist nur für den Hausgebrauch bestimmt und darf nicht für Grills, Rotisseriegeräte oder ähnliche Tätigkeiten verwendet werden.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer (16-stellig, beginnend mit 3) befindet sich auf dem Garantiezertifikat oder direkt auf dem Gerät. Sie wird benötigt, um den Kundendienst zu kontaktieren.

BEDIENUNGSANLEITUNG CTS9CEX CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 68

SICHERHEITSVORKEHRUNGEN 68

SPEZIFIKATIONEN 71

INSTALLATION (Abzug außen) 72

INSTALLATION (Luftauslass innen) 77

BESCHREIBUNG DER FUNKTIONEN 78

BEDIENUNG 78

WARTUNG 81

FEHLERBEHEBUNG 82

KUNDENDIENST 82

UMWELTSCHUTZ 83

Einleitung

Wir bedanken uns, dass Sie sich für eine Candy Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, dem Gebrauch und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl-Filterkassetten ausgestattet.

CE

Durch die Platzierung dieser Produktkennzeichnung erklären wir in alleiniger Verantwortung die Einhaltung aller in den europäischen Rechtsvorschriften festgelegten Anforderungen an Sicherheit, Gesundheit und Umwelt für dieses Produkt.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube gemäß der Gebrauchsanweisung und halten Sie das Gerät von brennbaren Materialien fern.

Das Brennen am Gasherd ist strengstens verboten.

Kontrollieren Sie, ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von qualifiziertem Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein, wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einen Kamin, der zum Absaugen von Rauch verwendet wird, entladen werden.

Die Vorschriften zur Entlüftung der Luft müssen eingehalten werden.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einem Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Im Zweifelsfall wenden Sie sich an qualifiziertes Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischem Schlag führen.

Elektroinstallation

Alle Installationen müssen von einem kompetenten oder qualifizierten Elektriker durchgeführt werden. Stellen Sie vor dem Anschließen sicher, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

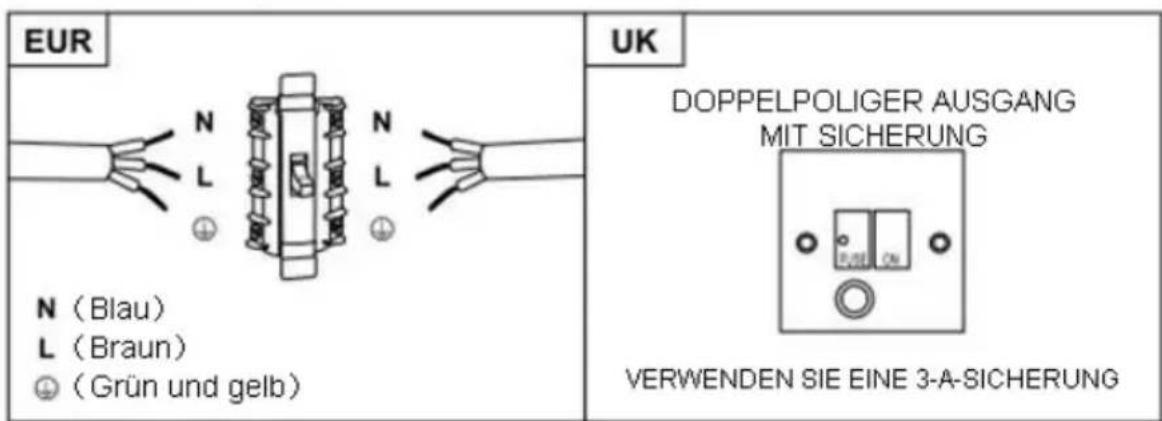

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden, über einen allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten.

Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine Baugruppe ersetzt werden, die beim Hersteller oder seinem Servicevertreter erhältlich ist.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das in der Farbe folgt:

Braun = L oder Phase

Grün und Gelb = E oder Erde

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
8 Dübel 8 × 6 weiss		9
SchraubenST4.0×30		9
7.2 SchraubenST4.0×8		2

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder ein flexibles Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

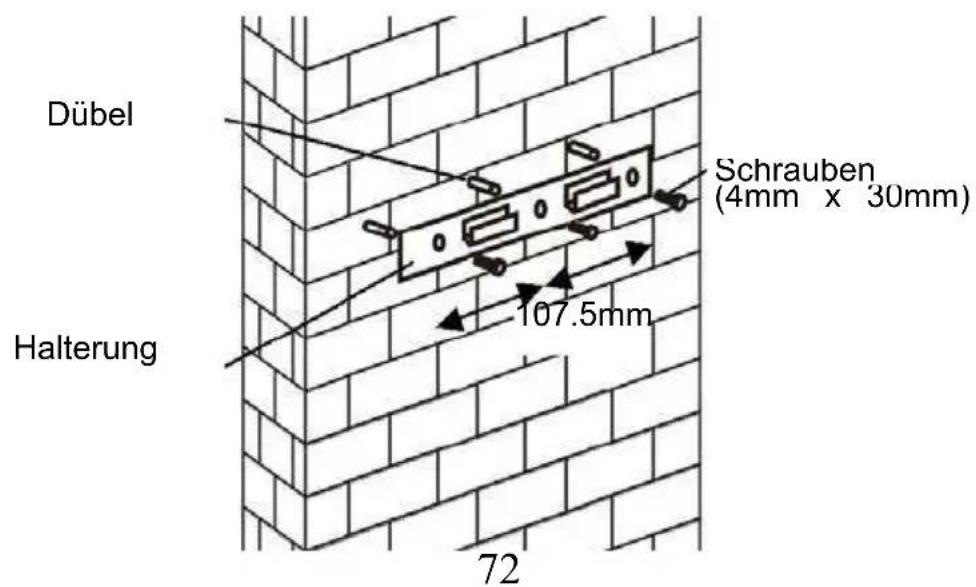

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

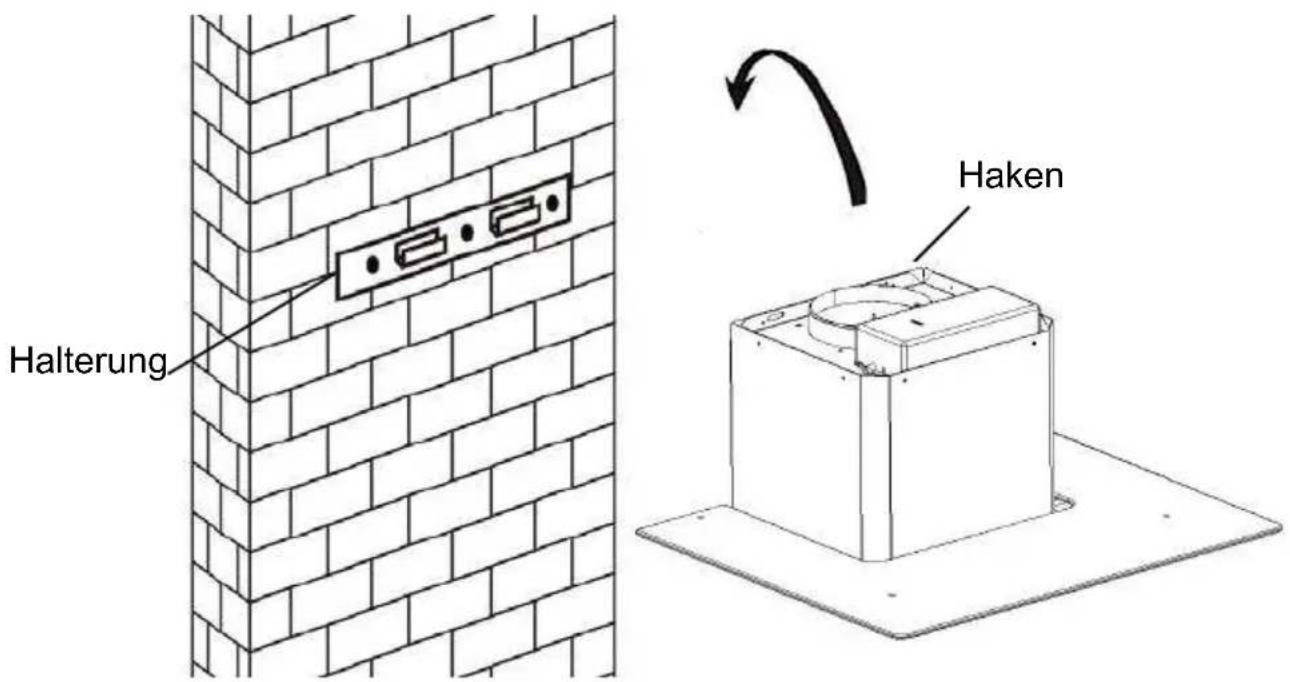

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

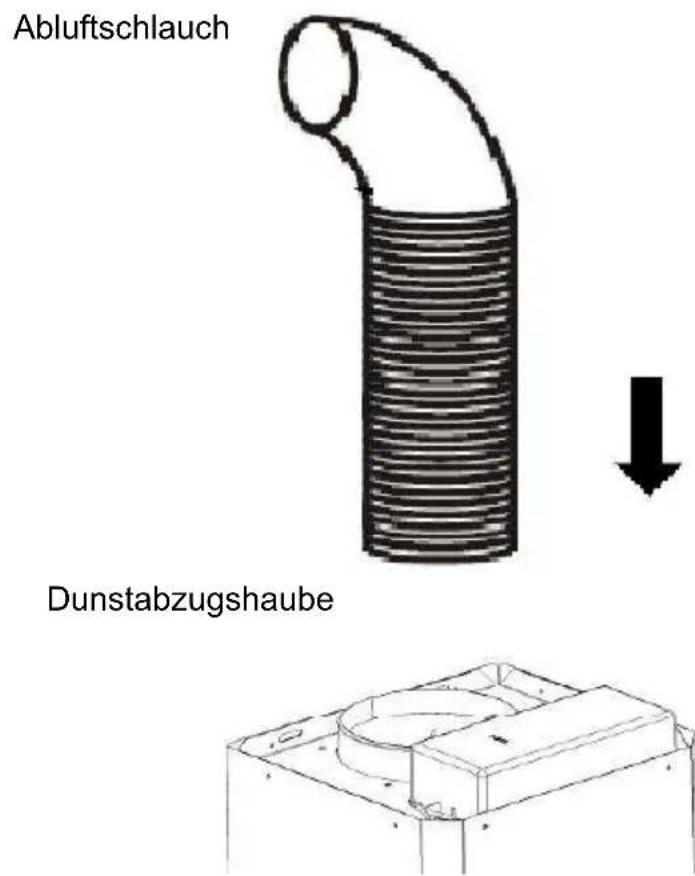

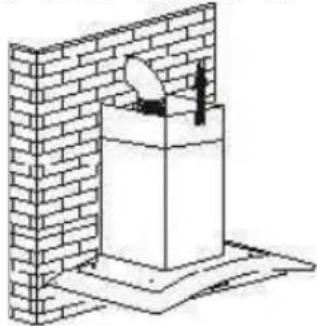

1. Befestigen Sie das Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann, wie unten gezeigt, den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glas in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu fest an, damit das Glas nicht beschädigt wird.

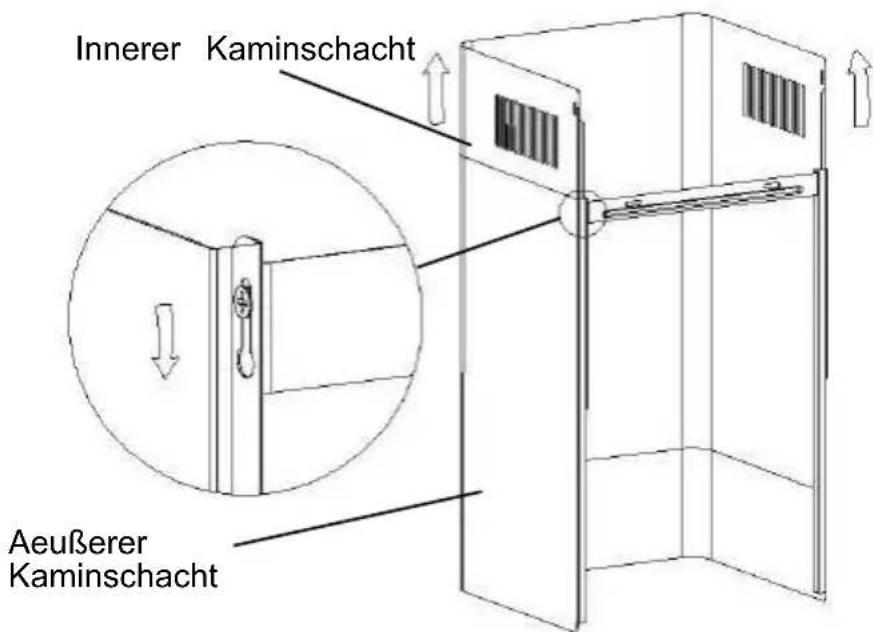

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett heraus. Stellen Sie den Kamin auf die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben Sie die Platte II mit 2 Schrauben an die Wand und ziehen Sie sie fest.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie ihn mit 2 Schrauben.

Installation (Luftauslass innen)

Wenn Sie keinen Ausgang nach außen haben, ist der Abluftschlauch nicht erforderlich. Die Installation ähnelt dem vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden, um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten zuerst die Metallfettfilter gelöst werden. Drücken Sie die Verriegelung und ziehen Sie sie nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das Gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er sich gelöst haben und nicht verriegelt sein, kann das gefährlich werden. o Wenn der Aktivkohlefilter eingesetzt wird, wird die Saugleistung verringert.

Beschreibung der Funktionen

AUFBAU 1

BEDIENUNG

Taste 1

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste 3

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

BEDIENUNG

Aus-Taste 0

Sie dient zum Ausschalten der Lüfter.

Taste für die niedrigste Stufe

Sie wird für die Belüftung in der Küche verwendet. Sie eignet sich für das Sieden und Kochen, das nicht viel Dampf verursacht.

Taste für die mittlere Stufe

2

Die Luftstromgeschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste für die höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, drücken Sie die High-Speed-Taste für die höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten gleichzeitig gedrückt werden, arbeitet das Gerät nur mit der höchsten Drehzahl.

Taste für die Beleuchtung

AUFBAU 3

① Ein-/Aus-Taste

Sie dient zum Ein- und Ausschalten der Lüfter.

+ Speed-Plus-Taste

Für die Erhöhung der Lüftergeschwindigkeit.

- Geschwindigkeitsabnahme-Taste

Für die Verringerung der Gebläsegeschwindigkeit.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl-Anzeige: "1" für niedrige Geschwindigkeit, "2" für mittlere Geschwindigkeit, "3" für hohe Geschwindigkeit, "4" für Boosterfunktion.

Schnellzeit: Drücken Sie ⏻ & ⏻ 1 Sekunde lang, die Digitalanzeige blinkt und zählt 5 Minuten herunter. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und es ertönt ein Summton für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie die Geschwindigkeit 4, um die höchste Geschwindigkeit zu erreichen, während die Motorhaube in Betrieb ist. Die Geschwindigkeit wird für 5 Minuten erhöht, bevor sie wieder verlangsamt wird.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metallpads, chemische, scheuernde Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Reinigen Sie den Filter jeden Monat, um das Risiko einer Brandgefahr zu verhindern.

Der Filter sammelt Fett, Rauch und Staub. So stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen, sammelt sich das Fett an (brennbares Material). Reinigen Sie ihn mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glas. Entnehmen Sie das Glas von der Haube. Entfernen Sie die Glühbirne, die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich, die Glühbirnen einzeln zu ersetzen. Es wird notwendig sein, die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED-Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glas auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es ist wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code, der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler bezüglich der Wiederverwertung.

Dieses Gerät ist gemäß EU-Richtlinie 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produkts helfen Sie, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst durch unsachgemäße Abfallbehandlung dieses Produkts verursacht werden könnten. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Hausmüll gehört. Es soll zu einem geeigneten Sammelpunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß den örtlichen Umweltregelungen für Abfallbeseitigung erfolgen. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
