Typ produktu	LED LCD 4K televizor
Značka	Sony
Model	Bravia KD65X7053
Velikost obrazovky (úhlopříčka)	163,9 cm (65 palců)
Rozlišení displeje	3840 x 2160 pixelů (4K)
Podsvícení	LED
TV normy	Analogové B/G, D/K, I; Digitální DVB-T/C/T2, DVB-S/S2
Rozměry s podstavcem (Š x V x H)	146,3 x 90,4 x 34,0 cm
Rozměry bez podstavce (Š x V x H)	146,3 x 84,5 x 8,0 cm
Hmotnost s podstavcem	21,4 kg
Hmotnost bez podstavce	20,5 kg
Napájení	220-240 V AC, 50 Hz
Spotřeba elektrické energie (standardní)	151 W
Spotřeba elektrické energie (pohotovostní režim)	0,50 W
Třída energetické účinnosti	A
Zvukový výkon	2 x 10 W
Konektivita	3x HDMI (1x ARC), 3x USB, Ethernet, Wi-Fi, Bluetooth (nespecifikováno), optický audio výstup, mini-jack audio konektor, RF vstup, satelitní vstup
Hlavní funkce	Smart TV (Netflix, YouTube), HDR10, BRAVIA Sync, EPG, teletext, rodičovská kontrola
Kompatibilní s montáží na zeď	Ano, držák SU-WL450 (volitelný)
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10 % až 80 % RV (bez kondenzace)
Údržba a čištění	Před čištěním odpojte; používejte jemný suchý hadřík; nepoužívejte abrazivní prostředky
Bezpečnost	Instalace na stabilní povrch; doporučeno použití příslušenství Sony; prevence převrácení
Náhradní díly a opravitelnost	Kontaktujte poprodejní servis Sony; použijte šrouby dodané s nástěnným držákem

Často kladené otázky - Bravia KD65X7053 SONY

Jak nainstalovat televizor na zeď?

Použijte nástěnný držák SU-WL450 (není součástí dodávky). Instalaci svěřte autorizovanému instalačnímu technikovi Sony. Postupujte podle pokynů v instalační příručce dodané s držákem.

Co dělat, když dálkový ovladač nefunguje?

Vyměňte baterie za nové. Zkontrolujte, zda žádná překážka neblokuje senzor dálkového ovladače umístěný v přední části televizoru.

Jak připojit USB zařízení?

Připojte zařízení k portu USB (1, 2 nebo 3). Pro externí pevný disk použijte port USB 3 (HDD). USB porty poskytují maximálně 500 mA.

Jak aktivovat zvuk přes externí audio systém?

Použijte port HDMI IN 3 (ARC) nebo výstup DIGITAL AUDIO OUT (OPTICAL). Přejděte do nastavení: HOME > Systémová nastavení > AV nastavení > Audio výstup/Sluchátka.

Televizor se sám vypíná, co dělat?

Zkontrolujte, zda není aktivován časovač uspání (SLEEP). Pro deaktivaci funkcí Vypnutí programu nebo TV spánek použijte Nápovědu přes tlačítko HOME.

Jak sledovat televizi v 4K?

Použijte porty HDMI IN 2 nebo 3 s prémiovým vysokorychlostním HDMI kabelem. V nastavení nastavte Formát HDMI signálu na Vylepšený formát.

Co znamená blikání červené LED kontrolky?

Spočítejte počet bliknutí (interval 3 sekundy). Odpojte televizor na 2 minuty, poté znovu připojte. Pokud problém přetrvává, kontaktujte poprodejní servis Sony.

Jak čistit obrazovku?

Odpojte televizor. Použijte jemný suchý hadřík. Nikdy nepoužívejte chemické prostředky, alkohol nebo abrazivní hadříky.

Kde najdu číslo modelu a datum výroby?

Štítky jsou na zadní straně televizoru nebo na obalu. U modelů s externím napájecím adaptérem jsou štítky na adaptéru.

Mohu tento televizor používat se satelitní anténou?

Ano, pokud je váš model vybaven satelitním vstupem. Připojte satelitní kabel k příslušné zásuvce. Ujistěte se, že televizor podporuje DVB-S/S2.

NÁVOD K OBSLUZE Bravia KD65X7053 SONY

AV/video systém

Analogový: PAL/SECAM/NTSC3.58 (pouze video)/NTSC4.43 (pouze video)

Digitální: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/

HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Digitální: UHF/VHF/kabel

Satelit*1: frekvence 6950-2150 MHz

Zvukový výstup

10W+10W

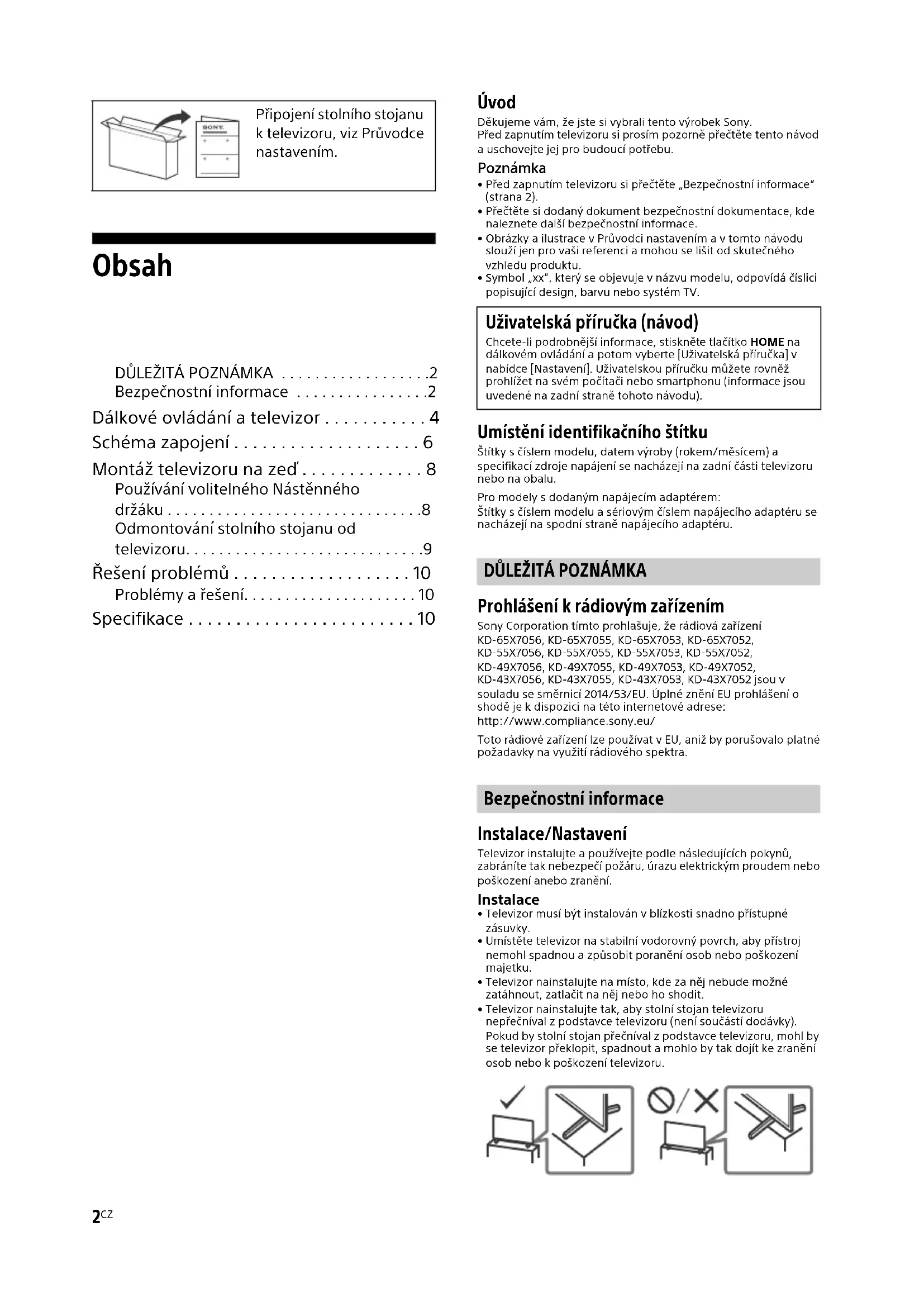

Bezpečnostní informace 2

Dálkové ovládání a televizor 4

Schéma zapojení 6

Montáž televizoru na zeď 8

Používání volitelného nástěnného

držáku 8

Odmontování stolního stojanu od televizoru 9

Řešení problému 10

Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Poznámka

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“ (strana 2).
• Přečtěte si dodaný dokument bezpečnostní dokumentace, kde naleznete další bezpečnostní informace. Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vizuální referenci a mohou se lišit od skutečného vzhledu produktu.
• Symbol „xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV.

Uživatelská příručka (návod)

Chcete-li podrobnější informace, stiskněte tlačítko HOME na dálkovém ovladači a potom vyberte [Uživatelská příručka] v nabídce [Nastavení]. Uživatelskou příručku můžete rovněž prohlížet na svém počítači nebo smartphonu (informace jsou uvedené na zadní straně tohoto návodu).

Umístění identifikačního štítku

Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.

Pro modely s dodaným napájecím adaptérem:

Štítky s číslem modelu a sériovým číslem napájecího adaptéru se nacházejí na spodní straně napájecího adaptéru.

DŮLEŽITÁ POZNÁMKA

Prohlášení k rádiovým zařízením

Sony Corporation tímto prohlašuje, že rádiová zařízení

v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o

shodě je k dispozici na této internetové adrese:

http://www.compliance.sony.eu/

Toto rádiové zařízení lze používat v EU, aniž by porušovalo platné požadavky na využití rádiového spektra.

Bezpečnostní informace

Instalace/Nastavení

Televizor instalujte a používejte podle následujících pokynů, abyste zabránili nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky. Umístěte televizor na stabilní vodorovný povrch, aby přístroj nemohl spadnout a způsobit poranění osob nebo poškození majetku.
• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

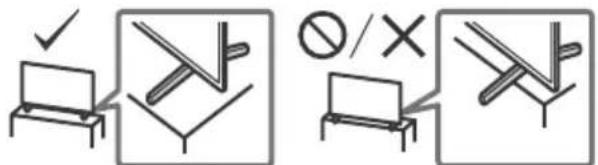

• Televizor nainstalujte tak, aby stolní stojan televizoru nepřečníval z podstavce televizoru (není součástí dodávky). Pokud by stolní stojan přečníval z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.

Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál. - Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: - Nástěnný držák: SU-WL450. Když k TV připevňujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku. Průměr a délka šroubů se liší podle modelu nástěnného držáku. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8mm-12mm

Přeprava

• Před přemístěním televizoru odpojte všechny kabely. K přenosu velkého televizoru jsou nutné dvě nebo více osob. Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.
• Při zdvihání TV pevně držte za spodní stranu.

Při přenášení televizoru dbejte na to, aby do ničeho nenarazil nebo nadměrně nevibroval. - Pokud posíláte televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

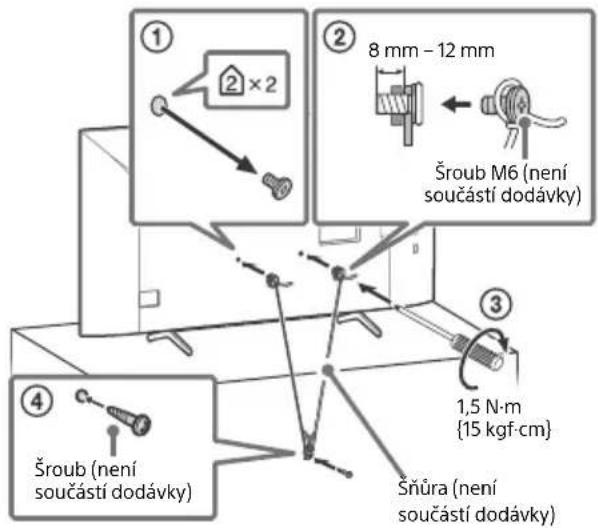

Ochrana proti převrácení KD-65X70xx

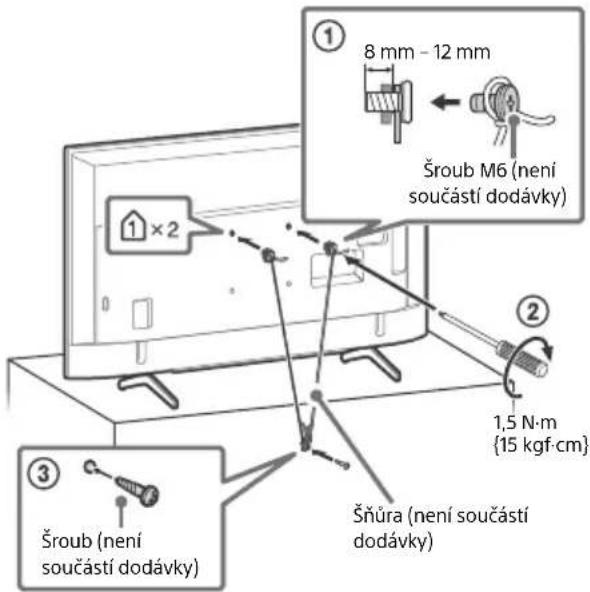

KD-55X70xx / 49X70xx / 43X70xx

Dálkové ovládání a televizor

Tvar, umístění, dostupnost a funkce tlačítek dálkového ovládání se může lišit v závislosti na zemi, oblasti nebo modelu televizoru.

1 (Volba vstupu/přidržení textu)

V režimu TV: Zobrazte a zvolte vstupní zdroj.

V textovém režimu: Přidržte aktuální stránku.

(Pohotovostní režim TV)

DIGITAL/ANALOG

Přepínání mezi digitálním a analogovým vstupem.

SYNC MENU

Zobrazte nabídku BRAVIA Sync.

Chcete-li podrobnější informace, stiskněte tlačítko HOME na dálkovém ovládání a potom vyberte [Uživatelská příručka] v nabídce [Nastavení].

Číselná tlačítka

EXIT

(Text)

Zobrazte textové informace.

3 Barevná tlačítka

YouTube (Pouze pro některé oblasti/ země/modely televizoru)

NETFLIX (Pouze pro některé oblasti/ země/modely televizoru)

4 (Informace/Odhalení textu)

Zobrazte informace.

SLEEP

Opakovaným stisknutím nastavte na televizoru čas v minutách ([Vyp]/[15 min]/ [30 min]/[45 min]/[60 min]/[90 min]/

[120 min]), po jehož uplynutí se televizor vypne. Chcete-li Časovač vypnutí zrušit, opakovaným stisknutím tlačítka SLEEP nastavte [Vyp].

GUIDE/

Zobrazte digitální elektronický programový průvodce (EPG).

RETURN/

OPTIONS

Zobrazí seznam obsahující zástupce některých nabídek nastavení.

Volby uvedené v seznamu se budou lišit v závislosti na aktuálním vstupu a obsahu.

HOME

/ / / / /

Navigace a výběr v nabídce na obrazovce.

5 +/-(Hlasitost)

(Skok)

(Ztišit)

PROG+/-/E/A/E

V režimu TV: Zvolte kanál.

V textovém režimu: Zvolte následující (3) nebo předchozí (3) stránku.

6 AUDIO

Vybere zvuk vícejazyčného zdroje nebo duální zvuk (v závislosti na zdroji programu).

(Nastavení titulků)

SEZNAM TITULŮ (Není k dispozici pro Itálii)

Zobrazte název titulu.

Ovládejte mediální obsah na TV a na připojeném zařízení kompatibilním s funkcí BRAVIA Sync.

Toto tlačítko lze také použít k ovládání služby přehrávání VOD (video na vyžádání). Dostupnost závisí na službě VOD.

REC (Není k dispozici pro Itálii)

Upraví zobrazení na obrazovce.

Opakovaným stisknutím zvolte požadovaný rozšířený režim.

KD-65X70xx

KD-55X70xx / 49X70xx / 43X70xx

7 (Napájení)

8 Snímač dálkového ovladače / kontrolka LED

Poznámka

• Pokud jsou zvoleny titulky a uživatel spustí digitální textovou aplikaci pomocí tlačítka „Text", mohou se titulky za určitých okolností přestat zobrazovat. Když uživatel digitální textovou aplikaci ukončí, bude dekódování titulků automaticky obnoveno.
• Než odpojíte napájecí kabel, ujistěte se, že je televizor zcela vypnutý.
• Abyste televizor zcela odpojili od napájení, vytáhněte zástrčku ze síťové zásuvky. Při provádění výběru vstupu chvíli vyčkejte, než změníte na jiný vstup.

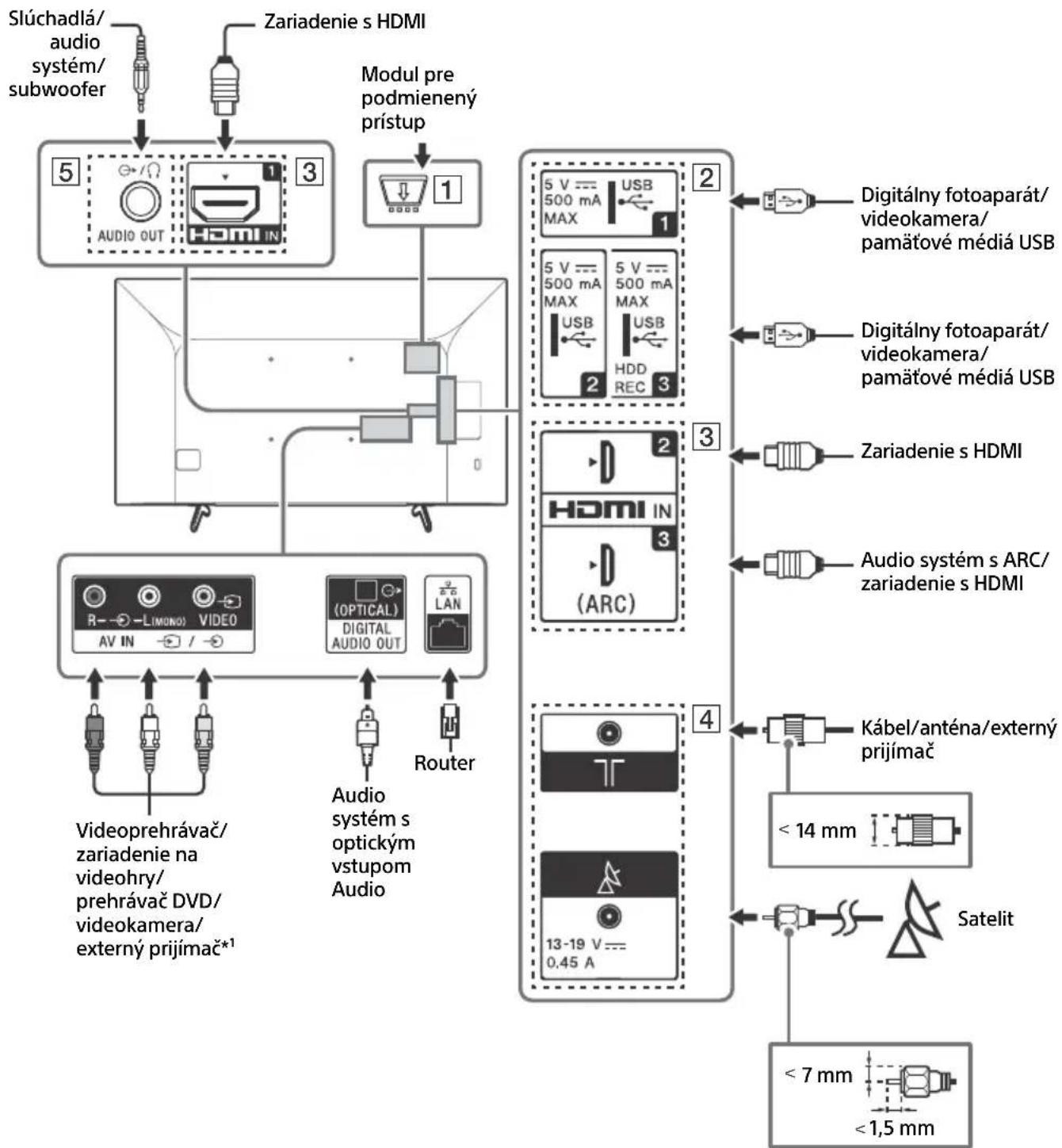

Schéma zapojení

K televizoru lze připojit širokou škálu volitelných zařízení.

Poznámka

Konektory, štítky a funkce se mohou měnit v závislosti na oblasti/zemi/modelu TV.

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v návodu k použití dodaném s modulem CAM.
• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.
• CAM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.
• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

2 USB1/2, USB3 (HDD

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.
• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1.
• Připojte USB HDD zařízení do portu USB 3.

3 HDMI IN 1/2/3

• Rozhraní HDMI může přenášet digitální video a audio přes jeden kabel.

HDMI IN 2/3

Chcete-li využívat vysoce kvalitní obsah 4K 50p/60p, připojte kabel HDMI Premium High Speed k HDMI IN 2/3 a nastavte [Formát signálu HDMI] na [Vylepšený formát].

Podrobnosti o podporovaných formátech naleznete v části "Specifikace" v tomto návodu (strana 10-11).

HDMI IN 3 ARC (Audio Return Channel)

Připojte svůj audio systém do portu HDMI IN 3 pro reprodukci zvuku TV vaším audio systémem. Audio systém, který podporuje HDMI ARC, může odesílat video do TV a přijímat audio z TV přes stejný HDMI kabel. Pokud váš audio systém nepodporuje HDMI ARC, je zapotřebí další připojení pomocí DIGITAL AUDIO OUT (OPTICAL).

4 (Vstup RF), (Satelitní vstup)* 2

RE C) Připojeno pro pozemní/kabelové vysílání a satelit.

5 AUDIO OUT

• Podporuje pouze 3pólový konektor typu stereofonní mini jack.
• Chcete-li poslouchat zvuk televizoru přes připojené zařízení, stiskněte tlačítko HOME, potom vyberte [Systémová nastavení] → [Nastavení] → [Nastavení AV] → [Audio výstup/sluchátka] a potom vyberte požadovanou položku.

Poznámka

1 Pro externí zařízení, které má pouze výstup SCART AV OUT, použijte adaptér SCART-RCA. 2 Pouze pro některé oblasti/země/modely televizorů.

Montáž televizoru na zeď

Používání volitelného Nástěnného držáku

Tento návod k použití pro TV poskytuje pouze kroky pro přípravu TV pro montáž na zeď před tím, než je na zeď instalována.

Pro zákazníky:

Společnost Sony za účelem ochrany produktu a z důvodu bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Prodejci a dodavatelé Sony:

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese hmotnost televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

K instalaci televizoru na stěnu použijte Nástěnný držák SU-WL450 (není součástí dodávky).

Při montáži Nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s Nástěnným držákem.

Poznámka

• Vyšroubované šrouby uschovejte na bezpečné místo mimo dosah dětí.
• Pokud je stolní stojan připojen k televizoru, nejprve stolní stojan odpojte. Nahlédněte do dokumentu Průvodce nastavením a proveďte kroky pro připojení stolního stojanu v obráceném pořadí.
• Umístěte televizor obrazovkou směrem dolů na rovný stabilní povrch pokrytý tlustou a měkkou tkaninou, při vyjímání stolního stojanu z televizoru, aby nedošlo k poškození povrchu LCD displeje. (Pouze modely KD-49/43X70xx)

Pokyny k instalaci Nástěnného držáku na stěnu naleznete v části Informace o instalaci (Nástěnný držák) na stránce produktu modelu televizoru. https://www.sony.eu/support

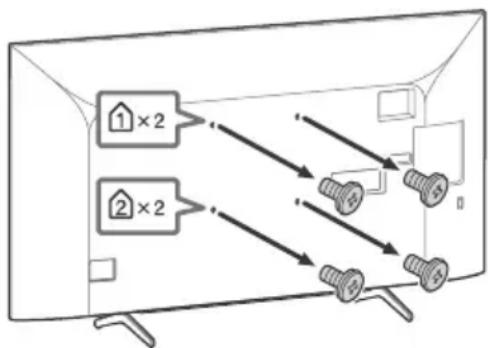

KD-65X70xx

Odšroubujte šrouby na zadní straně TV.

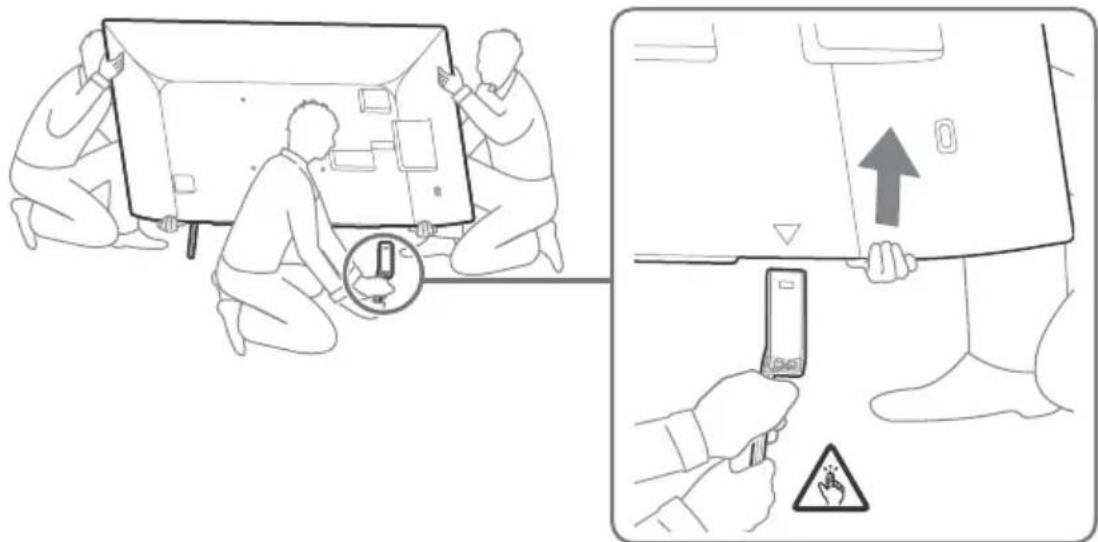

KD-65X70xx

1 Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

2 Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

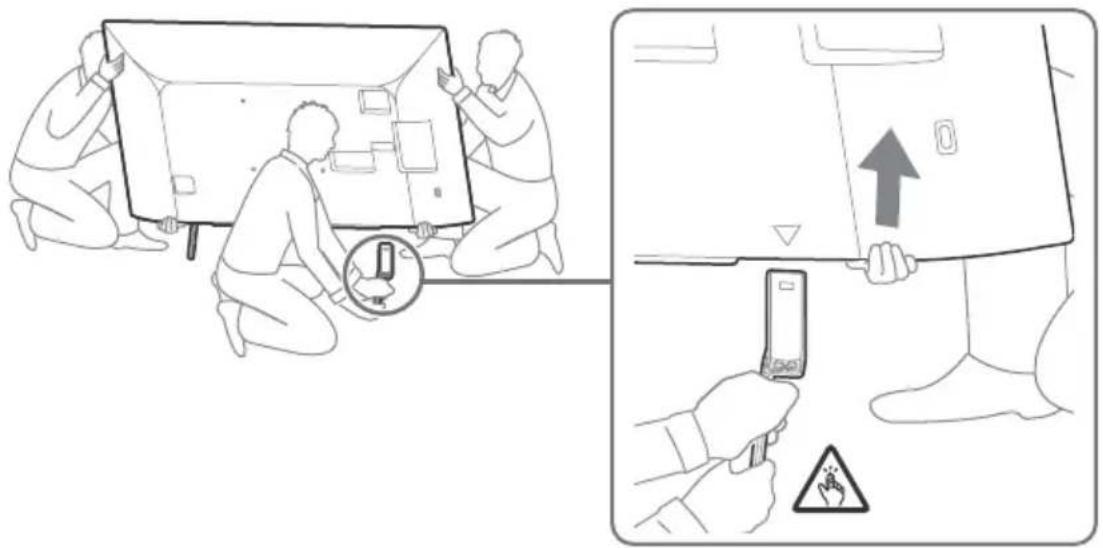

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

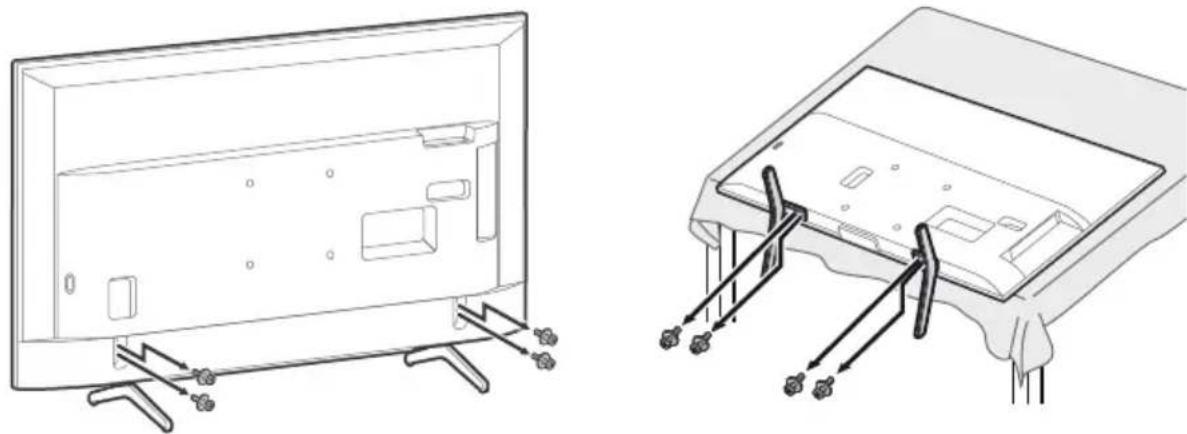

KD-55X70xx KD-49X70xx / 43X70xx

Řešení problému

Když LED kontrolka bliká červeně, spočítejte, kolikrát blikne (interval blikání je tři sekundy).

Pokud LED kontrolka bliká červeně, resetujte televizor, tak že od televizoru na dvě minuty odpojte napájecí kabel, potom televizor znovu zapněte.

Pokud problém přetrvává, obraťte se na svého prodejce nebo na servisní centrum Sony a uveďte, kolikrát LED kontrolka červeně blikla (interval blikání je tři sekundy). Vypněte televizor stisknutím tlačítka ①, odpojte napájecí kabel a informujte svého prodejce nebo servisní centrum Sony.

Problémy a řešení

Není obraz (tmavá obrazovka) a neozývá se zvuk

Zkontrolujte anténní/kabelové připojení. - Připojte televizor k elektrické zásuvce a stiskněte na televizoru nebo dálkovém ovládání.

Obrysy obrazu jsou zkreslené

Změňte aktuální nastavení [Filmový režim]* na jiné nastavení.

Televizor se automaticky vypíná (televizor přechází do pohotovostního režimu)

Zkontrolujte, zda je aktivována volba [Časovač vypnutí]. Zkontrolujte, zda je aktivována volba [Doba trvání] pod [Zap. časovačem] nebo [Nastavení fotorámečku]. Zkontrolujte, zda je aktivována volba [Pohotovostní režim TV z důvodu nečinnosti].

Některé výstupní zdroje nelze zvolit. Zvolte [AV předvolby] a zvolte [Vždy] pro vstupní zdroj.

Některé programy nelze naladit. Zkontrolujte anténní/kabelové připojení.

Dálkové ovládání nefunguje. Vyměňte baterie.

Panel televizoru se zahřívá

Když je televizor používán delší dobu, panel se zahřeje. Když se ho dotknete rukou, může být na dotek horký. * Chcete-li podrobnější informace, stiskněte tlačítko HOME na dálkovém ovládání a potom vyberte [Uživatelská příručka] v nabídce [Nastavení].

Specifikace

Systém

Systém panelu Panel LCD (displej s kapalnými krystaly), Podsvícení LED

TV systém

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

Digitální: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/

HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60 fps)

Výběr kanálu

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabel

Digitální: UHF/VHF/kabel

Satelit*1: mezifrekvenční kmitočet 950-2 150 MHz

Zvukový výstup

10W+10W

Bezdrátová technologie

Protokol IEEE 802.11b/g/n

Kmitočtové pásmo (pásma)

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa*

Konektor typ F (zásuvka), 75 ohmová.

DiSeqC 1.0, LNB 13 V/18 V a tón 22 kHz, rozvod signálu jediným kabelem EN50494.

A V I N

Video/audio vstup (phono konektory)

HDMI IN 1/2/3 (podpora rozlišení 4K, kompatibilní s HDCP

2.3)4

Video:

4096× 2160p (24,50,60 Hz), 3840× 2160p (24,25,30,50

60 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz).

Digitální optický konektor jack (dvoukanálový lineární PCM:

48 kHz 16 bit, Dolby Audio, DTS)

AUDIO OUT (stereo mini konektor)

Sluchátka, audio výstup, subwoofer

1,2-3(HDD-REC)(Funkce není v Itálii dostupná)

USB porty 1, 2 a 3 podporují vysokorychlostní USB (USB 2.0)

Konektor 10BASE-T/100BASE-TX (V závislosti na provozním prostředí se rychlost připojení může lišit. Rychlost a kvalita komunikace nejsou zaručeny.)

Napájení, specifikace produktu a další

kromě modelu s dodaným napájecím adaptérem

220V-240VAC, 50Hz

pouze modely s dodaným napájecím adaptérem

19,5 V DC s napájecím adaptérem

Napájecí napětí: 220 V - 240 V AC, 50 Hz

Třída energetické účinnosti

KD-65X70xx: A

KD-55X70xx: A

KD-49X70xx: A

KD-43X70xx: A

Velikost obrazovky (úhlopříčka) (přibl.)

KD-65X70xx: 163,9 cm / 65 palců

KD-55X70xx: 138,8 cm / 55 palců

KD-49X70xx: 123,2 cm / 49 palců

KD-43X70xx: 108,0 cm / 43 palců

Spotřeba elektrické energie

Spotřeba elektrické energie v pohotovostním režimu 4 5

0.50 W

Rozlišení displeje

3840 bodů (vodorovně) × 2160 řádků (svisle)

Vlastnosti výstupu

USB 1/2/3

5V=MAX. 500mA

Rozměry (příbl.) (š × v × h)

se stolním stojanem

Provozní vlhkost: Relativní vlhkost 10 % - 80 %

(nekondenzující)

1 Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu. 2 HDMI IN 2 a HDMI IN 3 podporují vysoce kvalitní HDMI formáty, jako například 4K 60p/50p 4:2:0, 10 bitů, 4:4:4, 4:2:2. 3 Spotřeba energie v kWh za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru. 4 Specifikovaná spotřeba elektrické energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru. *5 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

• Nevyjímejte náhražku modulu nebo krytku (dostupnost závisí na modelu televizoru) slotu CAM (modul podmíněného přístupu) za jiným účelem, než vložení karty Smart.
• Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě. Vzhled a specifikace se mohou změnit bez předchozího upozornění.

Poznámky k funkcím digitální televize

• Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky. Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/služeb, které se mohou v průběhu času měnit.

Poznámky k HDR (High Dynamic Range) (Pouze pro některé oblasti/země/modely televizoru)

Kompatibilní pouze s herními tituly HDR všech konzolí PS4 prostřednictvím HDMI a HDR videí vestavěné aplikace Netflix a YouTube. (Více informací viz webové stránky podpory společnosti Sony). - Obrazový signál HDR konkrétně představuje formát HDR10 Media Profile (obvykle označovaný jako HDR10). - Kompatibilita s veškerým HDR obsahem není zaručena.

Informace o obchodních značkách

• Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
• Vyrobeno na základě licence poskytnuté společnosti Dolby Laboratories. Dolby, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories. Vewd Core. Copyright 1995-2020 Vewd Software AS. All rights reserved. Wi-Fi, Wi-Fi Alliance, Wi-Fi Direct a Miracast jsou registrované ochranné známky společnosti Wi-Fi Alliance.
• Wi-Fi Protected Setup™ je ochranná známka společnosti Wi-Fi Alliance.
• Logo Wi-Fi CERTIFIED™ je certifikační značka společnosti Wi-Fi Alliance.
• Netflix je registrovaná ochranná známka společnosti Netflix, Inc. YouTube a logo YouTube jsou registrované ochranné známky společnosti Google LLC. "BRAVIA", BRAVIA Sync jsou ochranné známky společnosti Sony Corporation. "Blu-ray Disc", "Blu-ray" a logo "Blu-ray Disc" jsou ochranné známky společnosti. "PlayStation" je registrovaná ochranná známka a "PS4" je ochranná známka společnosti Sony Interactive Entertainment Inc.
• Informace o patentech DTS naleznete na http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol, DTS společně se symbolem a Digital Surround jsou registrované obchodní známky nebo obchodní známky společnosti DTS, Inc. ve Spojených státech a/nebo v dalších zemích. © DTS, Inc. Všechna práva vyhrazena. TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.

Pouze pro satelitní modely: DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků.

Informace o bezpečnosti 2

Dálkový ovladač a televizní přijímač 4

Schéma zapojení 6

Montáž TV přijímače na stěnu 8

Informace o bezpečnosti

Instalace/Nastavení

Televizní přijímač nainstalujte a používejte v souladu s níže uvedenými pokyny, abyste předešli vzniku rizika požáru, zásahu elektrickým proudem, poškozením nebo úrazům.

Instalace

• Televizní přijímač je třeba nainstalovat v blízkosti snadno dostupné síťové zásuvky. Umístěte televizní přijímač na stabilní rovný povrch, aby nedošlo k jeho převrhnutí a následnému zranění nebo poškození majetku.
• Televizní přijímač nainstalujte na místo, odkud ho nelze stáhnout, posunout ani převrhnout.
• Televizní přijímač nainstalujte tak, aby stolový stojan televizního přijímače nepřečníval mimo TV stojan (nedodává se). Pokud stolový stojan přečnívá mimo TV stojan, televizní přijímač se může převrhnout, spadnout a způsobit zranění osob nebo se může televizní přijímač poškodit.

V režimu TV: Zobrazení a volba zdroje vstupu.

[120 min.]) ma televizní přijímač ještě před vypnutím. Pokud chcete zrušit Časovač vypnutí, opakovaně stiskněte tlačítko

SLEEP, dokud se nezobrazí [Vyp.].

GUIDE/

Uvedené možnosti se liší v závislosti na aktuálním vstupu a obsahu.

HOME

/ / / / /

V režimu TV: Výběr kanálu.

8 Snímač dálkového ovládání / indikátor LED

Poznámka

• Pokud jsou zvoleny titulky a uživatel spustí aplikaci digitálního textu pomocí tlačítka „text“, titulky se mohou za určitých okolností přestat zobrazovat. Když uživatel ukončí aplikaci digitálního textu, dekódování titulků se automaticky obnoví. Před odpojením napájecího kabelu zkontrolujte, zda je televizní přijímač úplně vypnutý.
• Pokud chcete televizní přijímač úplně odpojit od elektrické sítě, vytáhněte zástrčku z elektrické zásuvky. Když vykonáte volbu vstupu, počkejte chvíli, než se vstup změní na jiný.

Schéma zapojení

• Konektory, štítky a funkce se mohou lišit v závislosti na regionu/zemi/modelu televizního přijímače.

• Rozhraní HDMI umožňuje přenášet digitální video a audio signál jedním kabelem.

HDMI IN 2/3

Ak si chcete vychutnať vysokokvalitný obsah 4K 50p/60p, pripojte prémiový vysokorýchlostný kábel HDMI na HDMI IN 2/3 a nastavte [Formát signálu HDMI] na [Vylepšený formát]. Podrobnosti o podporovaných formátoch nájdete v časti „Špecifikácia“ v tomto návode (strana 10-11).

HDMI IN 3 ARC (Audio Return Channel)

Pripojte audiosystém na HDMI IN 3 pre vedenie audio signálu z televízneho prijímača do audiosystému. Audiosystém, ktorý podporuje HDMI ARC, dokáže odosielať video do televízneho prijímača a prijímať audio z televízneho prijímača cez ten istý kábel HDMI. Ak váš audiosystém nepodporuje HDMI ARC, je potrebné ďalšie prepojenie s DIGITAL AUDIO OUT (OPTICAL).

4 (Vstup RF), (Satelitný vstup)* 2

RE Co) Pripojenia pre pozemné/káblové televízne vysielania a satelitnú televíziu.

5 AUDIO OUT

• Podporuje iba 3-pólový stereo mini konektor.
• Ak chcete počúvať zvuk z televízneho prijímača cez pripojené zariadenie, stlačte tlačidlo HOME, potom vyberte [Nastavenia systému] → [Nastavenie] → [Nastavenie AV] → [Výstup pre slúchadlá/ audio] a potom vyberte požadovanú položku.

Poznámka

Počas montáže, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť TV prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávateľom spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou.

1 Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým ďalšie osoby zdvíhajú televízny prijímač.

Keď indikátor LED bliká červenou farbou, počítajte, koľkokrát zabliká (časový interval je tri sekundy).

Televízny prijímač sa automaticky vypne (televízny prijímač prejde do pohotovostného režimu)

• Skontrolujte aktiváciu [Časovač vypnutia]*.
• Skontrolujte aktiváciu [Trvanie] pomocou [Časovač zap.] alebo [Nastavenia fotorámika]*.
• Skontrolujte aktiváciu [Pohotovostný režim nečinného TV]*.

Niektoré zdroje vstupu nie je možné zvoliť

• Zvoľte [AV predvoľby] a zvoľte [Vždy] zo zdroja vstupu.

Niektoré programy nie je možné naladiť

• Skontrolujte, či je pripojená anténa/kábel.

Dialkové ovládanie nefunguje

Vymeňte batérie.

Digitálny optický konektor (dvojkanálový lineárny PCM: 48 kHz, 16 bitov, Dolby Audio, DTS)

Voliteľné príslušenstvo Montážna konzola na stenu: SU-WL450 Prevádzková teplota: 0°C - 40°C Prevádzková vlhkosť: 10% -80% RH (nekondenzovaná)

• Kompatibilný s väčšími titulmi hier PS4 s HDR cez HDMI a videá v kvalite HDR len so vstavanou aplikáciou Netflix a YouTube. (Viac informácií nájdete na webovej lokalite podpory spoločnosti Sony).
• Obrazový signál HDR znamená konkrétne formát HDR10 Media Profile (bežne označovaný ako HDR10).
• Kompatibilita so všetkým obsahom HDR nie je zaručená.
