Tipo di prodotto	Televisore LED LCD 4K
Marca	Sony
Modello	Bravia KD65X7053
Dimensioni schermo (diagonale)	163,9 cm (65 pollici)
Risoluzione display	3840 x 2160 pixel (4K)
Retroilluminazione	LED
Standard TV	Analogico B/G, D/K, I; Digitale DVB-T/C/T2, DVB-S/S2
Dimensioni con supporto (L x A x P)	146,3 x 90,4 x 34,0 cm
Dimensioni senza supporto (L x A x P)	146,3 x 84,5 x 8,0 cm
Peso con supporto	21,4 kg
Peso senza supporto	20,5 kg
Alimentazione	220-240 V CA, 50 Hz
Consumo elettrico (Standard)	151 W
Consumo elettrico (Standby)	0,50 W
Classe di efficienza energetica	A
Potenza audio	2 x 10 W
Connettività	3 x HDMI (di cui 1 ARC), 3 x USB, Ethernet, Wi-Fi, Bluetooth (non specificato), uscita audio ottica, presa audio mini-jack, ingresso RF, ingresso satellite
Funzioni principali	Smart TV (Netflix, YouTube), HDR10, BRAVIA Sync, EPG, Televideo, controllo genitori
Montaggio a parete compatibile	Sì, supporto SU-WL450 (opzionale)
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 80 % UR (senza condensa)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non usare prodotti abrasivi
Sicurezza	Installazione su superficie stabile; utilizzo di accessori Sony raccomandato; prevenzione del ribaltamento
Ricambi e riparabilità	Contattare l'assistenza post-vendita Sony; utilizzo delle viti fornite con il supporto a parete

Domande frequenti - Bravia KD65X7053 SONY

Come installare il televisore a parete?

Utilizzare il supporto di montaggio a parete SU-WL450 (non fornito). Affidare l'installazione a un installatore autorizzato Sony. Seguire le istruzioni della Guida di installazione fornita con il supporto.

Cosa fare se il telecomando non funziona?

Sostituire le batterie con nuove. Verificare che nessun ostacolo blocchi il sensore del telecomando situato nella parte anteriore del televisore.

Come collegare un dispositivo USB?

Collegare il dispositivo a una porta USB (1, 2 o 3). Per un disco rigido esterno, utilizzare la porta USB 3 (HDD). Le porte USB forniscono al massimo 500 mA.

Come attivare l'audio tramite un sistema audio esterno?

Utilizzare la porta HDMI IN 3 (ARC) o l'uscita DIGITAL AUDIO OUT (OPTICAL). Accedere alle impostazioni: HOME > Impostazioni di sistema > Impostazioni AV > Uscita audio/Cuffie.

Il televisore si spegne da solo, cosa fare?

Verificare che il timer di spegnimento (SLEEP) non sia attivato. Consultare la Guida di aiuto tramite il tasto HOME per disattivare le funzioni Spegnimento programma o Standby TV.

Come guardare la televisione in 4K?

Utilizzare le porte HDMI IN 2 o 3 con un cavo HDMI ad alta velocità premium. Impostare Formato del segnale HDMI su Formato migliorato nelle impostazioni.

Cosa significa il lampeggio del LED rosso?

Contare il numero di lampeggi (intervallo di 3 secondi). Scollegare il televisore per 2 minuti, poi ricollegare. Se il problema persiste, contattare l'assistenza post-vendita Sony.

Come pulire lo schermo?

Scollegare il televisore. Utilizzare un panno morbido e asciutto. Non usare mai prodotti chimici, alcol o panni abrasivi.

Dove trovare il numero di modello e la data di fabbricazione?

Le etichette si trovano sul retro del televisore o sulla confezione. Per i modelli con alimentatore esterno, le etichette sono sull'alimentatore.

Posso usare questo televisore con un'antenna satellitare?

Sì, se il modello è dotato di ingresso satellitare. Collegare un cavo satellitare alla presa corrispondente. Assicurarsi che il televisore supporti DVB-S/S2.

MANUALE UTENTE Bravia KD65X7053 SONY

Per informazioni utili sui prodotti Sony

Per informazioni utili sui prodotti Sony

Per ulteriori informazioni sui prodotti Sony

Analogico: UHF/VHF/Cavo

• Selezionare [Ingresso AV] e selezionare [Sempre] dalla sorgente di ingresso.

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C DVB-T2

Satellite*1: DVB-S/DVB-S2

Sistema colore/video

Analogico: PAL/SECAM/NTSC3.58 (solo video)/NTSC4.43

(solo video)

Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L5.0,

H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Copertura dei canali

A seconda del paese/area/modelli di televisore

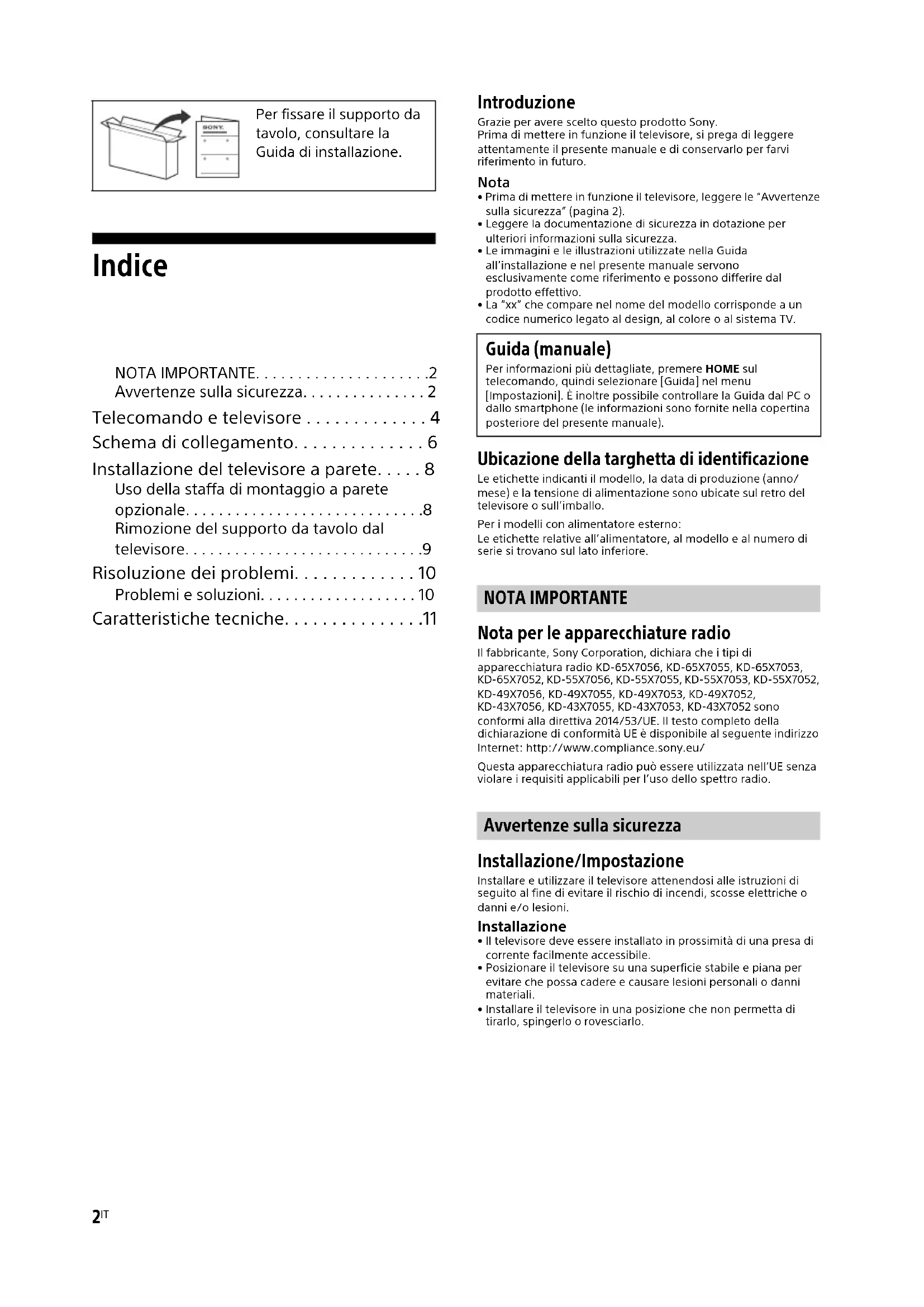

Per fissare il supporto da tavolo, consultare la Guida di installazione.

Indice

NOTA IMPORTANTE. 2

Avvertenze sulla sicurezza. 2

Telecomando e televisore 4

Schema di collegamento. 6

Installazione del televisore a parete. . . . 8

Uso della staffa di montaggio a parete opzionale. . . 8 Rimozione del supporto da tavolo dal televisore. . . 9

Risoluzione dei problemi. 10

Problemi e soluzioni. 10

Caratteristiche tecniche. 11

Introduzione

Grazie per avere scelto questo prodotto Sony.

Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Nota

• Prima di mettere in funzione il televisore, leggere le "Avvertenze sulla sicurezza" (pagina 2).
• Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza. Le immagini e le illustrazioni utilizzate nella Guida all'installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.
• La "xx" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV.

Guida (manuale)

Per informazioni più dettagliate, premere HOME sul telecomando, quindi selezionare [Guida] nel menu [Impostazioni]. È inoltre possibile consultare la Guida dal PC o dallo smartphone (le informazioni sono fornite nella copertina posteriore del presente manuale).

Ubicazione della targhetta di identificazione

Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del televisore o sull'imballo.

Per i modelli con alimentatore esterno: Le etichette relative all'alimentatore, al modello e al numero di serie si trovano sul lato inferiore.

NOTA IMPORTANTE

Nota per le apparecchiature radio

Il fabbricante, Sony Corporation, dichiara che i tipi di apparecchiatura radio KD-65X7056, KD-65X7055, KD-65X7053, KD-65X7052, KD-55X7056, KD-55X7055, KD-55X7053, KD-55X7052, KD-49X7056, KD-49X7055, KD-49X7053, KD-49X7052, KD-43X7056, KD-43X7055, KD-43X7053, KD-43X7052 sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.compliance.sony.eu/

Questa apparecchiatura radio può essere utilizzata nell'UE senza violare i requisiti applicabili per l'uso dello spettro radio.

Avvertenze sulla sicurezza

Installazione/Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di corrente disponibile e accessibile.
• Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
• Installare il televisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.

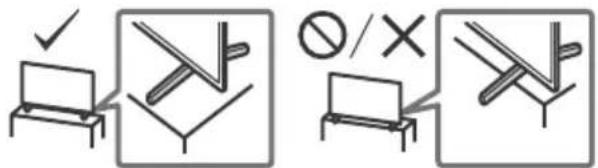

• Installare il televisore in modo che il relativo supporto da tavolo non sporga dal supporto del televisore (non in dotazione). Se il supporto da tavolo sporge dal supporto del televisore, il televisore potrebbe rovesciarsi o cadere e causare danni alle persone o al televisore stesso.

• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato. Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, come ad esempio: Staffa di montaggio a parete: SU-WL450

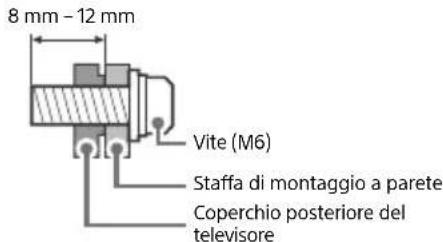

• Fissare la staffa di montaggio a parete al televisore utilizzando esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocare la caduta, ecc.

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone.
• Quando si trasporta il televisore manualmente, sostenerlo come illustrato. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.
• Quando si solleva o si sposta il televisore, tenerlo saldamente dal lato inferiore.

• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

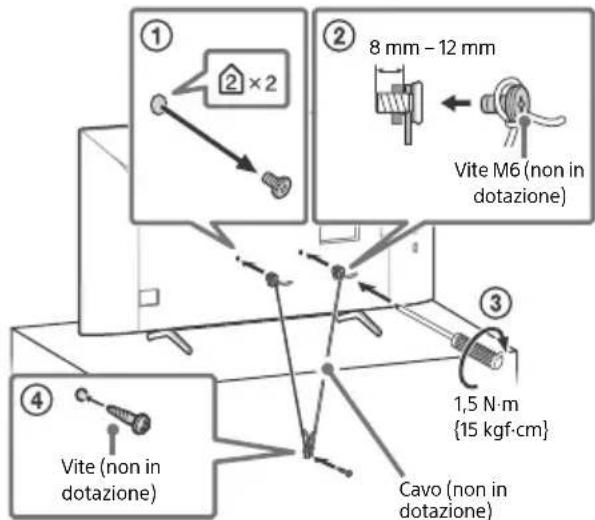

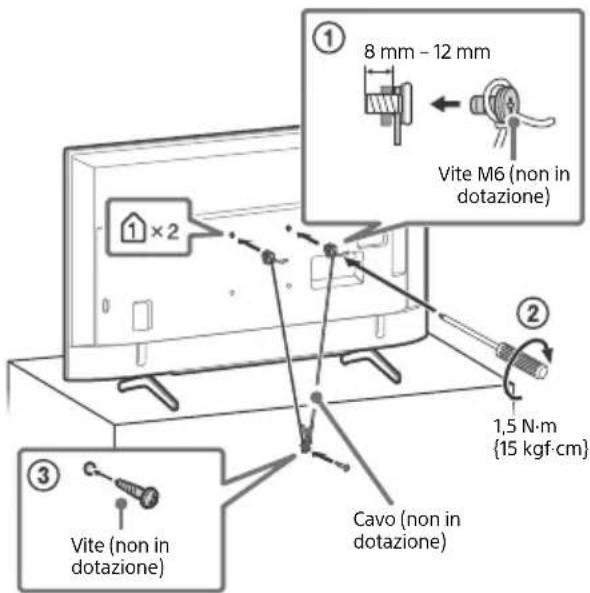

Prevenzione delle cadute KD-65X70xx KD-55X70xx / 49X70xx / 43X70xx

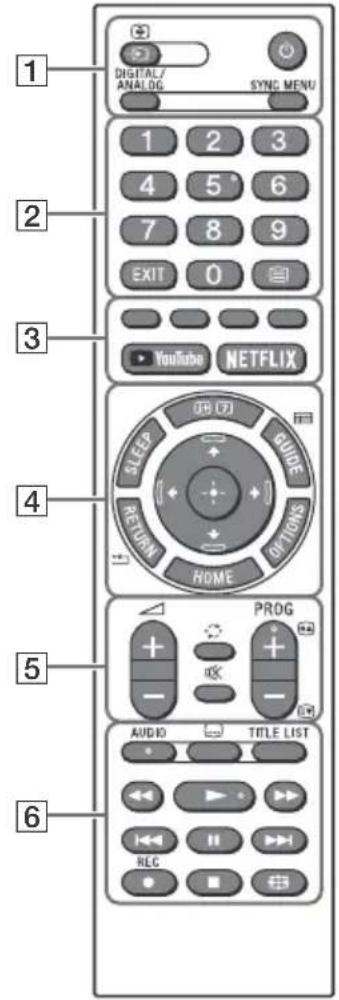

Telecomando e televisore

La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore.

1 (Selezione ingresso/Blocca Pagina Televideo)

In modalità televisore: Consente di visualizzare e selezionare la sorgente di ingresso.

In modalità Televideo: Consente di bloccare la pagina visualizzata.

(Standby TV)

DIGITAL/ANALOG

Consente di commutare tra l'ingresso digitale e analogico.

SYNC MENU

Consente di visualizzare il menu BRAVIA Sync.

Per informazioni più dettagliate, premere HOME sul telecomando, quindi selezionare [Guida] nel menu [Impostazioni].

2 Tasti numerici

EXIT

(Televideo)

Consente di visualizzare le informazioni del Televideo.

3 Tasti colorati

YouTube (Solo per alcune Regioni / Paesi / Modelli TV)

NETFLIX (Solo per alcune Regioni / Paesi / Modelli TV)

4 (Info/Mostra testo)

Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo.

SLEEP

Premere più volte fino a quando il televisore mostra l'ora in minuti ([Disattivato]/[15 min]/[30 min]/[45 min]/[60 min]/[90 min]/[120 min]) per i quali si desidera che il televisore rimanga acceso prima di spegnersi. Per annullare il timer di spegnimento, premere più volte SLEEP fino a quando appare [Disattivato].

GUIDE/国

Consente di visualizzare l'EPG (Electronic Programme Guide) digitale.

RETURN/

OPTIONS

Consente di visualizzare un elenco che contiene collegamenti rapidi ad alcuni menu di impostazione.

Le opzioni elencate dipendono dall'ingresso e dai contenuti correnti.

HOME

Navigazione e selezione nel menu su schermo.

5 +/-(Volume)

(Salto)

(Disattivazione audio)

PROG+/-/E/A/E

In modalità televisore: selezione del canale. In modalità Televideo: consente di selezionare la pagina successiva (2) o precedente (3).

6 AUDIO

Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).

(Impostazione Sottotitoli)

TITLE LIST (Non disponibile per l'Italia)

Consente di visualizzare l'elenco dei titoli più registrati.

Consentono di controllare contenuti multimediali sul televisore e su un dispositivo collegato compatibile BRAVIA Sync.

Questo tasto può essere utilizzato per mettere in funzione la riproduzione VOD (Video on Demand - Video a richiesta). La disponibilità dipende dal servizio VOD.

REC (Non disponibile per l'Italia)

Registrare il programma attualmente visualizzato sull'USB HDD.

Regola la visualizzazione dello schermo. Premere più volte per selezionare il formato immagine desiderato.

KD-65X70xx

KD-55X70xx / 49X70xx / 43X70xx

7 (Accensione)

8 Sensore telecomando/Indicatore LED

Nota

• Se sono stati selezionati i sottotitoli e l'utente avvia un'applicazione con testo digitale mediante il tasto "text", i sottotitoli potrebbero, in determinate circostanze, non essere più visualizzati. Quando l'utente abbandona l'applicazione con testo digitale, la decodifica dei sottotitoli riprende automaticamente.
• Assicurarsi che il televisore sia completamente spento prima di scollegare il cavo di alimentazione.
• Per scollegare completamente il televisore dall'alimentazione, estrarre la spina alla presa di alimentazione.
• Attendere qualche istante quando si effettua la selezione della sorgente per passare ad un altro ingresso.

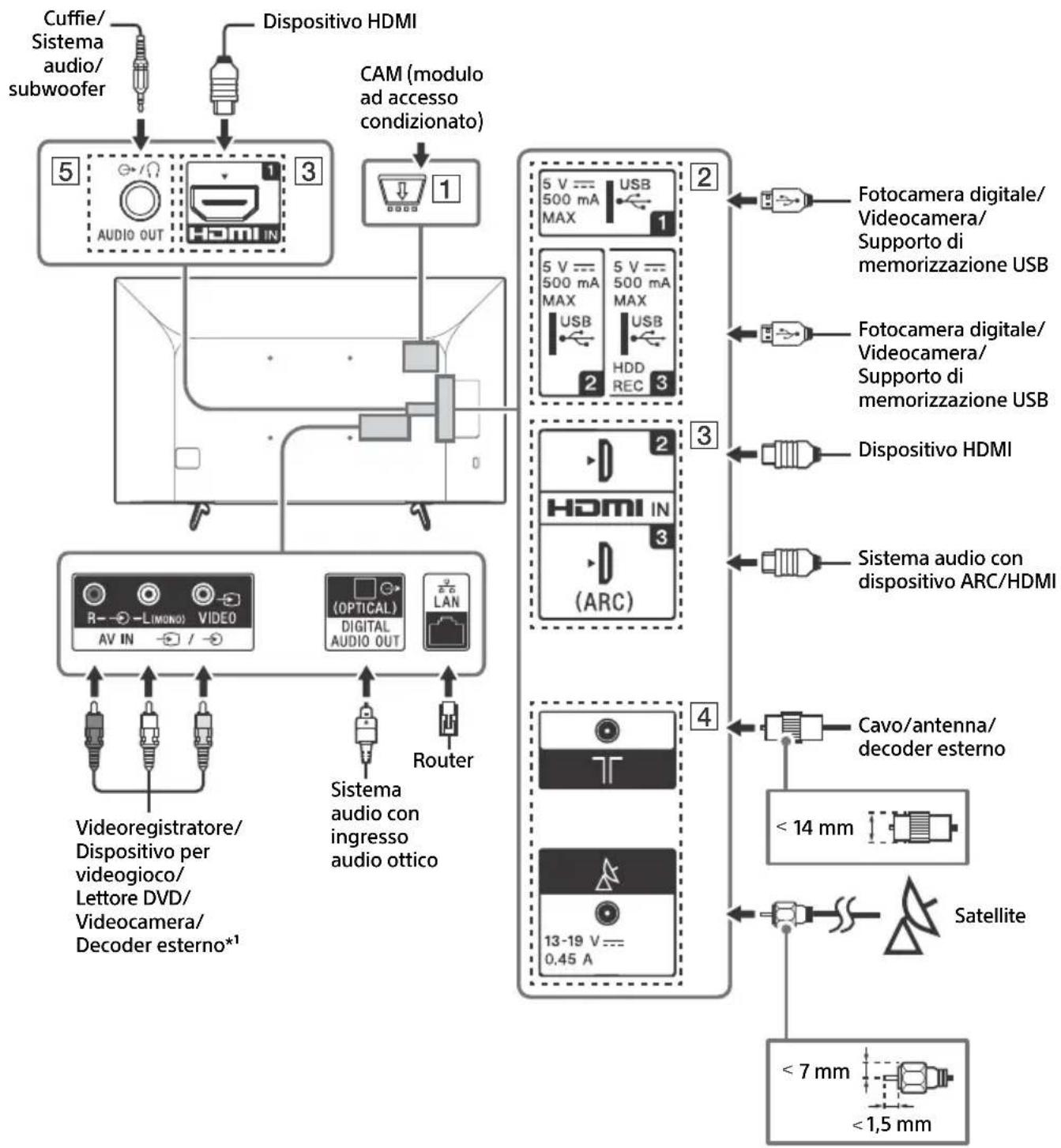

Schema di collegamento

È possibile collegare al televisore un'ampia gamma di apparecchi opzionali.

Nota

• Terminali, etichette e funzioni possono variare a seconda della regione/Paese/modello di televisore.

1 CAM (Conditional Access Module, modulo ad accesso condizionato)

• Consente l'accesso ai servizi televisivi a pagamento. Per ulteriori dettagli, fare riferimento al manuale d'uso in dotazione alla CAM.
• La smart card non va inserita direttamente nell'alloggiamento CAM del televisore, ma nell'apposita fessura della CAM, la quale è reperibile presso i rivenditori autorizzati di zona.
• L'uso della CAM non è supportato in alcuni paesi/aree. Rivolgersi a un rivenditore autorizzato di zona per verificare la possibilità di utilizzo.
• Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

2 USB1/2, USB3 (HDD)

• Collegare un dispositivo USB di grande capacità potrebbe interferire con altri dispositivi collegati.
• Quando si collega un dispositivo USB di grande capacità, utilizzare la presa USB 1.
• Collegare un dispositivo USB HDD alla porta USB 3.

3 HDMI IN 1/2/3

• L'interfaccia HDMI è in grado di trasferire il video e l'audio digitale su un singolo cavo.

HDMI IN 2/3

Per ottenere contenuti 4K 50p/60p di alta qualità, collegare un cavo High Speed HDMI Premium a HDMI IN 2/3 e impostare [Formato segnale HDMI] su [Formato avanzato].

Per dettagli sui formati supportati, fare riferimento a "Caratteristiche tecniche" nel presente manuale (pagina 11-12).

HDMI IN 3 ARC (Audio Return Channel)

Collegare il sistema audio a HDMI IN 3 per dirigere l'audio del televisore verso il sistema audio. Un sistema audio con supporto HDMI ARC è in grado di inviare il video al televisore e di ricevere l'audio dal televisore tramite lo stesso cavo HDMI. Se il sistema audio non supporta HDMI ARC, è necessario un ulteriore collegamento a DIGITAL AUDIO OUT (OPTICAL).

4 (Ingresso RF), (Ingresso satellite)* 2

• Collegamenti per digitale terrestre/TV via cavo e satellite.

R C AUDIO OUT

Supporta solo il mini jack stereo tripolare. - Per ascoltare l'audio del televisore attraverso l'apparecchio collegato, premere HOME, quindi selezionare [Impostazioni Sistema] → [Impostazioni] → [Configurazione AV] → [Cuffie/Uscita audio] e quindi selezionare la voce desiderata.

Nota

1 Per un dispositivo esterno con solo SCART AV OUT, utilizzare un adattatore SCART-RCA. 2 Solo per alcune Regioni / Paesi / Modelli TV.

Installazione del televisore a parete

Uso della staffa di montaggio a parete opzionale

Il presente manuale d'uso fornisce solo le fasi di preparazione del televisore in vista dell'installazione a parete.

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto.

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del televisore. Affidare il fissaggio a parete di questo prodotto a personale qualificato che dovrà garantire la massima sicurezza dell'installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta.

Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) per installare il televisore alla parete.

Durante l'installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l'uso e la Guida all'installazione in dotazione con la staffa di montaggio a parete.

Nota

• Conservare le viti rimosse al sicuro, fuori dalla portata dei bambini.
• Se il supporto da tavolo è fissato al televisore, staccarlo prima di tutto. Consultare la Guida di installazione e seguire i passaggi in ordine inverso per staccare il supporto da tavolo.
• Collocare il televisore con lo schermo rivolto verso il basso su una superficie piana e stabile coperta con un panno spesso e morbido, quando si rimuove il supporto da tavolo dal televisore per evitare di danneggiare la superficie del display LCD. (solo KD-49/43X70xx)

Per istruzioni sull'installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del televisore. https://www.sony.eu/support

KD-65X70xx

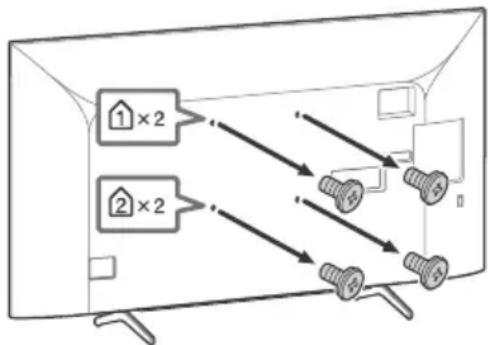

Rimuovere le viti dal retro del televisore.

KD-65X70xx

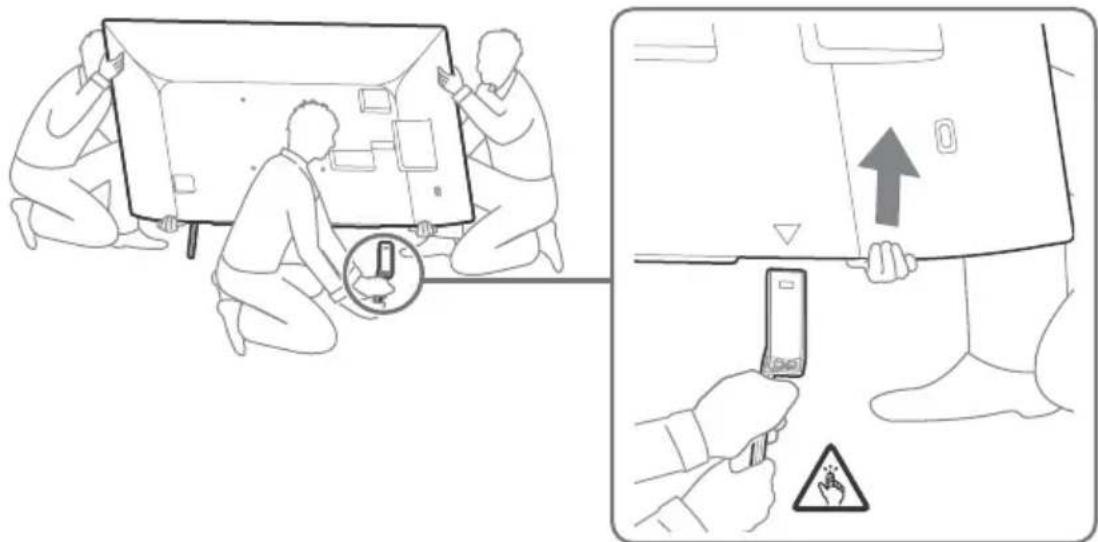

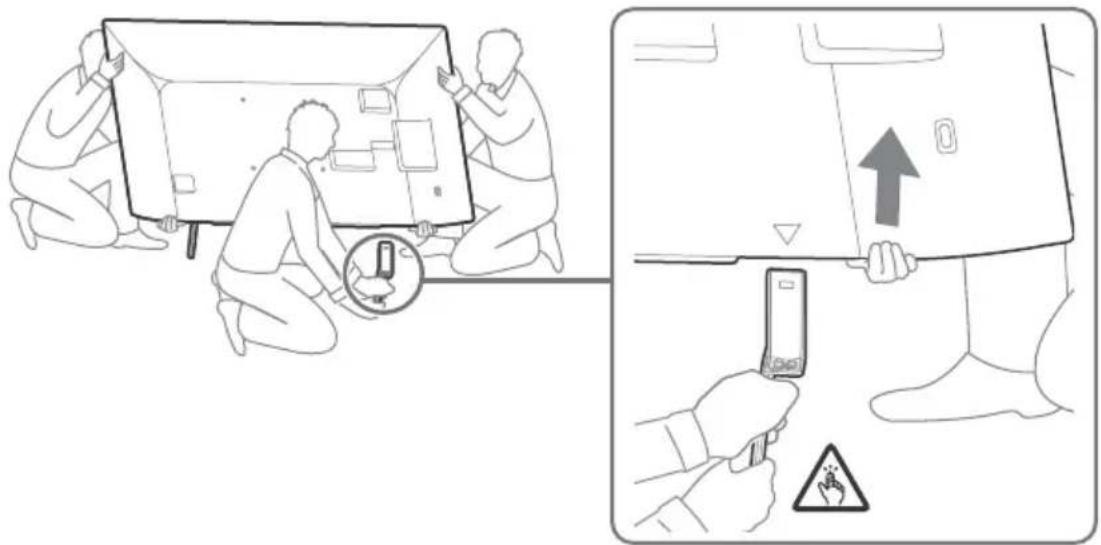

1 Rimuovere un lato del supporto da tavolo alla volta. Tenere saldamente il supporto da tavolo con entrambe le mani mentre altre persone sollevano il televisore.

2 Ripetere i passaggi precedenti e rimuovere l'altro lato del supporto da tavolo.

Nota

• Per rimuovere il supporto da tavolo sono necessarie tre o più persone.
• Prestare attenzione a non esercitare eccessiva forza durante la rimozione del supporto da tavolo dal televisore poiché il televisore potrebbe cadere e causare lesioni o danni materiali al televisore.
• Prestare attenzione durante la manipolazione del supporto da tavolo per evitare danni al televisore.
• Fare attenzione quando si solleva il televisore mentre si stacca il supporto da tavolo, quello potrebbe rovesciarsi e causare lesioni personali.
• Fare attenzione quando si rimuove il supporto da tavolo dal televisore per evitare che cada e danneggi la superficie su cui si trova il televisore.

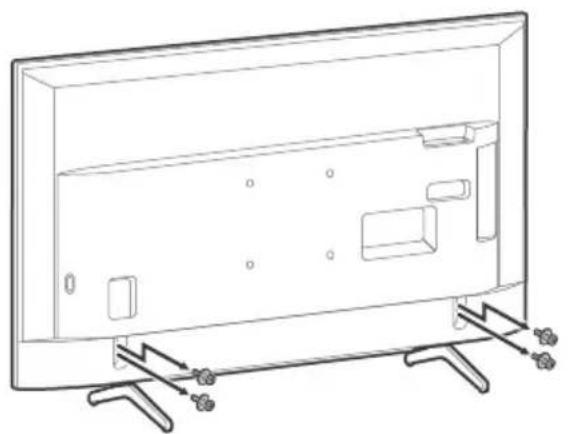

KD-55X70xx KD-49X70xx / 43X70xx

Risoluzione dei problemi

Quando l'indicatore LED lampeggia in rosso, contare quante volte lampeggia (l'intervallo di tempo è 3 secondi).

Se l'indicatore LED lampeggia di rosso, ripristinare il televisore scollegando il cavo di alimentazione dal televisore per due minuti, poi accendere il televisore. Se il problema persiste, rivolgersi al rivenditore o al Centro Assistenza Sony comunicando il numero di volte in cui l'indicatore LED lampeggia (l'intervallo di tempo è 3 secondi). Premere sul televisore per spegnerlo, scollegare il cavo di alimentazione e informare il rivenditore o il Centro Assistenza Sony.

Problemi e soluzioni

Assenza di immagine (lo schermo è scuro) e assenza di suono

• Controllare i collegamenti del cavo/dell'antenna.
• Collegare il televisore alla presa di alimentazione, quindi premere sul televisore o sul telecomando.

I contorni dell'immagine sono distorti - Modificare l'impostazione corrente di [Modalità Film]* alle altre impostazioni.

Il televisore si spegne automaticamente (il televisore entra in modalità standby)

• Verificare che [Spegnimento programmato]* sia attivato.
• Verificare che [Durata] sia attivato da [Accensione con timer] o [Impostazioni cornice Foto]*.
• Verificare che [Standby TV per inattività]* sia attivato.

Impossibile selezionare alcune sorgenti di ingresso

• Selezionare [Ingressi AV] e selezionare [Sempre] della sorgente di ingresso.

Impossibile sintonizzare alcuni programmi - Controllare i collegamenti del cavo/dell'antenna.

Il telecomando non funziona - Sostituire le batterie.

Le aree in prossimità del televisore si riscaldano

• È normale che le aree attorno al TV si riscaldino dopo un uso prolungato. Toccandola con la mano, è perciò normale avvertire un calore intenso.
• Per informazioni più dettagliate, premere HOME sul telecomando, quindi selezionare [Guida] nel menu [Impostazioni].

Caratteristiche tecniche

Sistema

Tipo di pannello

Pannello LCD (cristalli liquidi), retroilluminazione a LED

Sistema TV

In base al paese/regione di selezione/al modello del televisore Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C DVB-T*1

Satellite*1: DVB-S/DVB-S2

Sistema colore/video

Analogico: PAL/SECAM/NTSC3.58 (solo video)/NTSC4.43 (solo video)

Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Gamma di sintonia

In base al paese/regione di selezione/al modello del televisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite*1: Frequenza IF 950-2.150 MHz

Uscita audio

10W+10W

Tecnologia wireless

Protocollo IEEE 802.11b/g/n

Bande di frequenza

LAN wireless (IEEE 802.11b/g/n)
Gamma di frequenza Potenza in uscita
2.400-2.483,5 MHz < 20,0	dBm

Prese di ingresso/uscita

Antenna/TV via cavo

Terminale esterno 75 ohm per VHF/UHF

Antenna satellitare*

Connettore di tipo F femmina, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione via cavo singolo EN50494.

Ingresso audio/video (connettori fono)

HDMI IN 1/2/3 (supporta risoluzione 4K, compatibile HDCP 2.3)*2

Video:

4096× 2160p (24,50,60 Hz), 3840× 2160p (24,25,30,50

60 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio:

PCM lineare due canali: 32/44,1/48 kHz 16/20/24 bit, Dolby Audio, DTS

PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS

Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS)

AUDIO OUT (Mini jack stereo)

Cuffie, Uscita audio, Subwoofer

1, 3 (HDD-REC) (funzione non disponibile in Italia)

Le porte USB 1, 2 e 3 supportano USB High Speed (USB 2.0)

Alloggiamento CAM (modulo ad accesso condizionato)

DC IN 19.5 V (solo per i modelli con alimentatore esterno)

Presa per l'alimentatore esterno

LAN

Connettore 10BASE-T/100BASE-TX (La velocità di connessione varia a seconda delle caratteristiche operative della rete.

La velocità di comunicazione e la qualità non sono garantite.)

Potenza, caratteristiche prodotto e altri

Requisiti d'alimentazione

tranne i modelli con alimentatore esterno

220V-240VCA,50Hz

solo per i modelli con alimentatore esterno

19,5 V CC con alimentatore esterno

Valori nominali: ingresso 220 V - 240 V CA, 50 Hz

Classe di efficienza energetica

KD-65X70xx:A

KD-55X70xx: A

KD-49X70xx:A

KD-43X70xx:A

Dimensioni schermo (diagonale) (circa)

KD-65X70xx: 163,9 cm / 65 pollici

KD-55X70xx: 138,8 cm / 55 pollici

KD-49X70xx: 123,2 cm / 49 pollici

KD-43X70xx: 108,0 cm / 43 pollici

Potenza assorbita

In modalità [Standard]

KD-65X70xx: 151 W

KD-55X70xx: 110 W

KD-49X70xx: 75 W

KD-43X70xx: 66 W

In modalità [Brillante]

KD-65X7056/65X7055: 256 W

KD-65X7053/65X7052: 245 W

KD-55X7056/55X7055: 184 W

KD-55X7053/55X7052: 173 W

KD-49X7056/49X7055:115W

KD-49X7053 / 49X7052 / 43X7056 / 43X7055:100W

KD-43X7053/43X7052:97W

Consumo energetico annuo*3

KD-65X70xx: 220 kWh all'anno

KD-55X70xx: 161 kWh all'anno

KD-49X70xx: 110 kWh all'anno

KD-43X70xx: 96 kWh all'anno

Potenza assorbita in modalità standby 4 5

0.50W

Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita

USB 1/2/3

5V-500mA MAX

Dimensioni (circa) (l × a × p)

con piedistallo

senza supporto da tavolo

KD-65X70xx: 146,3 × 84,5 × 8,0 cm

KD-55X70xx: 124,1 × 72,1 × 7,9 cm

KD-49X70xx: 110,1 × 64,5 × 5,7 cm

KD-43X70xx: 97,0 × 57,0 × 5,7 cm

Peso (circa)

con piedistallo

KD-65X70xx: 21,4 kg

KD-55X70xx: 16,3 kg

KD-49X70xx: 12,4 kg

KD-43X70xx: 10,2 kg

senza supporto da tavolo

KD-65X70xx: 20,5 kg

KD-55X70xx: 15,4 kg

KD-49X70xx: 11,9 kg

KD-43X70xx: 9,7 kg

Altri

Accessori opzionali

Staffa di montaggio a parete: SU-WL450

Temperatura di utilizzo: da 0 °C a 40 °C

Umidità d'esercizio: dal 10% all'80% di u.r. (in assenza di condensa)

1 Non tutti i televisori dispongono di tecnologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare. 2 HDMI IN 2 e HDMI IN 3 supportano formati HDMI di alta qualità come 4K 60p/50p 4:2:0 10 bit, 4:4:4, 4:2:2. 3 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore. 4 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento, dopo che il televisore avrà terminato tutti i processi interni. *5 Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumenta.

Nota

• Rimuovere la scheda fittizia o il coperchio (la disponibilità dipende dal modello del televisore) dell'alloggiamento CAM (modulo ad accesso condizionato) del televisore esclusivamente per inserire una smart card in CAM.
• La disponibilità degli accessori opzionali dipende dai paesi/ dalle regioni/ dai modelli di televisore/ dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.
• Questo televisore supporta la trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operatore/del servizio, che potrebbero cambiare nel tempo.

Note su HDR (High Dynamic Range - Elevata gamma dinamica) (Solo per alcune Regioni / Paesi / Modelli TV)

• Compatibile con tutti i giochi HDR PS4 tramite HDMI e con i video HDR esclusivamente delle app integrate Netflix e YouTube. (Vedere il sito Web di assistenza Sony per maggiori informazioni).
• Il segnale immagine HDR significa specificamente formato HDR10 Media Profile (comunemente conosciuto come HDR10).
• La compatibilità con tutti i contenuti HDR non è garantita.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories.
• Vewd® Core. Copyright 1995-2020 Vewd Software AS. Tutti i diritti riservati.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e Miracast® sono marchi registrati di Wi-Fi Alliance.
• Wi-Fi Protected Setup™ è un marchio di fabbrica di Wi-Fi Alliance.
• Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance.
• Netflix è un marchio registrato di Netflix, Inc. "YouTube" e il "logo YouTube" sono marchi depositati registrati di Google LLC. "BRAVIA", "BRAVIA Sync" sono marchi di fabbrica o marchi di fabbrica registrati di Sony Corporation. "Blu-ray Disc", "Blu-ray" e il logo "Blu-ray Disc" sono marchi depositati di Blu-ray Disc Association.
• "PlayStation" è un marchio depositato registrato e "PS4" è un marchio depositato di Sony Interactive Entertainment Inc.
• Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il Simbolo, DTS e il Simbolo insieme, nonché Digital Surround sono marchi di fabbrica registrati o marchi di fabbrica di DTS, Inc. negli Stati Uniti e/o in altri Paesi. © DTS, Inc. Tutti i diritti riservati. TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.

Solo per modelli satellitari:

• DiSEqCTM è un marchio di fabbrica di EUTELSAT. Questo televisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antenne motorizzate.
• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.

USB 1/2/3

5V=, max. 500mA

Dimensioni (circa) (L × A × P)

con supporto da tavolo

Installare/Configurare

1 (Selezionare ingresso/Congelare testo)

In modalità TV: Visualizzare e selezionare la sorgente di ingresso.

In modalità Testo: Congelare la pagina corrente.

(Standby TV)

DIGITALE/ANALOGICO

PCM lineare su due canali: 48 kHz 16 bit, Dolby Audio, DTS

Informazioni relative ai marchi

• I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• Prodotto su licenza di Dolby Laboratories. I simboli Dolby, Dolby Audio e la doppia D sono marchi commerciali di Dolby Laboratories. Vewd Core. Copyright 1995-2020 Vewd Software AS. Tutti i diritti riservati.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® e Miracast® sono marchi commerciali di Wi-Fi Alliance.
• Wi-Fi Protected Setup™ è un marchio commerciale di Wi-Fi Alliance.
• Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance.
• Netflix è un marchio commerciale registrato di Netflix, Inc. YouTube e il logo YouTube sono marchi commerciali registrati di Google LLC. "BRAVIA", BRAVIA Sync sono marchi commerciali o marchi commerciali registrati di Sony Corporation. "Blu-ray Disc", "Blu-ray" e il logo "Blu-ray Disc" sono marchi commerciali di Blu-ray Disc Association. "PlayStation" è un marchio commerciale registrato, e "PS4" è un marchio commerciale di Sony Interactive Entertainment Inc.
• Per informazioni sui brevetti DTS, visitare http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, DTS e il simbolo insieme e Digital Surround sono marchi commerciali registrati o marchi registrati di DTS Inc. negli Stati Uniti e/o in altri paesi. © DTS, Inc. Tutti i diritti riservati. TUXERA è un marchio commerciale registrato di Tuxera Inc. negli Stati Uniti e in altri paesi.

MONTAGGIO A PARETE DEL TELEVISORE

Utilizzo del supporto opzionale per il fissaggio a parete

In questo manuale di istruzioni è mostrata solo la preparazione del televisore per il montaggio a parete, prima che venga montato sulla parete.

Per i clienti:

Per motivi di sicurezza e per proteggere il prodotto, Sony consiglia che il montaggio del televisore venga eseguito da un rivenditore Sony o da un installatore autorizzato. Non tentare di montarlo da soli.

Per i rivenditori e i fornitori Sony:

Prima di iniziare il montaggio, la manutenzione periodica e il controllo del prodotto, prestare attenzione alla sicurezza.

Per il montaggio di questo prodotto è richiesta esperienza, soprattutto per determinare l'idoneità della parete a sostenere il peso del televisore. Affidare il fissaggio di questo prodotto alla parete al distributore o a un installatore autorizzato Sony e prestare particolare attenzione alla sicurezza durante il montaggio. Sony non è responsabile per danni o lesioni causati da manipolazione o montaggio non corretti.

Utilizzare il supporto da parete SU-WL450 (non in dotazione) per montare il televisore a parete.

Quando si monta il supporto da parete, seguire le istruzioni e le indicazioni per il montaggio del supporto da parete.

Nota

Non dimenticare di fissare saldamente le viti della base al televisore, guardando dal lato destro. - Se la base è già fissata al televisore, rimuoverla prima. Consultare il manuale di configurazione e seguire i passaggi in ordine inverso per rimuovere la base. - Posizionare il televisore con lo schermo rivolto verso l'alto su una superficie piana e stabile coperta con un panno morbido, quando si rimuove la base dal televisore, per evitare danni alla superficie del display LCD. (Solo KD-49/43X70xx)

Per le istruzioni sul montaggio del supporto da parete, consultare le informazioni sul montaggio (supporto da parete) nella pagina del proprio modello di televisore. https://www.sony.eu/support

KD-65X70xx

Rimuovere le viti dal lato posteriore del televisore.

KD-65X70xx

1 Sollevare un lato del supporto da parete. Tenere saldamente il supporto da parete con due persone, mentre un'altra solleva il televisore.

2 Ripetere il passaggio precedente e rimuovere l'altro lato del supporto da parete.

Nota

La rimozione della base deve essere eseguita da due o più persone. Fare attenzione a non applicare forza eccessiva quando si rimuove la base dal televisore, poiché il televisore potrebbe cadere e causare lesioni personali o danni al televisore stesso. - Fare attenzione quando si lavora con la base, per evitare danni al televisore. Fare attenzione quando si solleva il televisore, poiché la base non è fissata e potrebbe scivolare e causare lesioni. Fare attenzione quando si sposta la base dal televisore, per evitare cadute e danni alla superficie su cui poggia il televisore.

KD-55X70xx KD-49X70xx / 43X70xx

Risoluzione dei problemi

Quando l'indicatore LED è spento, premere più volte (a intervalli di tre secondi).

Se l'indicatore LED è spento, controllare il televisore, come descritto in 'Spegnere il televisore per due minuti, quindi riaccenderlo'. Se il problema persiste, contattare il proprio fornitore di servizi o il centro di assistenza Sony e premere più volte il tasto LED (a intervalli di tre secondi). Spegnere il televisore, scollegare il cavo di alimentazione e informare il proprio fornitore di servizi o il centro di assistenza Sony.

Problemi di ricezione

Nessuna immagine (schermo scuro) e nessun suono

- Controllare l'antenna/il cavo. - Accendere il televisore e premere il tasto sul televisore o sul telecomando.

I contorni dell'immagine sono distorti

- Modificare l'impostazione corrente su [Modalità Film]* su un'altra impostazione.

Sintonizzatore* DVB-S/DVB-S2

Sistema video/colore

Analogico: PAL/SECAM/NTSC3.58 (solo video)/NTSC4.43 (solo video)

Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/

HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60fps)

Canali TV

B 3aBnCmOCT OT BaWata Dbpxkaba/H36Op Ha 3oHa/MoJen Ha TeneBn30pa

Analogico: UHF/VHF/cavo

UHF/VHF/cavo

Satellite*IF frequenza 950-2150 MHz

Uscita audio

10W+10W

Wireless

Protocollo IEEE 802.11b/g/n

Frequenza(i) canale(i)

Wireless LAN (IEEE 802.11b/g/n)

Чебтейн обхвац范围内	Да мошноct
2 400-2 483,5 MHz < 20,0	dBm
