Typ produktu	LCD televizor, model KF-50SX300K
Úhlopříčka obrazovky	50 palců (asi 127 cm)
Barevný televizní systém	PAL, SECAM, NTSC 3.58, 4.43 (pouze video vstup)
Rozsah přijímaných kanálů	VHF: E2–E12, UHF: E21–E69, CATV: S1–S20, HYPER: S21–S41, D/K: R1–R12, R21–R69
Rozlišení vstupního signálu PC	Maximálně 1024×768 bodů
Výstupní výkon zvuku	2×20 W (hudební), 2×10 W (RMS), subwoofer 30 W (hudební), 15 W (RMS)
Spotřeba energie	210 W
Spotřeba v pohotovostním režimu	≤ 1 W
Rozměry (Š×V×H)	Přibližně 1376 × 923 × 442 mm
Hmotnost	Asi 37,5 kg
Funkce	Teletext, Fastext, TOPtext, NexTView, SmartLink, PAP, Dolby Virtual, BBE Digital, autoformát, digitální hřebenový filtr
Konektory na zadním panelu	3×21pin SCART (AV1/AV2/AV3), audio výstupy (RCA), audio vstup PC (mini-jack), vstup PC (D-sub)
Konektory na předním panelu	S-Video (4pin DIN), video vstup (RCA), audio vstup (RCA), výstup na sluchátka
Obsah balení	Dálkový ovladač (RM-906), 2 baterie AAA, PC kabel, imbusový klíč, 2 stahovací pásky, 2 šrouby, čisticí utěrka
Údržba a čištění	Otírat měkkým mírně vlhkým hadříkem, nepoužívat abrazivní nebo lihové prostředky
Bezpečnostní opatření	Neotevírat kryt, zajistit větrání (alespoň 10 cm od stěn), nevystavovat dešti nebo vlhkosti
Výměna lampy	Pouze lampa XL-2100E, výměna 30 min po vypnutí, nedotýkat se skla nové lampy
Země výroby	Španělsko

Často kladené otázky - KF-50SX300K SONY

Jak zapnout televizor po prvním připojení?

Zapojte zástrčku do zásuvky (220-240 V, 50 Hz). Stiskněte tlačítko Zap./Vyp. na televizoru. Na obrazovce se objeví nabídka výběru jazyka. Postupujte podle pokynů pro automatické nastavení kanálů.

Co dělat, když není obraz, ale je zvuk?

V nabídce Nastavení obrazu vyberte Reset pro návrat k továrnímu nastavení. Také zkontrolujte, zda není zvolen režim vypnutí obrazovky.

Jak připojit externí zařízení, například DVD?

Připojte zařízení k jednomu z SCART konektorů na zadním panelu. Poté opakovaně stiskněte tlačítko Vstup na dálkovém ovladači, dokud se neobjeví symbol příslušného vstupu (např. AV1).

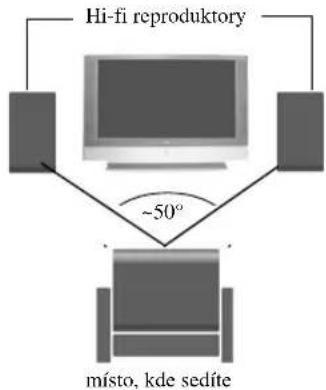

Jak nastavit zvuk přes externí reproduktory?

V nabídce Nastavení zvuku vyberte možnost TV reproduktory a nastavte hodnotu Jednorázově vyp. nebo Trvale vyp.. Poté připojte externí zesilovač k audio výstupům.

Jak vyměnit lampu projektoru?

Používejte pouze lampu typu XL-2100E. Odpojte televizor od sítě a počkejte 30 minut. Povolte šrouby a sejměte přední panel, poté kryt lampy. Vyměňte lampu, dávejte pozor, abyste se nedotkli skla.

Proč dálkový ovladač nefunguje?

Ujistěte se, že je ovladač namířen na snímač televizoru. Zkontrolujte přepínač zdroje: měl by být v poloze TV. Vyměňte baterie (AAA). Pokud to nepomůže, přeprogramujte dálkový ovladač pro ovládání jiných zařízení.

Jak používat režim dvou obrazovek (PAP)?

Stiskněte tlačítko PAP na ovladači. Obrazovka se rozdělí na dvě části. Aktivní obrazovka je zvýrazněna rámečkem. Pomocí tlačítek ←/→ přepínejte aktivní obrazovku a číselnými tlačítky nebo PROG +/- vybírejte kanály.

Co dělat, když se teletext zobrazuje nesprávně?

V nabídce Země vyberte správnou zemi. Pro jazyky s azbukou, pokud vaše země není v seznamu, vyberte Rusko. To pomůže správně zobrazovat znaky.

Jak nastavit počítač pro připojení k televizoru?

Připojte PC kabelem k PC konektoru na zadním panelu. Ujistěte se, že rozlišení nepřesahuje 1024×768, horizontální frekvence 31,4–48,4 kHz, vertikální 59–61 Hz. V případě potřeby upravte obraz v nabídce RGB centrování.

Jaká jsou bezpečnostní opatření při instalaci televizoru?

Zajistěte vzdálenost alespoň 10 cm od stěn pro větrání. Nezakrývejte ventilační otvory. Umístěte televizor na stabilní povrch. Abyste zabránili převrácení, upevněte jej pomocí stahovacích pásek z balení.

NÁVOD K OBSLUZE KF-50SX300K SONY

Před zapnutím televizoru si prosím pozorně přečtěte část "Bezpečnostní upozornění" v tomto návodu. Návod si uschovejte i pro budoucí potřebu.

Kezelési utasítás

HU

Děkujeme vám, že jste si vybrali tento výrobek Sony.

Než televizor začnete používat, přečtěte si prosím pozorně tento návod a uschovejte si ho pro budoucí potřebu.

- Symboly použité v tomto návodu:

- Důležitá informace.

- Na dálkovém ovladači jsou bíle zvýrazněna tlačítka, která je nutné stisknout při postupu podle pokynů.

- Informace o funkci.

- Tento symbol uvádí, k jakému výsledku se má podle pokynů dojít.

• 1, 2... Pořadí pokynů.

Obsah

Úvod .... 3

Bezpečnostní upozornění 4

Přehled a instalace

Kontrola dodávaného příslušenství 6

Vložení baterií do dálkového ovladače 6

Přehled tlačítek dálkového ovladače 7

Přehled tlačítek televizoru 8

Připojení antény a videorekordéru 9

Stabilizace televizoru 9

První kroky

Zapnutí televizoru a automatické ladění....10

Funkce televizoru

Jak používat nabídkový systém televizoru 12

Nabídka nastavení obrazu 13

Nabídka nastavení zvuku 14

Nabídka speciálních funkcí 16

Auto formát....16

Výstup AV3....17

Průvodce připojením 17

RGB centrování....17

Nabídka instalace 18

Jazyk 18

Země 18

Automatické ladění 18

Třídění programů....18

Označení programů 19

AV předvolby....19

Ruční ladění....20

PAP (dva programy na obrazovce)....21

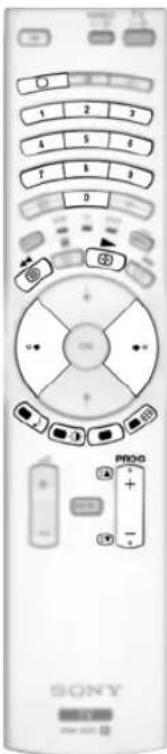

Teletext....22

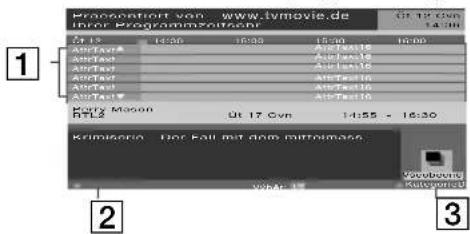

NexTView....23

Doplňující údaje

Jak připojit k televizoru jiná zařízení......24

Sledování obrazu ze zařízení připojeného k televizoru 25

Konfigurace dálkového ovladače pro videorekordér nebo DVD....26

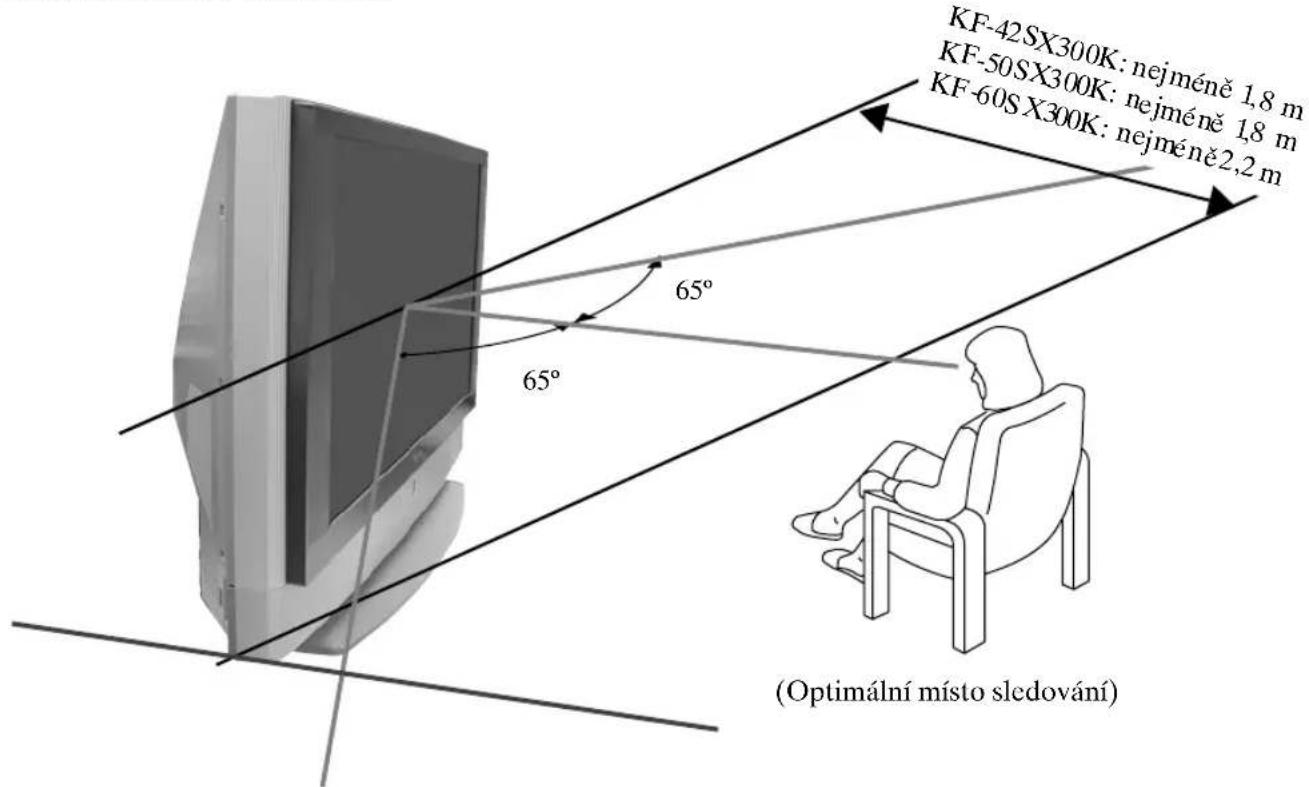

Optimální místo sledování 27

Výměna světelného zdroje....28

Technické údaje....30

Technické údaje vstupu počítače....31

Jak odstranit závadu 32

Jak televizor zdvihnout ....zadní strana

Bezpečnostní informace

∅Tento televizor pracuje pouze s napětím 220-240V. V případě zapojení příliš mnoha spotřebičů do jedné el. zásuvky může dojít k úrazu el. proudem či požáru.	Z bezpečnostních důvodů a důvodu ochrany ivotního prostředí doporučujeme nenechávat TV v pohotovostním stavu (standby) kdy ji nesledujete. Přesto by některé typy TV měly být, vzhledem ke správné činnosti svých funkci, zapnuty v pohotovostním stavu I kdy TV nesledujete. O takovýchto případech jste informování v návodu k obsluze.	Nevkládejte žádné předměty do televizoru, rovněž do televizoru nelijte jakoukoliv tekutinu. V případě, že se tak stanc a již úmyslně či neúmyslně televizor nezapínecjte a sdělte tuto skutečnost nejbliž ímu autorizovanému servisu SONY, který odborně televizor prověří.
∅Neotevírejte zadní kryt televizoru. Toto přenechte pouze kvalifikovaným odborníkům z autorizovaných servisů SONY.	∅Nedotýkejte se během bouřky jakékoliv částí el. přívodního kabelu ani anténního kabelu.	Nevystavujte televizor de ti a vlhku, předejdete tak případnému úrazu el. proudem.
∅Nezakrývejte ventilační otvory televizoru. Nechte kolem televizoru alespoň 10 cm prostoru pro ventilaci vzduchu.	Neumis ujte televizor na horká, mokrá či extrémně pra ná místa. Televizor by neměl být vystaven mechanickým vibracím.	Hořlavé látky, či otevřený oheň (svička) neumis ujte v těsné blízkosti televizoru.
∅Čistěte obrazovku a plastový kryt televize pouze jemnou, lehce navlhčenou látkou. Nepoužívejte žádné materiály s povrchovou úpravou určenou k broušení, nepoužívejte alkalické čistíče, čistící a brusné pasty, rozpouštědla jako je líh, benzín, či ředidlo. Rovněž nedoporučujeme používat antistatický spray. Z bezpečnostních důvodů, před mytím odpojte TV od el. proudu.	Při vytahování el. přívodního kabelu tahejte pouze za zástrčku, netahejte za kabel.	Abyste nepo kodili el. přívodní kabel nepokládejte na něj žádné těžké předměty. Doporučujeme přebytečnou část el. přívodního kabelu navinout kolem háčků na zadní straně televizoru.
Postavte TV na bazpečný a stabilní stolek. Nepřesunujte TV a stolek najcednou, v dy přesunujte TV a stolek zvlást. TV nikdy nepokládejte na bok či na zadní stranu přístroje. Nedovolte dětem aby na TV lezly, sedaly, či si na ni lehaly.	Před manipulací vypojte televizor z el. sítě. Při manipulací postupujte opatrně abyste televizor nepo kodili. Pokud vám televizor upadl, či byl jiným způsobem po kozen nechte ho prověřit odborným pracovníkem autorizovaného servisu SONY.	Nezakrývejte ventilační otvory televizoru novinami, časopisy ani záclonami a závěsy.

Další bezpečnostní informace

• Neblokujte ani nezakrývejte větrací otvory umístěné dole vzadu na levé straně televizoru. K větrání televizoru je nutné ponechat od stěny asi 10 cm volného místa.
• Po přemístění televizoru přímo z chladné místnosti do teplé místnosti, nebo po náhlé změně teploty v místnosti se může stát, že obraz bude rozmazaný nebo barvy budou v některých částech obrazu málo intenzivní. To je způsobeno kondenzací vzniklou na zrcadlových plochách nebo čočkách uvnitř televizoru. Před použitím televizoru nechte vlhkost odpařit.
• Chcete-li mít jasný obraz, nevystavujte obrazovku přímému osvětlení nebo slunečnímu svitu. Je-li to možné, umístěte na strop bodové světlo nasměrované dolů.
• Tento televizor je vybaven nejnovější vysoce přesnou technologií LCD (z anglického "Liquid Crystal Display" = displej z tekutých krystalů). I přes nejpřísnější normy použité při výrobě se může stát, že na obrazovce mohou být za určitých obrazových podmínek viditelné černé tečky nebo jasné body (červené, zelené nebo modré). Není možné je odstranit a neznamenají závadu.
• Obrazovka tohoto televizoru je potažena antireflexní vrstvou. Jejímu poškození zabráníte následujícím způsobem:
• Prach z obrazovky stírejte přiloženou textilní utěrkou nebo měkkým hadříkem.
• Obrazovku i skříňku čistěte lehce navlhčeným měkkým hadříkem. Nepoužívejte žádné drsné houbičky, zásadité čisticí prostředky, čisticí prášky ani rozpouštědla jako alkohol, benzín nebo antistatické spreje. Před čištěním vytáhněte z bezpečnostních důvodů přívodní kabel televizoru ze zásuvky.
• Obrazovky se nedotýkejte a dbejte na to, abyste ji nepoškrábali tvrdými předměty.

Kontrola dodávaného příslušenství

2 baterie (velikost AAA)

Vstupní kabel počítače

1 dálkový ovladač (RM-906)

Vložení baterií do dálkového ovladače

Zkontrolujte, zda jste baterie vložili se správnou polaritou.

Baterie likvidujte způsobem, který neškodí životnímu prostředí.

Přehled tlačítek dálkového ovladače

① TV I/ ⏻: Jak televizor dočasně vypnout (klidový stav):

Tímto tlačítkem televizor dočasně vypnete (kontrolka klidového stavu na televizoru se rozsvítí). Chcete-li televizor v klidovém stavu opět zapnout, stiskněte tlačítko znovu.

- Pokud televizor nesledujete, doporučujeme ho kvůli úspoře energie úplně vypnout. - Není-li na vstupu 15 minut televizní signál a nestiskne se žádné tlačítko, televizor se uvede automaticky do klidového stavu.

② Zapnutí a vypnutí videorekordéru nebo DVD: tímto tlačítkem zapnete nebo vypnete videorekordér nebo DVD.

③ Volba zdroje signálu: opakovaným stiskem tohoto tlačítka se na televizní obrazovce objeví symbol požadovaného zdroje. Podrobnosti viz strana 25.

④ Výběr vysílacích kanálů: je-li Media Selector (20) přepnutý na televizor, těmito tlačítky zvolíte kanál. U programů označených dvěma číslicemi je nutné stisknout druhou číslici do 2,5 vteřin.

⑤ Výběr dvouciferného kanálu videorekordéru: je-li Media Selector (20) přepnutý na VCR, tímto tlačítkem zvolíte pro videorekordér Sony kanály s dvouciferným číslem, např. 23, nejprve stiskněte -/-- a pak tlačítka 2 a 3.

⑥ a) Nahrávací tlačítko:

je-li Media Selector (20) přepnutý na VCR, tímto tlačítkem můžete nahrávat programy.

b) Obnovení výrobního nastavení:

Stisknutím na minimálně 3 vteřiny se vrátíte na úroveň výrobního nastavení obrazu a zvuku. Tímto způsobem také obnovíte stav instalace televizoru a na obrazovce se objeví nabídka "Automatické ladění". Další podrobnosti najdete v části "Zapnutí televizoru a automatické ladění" (strana 11, krok 5) v tomto návodu.

⑦ Sledování posledního zvoleného programu: je-li Media Selector (20) přepnutý na TV, tímto tlačítkem se vrátíte k programu, který jste sledovali předtím (pokud byl nastaven po dobu alespoň 5 vteřin).

⑧ Udržení teletextové stránky: v teletextovém režimu tímto tlačítkem udržíte teletextovou stránku. Dalším stiskem se toto udržení zruší.

⑨ a) Zobrazení seznamu kanálů: je-li Media Selector (20) přepnutý na TV a MENU je vypnuté, stisknutím OK se zobrazí přehled kanálů. Chcete-li vybrat kanál, stiskněte ↓ nebo ↑, a pak stiskněte opět OK ke sledování vybraného programu.

b) Navigator: je-li Media Selector (20) přepnutý na TV a MENU (12) je zapnuté, můžete těmito tlačítky procházet nabídkovým systémem televizoru. Podrobnosti viz strana 12.

⑩ Výběr formátu obrazovky: opakovaným stiskem tohoto tlačítka změníte formát obrazovky. Podrobnosti viz strana 16.

⑪ Výběr vysílacích kanálů: těmito tlačítky zvolíte následující nebo předchozí vysílací kanál.

12 Nabídkový systém: tímto tlačítkem otevřete nabídkový systém televizoru. Podrobnosti viz strana 12.

13 Nastavení hlasitosti: těmito tlačítky zvýšíte nebo snížíte hlasitost.

14 Výběr režimu obrazu: opakovaným stiskem tohoto tlačítka změníte režim obrazu. Další podrobnosti o různých obrazových režimech viz strana 13.

15 Výběr zvukového efektu: Opakovaným stiskem změníte zvukový efekt. Další podrobnosti o různých zvukových efektech viz strana 14.

16 Fastext: V teletextovém režimu lze tato tlačítka použít jako tlačítka Fastextu. Podrobnosti viz strana 22.

⑰NexTView: tímto tlačítkem zobrazíte NexTView. Podrobnosti viz strana 23.

18 Teletext: tímto tlačítkem zapnete Teletext. Podrobnosti viz strana 22.

19 Provoz VCR nebo DVD: je-li Media Selector (20) přepnutý na VCR nebo DVD, tato tlačítka ovládají po naprogramování dálkového ovladače hlavní funkce videorekordéru nebo DVD. Podrobnosti viz strana 26.

20 Media Selector: tímto tlačítkem zvolíte, jaké zařízení chcete zapnout: TV, VCR (videorekordér) nebo DVD. Zvolené zařízení se na okamžik označí rozsvícením zelené kontrolky. Podrobnosti viz strana 26.

21 Zobrazení Info: po stisknutí tlačítka se na obrazovce objeví např. údaje o číslu kanálu. Dalším stiskem se funkce zruší.

22 Volba televizního režimu: tímto tlačítkem vypnete režim PAP, teletextu nebo vstupní režim videorekordéru.

23 PAP (dva programy na obrazovce): tímto tlačítkem rozdělíte obrazovku na dvě poloviny a můžete současně sledovat dva kanály. Podrobnosti viz strana 21.

24 Vypnutí zvuku: tímto tlačítkem vypnete zvuk televizoru. Dalším stiskem zvuk opět zapnete.

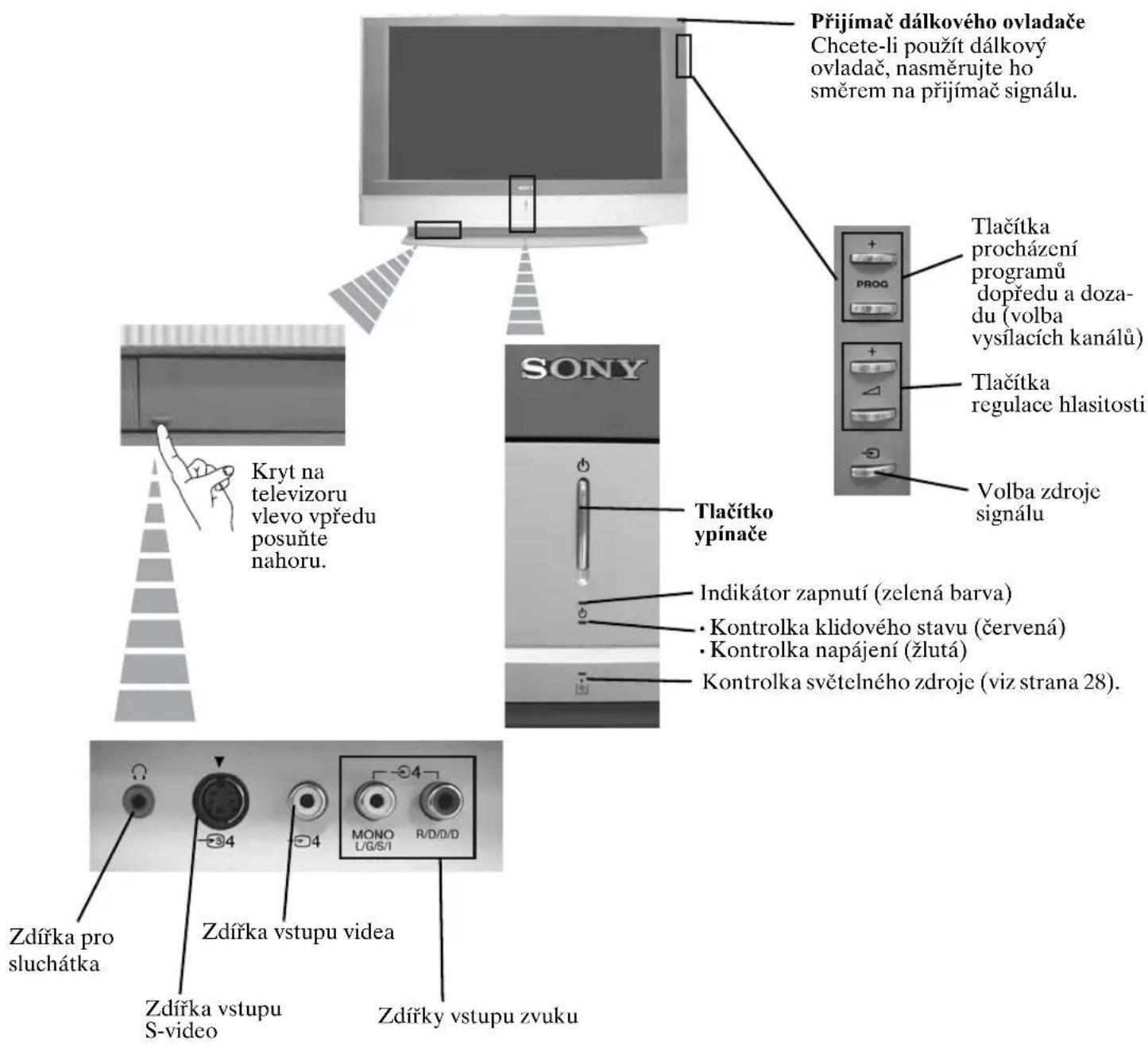

Přehled tlačítek televizoru

Připojení antény a videorekordéru

• Spojovací kabely nejsou součástí příslušenství.
• Podrobnější údaje o připojení videorekordéru a dalším připojení najdete na straně 24.

Můžete použít kabel scart. Rozhodnete-li se pro toto volitelné připojení, získáte lepší kvalitu obrazu a zvuku videa.

Jestliže nepoužijete kabel scart, budete muset po skončení automatického ladění ručně naladit videorekordér na volný kanál. Viz "Ruční ladění" na straně 20. Řiďte se rovněž pokyny v návodu k videorekordéru, kde se dozvíte, jak najít výstupní kanál videorekordéru.

Stabilizace televizoru

Po nastavení upevněte televizor pomocí přiložených držáků a šroubů z bezpečnostních důvodů např. ke stěně.

1 Dva přiložené držáky přišroubujte dvěma přiloženými šrouby nahoře na zadní stranu televizoru.

Neblokujte ani nezakrývejte větrací otvory. K větrání televizoru je nutné ponechat od stěny asi 10 cm volného místa.

2 Každým držákem provlékněte silnou šňůru nebo řetěz a připevněte je např. ke stěně nebo sloupu.

Zapnutí televizoru a automatické ladění

Při prvním zapnutí televizoru se na obrazovce objeví sled nabídek, které umožňují: 1) výběr jazyka nabídky na obrazovce 2) výběr země, ve které televizor používáte 3) ověřit si, jak se k televizoru připojuje volitelné zařízení 4) nalezení a uložení všech dostupných kanálů (televizních stanic) a 5) změnu pořadí, ve kterém se kanály (televizní stanice) objevují na obrazovce.

Budete-li později chtít některé nastavení změnit, můžete tak učinit volbou příslušné funkce v (Nabídka instalace).

1 Přívodní kabel televizoru zasuňte do zásuvky (220-240 V ~, 50 Hz).

Při prvním připojení je televizor obvykle zapnutý. Je-li vypnutý, zapněte ho vypínačem ①

Když televizor zapnete poprvé, objeví se na obrazovce automaticky nabídka Language (Jazyk).

2 Tlačítky \uparrow , \downarrow , \leftarrow nebo \rightarrow na dálkovém ovladači vyberte požadovaný jazyk, a pak potvrďte volbu tlačítkem OK. Od této chvíle se budou všechny nabídky zobrazovat ve zvoleném jazyku.

3 Automaticky se objeví nabídka Země. Tlačítky ↓ nebo ↑ vyberte zemi, ve které televizor používáte. Volbu potvrďte tlačítkem OK.

- Jestliže země, ve které budete televizor používat, není na seznamu, zvolte místo země "vyp".

- Není-li vaše země na seznamu, doporučujeme zvolit Rusko, aby u jazyků psaných azbukou nedošlo ke špatné volbě písma v teletextu.

4 Objeví se schéma, které ukazuje, jak připojit k televizoru nejrůznější zařízení. Řiďte se pokyny a pak stisknutím OK obraz odstraňte a pokračujte v automatickém postupu.

Po automatickém naladění a připojení volitelného zařízení nyní doporučujeme řídit se pokyny uvedenými v části "Průvodce připojením" na straně 17, tak bude volitelné zařízení nastaveno optimálně.

5 Na obrazovce se objeví nabídka Automatické ladění. Tlačítkem OK zvolte možnost Ano.

6 Televizor automaticky začne vyhledávat a ukládat všechny dostupné vysílací kanály.

Tento postup trvá obvykle několik minut. Buďte prosím trpěliví, jinak se automatické ladění nedokončí.

V některých zemích naladí televizní vysílač kanály automaticky (systém ACI). V tomto případě televizní vysílač vysílá nabídku, ve které můžete vybrat své město tlačítkem ↓ nebo ↑ a tlačítkem OK pak kanály uložit.

Pokud se během automatického ladění nenajdou žádné kanály, na obrazovce se automaticky objeví žádost o připojení antény. Zkontrolujte připojení antény (podrobnosti viz strana 9). Tlačítkem OK opět spusťte proces automatického ladění.

7 Po nalezení a uložení všech dostupných kanálů se na obrazovce automaticky objeví nabídka Třídění programů, která umožňuje změnit pořadí, ve kterém jsou kanály uloženy.

a) Pokud si přejete pořadí vysílaných kanálů ponechat, přejděte ke kroku 8. b) Pokud si přejete kanály uložit v jiném pořadí:

1 Tlačítkem ▼ nebo ▲ vyberte číslo programu a kanál (televizní stanici), který si přejete změnit. Stiskněte tlačítko ▶. 2 Tlačítkem ↓ nebo ↑ vyberte nové pořadí programu pro vámi zvolený kanál (televizní stanici). Nastavení uložte tlačítkem OK. 3 Přejete-li si změnit pořadí dalších kanálů, opakujte kroky b)1 a b)2.

8 Tlačítkem MENU nabídku na obrazovce uzavřete.

Váš LCD televizor (z anglického "Liquid Crystal Display" = displej z tekutých krystalů) je nyní připraven k použití.

Jak používat nabídkový systém televizoru

Váš LCD televizor je vybaven systémem nabídek, které se objevují na obrazovce a pomáhají vám při nastavení. K ovládání systému nabídek použijte následující tlačítka na dálkovém ovladači:

1 K zapnutí nabídky na obrazovce:

Tlačítkem MENU na dálkovém ovladači zobrazíte první úroveň nabídky.

2 K procházení nabídek:

• Ke zvýraznění a výběru požadované nabídky nebo funkce stiskněte ↓ nebo ↑. • K otevření vybrané nabídky nebo funkce stiskněte OK nebo ►.
• K návratu do předcházející nabídky nebo funkce stiskněte OK nebo ◀. • K úpravě nastavení vybrané funkce stiskněte ↓/↑/← nebo ►. • K potvrzení a uložení svého výběru stiskněte OK.

3 K vypnutí nabídky na obrazovce:

Nabídku na obrazovce ukončíte tlačítkem MENU.

Nabídka "Nastavení obrazu" umožňuje změnit nastavení obrazu.

Postupujte takto:

Stiskněte tlačítko MENU a pak stisknutím OK tuto nabídku otevřete. Tlačítky ↓ nebo ↑ vyberte požadovanou funkci a stiskněte OK. Dále se dozvíte, jak jednotlivé funkce používat.

Režim obrazu Tato volba umožnuje upravit režim obrazu podle programu, který právě sledujete. Po výběru této funkce stiskněte OK. Opakovaným stiskem tlačítka ↓ nebo ↑ vyberte:

Osobní (pro individuální nastavení).

Přímý přenos (pro přímý přenos programů, DVD a digitální přijímače Set Top Box).

Film (pro filmy).

Po volbě požadované funkce ji tlačítkem OK uložte.

Úroveň "Jas", "Barevná sytost" a "Ostrost" u režimů "Přímý přenos" a "Film" je nastavena již ve výrobě a zaručuje nejlepší kvalitu obrazu.

Kontrast Stisknutímtlačítkem OK.
Jas Stisknutím	← nebo ➔ zeslabíte nebo zesílíte kontrast obrazu. Uložte tlačítkem OK.
Barevná sytost Stisknutímtlačítkem OK.
Odstín StisknutímOK.	← nebo ➔ zeslabíte nebo zesílíte zelené tóny. Uložte tlačítkem OK.
Ostrost Stisknutímtlačítkem OK.
Reset	Stisknutím OK obnovíte výchozí hodnoty obrazu od výrobce.
Redukcešumu	Tato funkce je automaticky nastavená zapnutá (Zap) ke sníženíobrazového šumu (v obrazu jakoby sněží). Tuto funkci zrušíte stisknutím ↓nebo ↑ a výběrem Vyp.
Barevný tón	Tato volba umožňuje upravit barevný odstín obrazu. Po výběru této funkcestiskněte s►. Opakovaným stiskem tlačítka ↓ nebo ↑ vyberte: Teplý (dává světlým barvám červený nádech), Normální (nechává světlé barvy v neutrálním odstínu), Studený (dává světlým barvám modrý nádech). Uložte tlačítkem OK.
LinesCorrection	Při sledování vstupního signálu RGB z konektoru počítače ☑ nejsou některé linie v obrazu správně zobrazeny. Problém vyřešíte volbou této funkce a stisknutím ►. Opakovaným stiskem tlačítka ↓ nebo ↑ proved’te opravu v rozmezí -20 a +20. Uložte tlačítkem OK.

• Volby "Jas", "Barevná sytost" a "Ostrost" se objevují a je možné je opravit, jen je-li "Režim obrazu" nastavený na "Osobní".
• "Odstín" se objeví a je možné ho upravit jen pro signál NTSC (např. videokazety ze Spojených států).
• Pro vstupní signál RGB připojený ke konektoru počítače se objevují a je možné upravit pouze volby: "Kontrast", "Jas" a "Lines Correction".

Nabídka "Nastavení zvuku" umožňuje změnu zvukového nastavení.

Postupujte takto:

Tlačítkem MENU a tlačítkem ↓ vyberte ⚙ a pak stisknutím OK tuto nabídku otevřete. Nyní tlačítky ↓ nebo ↑ vyberte požadovanou funkci a stiskněte OK. Dále se dozvíte, jak jednotlivé funkce používat.

Zvukový Tato volba umožňuje upravit zvukový efekt. Po této volbě efekt stiskněte OK. Nyní opakovaným stiskem tlačítka ↓ nebo ↑ vyberte:

Vyp (vypnuto).

Přirozený (zlepšuje průzračnost, věrnost a barvu zvuku použitím systému "BBE High Definition Sound system" *).

Dynamický ("BBE High Definition Sound system" * zesiluje průzračnost a barvu zvuku pro lepší srozumitelnost a věrnější hudební dojem).

Dolby** (Dolby Virtual, televizor simuluje zvukový efekt "Dolby Virtual Surround Pro Logic").

Po volbě požadované funkce ji tlačítkem OK uložte.

Výšky: Stisknutím ◄ nebo ► zeslabíte nebo zesílíte vysoké tóny. Uložte tlačítkem OK.

Hloubky: Stisknutím ◄ nebo ► zeslabíte nebo zesílíte hluboké tóny. Uložte tlačítkem OK.

Vyvážení: Stisknutím ◄ nebo ► zdůrazníte levý nebo pravý reproduktor. Uložte tlačítkem OK.

Reset: Stisknutím OK obnovíte úrovně výchozích hodnot od výrobce. Uložte tlačítkem OK.

Dvoukanál. zvuk: Pro stereofonní vysílání: Tlačítky ↓ nebo ↑ vyberte Stereo nebo Mono. Uložte tlačítkem OK. Při příjmu dvoujazyčného vysílání:

Tlačítky ↓ nebo ↑ vyberte Mono (je-li k dispozici jeden kanál), A (pro kanál 1) nebo B (pro kanál 2). Uložte tlačítkem OK.

pokračování...

Aut. hlasitost: Tlačítky ▼ nebo ▲ vyberte Zap (hlasitost programu bude stejná nezávisle na vysílacím signálu, např. reklamy bývají hlasitější než ostatní programy) nebo Vyp (hlasitost se bude měnit podle vysílacího signálu). Uložte tlačítkem OK.

Zvolíte-li "Dolby Virtual" ve funkci "Zvukový efekt", funkce "Aut. hlasitost" se automaticky přepne na "Vyp" a naopak.

TV reproduktory: Tato funkce umožňuje volbu mezi poslechem televizoru z televizních reproduktorů nebo z externího zesilovače připojeného k audio výstupům na zadní straně televizoru.

Po výběru této funkce stiskněte OK. Nyní opakovaným stiskem tlačítka ↓ nebo ▲ vyberte:

Zap (k poslechu televizoru z televizních reproduktorů).

Dočasně vypnutý (k jednorázovému poslechu televizoru z externího zesilovače. Při použití této funkce se po vypnutí/zapnutí televizoru obnoví výchozí nastavení "Zap").

Trvale vypnutý (k poslechu televizoru vždy z externího zesilovače).

Po volbě požadované funkce ji tlačítkem OK uložte.

Zvolíte-li "Dočasně vypnutý" nebo "Trvale vypnutý", můžete také měnit hlasitost externího zařízení tlačítky △ +/- na dálkovém ovladači. Při stisknutí tlačítek hlasitosti se objeví symbol ☒ označující, že hlasitost, kterou upravujete, není hlasitost televizních reproduktorů, ale hlasitost externího zařízení.

Nastavení sluchátek. Tato funkce umožňuje nastavit hlasitost sluchátek a PAP (dva programy na obrazovce) (podrobnosti o PAP viz strana 21).

Po výběru této funkce stiskněte OK. Opakovaným stiskem ↓ nebo ↑ vyberte:

○ Hlasitost. Stisknutím ← nebo → zesílíte nebo zeslabíte úroveň hlasitosti sluchátek.

Ω Dvoukanálový zvuk · Pro stereofonní vysílání: Stisknutím ↓ nebo ↑ vyberte Stereo nebo Mono.

- Při příjmu dvoujazyčného vysílání: Tlačítky ↓ nebo ↑ vyberte Mono (je-li k dispozici jeden kanál), A (pro kanál 1) nebo B (pro kanál 2).

Ω PAP zvuk. Vyberte Okno, jestliže chcete poslouchat aktivní obrazovku (v rámečku) na obrazovce PAP (viz strana 21), vyberte Levý obraz, jestliže chcete poslouchat program na levé obrazovce, nebo vyberte Pravý obraz, jestliže chcete poslouchat program na pravé obrazovce.

PAP (viz strana 21), vyberte Levý obraz, jestliže chcete poslouchat program na levé obrazovce, nebo vyberte Pravý obraz, jestliže chcete poslouchat program na pravé obrazovce.

* "BBE High Definition Sound system" vyrábí společnost Sony Corporation v licenci BBE Sound, Inc. Je patentován v USA pod č. 4.638.258 a č. 4.482.866. Slova "BBE" a symbol BBE jsou ochranné známky společnosti BBE Sound, Inc.

**Tento televizor umožňuje při poslechu zvukového signálu zakódovaného v Dolby Surround dosahovat efektu zvuku ze všech stran simulací zvuku čtyř reproduktorů dvěma reproduktory. Zvukový efekt lze také zlepšit připojením vhodného externího zesilovače (podrobnosti viz strana 25).

**Vyrobeno v licenci Dolby Laboratories. "Dolby" a symbol dvojitého D ☐ jsou ochranné známky společnosti Dolby Laboratories.

Nabídka "Funkce" umožňuje měnit různá nastavení televizoru.

Postupujte takto:

Tlačítkem MENU a dvojím stisknutím tlačítka ↓ vyberte 📋, pak stisknutím OK tuto nabídku zadejte. Pak tlačítky ↓ nebo ↑ vyberte požadovanou funkci a stiskněte OK. Dále se dozvíte, jak jednotlivé funkce používat.

Tato volba umožňuje automaticky změnit poměr stran obrazovky.

Postupujte takto:

Po výběru funkce stiskněte OK. Pak tlačítky ↓ nebo ↑ vyberte Zap (chcete-li nastavit automatické přepínání formátu obrazovky podle vysílacího signálu) nebo Vyp (chcete-li zachovat své vlastní nastavení). Uložte tlačítkem OK.

I když jste zvolili "Zap" nebo "Vyp", můžete stále měnit formát obrazovky opakovaným stiskem tlačítka na dálkovém ovladači a vybrat jeden z následujících formátů:

SMART: Napodobení širokoúhlého formátu pro vysílání ve formátu 4:3.

4/3: Klasická velikost obrazu 4:3, obraz

přes

celou

obrazovku.

14/9: Kompromis mezi formátem obrazu 4:3 a 16:9.

ZOOM: Širokoúhlý formát pro filmy ve formátu "poštovní schránky".

WIDE: Pro formát 16:9. Obraz přes celou obrazovku.

• V režimech "SMART", "ZOOM" a "14:9" jsou horní a dolní okraje obrazovky oříznuty. Tlačítky ↓ nebo ↑ lze upravit umístění obrazu na obrazovce (např. ke sledování titulků).

- U signálu RGB z konektoru počítače ☑ lze vybrat pouze režim "WIDE" a "4/3".

• V závislosti na vysílacím formátu se na obrazovce vždy mohou objevovat černé pruhy bez ohledu na zvolený režim.

VÝSTUP AV3

Tato funkce umožňuje zvolit, z jakého zdroje pochází výstupní signál na zdířce SCART 3/3, takže z ní pak můžete nahrávat libovolný signál z televizoru nebo z externího zařízení připojeného ke zdířce SCART 1, 2 nebo k předním konektorům 4 nebo 4.

Jestliže váš videorekordér podporuje Smartlink, tento postup není nutný.

Postupujte takto:

Po otevření nabídky "Funkce" podle popisu na předchozí straně a po výběru funkce stiskněte OK. Pak tlačítky ↓ nebo ↑ vyberte požadovaný výstupní signál:

TV pro výstup signálu z antény.

AV1 pro výstup zdrojů připojených do zdířky 1/

AV2 pro výstup zdrojů připojených do zdířky 2/

AV4 pro výstup zdrojů připojených do zdířky 4 nebo 4 a 4.

AUTO pro výstup signálu zobrazeného na televizoru.

Zvolíte-li "AUTO", výstupní signál bude vždy signál zobrazený na obrazovce. Máte-li dekodér připojený ke zdířce SCART 63 nebo k videorekordéru připojenému k této zdířce SCART, nezapomeňte kvůli dekódování změnit "Výstup AV3" zpět na "TV".

PRŮVODCE PROPOJENÍM

Jestliže jste již připojili k televizoru externí zařízení, dodržujte prosím pokyny této nabídky. Dosáhnete tak nejlepšího možného nastavení obrazu pro volitelné zařízení.

Postupujte takto:

1 Po otevření nabídky "Funkce" podle popisu na předchozí straně a po výběru funkce stiskněte OK. Nyní tlačítky ↓ nebo ↑ vyberte jedno z dostupných zařízení, které chcete připojit: SAT (satelit), Dekodér, DVD, GAME, VIDEO (videorekordér) nebo DVD rec (přehrávač DVD). Nyní tlačítkem → vyberte zvolené zařízení (zvolené zařízení můžete také vymazat stiskem ←). Po výběru všech zařízení, která chcete připojit, stiskněte ↓ nebo ↑, vyberte "Potvrdit" a stiskněte OK. 2 Objeví se nová nabídka, ve které je uvedeno, do které zdířky SCART na zadní straně televizoru se má připojit určité zařízení. Tímto postupem připojte všechna zařízení, dosáhnete tak u nich nejlepšího možného nastavení obrazu. 3 Po připojení volitelného zařízení vyberte tlačítky ⇄ nebo ➔ "OK" a nakonec stiskněte tlačítko OK na dálkovém ovladači.

Rozhodně doporučujeme, abyste se řídili uvedenými nabídkami připojení. V případě, že vám nevyhovují, vyberte stisknutím nebo "Ne", a pak stiskněte tlačítko OK. Na obrazovce se objeví nová nabídka, ve které můžete zadat připojení podle svých požadavků.

RGB CENTROVÁNÍ

Tuto možnost lze použít jen v případě, že k televizoru je připojen zdroj RGB.

Tato volba umožňuje seřízení horizontální polohy obrazu v případě, že je nutné ji upravit kvůli připojení zdroje RGB.

Postupujte takto:

Po otevření nabídky "Funkce" podle popisu na předchozí straně a po zobrazení zdroje RGB vyberte funkci "RGB centrování" a stiskněte OK. Pak tlačítky ↓ nebo ↑ upravte střed obrazu na obrazovce v rozmezí -5 až +5. Volbu potvrďte OK a uložte.

"Nabídka Instalace" umožňuje upravovat různé funkce televizoru.

Postupujte takto:

Tlačítkem MENU a trojím stisknutím tlačítka ↓ vyberte 📋, pak stisknutím OK tuto nabídku otevřete. Pak tlačítky ↓ nebo ↑ vyberte požadovanou funkci a stiskněte OK. Dále se dozvíte, jak jednotlivé funkce používat.

Tato funkce umožňuje zvolit jazyk nabídek na obrazovce.

Postupujte takto:

Po výběru této funkce stiskněte OK a pak postupujte stejně jako v kroku 2 v části "Zapnutí televizoru a automatické ladění" na straně 10.

ZEMĚ

Tato volba umožňuje vybrat zemi, ve které budete televizor používat.

Postupujte takto:

Po výběru této funkce stiskněte OK a pak postupujte stejně jako v kroku 3 v části "Zapnutí televizoru a automatické ladění" na straně 10.

AUTOMATICKÉ LADĚNÍ

Tato volba umožňuje automatické vyhledání a uložení dostupných televizních kanálů.

Postupujte takto:

Po výběru této funkce stiskněte OK a pak postupujte stejně jako v kroku 5 a 6 v části "Zapnutí televizoru a automatické ladění" na straně 11.

TŘÍDĚNÍ PROGRAMŮ

Tato funkce umožňuje změnit pořadí, ve kterém se kanály (televizní stanice) objevují na obrazovce.

Postupujte takto:

Po výběru funkce stiskněte OK a pak postupujte stejně jako v kroku 7 a části "Zapnutí televizoru a automatické ladění" na straně 11.

OZNAČENÍ PROGRAMŮ

Tato volba umožňuje pojmenovat kanál řetězcem až pěti znaků (písmena nebo číslice).

Postupujte takto:

1 Po otevření nabídky "Instalace" podle popisu na předchozí straně a po výběru funkce stiskněte OK, pak tlačítky ↓ nebo ↑ vyberte číslo programu pro kanál, který si přejete pojmenovat. Potvrďte tlačítkem OK.

2 Při zvýrazněném prvním slově ve sloupci Název stiskněte OK a tlačítky ↓, ↑, ←nebo ► zvolte písmeno, pak potvrďte OK. Po skončení výběru tlačítky ↓, ↑, ←nebo ► vyberte na obrazovce slovo "Konec" a nakonec stisknutím OK nabídku na obrazovce ukončete.

• Písmeno můžete opravit tak, že se na obrazovce vrátíte o znak zpět stisknutím "←" a volbu potvrdíte tlačítkem OK.
• Mezeru vložíte výběrem "☐" na obrazovce a potvrzením OK.

AV PŘEDVOLBY

a) Přidělit název externímu zařízení, které jste připojili ke vstupním zdířkám na televizoru.

Postupujte takto:

1 Po otevření nabídky "Instalace" podle popisu na předchozí straně a po výběru funkce stiskněte OK, pak tlačítky ↓ nebo ↑ vyberte zdroj signálu, který si přejete pojmenovat: AV1, AV2 nebo AV3 pro zadní scart, AV4 pro přední konektory a AV5 pro konektor vstupu počítače. Nyní dvakrát stiskněte OK. 2 Název se automaticky objeví ve sloupci s názvy:

a) Jestliže chcete použít některý z předem určených názvů, tlačítky ↓ nebo ↑ vyberte požadovaný název a nakonec potvrďte OK.

Předem určené názvy jsou tyto: VIDEO, DVD, CABLE (kabel), GAME, CAM (kamera), SAT (satelit) nebo PC (počítač pouze pro AV5).

b) Jestliže chcete použít jiný název, vyberte Změnit a stiskněte OK. Pak při zvýrazněném prvním názvu tlačítky ↓, ↑, ← nebo ➔ vyberte písmeno a stiskněte OK. Po skončení tlačítky ↓, ↑, ← nebo ➔ vyberte na obrazovce slovo "Konec" a nabídku na obrazovce uzavřete stiskem OK.

• Písmeno můžete opravit tak, že se na obrazovce vrátíte o znak zpět stisknutím "←" a volbu potvrdíte tlačítkem OK.
• Mezeru vložíte výběrem "☐" na obrazovce a potvrzením OK.

b) Změnit úroveň zvukového vstupu připojeného volitelného zařízení.

Postupujte takto:

Po otevření nabídky "Instalace" podle popisu na předchozí straně a po výběru funkce stiskněte OK, pak stisknutím ↓ nebo ↑ vyberte zdroj signálu, u kterého si přejete změnit úroveň zvukového vstupu: AV1, AV2 nebo AV3 pro zadní scart, AV4 pro přední konektory a AV5 pro konektor vstupu počítače. Dvojím stisknutím ► zvýrazněte sloupec Korekce zvuku. Nakonec tlačítky OK a ↓ nebo ↑ změňte úroveň zvukového vstupu v rozmezí od -9 do +9.

RUČNÍ LADĚNÍ

a) Postupné přiřazení pořadových čísel kanálům nebo videokanálům v pořadí podle vaší volby.

Postupujte takto:

1 Po otevření nabídky "Instalace" podle popisu na straně 18 a po výběru funkce "Ruční ladění" stiskněte OK. Nyní při zvýrazněné funkci Program stiskněte OK. Tlačítky ↓ nebo ↑ vyberte číslo programu, které chcete kanálu přiřadit (pro video zvolte číslo "0"). Pak stiskněte ←.

2 Dostupnost následující funkce závisí na tom, jakou zemi jste vybrali v nabídce "Země".

Po výběru funkce Systém stiskněte OK. Pak tlačítky ↓ nebo ↑ zvolte jeden ze systémů televizního vysílání (B/G pro západoevropské země, D/K pro východoevropské země, L pro Francii nebo I pro Velkou Británii). Pak stiskněte ◀.

3 Po výběru funkce Číslo kanálu stiskněte OK. Nyní tlačítky ▼ nebo ▲ vyberte ladění kanálu ("C" pro pozemní vysílání nebo "S" pro kabelové kanály). Pak rovnou číselnými tlačítky zadejte číslo kanálu televizního vysílání nebo videosignálu. Neznáte-li číslo kanálu, vyhledejte ho tlačítky ▶ a ▼ nebo ▲ . Po naladění požadovaný kanál uložte dvojím stisknutím OK.

Další kanály naladíte a uložíte opakováním výše popsaných kroků.

b) Pojmenovat kanál s použitím až pěti znaků.

Postupujte takto:

Po otevření nabídky "Instalace" podle popisu na straně 18 a po výběru funkce "Ruční ladění" stiskněte OK. Dále při zvýrazněné funkci Program stiskněte tlačítko PROG +/- a vyberte číslo programu pro kanál, který si přejete pojmenovat. Jakmile se program, který si přejete pojmenovat, objeví na obrazovce, vyberte funkci Název a potvrďte tlačítkem OK. Pak při zvýrazněném prvním názvu tlačítky ↓, ↑, ← nebo ► vyberte písmeno a potvrďte ho tlačítkem OK. Po skončení volby tlačítky ↓, ↑, ← nebo ► vyberte na obrazovce slovo "Konec" a nabídku na obrazovce ukončete tlačítkem OK.

- Písmeno můžete opravit tak, že se na obrazovce vrátíte o znak zpět stisknutím "←" a volbu potvrdíte tlačítkem OK.

- Mezeru vložíte výběrem "☐" na obrazovce a potvrzením OK.

c) Doladit příjem signálu Systém AFT (z anglického "Automatic Fine Tuning" = automatické doladění) obvykle zaručuje ten nejlepší obraz, ale je-li obraz přesto zkreslený, můžete ještě zkusit doladit televizor ručně a dosáhnout tak lepšího příjmu.

Postupujte takto:

Při sledování kanálu (televizní stanice), který si přejete doladit, a po otevření nabídky "Instalace" podle popisu na straně 18 a výběru funkce "Ruční ladění" stiskněte OK. Pak vyberte funkci AFT a stiskněte ►. Nyní tlačítky ↓ nebo ↑ proveďte doladění v rozmezí od -15 do +15. Uložte dvojím stiskem tlačítka OK.

d) Přeskočit čísla programů vybraných tlačítky PROG +/-, která nechcete použít.

Postupujte takto:

Po otevření nabídky "Instalace" podle popisu na straně 18 a po výběru funkce "Ruční ladění" stiskněte OK. Nyní při zvýrazněné funkci Program vyberte stiskem tlačítka PROG +/- číslo programu, které chcete přeskočit. Jakmile se program, který si přejete přeskočit, objeví na obrazovce, vyberte funkci Přeskočit a stiskněte ►. Nyní tlačítky ↓ nebo ↑ vyberte Zap. Nakonec volbu potvrďte a uložte dvojím stisknutím tlačítka OK.

Tuto funkci pak zrušíte výběrem "Vyp" místo "Zap" ve výše popsaném kroku.

e) Sledovat a nahrávat zakódované kanály (např. z placeného televizního dekodéru) "Ruční ladění" stiskněte OK. Nyní při použití dekodéru připojeného ke zdířce scart 5/3 přímo nebo přes videorekordér.

Dostupnost této funkce závisí na tom, jakou zemi jste vybrali v nabídce "Země".

Postupujte takto:

Po otevření nabídky "Instalace" podle popisu na straně 18 a po výběru funkce "Ruční ladění" stiskněte OK. Nyní zvolte funkci Dekodér a stiskněte ►. Pak tlačítky ↓ nebo ↑ vyberte Zap. Nakonec volbu potvrďte a uložte dvojím stisknutím tlačítka OK.

Tuto funkci pak zrušíte výběrem "Vyp" místo "Zap" ve výše popsaném kroku.

PAP (DVA PROGRAMY NA OBRAZOVCE)

Funkce PAP (z anglického "Picture And Picture" - dva programy na obrazovce) rozdělí obrazovku na dvě poloviny k současnému sledování dvou obrazů ve formátu 4:3.

Zapnutí a vypnutí funkce PAP

1 Zobrazte PAP stisknutím

na z obrazovek bude orámovaná a tedy aktivní. To znamená, že budete-li chtít vybrat zdroj PAP, provede se výběr v aktivní obrazovce.

2 Dalším stisknutím ☐AP odstraníte.

Na obrazovce se objeví pruh, který vás povede při ovládání PAP. Pruh po několika vteřinách zmizí, ale můžete ho opět zobrazit stiskem tlačítka.

Změna aktivní obrazovky

To je možné pouze tehdy, je-li Media Selector nastavený na TV.

Chcete-li změnit aktivní obrazovku (orámovanou), stiskněte tlačítko ◄ nebo ►.

Výběr zdroje PAP:

1 Výběr televizního kanálu:

Stiskem tlačítka ◄ vyberte levou obrazovku jako aktivní. Nyní číselnými tlačítky nebo PROG +/- vyberte televizní kanál.

Na levé obrazovce není možné zobrazit vstupní signály videa.

2 Výběr zdroje signálu:

Stisknutím tlačítka ► vyberte pravou obrazovku jako aktivní. Nyní tiskněte opakovaně tlačítko OK pro zobrazení vstupního signálu připojeného zařízení na pravé obrazovce. Podrobnější informace o vstupních symbolech, které si můžete vybrat, najdete v části "Sledování obrazu ze zařízení připojených k televizoru" na straně 25.

Na pravé obrazovce není možné zobrazit vysokofrekvenční signál (kanály televizního vysílání).

Změna aktivní obrazovky

Aktivní obrazovku (orámovanou) změníte tlačítky ◄ nebo ►.

Výběr zvuku

Zvuk aktivní obrazovky (orámované) se vždy ozývá hlasitě z reproduktorů.

Mimoto můžete poslouchat zvuk aktivní i neaktivní obrazovky ze sluchátek.

Postupujte takto:

S televizorem v režimu PAP, viz část "Nabídka nastavení zvuku", vyberte "Nastavení sluchátek" a nastavte funkci "Ω PAP zvuk" podle přání. Podrobnosti viz strana 15.

V režimu PAP (dva programy na obrazovce) se výstup ze zdířky Scart 232 objevuje vždy v pravé polovině obrazovky.

Teletext

Teletext je informační služba, kterou vysílá většina televizních stanic. Jak tuto službu využívat se dozvíte na stránce s obsahem teletextové služby (obvykle stránka 100). Ke sledování teletextu použijte tlačítka dálkového ovladače podle níže uvedených pokynů.

Signál kanálu (televizní stanice) musí být dostatečně silný, jinak může v teletextu docházet k chybám.

1 Zvolte televizní kanál s teletextem, který chcete sledovat. 2 Jedním stiskem tlačítka 📣 otevřete režim obrazu a teletextu. Obrazovka je rozdělena na dvě části s teletextem vlevo a televizním kanálem vpravo. 3 Jestliže si přejete zobrazit teletext přes celou obrazovku, stiskněte tlačítko podruhé.

Výběr teletextové stránky:

Trojmístné číslo stránky zadejte pomocí číselných tlačítek.

• Jestliže uděláte chybu, znovu zadejte správné číslo stránky.
• Jestliže počítadlo na obrazovce pokračuje v hledání, znamená to, že stránka není dostupná. V tomto případě zadejte jiné číslo stránky.

Přístup k následující nebo předchozí stránce:

Stiskněte PROG + (nebo PROG - ().

Zastavení teletextové stránky:

Stiskněte. Dalším stiskem se zastavení stránky zruší.

Volba podstránky:

Textová stránka se může skládat z několika podstránek. V tomto případě se vedle čísla stránky objeví jedna nebo více šipek a dole na obrazovce se objeví rámeček s počtem podstránek, které tato stránka obsahuje. Jakmile jsou podstránky dostupné, začnou se postupně zobrazovat. Jestliže je chcete zastavit a vybrat požadovanou podstránku, stiskněte opakovaně ◀ nebo ►.

Vypnutí teletextu:

Stiskněte □.

Fastext

Funkce Fastext umožňuje vyhledávat stránky jedním stiskem tlačítka. Máte-li nastavený režim teletextu a fastext je k dispozici, dole na teletextové stránce se objeví barevná kódovaná nabídka. Tlačítkem příslušné barvy (červená, zelená, žlutá nebo modrá) otevřete stránku podle nabídky.

NexTView*

*(závisí na dostupnosti služby).

NexTView je elektronický přehled pořadů na obrazovce, který vás informuje o programech různých televizních stanic.

Informace můžete vyhledávat i podle tématu (sport, umění apod.) nebo data.

Jestliže se při sledování NexTView objeví chybné znaky, otevřete pomocí nabídky Systém nabídku Jazyk (viz strana 18) a vyberte jazyk, ve kterém se NexTView vysílá.

Zobrazení NexTView

1 Vyberte vysílací kanál poskytující službu NexTView. Jakmile jsou údaje dostupné, na obrazovce se objeví označení "NexTView".

2 K zobrazení NexTView slouží dva různé typy rozhraní. Tyto typy souvisí s tím, kolik procent dat je dostupných:

a) Rozhraní "Seznam programů": Sledujete-li televizor, stiskněte po oznámení "NexTView" (bíle) na obrazovce tlačítko na dálkovém ovladači k zobrazení rozhraní "Seznam programů" (viz obr. 1).

b) Rozhraní "Přehled": Sledujete-li televizor a více než 50 % dat NexTView je již dostupných (v některých oblastech není možné získat 100 % dat), na obrazovce se objeví oznámení "NexTView" (černé). Tlačítkem na dálkovém ovladači zobrazíte rozhraní "Přehled" (viz obr. 2).

3 Procházení NexTView:

Tlačítky ◀ nebo ➔ se posunete doleva nebo doprava.

Tlačítky ↓ nebo ↑ se posunete nahoru nebo dolů.

Výběr potvrďte tlačítkem OK.

Po výběru programu získáte stiskem tlačítka OK další informace o vybraném programu.

4 Chcete-li NexTView vypnout, stiskněte tlačítko 📄 na dálkovém ovladači.

Rozhraní "Seznam programů" (obr. 1):

Rozhraní "Přehled" (obr. 2):

Stisknutím červeného tlačítka na dálkovém ovladači zobrazíte obrazovku s daty a můžete vybrat požadované datum tlačítky ↓ nebo ↑. Potvrďte tlačítkem OK.

3 Kategorie:

Stisknutím modrého tlačítka na dálkovém ovladači zobrazíte ikony (viz seznam ikon níže) pro různá témata. Tlačítky ↓ nebo ↑ vyberte požadovanou ikonu a nakonec potvrďte tlačítkem OK.

Ikony:

Obecné:

Všechny informace o programu jsou seřazeny podle času a vysílacích kanálů:

Show

Dětské

Umění

Hudba

Zprávy

Film

Sport

Jak připojit zařízení k televizoru

Podle následujících pokynů můžete k televizoru připojit různá volitelná zařízení. Spojovací kabely nejsou součástí příslušenství.

- Abyste předešli deformacím obrazu, nezapojujte externí zařízení současně do zdířek A a B.

- Dekodér nezapojujte do zdířky scart F.

Připojení videorekordéru

Pokyny k připojení videorekordéru najdete v části "Připojení antény a videorekordéru" tohoto návodu na straně 9.

Připojení videorekordéru, který podporuje Smartlink

Smartlink je přímé propojení televizoru a videorekordéru. Více informací o Smartlinku najdete v návodu k videorekordéru.

Máte-li videorekordér, který podporuje Smartlink, připojte videorekordér k televizoru pomocí kabelu scart do zdířky 3/3E.

Jestliže jste připojili dekodér nebo Set Top Box ke zdířce scart 3/3E nebo přes videorekordér připojený ke zdířce scart

Vyberte funkci "Ruční ladění" v nabídce "Instalace" a po otevření funkce "Dekodér" vyberte "Zap" (podrobnosti viz strana 20). Tuto funkci použijte pro každý zakódovaný signál.

Dostupnost této funkce závisí na tom, jakou zemi jste vybrali v nabídce "Země".

pokračování...

Připojení zvukového zařízení k televizoru

Chcete-li zesílit zvukový výstup televizoru, zapojte zvukové zařízení do zdířek zvukového výstupu D. Dále vyberte v systémové nabídce nabídku "Nastavení zvuku" a nastavte "TV reproduktory" na "Dočasně vypnutý" nebo "Trvale vypnutý" (viz strana 15).

Hlasitost externích reproduktorů můžete upravit tlačítky hlasitosti na dálkovém ovladači. Výšky a Hloubky můžete upravit i pomocí nabídky "Nastavení zvuku" (viz strana 14).

Jak využít zvukový efekt "Dolby Virtual" pro zvukové zařízení

Reproduktory umístěte před místo, kde budete poslouchat, a po stranách televizoru, mezi každým reproduktorem a televizorem ponechte vzdálenost asi 50 cm.

V nabídkovém systému otevřete nabídku "Nastavení zvuku". Nyní vyberte ve funkci "Zvukový efekt" "Dolby Virtual" (viz strana 14).

Sledování obrazu ze zařízení připojených k televizoru

1 Zařízení připojte k určené zdířce televizoru, jak je uvedeno na předchozí stránce.

2 Připojené zařízení zapněte.

3 Chcete-li sledovat obraz z připojeného zařízení, opakovaně tiskněte tlačítko ☎, až se na obrazovce objeví symbol vstupu.

Symbol Vstupní signály

☑ Vstupní signál audio/video přes konektor scart G.

-1 Vstupní signál RGB přes konektor scart G. Tento symbol se objeví jen tehdy, je-li zdroj RGB připojený.

2 Vstupní signál audio/video přes konektor scart F.

-2 Vstupní signál RGB přes konektor scart F. Tento symbol se objeví jen tehdy, je-li zdroj RGB připojený.

3 Vstupní signál audio/video přes konektor scart E.

3 Vstupní signál S-video přes konektor scart E. Tento symbol se objeví jen tehdy, je-li zdroj S-video připojený.

4 Vstup video signálu přes zdířku phono B a vstup audio signálu přes zdířku C.

-34 Vstup signálu S-video přes zdířku vstupu S-video A a audio signálu přes zdířku C. Tento symbol se objeví jen tehdy, je-li zdroj S-video připojený.

5 Vstup signálu RGB přes konektor počítače H a I.

4 Tlačítkem □ na dálkovém ovladači se vrátíte k normálnímu televiznímu obrazu.

Pro zařízení mono

Konektor phono zapojte do zdířky L/G/S/I na přední straně televizoru a zvolte vstupní signál 4 nebo 4 podle výše uvedených pokynů. Dále se řídte částí "Nastavení zvuku" v tomto návodu a ve zvukové nabídce na obrazovce nastavte funkci "Dvoukanál. zvuk" na "A" (viz strana 14).

Konfigurace dálkového ovladače pro videorekordér nebo DVD

Při výchozím nastavení ovládá tento dálkový ovladač základní funkce televizorů Sony, DVD přehrávačů Sony a většiny videorekordérů Sony. K ovládání videorekordérů a DVD přehrávačů jiných výrobců (a některých modelů videorekordérů Sony) je nutné dálkový ovladač nakonfigurovat.

obr. 3

Postupujte takto:

Než začnete, najděte si v níže uvedeném seznamu třímístný kód značky svého přehrávače DVD nebo videorekordéru. Pokud je u vaší značky uveden více než jeden kód, poznamenejte si jen první z nich.

Na vnitřní straně krytu baterií je přilepen štítek, na nějž si můžete kódy vašich zařízení poznamenat.

1 Stiskněte tlačítko Media Selector, až se rozsvítí příslušná zelená kontrolka (VCR - videorekordér, nebo DVD) (viz obr. 1). 2 Než zelená kontrolka zhasne, asi na 6 vteřin stiskněte a podržte žluté tlačítko, až začne zelená kontrolka blikat (videorekordér nebo DVD) (viz obr. 2). 3 Zatímco kontrolka videorekordéru a DVD bliká, zadejte všechny tři číslice kódu značky videorekordéru nebo DVD (viz seznam níže) pomocí číselných tlačítek na dálkovém ovladači (viz obr. 3).

Jestliže je kód zadán správně, zelená kontrolka se krátce rozsvítí. Není-li tomu tak, výše uvedené kroky zopakujte.

4 Zapněte videorekordér nebo DVD a zkontrolujte hlavní funkce.

Jestliže zařízení nebo některé funkce nefungují, nepokračujte, ale zkontrolujte, zda jste zadali správný kód, nebo zkuste zadat další kód uvedený vedle značky.

V tomto seznamu nejsou uvedeny všechny značky a všechny modely těchto značek.

5 Nezapomeňte vždy stisknout tlačítko Media Selector, až se rozsvítí zelená kontrolka odpovídající zařízení, které chcete ovládat dálkovým ovladačem. VCR (videorekordér), TV nebo DVD.

Seznam značek videorekordérů Seznam značek DVD přehrávačů
Značka	Kód	Značka	Kód
SONY (VHS) 301, 302, 303, 308, 309, 362
SONY (BETA) 303, 307, 310
SONY (DV) 304, 305, 306
AIWA 325, 331, 351
AKAI 326, 329, 330
DAEWOO 342, 343
GRUNDIG 358, 355, 360, 361, 320, 351, 366
HITACHI 327, 333, 334
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349
LG	332, 338
LOEWE 358, 355, 360, 361, 320, 351
MATSUI	356, 357
ORION	328
PANASONIC	321, 323
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359, 363, 364
SAMSUNG	339, 340, 341, 345
SANYO 335, 336
SHARP	324
THOMSON	319, 350, 365
TOSHIBA	337

Optimální místo sledování

Pokuste se umístit televizor tak, abyste ho mohli sledovat z míst uvedených níže na obrázku. Obraz pak bude mít optimální kvalitu.

Sledovací oblast vodorovně

Sledovací oblast svisle

Výměna světelného zdroje

Když obrazovka ztmavne, barva obrazu není normální, nebo kontrolka světelného zdroje na televizoru začne blikat, vyměňte světelný zdroj za nový.

• K výměně použijte pouze světelný zdroj XL-2100E. Použijete-li jiný zdroj, televizor se může poškodit.
• Světelný zdroj vyjímejte z televizoru pouze při výměně.
• Před výměnou vypněte přívod proudu a vytáhněte přívodní kabel ze zásuvky.
• Světelný zdroj vyměňujte, až když vychladne. I po 30 minutách od vypnutí proudu je přední sklo zdroje zahřáté na nejméně 100 °C.
• Starý světelný zdroj nenechávejte v dosahu dětí nebo v blízkosti hořlavého materiálu.
• Starý světelný zdroj chraňte před vlhkostí a nic do něj nezasunujte. Mohl by totiž vybuchnout.
• Starý světelný zdroj nenechávejte v blízkosti hořlavého materiálu, mohl by způsobit požár. Do prostoru pro světelný zdroj nesahejte, mohli byste se spálit.
• Nový světelný zdroj pevně nasaďte. Jestliže ho správně nenasadíte, obraz by mohl být tmavý.
• Nedotýkejte se předního skla nového zdroje ani skla prostoru pro zdroj a zabraňte jejich znečištění. Znečištěné sklo může způsobit zhoršení kvality obrazu nebo zkrácení životnosti zdroje.
• Kryt světelného zdroje dobře zavřete. Není-li správně zavřený, přívod proudu se neobnoví.
• Při spálení zdroje je slyšet typický zvuk. K poškození televizoru však nedojde.
• Obraťte se na nejbližší servisní středisko Sony, kde můžete koupit nový zdroj.
• Použité zdroje likvidujte způsobem, který neškodí životnímu prostředí.

1

Vypněte proud a vytáhněte přívodní kabel ze zásuvky.

• Jestliže začnete vyměňovat světelný zdroj bez odpojení přívodního kabelu, kontrolka klidového stavu na televizoru začne blikat. Přívodní kabel odpojte a teprve pak pokračujte ve výměně zdroje.
• Zdroj vyměňujte, až když vychladne, tedy nejdříve za 30 minut od vypnutí proudu nebo později.
• Připravte si nový světelný zdroj.

2

Uvolněte šrouby v levém a pravém zadním rohu televizoru pomocí mince apod.

Odstraňte přední panel.

Odstraňte přední panel bez přesunutí televizoru.

Levou a pravou stranu předního panelu uchopte prsty a vytáhněte dopředu. Dejte pozor, abyste si neporanili nehty.

4 Uvolněte šrouby pomocí mince apod. a sejměte kryt zdroje.

5 Uvolněte oba šrouby a vytáhněte zdroj.

Uvolněte dva šrouby Vytáhněte zdroj za držadlo. přiloženým šestihranným klíčem.

Zdroj je ihned po vypnutí proudu velmi horký. Dbejte na to, abyste se nedotkli předního skla nebo míst kolem zdroje, ani skla prostoru na zdroj.

6 Upevněte nový zdroj.

Do prostoru zdroje umístěte nový zdroj a šrouby pevně utáhněte přiloženým šestihranným klíčem.

7 Kryt světelného zdroje dobře zavřete.

Šrouby pevně utáhněte např. pomocí mince.

8 Zavřete přední panel.

Přední panel zavřete zatlačením na jeho pravou i levou stranu. Pak opět utáhněte oba šrouby umístěné vpravo a vlevo na zadní stěně televizoru.

Technické údaje

Televizní systém:

V závislosti na volbě země:

B/G/H, D/K, L, I

Barevný systém:

PAL

- KF-42SX300K: 42 palců (úhlopříčka přibl. 107 cm)

- KF-50SX300K: 50 palců (úhlopříčka přibl. 127 cm)

- KF-60SX300K: 60 palců (úhlopříčka přibl. 153 cm)

Zadní konektory

• AV1

1/1

21-kolíkový konektor scart (norma CENELEC)

včetně vstupu audio/video, vstupu RGB, výstupu TV audio/video.

• AV2

2/2

21-kolíkový konektor scart (norma CENELEC)

včetně vstupu audio/video, vstupu RGB, výstupu monitoru audio/video.

• AV3

3/3

21-kolíkový konektor scart (norma CENELEC) včetně vstupu audio/video, vstupu S-video, volitelného vstupu audio/video a rozhraní Smartlink.

- výstupy audio (levý/pravý) - zdířky phono jacks

- vstup audio počítače - zdířka minijack.

• PC - vstup počítače.

Konektory vpředu

• 4 vstup S-video 4-kolíkový DIN

• 4 vstup video zdířka phono jack

• 4 vstup audio zdířky phono jack

• ⚠ konektor pro sluchátka

Zvukový výstup:

2x20 W (hudební výkon)

2x10 W (sinus. výkon)

Hloubkový reproduktor:

30 W (hudební výkon)

15 W (sinus. výkon)

Příkon:

210 W

Příkon v klidovém stavu:

≤1 W

Rozměry (šířka x výška x hloubka):

- KF-42SX300K: přibl. 1200 x 820 x 370 mm.

- KF-50SX300K: přibl. 1376 x 923 x 442 mm.

- KF-60SX300K: přibl. 1618 x 1062 x 542 mm.

Váha:

• KF-42SX300K: přibl. 29,5 kg

• KF-50SX300K: přibl. 37,5 kg

• KF-60SX300K: přibl. 48,5 kg

Dodávané příslušenství:

• 1 dálkový ovladač (RM-906)

• 2 baterie (označené IEC, velikosti AAA)

• Vstupní kabel počítače

• 1 šestihranný klíč

• 2 držáky

• 2 šrouby

• 1 utěrka

Další funkce:

- Digitální hřebenový filtr (vysoké rozlišení)

- Teletext, fastext, TOPtext

- NexTView

- Smartlink

• Autodetekční televizní systém

• Dolby Virtual

• Digitální BBE

• NICAM

- PAP (z anglického "Picture And Picture" = dva programy na obrazovce)

- ACI (z anglického "Auto Channel Installation" = automatická instalace kanálu)

- Auto formát

Konstrukce a technické údaje mohou být změněny bez předchozího upozornění.

Tato uživatelská příručka byla vytištěna na:

ekologickém papíru - zcela bez chlóru

Technické údaje vstupu počítače

Časování vstupu počítače

Kmitočet vstupního signálu:

Horizontální: 31,4 - 48,4 kHz

Vertikální: 59 - 61 Hz

Maximální rozlišení: 1024 bodů x -768 řádků

Tabulka předem nastavených režimů pro počítač

Č. Rozlišení Grafický režim Horizontální Vertikální (body x řádky) kmitočet kmitočet

(kHz)

1 640 x 480 VESA 60 31 469 59 940

2 800 x 600 VESA 60 37 879 60 317

3 1024 x 768 VESA 60 48 363 60 004

CZ

Jak odstranit závadu

Zde je uvedeno několik jednoduchých řešení problémů, které mohou ovlivnit obraz a zvuk.

TV

Problém	Řešení
Žádný obraz (tmavá obrazovka), žádný zvuk.	Zkontrolujte připojení antény.Zasuňte zástrčku do zásuvky a stiskněte tlačítko předu na televizoru.Jestlíže kontrolka klidového stavu svítí, stiskněte tlačítko TV na dálkovém ovladači.
Špatný nebo žádný obraz (tmavá obrazovka), ale dobrý zvuk.	V systému nabídek vyberte nabídku "Nastavení obrazu" a pak "Reset" k návratu do výrobního nastavení (viz strana 13).
Žádný obraz nebo žádné informace o nabídce ze zařízení připojených ke koncktoru scart.	Zkontrolujte, zda je volitelné zařízení zapnuté a opakovaně stiskněte tlačítko na dálkovém ovladači, dokud se na obrazovce televizoru neobjeví správný vstupní symbol (viz strana 25).
Dobrý obraz, žádný zvuk.	Stiskněte tlačítko na dálkovém ovladači.Zkontrolujte, zda jsou "TV reproduktory" v nabídce "Nastavení zvuku" nastaveny na "Zap" (viz strana 14).Zkontrolujte, zda nejsou připojená sluchátka.
Barevné pořady jsou černobílé.	V systému nabídek otevřete nabídku "Nastavení obrazu" a pak "Reset" k návratu do výrobního nastavení (viz strana 13).
Při zapnutí televizoru se neobjeví poslední kanál, který jste sledovali před vypnutím televizoru.	Nejde o závadu. Číscelnými tlačítky na dálkovém ovladači vyberte požadovaný kanál.
Při přepínání kanálů nebo volbě teletextu je obraz zkreslený.	Vypněte všechna zařízení zapojená do konektoru scart na zadní straně televize.
Při sledování teletextu se zobrazí nesprávné písmo.	V systému nabídek otevřete nabídku "Země" (viz strana 18) a vyberte zemi, ve které televizor používáte. V případě jazyků psaných azbukou doporučujeme zvolit Rusko, jestlíže vaše země není na seznamu.
Při sledování NexTViewu se zobrazí nesprávné písmo.	V systému nabídek otevřete nabídku "Jazyk" (viz strana 18) a vyberte jazyk, ve kterém se NexTView vysílá.
Při sledování televizního kanálu jakoby sněží.	V systému nabídek otevřete nabídku "Ruční ladění" a nastavte doladění (AFT) k vylepšení příjmu obrazu (viz strana 20).V systému nabídek otevřete nabídku "Redukce šumu" v nabídce "Nastavení obrazu" a vyberte "Zap" k odstranění šumu obrazu (viz strana 13).
Při nastavení kódovaného kanálu s dekodérem nebo zařízením Set Top Box připojeným ke konektoru scart se neobjeví obraz.	V systému nabídek otevřete nabídku " Funkce" a "Výstup AV3" nastavte na "TV" (viz strana 17).Zkontrolujte, zda nejsou dekodér nebo zařízení Set Top Box zapojené do zdířky scart ☑2.

pokračování...

Problém	Řešení
Tlacítka ↓, ↑, ◆ a ➔ v režimu PAP (dva programy na obrazovce) nefungují.	• Navigace v PAP (dva programy na obrazovce) je možné pouze v televizním režimu, zkontrolujte prosím, zda je Media selector nastavený na TV.
Dálkový ovladač nefunguje.	• Zkontrolujte, zda míříte na přijímač dálkového ovladače (viz stranu 8).• Zkontrolujte, zda je Media Selector na dálkovém ovladači nastaven na zařízení, které právě používáte (VCR - videorekordér, TV nebo DVD).• Pokud dálkový ovladač nespolupracuje s videorekordérem nebo DVD přehrávačem i přesto, že Media Selector je správně nastavený. Zadejte potřebný kód podle popisu na straně 26.Vyměňte baterie.
Kontrolka klidového stavu dnatelevizoru bliká.	• Obrat'te se na nejbližší servisní středisko Sony.
Kontrolka zdroje (*) na televizoru svítí.	• Vypněte televizor. Opět televizor zapněte, jestliže kontrolka světelného zdroje stále svítí, zdroj vyměňte. Podrobnosti najdete na stranách 28 a 29.

Počítač

Problém	Řešení
Na obrazovce se neobjeví obraz a zobrazí se hlášení "Není synchronizace".	Zkontrolujte, zda je kabel pro přenos obrazového signálu řádně připojený a všechny vidlice jsou pevně zasunuty v příslušných zdířkách.Zkontrolujte, zda nejsou kolíky konektoru pro vstup obrazového signálu 15-Dsub ohnuté nebo vtlacené dovnitř.Formát výstupu z počítačeZkontrolujte, zda je formát výstupního signálu z počítače nastavený na příslu ný formát televizoru. Jestli e není, upravte rozli ení a obnovovací frekvenci na příslu ný signál (viz stranu 31).Problémy způsobené připojeným počítačemPočítač je v úsporném režimu. Zkuste stisknout libovolnou klávesu na klávesnici počítače.Zkontrolujte, zda je napájení počítače v poloze "zap".Zkontrolujte, zda je klávesnice počítače správně připojená.Zkontrolujte, zda je grafická karta zasunutá až na doraz ve slotu patřičné sběrnice.Pou ijete-li notebook, zkontrolujte, zda na video výstupu je signál pro monitor a zda do televizoru přichází správný signál.
Některé linie obrazu nejsou správně zobrazeny.	V systému nabídek otevřete nabídku "Nastavení obrazu" a upravte funci "Lines Correction" v rozmezí -20 a +20 (viz stranu 13).
Pří pohledu zblízka jsou písmena nebo svislé čáry rozmazané,případně jsou vidět stíny nebo um.	Nelze dosáhnout přesného zobrazení malých písmen, kontrolních obrazců nebo mří ky. V takovém případě zvět te velikost písma a/nebo sni te jas mří ky.
Nelze zobrazit úvodní nebonastavovací obrazovku počítače.	V závislosti počítači mů e dojít k tomu, e se úvodní nebo nastavovací obrazovka nezobrazí, a to kvůli výstupnímu formátu obrazu. Tyto obrazovky lze zobrazit na monitoru počítače.

• Pokud problémy přetrvávají, nechte si televizor prohlédnout odborníkem.
• Skřín televizoru nikdy sami neotvírejte.
