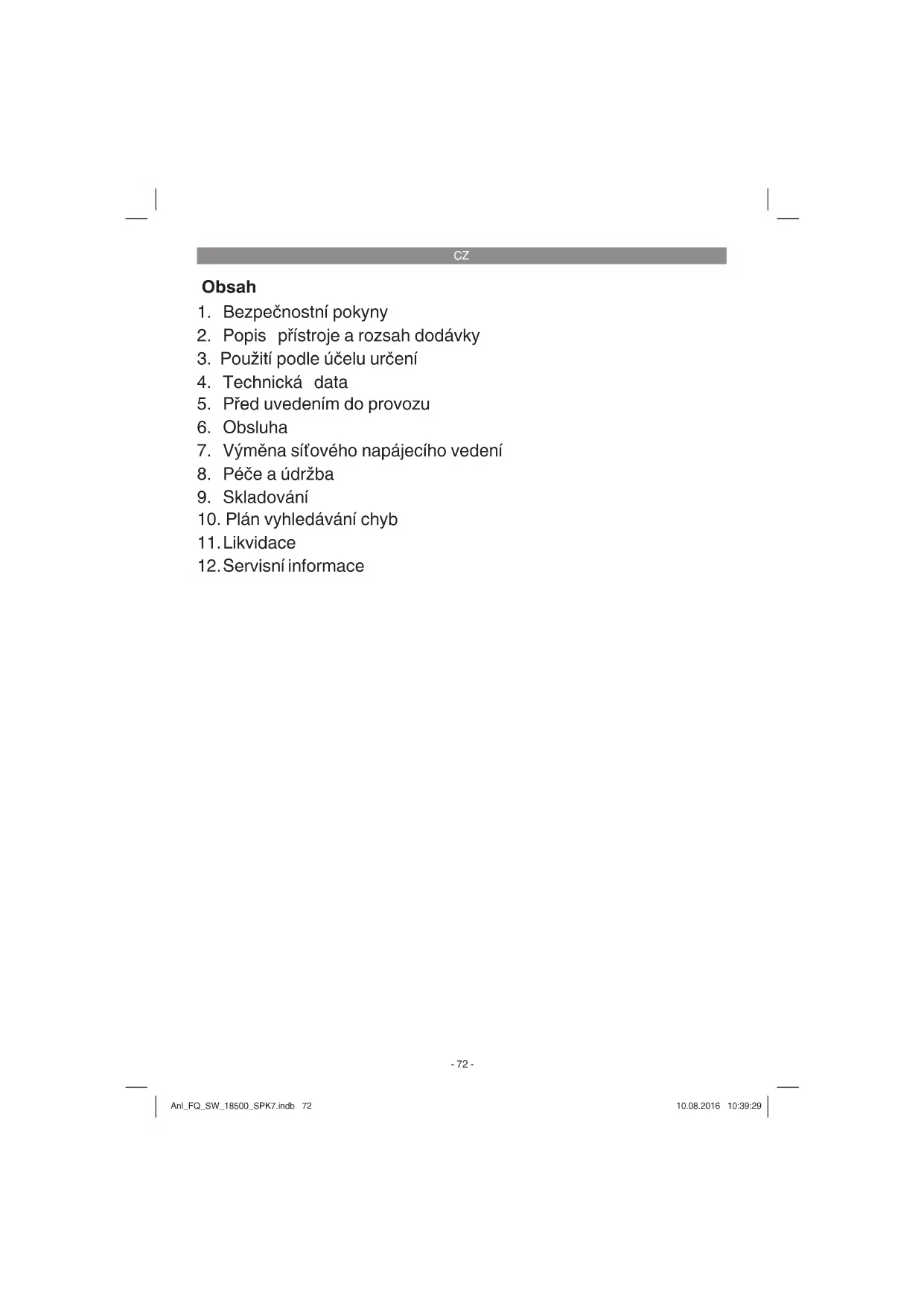

NÁVOD K OBSLUZE FQSW 18.500 For_Q

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

5. Před uvedením do provozu

7. Výměna síťového napájecího vedení

10. Plán vyhledávání chyb

12. Servisní informace

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obs- luze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zaned- bání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro bu- doucí použití. Nebezpečí! Přístroj musí být napájen ochranným vypínačem proti chyb- nému proudu (RCD) s jmenovitým vybavovacím chybným proudem do maximálně 30 mA (podle VDE 0100 část 702 a 738). Pokud si nejste jistí, jestli je provedena instalace RCD, doporučujeme vám použít pomocný spínač PRCD-S (žádejte ve vašem specializovaném obchodě). Čerpadlo není vhodné na použití v plaveckých bazénech, brouzdalištích všeho druhu a ostatních vodstvech, ve kterých se během provozu mohou zdržovat osoby nebo zvířata. Provoz čerpadla během pobytu lidí nebo zvířat v oblasti ohrožení není přípustný. Informujte se u odborného elektrikáře! Anl_FQ_SW_18500_SPK7.indb 73Anl_FQ_SW_18500_SPK7.indb 73 10.08.2016 10:39:2910.08.2016 10:39:29CZ

Než uvedete přístroj do provozu, nechte odborníkem zkontrolovat, zda, uzemnění, nulování, ochranné vypínání proti chybnému prou- du odpovídá bezpečnostním předpisům energetického rozvodné- ho podniku a zda bezvadně funguje.

Elektrické zástrčky chránit před vlhkem.

P ři nebezpečí zatopení umístit zástrčky v oblasti chráněné před zatopením.

V každém případě je třeba se vyhnout čerpání agresivních kapalin a čerpání abrazivních látek (s brusnými účinky).

P řístroj je třeba chránit před mrazem.

P řístroj je třeba chránit před chodem nasucho.

Vhodnými opatřeními je třeba zabránit přístupu dětem. Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

4. Šroub pro výškové nastavení

6. Integrované navíjení kabelu

8. Univerzální hadicová přípojka

Univerzální hadicová přípojka

Originální návod k použití Zkontrolujte prosím úplnost výrobku na základě popsaného rozsa- hu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení plat- ného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení! Anl_FQ_SW_18500_SPK7.indb 75Anl_FQ_SW_18500_SPK7.indb 75 10.08.2016 10:39:2910.08.2016 10:39:29CZ

3. Použití podle účelu určení

Vámi zakoupený přístroj je určen na čerpání vody o maximální teplotě 35 °C. Přístroj nesmí být používán pro jiné kapaliny, obzvláště ne pro motorová paliva, čisticí prostředky a jiné chemické výrobky! Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci! Přístroj najde uplatnění ale všude tam, kde musí být přečerpána voda, např. v domácnosti, zahradě, a v dalších použitích. Čerpadlo nesmí být používáno pro provoz v bazénech! Při použití přístroje ve vodách s přírodním, bahnitým dnem postavte přístroj na trochu vyvýšené místo, např. na cihly. Přístroj není určen pro trvalé používání, např. jako cirkulační čerpadlo v rybníku. Očekávaná životnost přístroje se tak výrazně zkrátí, protože přístroj není konstruován pro trvalé zatížení. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Vytečením mazacího oleje/maziva může být znečištěna voda. Anl_FQ_SW_18500_SPK7.indb 76Anl_FQ_SW_18500_SPK7.indb 76 10.08.2016 10:39:2910.08.2016 10:39:29CZ

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Instalace přístroje se provádí buď:

stacionárně s pevným potrubím nebo

stacionárně s pružným hadicovým vedením

Tlakovou hadici nebo trubku připojit pomocí vhodného připojení na tlakovou přípojku (2). Upozornění! Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci! Pokud by mohlo dojít např. kvůli výpadku proudu, znečištění nebo de- fektnímu těsnění k věcným škodám, musí se nainstalovat dodatečná ochranná opatření. Anl_FQ_SW_18500_SPK7.indb 77Anl_FQ_SW_18500_SPK7.indb 77 10.08.2016 10:39:2910.08.2016 10:39:29CZ

Tato ochranná opatření jsou například: čerpadla běžící paralelně v odděleně zajištěném elektrickém obvodu, senzory vlhkosti na vypnutí a podobná bezpečnostní zařízení. V případě pochybností se bezpodmínečně poraďte s odborným ins- talatérem. Upozornění! Maximálního dopravovaného množství může být dosaženo pouze s co největším průměrem vedení, při připojení menších hadic nebo vedení se dopravované množství sníží. Při použití univerzální hadico- vé přípojky by se mělo provést její zkrácení až k používané přípojce tak, jak je znázorněno na obr. 1 / pol. 8, aby nedošlo ke zbytečnému snížení dopravovaného množství tekutiny. Flexibilní hadicová vedení je třeba upevnit pomocí hadicové spony (není obsažena v rozsahu dodávky) na univerzální hadicové přípojce. Maximální dopravní množství se redukuje zpětným ventilem (1) na hadicové přípojce. Pružná hadicová vedení je třeba upevnit pomocí hadicové spony (není obsažena v rozsahu dodávky) na hadicovém adaptéru. Při instalaci je třeba dbát na to, že přístroj nesmí být nikdy namon- tován volně visící na výtlačném potrubí nebo na síťovém kabelu. Přístroj musí být zavěšen na nosné rukojeti, určené pro tyto účely, resp. dosedat na dno šachty. Aby byla zajištěna bezvadná funk- ce přístroje, musí být dno šachty vždy prosté bahna nebo jiných nečistot. Při moc nízké vodní hladině může bahno nalézající se v šachtě rychle zaschnout a bránit přístroji v rozběhu. Proto je nutné přístroj pravidelně kontrolovat (provádět zkušební spuštění). Šachta pro umístění čerpadla by měla být dostatečně velká. Anl_FQ_SW_18500_SPK7.indb 78Anl_FQ_SW_18500_SPK7.indb 78 10.08.2016 10:39:2910.08.2016 10:39:29CZ

Nebezpečí! Vámi zakoupený přístroj je již vybaven vidlicí s ochranným kontak- tem. Přístroj je určen pro připojení na zásuvku s ochranným kolíkem 230 V ~ 50 Hz. Přesvědčte se, že je zásuvka dostatečně jištěna (min. 6 A) a v bezvadném pořádku. Zastrčte síťovou zástrčku do zásuvky a přístroj je tím připraven k provozu. Nebezpečí! Tuto práci smí provádět pouze odborný elektrikář nebo zákaznický servis, aby se zabránilo nebezpečím.

Poté, co jste si pečlivě přečetli tento návod k instalaci a použití, můžete za dodržení následujících bodů přístroj uvést do provozu:

zkontrolujte, zda je přístroj bezpečně postaven.

zkontrolujte, zda bylo řádně připevněno výtlačné vedení.

ubezpečte se, zda elektrická přípojka vykazuje 230 V ~ 50 Hz.

zkontrolujte řádný stav elektrické zásuvky.

ubezpečte se, že do síťové přípojky nikdy nemůže vniknout vlh- kost nebo voda.

Zabraňte, aby přístroj běžel nasucho.

Na vypnutí přístroje vytáhněte prosím síťovou zástrčku ze zásuv- ky. Nastavení bodu zapínání/vypínání: Nastavení bodu zapínání resp. vypínání může být na přístroji pro- vedeno plynule posunutím kabelu na nastavení výšky. K tomu musí být nejdříve uvolněn šroub (obr. 1, bod 4). Spínací diferenci lze univerzálně nastavit prodloužením nebo zkrácením kabelu plováku.

Plovákový spínač musí být umístěn tak, aby byla výška spínacího bodu: ZAP a výška spínacího bodu: VYP lehce dosažitelná s malým vynaložením síly. Zkontrolujte toto tak, že přístroj postaví- te do nádoby naplněné vodou a plovákový spínač rukou opatrně zvednete a poté opět spustíte. Přitom uvidíte, zda se přístroj zap- Anl_FQ_SW_18500_SPK7.indb 79Anl_FQ_SW_18500_SPK7.indb 79 10.08.2016 10:39:2910.08.2016 10:39:29CZ

Dbejte na to, aby vzdálenost mezi hlavou plovákového spínače a držákem kabelu nebyla menší než 10 cm. Při moc malé vzdále- nosti není zaručena bezvadná funkce.

P ři nastavení plovákového spínače dbejte na to, aby se plovákový spínač před vypnutím přístroje nedotknul země. Pozor! Nebezpečí chodu nasucho. Ruční provoz: Plovákový spínač musí být smontován tak, je znázorněno na obr. 1. Tím běží přístroj neustále. Přístroj smí být používán v tomto druhu provozu pouze pod dohledem, aby se zabránilo chodu nasucho. Přístroj se musí vypnout (vytáhnout síťovou zástrčku), jakmile z výtlačného vedení přestane vytékat voda.

7. Výměna síťového napájecího vedení

Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou oso- bou, aby se zabránilo nebezpečím.

P řed každou údržbou vytáhněte síťovou zástrčku ze zásuvky.

P ři mobilním používání by měl být přístroj po každém použití vyčištěn čistou vodou.

P ři stacionární instalaci doporučujeme každé 3 měsíce překontrolovat funkci plovákového spínače.

Chlupy a vláknité částečky, eventuálně usazené v tělese, odstranit proudem vody.

Každé 3 měsíce odstranit ze dna šachty bahno a vyčistit také stěny šachty.

8.1 Čištění lopatkového kola

Pokud se v tělese vytvoří moc silná usazenina, musí být spodní část přístroje následovně demontována:

1. Oddělit sací koš od tělesa.

2. Lopatkové kolo vyčistit čistou vodou.

Pozor! Přístroj neopírat nebo nestavět na lopatkové kolo!

3. Montáž se provádí v opačném pořadí.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezam- rzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

Před delším nepoužíváním nebo přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v su- chu.

P ři nebezpečí mrazu musí být přístroj kompletně vyprázdněn.

Po delším nepoužívání krátkým za-/vypnutím překontrolovat, jestli se rotor bezvadně otáčí. Anl_FQ_SW_18500_SPK7.indb 81Anl_FQ_SW_18500_SPK7.indb 81 10.08.2016 10:39:2910.08.2016 10:39:29CZ

10. Plán vyhledávání chyb

Poruchy Příčiny Odstranění P řístroj nenaskočí - Chybí síťové napětí - Plovákový spínač nespíná - Síťové napětí překontrolovat - Plovákový spínač dát do vyšší polohy P řístroj nedo- pravuje - Sací fi ltr ucpán - Tlaková hadice zalome-

- Sací fi ltr vyčistit prou- dem vody - Zalomení odstranit P řístroj ne- vypíná - Plovákový spínač nemůže klesnout - Přístroj řádně postavit na dno šachty Nedostatečné dopravované množství - Sací fi ltr ucpán - Výkon snížen nečistotami a brusnými příměsemi ve vodě - Sací fi ltr vyčistit - Přístroj vyčistit a rych- le opotřebitelné díly nahradit P řístroj se po krátké době vypne - Motorový jistič přístroj vypne kvůli silnému znečištění vody - Teplota vody moc vy- soká, motorový jistič vypne - Vytáhnout síťovou zástrčku a přístroj a šachtu vyčistit - Dbát na maximální te- plotu vody 35 °C! Anl_FQ_SW_18500_SPK7.indb 82Anl_FQ_SW_18500_SPK7.indb 82 10.08.2016 10:39:2910.08.2016 10:39:29CZ

Symbol „přeškrtnuté popelnice“ vyžaduje samostatnou likvidaci starých elektrických a elektronických přístrojů (směrnice WEEE). Ta- kové přístroje mohou obsahovat nebezpečné látky a látky škodlivé pro životní prostředí. Tyto přístroje musí být odevzdány na autorizo- vaném sběrném místě pro recyklaci elektrických a elektronických přístrojů a nesmí se likvidovat společně s netříděným odpadem z domácností. Tím přispějete k ochraně zdrojů a životního prostředí. Další informace můžete získat od svých místních úřadů. S plastovými sáčky a jinými obalovými materiály si v žádném případě nesmí hrát děti, protože hrozí nebezpečí zranění, popř. udušení. Tyto materiály bezpečně uložte nebo ekologicky zlikvidujte. Anl_FQ_SW_18500_SPK7.indb 83Anl_FQ_SW_18500_SPK7.indb 83 10.08.2016 10:39:2910.08.2016 10:39:29CZ

12. Servisní informace

V případě nedostatků nebo vad se obraťte na nejbližší prodejnu Hornbach. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_FQ_SW_18500_SPK7.indb 84Anl_FQ_SW_18500_SPK7.indb 84 10.08.2016 10:39:2910.08.2016 10:39:29SK
