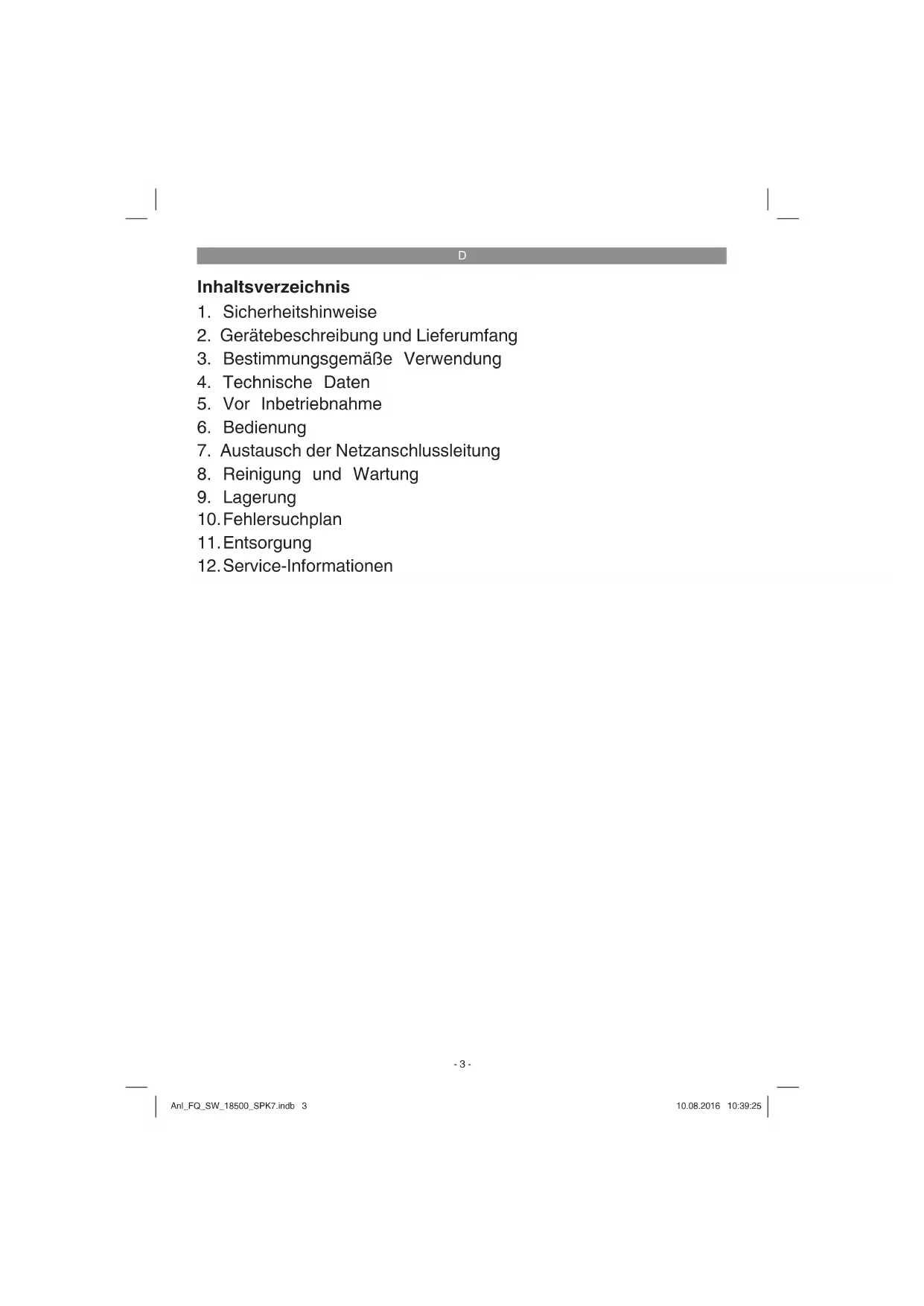

BEDIENUNGSANLEITUNG FQSW 18.500 For_Q

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Austausch der Netzanschlussleitung

8. Reinigung und Wartung

12. Service-Informationen

Gefahr! Beim Benutzen von Geräten müssen einige Sicherheitsvor- kehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir über- nehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbe- achten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und An- weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinwei- se und Anweisungen für die Zukunft auf. Gefahr! Das Gerät muss über eine Fehlerstorm-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden (nach VDE 0100 Teil 702 und 738). Falls Sie nicht sicher sind, ob in der Installation ein RCD vor- handen ist, empfehlen wir einen PRCD-S Zwischenschalter zu verwenden (Fragen Sie ihren Elektrofachmann). Das Gerät ist nicht zum Einsatz in Schwimmbecken, Plansch- becken jeder Art und sonstigen Gewässern geeignet, in wel- chen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann! Anl_FQ_SW_18500_SPK7.indb 4Anl_FQ_SW_18500_SPK7.indb 4 10.08.2016 10:39:2510.08.2016 10:39:25D

Bevor Sie das Gerät in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die Erdung, Nullung oder Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunterneh- men entsprechen und einwandfrei funktionieren.

Die elektrischen Steckverbindungen sind vor Nässe zu schützen.

Bei Überschwemmungsgefahr die Steckverbindungen im überflu- tungssicheren Bereich anbringen.

Die Förderung von aggressiven Flüssigkeiten, sowie die Förde- rung von abrasiven (schmirgelnden) Stoffen ist auf jeden Fall zu vermeiden.

Das Gerät ist vor Frost zu schützen.

Das Gerät ist vor Trockenlauf zu schützen.

Der Zugriff von Kindern ist durch geeignete Maßnahmen zu ver- hindern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

4. Schraube zur Höhenverstellung

6. Integrierte Kabelaufwicklung

8. Universal-Schlauchanschluss

Universal-Schlauchanschluss

Originalbetriebsanleitung Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beach- ten Sie hierzu die Gewährleistungstabelle in den Service-Informatio- nen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollständig ist.

Kontrollieren Sie das Gerät und die Zubehörteile auf Transport- schäden.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspiel- zeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Ersti- ckungsgefahr! Anl_FQ_SW_18500_SPK7.indb 6Anl_FQ_SW_18500_SPK7.indb 6 10.08.2016 10:39:2510.08.2016 10:39:25D

3. Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Gerät ist für die Förderung von Wasser mit einer maximalen Temperatur von 35° C bestimmt. Das Gerät darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraft- stoff e, Reinigungsmittel und sonstige chemische Produkte verwendet werden! Das Gerät fi ndet überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, und vielen Anwendungen mehr. Es darf nicht für den Betrieb von Schwimmbecken verwendet werden! Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlam- migem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegel- steinen. Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkürzen, da das Gerät nicht für eine andauernde Belastung konstruiert wurde. Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungs- gemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz kon- struiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Durch Auslaufen von Schmieröl/Schmiermittel kann das Wasser ver- unreinigt werden. Anl_FQ_SW_18500_SPK7.indb 7Anl_FQ_SW_18500_SPK7.indb 7 10.08.2016 10:39:2510.08.2016 10:39:25D

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Die Installation

Die Installation des Gerätes erfolgt entweder:

Stationär mit fester Rohrleitung oder

Stationär mit flexibler Schlauchleitung

Druckschlauch oder -rohr mit passendem Anschluss am Druckan- schluss (2) anschließen. Hinweis: Klären Sie vor dem Betrieb der Pumpe mögliche Sonderbedingun- gen für die Installation! Wenn z.B. ein Stromausfall, eine Verschmutzung oder eine defek- te Abdichtung zu Sachschäden führen können, sind zusätzliche Schutzmaßnahmen zu installieren. Anl_FQ_SW_18500_SPK7.indb 8Anl_FQ_SW_18500_SPK7.indb 8 10.08.2016 10:39:2510.08.2016 10:39:25D

Diese Schutzmaßnahmen sind zum Beispiel: Parallel laufende Pumpen auf einem getrennt abgesicherten Strom- kreis, Feuchtigkeitssensoren zur Abschaltung, und ähnliche Sicher- heitseinrichtungen. In Zweifelsfällen lassen Sie sich unbedingt von einem Sanitärfach- mann beraten. Hinweis: Die maximale Fördermenge kann nur mit dem größtmöglichen Leitungsdurchmesser erreicht werden, beim Anschluss kleinerer Schläuche oder Leitungen wird die Fördermenge reduziert. Bei Ver- wendung des Universal-Schlauchanschlusses sollte dieser deshalb wie in Abb. 1/Pos. 8 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fördermenge nicht unnötig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchschelle (nicht im Lieferum- fang enthalten) am Universal-Schlauchanschluss zu befestigen. Die maximale Fördermenge wird durch das Rückschlagventil (1) am Schlauchanschluss reduziert. Flexible Schlauchleitungen sind mit ei- ner Schlauchschelle (nicht im Lieferumfang enthalten) am Schlauch- adapter zu befestigen. Bei der Installation ist zu beachten, dass das Gerät niemals freihän- gend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem dafür vorgesehenen Tragegriff aufgehängt werden, bzw. auf dem Schachtboden aufl iegen. Um eine einwand- freie Funktion des Gerätes zu gewährleisten, muss der Schachtbo- den immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befi ndliche Schlamm schnell eintrocknen und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäßig zu prüfen (Anlauf- versuche durchführen). Der Pumpenschacht sollte eine ausreichende Größe haben. Anl_FQ_SW_18500_SPK7.indb 9Anl_FQ_SW_18500_SPK7.indb 9 10.08.2016 10:39:2510.08.2016 10:39:25D

5.2 Der Netzanschluss

Gefahr! Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontakt- stecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend abgesichert ist (mind. 6 A) und ein- wandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdo- se ein und das Gerät ist somit betriebsbereit. Gefahr! Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst durchzuführen, um Gefährdungen zu vermeiden.

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte das Gerät in Betrieb nehmen:

Prüfen Sie, dass das Gerät sicher aufgestellt ist.

Prüfen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.

Vergewissern Sie sich, dass der elektrische Anschluss 230 V ~ 50 Hz beträgt.

Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.

Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt.

Vermeiden Sie, dass das Gerät trocken läuft.

Zum Ausschalten des Gerätes ziehen Sie bitte den Netzstecker aus der Steckdose. Anl_FQ_SW_18500_SPK7.indb 10Anl_FQ_SW_18500_SPK7.indb 10 10.08.2016 10:39:2510.08.2016 10:39:25D

Einstellung des Ein/Aus-Schaltpunktes: Der Ein- bzw. Ausschaltpunkt kann durch Verschieben an der Hö- henverstellung am Gerät stufenlos vorgenommen werden. Hierzu muss die Schraube (Abb. 1, Punkt 4) vorher gelockert werden. Die Schaltdiff erenz kann universell durch Verlängern oder Verkürzen des Schwimmerkabels eingestellt werden.

Der Schwimmschalter muss so angebracht sein, dass die Schalt- punkthöhe: EIN und die Schaltpunkthöhe: AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, indem Sie das Gerät in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und an- schließend wieder senken. Dabei können Sie sehen, ob das Ge- rät sich ein, bzw. ausschaltet.

Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalterkopf und der Kabelhalterung nicht kleiner als 10 cm ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet.

Achten Sie bei der Einstellung des Schwimmschalters darauf, dass der Schwimmschalter nicht vor dem Ausschalten des Gerä- tes den Boden berührt. Achtung! Gefahr des Trockenlaufes. Vorsicht! Das Gerät darf nicht trockenlaufen! Manueller Betrieb: Der Schwimmschalter muss wie in Bild 1 montiert werden. Somit läuft das Gerät ständig. Das Gerät darf in dieser Betriebsart nur unter Auf- sicht benutzt werden, um Trockenlauf zu vermeiden. Das Gerät muss abgeschaltet werden (Netzstecker ziehen), sobald kein Wasser mehr aus der Druckleitung austritt. Anl_FQ_SW_18500_SPK7.indb 11Anl_FQ_SW_18500_SPK7.indb 11 10.08.2016 10:39:2610.08.2016 10:39:26D

7. Austausch der Netzanschlussleitung

Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu ver- meiden.

8. Reinigung und Wartung

Vor jeder Wartungsarbeit den Netzstecker ziehen.

Bei transportabler Verwendung sollte das Gerät nach jedem Ge- brauch mit klarem Wasser gereinigt werden.

Bei stationärer Installation empfiehlt sich alle 3 Monate die Funkti- on des Schwimmschalters zu überprüfen.

Fusseln und faserige Partikel, die sich im Gehäuse eventuell fest- gesetzt haben, mit einem Wasserstrahl entfernen.

Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.

Den Schwimmschalter mit klarem Wasser von Ablagerungen rei- nigen.

8.1 Reinigung des Schaufelrades

Bei zu starker Ablagerung im Gehäuse muss der untere Teil des Ge- rätes wie folgt zerlegt werden:

1. Lösen Sie den Ansaugkorb vom Gehäuse.

2. Das Schaufelrad mit klarem Wasser reinigen. Achtung! Das Ge-

rät nicht auf dem Schaufelrad abstellen oder abstützen!

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Anl_FQ_SW_18500_SPK7.indb 12Anl_FQ_SW_18500_SPK7.indb 12 10.08.2016 10:39:2610.08.2016 10:39:26D

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, tro- ckenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpa- ckung auf.

Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.

Bei Frostgefahr muss das Gerät vollkommen entleert werden.

Nach längeren Stillstandzeiten durch kurzes Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. Anl_FQ_SW_18500_SPK7.indb 13Anl_FQ_SW_18500_SPK7.indb 13 10.08.2016 10:39:2610.08.2016 10:39:26D

Störungen Ursachen Abhilfe Gerät läuft nicht an - Netzspannung fehlt - Schwimmschalter schaltet nicht - Netzspannung überprü- fen - Schwimmschalter in höhere Stellung brin- gen Gerät fördert nicht - Einlaufsieb verstopft - Druckschlauch geknickt - Einlaufsieb mit Wasser- strahl reinigen - Knickstelle beheben Gerät schal- tet nicht aus - Schwimmschalter kann nicht absinken - Gerät auf dem Schachtboden richtig aufstellen Fördermenge ungenügend - Einlaufsieb verstopft - Leistung verringert, durch stark ver- schmutzte und schmir- gelnde Wasserbeimen- gungen - Einlaufsieb reinigen - Gerät reinigen und Ver- schleißteile ersetzen Gerät schal- tet nach kur- zer Laufzeit

- Motorschutz schaltet das Gerät wegen zu starker Wasserver- schmutzung ab - Wassertemperatur zu hoch, Motorschutz schaltet ab - Netzstecker ziehen und Gerät sowie Schacht reinigen - Auf maximale Wasser- temperatur von 35° C achten! Anl_FQ_SW_18500_SPK7.indb 14Anl_FQ_SW_18500_SPK7.indb 14 10.08.2016 10:39:2610.08.2016 10:39:26D

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoff e enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für wei- tere Information wenden Sie sich bitte an die örtlichen Behörden. Kinder dürfen auf keinen Fall mit Kunststoff beuteln und Verpackungs- material spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen. Anl_FQ_SW_18500_SPK7.indb 15Anl_FQ_SW_18500_SPK7.indb 15 10.08.2016 10:39:2610.08.2016 10:39:26D

12. Service-Informationen

Bei Mängeln oder Fehlern wenden Sie sich bitte an den nächsten Hornbach Baumarkt. Bitte achten Sie auf eine genaue Fehlerbe- schreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_FQ_SW_18500_SPK7.indb 16Anl_FQ_SW_18500_SPK7.indb 16 10.08.2016 10:39:2610.08.2016 10:39:26F
