MANUAL DE UTILIZARE FQSW 18.500 For_Q

1. Indicaţii de siguranţă

2. Descrierea aparatului şi cuprinsul livrării

3. Utilizarea conform scopului

5. Înainte de punerea în funcţiune

7. Schimbarea cablului de racord la reţea

8. Îngrijire şi întreţinere

10. Plan de căutare a erorilor

Pericol! La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aceste materiale în bune condiţii, pentru ca aceste informaţii să fi e disponi- bile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţi- le şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din nerespectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Pericol! Citiţi indicaţiile de siguranţă şi îndrumările. Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electrocutare, incendiu şi/sau răniri grave. Păstraţi pentru viitor toate indicaţiile de siguranţă şi îndrumările. Pericol! Aparatul se va pune în funcţiune numai cu un dispozitiv de protecţie împotriva curenţilor vagabonzi (RCD), cu un curent de defect de declanşare de până la 30 mA (conform VDE 0100 Partea 702 şi 738). În cazul în care nu sunteţi sigur, dacă instalaţia are un dis- pozitiv de protecţie împotriva curenţilor vagabonzi (RCD), recomandăm utilizarea unui întrerupător intermediar PRCD-S (întrebaţi un electrician de specialitate). Aparatul nu este prevăzut pentru utilizarea în bazinele de înot şi piscinele de orice natură sau în alte ape în care pe timpul funcţionării acesteia s-ar putea afl a persoane sau animale. Ex- ploatarea aparatului pe timpul staţionării persoanelor sau ani- malelor în zona de pericol a acesteia este interzisă. Consultaţi electricianul dumneavoastră de specialitate! Anl_FQ_SW_18500_SPK7.indb 99Anl_FQ_SW_18500_SPK7.indb 99 10.08.2016 10:39:3010.08.2016 10:39:30RO

Înainte de punerea în funcţiune a aparatului se va controla de către un specialist dacă: pământarea, legarea la nul, comutarea de protecţie împotriva curenţilor vagabonzicorespund prevederilor referitoare la siguranţă ale firmei de alimentare cu energie şi că acestea funcţionează ireproşabil.

Legăturile electrice cu fişe se vor proteja de umezeală.

În cazul pericolului de inundaţie, legăturile cu fişe se vor amplasa într-o zonă care nu este ameninţată de inundaţie.

Se va evita sub orice formă transportarea lichidelor agresive pre- cum şi transportarea materialelor abrazive (cu acţiune abrazivă).

Aparatul se va feri de îngheţ.

Aparatul se va proteja de mersul în gol.

Se va împiedica accesul copiilor la aparat prin măsuri corespunzătoare. Acest aparat poate fi utilizat de copii de peste 8 ani, precum şi de persoane cu capacităţi fi zice, senzoriale sau mentale limitate sau care nu au experienţă şi cunoştinţe, atunci când sunt supravegheaţi sau au primit instrucţiuni în legătură cu modul de utilizare sigură a aparatului şi au înţeles pericolele care pot rezulta din utilizarea lui. Copiilor le este interzis să se joace cu aparatul. Este interzisă curăţarea şi întreţinerea aparatului de către copii fără supraveghere.

2. Descrierea aparatului şi cuprinsul livrării

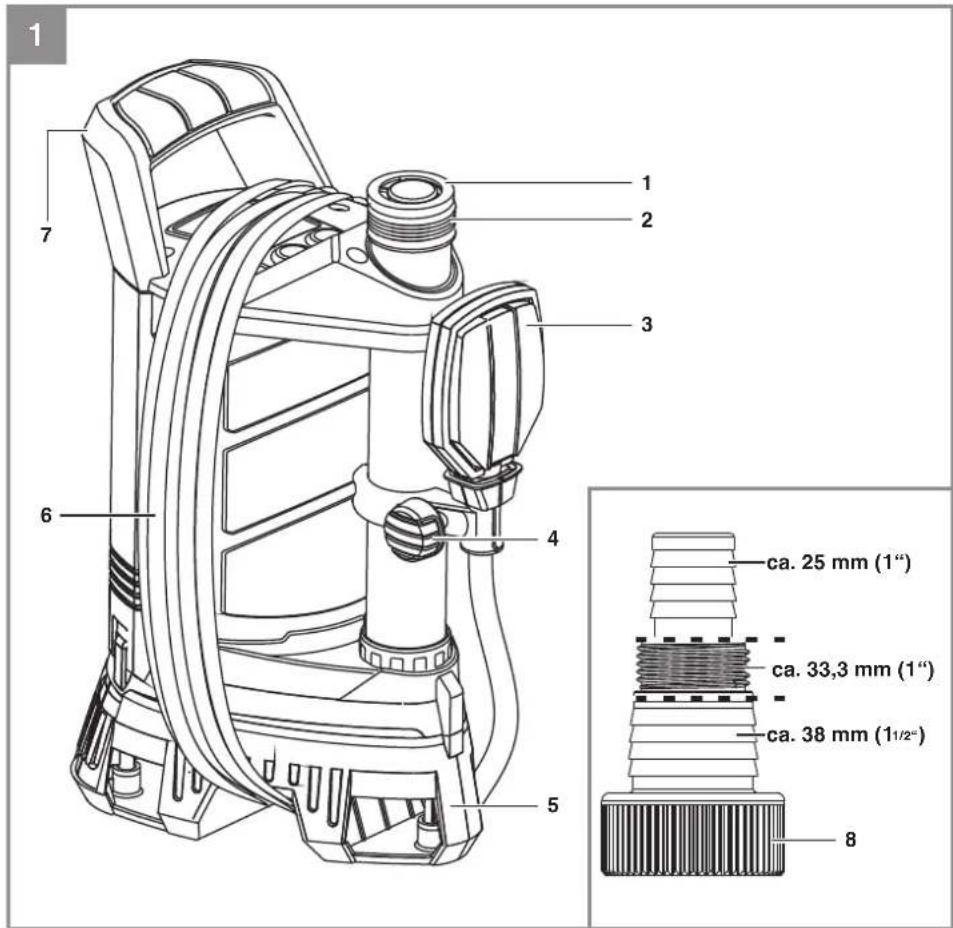

2.1 Descrierea aparatului (Fig. 1)

1. Ventil de reţinere

2. Racord de presiune

3. Întrerupător cu fl otor

4. Şurub pentru reglarea înălţimii

6. Înfăşurător de cablu integrat

8. Racord universal pentru furtun

2.2 Cuprinsul livrării

Racord universal pentru furtun

Instrucţiuni de utilizare originale Vă rugăm să verifi caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea articolului la centrul nostru de service sau la magazinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu grijă.

Îndepărtaţi ambalajul, precum şi siguranţele de ambalare şi de transport (dacă există).

Verificaţi dacă livrarea este completă.

Controlaţi aparatul şi accesoriile dacă nu prezintă pagube de transport.

P ăstraţi ambalajul după posibilitate, până la expirarea duratei de garanţie. Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare! Anl_FQ_SW_18500_SPK7.indb 101Anl_FQ_SW_18500_SPK7.indb 101 10.08.2016 10:39:3010.08.2016 10:39:30RO

3. Utilizarea conform scopului

Aparatul achiziţionat de dumneavoastră este destinat pompării apei la o temperatură maximă de 35 °C. Această aparat nu se va folosi pentru alte fl uide, în nici un caz pentru combustibili pentru motoare, detergenţi sau alte produse chimice! Acesta îşi găseşte însă utilitatea şi acolo unde apa este repompată, de ex. în gospodării, grădinărit şi în multe alte domenii. Aparatul nu se va folosi niciodată pentru exploatarea piscinelor de înot! Dacă aparatul este folosit în ape cu fund natural, nămolos, amplasaţi aparatul mai sus, de ex. pe cărămizi. Aparatul nu este prevăzut pentru utilizarea de lungă durată, de ex. ca şi pompă de recirculare în iazuri. Astfel durata de viaţă estimată a aparatului ar putea fi redusă considerabil, deoarece el nu este const- ruit pentru o solicitare continuă. Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/operatorul şi nu producătorul. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri meşteşugăreşti sau in- dustriale. Nu ne asumăm nicio răspundere pentru eventualele proble- me survenite ca urmare a utilizării aparatului în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare. Scurgerea de ulei de gresare/lubrifi ant poate duce la poluarea apei. Anl_FQ_SW_18500_SPK7.indb 102Anl_FQ_SW_18500_SPK7.indb 102 10.08.2016 10:39:3010.08.2016 10:39:30RO

5. Înainte de punerea în funcţiune

Înainte de racordarea la reţeaua electrică asiguraţi-vă că datele de pe plăcuţa de identifi care a maşinii corespund cu cele ale reţelei.

Instalarea aparatului se face:

Staţionar cu conductă fixă sau

Staţionar cu furtun flexibil

Indicaţie: Înainte de punerea în funcţiune a pompei clarifi caţi eventuale condiţii speciale necesare pentru instalare! În cazul în care o întrerupere a alimentării electrice, murdărire sau o etanşare defectă pot duce la daune materiale, trebuie luate măsuri de protecţie suplimentare. Aceste măsuri de protecţie sunt de exemplu: Pompe instalate paralel şi racordate la circuite de curent asigurate separate, senzori de umiditate pentru decuplare şi alte dispozitive de siguranţă similare. În caz de dubiu, consultaţi neapărat un specialist în domeniul instalaţiilor sanitare. Indicaţie! Capacitatea de pompare maximă poate fi atinsă numai cu o conductă cu diamtrul maxim posibil, în cazul racordării furtunurilor sau conductelor cu diametru mai mic, se reduce capacitatea de pompare. În cazul utilizării unui racord universal pentru furtun, acesta se va scurta până la racordul folosit, aşa cum este arătat în fi g. 1/poz. 8, evitând astfel reducerea inutilă a cantităţii de pompare. Furtunurile fl exibile se vor fi xa pe racordul universal pentru furtun cu ajutorul unui colier de prindere pentru furtun (nu este cuprins în livrare). Cantitatea de pompare maximă poate fi redusă prin ventilul de reţinere (1) la racordul furtunului. Furtunurile fl exibile se vor fi xa pe adaptorul pentru furtun cu ajutorul unui colier de prindere pentru fur- tun (nu este cuprins în livrare). La instalare trebuie să aveţi grijă ca aparatul să nu fi e montat niciodată suspendat liber de conducta de presiune sau de cablul de curent. Aparatul trebuie să fi e suspendat pe mânerul suport prevăzut, respectiv să fi e depus pe fundul puţului. Pentru a asigura funcţionarea impecabilă a aparatului, fundul puţului trebuie să fi e în- totdeauna curăţat de nămol sau alte impurităţi. În cazul unui nivel al apei prea scăzut, nămolul afl at în puţ se poate usca foarte uşor şi să împiedice pornirea aparatului. De aceea este necesară verifi carea Anl_FQ_SW_18500_SPK7.indb 104Anl_FQ_SW_18500_SPK7.indb 104 10.08.2016 10:39:3010.08.2016 10:39:30RO

regulată a aparatului (efectuaţi încercări de pornire). Puţul pompei trebuie să fi e sufi cient de mare.

5.2 Racordul la reţea

Pericol! Aparatul achiziţionat de dumneavoastră este echipat deja cu un ştecher cu protecţie de contact. Aparatul este prevăzut pentru un racord la o priză cu protecţie de contact de 230 V~ 50 Hz. Asiguraţi- vă că priza are o siguranţă corespunzătoare (min. 6 A) şi că funcţionează ireproşabil. Introduceţi ştecherul în priză şi aparatul este gata de funcţionare. Pericol! Această lucrare se va efectua numai de către un electrician specialist sau de către service-ul pentru clienţi, pentru a se evita pericolele.

După citirea cu atenţie a acestor instrucţiuni de instalare şi operare, puteţi pune în funcţiune aparatul respectând următoarele puncte:

Verificaţi dacă aparatul este amplasat sigur.

Verificaţi montarea corectă a conductei de presiune.

Asiguraţi-vă că racordul electric este de 230 V ~ 50 Hz.

Verificaţi starea corespunzătoare a prizei electrice.

Asiguraţi-vă că racordul la reţea nu intră în contact cu apa sau umiditatea.

Evitaţi funcţionarea în gol a aparatului.

Pentru oprirea aparatului vă rugăm să scoateţi ştecherul din priză. Anl_FQ_SW_18500_SPK7.indb 105Anl_FQ_SW_18500_SPK7.indb 105 10.08.2016 10:39:3010.08.2016 10:39:30RO

Reglarea punctului de cuplare pornit/oprit: Punctul de pornire respectiv de oprire poate fi reglat prin deplasa- rea reglajului înălţimii de pe aparat în diferite trepte. Pentru aceasta şurubul (Fig. 1 Punctul 4) trebuie mai întâi desfăcut puţin. Diferenţa de cuplare poate fi reglată universal prin prelungirea sau scurtarea cablului fl otorului.

Întrerupătorul cu flotor trebuie montat astfel încât înălţimea punc- tului de cuplare: PORNIT şi înălţimea punctului de cuplare: OPRIT să poată fi atinsă fără un necesar de forţă prea mare. Verificaţi acest lucru prin introducerea aparatului într-un recipient umplut cu apă şi ridicarea resp. coborârea cu atenţie a întrerupătorului cu flotor cu mâna. Astfel puteţi vedea dacă aparatul porneşte respec- tiv se opreşte.

Aveţi grijă ca distanţa dintre capul întrerupătorului cu flotor şi su- portul cablului să nu fie mai mică de 10 cm. În cazul unei distanţe prea mici nu se asigură funcţionarea ireproşabilă.

Aveţi grijă la reglarea întrerupătorul cu flotor, ca acesta să nu atingă solul înainte de oprirea aparatului. Atenţie! Pericol de funcţionare în gol. Funcţionarea manuală: Întrerupătorul cu fl otor trebuie montat conform fi gurii 1. Astfel aparatul funcţionează în mod continuu. Aparatul se va folosi în acest mod de funcţionare numai sub supraveghere, pentru a evita mersul în gol. Aparatul trebuie oprit imediat (se va scoate ştecherul din priză) dacă nu mai iese apă din conducta sub presiune.

7. Schimbarea cablului de racord la reţea

Pericol! În cazul deteriorării cablului de racord la reţea a acestui aparat, pen- tru a evita pericolele acesta trebuie înlocuit de către producător sau un scervice clienţi sau de opersoană cu califi care similară. Anl_FQ_SW_18500_SPK7.indb 106Anl_FQ_SW_18500_SPK7.indb 106 10.08.2016 10:39:3010.08.2016 10:39:30RO

8. Îngrijire şi întreţinere

Înaintea oricărei lucrări de întreţinere se va scoate ştecherul din priză.

În cazul utilizării mobile, aparatul trebuie curăţat cu apă curată după fiecare utilizare.

În cazul utilizării staţionare se recomandă verificarea funcţionării întrerupătorului cu flotor la fiecare 3 luni.

Scamele şi particulele fibroase care s-au depus eventual pe car- casa aparatului se vor îndepărta cu un jet de apă.

La fiecare 3 luni se impune curăţarea nămolului de pe fundul puţului şi a pereţilor acestuia.

Întrerupătorul cu flotor se va curăţa cu apă curată de depunerile de pe el.

8.1 Curăţarea roţii cu cupe

În cazul depunerilor puternice în carcasă, trebuie demontată partea inferioară a aparatului după cum urmează:

1. Desprindeţi coşul de sucţiune de pe carcasă.

2. Curăţaţi roata cu cupe cu apă curată.

Atenţie! Nu amplasaţi sau sprijiniţi aparatul pe roata cu cupe!

3. Montajul se realizează în ordinea inversă.

În interiorul aparatului nu se găsesc piese care necesită întreţinere curentă. Anl_FQ_SW_18500_SPK7.indb 107Anl_FQ_SW_18500_SPK7.indb 107 10.08.2016 10:39:3010.08.2016 10:39:30RO

Depozitaţi aparatul şi accesoriile acestuia la loc întunecos, uscat şi ferit de îngheţ, precum şi inaccesibil copiilor. Temperatura de depozi- tare optimă este între 5 şi 30 ˚C. Păstraţi aparatul electric în ambala- jul original.

Înaintea unei scoateri îndelungate din funcţiune sau pe timpul iernii, pompa se va clăti bine cu apă, se va goli complet şi se va depozita într-un loc uscat.

În cazul pericolului de îngheţ, aparatul se va goli complet.

După intervale de oprire mai îndelungate, se va controla printr-o pornire-oprire scurtă dacă rotorul se învârte fără probleme. Anl_FQ_SW_18500_SPK7.indb 108Anl_FQ_SW_18500_SPK7.indb 108 10.08.2016 10:39:3010.08.2016 10:39:30RO

10. Plan de căutare a erorilor

Defecţiuni Cauze Remedieri Aparatul nu porneşte - Nu există tensiune - întrerupătorul cu fl otor nu cuplează - se verifi că tensiunea de reţea - întrerupătorul cu fl otor se aduce într-o poziţie mai înaltă Aparatul nu transportă - sita de intrare înfundată - furtunul de presiune prezintă frânturi - sita de intrare se curăţă cu un jet de apă - se îndreaptă furtunul Aparatul nu se opreşte - întrerupătorul cu fl otor nu poate coborâ - Amplasaţi aparatul corect pe fundul puţului Cantitatea transportată este insufi cientă - sita de intrare înfundată - puterea aparatu- lui redusă datorită impurităţilor puternice şi abrazive din apă - curăţaţi sorbul - se curăţă aparatul ş i se înlocuiesc piesele uza-

Aparatul se decuplează după un timp de funcţionare scurt - protecţia motorului decuplează aparatul datorită impurităţilor pu- ternice din apă - temperatura apei prea ridicată, se declanşează protecţia motorului - scoateţi ştecherul de reţea şi curăţaţi apara- tul şi puţul - se va ţine cont de o temperatură maximă a apei de 35° C! Anl_FQ_SW_18500_SPK7.indb 109Anl_FQ_SW_18500_SPK7.indb 109 10.08.2016 10:39:3010.08.2016 10:39:30RO

Simbolul „tomberon tăiat“ indică eliminarea separată ca deşeu a aparatelor electrice şi electronice vechi (WEEE). Astfel de aparate pot conţine materiale periculoase şi dăunătoare pentru mediul ambi- ant. Aceste scule trebuie eliminate ca deşeu la un centru de colecta- re corespunzător pentru reciclarea aparatelor electrice şi electronice şi nu au voie să fi e aruncate la gunoiul menajer. În acest fel contribuiţi la protejarea resurselor şi a mediului ambiant. Pentru informaţii supli- mentare vă puteţi adresa autorităţilor locale. Copiilor le este interzis să se joace cu ambalajul şi cu pungile din material plastic, deoarece există pericol de accidentare şi sufocare. Aceste materiale trebuie depozitate într-un loc sigur sau eliminate în mod nedăunător mediului ambiant. Anl_FQ_SW_18500_SPK7.indb 110Anl_FQ_SW_18500_SPK7.indb 110 10.08.2016 10:39:3010.08.2016 10:39:30RO

În caz de deteriorări sau defecţiuni adresaţi-vă celui mai apropiat magazin de specialitate Hornbach. Vă rugăm să ţineţi cont de de- scrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

Aţi remarcat ceva înainte de defectarea aparatului (simptom înain- te de defectare)?
