Typ produktu	Motorový plotostřih
Značka	Husqvarna
Model	522HSR75X
Zdvihový objem motoru	21,7 cm³
Otáčky volnoběhu	3 000 ot/min
Maximální doporučené otáčky	9 200 ot/min
Maximální výkon motoru	0,6 kW (0,8 k) při 7 800 ot/min
Zapalovací svíčka	NGK CMR6A
Vzdálenost elektrod	0,5 mm
Typ paliva	Směs benzínu a oleje 2T (50:1)
Objem nádrže	0,45 l
Hmotnost (bez paliva)	5,0 kg
Typ nože	Jednostranný nůž
Délka řezu	750 mm
Rychlost řezu	3 200 řezů/min
Naměřená hladina akustického výkonu	101 dB(A)
Garantovaná hladina akustického výkonu	102 dB(A)
Hladina akustického tlaku u uší	93 dB(A)
Vibrace pravé/levé rukojeti	2,2 / 2,1 m/s²
Anti vibrační systém	Ano
Bezpečnostní prvky	Blokování spouště, vypínač, ochrana proti zpětnému rázu, kryt nože
Údržba vzduchového filtru	Každých 40 h (čištění nebo výměna)
Mazání převodové skříně	Speciální mazivo Husqvarna
Shoda	CE, UKCA

Často kladené otázky - 522HSR75X HUSQVARNA

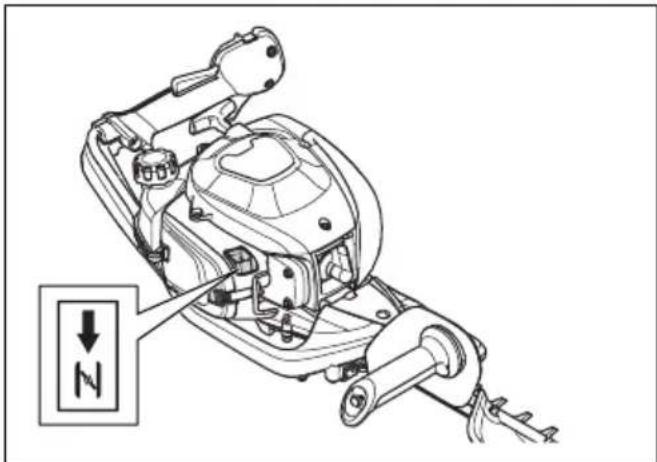

Jak nastartovat plotostřih Husqvarna 522HSR75X se studeným motorem?

Vytáhněte páčku sytiče do polohy sytič. Stiskněte přibližně 6x baňku palivového čerpadla. Položte přístroj na zem, držte jej levou rukou a pomalu táhněte rukojetí startéru, dokud neucítíte odpor, pak rychle a silně zatáhněte. Jakmile motor nastartuje, zasuňte sytič zpět.

Jakou směs paliva použít pro tento plotostřih?

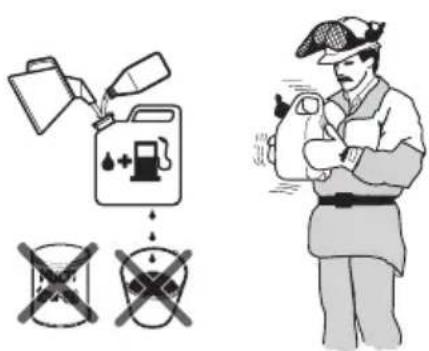

Použijte směs bezolovnatého benzinu (min. oktanové číslo 90 RON) a vysoce kvalitního dvoudobého oleje (nejlépe Husqvarna) v poměru 50:1 (2 % oleje). Například na 5 l benzinu přidejte 0,10 l oleje.

Jak nastavit volnoběžné otáčky na 522HSR75X?

Nejprve vyčistěte vzduchový filtr. Nastartujte motor. Otáčejte šroubem nastavení volnoběhu (jehla T) ve směru hodinových ručiček, dokud se nože nezačnou pohybovat, poté proti směru hodinových ručiček, dokud se nezastaví. Volnoběh je správný, když motor běží plynule a nože se nepohybují.

Jak vyčistit vzduchový filtr plotostřihu?

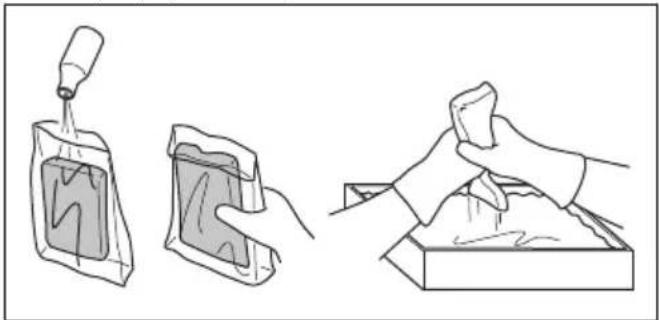

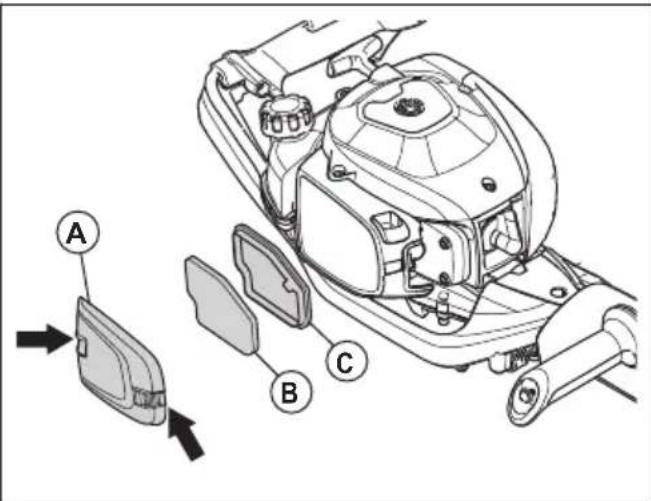

Sejměte kryt vzduchového filtru. Vyjměte pěnový filtr a plstěný filtr. Plstěný filtr vyměňte. Pěnový filtr umyjte v teplé mýdlové vodě, osušte a naneste speciální olej na vzduchové filtry. Vše smontujte zpět.

Jaký olej použít pro mazání nožů a převodové skříně?

Na nože použijte vhodné mazivo (nejlépe Husqvarna). Na převodovou skříň použijte výhradně speciální mazivo Husqvarna. Skříň neplňte zcela.

Jak uskladnit plotostřih Husqvarna 522HSR75X na delší dobu?

Vypusťte palivovou nádrž. Vyčistěte přístroj. Namažte nože. Sundejte krytku zapalovací svíčky. Upevněte transportní ochranu. Uložte přístroj na suchém místě mimo dosah dětí.

Jaké osobní ochranné prostředky se doporučují?

Používejte schválenou ochranu sluchu, bezpečnostní brýle (nebo ochranný štít), ochranné rukavice, robustní protiskluzovou obuv, dlouhé kalhoty a dlouhé rukávy. Svažte si vlasy a nenosíte šperky.

Jak zkontrolovat zapalovací svíčku plotostřihu?

Zkontrolujte zapalovací svíčku, pokud motor ztrácí výkon nebo špatně startuje. Vyčistěte elektrody a zkontrolujte vzdálenost (0,5 mm). Pokud je zanesená, vyměňte ji za NGK CMR6A.

Co dělat, když se nože na volnoběh stále pohybují?

To znamená, že volnoběžné otáčky jsou příliš vysoké. Nastavte šroub volnoběhu (jehla T) proti směru hodinových ručiček, dokud se nože nezastaví. Pokud problém přetrvává, kontaktujte servis Husqvarna.

Jak bezpečně přepravovat plotostřih?

Vypusťte palivo nebo použijte schválenou nádobu. Upevněte transportní ochranu na nůž. Sundejte krytku zapalovací svíčky. Zajistěte výrobek, aby se během přepravy nepohyboval.

NÁVOD K OBSLUZE 522HSR75X HUSQVARNA

CS Návod k použití 34-49

DA Brugsanvisning 50-64

Přeprava, skladování a likvidace.... 45

Technické údaje....46

ES Prohlášení o shodě.... 48

Úvod

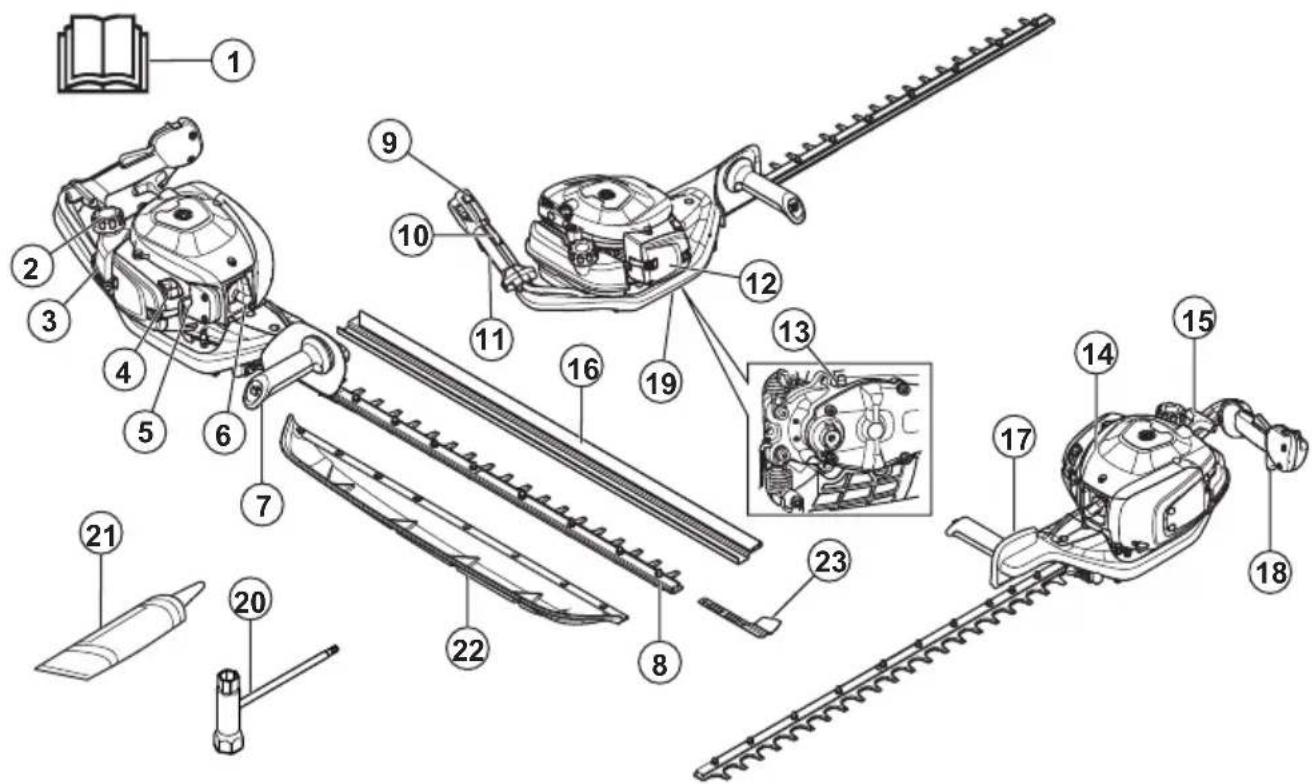

Popis výrobku

1. Návod k používání
2. Víčko palivové nádrže
3. Palivová nádrž
4. Ovládání sytiče
5. Pomocná palivová pumpička
6. Koncovka kabelu zapalovací svíčky a zapalovací svíčka
7. Přední rukojet'
8. Nůž
9. Stop spínač (vypínač zapalování)
10. Pojistka páčky plynu
11. Zadní rukojet'
12. Kryt vzduchového filtru
13. Maznice
14. Kryt válce
15. Rukojet' startéru
16. Přepravní kryt
17. Ochranný kryt ruky
18. Páčka plynu
19. Skřín převodovky
20. Kombinovaný klíč
21. Tuba s mazivem
22. Zachycovač listí
23. Ochrana špičky nože

Popis výrobku

Výrobek jsou nůžky na živý plot se spalovacím motorem.

Doporučené použití

Používejte výrobek ke střihání větviček. K jiným činnostem výrobek nepoužívejte.

Symboly na výrobku

Stop.

Buďte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

Vždy používejte schválenou ochranu sluchu a schválenou ochranu očí.

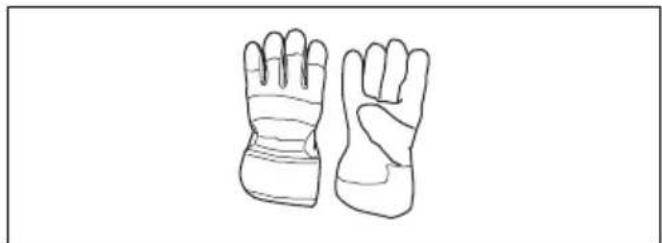

Používejte schválené ochranné rukavice.

Používejte odolnou obuv s protiskluzovou podrážkou.

Šroub seřízení volnoběžných otáček.

Jehlová tryska vysokých otáček.

Jehlová tryska nízkých otáček.

Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 46 a na štítku.

Výrobek odpovídá příslušným směrnicím ES.

Tento výrobek vyhovuje platným předpisům Spojeného království.

yyyyMMddxxxx

Typový štítek s výrobním číslem. yyyy znamená rok výroby a ww znamená týden výroby.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nesprávným nebo neopatrným použitím se výrobek může stát nebezpečným nástrojem, který může způsobit vážná nebo dokonce smrtelná zranění. Je velmi důležité přečíst si tento návod a porozumět jeho obsahu.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých

okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí. Riziko se může zvýšit při nízkých teplotách.
• Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.
• Mějte na paměti, že obsluha je odpovědná za nehody a rizika vzniklá jiným osobám nebo jejich majetku.
• Nedovolte pracovat s výrobkem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k používání.
• Nenechte nikdy děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož je výrobek vybaven vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na rukojeť startovací šňůry, mohou i děti za určitých okolností mít sílu potřebnou k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto z výrobku v době, kdy není plně pod dozorem, vždy odpojte koncovku kabelu zapalovací svíčky. • Výrobek uchovávejte mimo dosah dětí.
• Nikdy nepoužívejte výrobek, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.
• Nikdy nepoužívejte produkt, který není zcela v pořádku. Pravidelně provádějte kontroly a údržbu podle servisních pokynů popsaných v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Přečtěte si pokyny v části Údržba.
• Nikdy nepoužívejte výrobek, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nikdy nepoužívejte výrobek za zvláště nepříznivých povětrnostních podmínek, např. za silného mrazu nebo ve velkém horku nebo vlhku.
• Poškozené nože mohou zvýšit nebezpečí vzniku nehod.
• Zajistěte, aby se během práce nevyskytovaly v okruhu 15 m žádné osoby nebo zvířata.
• Sledujte své okolí a přesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku se střihacím zařízením.
• Zkontrolujte pracovní prostor. Odstraňte všechny předměty, které mohou být odmrštěny.
• Vždy dbejte na to, abyste stáli v bezpečné a stabilní poloze.
• Výrobek se spuštěným motorem nikdy nenechávejte bez dozoru.
• Jestliže motor běží, zajistěte, aby se vaše ruce a nohy nedostaly do blízkosti žacího ústrojí.
• Jestliže se při práci něco zachytí mezi čepele, vypněte stroj, a než vyčistíte čepele, počkejte, až se stroj zcela zastaví. Ze zapalovací svíčky odpojte koncovku kabelu zapalovací svíčky.
• Je-li motor vypnutý, nepřibližujte ruce ani nohy k žacímu ústrojí, dokud se zcela nezastaví.
• Dávejte pozor na větve nebo pahýly, které mohou během střihání vylétat.
• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení motoru.
• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna.
• K přidržování výrobku vždy používejte obě ruce. Výrobek držte před svým tělem.
• Pokud dojde k zasažení cizího objektu nebo se objeví vibrace, okamžitě produkt zastavte. Ze zapalovací svíčky odpojte koncovku kabelu zapalovací svíčky. Zkontrolujte, zda není produkt poškozený. Opravte veškerá poškození.
• Aby se zabránilo nebezpečí úrazu elektrickým proudem, kontrolujte, zda nejsou koncovka kabelu zapalovací svíčky a kabel zapalování poškozené.
• Zkontrolujte, zda jsou všechny matice a šrouby dotažené.
• Zkontrolujte, zda je převodovka řádně promazána. Další informace jsou uvedeny v části Promazání skříně převodovky na straně 45.
• Převodovka se během provozu výrobku zahřívá. Nedotýkejte se převodovky, abyste se nespálili.
• Všechny kryty a ochranné kryty musí být před zahájením práce upevněny.
• Jestliže se nože zaseknou, dají se uvolnit zasunutím kombinovaného klíče do převodovky. Zasuňte kombinovaný klíč do ozubení a otáčejte jím dopředu a dozadu. Další informace jsou uvedeny v části Prohlídka nožů na straně 45.
• Jestliže výrobek nepoužíváte, na žací ústrojí vždy nasaďte přepravní kryt.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

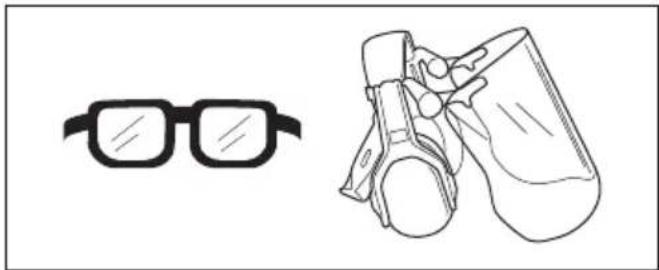

• Použijte schválenou ochranu sluchu s dostatečným tlumicím účinkem. Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu.
• Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.

- Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění střihacího zařízení.

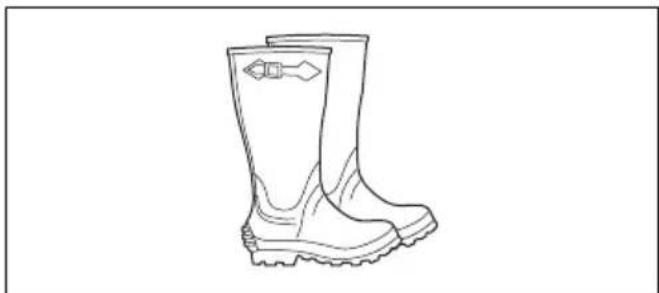

- Používejte pevnou, protiskluzovou obuv.

- Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

- Mějte při ruce lékárničku.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna.

Kontrola pojistky páčky plynu

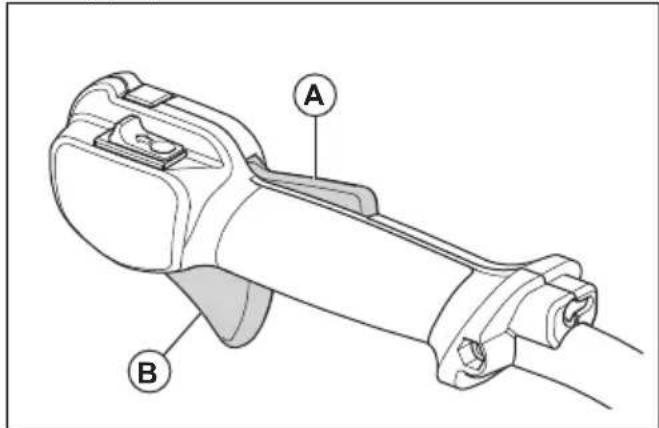

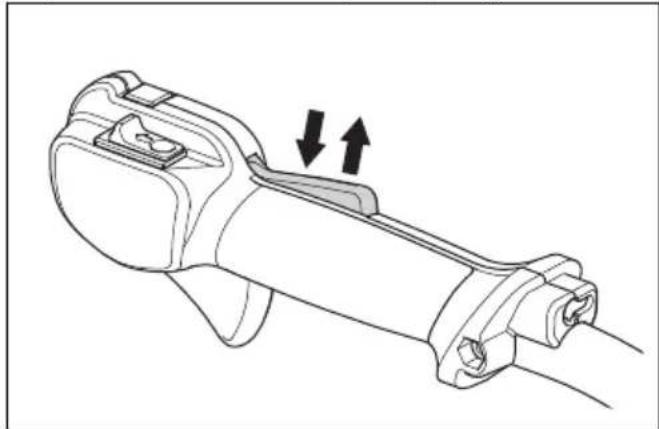

1. Zkontrolujte, zda se pojistka páčky plynu (A) a páčka plynu (B) volně pohybují a zda vratná pružina funguje správně.

1. Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

1. Zkontrolujte, zda se při uvolnění pojistky páčky plynu zajistí páčka plynu v nastavení volnoběžných otáček.

1. Spusťte výrobek a nastavte plný plyn.
2. Uvolněte páčku plynu a zkontrolujte, zda se nůž zastaví a zůstane v klidu.

VÝSTRAHA: Pokud se nože pohybují, když je páčka plynu v poloze volnoběžných otáček, je třeba na karburátoru upravit nastavení volnoběžných otáček. Další informace naleznete v části Úprava volnoběžných otáček na straně 43.

Kontrola vypínače

1. Nastartujte motor.
2. Stiskněte vypínač do polohy Stop a zkontrolujte, zda se vypne motor.

VÝSTRAHA: Vypínač se automaticky vrátí do startovací polohy. Abyste se při montáži nebo údržbě výrobku vyhnuli náhodnému nastartování, odpojte koncovku kabelu zapalovací svíčky ze zapalovací svíčky.

Ochranný kryt ruky brání zraněním způsobeným noži.

1. Vypněte motor.
2. Zkontrolujte, zda je ochranný kryt ruky řádně připevněn.
3. Zkontrolujte, zda není ochranný kryt ruky poškozený.

Kontrola systému tlumení vibrací

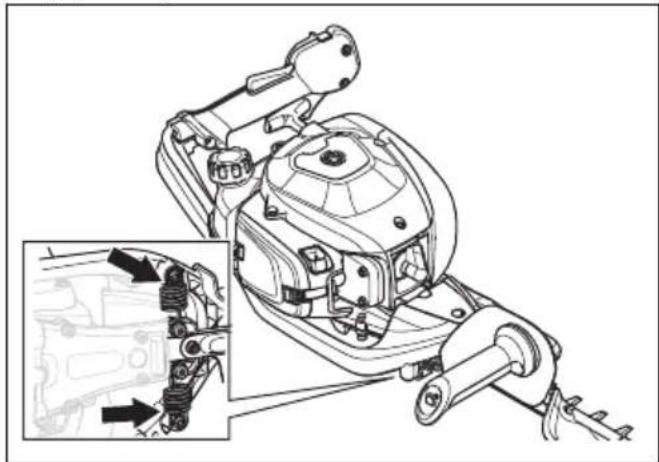

Systém tlumení vibrací snižuje vibrace v rukojetích. Antivibrační prvky fungují jako tlumič mezi tělem výrobku a rukojetí.

1. Proveďte vizuální kontrolu ohledně deformací a poškození.
2. Zkontrolujte, zda jsou antivibrační prvky správně připevněny.

Kontrola tlumiče výfuku

VÝSTRAHA: Nepoužívejte výrobek bez tlumiče výfuku nebo s vadným tlumičem výfuku. Vadný tlumič výfuku může zvýšit hladinu hluku a nebezpečí požáru. Nepoužívejte výrobek bez lapače jisker nebo s poškozeným sítkem lapače jisker. Pokud je sítko lapače jisker poškozené, je nutné jej vyměnit.

VÝSTRAHA: Tlumiče výfuku se za provozu velmi zahřívají, a to i při volnoběžných otáčkách.

VAROVÁNÍ: Často ucpané sítko lapače jisker indikuje sníženou funkčnost katalyzátoru. Požádejte servis o kontrolu tlumiče výfuku. Znečištěné sítko lapače jisker způsobuje přehřívání, které může vést k poškození válce a pístu.

VÝSTRAHA: Vnitřní povrchy tlumiče výfuku obsahují chemikálie, které způsobují rakovinu. Nedotýkejte se těchto prvků, pokud je tlumič poškozený.

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Tlumič výfuku s katalytickým konvertorem snižuje množství škodlivých výfukových plynů.

1. Vypněte motor.
2. Proveďte vizuální kontrolu ohledně poškození a deformací.
3. Pravidelně kontrolujte, zda je tlumič výfuku správně připevněn k výrobku.
4. Vyčistěte sítko lapače jisker drátěným kartáčkem.

Kontrola nožů a krytu nožů

Vnější části nožů mají funkci krytu nože. Kryt nože zabraňuje řezným poraněním.

1. Vypněte motor a přesvědčte se, že se nože zastavily.
2. Ze zapalovací svíčky vyjměte koncovku kabelu zapalovací svíčky.
3. Používejte ochranné rukavice.
4. Zkontrolujte, zda nejsou nůž ani kryt nože poškozené nebo ohnuté. Poškozený nebo ohnutý nůž, či kryt nože vždy vyměňte.
5. Zkontrolujte, že jsou šrouby na nožích a krytu nože utažené.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu. • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumisťujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Vypněte motor a přesvědčte se, že se řezací zařízení zastavilo. Před prováděním údržby nechte výrobek vychladnout.
• Před prováděním údržby odpojte koncovku kabelu zapalovací svíčky.
• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu, který může způsobit smrt. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech.
• Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry. Nepoužívejte výrobek uvnitř budov ani v blízkosti hořlavých materiálů.
• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte originální příslušenství.
• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý další servis musí provést schválený servisní pracovník Husqvarna.
• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.
• Poškozené, opotřebené či prasklé součásti vyměňte.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Palivo

Tento výrobek je vybaven dvoudobým motorem.

VAROVÁNÍ: Používání nesprávného typu paliva může vést k poškození motoru. Používejte směs benzinu a oleje pro dvoudobé motory.

Předmíchané palivo

- Používejte předmíchané alkylátové palivo Husqvarna. Zajistí nejlepší výkon výrobku a prodlouží životnost motoru. Toto palivo obsahuje méně škodlivých chemikálií v porovnání s běžným palivem a snižuje množství škodlivých výfukových plynů. Množství zbytků po spálení je s tímto palivem menší a díky tomu jsou součásti motoru čistější.

Míchání paliva

Benzín

- Používejte kvalitní bezolovnatý benzín s obsahem etanolu maximálně 10 %.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON/87 AKI. Při použití benzínu s nízkým oktanovým číslem může docházet ke klepání motoru, které způsobuje jeho poškození.

Olej pro dvoudobé motory

- Nejlepších výsledků dosáhnete s olejem pro dvoudobé motory Husqvarna. - Není-li k dispozici olej pro dvoudobé motory Husqvarna, použijte kvalitní olej pro dvoudobé motory určený pro vzduchem chlazené motory. Správný olej vám doporučí servisní prodejce.

VAROVÁNÍ: Nepoužívejte olej pro dvoudobé motory chlazené vodou (olej pro lodní motory). Nepoužívejte olej pro čtyřdobé motory.

Míchání paliva a oleje pro dvoudobé motory

Benzín, I Olej pro dvou-	taktní motory, I
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VAROVÁNÍ: Při míchání pouze malého množství paliva hrozí riziko, že malá chyba v poměru významně ovlivní výslednou směs. Pečlivě odměřte množství oleje, který bude přimíchán do paliva, aby bylo zajištěno, že docílíte správného poměru.

1. Doplňte polovinu množství benzínu do čisté nádoby na palivo.
2. Přidejte celé množství oleje.
3. Směs paliva rádně protřepejte.
4. Přidejte do nádoby zbývající množství benzínu.
5. Směs paliva dobře protřepejte.

VAROVÁNÍ: Neskladujte směs paliva déle než 1 měsíc.

Doplňování paliva do palivové nádrže

VÝSTRAHA: Z bezpečnostních důvodů dodržujte následující postup.

1. Vypněte motor a nechte jej vychladnout.
2. Očistěte plochu kolem víčka palivové nádrže.

1. Protřepejte nádobu, aby se palivo zcela promíchalo.
2. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
3. Naplňte palivovou nádrž.

VAROVÁNÍ: Ujistěte se, že v palivové nádrži není příliš mnoho paliva. Palivo se rozpíná, jakmile se zahřeje.

1. Pevně dotáhněte víčko palivové nádrže.
2. Očistěte rozlité palivo na výrobku a v jeho okolí.
3. Před nastartováním přemístěte výrobek alespoň 3 m (10 stop) od místa, kde jste doplňovali palivo, a zdroje paliva.

Povšimněte si: Umístění palivové nádrže na výrobku naleznete v části Popis výrobku na strani 34.

Montáž zachycovače listí a ochrany špičky nože

1. Demontujte 8 vnějších matic ze šroubů na noži.
2. Na těchto 8 šroubů nasaďte zachycovač listí. Informace o umístění zachycovače listí na výrobku naleznete v části Popis výrobku na straně 34.
3. Nasaďte ochranu špičky nože na 2 šrouby na špičce nože.
4. Na šrouby namontujte 8 matic.
5. Utáhněte matice momentem 7 Nm.

Spouštění výrobku se studeným motorem

1. Vytažením ovládání sytiče jej přesuňte do polohy sycení.

1. Stiskněte přibližně 6x pomocnou palivovou pumpičku, dokud se nezačne plnit palivem. Není nezbytné zcela naplnit pomocnou palivovou pumpičku.
2. Přitiskněte celý výrobek k zemi levou rukou. Na výrobek nešlapejte.
3. Pomalu vytáhněte rukojeť startovací šňůry pravou rukou, než ucítíte odpor, a poté rychle silou zatáhněte za rukojeť startovací šňůry.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

VAROVÁNÍ: Nevytahujte celou délku startovací šňůry a nepouštějte rukojeť.

1. Tahejte za rukojeť lana startéru, až se motor spustí. Poté zatlačte ovládání sytiče do původní polohy.

VÝSTRAHA: Jakmile nastartuje motor, nože se roztočí.

1. Tahejte za rukojeť startovací šňůry, až se motor spustí.
2. Stlačením a uvolněním páčky plynu nastavíte motor na volnoběžné otáčky.
3. Postupným stisknutím páčky plynu zvyšte otáčky motoru.
4. Zkontrolujte, zda motor běží plynule.

Spouštění výrobku s teplým motorem

1. Přitiskněte celý výrobek k zemi levou rukou. Na výrobek nešlapejte.
2. Pomalu vytáhněte rukojeť startovací šňůry pravou rukou, než ucítíte odpor, a poté rychle silou zatáhněte za rukojeť startovací šňůry. Pokračujte, dokud motor nenastartuje.

Poznámka: Další informace týkající se spuštění výrobku naleznete v části Spouštění výrobku se studeným motorem na straně 41.

Zastavení výrobku

Posunutím vypínače do vypínací polohy vypněte motor.

VAROVÁNÍ: Vypínač se automaticky vrátí do provozní polohy.

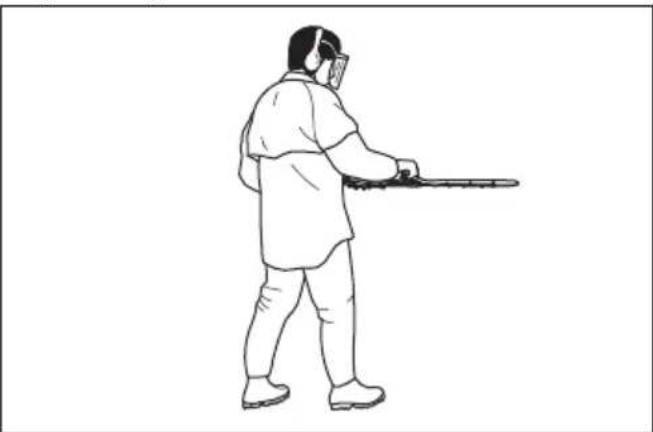

Obsluha výrobku

1. Při stříhání boků začněte v blízkosti země a pohybujte výrobkem nahoru podél živého plotu. Zkontrolujte, zda se tělo výrobku nedotýká živého plotu.

VÝSTRAHA: Zkontrolujte, zda se přední část střihacího zařízení nedotýká země.

1. Nastavte otáčky podle pracovní zátěže.
2. Držte výrobek v blízkosti těla a udržujte stabilní pracovní polohu.

1. Buďte opatrní a výrobek používejte pomalu.

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

Údržba Před pro-	vozem	Po 40 h	Po 100 h
Vyčistěte vnější povrch. Po každém použití.
Odstraňte z tlumiče výfuku, výfukového potrubí a motoru listí, nečistoty a přebytečné mazivo.	Po každém použití.
Zkontrolujte, zda se střihací nástavec nepohybuje při chodu motoru na volnoběžné otáčky.	X

Údržba Před pro-	vozem	Po 40 h Po 100 h
Provedte kontrolu vypínače. X
Zkontrolujte, zda není střihací nástavec a kryt střihacího nástavce poškozený nebo naprasklý. V případě poškození provedte výměnu.	X
Zkontrolujte, zda není ochranný kryt ruky poškozený nebo naprasklý. V případě poškození provedte výměnu.	X
Provedte kontrolu pojistky páčky plynu a páčky plynu. X
Zkontrolujte těsnost motoru, palivové nádrže a palivových vedení. X
Dotáhněte matice a šrouby. X
Zkontrolujte, zda není palivový filtr znečištěný nebo hadice prívodu paliva poprskaná nebo zda nejsou prítomny jiné závady. V případě potřeby je vyměnte.	X
Zkontrolujte startér a startovací šňůru ohledně poškození. X
Vyčistěte vzduchový filtr. V případě potřeby provedte výměnu. X
Zkontrolujte, zda nejsou antivibrační prvky poškozené nebo naprasklé. X
Zkontrolujte zapalovací svíčku viz Kontrola zapalovací svíčky na strani 44.		X
Vyčistěte chladicí systém. X
Vyčistěte vnější povrch karburátoru a jeho okolí. X
Vyčistěte nebo vyměnte lapač jisker. X
Vyčistěte vnitřní povrch palivové nádrže. X
Zkontrolujte zapalovací svíčku. X
Zkontrolujte, zda je skřín převodovky naplněná mazivem. X

Úprava volnoběžných otáček

1. Vyčistěte vzduchový filtr a kryt vzduchového filtru.
2. Spusťte výrobek, viz Spouštění výrobku se studeným motorem na straně 41.
3. Otáčejte stavěcím šroubem T volnoběžných otáček ve směru hodinových ručiček, dokud se řezací nástavec nezačne pohybovat.

1. Otáčejte stavěcím šroubem proti směru hodinových ručiček, dokud se řezací nástavec nezastaví.

VÝSTRAHA: Pokud se řezací nástavec nezastaví po nastavení volnoběžných otáček, obraťte se na nejbližší servis. Nepoužívejte výrobek, dokud není správně seřízen nebo opraven.

Poznámka: Rychlost volnoběhu je správná tehdy, když má motor klidný chod v každé poloze. Doporučené volnoběžné otáčky naleznete v části Technické údaje na straně 46.

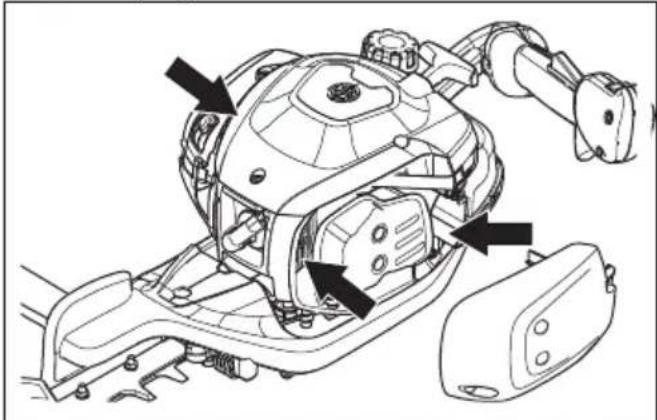

Čištění chladicího systému

Chladicí systém brání nadměrnému zvýšení teploty motoru. Chladicí systém se skládá z chladicích žeber na válci a krytu startéru.

VAROVÁNÍ: Přívod vzduchu mezi palivovou nádrží a klikovou skříní se lehce ucpe listím. Zcela vyčistěte přívod vzduchu.

1. Čistěte chladicí systém kartáčem jednou týdně nebo v případě potřeby častěji.
2. Zkontrolujte, zda není chladicí systém znečištěný nebo ucpaný.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

- Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani 46.

• V případě potřeby zapalovací svíčku vyměňte.

Čištění vzduchového filtru

Pravidelně odstraňujte nečistoty a prach ze vzduchového filtru. To slouží jako prevence poruch karburátoru, problémů se startování, ztráty výkonu motoru, opotřebení dílů motoru a větší než obvyklé spotřeby paliva.

1. Demontujte kryt vzduchového filtru (A).
2. Vyjměte pěnový filtr (B) a plstěný filtr (C) z rámu filtru.

1. Vyměňte plstěný filtr (C).
2. Vyčistěte pěnový filtr (B) teplou mýdlovou vodou.

Poznámka: Vzduchový filtr, který je používán po delší dobu, již nelze zcela vyčistit. Vzduchový filtr pravidelně vyměňujte a vždy vyměňte vadný vzduchový filtr.

1. Ujistěte se, že je pěnový filtr (B) suchý.
2. Naneste na pěnový filtr (B) olej na vzduchové filtry. Viz část Nanesení oleje na pěnový vzduchový filtr na straně 44.
3. Vyčistěte vnitřní povrch krytu vzduchového filtru (A). Použijte stlačený vzduch nebo kartáč.

Nanesení oleje na pěnový vzduchový filtr

VAROVÁNÍ: Vždy používejte speciální olej Husqvarna na vzduchové filtry. Jiné druhy oleje nepoužívejte.

VÝSTRAHA: Používejte ochranné rukavice. Olej na vzduchový filtr může způsobit podráždění pokožky.

1. Vložte pěnový vzduchový filtr do plastového sáčku.
2. Nalijte olej do plastového sáčku.
3. Plastový sáček promněte, aby se olej rozprostřel po celém pěnovém vzduchovém filtru.
4. Vytlačte přebytečný olej z pěnového vzduchového filtru, když je stále v plastovém sáčku.

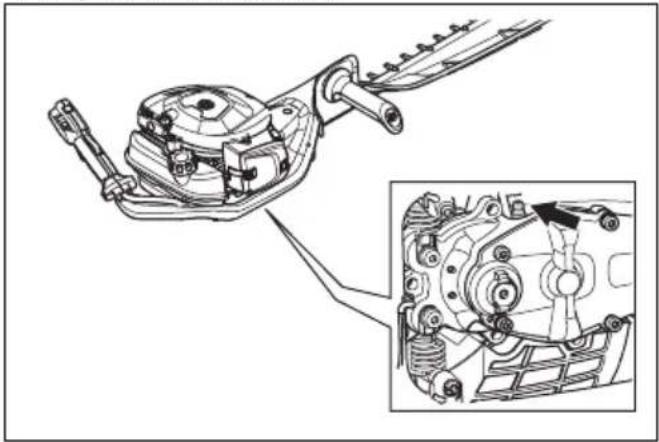

Promazání skříně převodovky

• Používejte speciální mazivo Husqvarna. Další informace o doporučeném mazivu získáte u svého servisního prodejce.
• Přidejte mazivo do maznice.

VAROVÁNÍ: Skřín převodovky neplňte naplno.

Čištění a mazání nožů

1. Před a po použití výrobku odstraňte z nožů nežádoucí materiály.
2. Před dlouhodobým uložením namažte nože.

Povšimněte si: Další informace o doporučených čisticích prostředcích a mazivu získáte u svého servisního prodejce.

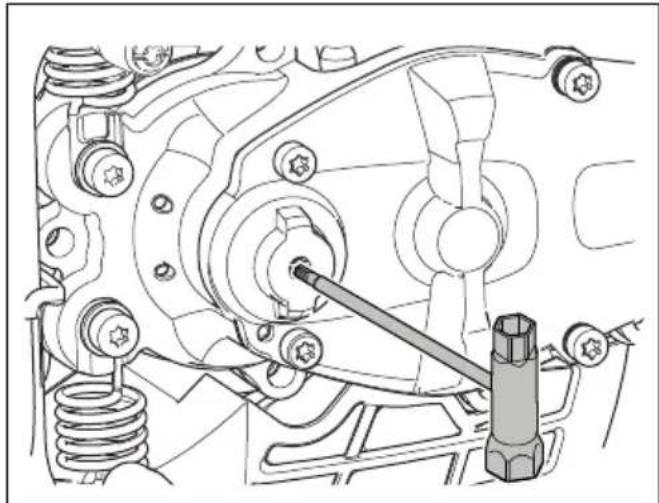

Prohlídka nožů

1. Odšroubujte víčko na skříni převodovky.
2. Zkontrolujte, zda se nože volně pohybují. Vložte kombinovaný klíč do skříně převodovky a otočte jím ve směru a proti směru hodinových ručiček.

1. Zkontrolujte, zda nejsou ostří nožů poškozená nebo deformovaná.
2. Pomocí pilníku odstraňte z nožů otřepy.

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uložením nechte výrobek vychladnout.
• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před přepravou nebo dlouhodobým uskladněním vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě.
• Během přepravy a skladování musí být nasazený přepravní kryt.
• Ze zapalovací svíčky vyjměte koncovku kabelu zapalovací svíčky.
• Během přepravy musí být výrobek řádně upevněný. Ujistěte se, že se nepohybuje.
• Před dlouhodobým uskladněním výrobek vyčistěte a provedte servis.

Technické údaje

Technické údaje

	522HS75X 522HSR75X
Motor
Zdvihový objem válce, cm3	21,7 21,7
Volnoběžné otáčky, ot/min 3000 3000
Doporučené maximální otáčky, ot/min 9200 9200
Max. výkon motoru, dle normy ISO 8893, kW/hp při ot/min	0,6/0,8 při 7800 0,6/0,8 při 7800
Tlumič výfuku s katalytickým konvertorem Ano Ano
Systém zapalování
Zapalovací svíčka NGK CMR6A NGK CMR6A
Vzdálenost elektrod, mm 0,5 0,5
Palivo
Objem palivové nádrže, l/cm3	0,45/450 0,45/450
Hmotnost
Bez paliva, kg 5,0 5,0
Emise hluku 7
Hladina akustického výkonu, změřená dB (A) 101 101
Hladina akustického výkonu, zaručená LWA dB (A)	102 102
Hladiny hluku 8
Ekvivalentní hladina akustického tlaku v úrovni uší obslu-hy, změřená podle normy EN ISO 10517, dB(A)	93	93
Úrovně vibrací 9
Ekvivalentní hladiny vibrací (ahv,eq) v rukojetích, měřené podle norem EN ISO 10517, m/s2:
Pravá/levá, m/s2	2,9/1,8	2,2/2,1
Nože
Typ	Jednostranný	Jednostranný
Délka řezu, mm	750 750
Rychlost, řezů/min 4400 3200

ES Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Nůžky na živý plot
Značka Husqvarna
Typ/Model 522HS75X	522HSR75X
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické

specifikace: EN ISO 12100:2021, CISPR 12:2009, EN

ISO 10517:2009/A1:2013, EN IEC 63000:2018

Švédsko potvrdil shodu se směrnicí Rady 2000/14/ES,

postup posouzení shody: Dodatek VI.

Certificate number: SEC/18/2519-522HS75X,

522HSR75X

Informace o emisích hluku najdete v části Technické údaje na strani 46.

Huskvarna, 2022-06-30

Stefan Holmberg, ředitel výzkumu a vývoje, management technologií, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Prohlášení o shodě pro Spojené království

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Nůžky na živý plot
Značka Husqvarna
Typ/Model 522HS75X,	522HSR75X
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími předpisy Spojeného království:

Popis

Nařízení o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních 2012

Nařízení o dodávkách strojního zařízení (bezpečnostní předpisy) 2008

Nařízení o emisích hluku do okolí podle zařízení pro venkovní použití 2001, část 9

Nařízení o elektromagnetické kompatibilitě 2016

a že byly použity následující normy nebo technické specifikace: EN ISO 12100:2021, CISPR 12:2009, EN ISO 10517:2009/A1:2013, EN IEC 63000:2018

Oznámený subjekt: 0888, HORIBA MIRA Certification Ltd. Watling Street, Nuneaton, Warwickshire, CV10 0TU, Spojené království, provedl potvrzení shody podle předpisů pro venkovní hluk z roku 2001, postup posouzení shody: Plán 9.

Informace o emisích hluku najdete v části Technické údaje na strani 46.

Huskvarna, 2022-06-30

UK Importer:

Husqvarna UK Ltd

Stefan Holmberg, ředitel výzkumu a vývoje, management technologií, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Obsah

Úvod....50

Bezpečnost....51

Provoz....56

Údržba.... 58

Přeprava, skladování a likvidace.... 61

Technické údaje....62

Bezpečnost......335

Provoz....340

Údržba.... 342

Přeprava, skladování a likvidace....345

Technické údaje....346

Výrobek nepoužívejte k jiným účelům.

Symboly na výrobku

Stop.

Než začnete produkt používat, pozorně si přečtěte návod k obsluze a důkladně se seznamte s pokyny.

Používejte schválené prostředky na ochranu sluchu a zraku.

Používajte schválené ochranné rukavice.

Používajte odolné protišmykové topánky.

Výkonový štítok zobrazuje výrobné číslo. yyyy je rok výroby a ww je týždeň výroby.

Všeobecné bezpečnostné pokyny

Bezpečnostné zariadenia na výrobku

Kontrola poistky páčky plynu

1. Naštartujte výrobok a pridajte plný plyn.
2. Uvoľnite páčku plynu a skontrolujte, či sa čepele zastavia a zostanú stáť.

1. Naštartujte motor.
2. Zatlačte vypínač do polohy Stop a skontrolujte, či sa motor zastavil.

Kontrola chrániča ruky

Kontrola tlumiče výfuku

Kontrola čepelí a chrániče čepelí

Vnější část čepelí plní funkci chrániče čepelí. Chránič čepelí zabraňuje poraněním v důsledku pořezání.

Bezpečnostní pokyny pro údržbu

Doplňování paliva do palivové nádrže

1. Pokračujte v tažení rukojeti startovacího lanka, dokud motor nenastartuje.
2. Stlačením a uvolněním páčky plynu nastavte motor na volnoběžné otáčky.
3. Pokud chcete snížit otáčky motoru, potáhněte ovládání plynu dozadu.
4. Ujistěte se, že motor pracuje bez problémů.

1. Zachovávejte opatrnost a používejte výrobek pomalu.

Údržba

Úvod

VÝSTRAHA: Před údržbou výrobku si přečtěte kapitolu o bezpečnosti a ujistěte se,

Plán údržby

Chladicí systém udržuje teplotu motoru na nižší úrovni. Chladicí systém zahrnuje chladicí žebra na válci a kryt startéru.

1. Pred použitím a po použití výrobku odstráňte z nožov nežiaduci materiál.
2. Pred uskladnením na dlhé obdobia nože namažte.
