NÁVOD K OBSLUZE EQ.5 macchiatoPlus SIEMENS

Součást dodávky (viz strana 81)

Použití k určenému účelu ....82

Důležité bezpečnostní pokyny .....82

Přehled 84

Ovládací prvky 84

Zprávy na displeji....85

aromaDouble Shot....85

Před prvním použitím .....86

Vodní filtr....87

Nastavení v nabídce ....87

Nastavení mlýnku 88

Příprava nápoje ze zrnkové kávy .....89

Příprava nápojů z mleté kávy .....89

Odebírání horké vody 90

Příprava mléčné pěny....90

Údržba a každodenní čištění .....90

Tipy pro úsporu energie .....93

Programy údržby 93

Ochrana před mrazem....96

Příslušenství 96

Likvidace....96

Záruční podmínky 96

Řešení jednoduchých problémů .....97

Technické údaje 99

Vážení milovníci kávy,

blahopřejeme k nákupu automatu na espresso značky Siemens.

Tento návod k použití popisuje různé modely, které se liší svým vybavením.

Věnujte pozornost přiloženému stručnému návodu k použití. Můžete ho uložit do speciální přihrádky (5c).

Součást dodávky

(viz obrázek na začátku návodu)

a Plně automatický přístroj na výrobu espressa
b Stručná referenční příručka
© Návod k použití
d Napěňovač mléka
e Proužek pro testování tvrdosti vody
f Odměrná lžička

Použití k určenému účelu Důležité bezpečnostní Tento spotřebič je určený pro pokyny

Tento spotřebič je určený pro přípravu množství, které je běžné v domácnosti, nebo pro nekomerční použití podobné jako v domácnosti.

Přístroj používejte pouze ve vnitřních prostorách při pokojové teplotě a jen do nadmořské výšky 2000 m.

Návod k použití si pečlivě pročtěte, řídte se podle něho a uschovejte si ho! Při předávání přístroje dále přiložte tento návod.

Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými fyzickými, senzo- rickými nebo duševními schop- nostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo byly instruovány o bezpečném použití spotřebiče a pochopily z toho vyplývající nebezpečí. Děti mladší 8 let se nesmí zdržovat v blízkosti spotřebiče a připojo- vacích kabelů a nesmí spotřebič obsluhovat. Děti si nesmí se spotřebičem hrát. Čištění a údržbu ze strany uživatele nesmí provádět děti. Výjimka: Děti jsou starší 8 let a jsou pod dozorem dospělé osoby.

⚠️ Výstraha Nebezpečí úrazu elektrickým proudem!

■ Spotřebič smí být k síti střídavého proudu připojen jen pomocí předpisově instalované zásuvky s uzemněním. Zajistěte předpisovou instalaci systému ochranných vodičů elektrické domovní instalace.
■ Přístroj zapojujte a používej pouze v souladu s údaji na typovém štítku.
■ Přístroj používejte jen tehdy, když samotný přístroj ani přívodní kabel není poškozený.
■ Opravy přístroje, např. výměnu síťového přívodu, smí provádět pouze náš zákaznický servis, aby nedošlo k ohrožení.
■ Nikdy neponořujte přístroj nebo síťový kabel do vody.
■ V případě poruchy ihned odpojte síťovou zástrčku nebo vypněte síťové napětí.

⚠️ Výstraha Nebezpečí v důsledku magnetického pole

Spotřebič obsahuje trvalé magnety, které mohou ovlinit elektronické implantáty jako např. kardiostimulátory nebo inzulinové dávkovače. Osoby používající elektronické implantáty by měly dodržovat minimální odstup od spotřebiče 10 cm a při odběru také odstup k těmto součástem: nádoba na mléko, nádržka na vodu a spařovací jednotka.

⚠️ Výstraha Nebezpečí udušení!

Nedovolte dětem, aby si hrály s obalovým materiálem. Drobné součásti bezpečně uložte, hrozí nebezpečí spolknutí.

⚠️ Výstraha Nebezpečí poranění!

■ Nesahejte do mlýnku.
■ Chybné použití spotřebiče může způsobit poranění.

⚠️ Výstraha Nebezpečí popálení!

Pěnič mléka se velmi zahřívá. Po použití ho nejprve nechte vychladnout; teprve poté se ho můžete dotknout.

⚠️ Výstraha Nebezpečí opaření!

Spotřebič používejte pouze tehdy, je-li pěnič mléka zcela sestaven a smontován.

Přehled

(viz přehledné vyobrazení A, B, C, D a E na začátku návodu)

1 Zásobník na kávová zrna
2 Víko pro uchování aromatu
3 Otočný volič pro nastavení stupně mletí
4 Přihrádka (na mletou kávu/čisticí tabletu)
5 Spařovací jednotka (obr. E)

a Spařovací jednotka
b Dvířka
c Úložný prostor pro stručný návod k použití
d Vyhazovací páčka spařovací jednotky
e Pojistka
f Kryt

6 Napěňovač mléka (obr. C) snímatelný

a Výpust'
b Přípojka (hadička na mléko)
c Hadička na mléko s adaptérem
d Horní část
e Vzduchová tryska
f Pouzdro
g Špička trysky

7 Výpust' kávy, výškově nastavitelná

8 Odkapávač (obr. D)

a Panel odkapávače
b Zásobník na mletou kávu
c Odkapávací miska pro výpust' kávy
d Odkapávací mřížka pro výpust' kávy
e Plovák

9 Hlavní vypínač O/I

10 Tlačítko start

11 Tlačítko

12 Tlačítko 🚫/!!

13 Tlačítko 📍 off / i

14 Otočný knoflík „síla kávy“

17 Odnímatelná nádržka na vodu

18 Víko nádržky na vodu

19 Odměrná lžička (pomůcka pro vkládání vodního filtru)

20 Úložný prostor pro odměrnou lžičku

21 Sítový kabel a jeho úložný prostor

Ovládací prvky

Hlavní vypínač O / I

Hlavní vypínač O/I (9) se používá k zapnutí spotřebiče nebo k jeho úplnému vypnutí (odpojení napájení).

Důležité: Před vypnutím spustte čisticí program nebo přístroj vypněte tlačítkem ♘ off / i (13).

Tlačítko

Stisknete-li tlačítko 📋 (11), připravíte dva šálky vybraného nápoje současně. Tlačítko lze použít pouze v případě nápojů připravovaných bez mléka a bez funkce aromaDoubleShot.

Tlačítko 🎨 off / i

Po krátkém stisknutí tlačítka ♘ off/i (13) se spotřebič vypláchne a vypne. Po stisknutí a přidržení tlačítka ♘ off/i (13) se zobrazí uživatelská nastavení nebo se spustí funkce odvápnění a čištění.

Tlačítko 🐎 / /

Stisknutím tlačítka (12) se vytvoří pára na přípravu mléčné pěny. Toto tlačítko slouží také k výdeji horké vody.

Tlačitko start

Tlačítko start (10) zahajuje přípravu nápoje nebo spouští program údržby. Dalším stisknutím tlačítka start (10) během přípravy nápoje ukončíte proces přípravy.

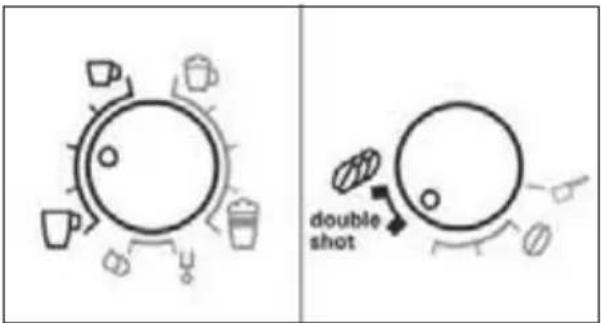

Otočný knoflík „síla kávy“

	Tímto otočným knoflí-kem (14) se nastavuje intenzita kávy nebo použití mleté kávy.
	ZÁS. ML. KÁVYSLABÁNORMÁLNÍSILNÁDOUBLESHOT SILNÉ +DOUBLESHOT SILNÉ ++
	Při nastavení této síly se káva spařuje ve dvou fázích. Viz “aromaDouble Shot”.

	Otočný volič (15) se používá k výběru požadovaného nápoje a objemu šálků. Umožňuje také změnit uživatelské nastavení.
	Kávové nápoje bez mléka: ESPRESSO MALÉ ESPRESSO CAFÉ CRÈME MALÉ CAFÉ CRÈME CAFÉ CRÈME VELKÉ
	Kávové nápoje s mlékem: CAPPUCCINO MALÉ CAPPUCCINO VELKÉ MACCHIATO MALÉ MACCHIATO MACCHIATO VELKÉ
	PROPLACH PŘÍSTROJE
	PROPLACH ML.SYSTÉMU

Upozornění: Nelze-li vybraný nápoj připravit, na displeji se zobrazí zpráva NEPLATNÁ KOMBINACE. Změňte sílu kávy nebo vybraný nápoj.

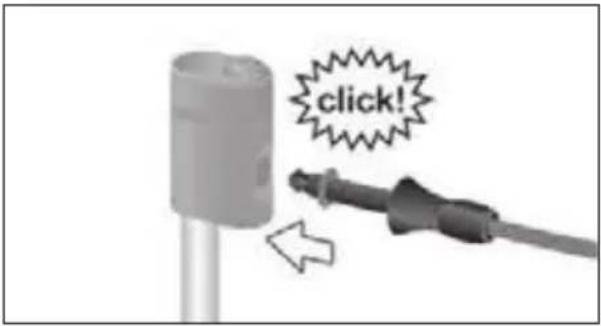

Přípojka pro hadičku na mléko

Pro odběr mléčné pěny – například pro latte macchiato nebo cappucino – musí být přípojka a hadička na mléko správně upevněna na pěniči mléka.

click!

Důležité: To je nutné také pro odběr horké vody.

Zprávy na displeji

Na displeji (16) se zobrazuje nejen aktuální provozní stav, ale také různé zprávy informující o stavu spotřebiče nebo upozorňující na nutnost provést nějakou akci. Jakmile akci provedete, zpráva zmizí a znovu se zobrazí nabídka nápojů.

aromaDoubleShot

Čím déle se káva spařuje, tím více se uvolňuje hořkých látek a nežádoucího aromatu. Což negativním způsobem ovlivňuje chut' a stravitelnost kávy. Model TE51... je proto vybaven speciální funkcí aromaDouble Shot pro přípravu velmi silné kávy. Po získání polovičního množství je semleta a spařena nová dávka kávy, aby ze spotřebiče vycházely pouze příjemné aromatické vůně. Funkce aromaDouble Shot se aktivuje při následujících nastaveních:

Před prvním použitím

Obecné pokyny

Příslušné zásobníky plňte pouze čistou, studenou nesycenou vodou a výhradně praženými zrny. Nepoužívejte kávová zrna s polevou, karamelizovaná ani jinak obohacená o složky s obsahem cukru, aby nedošlo k ucpání spařovací jednotky.

Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Z výroby je tvrdost vody nastavena na hodnotu 4. Vyzkoušejte tvrdost vody v místě instalace pomocí přiloženého testovacího proužku.

Bude-li výsledkem zkoušky jiná hodnota než 4, po zapnutí změňte odpovídajícím způsobem nastavení na spotřebiči (viz „Nastavení v nabídce“ – TVRDOST VODY).

Uvedení do provozu

■ Odstraňte ochrannou fólii.
■ Umístěte spotřebič na rovnou voděodolnou podložku, která unese jeho váhu. Zajistěte, aby větrací otvory spotřebiče nebyly zakryty.

Důležité upozornění: Spotřebič používejte pouze v prostorách bez mrazu. Pokud byl spotřebič přepravován nebo skladován při teplotách nižších než 0° C, pak před uvedením do provozu vyčkejte nejméně 3 hodiny.

■ Vytáhněte síťový kabel z úložného prostoru (21) a zapojte jej do zásuvky. Délku kabelu můžete upravit stažením zpět nebo dalším povytažením. Nejjednodušší způsob, jak toho dosáhnout, je umístit spotřebič zadní stranou až na okraj podložky a táhnout kabel dolů nebo jej tlačit nahoru.
■ Nainstalujte napěňovač mléka. Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6).

■ Zvedněte víko nádržky na vodu (18).
■ Vyjměte nádržku na vodu (17), vypláchněte ji a naplňte čerstvou studenou vodou. Nenapouštějte vodu nad rysku max.
■ Vrat'te nádržku na vodu (17) na místo a pevně na ni shora zatlačte.
■ Zavřete víko nádržky na vodu (18).
■ Naplňte zásobník (1) zrnkovou kávou. (Pokyny pro přípravu nápojů z mleté kávy naleznete v části „Příprava nápojů z mleté kávy“.)
■ Stiskněte vypínač O/I (9). Na displeji (16) se zobrazí nabídka pro nastavení jazyka displeje.
■ Vyberte požadovaný jazyk displeje pomocí horního otočného voliče (15).
■ Položte vhodnou nádobu pod výpust' (6a).
■ Stiskněte tlačítko start (10). Vybraný jazyk bude uložen.

Spotřebič se nyní zahřívá a proplachuje.

Z výpusti kávy vyteče malé množství vody. Když se na displeji zobrazí nabídka nápojů spotřebič je připraven k použití.

Vypnutí spotřebiče

Plnoautomat na espresso je z výroby standardně nastaven na optimální provoz. Po uplynutí zvolené doby se přístroj automaticky vypne (časový interval lze naprogramovat, viz „Nastavení v nabídce“ – VYPNUTÍ).

Výjimka: Spotřebič se vypne bez vypláchnutí pouze v případě, že jste připravovali horkou vodu nebo páru.

Chcete-li spotřebič vypnout ručně před provedením této akce, stiskněte tlačítko ♘ off / i (13). Spotřebič se vypláchne a vypne.

Upozornění: Při prvním použití spotřebiče, po proběhnutí programu údržby a v případě, že spotřebič nebyl delší dobu v provozu, nebude mít první připravený nápoj plné aroma a není určen ke konzumaci.

Při prvním použití automatu na espresso dosáhnete dostatečně husté a stálé pěny teprve po několika šálcích.

Při intenzivním používání je běžné, že se na větracích otvorech srazí kapky vody.

Vodní filtr

Vodní filtr může zabránit usazování vodního kamene.

Nový vodní filtr je nutné před prvním použitím vypláchnout. Při vyplachování postupujte takto:

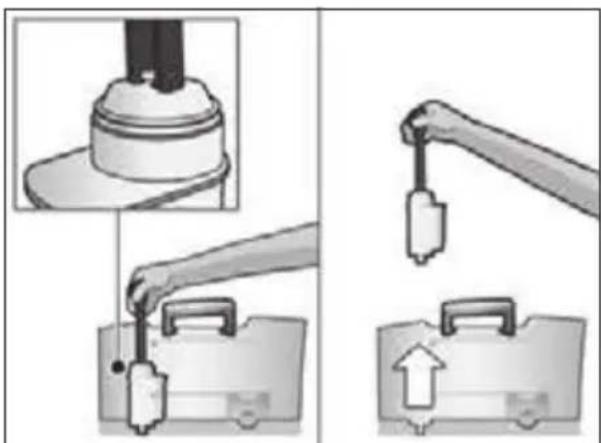

■ Pomocí odměrné lžičky (19) pevně zatlačte vodní filtr do nádržky na vodu.

■ Naplňte nádržku (17) vodou až po rysku max.
■ Stiskněte tlačítko ♘ off / i (13) a podržte je nejméně po dobu tří sekund. Zobrazí se nabídka.
■ Opakovaně stiskněte tlačítko 📍 off / i (13), dokud se na displeji nezobrazí text FILTR STARÝ NEBO CHYBÍ.

■ Stiskněte tlačítko start (10).

■ Pod výpust' (6a) umístěte nádobu o objemu 0,5 litru.

■ Stiskněte tlačítko start (10).

■ Filtr bude propláchnut tekoucí vodou.

■ Vyprázdněte nádržku.

Spotřebič je opět připraven k použití.

Poznámka: Současně s propláchnutím filtru se aktivuje nastavení zprávy VYMĚNIT FILTR na displeji.

Po zobrazení zprávy VYMĚNIT FILTR nebo nejpozději po uplynutí dvou měsíců již filtr nemá potřebnou účinnost. Je třeba vyměnit jej z hygienických důvodů a také proto, aby nedošlo k zanesení vodním kamenem (a následnému poškození spotřebiče). Náhradní filtry lze získat u prodejců nebo v zákaznickém servisu (viz „Příslušenství“). Není-li použit nový filtr, nastavte položku FILTR na hodnotu STARÝ NEBO CHYBÍ.

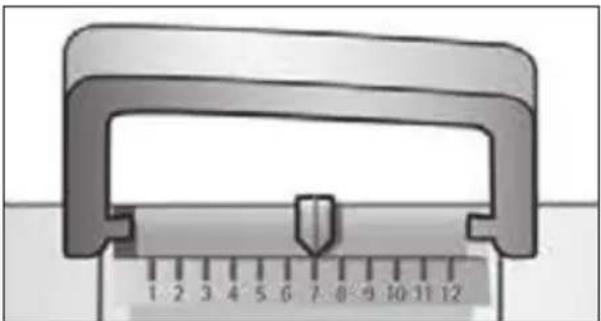

Poznámka: Na posuvném ukazateli si můžete označit měsíc, ve kterém jste filtr vložili. Druhá možnost je označit si měsíc, ve kterém bude třeba filtr příště vyměnit (nejpozději po dvou měsících).

1 2 3 4 5 6 7 8 9 10 11 12

Poznámka: Pokud spotřebič delší dobu nepoužíváte (např. během dovolené), je třeba filtr před použitím spotřebiče propláchnout. Za tím účelem napust’te ze spotřebiče plný šálek horké vody a vylijte ji.

Nastavení v nabídce

Nastavení spotřebiče můžete přizpůsobit svým individuálním potřebám pomocí nabídky na displeji.

■ Stiskněte tlačítko ♘ off / i (13) a držte je po dobu alespoň 3 sekund.
■ Opakovaně tiskněte tlačítko ♘ off / i (13), dokud se na displeji neobjeví požadovaná položka nabídky.

■ Potvrďte stisknutím tlačítka start (10). Chcete-li nabídku opustit a ponechat nastavení na původních hodnotách, otočte volič do polohy KONEC a stiskněte tlačítko start (10).

Nastavit můžete následující hodnoty:

VYPNUTÍ: Zde můžete nastavit časový interval, po jehož uplynutí od odebrání posledního nápoje se spotřebič automaticky vypne. Nastavit lze intervaly v rozmezí od 15 minut do 4 hodin. Za účelem úspory energie je možné zkrátit přednastavený čas.

FILTR: Zde můžete nastavit, zda je používán vodní filtr. Pokud vodní filtr není používán, nastavte možnost FILTR STARÝ NEBO CHYBÍ. Zde můžete nastavit, zda je používán vodní filtr. Pokud vodní filtr není používán, nastavte možnost AKTIVOVAT FILTR. Nové vodní filtry je třeba před použitím vypláchnout (informace naleznete v části „Vodní filtr“).

SPUSTIT CALC'N'CLEAN: Zde je možné ručně vybrat program údržby (CALC'N'CLEAN / ODVÁPNĚNÍ / ČIŠTĚNÍ). Vybraný program spustíte stisknutím tlačítka start (10) (viz „Programy údržby“).

TEPLOTA: Tato položka umožňuje nastavit teplotu při spařování (VYSOKÁ / STŘEDNÍ / NÍZKÁ).

JAZYK: Zde můžete nastavit jazyk displeje.

TVRDOST VODY: Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Správné nastavení tvrdosti vody je důležité, aby spotřebič správně informoval o tom, kdy je třeba spustit odvápňovací program. Z továrny je tvrdost vody nastavena na stupeň 4. Skutečnou tvrdost vody můžete zjistit pomocí přiloženého testovacího proužku nebo dotazem u místního dodavatele vody. Je-li v domě instalováno zařízení na změkčování vody, nastavte ZMĚKČ. ZAŘÍZENÍ.

Testovací proužek krátce ponořte do vody, jemně setřeste kapky a po uplynutí jedné minuty se podívejte na výsledek.

Úroveň	Tvrdost vody
	Německo (°dH)	Francie (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

PočITADLO NÁPOJŮ: Zde je uvedeno, kolik nápojů bylo připraveno od prvního spuštění spotřebiče.

Nastavení mlýnku

Otočný volič (3) mění stupeň semletí kávových zrn od hrubého k jemnému.

⚠️ Pozor!

Mlýnek seřizujte výhradně za chodu! V opačném případě může dojít k poškození spotřebiče. Nesahejte do mlýnku.

■ Je-li mlecí jednotka v činnosti, můžete podle potřeby nastavovat jemnost pomocí otočného voliče (3) v rozsahu od jemného mletí (a: otočení proti směru hodinových ručiček) po hrubé mletí (b: otočení po směru hodinových ručiček).

Poznámka: Nové nastavení se neprojeví dříve než po druhém šálku kávy.

Upozornění: Pokud se na displeji zobrazí hlášení NASTAVENÍ STUP. MLETÍ!, jsou kávová zrna mleta příliš jemně. Nastavte hrubší stupeň mletí.

Rada: Pro zrna pražená dotmava volte jemnější mletí, světlejší zrna melte více nahrubo.

Příprava nápoje ze zrnkové kávy

Tento automat na espresso připravuje každý nápoj z čerstvě mletých zrn.

Spotřebič musí být připraven k použití. Pro přípravu kávy s mlékem nejdříve vložte hadičku na mléko do nádoby na mléko a pomocí přípojky upevněte na pěniči mléka.

Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu PROPLACH ML.SYSTÉMU.

Rada: Pro zaručení optimální kvality skladujte kávová zrna v chladu a uzavřená.

Důležité: Zásobník na vodu plňte každý den čerstvou a studenou nesycenou vodou. Nádržka (17) by měla vždy obsahovat dostatek vody pro provoz spotřebiče.

Příprava nápojů

■ Položte jeden nebo dva předehřáté šálky pod výpust' kávy (7).

Rada: K předehřátí šálků používejte horkou vodu.

■ Vyberte požadovaný druh kávy a množství nápoje v šálku otáčením horního voliče (15). Vybraný nápoj a množství se zobrazí na displeji.

■ Vyberte požadovanou sílu kávy otáčenír dolního knoflíku (14). Na displeji se zobrazí nastavená síla kávy. Chcete-li připravit dva šálky současně, stiskněte tlačítko 📋 (11) (lze použít pouze pro nápoje připravované bez mléka a bez funkce aromaDouble Shot).

■ Stiskněte tlačítko start (10). Káva se spaří a poté nateče do šálku (šálků).

Upozornění: V některých případech se káva připravuje ve dvou fázích (viz „ aromaDouble Shot“). Počkejte, dokud celý proces neskončí.

Potřebujete-li přípravu kávy ukončit předčasně, stiskněte znovu tlačítko start (10).

Příprava nápojů z mleté kávy

V tomto automatu na espresso je možné připravovat nápoje z mleté kávy (nikoli z instantního kávového prášku).

Spotřebič musí být připraven k použití. Pro přípravu kávy s mlékem nejdříve vložte hadičku na mléko do nádoby na mléko a pomocí přípojky upevněte na pěniči mléka.

Upozornění: Funkci aromaDouble Shot nelze použít při přípravě nápoje z mleté kávy.

Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu PROPLACH ML.SYSTÉMU.

Důležité: Zásobník na vodu plňte každý den čerstvou a studenou nesycenou vodou. Nádržka (17) by měla vždy obsahovat dostatek vody pro provoz spotřebiče.

Příprava nápojů

■ Otevřete přihrádku (4).
■ Nasypte do ní nejvíce 2 zarovnané odměrné lžičky mleté kávy.
Pozor: Nepoužívejte celá zrna ani instantní kávu.
■ Zavřete přihrádku (4).
■ Otočným voličem (15) vyberte požadovaný nápoj (lze zvolit jen jeden šálek).
■ Spodní otočný knoflík nastavte na ZÁS. ML. KÁVY.
■ Stiskněte tlačítko start (10).

Káva se spaří a poté nateče do šálku.

Upozornění: Chcete-li připravit další šálek kávy, zopakujte celý postup.

Odebírání horké vody

⚠️ Nebezpečí popálení!

Napěňovač mléka (6) se velmi silně zahřívá. Po použití je nejprve nechte vychladnout; teprve poté se jich můžete dotknout.

Před odběrem horké vody se musí pěnič mléka vyčistit a hadička na mléko musí být upevněna pomocí přípojky.

Spotřebič musí být připraven k použití.

■ Položte předehřátý šálek nebo sklenici pod výpust' šlehače mléka (6).

■ Stiskněte a přibližně na 3 sekundy podržte tlačítko 🚫/ 🚫 (12). Spotřebič se zahřeje. Zhruba po dobu 40 sekund bude z výpusti šlehače mléka (6) vytékat horká voda.

■ Dalším stisknutím tlačítka 📋/ANA (12) proces zastavíte.

Příprava mléčné pěny

⚠️ Nebezpečí popálení!

Napěňovač mléka (6) se velmi silně zahřívá. Po použití je nejprve nechte vychladnout; teprve poté se jich můžete dotknout.

Rada: Mléko můžete zpěnit ještě před odběrem kávy, nebo můžete mléčnou pěnu připravit zvlášť a nalít ji do kávy dodatečně.

Spotřebič musí být připraven k použití.

■ Položte předehřátý šálek pod výpust' (6a). ■ Hadičku na mléko (6c) vložte do nádoby s mlékem.

■ Stiskněte tlačítko 🚫/ 🚫 (12). Tlačítko 🚫/ 🚫 (12) se rozbliká a spotře-bič se bude asi 20 sekund zahřívat.

⚠️ Nebezpečí popálení!

Mléčná pěna vychází z pěniče mléka (6) pod vysokým tlakem. Při vystříknutí mléka hrozí opaření. Nedotýkejte se výpusti (6a) a na nikoho jí nemiřte.

■ Proces lze ukončit stisknutím tlačítka (12).

Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt napěňovač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu PROPLACH ML.SYSTÉMU.

Údržba a každodenní čištění

⚠️ Nebezpečí úrazu elektrickým proudem!

Před čištěním spotřebič vždy odpojte od elektrické sítě.

Nikdy jej neponořujte do vody.

Nepoužívejte parní čističe.

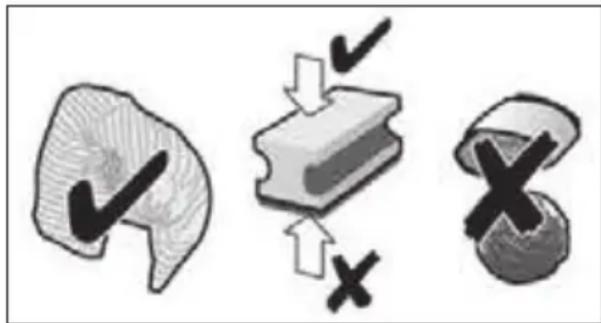

■ Otřete spotřebič zvenčí měkkým vlhkým hadříkem.
■ Nepoužívejte hrubé utěrky ani abrasivní čisticí prostředky.

■ Zbytky vápenatých usazenin, kávy, mléka, čisticího a odvápňovacího roztoku vždy ihned odstraňte. Při delším působení mohou způsobit korozi.
■ Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte.

csÚdržba a každodenní čištění

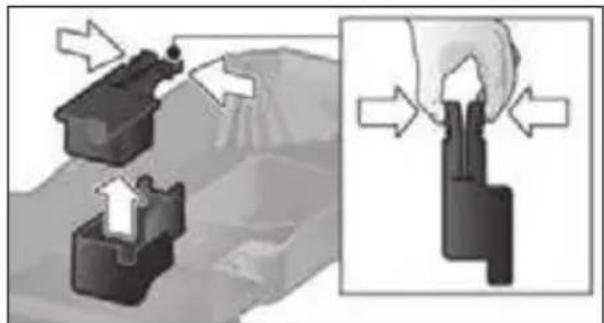

■ Vytáhněte odkapávací misku (8c) se zásobníkem na mletou kávu (8b) směrem dopředu. Sejměte panel (8a) a mřížku (8d). Vyprázdněte a vyčistěte odkapávač i zásobník na kávu.

■ Vyjměte plovák (8e) a očistěte jej vlhkým Mléčný systém čistěte bezprostředně hadříkem. po použití!

■ Vytřete vnitřek spotřebiče (uchycení misek) a zásobník mleté kávy (nelze vyjmout).

Nemyjte níže uvedené součásti v myčce nádobí: panel odkapávače (8a), spařovací jednotka (5a).

Níže uvedené součásti lze mýt v myčce nádobí: odkapávací miska pro výpust' kávy (8c), zásobník na mletou kávu (8b), odkapávací mřížka pro výpust' kávy (8d), víko pro uchování aromatu (2), všechny části pěniče mléka (6) a lžička na mletou kávu (19).

Důležité: Odkapávací miska a zásobník na kávovou sedlinu je třeba vyprazdňovat a čistit denně, aby se zabránilo tvorbě usazenin.

Upozornění: Po zapnutí vychladlého spotřebiče vypínačem O/I (9) a při automatickém vypnutí po přípravě kávy se spotřebič automaticky proplachuje. Systém se tedy čistí sám.

Důležité: Pokud jste spotřebič delší dobu nepoužívali (např. po dovolené), nejprve jej celý důkladně vyčistěte, zejména mléčný systém a spařovací jednotku.

Čištění mléčného systému

Pokud mléčný systém nebyl vypláchnut po přípravě mléka, zobrazí se po určitém čase na displeji následující zpráva: VYČISTIT MLÉČ. SYSTÉM!

Mléčný systém čistěte bezprostředně po použití!

Automatické předmytí mléčného systému:

■ Volič (15) otočte do polohy ^ .
■ Pod výpust' (6a) umístěte vysokou prázdnou nádobu.
■ Výpust' posuňte co nejblíže nádoby.
■ Hadičku na mléko (6c) zasuňte do nádoby.
■ Stiskněte tlačítko start (10).

Spotřebič automaticky vypouští vodu do nádoby a prostřednictvím hadičky na mléko ji znovu nasává s cílem vyčistit mléčný systém. Přibližně po jednu minutu bude proplachování ukončeno.

■ Vyprázdněte nádobu a vyčistěte hadičku na mléko (6c).

V pravidelných intervalech navíc mléčný systém důkladně umývejte (ručně nebo v myčce).

⚠️ Nebezpečí popálení!

Napěňovač mléka (6) se velmi silně zahřívá. Po použití je nejprve nechte vychladnout; teprve poté se jich můžete dotknout.

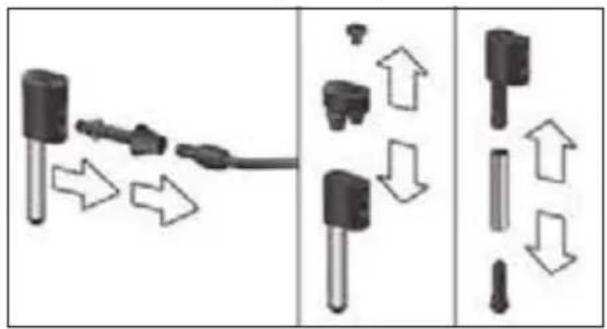

Demontáž mléčného systému před mytím:

■ Vysuňte napěňovač mléka (6) ze spotřebiče.

cs Údržba a každodenní čištění

■ Rozmontujte napěňovač mléka na jednotlivé díly (6a až 6d) (viz obrázek C na začátku návodu k použití).

■ Jednotlivé součásti očistěte měkkým kartáčkem namočeným ve vodě s čisticím prostředkem. V případě potřeby je nechte odmočit v teplé vodě s čisticím prostředkem.

■ Všechny díly vypláchněte čistou vodou a vysušte.

Upozornění: Všechny části pěniče mléka a také hadička na mléko mohou být také čištěny v myčce na nádobí.

■ Poté je znovu sestavte a namontujte zpět do spotřebiče.

click!

Nebezpečí opaření!

Spotřebič používejte až po úplném sesta- vení a instalaci šlehače mléka (6).

Čištění spařovací jednotky

Spařovací jednotku čistěte pravidelně. Automatické předmytí spařovací jednotky:

■ Volič (15) otočte do polohy 🌿.
■ Pod výpust' (6a) umístěte prázdnou sklenici.

■ Stiskněte tlačítko start (10).

Spotřebič se propláchne.

Vedle používání automatického čisticího programu je třeba spařovací jednotku (5a) pravidelně vyjímat a čistit (Viz obr. E na začátku tohoto návodu).

■ Vypněte spotřebič hlavním vypínačem O/I (9). Všechna tlačítka zhasnou.
■ Otevřete dvířka (5b) spařovací jednotky.
■ Posuňte červenou pojistku (5e) na spařovací jednotce (5a) do levé krajní polohy.
■ Stiskněte vyhazovací páčku (5d) zcela dolů. Spařovací jednotka se uvolní.
■ Uchopte spařovací jednotku (5a) za výřezy a opatrně ji vytáhněte.

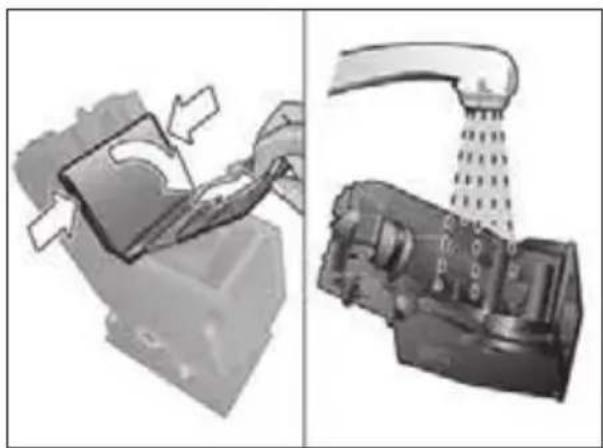

■ Sejměte kryt (5f) spařovací jednotky a spařovací jednotku (5a) důkladně vyčistěte pod tekoucí vodou.

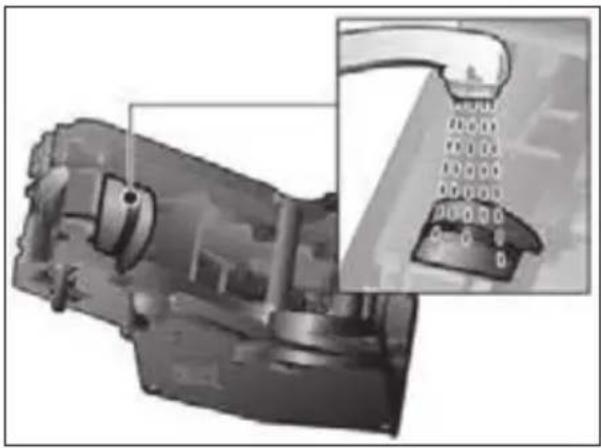

■ Síto spařovací jednotky důkladně vyčistěte pod proudem vody.

Důležité: Při mytí nepoužívejte mycí ani jiné čisticí prostředky a nevkládejte součásti do myčky nádobí.

■ Důkladně vytřete vnitřek spotřebiče vlhkým hadříkem a odstraňte všechny zbytky kávy.

■ Nechte spařovací jednotku (5a) a vnitřek spotřebiče úplně oschnout.

■ Na spařovací jednotku nasad'te opět kryt (5f) a spařovací jednotku (5a) zasuňte do spotřebiče až na doraz.

■ Stiskněte vyhazovací páčku (5d) zcela nahoru.

■ Posuňte červenou pojistku (5e) do pravé krajní polohy a zavřete dvířka (5b).

Tipy pro úsporu energie

■ Pokud plně automatický přístroj na výrobů espressa nepoužíváte, vypněte jej. Lze tak učinit stisknutím tlačítka ♘ off/i (13). Spotřebič se vypláchne a vypne.

■ Přípravu kávy a mléka pokud možno předčasně nepřerušujte. Zkracování procesu přípravy a výdeje kávy či mléka vede k vysoké spotřebě energie a k nashromáždění většího množství zbytkové vody v odkapávači.

■ Spotřebič pravidelně odvápňujte, aby nedošlo k vytvoření nánosů vodního kamene. Vápenaté usazeniny zvyšují spotřebu energie.

Programy údržby

Rada: Informace najdete také ve stručném návodu k použití v přihrádce (5c).

Na displeji se za určitých okolností v určitých intervalech mohou zobrazit následující zprávy:

JE POTŘEBNÉ ODVÁPNĚNÍ!

nebo

JE POTŘEBNÉ VYČIŠTĚNÍ!

nebo

Spotřebič je třeba ihned vyčistit nebo odvápnit pomocí příslušného programu. Oba procesy lze také spojit s využitím funkce Calc'n'Clean (viz „Calc'n'Clean“). Neproběhne-li program údržby podle pokynů, může dojít k poškození spotřebiče.

⚠️ Pozor!

Při každém spuštění programu údržby byste se měli řídit návodem k použití odvápňovacích a čisticích prostředků. Dodržujte bezpečnostní pokyny uvedené na obalu čisticího prostředku.

Program údržby v žádném případě nepřerušujte! Vypuštěné kapaliny nepijte! V žádném případě nepoužívejte ocet, výrobky z octa, kyselinu citrónovou ani výrobky z ní!

Nikdy nevkládejte odvápňovací tablety ani jiné odvápňovací prostředky do zásuvky na mletou kávu ani do přihrádky na čisticí tablety (4)!

Před spuštěním příslušného servisního programu (Odvápnění, Čištění nebo Calc'n'Clean) vyjměte spařovací jednotku, podle pokynů ji vyčistěte a znovu vložte.

Speciální odvápňovací a čisticí tablety zakoupíte v maloobchodních prodejnách a v zákaznických servisech (viz „Příslušenství“).

Odstranění vápenatých usazenin

Trvání: přibl. 25 minut

Důležité: Je-li do nádržky na vodu (17) vložen filtr, musíte jej před spuštěním odvá-pňovacího programu vyjmout.

Jestliže se na displeji objeví zpráva JE POTŘEBNÉODVÁPNĚNÍ!, stiskněte tlačítko ♘ off/ i (13) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se odvápňovací program.

Chcete-li ze spotřebiče odstranit vápe- naté usazeniny dříve, než k tomu budete vyzváni, stiskněte tlačítko ♘ off/ i (13) na dobu alespoň 3 sekund. Potom stiskněte tlačítko ♘ off/ i (13) ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text SPUSTIT ODVÁPNĚNÍ. Spust'te proces odstranění usa- zenin stisknutím tlačítka start (10). Displej vás provede celým programem.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Upozornění: Je-li aktivován vodní filtr, displej vás ve stanovenou dobu vyzve k výměně filtru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte filtr. Stiskněte tlačítko start (10).

NAPLNIT ODVÁPŇOVAČ

STISKNOUT START

■ Nalejte do prázdného zásobníku na vodu (17) vlažnou vodu až po značku „0,5l“ a nechte v ní rozpustit 1 odvápňovací tabletu Siemens TZ80002.

■ Stiskněte tlačítko start (10).

UMÍSTIT KONTEJNER

STISKNOUT START

■ Pod výpust' (6a) umístěte nádobu o objemu nejméně 0,5 litru.

■ Stiskněte tlačítko start (10).

PROBÍHÁ ODVÁPNĚNÍ

Spustí se odvápňovací program a poběží asi 20 minut.

ČISTIT/PLNIT VODNÍ NÁDRŽ

STISKNOUT START

■ Vypláchněte nádržku (17) a znovu ji naplňte čerstvou vodou až po rysku max.
■ Stiskněte tlačítko start (10).

PROBÍHÁ ODVÁPNĚNÍ

Odvápňovací program nyní poběží asi 3 minut a vypláchne spotřebič.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Vyměňte použitý filtr za nový. Odstraňování vápenatých usazenin skončilo a spotřebič je opět připraven k použití.

Důležité upozornění: Pro okamžité odstranění zbytků odvápňovacího roztoku spotřebič otřete měkkým a vlhkým hadříkem. Pod těmito zbytky se může tvořit koroze. Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte.

Čištění

Trvání: přibl. 10 minut

Jestliže se na displeji objeví zpráva JE POTŘEBNÉ VYČIŠTĚNÍ!, stiskněte tlačítko ☎ off/i u(13) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se čisticí program. Chcete-li spotřebič vyčistit dříve, než k tomu budete vyzváni, stiskněte tlačítko ☎ off/i (13) na dobu alespoň 3 sekund. Potom stiskněte tlačítko ☎ off/i (13) ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text SPUSTIT ČIŠTĚNÍ. Spustěte čištění stisknutím tlačítka start (10). Displej vás provede celým programem.

cs Programy údržby

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

OTEVŘÍT ZÁSUVKU

■ Otevřete přihrádku (4).

NAPLNIT ČISTICÍ MODUL

STISKNOUT START

■ Vložte do přihrádky (4) čisticí tabletu Siemens a zavřete ji.

■ Stiskněte tlačítko start (10).

PROBÍHÁ ČIŠTĚNÍ

Spustí se čisticí program a poběží asi 8 minut.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Čištění skončilo a spotřebič je opět připraven k použití.

Calc'n'Clean

Trvání: přibl. 35 minut

Program Calc'n'Clean spojuje funkce odvápnění a vyčištění. Je-li třeba provést oba úkony, kávovar automaticky navrhne použití tohoto programu údržby.

Důležité: Je-li do nádržky na vodu (17) vložen filtr, musíte jej před spuštěním programu údržby vyjmout.

Jestliže se na displeji objeví zpráva JE POTŘEBNÉCALC'N'CLEAN!, stiskněte tlačítko ♘ off / i (13) na dobu 3 sekund a poté stiskněte tlačítko start (10).

Spustí se program údržby. Chcete-li program Calc'n'Clean spustit dříve, než k tomu budete vyzváni, stiskněte tlačítko ♘ off / i (13) na dobu alespoň 3 sekund.

Potom stiskněte tlačítko ♘ off / i (13)

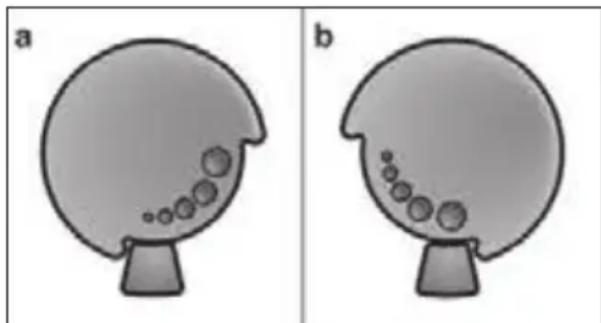

ještě dvakrát krátce. Nastavte horní otočný volič (15) do polohy, při které se na displeji objeví text SPUSTIT CALC'N'CLEAN.

Spust'te program Calc'n'Clean stisknutím tlačítka start (10).

Displej vás provede celým programem.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

OTEVŘÍT ZÁSUVKU

■ Otevřete přihrádku (4).

NAPLNIT ČISTICÍ MODUL

STISKNOUT START

■ Vložte do přihrádky (4) čisticí tabletu Siemens a zavřete ji.

■ Stiskněte tlačítko start (10).

Upozornění: Je-li aktivován vodní filtr, displej vás ve stanovenou dobu vyzve k výměně filtru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte filtr. Stiskněte tlačítko start (10).

NAPLNIT ODVÁPŇOVAČ

STISKNOUT START

■ Nalejte do prázdného zásobníku na vodu (17) vlažnou vodu až po značku „0,5l“ a nechte v ní rozpustit 1 odvápňovací tabletu Siemens TZ80002.

■ Stiskněte tlačítko start (10).

UMÍSTIT KONTEJNER

STISKNOUT START

■ Pod výpust' (6a) umístěte nádobu o objemu nejméně 1 l.

■ Stiskněte tlačítko start (10).

Spustí se odvápňovací program a poběží asi 22 minut.

ČISTIT/PLNIT VODNÍ NÁDRŽ

STISKNOUT START

■ Vypláchněte nádržku (17) a znovu ji naplňte čerstvou vodou až po rysku max.
■ Stiskněte tlačítko start (10).

Odvápňovací program nyní poběží asi 10 minut a vypláchne spotřebič.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

■ Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Vyměňte použitý filtr za nový. Čištění skončilo a spotřebič je opět připraven k použití.

Důležité upozornění: Pro okamžité odstra-nění zbytků odvápňovacího roztoku spotřebič otřete měkkým a vlhkým hadříkem.

Pod těmito zbytky se může tvořit koroze. Nové hadříkové houbičky na čištění mohou obsahovat soli. Soli mohou způsobit na ušlechtilé oceli náletovou rez, proto je před použitím vždy důkladně propláchněte.

Ochrana před mrazem

⚠️ Aby při přepravě a skladování nedošlo k poškození spotřebiče nízkými teplotami, musí být nejprve zcela vyprázdněn.

Poznámka: Spotřebič musí být připraven k použití a nádržka na vodu (17) musí být naplněna.

■ Pod výpust' (6a) položte objemnější nádobu.

■ Stiskněte tlačítko 📋/ 📋 (12) a nechte ze spotřebiče přibližně 15 sekund vycházet páru.

■ Vypněte spotřebič hlavním vypínačem O/I (9).
■ Vylijte obsah vodní nádržky (17) a odkapávače (8).

Příslušenství

Následující příslušenství je k dostání v obchodě a v autorizovaném servisu:

Příslušenství Objednací číslo

	V obchodě / V servisu
Čisticí tablety TZ80001 / 00311807
Odvápňovací tablety	TZ80002 / 00576693
Vodní filtr TZ70003 / 00575491
Sada pro údržbu TZ80004 / 00576330
Nádoba na mléko s víkem „Fresh Lock“	TZ80009N / 00576166

Likvidace

Obal zlikvidujte způsobem šetrným k životnímu prostředí. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o nakládání s použitými elektrickými a elektronic-kými zařízeními (waste electrical and electronic equipment – WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

Záruční podmínky

Pro tento přístroj platí záruční podmínky, které byly vydány naší kompetentní pobočkou v zemi, ve která byl přístroj zakoupen.

Záruční podmínky si můžete kdykoliv vyžádat prostřednictvím svého odborného prodejce, u kterého jste zakoupili přístroj, nebo přímo v naší pobočce v příslušné zemi.

Změny vyhrazeny.

Řešení jednoduchých problémů

Problém Příčina Náprava
Tvoří se příliš málo mléčné pěny nebo je mléčná pěna příliš tekutá. Napěňovač mléka (6) nenasává mléko.	Napěňovač mléka (6) nebo jeho sací jednotka je ucpaná.	Vyčistěte napěňovač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“).
	Nevhodné mléko. Použijte	mléko s obsahem tuku 1,5 %.
	Napěňovač mléka (6) není správně sestaven.	Navlhčete části šlehače mléka a pevně je spojte.
	Přístroj je zanesen vápníkem.	Podle návodu spotřebič odvápněte.
Nelze odebírat horkou vodu.	Napěňovač mléka (6) nebo jeho sací jednotka je ucpaná.	Vyčistěte napěňovač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“).
Při vydávání kávy proud slábne nebo zcela zmizí.	Stupeň mletí je příliš jemný. Mletá káva je příliš jemná.	Nastavte hrubší stupeň mletí. Použijte hrubší mletou kávu.
	Spotřebič je silně zanesen vápníkem.	Podle návodu spotřebič odvápněte.
Káva nemá vrstvu pěny.	Nevhodný druh kávy. Používejte kávu s větším obsahem zrn robusta.
	Zrna již nejsou čerstvě pražená.	Použijte čerstvá zrna.
	Stupeň mletí není nastaven na kávová zrna.	Nastavte jemný stupeň mletí.
Káva je příliš „kyselá“. Je nastaveno příliš hrubé mletí nebo je předemletá káva příliš hrubá.		Nastavte mlecí jednotku na jemnější mletí nebo používejte jemnější předemletou kávu.
Káva je příliš „hořká“. Je nastaven příliš jemný stupeň mletí nebo je mletá káva příliš jemná.		Nastavte hrubší stupeň mletí nebo použijte hrubší mletou kávu.
Kvalita kávy nebo mléčné pěny se značně liší.	V přístroji se vytváří vodní kámen.	Podle návodu spotřebič odvápněte.
Kávová sedlina není kompaktní a je příliš vlhká.	Mletí je nastaveno příliš najemno nebo nahrubo, příp. nebylo použito dosta-tečné množství mleté kávy.	Nastavte stupeň mletí na hrubší či jemnější nebo použijte 2 zarov-nané odměrky mleté kávy.
Po vyjmutí odkapávací misky (8) nakapala na vnitřní základnu přístroje voda.	Odkapávací miska (8) byla vyjmuta příliš brzy.	Po vydání posledního nápoje počkejte několik sekund, než vyjmete odkapávací misku (8).
Nedaří-li se vám problém vyřešit, volejte autorizovaný servis!Telefonní čísla se nachází na posledních stránkách návodu.
Problém Příčina Náprava
Vodní filtr nedrží v zásobníku na vodu (17).	Vodní filtr není umístěn správně.	Zatlačte vodní filtr dolů do zásobníku.
Tovární nastavení byla změněna a je třeba znovu je aktivovat („Reset“).	Byla provedena vlastní, ale již nežádoucí nastavení.	Vypněte přístroj hlavním vypínačem O/I (9). Podržte tlačítko ☎ off/ i (13) a tlačítko 🚫 / ⚫ (12) stisknuté a zapněte přístroj hlavním vypínačem O/I (9). Poté stiskněte tlačítko start (10). Tovární nastavení budou aktivována.
Na displeji se zobrazí text: DOPLNIT KÁVOVÁ ZRNA! Zásobník je plný, spotřebič přesto zrna nemele.	Zrna nepadají do mlýnku (jsou příliš olejnatá).	Opatrně poklepejte na zásobník zrnkové kávy (1). Zkuste použít jiný druh kávy (1). Vytřete prázdný zásobník na kávová zrna suchým hadříkem.
Zpráva na displeji VLOŽTE VAR. JEDNOTKU	Varná jednotka (5) chybí nebo nebyla rozpoznána.	Vypněte spotřebič s vloženou varnou jednotkou (5), počkejte tři sekundy a spotřebič zapněte.
Zpráva na displeji VYČISTIT VARNOU JED.	Varná jednotka (5) je znečištěná.	Vyčistěte varnou jednotku (5).
	Varná jednotka (5) obsahuje příliš mnoho předemleté kávy.	Vyčistěte varnou jednotku (5). Vsypávejte nejvýše dvě zarovnané odměrné lžíce mleté kávy.
	Mechanismus spařovací jednotky je těžce pohyblivý.	Vyjměte a vyčistěte spařovací jednotku, viz kapitola „Ošetřování a každodenní čištění“.
Zpráva na displeji KONTROLA VOD. NÁDRŽE	Nádržka na vodu je chybně vložena.	Správně vložte nádržku na vodu.
	V nádržce na vodu se nachází voda nasycená oxidem uhličitým.	Naplňte nádržku na vodu čerstvou vodou z vodovodu.
	V nádržce na vodu se vzpříčil plovák.	Nádržku vyjměte a důkladně vyčistěte.
	Nový vodní filtr není propláchnut podle návodu.	Podle návodu propláchněte vodní filtr a uvedťe do provozu.
	Ve vodním filtru se nachází vzduch.	Ponořte vodní filtr do vody tak dlouho, až neunikají žádné bublinky vzduchu, opět vložte filtr.
	Vodní filtr je příliš starý.	Vložte nový vodní filtr.

Nedaří-li se vám problém vyřešit, volejte autorizovaný servis! Telefonní čísla se nachází na posledních stránkách návodu.

Problém Příčina Náprava
Na displeji se zobrazí text: Nový START	Spotřebič je příliš horký.	Nechte přístroj ochladit.
	Znečištěná spařovací jednotka.	Vyčistěte spařovací jednotku.
Na displeji se zobrazí text: CHYBA HORKÁ LINKA	Došlo k závadě spotřebiče.	Volejte autorizovaný servis (viz zadní přebalové strany nebo www.siemens-spotrebice.cz).
Nedaří-li se vám problém vyřešit, volejte autorizovaný servis! Telefonní čísla se nachází na posledních stránkách návodu.

Technické údaje

Elektrická přípojka (napětí – frekvence) 220-240 V~ 50/60 Hz
Topný výkon 1600 W
Maximální tlak čerpadla, statický 15 barů
Maximální objem nádržky na vodu (bez filtru) 1,7 l
Maximální kapacita zásobníku na kávu	300 g
Délka kabelu	100 cm
Rozměry (V x Š x H)	385 x 280 x 479 mm
Hmotnost, bez náplně	9,3 kg
Provedení mlýnku	keramika

Оглавление

BSH domácí spotřebiče s.r.o.

Firemní servis domácích spotřebičů

Pekařská 10b

155 00 Praha 5

Tel.:[phone]

Fax: [phone]

www.siemens-home.com/cz

DK Danmark, Denmark

BSH Hvidevarer A/S

Telegrafvej 4

2750 Ballerup

Tel.: [phone]

Fax: [phone]

mailto:BSH-Service.dk@

BSHG.com

www.siemens-home.dk

EE Eesti, Estonia

SIMSON OÜ

Raua 55

10152 Tallinn

Tel.:[phone]

Fax: [phone]

mailto:[e-mail]

ES España, Spain

BSH domáci spotřebiče s.r.o.
