Značka	Solo
Model	4855 SP
Typ výrobku	Sekačka na trávu
Pohon	Benzín (běžný/bezolovnatý)
Typ motoru	4taktní
Způsob startování	Manuální (startování lankem) nebo elektrické (volitelné)
Nastavení výšky sečení	Centrální nebo na nápravě, několik stupňů
Funkce sečení	Sečení s košem, mulčování (volitelné), boční výhoz (volitelné)
Kapacita koše na trávu	S ukazatelem plnění
Pohon kol	Kola (volitelně) nebo Vario (volitelně)
Bezpečnost	Bezpečnostní lišta, deflektor, automatické zastavení motoru
Údržba	Čištění po každém použití, broušení/výměna nože, výměna oleje, vzduchový filtr, svíčka
Náhradní díly	Nůž, vzduchový filtr, zapalovací svíčka, řemen, baterie (elektrický startér)
Záruka	Zákonná záruka dle země nákupu
Opravitelnost	Autorizované servisní středisko
Návod	344 stran, k dispozici v několika jazycích

Často kladené otázky - 4855 SP SOLO

Jak nastartovat sekačku Solo 4855 SP?

Pro manuální start nastavte plynovou páku do polohy max, zatáhněte bezpečnostní lištu směrem k řídítkům a držte ji, poté rychle zatáhněte za startovací lanko. Pro elektrický start (volitelné) otočte klíčkem po nastavení páky na START.

Jak nastavit výšku sečení?

Centrální nastavení se provádí stisknutím tlačítka a posunutím rukojeti dolů pro nižší sečení nebo nahoru pro vyšší sečení. Nastavení na nápravě vyžaduje stisknutí odblokovací páky a posunutí na požadovaný stupeň.

Jaký typ benzínu použít?

Použijte běžný bezolovnatý benzín. Nepoužívejte směsný benzín. Dodržujte také doporučení výrobce motoru pro olej (přibližně 0,6 l).

Jak vyprázdnit koš na trávu?

Zvedněte deflektor, odháknutím koš a vytáhněte jej dozadu. Vyprázdněte jej, poté jej vraťte zpět zvednutím deflektoru a zavěšením do držáků.

Mohu používat sekačku bez koše na trávu?

Ano, ale pouze pokud je deflektor funkční (pružina v dobrém stavu). Tráva bude vyhazována dolů a dozadu.

Jak udržovat sečný nůž?

Vypněte motor, odpojte kabel zapalovací svíčky a nasaďte rukavice. Pro broušení nebo výměnu se obraťte na autorizované servisní středisko. Nevyvážený nůž může způsobit vibrace.

Co dělat, když sekačka nestartuje?

Zkontrolujte hladinu benzínu, polohu plynové páky, zapalovací svíčku, vzduchový filtr a baterii (u elektrického startéru). Zkuste nastartovat na již posekané ploše.

Jak čistit sekačku?

Čistěte zařízení po každém použití bez použití vodního proudu. Použijte kartáč nebo hadřík. Voda může poškodit zapalování nebo karburátor.

Pohon kol nefunguje, co dělat?

Nastavte Bowdenovo lanko otočením nastavovacího prvku na lanku. Pokud to nepomůže, zkontrolujte řemen nebo stav kol. V případě potřeby se obraťte na servisní středisko.

Kde sehnat náhradní díly?

Obraťte se na autorizované servisní středisko nebo specializovaného prodejce. Používejte pouze originální díly pro zajištění bezpečnosti a správné funkce.

NÁVOD K OBSLUZE 4855 SP SOLO

CZ: Návod k použití......140

SK: Návod na použitie....152

H: Használat....164

DK: Brugsanvisning....176

S: Bruksanvisning .....188

N: Bruksanvisning 200

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Zbiralno košaro za travo snemite ali postavite le, če je motor izklopljen in če rezilo miruje.

1. Dvignite prestrezni zaklop in zbiralno košaro za travo obesite na držaje (☐).

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

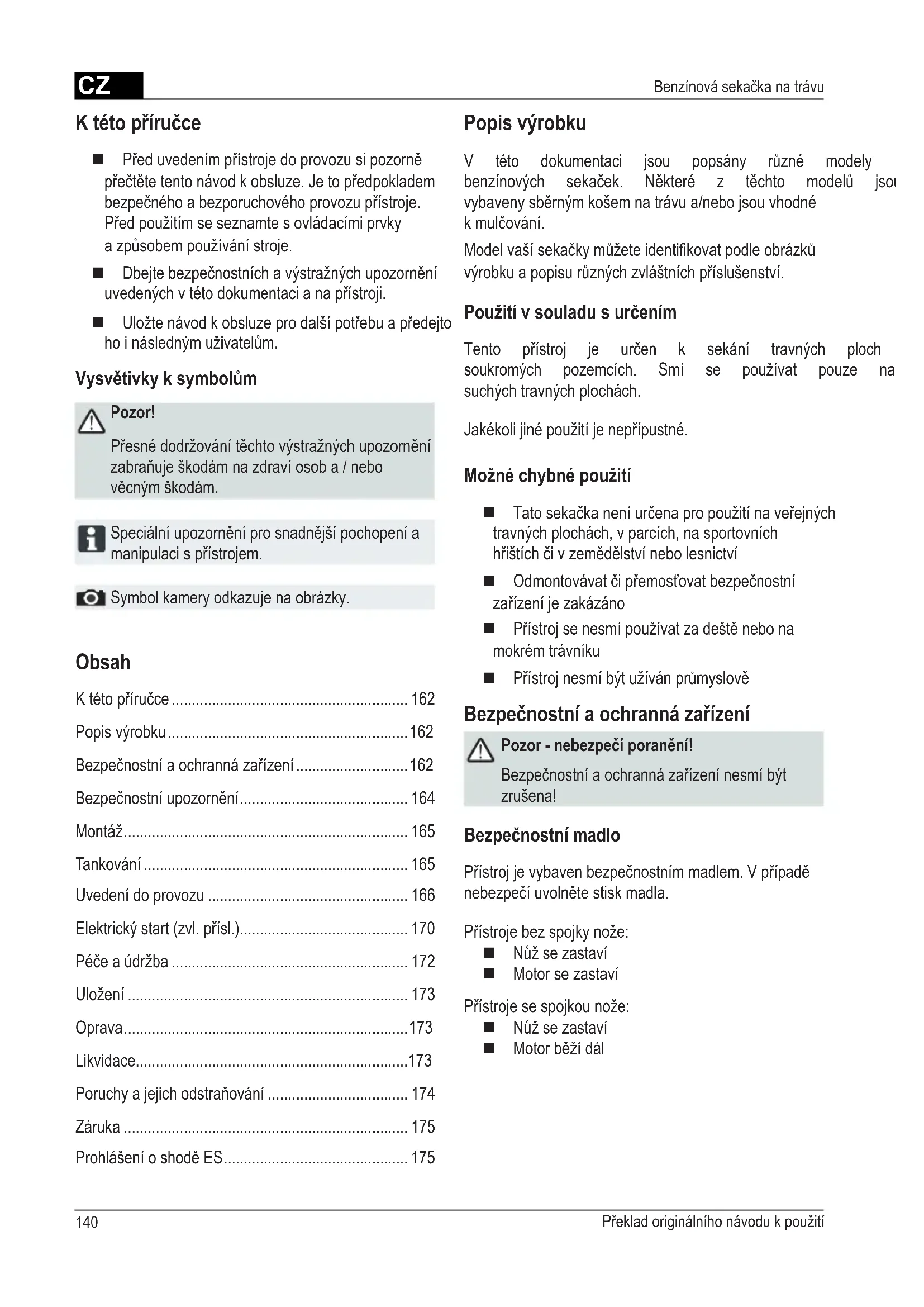

■ Před uvedením přístroje do provozu si pozorně přečtěte tento návod k obsluze. Je to předpokladem bezpečného a bezporuchového provozu přístroje. Před použitím se seznamte s ovládacími prvky a způsobem používání stroje.
■ Dbejte bezpečnostních a výstražných upozornění uvedených v této dokumentaci a na přístroji.
■ Uložte návod k obsluze pro další potřebu a předejto ho i následným uživatelům.

Vysvětivky k symbolům

Pozor!

Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.

Speciální upozornění pro snadnější pochopení a manipulaci s přístrojem.

Symbol kamery odkazuje na obrázky.

Obsah

K této příručce 162

Popis výrobku....162

Bezpečnostní a ochranná zařízení 162

Bezpečnostní upozornění...... 164

Montáž....165

Tankování 165

Uvedení do provozu 166

Elektrický start (zvl. přísl.).... 170

Péče a údržba 172

Uložení 173

Oprava....173

Likvidace....173

Poruchy a jejich odstraňování 174

Záruka 175

Prohlášení o shodě ES.... 175

Popis výrobku

V této dokumentaci jsou popsány různé modely benzínových sekaček. Některé z těchto modelů jsou vybaveny sběrným košem na trávu a/nebo jsou vhodné k mulčování.

Model vaší sekačky můžete identifikovat podle obrázků výrobku a popisu různých zvláštních příslušenství.

Použití v souladu s určením

Tento přístroj je určen k sekání travných ploch soukromých pozemcích. Smí se používat pouze na suchých travných plochách.

Jakékoli jiné použití je nepřípustné.

Možné chybné použití

■ Tato sekačka není určena pro použití na veřejných travných plochách, v parcích, na sportovních hřištích či v zemědělství nebo lesnictví
■ Odmontovávat či přemošťovat bezpečnostní zařízení je zakázáno
■ Přístroj se nesmí používat za deště nebo na mokrém trávníku
■ Přístroj nesmí být užíván průmyslově

Bezpečnostní a ochranná zařízení

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Bezpečnostní madlo

Přístroj je vybaven bezpečnostním madlem. V případě nebezpečí uvolněte stisk madla.

Přístroje bez spojky nože:

Nůž se zastaví
■ Motor se zastaví

Přístroje se spojkou nože:

Nůž se zastaví
Motor běží dál

Kryt těla sekačky

Kyt těla sekačky chrání přístroj před vymrštěnými kamínky

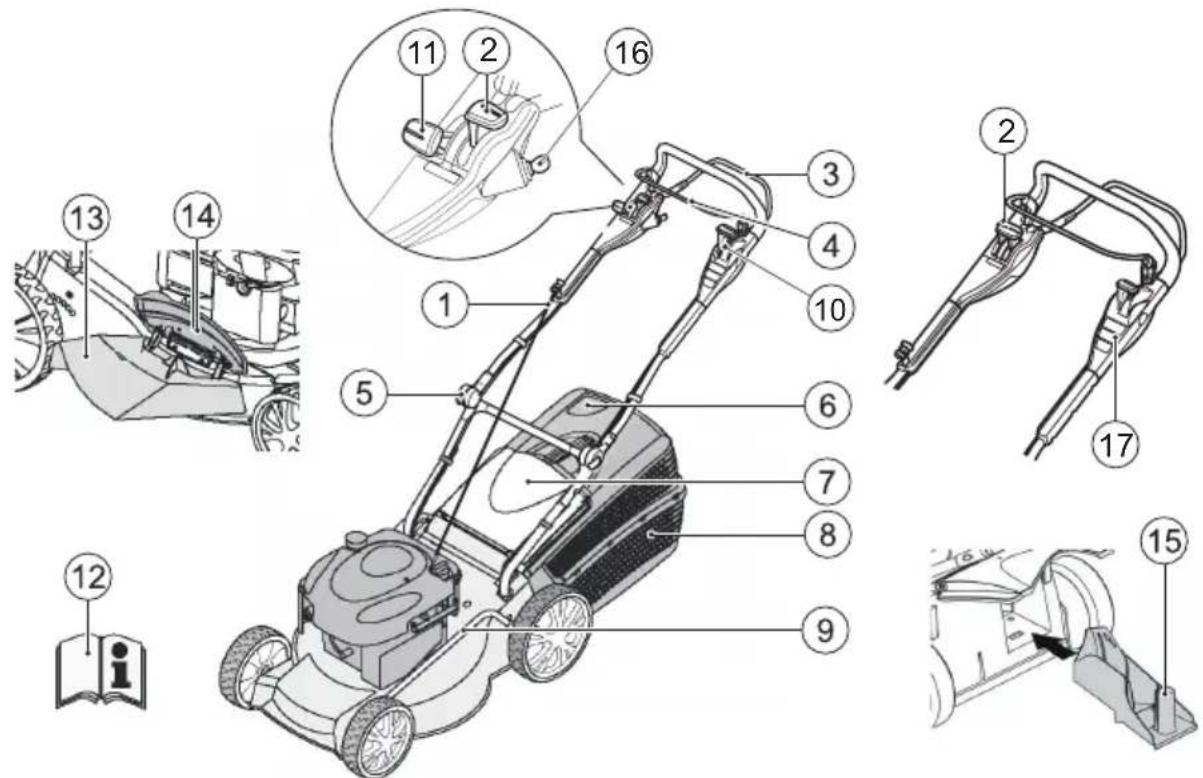

1 Lanko startéru 9 Nastavení výšky střihu*
2 Start, stop* 10 Spojka nože*
3 Spínač pohonu kol*	11	Spínač pohonu Vario*
4 Bezpečnostní madlo 12 Návod k obsluze
5 Ergonomické nastavení výšky* 13 Kryt bočního vyhazování*
6 Ukazatel stavu paliva* 14 Víko*
7 Kryt těla sekačky* 15 Mulčovací kit*
8 Sběrný koš* 16 Elektrický startér Zapalování
	17 Stručný průvodce

Symboly na přístroji

	Pozor!Mimořádná opatrnost při manipulaci.		Než začnete s pracemi na noži, vytáhněte nástrčku zapalovacích svíček!
	Než uvedete přístroj do provozu, bezpodmínečně si přečtěte tento návod k použití!		Stručný průvodceOdbrzděte motorovou brzdu.
	V oblasti nebezpečí se nesmí zdržovat třetí osoby!		Stručný průvodceAktivujte pohon kol.
	Rukama ani nohama se nepřibližujte k nožům sekačky!		Stručný průvodceDálkové ovládání plynu start / stop.
	Dodržujte odstup od oblasti nebezpečí.

Další symboly u přístrojů s elektrostartem

	Pozor! Nebezpečí poranění elektrickým proudem.
	Dodržujte bezpečnou vzdálenost přípojného vedení od nožů.
	Než začnete na přístroji provádět údržbu a v případě poškození kabelu přístroj zásadně odpojte od zdroje napájení.

Bezpečnostní upozornění

Pozor!

Používejte přístroj pouze tehdy, je-li v bezvadném stavu!

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Pozor - nebezpečí požáru!

Natankované přístroje neskladujte v budovách, ve kterých by mohlo dojít ke kontaktu benzínových výparů s otevřeným ohněm nebo jiskrami! Dbejte na to, aby oblast kolem motoru, výfuku, bateriové skřině a nádrže nepříšla do styku s posekanou trávou, benzínem či olejem.

■ Třetí osoby se nesmí zdržovat v oblasti nebezpečí
■ Uživatel, resp. provozovatel přístroje je zodpovědný za to, aby nedošlo k nehodám, poranění osob či hmotného majetku
■ Děti nebo osoby, které neznají tento návod k použití, nesmí přístroj používat
■ Dodržuje místní předpisy týkající se minimální věkové hranice osoby obsluhující přístroj
■ Přístroj se nesmí používat pod vlivem alkoholu, drog nebo léků
■ Noste vhodné oblečení:

dlouhé kalhoty
pevnou a neklouzavou obuv
ochranu sluchu

■ Při pracech na svazích:

■ dbejte vždy na to, abyste měli dobrou stabilitu
sekejte vždy šikmo po svahu, zásadně ne nahoru a dolů
přístroj nepoužívejte na svazích se stoupáním větším než 20°
bud'te zvláště opatrní při otáčení

■ Pracujte vždy při dostatečném denním světle nebo umělém osvětlení
■ Udržujte bezpečnou vzdálenost těla a oblečení odnože
■ Dodržujte ustanovení pro dobu provozu platná v zemi použití
■ Nenechávejte přístroj bez dozoru
■ Sekejte vždy ostrým možem

Přístroj zásadně nepoužívejte v případě požkozených bezpečnostních zařízení / bezpečnostních mřížek

Přístroj zásadně nepoužívejte bez namontovaných bezpečnostních zařízení (např.: kryt těla sekačky, sběrný koš)
■ Před každým použitím přístroj zkontrolujte, zda není poškozený. Poškozené díly před dalším použitím vyměňte
■ Vypněte motor, vyčkejte, až bude přístroj v klidovém stavu a vytáhněte nástrčku zapalovacích svíček

při opuštění přístroje
po výskytu závady
■ před uvolněním blokování
■ před odstraněním ucpání
po kontaktu s cizími tělesy
- při poruchách a neobvyklých vibracích zařízení

Než prístroj spustíte a začnete s ním pracovat, zkontrolujte, zda není poškozený a prípadně provedte potřebné opravy.

■ Nasad'te nástrčku zapalovacích svíček a spust'te motor:

po odstranění příčiny poruchy (viz tabulka možných poruch) a kontrole přístroje
po čištění přístroje

Důkladně si prohlédněte celý terén, který chcete sekat, a odstraňte z něj veškerá cizí tělesa
Obzvláštní opatrnosti dbejte při otáčení sekačky a v případě, kdy sekačkou jedete směrem k sobě
■ Při sekání nepřejíždějte přes překážky (např. větve, kořeny stromů apod.)
■ Posekanou trávu odstraňujte zásadně při z astaveném motoru
■ Motor / nůž vypněte, pokud přístrojem přejíždíte jinou plochu, než tu, kterou sečete, resp. chcete sekat

■ Přístroj nikdy nezdvihejte ani nepřenášejte za běžícího motoru
■ Při plnění benzínu nebo motorového oleje nejezte, ani nepijte
■ Vyvarujte se vdechnutí benzínových výparů
■ Se zařízením jezděte krokem
■ Před použitím zkontrolujte správné upevnění matic, šroubů a čepů

Montáž

Dbejte přiloženého návodu k montáži.

Pozor!

Přístroj smí být uveden do provozu teprve poté, co byl kompletně smontován.

Tankování

Před uvedením přístroje do provozu jej musíte natankovat.

Varování - nebezpečí požáru!

Benzín a olej jsou vysoce vznětlivé látky!

Vždy dbejte pokynů v přiloženém návodu k obsluze od výrobce motoru.

Provozní prostředky

	Benzín: Motorový olej:
Druh normální	benzín /bez olova	viz pokynyvýrobce motoru
Plnicímnožství	viz pokynyvýrobce motoru	ca 0,6 l

Bezpečnost

Varování!

Nikdy nenechávejte běžet motor v uzavřeném prostoru. Nebezpečí otrávení!

■ Benzín a olej uchovávejte pouze v nádobách k tomu určených
■ Benzín a olej naplňujte (či vyprazdňujte) zásadně při studeném motoru a na otevřeném prostranství
Nikdy nenaplňujte benzín nebo olej při běžícím motoru
■ Nádrž nepřeplňujte (benzín se rozpíná)
■ Při tankování nekuřte
■ Uzávěr nádrže nikdy neotvírejte při běžícím nebo žhavém motoru
■ Poškozenou nádrž nebo uzávěr nádrže vyměňte
■ Uzávěr nádrže vždy pevně uzavřete
■ Pokud vytekl benzín:
Nestartujte motor
Nepokoušejte se o spuštění zapalování
Přístroj vyčistěte
■ Pokud vytekl motorový olej:
Nestartujte motor
Vyteklý olej nasajte pomocí pojiva motorových olejů nebo hadru a zlikvidujte odborným způsobem
Přístroj vyčistěte

Použitý olej:

■ nedávejte do domácího odpadu
■ nevylévejte do kanalizace, odpadních vod nebo na zem

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Plnění benzínu

1. Odšroubujte víko nádrže a odložte jej na čisté místo.
2. Benzín naplňte pomocí trychtýřku.
3. Plnicí otvor nádrže pevně uzavřete a očistěte.

Plnění motorového oleje

1. Odšroubujte plnicí víko motorového oleje a uzávěr odložte na čisté místo.
2. Olej naplňte pomocí trychtýřku.
3. Plnicí otvor pevně uzavřete a očistěte.

Uvedení do provozu

Pozor!

Přístroj nesmí být používán, pokud jsou nože a/nebo upevňovací součástky uvolněny, poškozeny či opotřebovány!

Před každým uvedením přístroje do provozu jej podrobte důkladné vizuální kontrole.

Symbol kamery na těchto stránkách odkazuje na obrázky, s. 4–7.

Nastavení výšky střihu

Pozor - nebezpečí poranění!

Výšku střihu nastavujte zásadně při vypnutém motoru a noži v klidovém stavu.

• Všechna kola nastavujte vždy na stejnou výšku střihu.
• Nastavení výšky střihu závisí na konkrétním modelu přístroje.

Centrální nastavení (☐)

1. Tlačitko centrálního nastavení držte stisknuté (☐/1).

U kratších trávníků zatlačte rukojeť centrálního nastavení směrem dolů (1/2)
U delších trávníků vytáhněte rukojeť centrálního nastavení směrem nahoru (1/2)
Stupeň centrálního nastavení výšky se zobrazí (c/3)

1. V požadované výšce střihu uvolněte stisk tlačítka.

Nastavení náprav nebo centrální nastavení (☐, 3)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Rychlé nastavení u jednotlivých kol nebo nastavení náprav (c)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Sekání se sběrným košem

Pozor - nebezpečí poranění!

Sběrný koš snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Nadzdvihněte kryt těla sekačky a zavěste sběrný koš do úchytek (☐).

Ukazatel stavu paliva

Proud vzduchu tlačí při sekání sběrný koš nahor (13a).

Je-li sběrný koš plný, přiléhá ukazatel stavu paliva ke koši (9b). V tom případě je nutné sběrný koš vyprázdnit.

Vyprazdňování sběrného koše

1. Nadzdvihněte kryt těla sekačky.
2. Vyvěste koš z úchytek a pohybem směrem dozadu jej sejměte (c).
3. Koš vyprázdněte.
4. Nadzdvihněte kryt těla sekačky a sběrný koš opět zavěste do úchytek (3).

Sekání bez sběrného koše

Pozor!

Bez sběrného koše sečte pouze za předpokladu, že torzní pružina krytu těla sekačky je v bezvadném stavu.

Silou pružiny přiléhá kryt k tělu sekačky. Posekaná tráva je tak dole vyhazována směrem dozadu.

Mulčování pomocí mulčovacího kitu (zvl. přísl.)

Při mulčování se nasekaná tráva neshromažđuje, nýbrž zůstává ležet na posekané ploše. Mulčování tak chrání půdu před vysycháním a dodává jí živiny.

Nejlepších výsledků dosáhnete, budete-li trávu pravidelně o ca 2 cm. Jen mladá tráva s měkkým listovým pletivem totiž tleje rychle.

■ Výška trávy před mulčováním: maximálně 8 cm
■ Výška trávy po mulčování: minimálně 4 cm

Při mulčování zásadně přizpůsobujte rychlost pojezdu sekačky - se sekačkou nejezděte příliš rychle!.

Vložení mulčovacího kitu

Pozor - nebezpečí poranění!

Mulčovací kit vkládejte a vyjimejte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Sejměte sběrný koš ( 6)
2. Nadzdvihněte kryt těla sekačky a vložte mulčovací kit do vyhazovací šachty (☐). Záklopka musí zapadnout.

Pokud záklopka nezapadne, může dojít k poškození mulčovacího kitu a nože.

Vyjmutí mulčovacího kitu

1. Nadzdvihněte kryt těla sekačky.
2. Uvolněte záklopku kitu ( 📄).
3. Kit vyjměte ( 872).

Sekání s bočním vyhazováním (zvl. přísl.)

Pozor - nebezpečí poranění!

Boční vyhazování snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

Nasazení bočního vyhazování

1. Sejměte sběrný koš a vložte mulčovací kit.
2. Vyklopte kryt bočního vyhazování a přidržte jej (1/1).
   sekat
3. Vložte vyhazovací kanál ( 072).
4. Kryt pomalu zavřete.
   Kryt zajišťuje, aby vyhazovací kanál nevypadl.

Vyjmutí bočního vyhazování

1. Vyklopte kryt bočního vyhazování a přidržte jej (C3/1).
2. Vyjměte boční vyhazování a kryt zavřete (9/2).

Nasstavení výšky držadla (zvl. přísl.)

Nastavení klapky

1. Držte madlo a uvolněte obě klapky (C10).
2. Madlo uvedte do požadované polohy.
3. Klapky zavřete.

Spuštění motoru

Pozor - nebezpečí otravy!

Nikdy nenechávejte běžet motor v uzavřeném prostoru.

Pozor - nebezpečí poranění!

Při spouštění motoru přístroj nikdy neklopte.

• Motor spouštějte zásadně s namontovaným nožem (nůž plní funkci setrvačné hmoty)
• Při spouštění motoru zahřátého na provozní teplotu NIKDY nepoužívejte sytič nebo primer
• Neměňte nastavení regulátoru na motoru

■ Přístroj nikdy nespouštějte, pokud není vyhazovací kanál kryt jedním z těchto dílů:

sběrný koš
kryt těla sekačky
mulčovací kit

■ Spínač spouštěče aktivujte velmi opatrně a v souladu s pokyny výrobce
■ Dbejte na bezpečnou vzdálenost nohou od nože sekačky
■ Přístroj spouštějte na nízké trávě

Ruční start

bez dálkového ovládání pklynu, se sytičem

1. Páčku plynu uvedte do polohy max | [ ( 11/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (16) – bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (17).
4. Po zahrátí motoru (ca. 15–20 sekund) uved'te páčku plynu do polohy mezi min a max.

s dálkovým ovládáním, bez primeru/sytiče

1. Páčku plynu uvedte do polohy max (12/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (16) - bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (17).
4. Po zahřátí motoru (ca 15–20 sekund) uved'te páčku plynu do polohy mezi min a max.

s dálkovým ovládáním plynu, s primerem (16)

1. Páčku plynu uvedte do polohy max (12/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (C5). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (16) - bezpečnostní madlo nearetuje.
4. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (17).
5. Jakmile motor běží, uveďte páčku plynu pro požadované otáčky motoru do polohy mezi min a max.

Elektrický start (zvl. přísl.)

Elektrický start s primerem (13)

1. Páčku plynu uvedte do polohy „START“ (13/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (c15). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (16) – bezpečnostní madlo nearetuje.
4. Klíček v zapalování otočte úplně doprava ( 8).
5. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0“).
6. Páčku plynu uvedte dle požadovaných otáček motoru do polohy mezi min a max.

Elektrický start bez primeru/sytiče (13)

1. Páčku plynu uvedte do polohy „START“ (23/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (16) – bezpečnostní madlo nearetuje.
3. Klíček v zapalování otočte úplně doprava ( 8).
4. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0“).
5. Páčku plynu uvedte dle požadovaných otáček motoru do polohy mezi min a max.

Spojka nože (zvl. přísl.)

Prostřednictvím spojky nože lze deaktivovat nůž zatímco motor běží dál.

Aktivace nože

1. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (6) - Bezpečnostní madlo nearetuje.
2. Páčku spojky odsuňte směrem od těla ( 1/1) - Nůž se aktivuje.

Deaktivace nože

1. Uvolněte stisk bezpečnostního madla (12).
2. Nůž se deaktivuje.
3. Páčky spojky přejde do klidového stavu (14/2).

Vypnutí motoru

Přístroj bez spojky nože

1. Páčku plynu uvedte do polohy min ( 2/2)
2. Uvolněte stisk bezpečnostního madla ( ☎22).
3. Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčete, že motor už neběží.

Přístroj se spojkou nože

1. Uvolněte stisk bezpečnostního madla ( 22).
2. Páčku plynu uvedte do polohy min (12/2).
3. Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčete, že motor už opravdu neběží.

Pohon kol (zvl. přísl.) (0)

Pozor!

Převodovku aktivujte jen při zapnutém motoru.

Aktivace pohonu kol

1. Madlo pro aktivaci pohonu přitáhněte k hornímu madlu a držte jej (19) – madlo pro aktivaci pohonu nearetuje.
2. Pohon kol se aktivuje.

Pohon Vario (Speed Control) (zvl. přísl.)

Prostřednictvím pohonu Vario lze stupňovitě regul- rychlost pojezdu sekačky.

Pozor!

Páčku aktivujte jen při zapnutém motoru. Aktivace páčky při vypnutém motoru může vést k poškození mechanizmu pohonu.

■ K dosažení vyšší rychlosti vytáhněte páčku (20) směrem (20/2)
■ K dosažení nižší rychlosti vytáhněte páčku (20) směrem (20/1)

Rychlost pojezdu sekačky vždy zásadně přizpůsobujte aktuálnímu stavu půdy a travní plochy.

Péče a údržba

Pozor - nebezpečí poranění!

• Než začnete na přístroji provádět práce údržby, vždy vypněte motor a vytáhněte nástrčku zapalovacích svíček.
• Motor může dobíhat. Po vypnutí se přesvědčete, že motor už opravdu neběží.
• Při údržbě a ošetření nože noste vždy pracovní rukavice!

■ Sběrné zařízení na trávu pravidelně kontrolujte, zda je funkční a není opotřebované
■ Po každém použití přístroj vyčistěte
■ Přístroj neostřikujte vodou Voda, která pronikne do přístroje, by mohla způsobit závady (zapalování, karburátor)
■ Pravidelně kontrolujte nože, zda nejsou poškozené
■ Vadné tlumiče vždy vyměňte

Naklápění sekacího zařízení

Dle výrobce motoru je třeba, aby:

■ karburátor / vzduchový filtr ukazoval směrem nahoru (23)

■ zapalovací svíčky ukazovaly směrem nahoru (☐4)

Držte se pokyny v návodu k obsluze od výrobce motoru!

Broušení / výměna nožů

Výměnu poškozených nožů a broušení tupých nožů nechávejte zásadně provádět v zákaznickém nebo autorizovaném servisu

■ Nabroušené nože je třeba kalibrovat

Pozor!

Nezkalibrované nože vedou k velkým vibracím a tím poškození sekacího zařizení.

Nabíjení startovací baterie (zvl. přísl.)

Startovací baterie je bezúdržbová a za okoností je dobíjena sekacím zařízením. Ve zvláštních případech musí baterii dobít uživatel:

■ Před prvním uvedením sekacího zařízení do provozu

■ Při kompletním vybití, před uložením přístroje na zimu nebo jeho uskladněním na delší dobu (> 6 měsíců)

Nabíjení:

1. Vyjměte nabíječku ze skříně baterie.
2. Kabel baterie a kabel motoru rozpojte (25).

3. Kabel baterie spojte s kabelem nabíječky (6).

4. Nabíječku zapojte do elektrické sítě. Napětí elektrické sítě musí být shodné s provozním napětím nabíječky.

Doba nabíjení je ca 36 hodin.

Používejte pouze dodanou originální nabíječku.

Pozor!

• Startovací baterie skladujte zásadně v suchých a dobře větraných místnostech.
• Během nabíjení neuvádějte sekačku do provozu.

Péče o motor

Výměna motorového oleje

1. K zachycení oleje si připravte vhodnou nádobu.
2. Olej nechte kompletně vytéct plnicím otvorem nebo ho odsajte.

Použitý olej zlidvidujte v souladu s platnými předpisy pro likvidaci odpadu! Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Použitý olej

■ nedávejte do domácího odpadu
- nelejte do kanalizace nebo odpadního vedení
- nelejte do půdy

Výměna vzduchového filtru

- Řid'te se pokyny výrobce motoru.

Výměna zapalovacích svíček

■ Řid'te se pokyny výrobce motoru.

Pohon kol (zvl. přísl.)

Nastavení bowdenového lanka

Pokud není možné pohon kol při běžícím motoru zapnout či vypnout, je nutné nastavit příslušné bowdenové lanko.

Pozor!

Nastavení bowdenového lanka provádějte zásadně při vypnutém motoru.

1. Nastavovací část na lanku otočte ve směru šipky (7).

2. Pro kontrolu nastavení lanka spust'te motor a aktivujte pohon kol.

3. Pokud pohon kol stále ještě nefunguje, je nutné nechat sekačku prohlédnout v zákaznickém nebo autorizovaném servisu.

Olejování pastorku pohonu

■ Pastorek pohonu na hřideli převodovky občas postříkejte olejem ve spreji

Převodovka pohonu kol je bezúdržbová.

Uložení

Pozor - nebezpečí exploze!

Přístroj zásadně neskladujte v blízkosti otevřeného plamene či zdroje žáru.

■ Nechte vychladnout motor
■ Horní madlo odklopte pro snadnější uskladnění (28)
■ Přístroj skladujte v suchu a na místě nepřístupném pro děti a nepovolané osoby
■ Startovací baterii při skladování nevystavujte mrazu
■ Startovací baterii občas dobijte
■ Vyprázdněte nádrž na benzín
■ Vytáhněte nástrčku zapalovacích svíček

Oprava

Opravy smí provádět pouze technici zákaznického servisu, resp. autorizovaný servis.

Likvidace

Vysloužilé prístroje, baterie nebo akumulátory nepatří do komunálního odpadu!

Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelného materiálu a likvidují se odpovídajícím způsobem.

Poruchy a jejich odstraňování

Pozor!

Nůž a hřídel motoru nesmí být regulovány.

Porucha Rešení
Motor nechce naskočit▪ Dolijte benzín▪ Páčku plynu uvedte do polohy „Start“▪ Aktivujte sytič▪ Přitlačte rukojeť přístroje k hornímu madlu▪ Zkontrolujte zapalovací svíčky, popř. je vyměňte▪ Vyčistěte vzduchový filtr▪ Uvolněte chod nože▪ Dobijte startovací baterii▪ Spust’te sekačku na posekané ploše
Výkon motoru polevuje▪ Zkorigujte nastavení výšky střihu▪ Nabruste / vyměňte nůž▪ Vyčistěte vyhazovací kanál/tělo sekačky▪ Vyčistěte vzduchový filtr▪ Snižte pracovní rychlost
Střih je nečistý▪ Nabruste / vyměňte nůž▪ Zkorigujte nastavení výšky střihu
Sběrný koš se plní nedostatečně	▪ Zkorigujte nastavení výšky střihu▪ Nechte vyschnout trávník▪ Nabruste / vyměňte nůž▪ Vyčistěte mřížku sběrného koše▪ Vyčistěte vyhazovací kanál/tělo sekačky
Pohon kol nefunguje▪ Zkorigujte nastavení bowdenového lanka▪ Klínový řemen je vadný▪ Vyhledejte zákaznický servis▪ Odstraňte nečistoty z pohonu kol, ozubeného řemene a převodovky▪ Volně otočné díly (pastorek pohonu na hřídeli převodovky) postříkejte olejem ve spreji
Kola se při aktivované převodovce neotáčejí	▪ Dotáhněte šrouby kol▪ Náboj kola je vadný▪ Klínový řemen je vadný▪ Vyhledejte zákaznický servis
Přístroj neobvykle silně vibruje	▪ Zkontrolujte nože

U poruch, které nejsou uvedeny v této tabulce, nebo které nemůžete odstranit sami, se obraťte prosím na náš zákaznický servis.

■ Odborná kontrola přístroje je nezbytná vždy, pokud:

jste jím najeli na překážku
■ motor najednou vypíná
■ je závada na převodovce
■ je vadný klínový řemen
je nůž ohnutý
■ je ohnutá hřídel motoru

Prohlášení o shodě ES

■ viz návod k montáži

Záruka

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právními předpisy země, kde byl přístroj zakoupen.

Naše záruka platí jen v případě: Záruka zaniká v případě:

■ Rádné manipulace s přístrojem
■ Dodržení návodu k obsluze
■ Používání originálních náhradních dílů

■ Pokusu o opravu prístroje
■ Technických změn na přístroji

Nevhodném používání (např. komerční nebo komunální využití)

■ Poškození laku, které odpovídá normálnímu opotřebení

■ Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)

■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.

O tomto návode

Symbol kamery poukazuje na obrázky.

Obsah

O tomto návode....176

Popis výrobku....176

Bezpečnostné a ochranné zariadenia .... 176

Bezpečnostné pokyny 178

Montáž 179

Tankovanie 179

Elektrický štart (alternatíva) 184

Údržba a ošetrovanie 186

Skladovanie....187

Opravy....187

Likvidácia....187

Identifikujte váš model na základe obrázkov výrobku a popisu rozličných možností.

■ Rezací nôž sa zastaví
■ Motor sa zastaví

Kosačky s nožovou spojkou:

■ Rezací nôž sa zastaví
■ Motor beží d'alej

Odrazová klapka

Symboly na zariadení

	Pozor! Nebezpečenstvo v dôsledku zásahu elektrickým prúdom.
	Prípojné vedenie držte mimo dosahu rezacích nožov.
	Pred údržbovými prácami alebo pri poškodenom kábli vždy odpojte kosačku od siete.

Bezpečnostné pokyny

Pozor!

■ Koste iba s ostrým rezacím nožom.

■ Rezaný materiál odstraňujte iba pri stojacom motore.

Dodržiavajte priložený návod na obsluhu.

Pozor!

Pred uvedením do prevádzky musíte kosačku na trávu natankovat'.

Vždy dbajte na návod na použitie dodaný výrobcom motora.

neštartujte motor
vytečený motorový olej nasajte pomocou sorbentu alebo handry a riadne zlikvidujte
očistite zariadenie

Starý olej:

■ neodhadzujte do odpadu
■ nevylievajte do kanalizácie, odtoku alebo na zem

1. Odskrutkujte kryt nádrže, položte ho na čisté miesto.
2. Naplňte benzín lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. Odskrutkujte kryt na plnenie oleja, uzáver položte na čisté miesto.
2. Naplňte olej lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. V želanej výške rezu tlačidlo pustite.

1. Pre odblokovanie zatlačte páku na stranu a podržte ju.
2. Páku posuňte dol'ava alebo doprava do želanej výšky rezu.
3. Páku nechajte zaskočit'.
4. Dávajte pozor na rovnakú polohu zarážky pri všetkých kolesách.

1. Odoberte box na zachytávanie trávy ( 5).
2. Nadvihnite odrazovú klapku a vložte mulčovaciu výbavu do vyhadzovacej šachty (☐). Uzáver musí zaskočit.

1. Nadvihnite odrazovú klapku.
2. Uvol'nite uzáver na mulčovacej výbave ( 71).
3. Vyberte mulčovaciu výbavu ( 672).

Nastavenie výšky držadla (alternatíva)

Prestavenie upnutia

1. Podržte rukovat' a obidve upnutia uvol'nite (0).
2. Rukovät' nastavte do želanej polohy.
3. Upnutia zatvorte.

Štart motora

s dial'kovým ovládaním plynu, so sýtičom

s dial'kovým ovládaním plynu, bez primeru/sýtiča

s dial'kovým ovládaním plynu, s primerom (16)

Elektrický štart s primerom (13)

Nožová spojka (alternatíva)

1. Bezpečnostný strmeň t'ahajte smerom k hornej rukováti a pevne ho podržte (16) - Bezpečnostný strmeň nezaskočí.
2. Páku spojky posuňte preč od tela ( 14/1)
3. Rezací nôž sa zapojí.

Odpojenie rezacieho noža.

1. Pustite bezpečnostný strmeň ( 27).

2. Rezací nôž sa odpojí.

3. Páka spojky prejde do pokojovej polohy (14/2).

Vypnutie motora

1. Nastavte plynovú páku do polohy min ( 12/2)
2. Bezpečnostný strmeň pustite ( ☐22).
3. Motor sa vypne.

Pozor, t'ažké rezné poranenie!

1. Bezpečnostný strmeň pustite ( 22).
2. Nastavte plynovú páku do polohy min ( 12/2) - Motor sa vypne.

Pozor, t'ažké rezné poranenie!

■ Pre vyššiu rýchlost' potiahnite páku (20) v smere (0/2)
■ Pre nižšiu rýchlost' potiahnite páku (20) v smere (20/1)

Údržba a ošetrovanie

Pozor - Nebezpečenstvo poranenia!

Podl'a výrobcu motora musí:

■ splyňovač / vzduchový filter ukazovat' nahor (23)

Dodržiavajte návod na obsluhu výrobcu motora!

1. Vyberte nabíjačku zo skrinky batérie.
2. Odpojte kábel batérie od kábla motora ( 15).
3. Kábel batérie spojte s káblom nabíjačky (26).
4. Nabíjačku pripojte na elektrickú siet'. Napätie elektrickej siete sa musí zhodovat's prevádzkovým napätím nabíjačky.

Výmena motorového oleja

■ neodhadzujte do odpadu
- nevylievajte do kanalizácie
- nelejte na zem

Výmena vzduchového filtra

■ Dodržiavajte pokyny výrobcu motora.

■ Hnací pastorok na hriadeli prevodovky z času na čas naolejujte rozprašovacím olejom.

Prevodovka pohonu kolies je bezúdržbová.

Skladovanie

Pozor - Nebezpečenstvo výbuchu!

Zariadenia, batérie alebo akumulátory nelikvidujte do domového odpadu!
