4855 SP - Muruniiduk SOLO - Tasuta kasutusjuhend

Mark	Solo
Mudel	4855 SP
Toote tüüp	Muruniiduk
Toide	Bensiin (tavaline/pliiaba)
Mootori tüüp	4-taktiline
Süütamine	Käsitsi (kaabli käiviti) või elektriline (valik)
Lõikekõrguse reguleerimine	Tsentraalne või telje kaupa, mitu astet
Lõikefunktsioonid	Niitmine korviga, hakkimine (valik), külje väljavise (valik)
Murukorvi maht	Taseme indikaatoriga
Ülekanne	Rattad (valik) või Vario (valik)
Ohutus	Ohutusvarras, deflektorikate, automaatne mootori seiskamine
Hooldus	Puhastamine pärast iga kasutamist, tera teritamine/vahetamine, õlivahetus, õhufilter, süüteküünal
Varuosad	Tera, õhufilter, süüteküünal, rihm, aku (elektriline käiviti)
Garantii	Seaduslik vastavalt osturiigile
Remonditavus	Volitatud teeninduskeskus
Kasutusjuhend	344 lehekülge, saadaval mitmes keeles

Korduma kippuvad küsimused - 4855 SP SOLO

Kuidas käivitada Solo 4855 SP muruniidukit?

Käsitsi käivitamiseks seadke gaasihoob maksimaalsesse asendisse, tõmmake ohutusvarras rooli poole ja hoidke seda, seejärel tõmmake kiiresti käivituskaablist. Elektrilise käivituse (valik) korral keerake süütevõtit pärast hoova seadmist asendisse START.

Kuidas reguleerida lõikekõrgust?

Tsentraalne reguleerimine toimub nuppu all hoides ja käepidet alla lükates madalama lõike jaoks või üles lükates kõrgema lõike jaoks. Telje reguleerimisel tuleb vabastushooba vajutada ja liigutada see soovitud astmele.

Millist bensiini kasutada?

Kasutage tavalist pliiaba bensiini. Ärge kasutage segatud bensiini. Järgige ka mootori tootja soovitusi õli kohta (umbes 0,6 L).

Kuidas murukorvi tühjendada?

Tõstke deflektoriklap, haakige korv lahti ja tõmmake see tahapoole. Tühjendage see, seejärel asetage tagasi, tõstes uuesti deflektoriklap, et see tugedesse haakida.

Kas ma saan niidukit kasutada ilma murukorvita?

Jah, kuid ainult siis, kui deflektoriklap töötab (vedru on heas seisukorras). Muru väljutatakse alla ja tahapoole.

Kuidas hooldada lõiketera?

Lülitage mootor välja, eemaldage süüteküünla kaabel ja kandke kindaid. Teritamiseks või vahetamiseks pöörduge volitatud teeninduskeskusesse. Tasakaalustamata tera võib põhjustada vibratsiooni.

Mida teha, kui niiduk ei käivitu?

Kontrollige bensiini taset, gaasihoova asendit, süüteküünalt, õhufiltrit ja akut (kui elektriline käiviti). Proovige käivitada juba niidetud pinnal.

Kuidas niidukit puhastada?

Puhastage seadet pärast iga kasutamist, kasutamata veejoa. Kasutage harja või lappi. Vesi võib kahjustada süüdet või karburaatorit.

Rataste ülekanne ei tööta, mida teha?

Reguleerige Bowdeni kaablit keerates reguleerimisorganit kaablil. Kui see ei aita, kontrollige rihma või rataste seisukorda. Vajadusel pöörduge teeninduskeskusesse.

Kust leida varuosasid?

Pöörduge volitatud teeninduskeskusesse või spetsialiseeritud edasimüüjasse. Kasutage ohutuse ja korrektse töö tagamiseks ainult originaalvaruosasid.

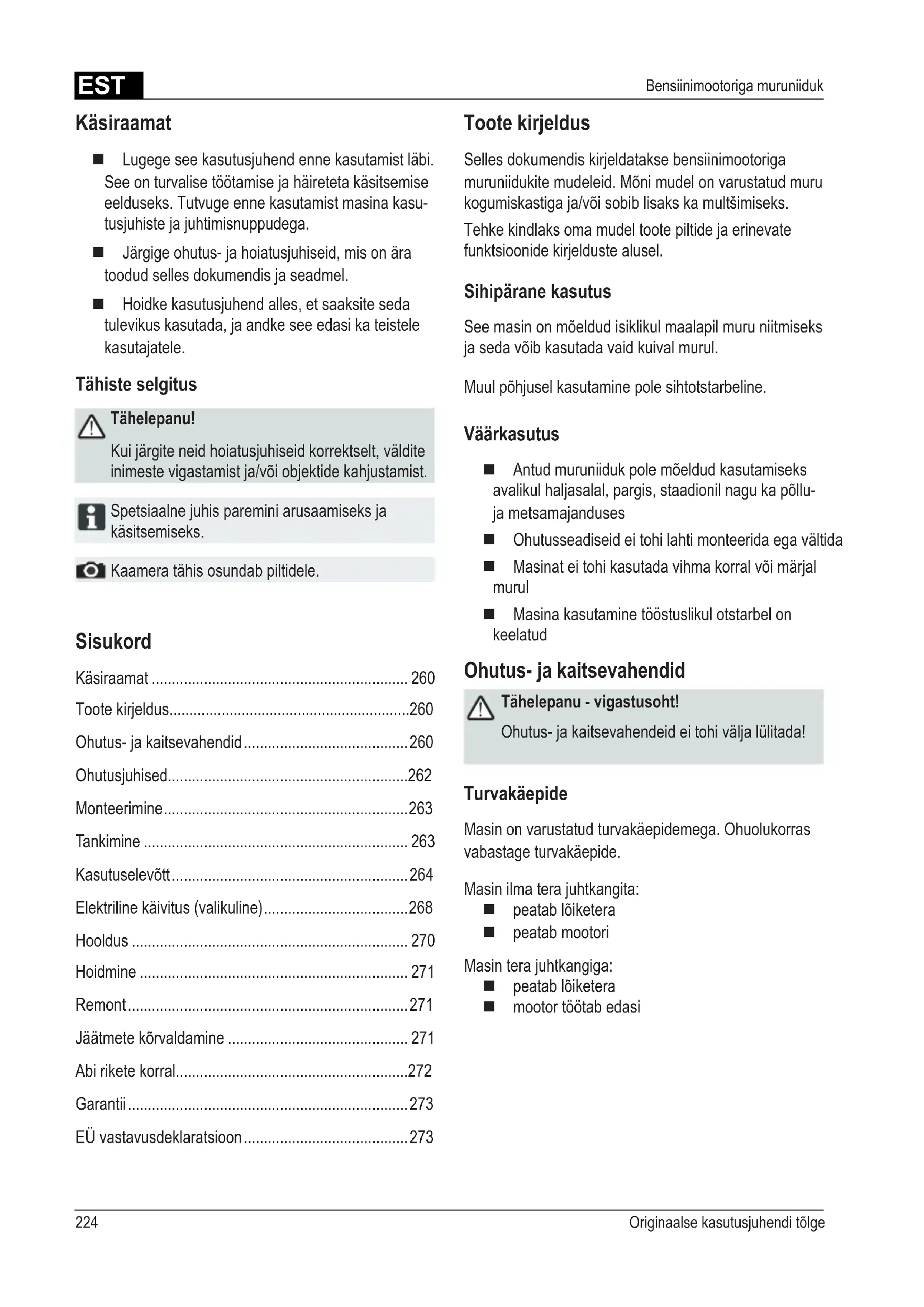

KASUTUSJUHEND 4855 SP SOLO

■ Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja häireteta käsitsemise eelduseks. Tutvuge enne kasutamist masina kasutusjuhiste ja juhtimisnuppudega.
Järgige ohutus- ja hoiatusjuhiseid, mis on ära toodud selles dokumendis ja seadmel.
Hoidke kasutusjuhend alles, et saaksite seda tulevikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusjuhiseid korrektselt, väldite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Kaamera tähis osundab piltidele.

Sisukord

Käsiraamat 260

Toote kirjeldus....260

Ohutus- ja kaitsevahendid 260

Ohutusjuhised....262

Monteerimine....263

Tankimine 263

Kasutuselevõtt....264

Elektriline käivitus (valikuline)......268

Hooldus 270

Hoidmine 271

Remont....271

Jäätmete körvaldamine 271

Abi rikete korral....272

Garantii....273

EÜ vastavusdeklaratsioon 273

Toote kirjeldus

Selles dokumendis kirjeldatakse bensiinimootoriga muruniidukite mudeleid. Mõni mudel on varustatud muru kogumiskastiga ja/või sobib lisaks ka multšimiseks.

Tehke kindlaks oma mudel toote piltide ja erinevate funktsioonide kirjelduste alusel.

Sihipärane kasutus

See masin on mõeldud isiklikul maalapil muru niitmiseks ja seda võib kasutada vaid kuival murul.

Muul põhjusel kasutamine pole sihtotstarbeline.

Väärkasutus

Antud muruniiduk pole möeldud kasutamiseks avalikul haljasalal, pargis, staadionil nagu ka põlluja metsamajanduses
■ Ohutusseadiseid ei tohi lahti monteerida ega vältida
■ Masinat ei tohi kasutada vihma korral või märjal murul
■ Masina kasutamine tööstuslikul otstarbel on keelatud

Ohutus- ja kaitsevahendid

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Turvakäepide

Masin on varustatud turvakäepidemega. Ohuolukorras vabastage turvakäepide.

Masin ilma tera juhtkangita:

■ peatab lõiketera
■ peatab mootori

Masin tera juhtkangiga:

■ peatab lõiketera
■ mootor töötab edasi

Klapp

Klapp kaitseb väljapaiskuvate osade eest.

1 Käivitusnöör 9 Lõikekõrguse reguleerija*
2 Start, stopp* 10 Tera juhtkang*
3 Peaülekanne* 11 Vario-ajam*
4 Turvakäepide 12 Käsiraamat
5 Ergonoomne kõrguse reguleerija* 13 Väljaviskesüsteem*
6 Täituvusnäidik* 14 Luuk*
7 Klapp* 15 Multšimiskiil*
8 Muru kogumiskast* 16 Electric alustada süüde
		17 Lühijuhend

Masina sümbolid

	Tähelepanu!Ülim ettevaatlikkus käsitsemisel.		Enne niitmist tömmake masinaküljest süüteküünla juhe välja.
	Lugege enne kasutuselevõttu kasutusjuhend läbi!		Lühijuhendabastage mootoripidur.
	Hoidke kõrvalseisjad ohupiirkonnast eemal!		LühijuhendLülitage peaülekanne sisse.
	Hoidke käed ja jalad masinast eemal!		LühijuhendMasina kaugjuhtimine Start / Stopp.
	Hoidke ohupiirkonnast eemal.

Elektrilise käivitusega masinate lisasümbolid

	Tähelepanu! Elektrilöögioht.
	Hoidke juhtmeid lõiketeradest eemal.
	Katkestage alati masina ühendus elektrivõrguga hooldustööde ajaks või kui juhe on kahjustada saanud.

Ohutusjuhised

Tähelepanu!

Seadme kasutamine on lubatud vaid tehniliste rikete puudumisel!

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Tähelepanu - tuleoht!

Tangitud masinat ei tohi jätta seisma ruumidesse, kus bensiiniaurud võiksid avatud leegi või sädemetega kokku puutuda!

Hoidke piirkond mootori, heitgaasi, aku, kütusepaagi jaoks murust, bensiinist, õlist puhas.

■ Hoidke kõrvalseisjad ohupiirkonnast eemal
■ Masina juht või selle käitaja vastutab önnetuste eest teiste inimestega või nende omandiga
Lapsed või ka teised inimesed, kes pole käsiraamatut lugenud, ei tohi seda masinat kasutada
Järgige kohalikke tingimusi, mis on seatud käitaja vanusele
■ Masina kasutamine alkoholi, narkootikumide või medikamentide mõju all on keelatud

■ Kandke kohaseid tööriideid

pikad püksid
jalanõud, mis püsivad kindlalt jalas ja pole libedad
kuulmiskaitse

■ asetage töö ajaks pähe

jälgige, et olete tasasel pinnal

niitke nõlva juures alati muruga risti, mitte kunagi üles-alla liikudes

• ärge niitke nõlvadel, mille tõusunurk on rohkem kui 20°
  ■ eriti ettevaatlik tuleb olla pööramisel

■ Niita võib ainult küllaldase päevavalguse või kunstliku valgustuse korral

■ Hoidke keha, liigesed ja riided masinast eemal

■ Järgige tööajale seatud riiklikke tingimusi

■ Töövalmis masina järelvalveta jätmine on keelatud

■ Niita võib ainult terava lõiketeraga

■ Masina käitamine kahjustunud kaitseseadete/kaitsevõredega on keelatud

■ Masina käitamine ilma täielikult integreeritud kaitsseseadeteta on keelatud (nt: klapp, muru kogumisseade)

■ Vaadake enne masina iga kasutuskorda, et see pole kahjustada saanud; enne uut kasutuskorda tuleb kahjustatud varuosad lasta välja vahetada

Seisake mootor ning oodake kuni masin on täielikult seiskunud ja tömmake süüteküünla juhe välja

■ masina juurest lahkudes
pärast rikete esinemist
■ enne blokeeringute vabastamist
■ enne ummistuste eemaldamist
pärast kokkupuudet võõrkehadega
kui seadmel esineb rikkeid või ebaharilikke vibratsioone

Enne muruniiduki taaskäivitamist ja sellega töötamist viige läbi põhjalik kontroll kahjustuste suhtes ja vajaduse korral ka parandustööd.

Ühendage taas süüteküünla juhe ja käivitage mootor

pärast rikke kõrvaldamist (vt rikete tabel) ja masina kontrollimist
pärast masina puhastamist

■ Kontrollige niidetavat pinda põhjalikult enne muruniiduki kasutamist ning eemaldage kõik võõrkehad

■ Olge veelgi tähelepanelikum, kui pöörate muruniidukit ümber või tömbate seda enda suunas

■ Masinaga üle takistuste liikumine on keelatud (nt oksad, puujuured)

■ Eemaldage niidetud rohi alles siis, kui mootor on seisatud
Lülitage mootor/lõiketera välja, kui ületate murupinna, mida te niita ei soovi
■ Masina tõstmine või kandmine on keelatud, kui mootor veel töötab
Kui lisate parasjagu bensiini või mootoriõli, siis on söömine ja joomine keelatud
■ Vältige bensiiniauru sissehingamist
■ Juhtige seadet sammukiirusel
■ Enne kasutamist kontrollida, kas mutrid, kruvid ja poldid on kindlalt kinni

Monteerimine

Järgige kaasa antud monteerimisjuhendit.

Tähelepanu!

Masinat tohib käsitseda alles siis, kui see on täielikult kokku monteeritud.

Tankimine

Enne muruniiduki kasutuselevõttu tuleb seda tankida.

Hoiatus - tuleoht!

Bensiin ja öli süttivad väga kergesti!

Järgige alati kaasa antud mootori tootja kasutusjuhendit.

Varustus

	Bensiin Mootoriõli
Tüüp bensiin /	pliivaba vt mootori tootja nõudeid
Täitekogus vt	mootori tootja nõudeid	ca 0,6 l

Ohutus

Hoiatus!

Mootori töötamine suletud ruumides on keelatud. Mürgistusoht!

■ Hoidke bensiini ja öli vaid nende jaoks ette nähtud mahutites
■ Lisage ja eemaldage bensiini ja öli vaid jahtunud mootori korral vabas öhus
■ Bensiini või öli lisamine on keelatud, kui mootori veel töötab
■ Paagi ületäitmine on keelatud (bensiin paisub)
■ Tankimise ajal on suitsetamine keelatud
Kütusepaagi korgi avamine on töötava või kuuma mootori ajal keelatud
Kui paak või selle kork on kahjustunud, tuleb see välja vahetada
■ Sulgege kütusepaagi kork alati tugevalt
■ Kui bensiin on välja voolanud:

■ mootori käivitamine on keelatud
vältige süütesüsteemiga katsetamist
puhastage masin

■ Kui mootoriõli on välja voolanud:

■ mootori käivitamine on keelatud
- eemaldage välja voolanud mootoriõli sideaine või lapiga ning visake need korrektselt ära
puhastage masin

Kasutatud öli puhul on keelatud:

■ koos prügiga ära visata
■ kanalisatsioonisüsteemi, äravoolutorusse või maapinnale valada

Soovitame viia vana öli suletud mahutis taaskasutuskeskusesse või klienditeeninduspunkti.

Bensiini lisamine

1. Keerake maha kütusepaagi kork, asetage puhtale pinnale.
2. Kasutage bensiiniga täitmiseks lehtrit.
3. Sulgege kütusepaagi ava korralikult ja puhastage.

Mootoriõliga täitmine

1. Keerake maha ölipaagi kork, asetage see puhtale pinnale.
2. Kasutage öliga täitmiseks lehtrit.
3. Sulgege õlipaagi ava korralikult ja puhastage.

Kasutuselevõtt

Tähelepanu!

Kui lõike- või kinnitusosad logisevad, need on kahjustada saanud või kulunud, siis ei tohi masinat kasutusele võtta! Enne iga kasutuselevõttu tuleb masin põhjalikult üle vaadata.

Kaamera sümbol järgmistel lehekülgedel viitab joonistele, Ik 4–7.

Lõikekõrguse reguleerimine

Tähelepanu - vigastusoht!

Lõikekõrgust võib reguleerida vaid siis, kui mootor on välja lülitatud ja lõiketera on paigal.

• Seadke alati köik rattad samale löikekörgusele.
• Lõikekõrguse reguleerimise funktsioon söltub mudelist.

Tsentraalne lõikekõrguse reguleerimine (☐)

1. Hoidke löikekörguse tsentraalse reguleerimise nuppu all (c/1).

Madalama muru jaoks vajutage tsentraalse reguleerimise käepide alla (61/2)
Körgema muru jaoks tömmake tsentraalse reguleerimise käepide üles (1/2)
Kuvatakse löikekörguse tsentraalse reguleerimise astet (2/3)

1. Vabastage nupp soovitud lõikekörgusel.

Lõikekõrguse reguleerimine telje kaupa või tsentraalselt (☐, 3)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule või paremale vastavalt soovitud lõikekõrgusele.
3. Fikseerige hoob.
4. Liigutage hoob köikide rataste puhul samasse positsiooni.

Üksikratta kiir- või tsentraalne reguleerimine (c)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule või paremale vastavalt soovitud lõikekõrgusele.
3. Fikseerige hoob.
4. Liigutage hoob kõikide rataste puhul samasse positsiooni.

Niitmine muru kogumiskastiga

Tähelepanu - vigastusoht!

Muru kogumiskasti võib eemaldada või tagasi asetada vaid siis, kui mootor on välja lülitatud ja kui lõiketera seisab.

1. Tõstke klapp üles ja riputage muru kogumiskast hoidikusse (€).

Täituvusnäidik

Täituvusnäidik on öhuvoolust tulenevalt niitmise ajal üleval (ka).

Kui muru kogumiskast on täis, on täituvusnäidik all (b). Muru kogumiskasti tuleb tühjendada.

Muru kogumiskasti tühjendamine

1. Töstke klapp üles.
2. Võtke muru kogumiskast hoidikust ja tömmake välja (☐).
3. Tühjendage muru kogumiskasti.
4. Tõsta klapp üles ja riputage muru kogumiskast taas hoidikusse (1).

Niitmine ilma muru kogumiskastita

Tähelepanu!

Niita tohib vaid siis, kui muru kogumiskastita klapi vedruklamber funktsioneerib korralikult.

Klapp kinnitub vedrujõul muruniiduki korpuse külge. Sel juhul ei visata niidetud muru tagant välja.

Multšimine koos multšimiskiiluga (valikuline)

Multšimisel ei koguta niidetud muru kokku, vaid see jääb pinnale maha. Multš kaitseb maapinda kuivamise eest ning varustab seda toitainetega.

Parima tulemuse saavutate, kui niidate regulaarselt umbes 2 cm. Ainult noor muru pehme lehekattega köduneb kiiresti.

■ Muru körgus enne multšimist: maks 8 cm
■ Muru körgus pärast multšimist: min 4 cm

Kohandage sammukiirus multšimisele vastavaks, ärge köndige liiga kiiresti.

Multšimiskiilu rakendamine

Tähelepanu - vigastusoht!

Multšimiskiilu võib sisestada või eemaldada vaid siis, kui mootor on välja lülitatud ja kui lõiketera seisab.

1. Muru kogumiskasti eemaldamine (6)
2. Tõstke klapp üles ja sisestage väljaviskešahti multšimiskiil (☐). Riiv peab fikseeruma.

Kui multšimiskiil ei fikseeru, võib süsteem ja lõiketera kahjustada saada.

Eemaldage multšimiskiil

1. Töstke klapp üles.
2. Vabastage multšimiskiilu riiv ( 671).
3. Tõmmake multšimiskiil välja ( 872).

Niitmine külgväljaviskega (valikuline)

Tähelepanu - vigastusoht!

Külgväljaviskesüsteemi vöib eemaldada vöi tagasi asetada vaid siis, kui mootor on välja lülitatud ja kui löiketera seisab.

Külgväljaviskesüsteemi sisestamine

1. Eemaldage muru kogumiskast ja sisestage multšimiskiil.
2. Töstke külgväljaviskesüsteemi kate üles ja hoidke seda kinni (C/1).
3. Sisestage külgväljaviskekanal ( 072).
4. Sulgege kate aeglaselt. Kate kaitseb külgväljaviskekanalit väljakukkumise eest.

Eemaldage külgväljaviskesüsteem

1. Töstke külgväljaviskesüsteemi kate üles ja hoidke seda kinni (C9/1).
2. Eemaldage külgväljaviskesüsteem ja sulgege kate (9/2).

Käepideme kohandamine (valikuline)

1. Hoidke tala kinni ja vabastage mölemad klambrid (©10).
2. Viige tala soovitud asendisse.
3. Sulgege klambrid.

Mootori käivitamine

Tähelepanu - mürgistusoht!

Mootori töötamine suletud ruumides on keelatud.

Tähelepanu - vigastusoht!

Masina kallutamine käivitamisel on keelatud.

• Käivitage mootor vaid siis, kui löiketera on monteeritud (löiketera tsentrifugaalmass)
• Töösooja mootori käivitamisel on öhuklapi või ujutusnupu kasutamine KEELATUD
• Regulaatori seadistusi ei tohi mootoril muuta

■ Masina käivitamine on keelatud, kui väljaviskekanal pole ühe järgneva osaga kaetud:

muru kogumiskast
klapp
multšimiskiil

Käivitage käivituslüliti ettevaatlikult ja vastavalt tootja juhistele
■ Jälgige, et teie jalad on löikemasinast küllalt kaugel
■ Käivitage masin madalama muru peal

Manuaalne käivitamine

kaugjuhtimisega masin, koos õhuklapiga

1. Seadke kiirendushoob asendisse max N(100).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (16) – turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (17).
4. Pärast mootori eelsoojendust seadke (ca. 15–20 sekundit) kiirendushoob min ja max vahelisse asendisse.

kaugjuhtimisega masin, ilma ujutusnupu/õhuklapita

1. Seadke kiirendushoob asendisse max (12/1).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (16) - turvakäepide ei fikseeru.
3. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (17).
4. Pärast mootori eelsoojendust seadke (ca. 15–20 sekundit) kiirendushoob min ja max vahelisse asendisse.

kaugjuhtimisega masin, ujutusnupuga (16)

1. Seadke kiirendushoob asendisse max (12/1).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (15). Kui temperatuur on alla 10 °C, siis vajutada ujutusnuppu 5x.
3. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (16) - turvakäepide ei fikseeru.
4. Tömmake käivitusnöör hoogsalt välja ja seejärel laske sel end aeglaselt tagasi kerida (17).
5. Niipea kui mootor töötab, seadke kiirendushoob soovitud mootori pöörete arvu saavutamiseks min ja max vahelisse asendisse.

Elektriline käivitus (valikuline)

Elektriline käivitus koos ujutusnupuga (13)

1. Seadke kiirendushoob asendisse „START“ (43/1).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (15). Kui temperatuur on alla 10 °C, siis vajutada ujutusnuppu 5x.
3. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (16) – turvakäepide ei fikseeru.
4. Keerake süütevõtit süütelukus paremale lõpuni välja (18).
5. Niipea kui mootor töötab, laske süütevõti lahti (liigub tagasi asendisse „0“).
6. Seadke kiirendushoob vastavalt mootori soovitud pöörete arvu saavutamiseks min ja max vahelisse asendisse.

Elektriline käivitus ilma ujutusnupu/õhuklapita (13)

1. Seadke kiirendushoob asendisse „START“ (Q3/1).
2. Viige turvakäepide põhikäepideme vastu ja hoidke seda kinni (16) – turvakäepide ei fikseeru.
3. Keerake süütevõtit süütelukus paremale lõpuni välja (8).
4. Niipea kui mootor töötab, laske süütevõti lahti (liigub tagasi asendisse „0“).
5. Seadke kiirendushoob vastavalt mootori soovitud pöörete arvu saavutamiseks min ja max vahelisse asendisse.

Tera juhtkang (valikuline)

Tera juhtkangiga saab lõiketera lahti ja kinni põkata samal ajal kui mootor töötab.

Lõiketera kinni põkkamiseks

1. Liigutage turvakäepide põhikäepideme vastu ja hoidke seda kinni (246) - Turvakäepide ei fikseeru.
2. Lükake põkkamishoob alusest eemale (10/1) - Lõiketera põkatakse kinni.

Lõiketera lahti põkkamine.

1. Vabastage turvakäepide ( 2).

2. Lõiketera põkatakse lahti.

3. Põkkamishoob liigub tagasi algasendisse (14/2).

Mootori väljalüliamine

Tera juhtkangita masin

1. Asetage kiirendushoob asendisse min ( 12/2)
2. Vabastage turvakäepide ( 22).

- Mootor lülitub välja.

Tähelepanu - raskete lõikevigastuste oht!

Mootor võib veel pärast väljalülitamist edasi töötada. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Masin tera juhtkangiga

1. Vabastage turvakäepide ( 📄).
2. Seadke kiirendushoob asendisse min (12/2).

- Mootor lülitub välja.

Tähelepanu - raskete lõikevigastuste oht!

Mootor võib veel pärast väljalülitamist edasi joosta. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Peaülekanne (valikuline) (20)

Tähelepanu!

Lülitage ülekanne sisse vaid töötava mootori korral.

Peaülekande sisselülitamine

1. Viige ülekande sisselülituskäepide peatala vastu ja hoidke seda kinni (19) – ülekande sisselülituskäepide ei fikseeru.
2. Peaülekanne lülitub sisse.

Peaülekande väljalülitamine

1. Vabastage ülekande sisselülituskäepide (24).
2. Peaülekanne lülitatakse välja.

Vario-ajam (Speed Control) (valikuline)

Aktiveerige hoob vaid töötava mootori korral. Aktiveerimine ilma mootori ülekandeta vöib ajami mehhanismi kahjustada.

Kõrgema kiiruse jaoks tömmake hooba (20) suunas (0/2)
Madalama kiiruse jaoks tömmake hooba (20) suunas (0/1)

Kohandage sõidukiirust alati vastavalt pinna- ja murutingimustele.

Hooldus

Tähelepanu - vigastusoht!

• Enne mis tahes hooldustöid tuleb mootor välja lülitada ning süüteküünal välja tömmata.
• Mootor vöib veel pärast väljalülitamist edasi joosta. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.
• Kandke alati töökindaid, kui hooldate löikeseadme!

■ Kontrollige muru kogumisseadet regulaarselt, et see funktsioneeriks ja pole kulunud
■ Puhastage masinat pärast iga kasutuskorda
■ Masina pritsimine veega on keelatud Sisseimbuv vesi võib põhjustada rikkeid (süüteseade, karboraator)
■ Kontrollige lõiketera regulaarselt kahjustuste eest
■ Asendage vigane mürasummuti alati välja

Niiduki kallutamine

Vastavalt mootori tootjale peab:

■ karburaator/õhufilter olema ülespoole suunatud (23)
■ süüteküünal olema ülespoole suunatud (24)

Järgige mootori tootja kasutusjuhendit!

Lõiketera teritamine / väljavahetamine

Nüri või kahjustunud lõiketera võib teritada / uuendada lasta ainult klienditeeninduses või volitatud kvalifitseeritud personali poolt
■ Nüri lõiketera tuleb tasakaalustada

Tähelepanu!

Tasakaalustamata tera põhjustab tugevaid vibratsioone ja võib kahjustada muruniidukit.

Käivitusaku laadimine (valikuline)

Käivitusaku ei nõua hooldust ja see laeb end tavaliselt niidukis töötades.

Eriolukordades peab kasutaja akut ise laadima:

■ Enne niiduki esmakordset kasutuselevõttu
■ Aku tühjendamine enne talvepuhkust või pikemat seismist (> 6 kuud)

Laadimine:

1. Võtke akulaadija aku kastist.
2. Eemaldage akukaabel mootorikaabli küljest (25).
3. Ühendage akukaabel akulaadija kaabliga (26).
4. Ühendage akulaadija vooluvõrguga. Vooluvõrgu pinge peab akulaadija võrgupingele vastama.

Laadimisaeg on ca. 36 tundi.

Kasutada võib ainult kaasa antud originaalset akulaadijat.

Tähelepanu!

• Käivitusakut võib laadida vaid kuivas, hästi ventileeritud ruumis.
• Muruniiduki kasutamine laadimise ajal on keelatud.

Mootori hooldus

Mootoriõli vahetamine

1. Öli kogumiseks asetage valmist sobiv mahuti.
2. Laske ölil läbi öli täiteava täielikult välja joosta või pumbake välja.

Visake kasutatud mootoriöli keskkonnasöbralikult ära!

Soovitame viia vana öli suletud mahutis taaskasutuskeskusesse või klienditeeninduspunkti.

Vana õli ei tohi

• koos prügiga ära visata
• valada kanalisatsiooni või äravoolutorusse
• maapinnale valada

Öhufiltri vahetamine

■ Järgige mootori tootja nõudeid.

Süütekünün la vahetamine

■ Järgige mootori tootja nõudeid.

Peaülekanne (valikuline)

Ühendage köritrossiga

Kui töötava mootori ajal ei ole võimalik peaülekannet enam sisse- või välja lülitada, tuleb antud kõritrossi järele anda.

Tähelepanu!

Kõritrossi võib liigutada vaid siis, kui mootor on välja lülitatud.

1. Seadke kõritrossi reguleeritav osa noole suunas (97).
2. Seadistuse kontrollimiseks käivitage mootor ja lülitage sisse peaülekanne.
3. Kui peaülekanne ikka veel ei tööta, tuleb muruniiduk klienditeenindusse või volitatud kvalifitseeritud personali juurde viia.

Peaülekanne on hooldusvaba.

Hoidmine

Tähelepanu - plahvatusoht!

Masinat ei tohi avatud leegi või kuumaallika juures hoida.

■ Laske mootoril jahtuda
■ Ruumi säästvaks hoidmiseks tuleb põhikäepideme üles tõsta (8)
■ Hoidke seade kuivas kohas ja laste ning mittekompetentsete isikute käeulatusest välja
■ Käivitusaku hoidmine külma eest kaitstuna
■ Käivitusakut tuleb aeg-ajalt uuesti laadida
■ Tühjendage kütusepaaki
■ Tõmmake süüteküünal välja

Remont

Parandustöid vöib teha vaid klienditeenindus vöi volitatud kvalifitseeritud personal.

Jäätmete körvaldamine

Kulunud seadme, patareide või akude äraviskamine majapidamisprügiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ära visata.

Abi rikete korral

Tähelepanu!

Tera ja mootori võlli ei tohi omavahel joondada.

Rike Lahendus
Mootor ei hakka tööle · Lisage bensiiniSeadke kiirendushoob asendisse „Start“Lülitage sisse öhuklappViige mootori lülituskäepide peatala vastuKontrollige süüteküünlaid, vajadusel vahetage väljaPuhastage öhufiltritPöörake niiduki tera vabaltLaadige käivitusakutKäivitage niidetud pinnal
Mootori võimsus langeb · Reguleerige lõikekõrgustTeritage/uuendage niiduki teraPuhastage väljaviskekanalit/korpusetPuhastage öhufiltritVähendage töökiirust
Ebaühtlane lõikus · Teritage/uuendage niiduki teraReguleerige lõikekõrgust
Muru kogumiskast ei täitu küllaldaselt	Reguleerige lõikekõrgustLaske murul kuivadaTeritage /uuendage niiduki teraPuhastage muru kogumiskasti võrePuhastage väljaviskekanalit/korpust
Peaülekanne ei tööta · Andke kõritrossist järeleVigane kiilrihmVõtke ühendust klienditeeninduse-töökojagaEemaldage mustus peaülekandelt, hammasrihmalt ja ajamiltMäärige pöördnukkidega vabakäigusidurit (tasshammasratas veetaval völlil)määrdega
Rattad ei tööta, kui ajam on sisselülitatud	Kinnitage rattakruvid tugevamaltVigane rattarummVigane kiilrihmVõtke ühendust klienditeeninduse töökojaga
Masin vibreerib ebatavaliselt tugevalt	Kontrollige niiduki tera

Rikete korral, mida pole selles tabelis või mida te ise kõrvaldada ei saa, pöörduge meie volitatud klienditeeninduse poole.

■ Alati on oluline, et kontrolli viib lävi kvalifitseeritud personal, kui:

sõitsite takistuse otsa
■ mootor seiskus ootamatultl
ajami on kahjustatud
- kiilrihma on vigane
tera on paindunud
■ mootori völl on paindunud

EÜ vastavusdeklaratsioon

■ vt monteerimisjuhendit

Garantii

Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistähtaega, kas parandades või asendades lisatarvikud. Aegumistähtaeg sõltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgnevatel juhtudel: Garantii kaotab kehtivuse järgnevatel juhtudel:

■ Asjakohane seadme käsitsemine
■ Kasutusjuhendi järgimine
■ Originaalvaruosade kasutamine

■ Seadme paranduskatsed
■ Seadme tehniline muutmine
■ Mittesihtotstarbeline kasutamine (nt tööstuslik või kommunaalne kasutus)

Garantii ei kehti järgnevatel juhtudel:

■ Laki kahjustus, mis tekib seadme tavapärasel kasutamisel
Kulunud osad, mis on varuosade kaardil märgitud raamiga XXXXX (X)

Põlemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, pöörduge garantiilehe ja ostutšekiga vahendaja või lähima volitatud klienditeeninduse poole. Selle garantii alusel ei saa müüja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.

Par šo rokasgrāmatu
