NÁVOD K OBSLUZE DDLE LCD 27 AEG

Elektronicky regulovaný průtokový ohřívač

Návod k používání a montáži 59

1. Obecné pokyny....60
2. Bezpečnost....60
3. Popis prístroje 61
4. Nastavení....61
5. Čištění, péče a údržba 61
6. Odstranění problémů....61

INSTALACE

1. Bezpečnost....62
2. Popis prístroje 62
3. Příprava....62
4. Montáž 63
5. Uvedení do provozu 67
6. Uvedení mimo provoz ....67
7. Odstraňování poruch....68
8. Údržba....69
9. Technické údaje....69

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

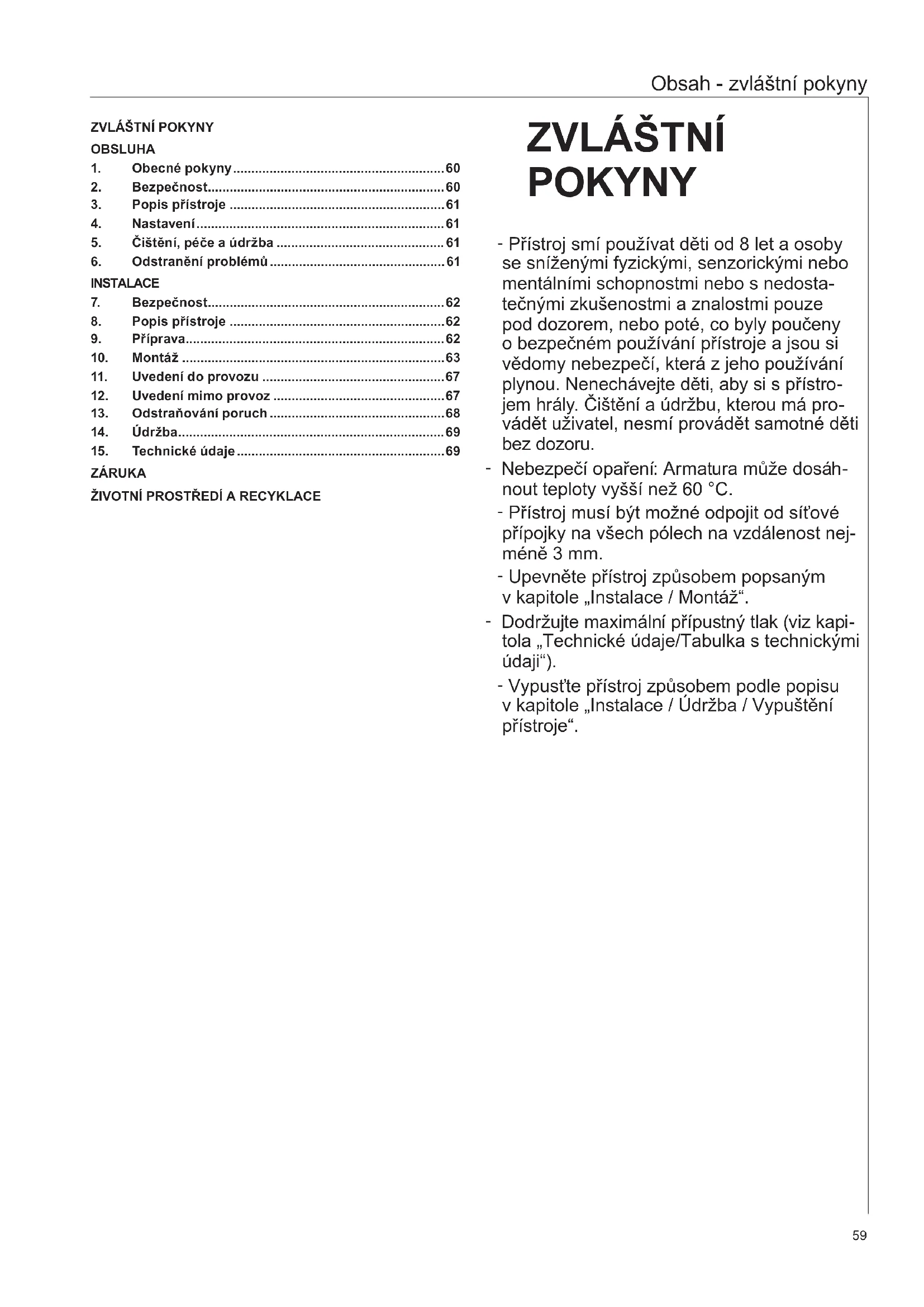

ZVLÁŠTNÍ POKYNY

- Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedosta- tečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístro- jem hrály. Čištění a údržbu, kterou má pro- vádět uživatel, nesmí provádět samotné děti bez dozoru.

• Nebezpečí opaření: Armatura může dosáhnout teploty vyšší než 60 °C.
• Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.
• Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž“.
• Dodržujte maximální přípustný tlak (viz kapi-tola „Technické údaje/Tabulka s technickými údaji“).
• Vypustte prístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění prístroje“.

OBSLUHA

1. Obecné pokyny

Kapitoly „Zvláštní pokyny“ a „Obsluha“ jsou určeny uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

» Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol Druh nebezpeči
	Úraz
	Úraz elektrickým proudem
	Popálení(popálení, opaření)

1.1.3 Uvozující slova

UVOZUJICISLOVO	Význam
NEBEZPEČI Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobra- zeným vedle.

» Texty upozornění čtěte pečlivě.

Symbol Význam
	Věcné škody (poškození přístroje, následné škody, poškození životního prostředí)
	Likvidace přístroje

» Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.

Tlakové zařízení slouží k ohřevu pitné vody nebo k dodatečnému ohřevu předehřáté vody. Přístroj může zásobovat jedno nebo několik odběrných míst.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodů k používanému příslušenství.

2.2 Všeobecné bezpečnostní pokyny

POZOR popálení

Armatura může za provozu dosáhnout teploty vyšší než 60 °C.

Pokud je výstupní teplota vyšší než 43 °C hrozí nebezpečí opaření.

POZOR popálení

Teplota teplé vody se může za provozu s předehřátou vodou, např. ze solárního systému, lišit od nastavené požadované teploty.

VÝSTRAHA úraz

Přístroj směji používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmi provádět samotné děti bez dozoru.

Pokud přístroj používají děti nebo osoby s omezenými tělesnými, senzorickými nebo duševními schopnostmi, doporučujeme trvalé omezení teploty. Omezení si můžete nechat nastavit autorizovaným servisem.

Věcné škody

Uživatel musí přístroj a armaturu chránit před mrazem.

2.3 Označení CE

Označení CE dokládá, že přístroj splňuje všechny základní podmínky:

• Směrnice o elektrických zařízeních nízkého napětí
  Směrnice o elektromagnetické kompatibilitě Maximální dovolená impedance sítě je uvedena v kapitole „Technické údaje“.

2.4 Kontrolní symbol

Viz typový štítek na přístroji.

Potvrzení a osvědčení platná v jednotlivých zemích: Německo

K přístroji je vydáno na základě místních stavebních předpisů všeobecné osvědčení stavebního dozoru jako potvrzení o použitelnosti z hlediska hlučnosti.

AEG HOL DIN 4109 PA-IX 6814/I MPA NRW.

3. Popis prístroje

Elektronicky regulovaný průtokový ohřivač s automatickou úpravou výkonu udržuje teplotu vody na výtoku konstantní až na hranici výkonu. Následně se teplota volí na odběrné baterii.

Topný systém

Topný systém s holou spirálou je vybaven plastovým tlakovým plástěm. Topný systém je vhodný pro vodu s nízkým i vyšším obsahem vápenných solí, systém je do značné míry necitlivý vůči zanášení vodním kamenem. Topný systém zajišťuje rychlou a účinnou přípravu teplé vody.

Upozornění

Přístroj je vybaven zařízením, které rozpoznává, zda je v systému voda. Tím je zabráněno poškození topného systému. Pokud se za provozu dostane do přístroje vzduch, přístroj vypne na jednu minutu topný výkon a chrání tak topný systém.

4. Nastavení

Teplotu teplé vody na výtoku je možné nastavovat plynule. Zobrazí se zvolená teplota. Při teplotách nad 43 °C se změní barva displeje z modré na červenou jako upozornění na nebezpečí opaření.

D0000041982

» Otočte nastavovací tlačítko na zvolenou teplotu.

Upozornění

Pokud při zcela otevřeném odběrném ventilu a na- stavené maximální teplotě není dosaženo dostateč- né teploty na výtoku, znamená to, že přístrojem pro- téká více vody, než je schopen topný systém ohřát (přístroj je na hranici výkonu).

» Zmenšete množství vody na odběrném ventilu.

Doporučené nastavení při provozu s termostatickou armaturou

Nastavte teplotu na přístroji na maximální teplotu.

Po prerušení prívodu vody

Věcné škody

Po přerušení dodávky vody je nutné přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.

» Odpojte přístroj od napětí vypnutím pojistek.
» Otevřete armaturu na dobu jedné minuty, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné.
» Opět zapněte napájení ze sítě.

5. Čištění, péče a údržba

» Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie.
» Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene.

6. Odstranění problémů

Problém Příčina Odstranění
I když je ventil teplévody zcela otevřen,přístroj se nezapne.	Došlo k výpadku elek-trického napájení.	Zkontrolujte pojistkyvnitřní instalace.
	Průtokové množstvíje příliš nízké. Perlá-tor v armatuře nebosprchová hlavice jsouzaneseny vodnímkamenem nebo jsouznečištěné.	Vyčistěte perlátornebo sprchovou hlavi-ci a zbavte je vodníhokamene.
Není dosaženo po-žadované teploty >45 °C.Teplota vstupní stude-	Je přerušen přívodvody.	Odvzdušněte přístroja přívod studené vody(viz kapitola „Nasta-vení“).
	né vody je > 45 °C.	Snižte teplotu vstupnístudené vody.

Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc mu sdělte číslo (č. 000000-0000-00000), které je uvedeno na typovém štítku:

Nr.: 000000-0000-00000

D0000041614

INSTALACE

7. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody

Dodržujte maximální vstupní teplotu. Při vyšších teplotách může dojít k poškození přístroje. Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

7.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

Krytí IP 25 (ochrana proti stříkající vodě) je zaručeno pouze v případě odborně instalované kabelové průchodky.
- Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí je nezbytné vzít v úvahu nejnižší elektrický odpor vody (viz kapitola „Technické údaje / Oblasti použití / Převodní tabulka“). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.

8. Popis prístroje

8.1 Rozsah dodávky

Spolu s přístrojem dodáváme:

• Nástěnná závěsná lišta
- Svorníky se závitem, šrouby a hmoždinky pro zavěšení na zed'
• Montážní šablona
• 2 dvojité vsuvky (studená voda s uzavíracím ventilem)
• Plochá těsnění
• Kabelová průchodka (elektrické přívodní vedení na-hoře / dole)
- Šrouby / hmoždinky k připevnění zadní stěny v přípa-dě montáže na vodovodní přípojku na stěnu

8.2 Příslušenství

Armatura

ADEo 70 WD - tlaková armatura koupacích van

Montážní příslušenství

Instalační sada potrubí pro montáž pod umyvadlo UT 104, přípojky: na zed, G 3/8, horní. Vodovodní přípojky s liso-vaným šroubením 12 mm.

Univerzální montážní rám

Montážní rám s elektrickými přípojkami.

Potrubní instalační sada pro přístroje pod umyvadlo

Instalační sada k montáži pod umyvadlo je nezbytná, pokud potřebujete přípojky vody (G 3/8 A) nad přístrojem.

Instalační sada pro přesazení potrubí

Tato potrubní instalační sada s koleny je nezbytná, pokud chcete mít přístroj umístěný proti vodovodní přípojce se svislým přesazením o 90 mm směrem dolů.

Potrubní instalační sada k výměně plynového ohřívače vody

Potrubní instalační sada je nutná, pokud stávající instalace obsahuje přípojky plynového ohřívače vody (přípojka studené vody vlevo a přípojka teplé vody vpravo).

Zátěžové relé (LR 1-A)

Zátěžové relé k instalaci do elektrorozvodného systému umožňuje prioritní spínání průtokového ohřívače při současném provozu např. elektrických zařízení k ohřevu zásobníku.

ZTA 3/4 - centrální termostatická armatura

Termostatická armatura k centrálnímu předřazenému směšování vody, například u průtokového ohřívače se solárním systémem.

9. Příprava

9.1 Místo montáže

Věcné škody

Přístroj smí být instalován pouze v místnosti chráněné před mrazem.

» Přístroj montujte ve svislé poloze v blízkosti odběrného místa.
Přístroj je vhodný k montáži pod a nad umyvadlo.

Montáž pod umyvadlo

1 Přívod studené vody
2 Výtok teplé vody

Montáž nad umyvadlo

1 Přívod studené vody
2 Výtok teplé vody

Upozornění

» Namontujte přístroj na stěnu. Stěna musí mít dostatečnou nosnost.

9.2 Vodovodní instalace

• Pojistný ventil není nutný.
  » Důkladně vypláchněte vodovodní vedení.
  » Zkontrolujte, zda je dosaženo objemového průtoku (viz kapitolu „Technické údaje / Tabulka údajů“, zapnutí) k zapnutí přístroje. Není-li dosaženo objemo-vého průtoku, sejměte omezovač průtoku (viz kapitola „Montáž / Sejmutí omezovače průtoku“).
  » Zvyšte tlak ve vodovodu, pokud není dosaženo pri plně otevřeném odběrném ventilu potřebného objemového průtoku.

Armatury

Použijte vhodné tlakové armatury. Beztlakové armatury nejsou dovolené.

Upozornění

Uzavírací ventil na přívodu studené vody se nesmí používat k omezování průtoku. Slouží k uzavření přístroje.

Dovolené materiály vodovodního potrubí

• Přívod studené vody:
Žárově zinkovaná ocelová trubka, trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka
• Výstupní potrubí teplé vody:
Trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Věcné škody

V případě použití plastových potrubních systémů dodržujte maximální dovolenou vstupní teplotu a maximální dovolený tlak, uvedené v kapitole „Technické údaje / Tabulka údajů“.

Flexibilní přívodní vedení vody

» Při instalaci flexibilních přívodních vedení vody zamezte překroucení kolen s bajonetovými spoji v přístroji.
» Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.

10. Montáž

10.1 Standardní montáž

• Elektrická přípojka nahoře, instalace ve stěně (pod omítkou)
  • Vodovodní přípojka s instalací ve stěně (pod omítkou)
  • DDLE LCD 18/21/24: Příkon 21 kW, prednastavený Další možnosti montáže viz kapitola „Alternativní postupy montáže“:
  • Elektrická přípojka pod omítkou dole
  • Elektrická přípojka na zdi
  • Připojení zátěžového relé
• Montáž pod umyvadlo - přípojky vody nahoře
  • Vodovodní instalace na zdi
  • Provoz s předehřátou vodou
• Omezovač teploty

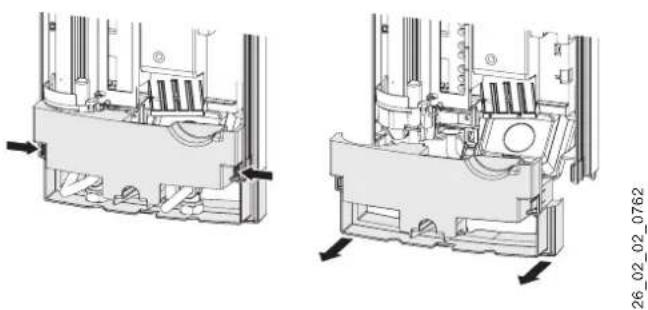

Otevření prístroje D0000041615

» Otevřete přístroj odblokováním pojistky.

» Demontujte zadní stěnu zatlačením obou pojistných háčků a stáhněte spodní díl zadní stěny dopředu.

Příprava přívodního kabelu

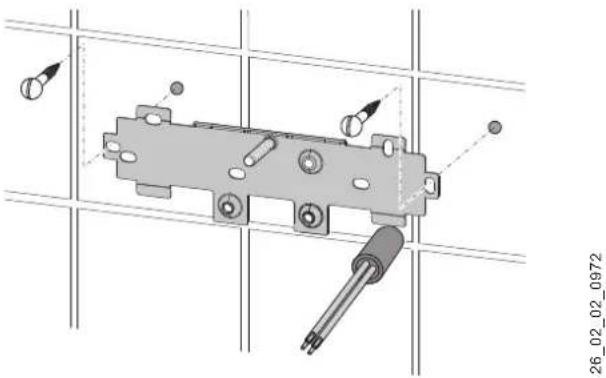

Montáž nástěnného závěsu

» Vyznačte pomocí montážní šablony vrtané otvory. V případě montáže s vodovodními přípojkami přímo na zdi musíte navíc označit upevňovací otvory ve spodní části šablony.
» Vyvrtejte otvory a upevněte zavěšovací konzolu na zed' pomocí 2 šroubů a 2 hmoždinek (šrouby a hmoždinky jsou součástí dodávky).
» Namontujte přiložené svorníky se závitem.
» Namontujte konzolu na zed'.

Montáž kabelové průchodky

» Namontujte kabelovou průchodku. Je-li průřez připojovacího kabelu > 6 mm², musíte otvor v kabelové průchodce zvětšit.

Instalace vodovodní přípojky

Věcné škody

Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

» Utěsněte a našroubujte dvojitou vsuvku.

Věcné škody

Uzavirací ventil na přívodu studené vody se nesmí používat k omezování průtoku.

Příprava zadní stěny

Věcné škody

! Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany.

Montáž prístroje

» Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou.
» Odstraňte z vodovodních přípojek ochranná transportní víčka.
» Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

» Přišroubujte trubky vodovodní přípojky s plochým těsněním na dvojité vsuvky.

Věcné škody

( ! ) Z důvodu funkce přístroje musíte instalovat sítko.

» Zkontrolujte pri výměně prístroje, zda je k dispozici sitko (viz kapitola „Údržba“).

Sejmutí / výměna omezovače průtoku

Upozornění Použijete-li armatury s termostatem, nesmí se ome- zovač průtoku sejmout.

90° 1 2

26_02_02_0771

1 Plastová tvarová podložka
2 Omezovač průtoku

» Sejměte omezovač průtoku a opět nasad'te plastovou tvarovku.

DDLE LCD 18/21/24: Výměna omezovače prů-toku

» Pokud vyberete príkon 24 kW, vyměňte vestavěný omezovač průtoku (bílé barvy) za dodaný omezovač průtoku (oranžové barvy, upevněný na trubce studené vody).

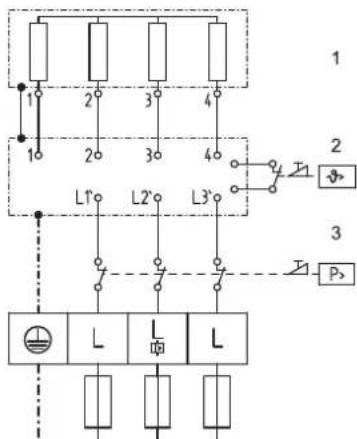

Připojení přívodu elektrické energie

VÝSTRAHA elektrický proud Veškerá elektrická zapojení a instalace provádějte podle předpisů.

VÝSTRAHA elektrický proud Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka v kombinaci s vyjímatelnou kabelovou vsuvkou. Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.

VÝSTRAHA elektrický proud Pamatujte, že přístroj musí být připojen k ochran- nému vodiči.

Věcné škody Dodržujte údaje uvedené na typovém štitku. Uvedené napětí se musí shodovat se síťovým napětím.

» Připojte elektrický přívodní kabel k síťové svorkovnici (viz kapitolu „Technické údaje / Schéma elektrického zapojení“).

DDLE LCD 18/21/24: Změna zapojení kódovacího konektoru

Přístroj je při dodání nastaven na 21 kW. Pokud si přejete přestavit jiný příkon, musíte provést následující kroky:

» Zasuňte kódovací konektor v souladu se zvoleným příkonem (volitelný příkon a jištění přístroje viz kapitola „Technické údaje / Tabulka s technickými údaji“).
» Zakřížkujte zvolený příkon na typovém štítku. K to-muto účelu použijte propisku.

Montáž spodní části zadní stěny

» Namontujte spodní díl zadní stěny do zadní stěny a zajistěte jej.
» Výrovnejte namontovaný přístroj povolením upevňovací páčky, vyrovnejte elektrickou přípojku a zadní stěnu a opět utáhněte upevňovací páčku. Pokud zadní stěna přístroje nepřiléhá, můžete přístroj dole upevnit dvěma dalšími šrouby.

10.2 Alternativy montáže

10.2.1 Elektrická přípojka pod omítkou dole

» Namontujte kabelovou průchodku.

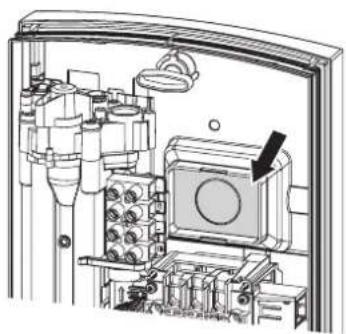

Věcné škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Vylomte průchodku kabelu na zadní straně. V přípa-dě potřeby odstraňte pilníkem ostré hrany.
» Přemístěte přívodní síťovou svorku v přístroji shora dolů.
» Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou.
» Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

10.2.2 Elektrická přípojka na zdi

Upozornění Při tomto způsobu připojení se mění krytí přístroje.

» Proved'te změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku.

Věcné škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Čistě vyřízněte nebo prorazte potřebnou průchodku v zadní stěně přístroje (umístění viz kapitola „Technické údaje / Rozměry a přípojky“). V případě potřeby odstraňte pilníkem ostré hrany.
» Ved'te elektrický přívodní kabel kabelovou průchodkou a připojte jej k síťové svorkovnici.

10.2.3 Připojení zátěžového relé

Zátěžové relé používejte v kombinaci s jinými elektrickými přístroji v elektrickém rozvodu, například s elektrickými akumulačními ohřívači. K vypnutí zátěže dochází při provozu průtokového ohřívače.

Věcné škody Připojte fázi, která spíná zátěžové relé, k označené svorce síťové svorkovnice v přístroji (viz kapitolu „Technické údaje / Schéma elektrického zapojení“).

10.2.4 Montáž pod umyvadlo - přípojky vody nahoře

Montáž přístroje pod umyvadlo s vodovodními přípojkami nahoře lze provést pomocí další sady trubek k montáži přístrojů pod umyvadlo. Pečlivě vylomte otvory pro vodovodní potrubí v zadní stěně a namontujte sadu potrubí.

10.2.5 Vodovodní instalace na zdi

Upozornění Při tomto způsobu připojení se mění krytí přístroje.

» Provedte změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K to-muto účelu použijte propisku.

» Namontujte vodovodní zátku s těsněním tak, aby došlo k uzavření přívodu pod omítkou.
» Namontujte vhodnou tlakovou armaturu.

» Zatlačte spodní díl zadní stěny do horního dílu zadní stěny.
» Přišroubujte přívodní trubky k přístroji.
» Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.

Věcné škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Provedte čisté vylomení průchozích otvorů ve víku přístroje. V případě potřeby odstraňte pilníkem ostré hrany.
» Nasad'te spodní díl zadní stěny pod připojovací trubky armatury a zajistěte jej.
» Přišroubujte přívodní trubky k přístroji.

10.2.6 Provoz s předehřátou vodou

Instalací centrální termostatické armatury můžete omezit maximální teplotu přítoku.

10.2.7 Omezovač teploty

POZOR popálení

Za provozu s předehřátou vodou mohou být nastavený omezovač teploty nebo ochrana před opařením neúčinné.

» V takovém případě omezte teplotu na předřazené centrální termostatické armatuře.

Omezení teploty na vnitřní straně víka přístroje lze nastavit na 43 °C.

» Nastavte omezení teploty na 43 °C.

Po aktivaci omezení teploty lze volit již jen teploty mezi 30 a 43 °C.

10.3 Dokončení montáže

» Otevřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.

11. Uvedení do provozu

VÝSTRAHA elektricky proud

Uvedení do provozu smí provádět pouze specializovaný odborník při dodržení bezpečnostních předpisů.

11.1 První uvedení do provozu

on

» Otevřete a uzavřete několikrát všechny připojené odběrné ventily, dokud nebudou rozvodná síť a přístroj odvzdušněné.
» Proved'te kontrolu těsnosti.
» Aktivujte bezpečnostní omezovač tlaku pevným stisknutím resetovacího tlačitka (přístroj je dodán s deaktivovaným bezpečnostním omezovačem tlaku).
» Zasuňte zástrčku kabelu regulátoru do elektronického systému.
» Namontujte víko přístroje a dbejte, aby se slyšitelně zajistilo. Ověřte usazení víka přístroje.
» Zapněte napájení ze sítě.
» Zkontrolujte funkci prístroje.

Předání přístroje

» Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání.
» Upozorněte uživatele na možná rizika, především na nebezpečí opaření.
» Předejte tento návod.

11.2 Opětovné uvedení do provozu

Odvzdušněte přístroj a přívod studené vody (viz kapitola „Nastavení“).

Viz kapitola „Prvotní uvedení do provozu“.

12. Uvedení mimo provoz

» Odpojte přístroj na všech półech od sítě.
» Vypust'te vodu z přístroje (viz kapitolu „Údržba“).

13. Odstraňování poruch

VÝSTRAHA elektrický proud Pokud chcete provést kontrolu přístroje, musí být přístroj připojen k sit'ovému napětí.

Možnosti zobrazení informací na diagnostické liště (LED)

	červená svítí při poruše
	žlutá svítí při ohřívání
	zelená	bliká: Přístroj připojený k síti

1 Diagnostická lišta

Porucha/stav diagnostické kontrol-ky LED	Příčina Odstranění
Průtok je příliš nízký. Sítko v přístroji je znečištěné. Vyčistěte sitko.
Nelze dosáhnout požadované teploty. Výpadek jedné fáze. Zkontrolujte pojistky vnitřní instalace.
Ohřev se nezapíná. Ve vodě je zjištěn vzduch a vypne krátkodobě topný výkon.		Přístroj se za minutu opět zapne.
Žádná teplá voda, indikátory nesvítí.	Vypnuly pojistky.	Zkontrolujte pojistky vnitřní instalace.
	Bezpečnostní omezovač tlaku provedl vypnutí.	Odstraňte příčinu závady (např. vadné tlakové pro-plachovací zařizení).
		Chraňte topný systém před přehřátím otevřenímventilu v odběrném místě za přístrojem na jednu minutu. Z topného systému tak bude vypuštěn tlak a dojde k ochlazení.
		Aktivujte bezpečnostní omezovač tlaku při hydraulickém tlaku stisknutím tlačítka reset (viz kapítola „První uvedení do provozu“).
	Závada elektronického systému.	Zkontrolujte elektroniku, v případě potřeby proved- te výměnu.
Kontrolky: bliká zelená nebo svítí	Závada elektronického systému.	Zkontrolujte elektroniku, v případě potřeby proved- te výměnu.
Žádná teplá voda při průtoku > 2,5 l/min.	Snímač průtoku DFE není nasazen.	Nasaďte znovu konektor snímače průtoku.
	Konektor snímače průtoku je vadný.	Zkontrolujte snímač průtoku a v případě potřeby jej vyměňte.
Kontrolky: svítí žlutá, bliká zelená Žádná teplá voda při průtoku > 2,5 l/min.	Byl aktivován bezpečnostní omezovač teploty nebo došlo k přerušení.	Zkontrolujte bezpečnostní omezovač teploty a v pří- padě potřeby jej vyměňte.
	Topný systém je vadný.	Změřte odpor topného systému a v případě potřeby odpor vyměňte.
	Závada elektronického systému.	Zkontrolujte elektroniku, v případě potřeby proved- te výměnu.
Kontrolky: žlutá svítí, zelená bliká	Snímač na výstupu je stažený nebo došlo k přetr- žení vedení.	Nasaďte snímač na výstupu a v případě potřeby jej vyměňte.
Kontrolky: Červená svítí, zelená bliká	Snímač studené vody je vadný.	Zkontrolujte elektroniku, v případě potřeby proved- te výměnu.
žádná teplá voda Není dosaženo požadované teploty > 45 °C.	Teplota přiváděné studené vody je vyšší než 45 °C.	Snižte teplotu studené vody, přiváděné do přístroje.
Kontrolky: Červená svítí, zelená bliká	Snímač na výstupu je vadný (zkrat).	Zkontrolujte snímač na výstupu a v případě potřeby jej vyměňte.

14. Údržba

VÝSTRAHA elektrický proud Při všech činnostech odpojte přístroj na všech pó- lech od sítě.

Vypuštění přístroje

Vodu z přístroje můžete vypustit z důvodu údržby nebo ochrany před zamrznutím.

VÝSTRAHA popálení Při vypouštění přístroje může vytékat horká voda.

» Uzavřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.
» Otevřete všechny odběrné ventily.
» Odpojte od prístroje vodovodní prípojky.
» Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.

Vyčistění sítka

V případě znečištění očistěte sítko ve šroubení přípojky studené vody. Uzavřete uzavírací ventil v přívodu studené vody, než sítko vyjmete, očistíte a opět namontujete.

15. Technické údaje

15.1 Rozměry a přípojky

226 190 b02 35 485 395 325 45 5 100 c06 c01 190

93 50 112

D0000017757

b02 Kabelová průchodka I
c01 Přívod studené vody Vnější závit G 1/2 A
c06 Výtok teplé vody	Vnější závit	G 1/2 A

Alternativní možnosti připojení

b04 35 b02 b03 40 b04 50 325 b04 50

D0000019778

b02	Kabelová průchodka I
b03	Kabelová průchodka II
b04	Kabelová průchodka III

15.2 Schéma elektrického zapojení

3/PE \~ 380-415 V

1 Topná tělesa
2 Bezpečnostní omezovač teploty
3 Bezpečnostní omezovač tlaku

Zátěžové relé LR 1-A

1 Řídici obvod stykače 2. přístroje (například elektrický akumulační ohřívač).
2 Rídicí kontakt, který se otevře po zapnutí průtokového ohřívače.

15.3 Výkon teplé vody

Výkon teplé vody závisí na napětí sítě, příkonu přístroje a teplotě přítoku studené vody. Jmenovité napětí a jmenovitý výkon najdete na typovém štítku (viz kapitola „Odstraňování problémů”).

15.4 Oblast použití / Převodní tabulka

Měrný elektrický odpor a měrná elektrická vodivost (viz kapitola „Tabulka s technickými údaji“).

Udaj podle normy pri 15 °C			20 °C			25 °C
Odpor ρ	Vodivost σ		Odpor ρ	Vodivost σ		Odpor ρ	Vodivost σ
≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm	≥ Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

15.5 Ztráty tlaku

Armatury

Tlaková ztráta armatur při objemovém průtoku 10 l/min
Páková baterie cca	MPa	0,04 - 0,08
Armatura s termostatem cca	MPa	0,03 - 0,05
Ruční sprcha cca	MPa	0,03 - 0,15

Dimenzování potrubní sítě

K výpočtu dimenzování potrubní sítě je pro přístroj doporučena tlaková ztráta 0,1 MPa.

15.6 Podmínky v případě poruchy

V případě poruchy může v instalaci krátkodobě vzniknout zatížení maximálně 95 °C při tlaku 1,2 MPa.

15.7 Údaje ke spotřebě energie

Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesignu výrobků v souvislosti se spotřebou energie (ErP).

DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Výrobce AEG Haustechnik AEG Haustechnik AEG Haustechnik
Zátěžový profil		S	S	S
Třída energetické účinnosti		A	A	A
Roční spotřeba proudu	kWh	477	477	481
Energetická účinnost	%	39	39	39
Nastavení teploty u výrobce	°C	60	60	60
Hladina akustického výkonu	dB(A)	15	15	15
Zvláštní pokyny k měření účinnosti		žádné	Informace na Pmax.	žádné

15.8 Tabulka údajů

		DDLE LCD 18			DDLE LCD 18/21/24			DDLE LCD 27
222392 222394 222395
Elektrotechnické údaje
Jmenovité napětí	V	380	400	415	380	400	415	380	400
Jmenovitý výkon	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Jmenovitý proud	A	24,7	26	27	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Jištění	A	25	25	32	32/32/35	32/32/35	32/32/35	40	40
Fáze		3/PE			3/PE			3/PE
Frekvence	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/60	50/60
Specifický odpor σ15 ≥ (pří ∅studené ≤25 °C)	Ω cm	900	900	1000	900	900	1000	900	900
Specifická vodivost σ15 ≤ (pří ∅studené ≤25 °C)	μS/cm	1111	1111	1000	1111	1111	1000	1111	1111
Měrný odpor p15 ≥ (pří ∅studená ≤45°C)	Ω cm	1200	1200	1300	1200	1200	1300	1200	1200
Měrná vodivost σ15 ≤ (pří ∅studená ≤45 °C)	μS/cm	830	830	770	830	830	770	830	830
Max. impedance sitě při 50 Hz	Ω	0,379	0,360	0,347	0,284	0,270	0,260	0,254	0,241
Meze použitelnosti
Max. dovolený tlak	MPa	1			1			1
Max. teplota přítoku pro dodatečný ohřev	°C	45			45			45
Hodnoty
Max. povolená vstupní teplota vody	°C	65			65			65
Zap.	l/min	>2,5			>2,5			>2,5
Omezení průtoku při	l/min	8			8 / 8 / 9			9
Výkon teplé vody	l/min	9,4			9,4/11,0/12,6			14,2
Δθ při výkonu teplé vody	K	26			26			26
Údaje o hydraulickém systému
Jmenovitý objem	I	0.4			0.4			0.4
Provedení
Nastavení teploty	°C	30-60			30-60			30-60
Topný systém tepelný zdroj		holá spirála			holá spirála			holá spirála
Barva		bílá			bílá			bílá
Elektrické krytí (IP)		IP25			IP25			IP25
Rozměry
Výška	mm	485			485			485
Sířka	mm	226			226			226
Hloubka	mm	93			93			93
Hmotnosti
Hmotnost	kg	3,6			3,6			3,6

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

WSKAZÓWKI SPECJALNE

OBSŁUGA

155 00 Praha 5 - Stodůlky

Tel. [phone]

Fax [phone]

Hungary

STIEBEL ELTRON Kft.

Gyár u. 2

2040 Budaörs

Tel. [phone]

Fax [phone]

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH 's-Hertogenbosch

Tel. [phone]

Fax [phone]

Poland

STIEBEL ELTRON Polska Sp. z O.O.

ul. Działkowa 2

02-234 Warszawa

Tel. [phone]

Fax [phone]

Russia

STIEBEL ELTRON LLC RUSSIA
