Predmluva

Duležita pozmámka

Tento námod odráží nejnovějsí vyvoj vyrobku. Společnost Vermeiren má právo zavadět změny tohoto typu vyrobku bez jakékoli povinnosti upravit nebo vyměnit podobné vyrobky, které již byly dodány.

K objasněniPokynu v tomto námodu se použivaji obrázky. Detaily znázorněného vyrobku se mohou od skutečného konkrétniho vyrobku lišit.

Dostupné informace

Na nasi webové strance http://www.vermeiren.com/ vždy najdete nejnovějs verzi informaci v tomto navodu. Navstěvujte tuto webovou stránku pravidelně kvúli možnámactualizácím.

Osoby se zhorsenym zrakem si mohou stahnout elektronickou verzi tohoto navodu a nechat si ji cist pomoci softwarové aplikace prevadejici text na rec.

Tento uživatelský námod použitého ovladacího panelu
Pro uživatele a specializované prodejce

Návod k použiti kolečkového kresla
Pro uživatele a specializované prodejce

Návod k instalaci kolečkového křesla Pro specializované prodejce

Návod k použití baterie a nabiječky
Pro uživatele a specializované prodejce

1 Popis

Ovladaci panel zabadovaný do elektrického kolečkového křesla umoznije obsluhovat vsechny funkce jizdy, rizení, brzděné a provozu, ale také dalási servomotory (zvedaci sloupek, nastavení sedák u operadla). Elektrická jestnotka a elektronika kolečkového křesla jsou prúbežné interně monitorovány.

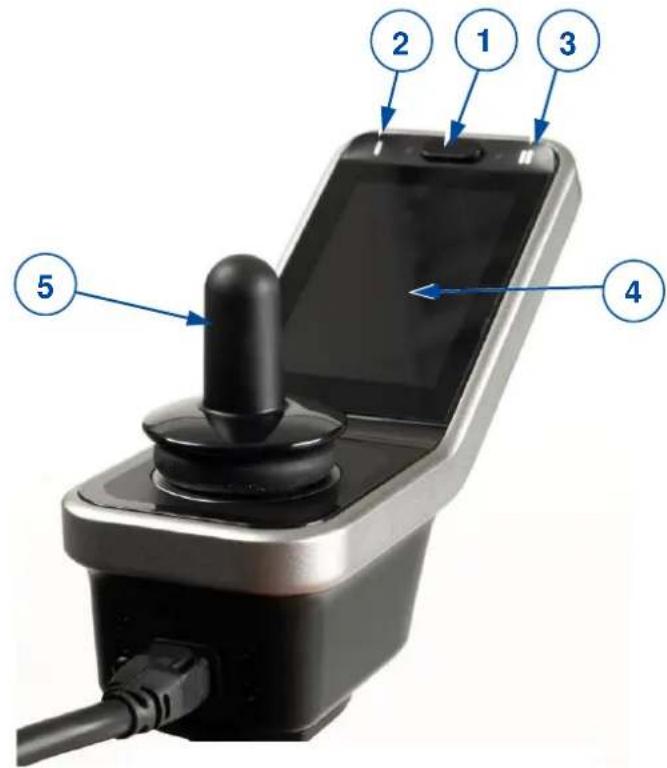

Následujíci obrázky znázorůji věsechny současti podstatné pro uživatele.

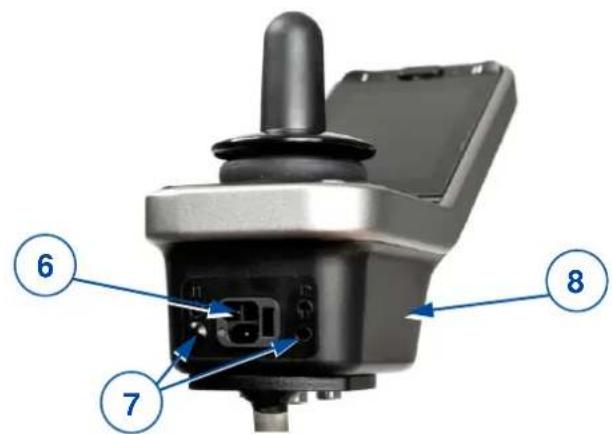

1. Tlačitko ZAP/VYP se stavovou kontrolkou
2. Hlavni menu navigacnich tlačitek
3. Submenu navigacnich tlačitek
4. Dotyková obrazovka
5. Joystick
6. Připojovaci bod napájcího kabelu
7. Připojovaci bod pro servisni učely
8. Podstava ovladacihopanelu
9. Připojovací bod nabíječky

Obrázek 1 Duležité současti (LiNX 400 obrazovka)

Obrázek 2 Duležité současti (ovladač bradou)

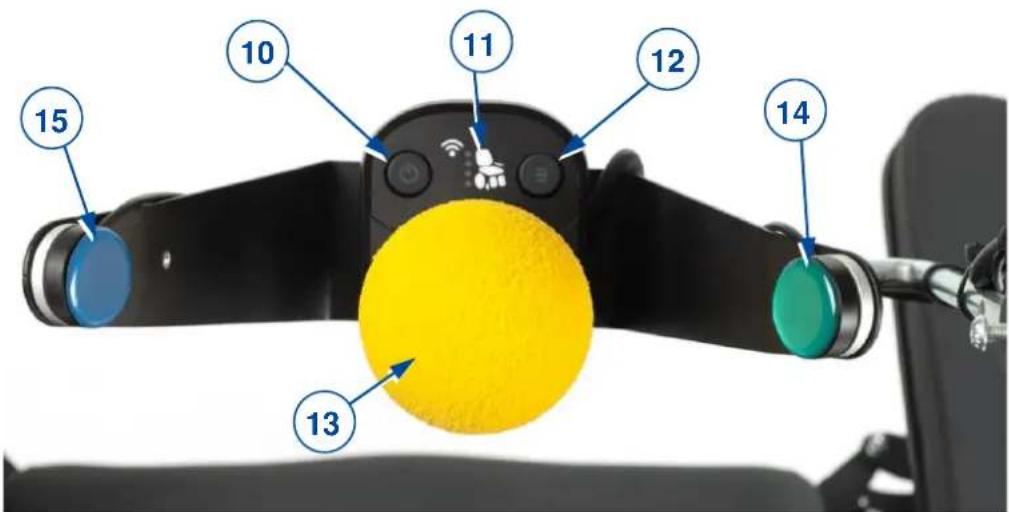

1. Tlačitko ZAP/VYP se stavovou kontrolkou
2. Indikátor funkci
3. Navigačni tlačitko menu
4. Joystick
5. Tlačitko ZAP/VYP (zelené, pravé) *

6. Navigacni tlacitko (modre, levé) *

7. Na zádost lze tato tlacítka nainstalovat pro prepínání stran.

2 Před použitím

VAROVÁNÍ Nebezpečí zraněné a poškození

• Neinstalujte, neudržujte ani nepoužívejte tento vyrobek,Pokud jste si nepřěctli a plné nepochopili věchny pokyny v totom námodu a věch souvisejících navodech týkajících kolečkového křesla vyaveného tímo zařizením.
• Za zădnych okolnosti se nepokousejte otevřit nebo rozebrat ovladaci panel - uvnitr nejsou zădné současti vyžadujíci udřžbu uživatele.
  V priadepochybnosti nebo dotazu nevahejte pozadat sveho mistniho specializovaneho prodejce, sveho poskytovatele pece nebo sveho technickeho poradce, abv vam pomohl.

Spolecnost Vermeiren je odpovedná zaactualizace softwaru a opravy. V pripadé uprav v softaru kontaktujte spolecnost Vermeiren, viz naše webová stranka http://www.vermeiren.com/

2.1 Vseobecné bezpečnostní poukyny

Během používání mějte na paměti následujíci věseobecná varováni:

• Ovladaci panely jsou odzkousene z hlediska elektromagneticke kompatibility na typickych, representativnich vozificich a opovidaj priślustrynym normám EMC: EN 12184: 2014, ISO 7176-21: 2009.
  Zdroje elektromagnetického pole mohou nicméne ovlivnit vykon pohonu kolečkového kresla, pricemž se jegná o pole mobilnich Telefonú, elektrogenerátorù nebo vysoce vykonnych zdrojū energia. Na druhou stranu, elektronika kolečkového kresla muže také ovlivnovat jiné elektronické pristroje, napr. poplasné systémy v obchodech a automatické dveře. Doporučujeme proto pravidelné kontrolovat ovladaci panela kolečkové kreslo s ohledem na poskození a opotrebení, protoze tyto stavy mohou zerosilovat rušeni.
• Miejte na pameti, ze povrch ovladaciho panelu se muze silne zahrivat pusobenim slunechniho zareni nebo topnych zaizeni. Budte opatrni pri dotykani.
• Dbejte na to, aby se ovladaci jegnotka neochladila nebo nezahrála vice než na povolenou minimálné, resp. maximálné teplotu, viz námod k použiti kolečkového křesla.
• Před zapnutím kolečkového křesla prekontrolujte okolní prostřédá situaci. Než vyjectede, nastavte vchodné svou rychlost. Pri pojižděni uvnitř budov doporučujeme používatnejpomalejsi nastavení rychlosti. Pri jízdě venku mužete nastavit rychlost na vchodnou uroven, pri které se budete citit komfortné a v bezpečí.
• Nedotykejte se kolíků konektoru. jestliže se dotknete kolíků, mohou se znečistit nebo poskodit elektrostatickým vybojem.
• Pokud kolečkové kreslo není vybaveno chraničem ruky pro ovladaci panel, molejte na paměti, ze vase ruka není chráněna pred zmačknutim, napřiklad během manévrováni u stolu.
• Konektor XLR na ovladaci Jednotce se smí používat vyhradné k určenému učelu nabijeni baterie. Pokud k tomuto portu pripojíte jakékoli neschvalné zařizení, zanikne záruka.
• Ujistete se, ze nabijecka baterie použivaná s vozíkem má funkci potlačeni pohonu, ktera je správně zapojena pro použití s ovladaci Jednotkou. Tato funkce potlačeni pohonu má za ukol bránit Rozjetí kresla,Pokud se nabiji baterie.Nebudete-li si jisti, informujte se u svého prodejce.
• Okamžite vypněte ovládaci Jednotku a kontaktujte svého servisního zástupce,Pokud vozík:

je poskozeny;
nechová se pokaždé stejně;
o nereaguje normalne, zpu sobem, jaky bye ste od nej ocekavali;
zahreje se vice nez normalne
o kouri;
neménirychlost, kdyz prestavite ovladae rychlosti;

o hlásí chybu na ukazateli chyb a ovládací Jednotka nefunguje normálne.

Vypněte ovladaci Jednotku:

kdyz ji nepouzivate;
o prédtim, než opustíte kolečkové křeslo nebo si na nej sednete;
oPokud se vozik Rozjede saml od sebe nebo proti va'si vuli.Kdyz vypnete ovladacijednotku,vozik se zastavi.

CS

3 Jízda

1. Stiskněte tlacitko ZAP/VYP na ovladači bradou nebo na obrazovce.
2. Pokud sviti LED kontrolka na ON / OFF obrazovce a na ovladaci bradou zelené, je invalidné vozík nabity a pripravený k provozu.
3. Zkontrolujte ukazatel stavu baterie. V pripadé potreby nabijte baterii (viz § 4.3).
4. Vyberte jizdní program a nastavte rozsah rychlosti, viz jizdní funkce v § 4.9.
5. Rozjedte kolečkové kreslo pomalým pohybem joysticku na ovladaci bradou dopředu nebo dozadu.
6. Když stlacite joystick dal ze strodu, zvyši se rychlost.
7. Chcete-li zatočit doleva nebo doprava, stlačte joystick doleva nebo doprava.
8. Chcete-li zabrzedit, premistete joystick do neutralni polohy.
9. Po prijezdu zkontrolujte stav baterie a stiskněte tlacítko ZAP/VYP.
10. V pripadé potreby nabijte baterii.

4 Funkce ovládacího panelu

Ovladaci panel na ovladaci bradou umoznjue obsluhovat vsechny jizdni soucasti, jakozi motorky pro nastaveni polohy tela. Pro vaši vastni bezpečnost, a aby se kolečkové kreslo neposkodilo, jsou pohyby monitorovány elektronikou. To muže vest k zablokovány pohybu, sniženi rychlosti nebo uplnému zastaveni.

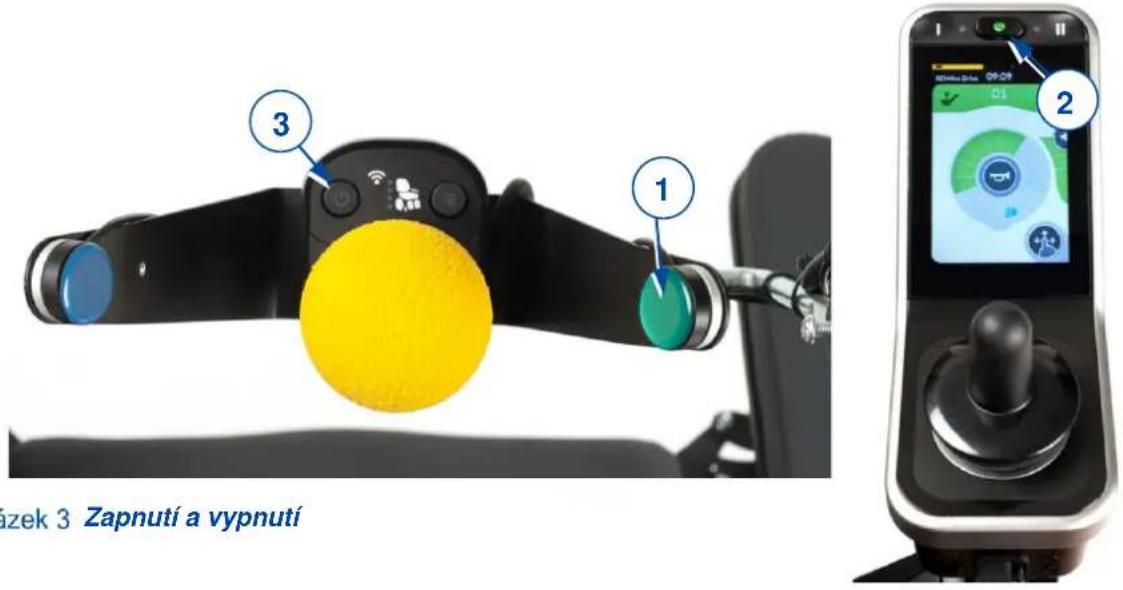

4.1 Zapnuti a vypnuti

i Pred stisknutim tlacitka ZAP/VYP umistete joystick do neutralmi (stredové) polohy.

Jestlize se ovladaci panel zapne s joystickem mimo neutralmi polohu, koleckové kreslo nepoje. Aby se odblokal pohon, uvolnete nejpozdji do 5 sekund joystick (vratte ho do neutralmi polohy). Pokud do 5 sekund neurolite joystick, zmeni se chyba na chybu modulu, ktera je signalizovana Červeným blikáním LED kontrolky v tlacitku ZAP/VYP. Koleckové kreslo nejede. Abyste odstranili chybu modulu, uvolnete joystick a vypnete a pak znovu zapnete ovladaci panel.

• Zapnutí ovladaci konzole: stisknéte zelené tlacítko ON / OFF (1) na ovladaci bradou, nebo stisknéte tlacítko obrazovky ON / OFF (2) nebo tlacítko ovladace bradou (3).

Na několik sekund se objeví spoustěci obrazovka a potom provozní obrazovka. Rozsvítí se LED kontrolka (stavová kontrolka) v tlacítku ZAP/VYP. jestlíže se Rozsvítí zeleně, je ovládací panel pripravený k provozu. Pokud LED kontrolka začne Červě blíkat, záměna to chybu, viz §4.2 a §5.

Vypnuti ovladaci konzole, kdyz je zapnuta: bud stisknete tlacitko ON / OFF (1) na ovladaci bradou, nebo stisknete tlacitko obrazovsky ON / OFF (2) nebo tlacitko ovladace bradou (3).

Ovladací panel se vypne a stavová kontrlka zhasne.

4.1.1 Nouzové zastavení

Pokud potřebujete rychle zastavit jízdu nebo pohyb polohování těla, stisknéte tlacitko ZAP/VYP, aby proběhlo nouzové zastavení. Kolečkové kreslo se rychle zastaví.

4.1.2 Režim spanku

Po urcíté době necinnosti (standardné 5 minut) prechází ovláDACi panel do režimu spanku. Když systém spí, je castečné vypnutý, aby se snížila spotřeba elektrické energia. Chcete-li ovláDACi panel znovu aktivovat, stiskněte tlacitko nebo pohněte joystickem.

4.2 Chyby a blokováni

Když je ovladaci panel zapnuty a dojde k chybě, začne Červě blikat kontrolka tlacitka ZAP/VYP, viz obrázek. Počet bliknutí udáva kód chyb. Na několik sekund se zobraží trojúhelník s kódem chyb (A). Tlačitko ZAP/VYP dal blíká.

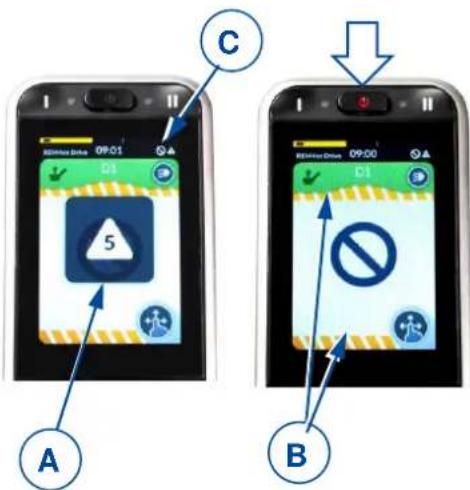

Obrázek 4 Indikace chyby a potlačený pohon

V pripadé chyby jsou zablokovány Jedna nebo vsechny funkce ovladacího panelu. To je signalizováno symbole „zakazu“ ažlutými vystrazenými sloupky (B).

i Stav je signalizován malým symbolem (C) v hornim rohu každé obrazovky.

Dalsif informace viz §5.

4.3 Stav a nabijeni baterie

VAROVÁNÍ

Nebezpeci zraneni a poskozeni

• Postupujte podlePokynu pro nabijeni v nadvodu k pouziti koleckového kresla a v nadvodu od dodavatele nabiječky baterie.

Ukazatel nabití baterie (umistěné v horní Časti dotykové obrazovky) poskytuje odhad zbyvajíci kapacity baterie.

V následujíci tabulce jsou shrnuty vsechny indikace baterie a jejich vyznamy.

Obrazek 5 Indikace stavu baterie

Tabulka 1: Popis stavu baterie

Displej	Popis	Význam	Poznámky
	Většina segmentù je zelená	Kapacita baterie: vice než 50 % plné kapacity.
	Segmente změni barvu na Žlutou	Ároveř kapacity baterie se snížila: méně než 50 % plné kapacity.	Brzy dobijte baterii.
	Segmente změni barvu na Červenou	Baterie téměř prázdná.	Zastavte a dobijte hned.
	Žluté nebo zelené segmenty se symbolem nabíjení.	Baterie se nabíji. Ároveř kapacity baterie je signalizována barvou.	Počkejte, až bude baterie úplné nabitá.

4.3.1 Nabijeni

Behem nabijeni systému není mozné Rozjet vozik (potlačený pohon).

• Nabijeni je możné bez zapnutí ovladaciho panelu. Chcete-li vidět ukazatel stavu baterie, zapněte ovladaci panel.

Zapojte nabiječku baterie do vzdálené zásuvky XLR (9), viz Obrázek 1.

Indikace stavu baterie se pak zmeni na indikaci nabijeni, viz obrazek 5. Stav nabit baterie je indikovan glutymi nebo zelenymi segmenty.

Po několika sekundách prějde ovladaci panel do režimu úspory energia a sníží se jas osvětlení obrazovky. Dotykem tlacítka nebo joysticku na ovladaci bradou můžete obnovit normálné osvětlení.

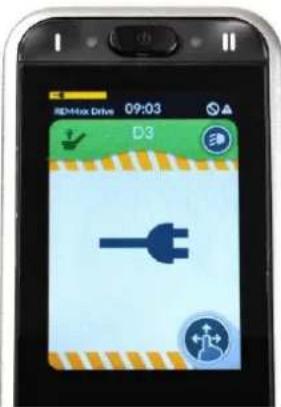

Obrázek 6 Indikace nabijeni baterie

4.4 Navigace

K dispozici jsou 2 hlavní menu, ktera je možno vyvolat na dotykovou obrazovku:

• Menu S pro nastavení polohy těla, viz §4.8.
• Menu D pro změny jízdničh funkci, viz §4.9.

Kaźde hlavní menu má samostnatá submenu.

Jakmile se zapne ovladací panel, mužete navigovat mezi obrazovkami/menu.

Chcete-li se pohybovat mezi nabidkami S a D, stiskněte modré tlacítko ovladače bradou (15, viz obrázek 2) po dobu 2-3 sekund. Opakujte, dokud se na obrazovce nezobraži požadované menu. Chcete-li vybrat konkrétné podnabídku, krátce stiskněte modré tlacítko ovladače bradou, dokud se na obrazovce nezobraži požadované podnabídka.

Navigace mezi nabidkami a v nich je také mozná prejetim a klepnutim na dotykovou obrazovku.

Navigace a změna nastavení na ovladaci konzoli je możné pouze prějetím a klepnutím na obrazovku. K tomu nelze použit ovladac brady.

S použitim tlacitka nastavení muzete ziskat prehled o strukture navigace.

4.5 Tlačitko nastavení

Tlacitko nastaveni (K) je zobrazeno v kaźde obrazovce menu. Timto tlacitkem je moźne měnit nahled obrazovky, otevirat vyskakovaci obrazovky a měnit nastavení.

• Chcete-li prepnout mezi zobrazenim celé obrazovky a zobrazenim posouvani menu, klepne te krátce na tlacitko nastavení.
• Chcete-li otevrit vyskakovaci obrazovku, pridrzte prst na tlacitku nastaveni 4 sekundy.

i Tuto vyskakovaci obrazovku je rovnéž mozno otevřit a zavřit stisknutim tlacitka menu I (2) na 4 sekundy.

Obrázek 7 Tlacitko nastavení a vyskakovaci obrazovka

• Chcete-li navigovat na některou z položek ve vyskakovaci obrazovce, klepněte na položku.

• Chcete-li navigovat na predchozi obrazovku, klepněte na šipku návratu.

• Chcete-li vyskakovaci obrazovku zavrjt, klepněte na křížek (M) v dolní Časti obrazovky.

Když je aktivována výběrova klávesa, změni indikátor klávesy barvu na zelenou.

4.5.1 Nastaveníčasu

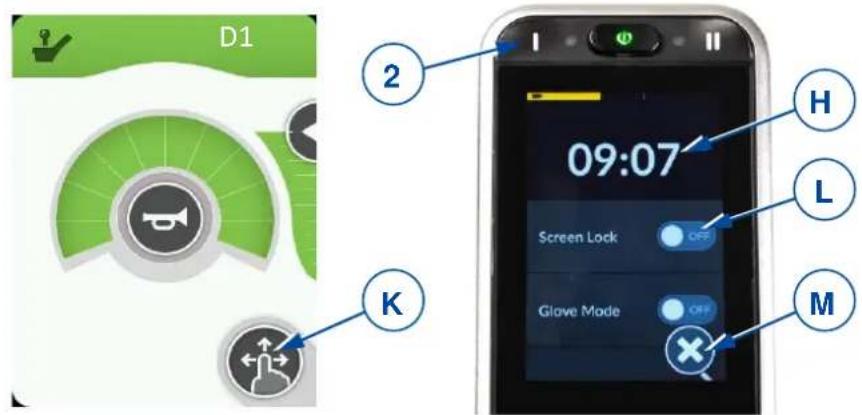

• Klepněte na indikaci šasu (H v predchozím obrázku) a nastavte hodiny a minuty pomoci šipek (I).
• Chcete-li prepnout z 12hodinoveho na 24hodinovy rezim, klepnete v oblasti tlacitka 12/24 hodin (J).

Obrázek 8 Nastaveníčasu

4.5.2 Zamek obrazovky

Klávesa zámku obrazovky (L) (viz Obrázek 7) je určena v první radě k omezení obšluhy obrazovky na autorizované pracovníký, ale brání také neúmyslnému použití ovladácích prvků na obrazovce.

i Zamek obrazovky nemá vliv na jízdni funkce nebo funkce polohování těla. Když je obrazovka zamčena, je maximálné rychlost jízdy nastavena podle submenu D1. Tuto vyskaková obrazovku je rovněž možné otevřit a zavřit stisknutím tlacitka submenu II (3) na 2 sekundy.

• Chcete-li zamknout obrazovku:

o Klepne t a pridrzte prst na tlacitku nestaveni (K) 7 sekund (viz Obrazek 7).
O Chcete-li zapnout zamek, klepnete na vbyerovou klavesu v sekci "zamek obrazovky". Kontrolka zmeni barvu na zelenou.

Když je obrazovka zamčená, mají všechny ovladaci klávesy šedou barvu a jsou nefunkčné.

Symbol nastavovaci tlačitka (K) se zmení na visac zámek.

• Chcete-li odemknout obrazovku:

o Vypnete ovladaci panel tlacitkem ZAP/VYP, abyste zrušili zamek.

Klavesy na obrazovce znovu začnou fungovat.

Obrázek 9 Obrazovka zamčená

4.5.3 Režim rukavic

Dotyková obrazovka je naprogramovaná na určity stupěn citlivosti na dotyk. Z tohoto důvodu obrazovka nereaguje, když si navléknete rukavice. S toutofunkcí muzete zvyšit citlivost na dotyk tak, abyste mohl obsluhovat ovladaci panel i v rukavicích.

• Chcete-li zapnout režim rukavic, klepněte na vyberovou klávesu (G). Kontrolka zmení barvu na zelenou.
• Chcete-li tento režim vypnout, klepněte znovu na vyberovou klávesu. Ta je nyní šedá.

Obrazek 10 Klavesa rezimu rukavic

4.5.4 Nastavení

• Klepněte na zvolené nastavení, aby se otevřelo menu nastavení a submenu.

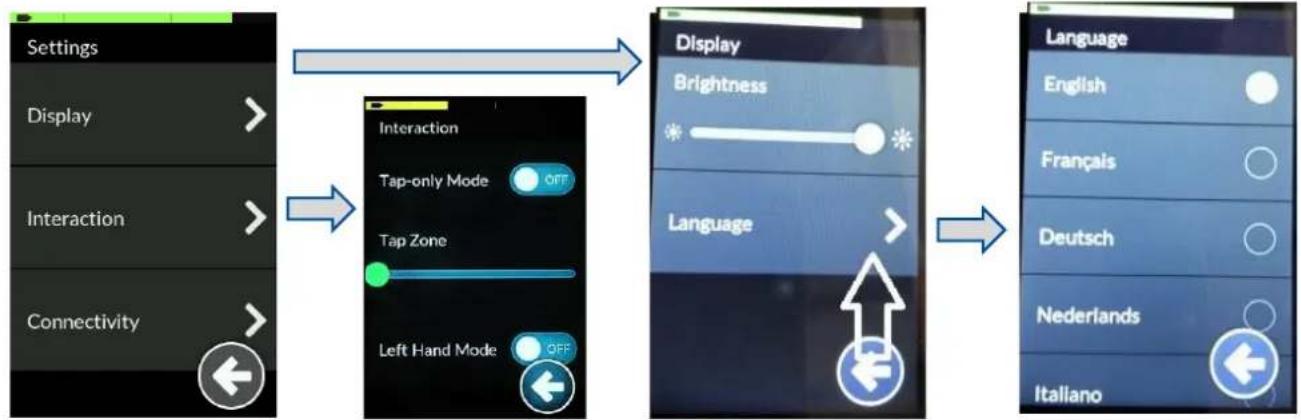

Obrázek 11 Menu nastavení

Dispjej

1. Jas

o Posouváním zeleného jezdce doleva nebo doprava mužete snižovat nebo zvyšovat jas obrazovky.

1. Jazyk
   Ovladaci panel je standardne nastaveny na angličtinu. Svuj preferovaný jazyk si mužete vybrat zeseznamu pod nastavenim „Jazyk".

Interakce

1. Režim samotného klepnutí

o Klepnutim na tuto vyberovou klavesu se vypiná nebo zapiná tento režim. Po zapnutí teto funkce nefunguje posouvani a prejizdení. Obrazovku lze obsluhovat pouze klepnutim na sipkové klavesy a klavesy +/-, které nahrazuju tyto funkce.

1. Zona klepnuti

Posouváním jezdce doleva nebo doprava muzete zmenšovat nebo zvětšovat zónu citlivosti pole pro klepnutí.

1. Režim levé ruky

o Klepnutim na tutovyberovou klavesu se vypiná nebo zapiná tento rezim. Po zapnuti se zmení umistěné ovladacích klaves z pravé strany obrazovky na levou.

4.6 Ovladani joysticku (jizda a brzděné)

Pri pohybu joysticku v urcitem smeru se elektrické koleckové kreslo pohyuje v toto smeru. Rychlost pohybu zavisni na vychylce joysticku. Je-li joystick stlaeny/pritazeny do maximalin i vychylky, je rychlost maximalin (ve zvolenem jizdnim rezimu).

Pri prestaveni joysticku do jeho stredove (neutralni) polohy beshem jizdy zacnou pracovat brzdy, dokud se koleckovo kreslo nezastavi:

• Pri postupném brzděné pohybujte pomalu joystickem.
• Pro rychlé zastavení joystick uvolněte; kolečkové křeslo se zastaví, jak to bude nejrychleji možné.

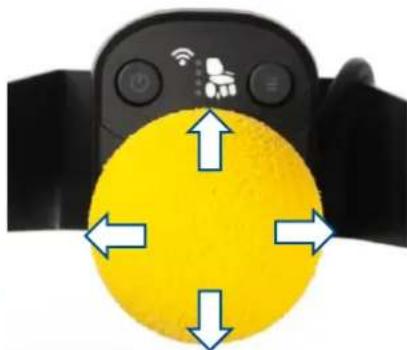

Obrázek 12 Pohyby joysticku

i Pri stisknuti tlacitka ZAP/VYP se ujistete, ze je joystick ve stredové (neutralmi) poloze, jinak se zablokuje elektronika.
Po zapnuti ovladaciho panelu tlacitkem ZAP/VYP musi joystick zustatnejmene pet sekund ve stredové poloze. Ovladaci panel je tímtzo zpusobem naprogramovaný z technickych a bezpečnostnich duvodu. Pokud aktivujete soucasné joystick a tlacitko ZAP/VYP, zablokuje se rédici Jednotka a odblokujse se až po uplném vypnuti.
i PRED zapnutim koleckového kresla se presvédcte, ze je páčka volnoběhu v poloze brzděni. Je-li kolečkové kreslo v režimu volnoběhu, NEFUNGUJI elektromagnetické brzdy. To je signalizováno na ovladacím panelu. Jízda není možná.
i Aby se zabránilo neumyslnym zmenám nthavení,zmizí bēhem provozu joysticku ovladací klávesy. Jakmile je joystick v neutrálni poloze,klávesy se opět objeví.

4.7 Blokováni ovladaciho panelu

Je také moyen zamknout ovladaci panel, aby nemohlo DOJIT k nepovolanému použití kolečkového křesla.

• Chcete-li zamknout ovladaci panel: Stisknete tlacitko ZAP/VYP, dokud se neobjevi symbol visacicho zamku a nezhasne obrazovka.
• Chcete-li odemknout ovladaci panel: pridrzte prst na obrazovce. Znovu se objevi symbol zámku, spolu s bilym indikatorem zavaděni na obrazovce. Počkejte, až se sloupek indikátoru zcela zaplni; ovladaci panel je pak opět funkěni.

4.8 Nastavení polohy těla

POZOR

Nebezpeči zraněni nebo poškození

• Pamatujte si, ze když se kolečkové kreslo prestaví ze vzpřimené sedaci polohy do nakloněné polohy, sníží se stabilita.
• Ujistete se, ze je kolem kolečkového křesla dost prostoru na ovladání opěradla a sedáku.

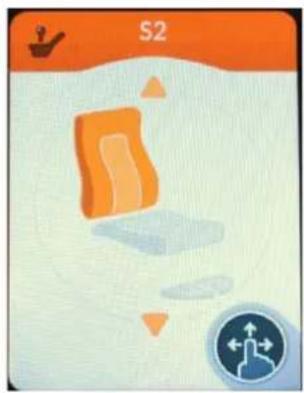

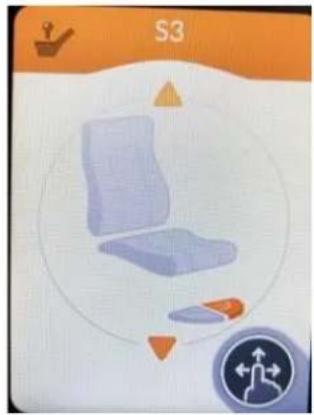

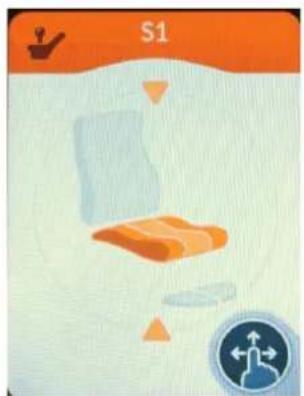

Nastavovaci funkce kolečkového křesla je možné obsluhovat z menu S. V závislosti na typu kolečkového křesla muže byt k dispozici až 6 submenu.

• Chcete-li nastavit polohu těla, pohněte joystickem dopředu nebo dozadu, podle šipek na obrazovce.
• Pri návratu do základní sedací polohy pohněte joystickem dozadu pro každý nastavovácí pohyb.

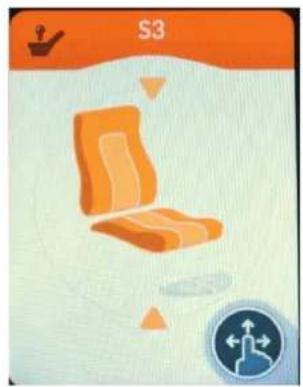

Vyška sedáku (zdvih)

Sklon operada

Sklon sedáku a opéradla

Leva nozní opěrka

Pravá nožné opěrka

Obé nožné opěrky / středová nožné deska
Obrázek 13 Možná submenu

4.9 Změna jízdni funkce

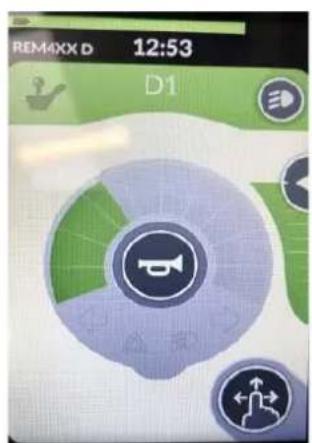

Funkce rychlosti kolečkového křesla je možné obsluhovat zesubmenu D1, D2 nebo D3. Maximálí rychlost jizdy pri maximálí výchylce joysticku závisí na vybraném jizdnímsubmenu (D1, D2 nebo D3).

Nastaveni nizké rychlosti (jízda uvnitř budovy)

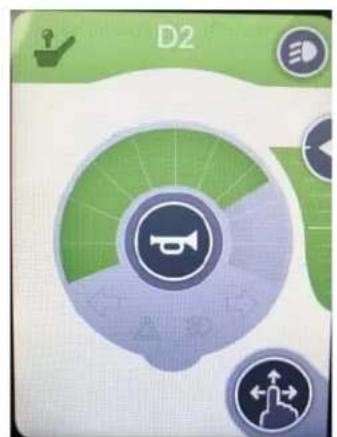

Nastaveni stredni rychlosti (jizda uvnitr budovy a venku)

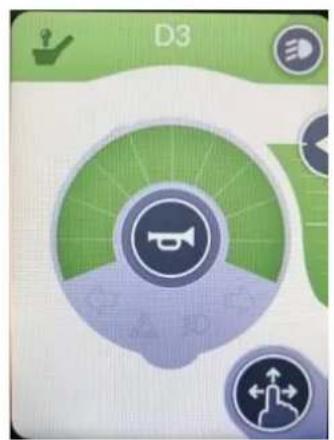

Nastavení vytoké rychlosti (jizda venku)
Obrázek 14 Submenu D1, D2, D3

4.9.1 Omezená rychlost jizdy

Pro vaši bezpečnost se automaticky omezuje rychlost jízdy kolečkového křesla, když jsou provedeny určité změny polohy těla. Pohon kolečkového křesla je pak omezený na nejnižsí nastavení rychlosti D1, nebo se dokonce uplně zablokuje.

Komezeni jizdy a rychlosti docház, kdyz:

• zdvih byl nastaven do vyší polohy. K dispozici je pouze nastavení rychlosti D1.

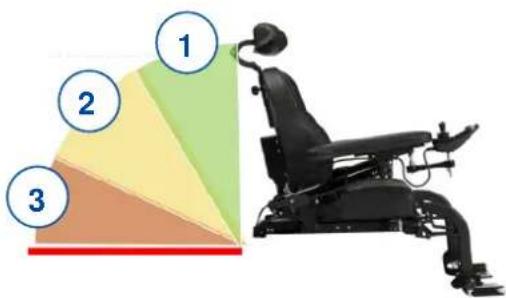

• sklon operadla prekroci urcity uhel (viz obrazek 15):

• K dispozici jsou vsechny funkce koleckoveho kresla

• K dispozici je pouze nastaveni rychlosti D1.
• Jízda kolečkového křesla není nadále možná.
  Zvedněte opěradlo, dokud se blokoványnežruši.

Obrázek 15 Sklon operadla

Chcete-li zrušit omezeni rychlosti/jízdy, snizte zdvih do standardní (nejnižsí) polohy a nastavte sedák a operadlo do vzmřimené sedací polohy.

4.10 Nastavení ovladace bradou

Ovladač bradou může BYt nastaven několika směry, aby BYl uživatelský komfort conejpohodlnějsi pro uživatele.

4.10.1 Nastavení vertikální polohy

Vysku ovladae bradou lze zmenit dvema zpusoby.

• Na zadni straně invalidního vozíku: Uvolnéte hvezdicový knoflík, abyste posunuli podpěru ovladače nahoru / dolů až do požadované vyšky.

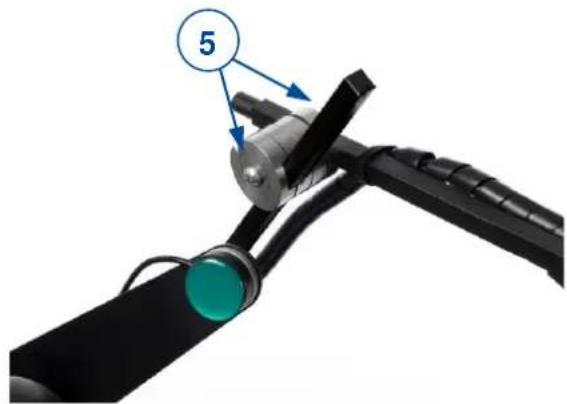

• Na držáku ovladače: Povolením šroubů (5) upravte polohu nosného ramene ovladače.

4.10.2 Nastavení vodorovné polohy

Vodorovnou polohu ovladače bradou lze změnit dvěma zpúsoby.

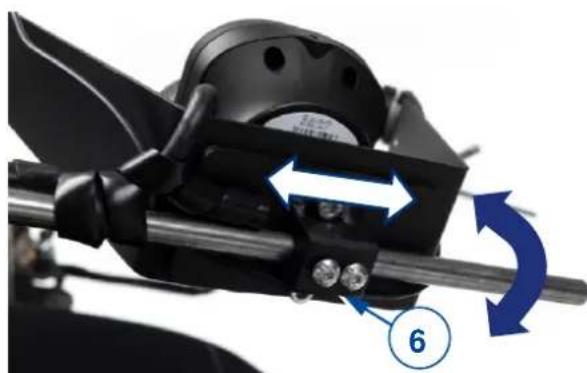

Samotny ovladač bradou:

1. Povolte oba šrouby (6) na spodni straně ovladače bradou.
2. Posunte ovladač na opěrném rameni do strany, dokud není dosaženo požadované polohy.
3. Otáčejte ovladacem dopředu / dozadu, dokud není dosaženo požadované polohy.

Kompletní ovladač brady:

• Ručné: Otočte celoé rameno ovladace bradou dovnitř / ven pomoci závesu (7).

• Elektricky: Stisknutim samostatného tlacítka ovladace aktivujete motor a posunete podpěru ovladace brady směrem dovnitř/vně. Na LCD displeoji se zobráží,Že se podpěra ovladace pohybuje.

5 Odstrańovani zavad

VAROVÁNÍ

Nebezpeci zraneni a poškozeni ovladaciho panelu nebo kolečkového křesla

NIKDY se nepokousejte sami opravit ovladacipanel.
- Pri zavadach ovladaciho panelu musite kontaktovat sveho specializovaného prodejce. Ten rozhodne, jestli je nutné ovladaci panel preprogramovat.

V prípadé závady se zobrázi kód chyby formou blikány LED kontrolky v tlacítku ZAP/VYP nebo v trojúhelníku na dotykové obrazovce, viz Obrázek 4.

Mоzné chybove kódy jsou shrnuté v následujíci tabulce. Některé problémy muzete vyřešit sami. Pri všech problemech označenych šedě se porad'te se svym specializovaným prodejcem.

Tabulka 2: Odstrańovani zavad

Kód	Problém	Význam
1	Vzdálená chyba / chyba joysticku	Zkontrolujte, jestli je joystick pri zapnutí ovládacího panelu vneutralnépoloze.Zkontrolujte joystick: není poškozený a správně funguje.
2	Chyba sítě nebo konfigurace	1. Zkontrolujte všechny prípojovaci body a kabely.2. Ověřte správné fungování softwaru.Pokud nemůžete najít zádnou závadu, kontaktujte svého specializovaného prodejce.
3	Levy motor(nebo jeho prípojení)je vadný.	1. Zkontrolujte, jestli jsou správně zapojeny zástrčkyobou motorú.2. Zkontrolujte kontakty zástrček obou motorú s ohledemna korozni nebo poškození.Tato chyba se rovněž objevuje, když jsou motory odpZnovu prípojte a restartujte systém.
4	Pravy motor(nebo jeho prípojení) je vadný.	Jak je popsány vxě.
5	Levá parkovaci brzda (nebo jeiprípojení) je vadná nebo jeaktivován neutrál.	1. Zkontrolujte, jestli jsou správně zapojeny zástrčkymotorú.2. Zkontrolujte zástrčky s ohledem na korozni nebo poškození.
6	Pravá parkovaci brzda (nebo jeiprípojení) je vadná.	Jak je popsány vxě.
7	Chyba modulu(jiná než vzdálená)	Některá ze součástí kolečkového křesla můze býtpoškozenia (kromě ovládoní).

Vermeiren GROUP

Vermeirenplein 1 / 15

2920 Kalmthout

BE

website: www.vermeiren.com
