Compacteo RO1721 - Vysavač ROWENTA - Bezplatný návod k obsluze

NÁVOD K OBSLUZE Compacteo RO1721 ROWENTA

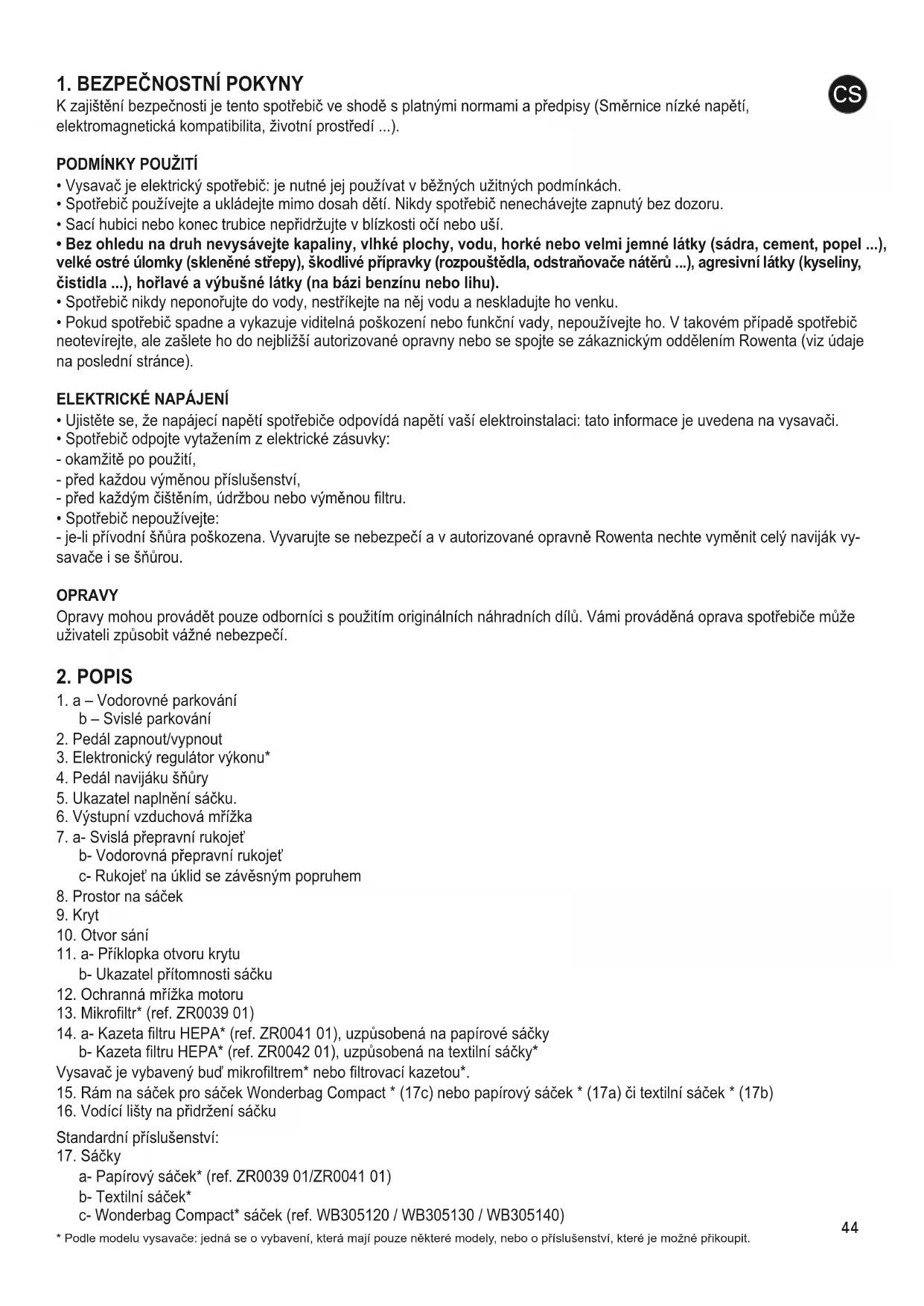

K zajištění bezpečnosti je tento spotřebič ve shodě s platnými normami a předpisy (Směrnice nízké napětí, elektromagnetická kompatibilita, životní prostředí ...).

• Vysavač je elektrický spotřebič: je nutné jej používat v běžných užitných podmínkách.

• Spotřebič používejte a ukládejte mimo dosah dětí. Nikdy spotřebič nenechávejte zapnutý bez dozoru.

• Sací hubici nebo konec trubice nepřidržujte v blízkosti očí nebo uší.

• Bez ohledu na druh nevysávejte kapaliny, vlhké plochy, vodu, horké nebo velmi jemné látky (sádra, cement, popel ...), velké ostré úlomky (skleněné střepy), škodlivé přípravky (rozpouštědla, odstraňovače nátěrů ...), agresivní látky (kyseliny, čistidla ...), hořlavé a výbušné látky (na bázi benzínu nebo lihu).

• Spotřebič nikdy neponořujte do vody, nestříkejte na něj vodu a neskladujte ho venku.

• Pokud spotřebič spadne a vykazuje viditelná poškození nebo funkční vady, nepoužívejte ho. V takovém případě spotřebič neotevírejte, ale zašlete ho do nejbližší autorizované opravny nebo se spojte se zákaznickým oddělením Rowenta (viz údaje na poslední stránce).

• Ujistěte se, že napájecí napětí spotřebiče odpovídá napětí vaší elektroinstalaci: tato informace je uvedena na vysavači.

• Spotřebič odpojte vytažením z elektrické zásuvky: - okamžitě po použití, - před každou výměnou příslušenství, - před každým čištěním, údržbou nebo výměnou filtru.

• Spotřebič nepoužívejte: - je-li přívodní šňůra poškozena. Vyvarujte se nebezpečí a v autorizované opravně Rowenta nechte vyměnit celý naviják vy- savače i se šňůrou. OPRAVY Opravy mohou provádět pouze odborníci s použitím originálních náhradních dílů. Vámi prováděná oprava spotřebiče může uživateli způsobit vážné nebezpečí.

1. a – Vodorovné parkování

b – Svislé parkování

2. Pedál zapnout/vypnout

3. Elektronický regulátor výkonu*

4. Pedál navijáku šňůry

5. Ukazatel naplnění sáčku.

6. Výstupní vzduchová mřížka

7. a- Svislá přepravní rukojeť

b- Vodorovná přepravní rukojeť c- Rukojeť na úklid se závěsným popruhem

11. a- Příklopka otvoru krytu

b- Ukazatel přítomnosti sáčku

12. Ochranná mřížka motoru

13. Mikrofiltr* (ref. ZR0039 01)

14. a- Kazeta filtru HEPA* (ref. ZR0041 01), uzpůsobená na papírové sáčky

b- Kazeta filtru HEPA* (ref. ZR0042 01), uzpůsobená na textilní sáčky* Vysavač je vybavený buď mikrofiltrem* nebo filtrovací kazetou*.

15. Rám na sáček pro sáček Wonderbag Compact * (17c) nebo papírový sáček * (17a) či textilní sáček * (17b)

16. Vodící lišty na přidržení sáčku

Standardní příslušenství:

• Podle modelu vysavače: jedná se o vybavení, která mají pouze některé modely, nebo o příslušenství, které je možné přikoupit. 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page4445

18. Ohebná hadice s vodící trubicí a mechanickým regulátorem výkonu

19. Teleskopická trubice*

21. Sací hubice na parkety*

22. Sací hubice na všechny druhy podlah

23. Sací hubice na bytové zařízení*

24. Štěrbinová sací hubice s kartáčkovým nástavcem*

27. Závěsný popruh *

28. Kryt závěsného popruhu*

• Spotřebič vybalte, uschovejte si záruční list a před prvním použitím si pozorně pročtěte návod k obsluze.

• Před každým použitím musí být přívodní šňůra úplně odvinutá.

• Přesvědčte se aby se přívodní šňůra nezablokovala nebo nepřišla do kontaktu s ostrými hranami.

• Pokud používáte prodlužovací šňůru, ubezpečte se, že je v dokonalém stavu a uzpůsobena výkonu vašeho vysavače.

• Váš vysavač je vybaven ochranným prvkem zamezujícím přehřátí motoru. V některých případech (při používání hubice na křesla, sedačky...) se ochranný prvek spustí a přístroj může začít vydávat neobvyklý zvuk, jenž nemá žádný vliv na jeho funkci.

• Vysavač netaháme za přívodní šňůru, spotřebič přemísťujte pomocí přepravní rukojeti.

• Spotřebič nikdy nezvedejte za přívodní šňůru.

• Spotřebič nikdy neodpojujte taháním za přívodní šňůru.

• Vysavač nikdy nenechávejte v provozu bez sáčku a bez filtračního systému: mikrofiltru* nebo kazety filtru HEPA*.

• Zkontrolujte, že je filtr (13 nebo 14a nebo 14b) na svém místě.

• Používejte pouze originální sáčky a filtry Rowenta.

• Používejte pouze originální příslušenství Rowenta.

• V případě, že máte potíže se získáním příslušenství a filtrů na tento vysavač, obraťte se na zákaznické oddělení Rowenta (viz údaje na poslední stránce).

• Po každém použití vysavač vypněte a odpojte ze sítě.

• Pokaždé před prováděním údržby nebo čištěním vysavač vypněte a odpojte ze sítě.

• Tento spotřebič nemohou používat osoby se sníženými fyzickými, smyslovými nebo psychickými schopnostmi (včetně dětí) nebo osoby bez zkušeností nebo znalostí nebo jej mohou používat pouze pod dohledem jiné osoby, která zodpovídá za je- jich bezpečnost a za předpokladu, že byly seznámeny s jeho bezpečným používáním. Zajistěte dohled nad dětmi, aby si se spotřebičem nehrály.

• Ke zpětnému vytažení stiskněte klipsy na konci trubice a zatáhněte – obr. 2

• Pokud je vysavač vybaven teleskopickou trubicí* (19): zatlačte regulační knoflík směrem dopředu, vytáhněte požadovanou délku trubice a knoflík uvolněte, trubice se zablokuje v požadované poloze – obr. 3a. Jinak obě trubice* (20) propojte lehkým pootočením – obr. 3b.

• Na konec trubice připevněte vhodné příslušenství: - Na koberce a textilní povrchy: použijte sací hubici (22) v poloze se zasunutým kartáčem – obr. 4. - Na parkety a hladké povrchy: použijte sací hubici (22) v poloze s vysunutým kartáčem - obr. 4. nebo použijte přímo sací hubici na parkety* (21). - U koutů a obtížně přístupných míst: použijte štěrbinovou sací hubici, kterou lze v ploché poloze doplnit kartáčkem* (24). - U nábytku: používejte štěrbinovou sací hubici s kartáčovým nástavcem* (24) nebo sací hubici na bytové zařízení* (23).

• Váš spotřebič je vybavený závěsným popruhem* (27), který umožňuje nosit spotřebič přes rameno. - Chcete-li popruh uvolnit, vytáhněte krytky z obou stran rukojeti otočením o ¼ otáčky v opačném směru šipky – obr. 5a - Chcete-li popruh vrátit na místo, proveďte operaci v opačném směru: krytky přemístěte z obou stran rukojeti pootočením o ¼ otáčky ve směru šipky – obr. 5b až k zajišťovacímu bodu, pak popruh uložte na úklidovou držák (7b).

• Podle modelu vysavače: jedná se o vybavení, která mají pouze některé modely, nebo o příslušenství, které je možné přikoupit.

902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page4546 Pozor! Dodržujte směr montáže ( ) uvedený u pedálu zapnout/vypnout (2). Před výměnou příslušenství vysavač vždy vypněte a odpojte ze sítě. PŘIPOJENÍ PŘÍVODNÍ ŠŇŮRY DO SÍTĚ A UVEDENÍ SPOTŘEBIČE DO PROVOZU

• Šňůru odviňte v celé délce, vysavač připojte do sítě – obr. 6 a stiskněte pedál zapnout/vypnout (2) – obr 7.

• Nastavte výkon sání: - s elektronickým regulátorem výkonu* (3): výkon sání nastavte otáčením knoflíku elektronického regulátoru*: pro podlahy do maximální polohy a pro nábytek a jemné tkaniny do minimální polohy – obr. 8. - s mechanickým regulátorem výkonu vodící trubice: k ručnímu snížení výkonu sání otevřete klapku regulačního kurzoru, např.: pro křehké povrchy … - obr. 9. ULOŽENÍ A PŘEPRAVA SPOTŘEBIČE

• Po použití vysavače vypněte stisknutím pedálu zapnout/vypnout (2) a odpojte jej ze sítě – obr. 10 Šňůru ukliďte stisknutím pedálu navijáku (4) – obr. 11.

• Ve svislé poloze umístěte sací hubici (22) do úklidového prostoru pod spotřebičem (1b) – obr. 12.

• Ve vodorovné poloze umístěte sací hubici (22) do úklidového prostoru za spotřebičem (1a) - obr. 13.

• Vysavač snadno přesunete pomocí přepravních rukojetí (7a nebo 7b) nebo závěsného popruhu* (27).

Důležité: Před údržbou nebo čištěním vysavač vždy vypněte a odpojte ze sítě.

• Ukazatel plnění sáčku (5) informuje, že sáček je plný nečistot nebo jemného prachu. Pokud se vám zdá, že se účinnost vašeho spotřebiče snížila, seřiďte výkon na maximum a držte sací hubici zdviženou nad podlahou. Pokud je ukazatel stále červený, vyměňte sáček.

• Ohebnou trubici (18) vytáhněte ze sacího otvoru (10) - obr. 2.

• Otevřete kryt (9) vysavače – obr. 14. a) Pokud je váš vysavač vybaven papírovým sáčkem * (17a) nebo sáčkem Wonderbag Compact* (17c):

• Vyndejte rám na sáček (15) z přihrádky na sáček (8) - obr. 15a, vyjměte papírový sáček * (17a) nebo sáček Wonderbag Compact* (17c) z jeho rámu vysunutím z vodicích lišt (16) - obr. 15b.

• Vyhoďte papírový sáček * nebo sáček Wonderbag Compact* do koše – obr. 15c

• Vložte nový papírový sáček * nebo sáček Wonderbag Compact* do rámu - obr. 15d. Vložte jej dovnitř do přihrádky - obr. 15e

• Před zavřením krytu se ujistěte, že jste sáček umístili správně (9). b) Pokud je vysavač vybavený textilními sáčky* :

• Držák sáčků (15) vyjměte z prostoru pro sáček (8) – obr.16a a textilní sáček * (17b) vyjměte z držáku (15) vyjetím z vodí- cích lišt (16) – obr. 16b.

• Sáček otevřete pomocí zipu – obr. 16c, vyprázdněte ho do odpadkového koše – obr. 16d.

• Sáček vypláchněte čistou vodou – obr. 16e.

• Sáček nechte schnout alespoň 24 hodin (nevracejte ho na místo dokud není dokonale suchý) – obr. 16f.

• Než sáček vrátíte na místo, zkontrolujte, zda je zip správně uzavřený – obr. 16g. VYMĚŇTE MIKROFILTR* (ref.: ZR0039 01) NEBO FILTROVOU KAZETU HEPA* (ref.: ZR0041 01) Mikrofiltr* (ref.: ZR0039 01) Pozor! Je-li váš přístroj vybaven papírovým sáčkem, vyměňujte mikrofiltr ZR0039 01 vždy po 6 výměnách sáčku.

• Otevřete kryt (9) vysavače – obr. 14.

• Otevřete ochrannou mřížku motoru (12) - obr. 17a.

• Vyjměte mikrofiltr* (13) –obr. 17b.

• Mikrofiltr* (13) vyhoďte do odpadkového koše – obr. 17c a nahraďte je novým mikrofiltrem (ref. ZR0039 01).

• Kolíčky umístěte do zářezů – obr. 17d.

• Mikrofiltr* za ochrannou mřížkou motoru zajistěte (12) – obr. 17e.

• Před uzavřením krytu (9) se ubezpečte, zda je mikrofiltr* (13) ve správné poloze.

• Podle modelu vysavače: jedná se o vybavení, která mají pouze některé modely, nebo o příslušenství, které je možné přikoupit.

902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page4647 KAZETA FILTRU HEPA* (ref. ZR0041 01) Důležité: Kazetu filtru HEPA* ZR0041 01 vyměňte vždy po 6 měsících (podle četnosti použití).

• Otevřete kryt (9) vysavače – obr. 14.

• Kolíčky umístěte do zářezů – obr. 18d.

• Novou kazetu filtru HEPA* (14a) (ref. ZR0041 01) v přihrádce zajistěte - obr. 18e.

• Před uzavřením krytu (9) se ubezpečte, zda je kazeta filtru HEPA* (14a) ve správné poloze. KAZETU FILTRU HEPA* VYČISTĚTE (ref. ZR0042 01) Pozor! Toto čištění je vyhrazeno výhradně pro kazetu filtru HEPA* ref. ZR0042 01.

• Otevřete kryt (9) vysavače – obr. 14.

• Vyjměte kazetu filtru HEPA* (14b) - obr. 19a - 19b.

• Na kazetu filtru HEPA* (14b) poklepejte nad odpadkovým košem – obr. 19c.

• Pak kazetu propláchněte čistou vodou - obr. 19d, a vysoušejte ji alespoň 24 hodin – obr. 19e.

• Dohlédněte, aby před vrácením na místo byla kazeta filtru HEPA* (14b) řádně vysušená.

• Kolíčky umístěte do zářezů – obr. 19f.

• Kazetu filtru HEPA* (14b) (ref. ZR0042 01) v přihrádce zajistěte - obr. 19g.

• Před uzavřením krytu (9) se ubezpečte, zda je kazeta filtru HEPA* (14b) ve správné poloze

• Tělo spotřebiče a příslušenství otřete měkkým a vlhkým hadříkem a vysušte.

• Suchým hadříkem otřete kryt – obr. 20.

• Nepoužívejte agresivní nebo abrazivní čistící přípravky.

6. ODSTRANĚNÍ PORUCHY

Důležité: Pokud vysavač nefunguje jak by měl, před kontrolou jej vypněte stisknutím pedálu zapnout/vypnout. POKUD VYSAVAČ NELZE UVÉST DO PROVOZU

• Spotřebič není napájený elektrickým proudem: zkontrolujte, zda je správně zapojený v síti.

POKUD VYSAVAČ NEVYSÁVÁ

• Příslušenství nebo ohebná hadice jsou ucpané: překážku v příslušenství nebo ohebné hadici odstraňte.

• Kryt je nesprávně zavřený: zkontrolujte umístění sáčku a kryt znovu uzavřete. POKUD VYSAVAČ NEMÁ DOBRÝ TAH, JE HLUČNÝ, PÍSKÁ

• Příslušenství nebo ohebná hadice jsou částečně ucpané: překážku v příslušenství nebo ohebné hadici odstraňte.

• Sáček je plný nečistot nebo jemného prachu: vyměňte papírový sáček* (17a) nebo sáček Wonderbag Compact * (17c), nebo vy- prázdněte textilní sáček * (17b).

• Ukazatel plnění sáčku je červený: systém filtrace je plný jemného prachu. - Kazeta HEPA*: vyměňte kazetu filtru HEPA* (14a) (ref.ZR0041 01) a vraťte ji do schránky nebo kazetu filtru HEPA* (14b) (ref.ZR0042 01) vypláchněte podle uvedeného postupu. - Mikrofiltr*: mikrofiltr* vyjměte a nahraďte jej novým (ref. ZR0039 01).

• Elektronický regulátor výkonu* je v minimální poloze: pomocí elektronického regulátore výkonu* výkon zvyšte (pokud jste nenasáli jemnou tkaninu).

• Mechanický regulátor výkonu na vodící trubici je otevřený: mechanický regulátor výkonu zavřete. POKUD JE UKAZATEL PLNĚNÍ STÁLE ČERVENÝ

• Sáček je plný jemného prachu: vyměňte papírový sáček* (17a) nebo sáček Wonderbag Compact * (17c), nebo vy- prázdněte textilní sáček * (17b). POKUD KRYT NELZE ZAVŘÍT (činnost čidla 11b)

• Zkontrolujte zda je ve spotřebiči sáček nebo zda má správnou polohu.

• Podle modelu vysavače: jedná se o vybavení, která mají pouze některé modely, nebo o příslušenství, které je možné přikoupit.

• Otevřete regulační kurzor vodící trubice nebo snižte výkon. POKUD SE ŠŇŮRA NEVRACÍ CELÁ DO NAVÍJEČE

• Zpětné navíjení šňůry se zpomaluje: šňůru znovu vytáhněte a stiskněte ovladač navíjení. POKUD SE VÁŠ VYSAVAČ BĚHEM VYSÁVÁNÍ VYPNE:

• Sepnula se tepelná pojistka. Zkontrolujte, zda trubka a hadice nejsou ucpané a zda sáček a filtry nejsou přeplněné. Před dalším zapnutím vysavače jej nechte 30 minut vychladnout. Pokud problém přetrvává, svěřte vysavač nejbližší autorizované opravně Rowenta. Viz seznam autorizovaných opraven Ro- wenta nebo volejte zákaznické oddělení Rowenta (viz údaje na poslední straně). ZÁRUKA

• Tento spotřebič je určený výhradně k šetrnému použití jako domácí spotřebič. V případě nevhodného použití nebo použití v rozporu s návodem k obsluze, výrobce nenese žádnou odpovědnost a záruka zaniká.

• Před prvním použitím si pozorně pročtěte návod k obsluze spotřebiče: použití, které je v rozporu s návodem k obsluze, zbavuje Rowentu veškeré odpovědnosti.

Ve shodě s platnými předpisy musí být každý spotřebič mimo provoz s konečnou platností znehodnocen: před odstraněním spotřebiče do odpadu odpojíme a odřízneme přívodní šňůru. Podílejme se na ochraně životního prostředí! Spotřebič obsahuje řadu recyklovatelných materiálů nebo materiálů, které se dají zhodnotit. Svěřte spotřebič za účelem zpracování těchto surovin do sběrného střediska. Na daný vysavač bylo v souladu se zákonem č. 22/1997 Sb. vydáno prohlášení o shodě. Vysavač odpovídá harmonizovaným technickým normám a nařízením vlády : C. 168/1997 Sb. elektrická zařízení nízkého napětí, C. 169/1997 Sb. - elektromagnetická kompatibilita, C. 9/2002 Sb. - emise hluku. Hodnota naměřeného hluku činí: 83 dB(A). Přístroj je určen pouze pro vysávání v domácnosti. Při používání přístroje mimo domácnost je uživatel povinen dodržovat lhůty pravidelných kontrol a revizí dle normy ČSN 33 1610, «Elektrotechnické předpisy. Revize a kontroly elektrických spotřebičů během jejich používání.»

• Podle modelu vysavače: jedná se o vybavení, která mají pouze některé modely, nebo o příslušenství, které je možné přikoupit.

Sací hubice na bytové zařízení Štěrbinová sací hubice s kartáčovým nástavcem Sací hubice na parkety Mini turbokartáček Turbokartáček POU

Na čištění nábytku. Na obtížně přístupná místa a kouty. Na křehké povrchy/podlahy. K hloubkovému čištění čalouněného nábytku. Na odstraňování vláken a zvířecích chlupů, které ulpěly v ko- bercích a na textilních površích. NASAZOV

Sací hubici na bytové zařízení nasadíme na konec trubice. Štěrbinovou sací trubici s kartáčovým nástavcem nasadíme na vodící trubici nebo trubici. Sací hubici na parkety nasadíme na konec trubice. Mini turbokartáček nasadíme na konec trubice. Turbokartáček nasadíme na konec trubice.

STA Autorizovaná servisní střediska Rowenta (viz seznam adres níže). Autorizovaná servisní střediska Rowenta (viz seznam adres níže). Autorizovaná servisní střediska Rowenta (viz seznam adres níže). Autorizovaná servisní střediska Rowenta (viz seznam adres níže). Autorizovaná servisní střediska Rowenta (viz seznam adres níže). 902444B_Compacteo upgrade_902444B 09/11/10 14:22 Page481. BEZPEČNOSTNÉ POKYNY Aby bola zabezpečená Vaša bezpečnosť, tento prístroj zodpovedá platným normám a nariadeniam (smernici o nízkom napätí, elektromagnetickej kompatibilite, životnom prostredí, ap.).

• Nadstavec ani koniec rúrky nedávajte do blízkosti očí ani uší.

• Nevysávajte mokré podlahy, vodu ani kvapaliny bez ohľadu na ich povahu, teplé materiály, veľmi jemné ma- teriály (sadra, cement, popol...), veľké kusy ostrého odpadu (sklo), škodlivé látky (riedidlá, moridlá...), agre- sívne látky (kyseliny, čistiace prostriedky...), vznetlivé a výbušné látky (na báze benzínu alebo alkoholu).

• Prístroj nikdy neponárajte do vody, nelejte naň vodu a neskladujte ho vonku.

3. Elektronický regulátor výkonu*

4. Tlačidlo na navíjanie kábla

5 . Kontrolné svetlo plného vrecka

13. Mikrofilter* (ref. číslo ZR0039 01)

• (17a) či látkové vreck

16. Vodiace drážky držiaka vrecka

a- Papierové vrecko* (ref. číslo ZR0039 01/ZR0041 01)

18. Hadica s trubkou a s mechanickým regulátorom výkonu

19. Teleskopická rúrka*

• Ak používate predlžovací kábel, skontrolujte, či je v dobrom stave a či je jeho priemer prispôsobený výkonu Vášho vysávača.

• Mikrofilter* (13) zahoďte do odpadového koša - obr. 17c a nahraďte ho novým mikrofiltrom (ref. číslo ZR0039 01).

• Kábel sa pri navíjaní zastavil: kábel znova vytiahnite a stlačte tlačidlo na navíjanie kábla. AK VYSÁVAČ PRESTANE FUNGOVAŤ POČAS VYSÁVANIA
