NÁVOD K OBSLUZE WKL 2503 AEG

Návod k použitá montáži

Konwektory

1.Navodk pouziti 34-36
1.1 Popis priestroje
1.2 Obsluha
1.3 Bezpečnostni poukyny
1.4 Osetrovani a udrzba Co delat, kdyz ...?
2. Instrukce k montazi 37-38
2.1 Konstrukce pristroje Technická data 37
2.2 Predpisy a ustanoveni
2.3 Montáz
2.4 Elektrická prípojka
2.5 Předani pristroje
Ekologie a recyclace 39
Zaručni podmíky 39

Spis tresci

Dužívat s požadovanou.

opatností, aby se vyloučilo potencialní riziko vlivem požáru, nebezpečí zasaženi elektrickým proudem nebo zraněni. Proto se smí prístroj používat pouze tim způsobem, ktery je popsán v tomto navodu. Jakékoliv uziti, které neodpovidá doporučeni vyrobce, muzě mit za následek poskození prístroje nebo poraněni obsluhujiciho. Je nutno zajistit správné prízpůsobeni mezi potřebour tepla mistrnosti a topnám vykonem prístroje.

Prid pouzitim pristroje je treba si peclive proci st cely navod a je nutno dorzet Pokyny, ktere jsou uvedeny pro spravnou manipulaci s pristrojem.

Tyto pokyny pečlivé uschovejte, predejte je v pripadě zmeny majitele dalšimu uživoteli.

Budou-li zapotrebi pripadne opravy, prenechtePokyny k nahlednuti odbornikovi.

1.1 Popis pristroje

WKL je elektrickým prímotopným prístrojem, určeným vyhradné k montáži na stěnu. Prístroj je vhodné např. jak hlavní nebo jaků prechodné popř. doplěkové vytápéné.

Typová rada WKL-S

Po upevnéni na stenu a elektrickém pripojeni prostrechnictvim sitové zastrcky je pristroj pripraven k provozu.

Typová rada WKL-U

Po upevné n na stenu a elektrickém priopojeni pomoci pevné pripojky s pouzitim pristrojové pripojné krabice (je tbreba respektovat priślustré mistrová normy!) je priestroj pripraven k provozu.

Funkce pristroje

Vzduch v konvektoru se ohrivá topnám tělesem a vystupuje prirozenou konvekci nahoru vystupné vzduchovou mřízkou (4). Otvory, které jsou umistěny v dolní straně prístroje, proudí do konvektoru chladné vzduch z mistrnosti.

Zabezpečovacá zářizení

Konvektor je vybaven ochrannou tepelnou pojistkou (STR), ktera pri prehratip ristroj vypne. Po odstraneni priciny (napr. zakryte otvory pro vystup nebo vstup vzduchu) se uvede pristroj po ochlazovac硬度, ktera trva nekolik minut, opet do provozu.

1.2 Obsluha

Pomoci spinae (1) na pravé strané pristroje se konvektor zapina, resp. vypina.

Požadovaná teplota mistsosti je plynule nastavitné knofíkem pro volbu teploty (2) v Rozmezi mezi cca +6^ a +30^ . Jakmile je dosaženo nastavené teploty mistsosti, udržuje se tato teplota prerušovám ohrevem konstantné na nastavené hodnotě (topny vykon pristroje musi pritom odpovidat nejméně nutné potřebe tepla mistsosti).

Pokud existuje v mistrnosti vice topnych pristroju, muze byt nastaveni voliciho knofliku pro teplotu na kaźdem pristroji ruzné.

Aby se zamezilo pri otevrenych oknech v mistnosti prilis velke spotrebe elektricke energia, mel by se pristroj behem vetrani spinaem (1) yypnout.

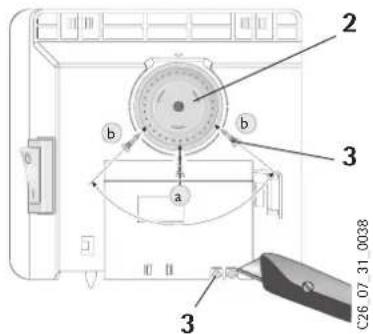

S oběma kolíky (3), které jsou umistěny na zadní straně spinaci skřínký, je možno regulator teploty fixovat na určité nastavení nebo omezit rozsah nastavení teploty.

Pro fixováni na požadovanou teplotu se musízasunout kolík a do přesné protilehlého otvoru.

Pri omezeni rozsahu nastaveni teploty se nastavi na knofliku pro volbu minimalni a maximalni hodnota a oznaci se vzdyzasunutim koliku b do trochu presazené usazeného protilehleho otvoru.

1.2.1 Externí regulator teplotymistnosti

Pristroj je mozo pouzivat v pripadé potreby s externim regulatorem teploty mistnosti, ktery lze bezné zakoupit v odbornych obchodech.

Pritom se musi natočit volić knoflik teploty (2) k pravemu dorazu (MAX).

Regulator teploty mistristosti by se mél umístit v co největsí vzdálenosti od prístroje a ve yóscenenejméne 1,5 m.

1.2.2 Odstavení konvektoru k provozu

Pro odstaveni pristroje z provozu se musi nestavit spinač do poloze VYP a vytáhnout sitová zástrčka z nastěnné zásuvky (nevytahujte zástrčku ze zásuvky uchopením pripojovaciho vodiče).

1.3 Bezpečnostní poukyny

Piroj se nesmi pouzivat

• v mistnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpečím požáru nebo vybuchu;
• v bezprostřední blízkosti potrubi nebo zásobniků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici latky;

• tehdy, kdyz neni mozno dodržet minimálny vzdalenosti k plochám okolnich predmétu.

• Montáz (elektrickou instalaci), a rovnéz první uvedeni do provozu a udrzbu tohoto pristroje smí provadět pouze oprávněny odborník na podkladě tohoto navodu.
  V Žádném pripadé se pristroj nesmi používat tehy, kdyz se provádeji v mistrasti jeho instalace práce jakoPokladání, broušením, osetřovám voskem, cistěné benzinem a dalí s osetřování (spreje, pasty na parkety) podlah nebo podobné Činnosti.

• Povrch skrǐne prístroje a vystupujići vzduch se během provozu velmi zahrivaji (teplota prěs 80 °C). Hroží nebezpećí popálením! Zásadné nedovolujte malým dětem, aby se k prístroji príblížovaly.
• Na pristroj se nesmejiPokladat zadne predmety, o pristroj se nesmi nikdo opirat nebozasahovat mezi topny pristroj a stenu (napr.pro suseni pradla).Rovnez se nesmejiPokladat v bezprostredni blizkosti pristroji zadne hoilave, zapalne nebo tepelnizolačni predmety nebo materialy, jako pradlo, prikrývky, casopisy, nadoby s voskem na parkety nebo benzinem, sprejové nadobky a podobné.

Hrozí nebezpečí vzplanutil!

Aby se zabránilo prehráti topného pristroje, nesmí se zařizení zakryvat.

A Pro prédméty jakéhokoliv druhu, jako nábytek, záclony, závesy a textilie nebo ostatní hořlavé nebo
nehořlavé materiaílu museji byt dodrženy k pristroji následujíci minimálne
odstupy:
k vystupné mřížce vzduchu 500 mm
k bočním cástem pristroje 100 mm
k horní straně pristroje 150 mm
k dolní straně pristroje 100 mm
k zadní stěné pristroje 26 mm

Tepl' yzduch musi mit moznost bez omezeni z priestroje vystupovat!

• Pristroj se nesmi pouzít jako volné stojíci zařazení.
• Na pristroj nevstupujte!
• Na pristroji se nesmi provadet zdne zmeny.
• Prístroj nenecháveje nikdy v provozu bez dozoru.
  Zvlastni pozornost je vyzadovana tehdy, kdyz se pristroj pouziva v pritomnosti deti, nemocnych osob nebo zvirat. Hrozi nebezpeci poraneni!
• Vestlizhe je některá cást pristroje poskozená, pristroj spadl nebo již na něm existovala závada, nesmi se uvest do provozu.
• Pri poskozeni privodniho kabelu tohoto spotrebice musi byt tento kabel vymenen bud'primo vyrobcem nebo jeho autorizovanym servisem nebo jinou osobou s elektrotechnickou kvalifikaci, aby nevznikl nebezpecny stav.

1.4 Osetrovánia udržba

Pokud by se projevilo na vystupni mrize vzduchu a na skrini priestroje lehké zbarveni, pak je nutno tyto casti co mozno ihned otrit vlhkym hadrem a horkouvodou. Ve studenem stavu se priestroj cisti obvyklymi cisticicimi prostredky. Pri tchto pracich je tbrea se vyvarovat pouzivani abrazivnich a ziravych cisticich prostredku. Do priestroje nesmi vniknout vlhkest. Do vzduchovych drazek nestrikejte cisticici sprej. Doporučujeme, abyste nechávali pri pravidelné udrzbe prezkouset také kontrlná regulačné pvky priestroje. Nejpozději 10 rokpu prvním uvedeni priestroje do provozu by mél prišlušné odborník zkontrolovat bezpečnostní, kontrlná regulačné pvky.

Co dělat, když ...?

se pristroj neohrivá?

Zkontrolujte, zda...

... není zapnuto tlacítko ZAP/VYP.

... se neporušila ve vaši pojistkové skřínce príslušné pojistka nebo se nevypnul jistič.

Odstrahte pricinul

Pokud by se potom stale jeste topny pristroj neohirval, zavolejte servisni sluzbu!

• zavoláte servisni sluzbu?

Zjisteteztypového stitku (8) na pristroji typ a

Cislo (Nr.) pristroje a sdeltte tyto udaje servisi sluzbe!

AEG

Typ:WKL....

E-Nr: F-Nr:

2. Instrukce k montáži

Instalaci a elektrickou pripojku pristroje musi provest odbornik s prihlédnutim k těmto instrukcím k montáži. Obal pristroj a príslušenstvi odstrante teprve na miste jeho instalace, pritom deje pozor na pribalený sáček! Pri vybalování dbeje na to, aby nezustaly v obalovém materialu zádné cásti príslušenstvi pristroje.

2.1 Konstrukce pristroje

4 mrižka pro vystup teplého vzduchu
5 drzak na stenu
6 uzaviraci kolik
7 vedeni k pripojeni na elektrickou sít
8 typovy stitek

Technická data

typ		WKL 503 S WKL 503 U	WKL 753 S WKL 753 U	WKL 1003 S WKL 1003 U	WKL 1503 S WKL 1503 U	WKL 2003 S WKL 2003 U	WKL 2503 S WKL 2503 U	WKL 3003 S WKL 3003 U
výška mm 450
šířka mm 370 445 445	590 740	890 1040
hloubka s nástěnným držákem	mm	78 100
rozmér A mm 121 195	195 343	491 639 787
hmotnost	kg	4,0	4,6	4,6	6,0	7,2	8,4	9,9
el. připojeni		1/N ~ 230 V
příkon	kW	0,5	0,75	1,0	1,5	2,0	2,5	3,0
rozsah nastavitelné teploty	°C	cca 6 až 30
protizámrazová ochrana	°C	cca 6
třída ochrany		II
stupeř elektrického krytí		IP 24, chráněn proti střÍkají vodě
schvalení		viz typový štětek prístroje

2.2 Prédpisy a ustanoveni

Přistroj se nesmí

• používat v mistrnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpečím požáru nebo vybuchu;
• použivat v bezprostřední blízkosti potrubí nebo zásobníků, které vedou nebo obsahuť hořlavé nebo vybuchem ohrožujici látky;
• použivat tehyd, když neni možno dodržet minimálny vzdálenosti k plochám okolnínich preydětú.

V dlnach nebo jinych mistrnostech, v nichz vznikaj odpadni plyny, pach z oleje a benzinu atd. nebo se pracuje s Rozpoustedly a chemikaliemi, muze dojit k dele trvajicimu obtezovani pachem a pripadne ke znecisteni.

• Prístroi se smí instalovat pouze na svislích stěnách, jež jsou odolné proti teplatě nejmídě 80°C.

• Pri montázi je nutno dodržet minimálni odstup k plochám vedlejsich objektu.
  Vsechny elektricke prace pri pripojovani a instalaci je nutno provest podle prislu'snych platnych narodnich a regionalnich norem a predpisu a v souladus ustanovenimi prislu'sneho elektrorozvodneho zavodu.

• Prístroi se nésmi instalovat bezprostředné pod nástěnnou zásvku.

• Pokud se má prístroi pevně prípojit na rozvodnou sít stridaveho proudu (prípojnou krabici), musi jej být možno oddělit od sítě všemi poly zařizením s mezerou mezi kontakty velikosti nejmény 3 mm. K tomu lze použít stykačú, vypinačú LS, pojistek atd. Instalace s pevně uložéným prípojovacím vedením není prípustné.
• Je treba respektovat udaje na typovem stitku pristroje!
  Uvedene napeti musi souhlasit se sitovym napetim na miste instalace pristroje.
• Pri instalaci vytapeciho pristroje v mistnostech s koupaci vanou a / nebo sprchou je nutno mit na zreteli ochrannou oblast podle prislušné platné normy v souhlasu s udaji, uvedenymi na typovém stitku pristroje.
• Prístroi se musi umistit tak, aby se nemohli spinacich a regulačnich zařizení dotknout osoby, jež se nacházeji v koupaci vaně nebo pod sprchou.
• Vedení pro pripojeni k elektrické siti smi pri pripadné vyměne nahradit pouze odborník s použitím originálních.

2.3 Montáz

2.3.1 Montáz nasténného držákub

Nastěnný držák se použije rovněž jako šablona pro upevněné, a zajistuje pritom potřebnou vzdálenost od podlavy.

Pro upevnéi pristroj se postupujne nasledujicim zpusobem:

• I ve strodu orientovany nastenny drzak (5) postavte vodorovne na podlahu, a vyznacte na montazni stene otvory, označene pismeny a a d;
• II zvednete nastenny drzak tak, aby se kryly otvory b v nastennem drzaku s pravé umistěnymi značkami na montážni stěne;
• oznácte otvory c a d nástenného držaku na montážni stěne;
• vyvrteje na vsech 4 znackach otvory a upevnete nastenny drzak s pouzitim vhdnych upevnovacich materialu (srouby, hmozdinky) vzy podle druhu steny. Vyrovnani pri pripadnem posunuti upevnovacich otvor je moze pomoci vertiknich podelnych otvor.

Zavěste konvektor jeho uchytnymi vyřezy v zadní straně pristroje současné na 4 listy nastěnného držák u pritlácte jej, abyste pristroj aretovali. Potom otočte uzavirác kolík (6) nastěnného držák ve směru hodinovych ručíček až k dorazu a tím upevné izejstě.

Při demontáži konvektoru se musi po uvolnéí uzaviraciho koliku prístroj lehce nadzvednout a potomzejmout směrem dopředu z držák.

Vysvětlete uživateli funkce prístroje. Upozorněte jej zvlástě na bezpečnostní pokyny.

Pridejte uživoteli instrukce k použivani a montázi prístroje.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl priestroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí povádet pouze kvalifikovany odborník.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušnémtážním a provoznim námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju

Přistroje s tímto označenim nepatri do popelnice a je nutno je odděleně sbirat a likvidovat.

Zpracovani odpadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl prístroz jakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí provadět pouze kvalifikovany odbornik.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušné montáznim a provozním námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju
