NÁVOD K OBSLUZE OWCIN900BI AMICA

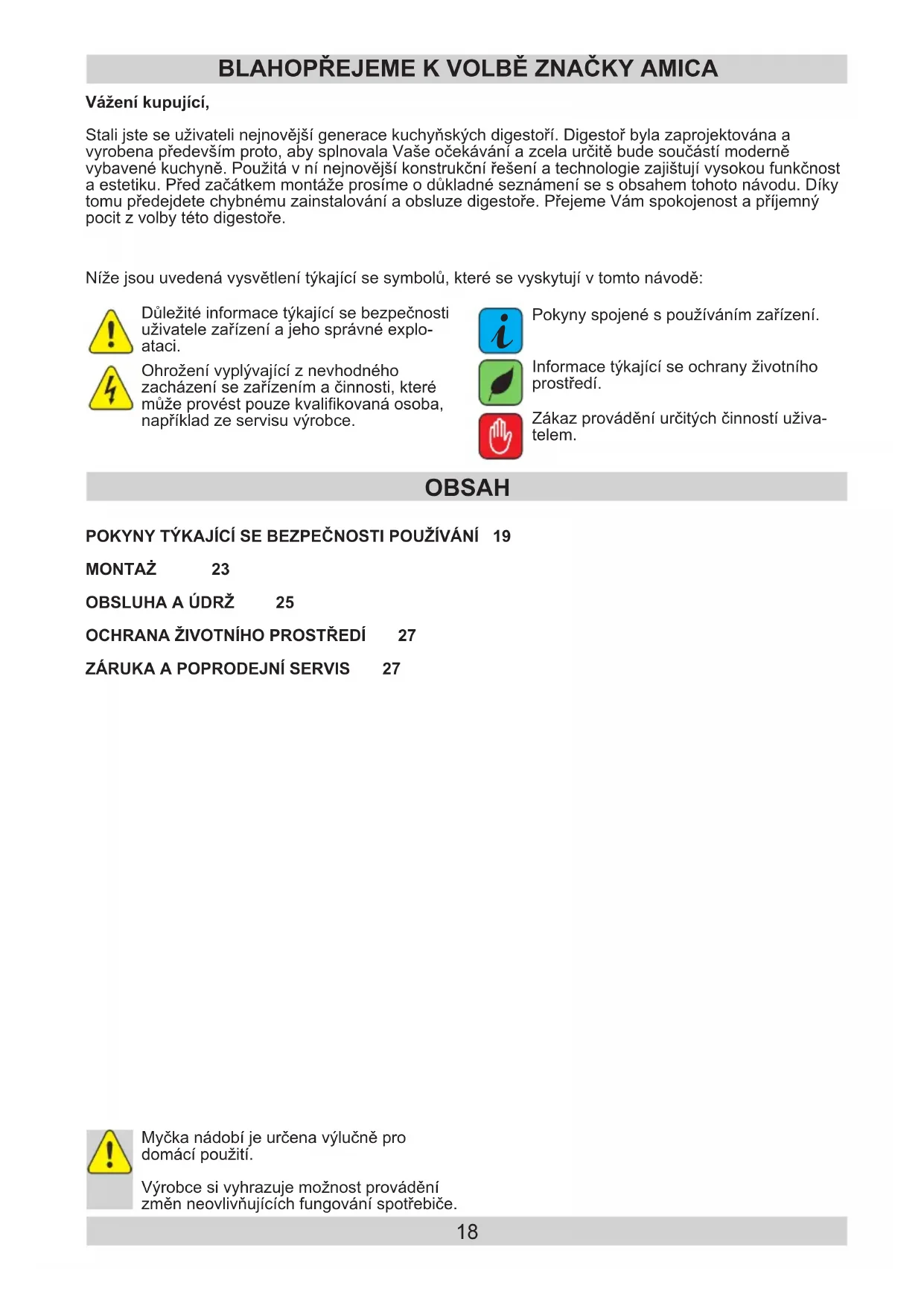

OBSAH Vážení kupující, Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře. BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 19 MONTAŻ 23

Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě: Zákaz provádění určitých činností uživa- telem. Ohrožení vyplývající z nevhodného zacházení se zařízením a činnosti, které může provést pouze kvalikovaná osoba, například ze servisu výrobce. Důležité informace týkající se bezpečnosti uživatele zařízení a jeho správné explo- ataci. Pokyny spojené s používáním zařízení.

Informace týkající se ochrany životního prostředí. Myčka nádobí je určena výlučně pro domácí použití. Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.19 POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

l Výrobce nenese žád- nou odpovědnost za eventuální škody anebo požáry způsobené za- řízením a vyplývajícím z nedodržování pokynů uvedených v tomto ná- vodu. l Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte ji pro jiné účely. l Odsavač pracující v od- tahovém režimu napojte na příslušný ventilační kanál (nenapojujte ko- mínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsa- vač musí mít namonto- vané vedení odvádějící vzduch ven. Délka ve- dení (nejčastěji roura Ø 120 nebo 150 mm) nemá být delší než 4–5 m. Vedení odvádějící vzduch se rovněž vyža- duje u teleskopických a nábytkových odsavačů v recirkulačním režimu. l Odsavač pracující v recirkulačním režimu vyžaduje ltr s aktivním uhlím. V tomto přípa- dě není nutná montáž vedení odvádějícího vzduch ven, zato se do- poručuje namontovat zpětnou klapku vzdu- chu (pouze komínové odsavače).

l Odsavač má nezávi- slé osvětlení a odtaho- vý ventilátor s možností nastavení jedné z něko- lika rychlostí otáček. l V závislosti na verzi za- řízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektric- ký sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsava- če); na svislou stěnu v kuchyňské lince nad plynový nebo elektric- ký sporák (teleskopic- ké a vestavné odsava- če). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmot- nost odsavače. Některé modely odsavačů jsou velmi těžké. l Montážní výška zaříze- ní nad elektrickou de- sku je uvedena v tech- nickém listu (technické specikaci zařízení). Pokud v montážních návodech plynových za- řízení je uvedena větší vzdálenost, zohledněte to (Obr. 1a/b/c).20 l Pod kuchyňským od- savačem nenechávej- te otevřený plamen při sundávání nádobí z hořáku, nastavte mi- nimální plamen. Vždy zkontrolujte, zda pla- men nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebez- pečnou koncentraci te- pla. l Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit. l Před každou opera- cí výměny ltru anebo před zahájením oprav, vyjměte zástrčku zaří- zení ze zásuvky l Protitukový ltr do ku- chyňského odsavače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zá- palný. l Jestliže se v místnos- ti, mimo odsavače, ex- ploatuje jiné zařízení o neelektrickém napáje- ní energií (např. pečicí trouby na tekuté pali- vo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bez- pečná exploatace je možná, pokud při sou- časné práci odsavače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje pod- tlak nejvíce 0,004 mili- baru (ten bod je neplat- ný, pokud je kuchyňský odsavač používaný jako absorbent pachů). l Odsavač nesmí sloužit jako plocha podpory pro osoby nacházející se v kuchyni. l Odsavač musí být čas- to čištěný jak zevnitř, tak i vevnitř (NEJMÉNĚ JEDNOU MĚSÍČNĚ, při dodržování pokynů týkajících se údržby, uvedených v tomto ná- vodu). Nedodržování zásad týkajících se čis- tění odsavače, jak rov- něž výměny ltrů může způsobit vznik ohrožení požárem.21 l Jestliže bude napájecí vodič poškozený, musí být vyměněný v specia- lizovaném opravářském podniku. l Je třeba zajistit mož- nost odpojení spotřebi- če od elektrické sítě vy- tažením zástrčky nebo vypnutím dvojpólového vypínače l Toto zařízení není při- způsobené k používání osobami (v tom dětmi) s omezenou fyzickou, smyslovou anebo psy- chickou schopností ane- bo osobami s nedosta- tečnými zkušenostmi a znalostí zařízení, leda že je uskutečňováno pod dohledem anebo v souladu s návodem k používání zařízení, odevzdaným osobami odpovídajícími za jejich bezpečnost. Věnujte po- zornost dětem, aby se nebavily varnou konvicí. l Je třeba věnovat zvlášt- ní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu l To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzický- mi anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instruované ohledně obsluhy zaří- zení bezpečným způ- sobem a znají ohrožení spojené s používáním zařízení. Děti si nemo- hou se zařízením hrát. Čištění a konzervace zařízení nemůže být vy- konávaná dětmi, ledaže skončily 8 let a mají do- hled zodpovědné osoby. l Zkontrolujte, zda napě- tí uvedené na výrobním štítku odpovídá místním parametrům napájení. l Před montáží rozviňte a narovnejte síťový vo- dič l Pozor! Obalový mate- riál (polyetylenové sáč- ky, kousky polystyrenu apod.) je třeba běhe- mrozbalování udržovat mimo dosah dětí.22 l UPOZORNĚNÍ: před připojením odsavače k síťovému napájení vždy zkontrolujte, zda je na- pájecí kabel správně nainstalován a zda NE- BYL poškozen během montážních činností. Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokonče- na jeho instalace. l Nikdy nepoužívejte kryt bez správně namonto- vané mříže! l Je přísně zakázáno va- řit jídla s volným plame- nem pod krytem. l POZOR! Pokud insta- lace šroubù a úchytných zaøízení není prove- dena v souladu s tímto návodem, hrozí nebez- peèí úrazu elektrickým proudem.23 MONTAŻ Vybavení Kuchyňský odsavač se skládá z následujících ele- mentů (Výkr. 2...): Montáž Montáž zařízení krok za krokem je znázorněna na obrázcích 3...24 Nastavení režimu odtahu kuchyňského odsa- vače V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při tomto nastavení odstraňte eventuální uhlíkový ltr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo ela- stického potrubí průměru 150 /120 mm a odpovída- jících svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení po- věřte kvalikovanému instalatérovi. Nastavení pracovního režimu odsavače jako absorbentu pachů V této pracovní verzi se přeltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustran- ného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu). Ve vybraných modelech univerzálních odsavačů přepněte páčku uvnitř odsavače (Obr. 8), abyste přepnuli odtahový režim na recirkulační režim. Očištěný vzduch se vrátí do místnosti otvory nacházejícími se v horní části zařízení. Nábytkové a teleskopické odsavače pracující v recirkulačním režimu vyžadují montáž roury odvádějící vzduch. Druhý konec roury nasměruj- te na místnost, rourou bude odváděn ltrovaný vzduch. Rychlosti ventilátoru Nejnižší a střední rychlost používejte v normálních pracovních podmínkách, jak rovněž malé koncen- traci par, zatímco nejvyšší rychlost (TURBO) po- užívejte pouze při silné koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování. MONTAŻ25

Ovládání odsavače se provádí na kontrolním panelu (Obr. 4) Pole 1,2,3,4 – slouží k zapnutí odsavače a regulaci rychlosti ventilátoru v rozsahu od 1 do 4, slouží k programování času automatické práce ventilátoru (max. 10 min. na každé rychlosti) - Pole - stlačení vypíná odsavač - Pole - slouží k zapínání a vypínání světla v odsavači, nezávisle na práci motoru. Krátké stlačení tohoto tlačítka zapíná/vypíná osvětlení. Funkce programu Časovač: přidržení piktogramu 1,2,3 lub 4 ok. 2 sek. (ukáže se blikající piktogram) způsobuje za- pnutí automatické práce odsavače na 10 min. na libovolné rychlosti. Vypnutí časovače se uskuteč- ňuje pomocí stejného piktogramu, kterým se zapíná funkce automatické činnosti.26

Konzervace Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový ltr a ltr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny výrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě. Kovové protitukové ltry Čistění Hliníkový tukový ltr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem. Výměna Demontáž hliníkového tukového ltru je znázor- něna na obrázku 5. U některých modelů se používá akrylový ltr. Vy- měňujte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání. Uhlíkový ltr (používá se pouze ve verzi s re- cirkulací) Činnost - Uhlíkový ltr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu ka- nálu. Filtr s aktivním uhlím má schopnost absorbo- vání pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjimečně intenzivního po- užívání Výměna: Demontáž uhlíkového ltru je znázorněna na obrázku 6. Osvětlení Výměna žárovek je znázorněna na obrázku 7. Po- užívejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontova- ných v zařízení. Čištění Normální čištění odsavače: l Nepoužívejte vlhké hadříky nebo houby ani proud vody. l Nepoužívejte rozpouštědla ani alkohol, proto- že by mohly zmatnět lakované povrchy. l Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli. l Nepoužívejte tvrdý, drsný hadřík Doporučuje se použití vlhkého hadříku a neutrál- ních mycích prostředků. Pozor: Po několik myti v myčce, lter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna ltru.27 Záruka Záruční opravy se provádějí na základě záručního listu. Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.

Recyklace obalu Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh- rožuje životní prostředí. Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné: l Vnější obal z lepenky / fólie l Tvar z pěnového polystyrenu (PS) bez FCKW l Fólie a sáčky z polyetylénu (PE) LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE Pokud už nebudeme po- užívat spotřebič, tak je tře- ba opotřebenému zařízení před zešrotováním uříznout připojovací kabel. Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyho- zen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Síť sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující ode- vzdání těchto spotřebičů. Vhodné zacházení s opotřebenými elek- trickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování tako- výchto spotřebičů. Prohlášení výrobce Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic: l směrnice pro nízkonapěťová zařízení 2006/95/EC, l směrnice o elektromagnetické kompatibilitě 2004/108/EC, l směrnice ErP - 2009/125/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.28 Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho ob- sahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste. Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemu- sia týkať zariadenia, ktoré vlastníte. VÁŽENÍ ZÁKAZNÍCI! BLAHOPRAJEME K VOĽBE ZNAČKY AMICA Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode: Zákaz vykonávanie určitých činností užívateľom. Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalikovaná oso- ba, napríklad zo servisu výrobcu. Umývačka riadu je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádza- nia zmien neovplyvňujúcich fungovanie spotrebiča. Dôležité informácia týkajúci sa bezpečno- sti užívateľa zariadenia a jeho správnej exploatácie. Pokyny spojené s používaním zariadenia.
