INSTRUKCJA OBSŁUGI OWCIN900BI AMICA

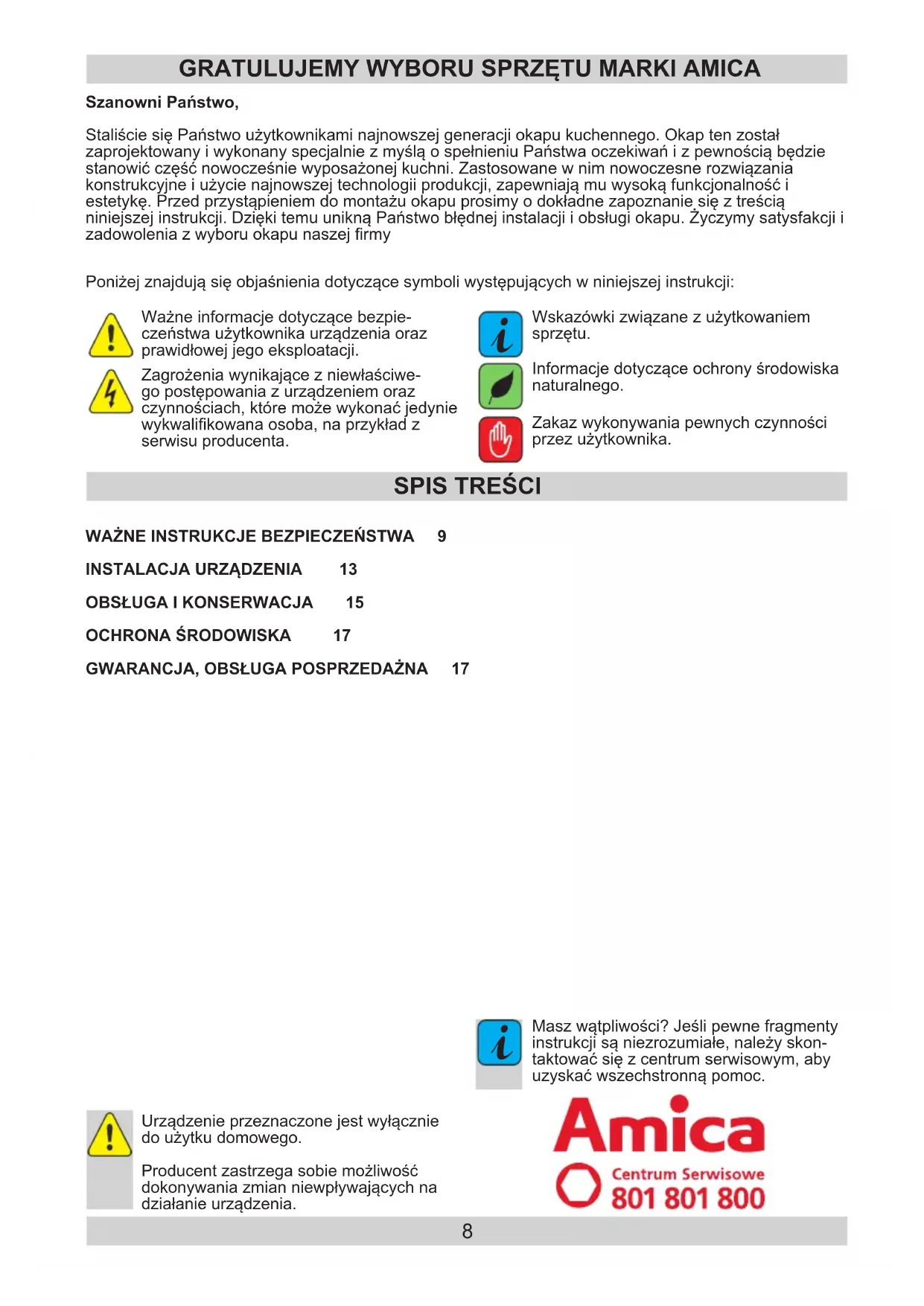

Szanowni Państwo, Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej rmy

GRATULUJEMY WYBORU SPRZĘTU MARKI AMICA

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji: Zakaz wykonywania pewnych czynności przez użytkownika. Zagrożenia wynikające z niewłaściwe- go postępowania z urządzeniem oraz czynnościach, które może wykonać jedynie wykwalikowana osoba, na przykład z serwisu producenta. Ważne informacje dotyczące bezpie- czeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji. Wskazówki związane z użytkowaniem sprzętu.

Informacje dotyczące ochrony środowiska naturalnego.

Urządzenie przeznaczone jest wyłącznie do użytku domowego. Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia. Masz wątpliwości? Jeśli pewne fragmenty instrukcji są niezrozumiałe, należy skon- taktować się z centrum serwisowym, aby uzyskać wszechstronną pomoc.

lProducent nie ponosi żadnej odpowiedzialno- ści za ewentualne szko- dy lub pożary spowodo- wane przez urządzenie wynikające z nieprze- strzegania zaleceń po- danych w niniejszej in- strukcji. l Okap nadkuchenny służy do usuwania opa- rów kuchennych. Nie należy go używać do in- nych celów. l Okap pracujący w trybie wyciągu należy podłą- czyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kana- łów kominowych, dymo- wych lub spalinowych, będących w eksploata- cji). Okap wymaga za- instalowania przewo- du odprowadzającego powietrze na zewnątrz. Długość przewodu (naj- częściej rura Ø 120 lub 150mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadza- jący powietrze jest rów- nież wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza. l Okap pracujący w try- bie pochłaniacza wy- maga zainstalowania ltra z węglem aktyw- nym. W tym przypadku nie wymaga się instalo- wania przewodu odpro- wadzającego powietrze na zewnątrz, zaleca się natomiast montaż kie- rownicy wydmuchu po- wietrza (tylko okapy ko- minowe).

l Okap posiada nieza- leżne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.10 l W zależności od wer- sji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej ścianie po- nad kuchenką gazową lub elektryczną (okapy kominowe i uniwersal- ne); na sucie ponad kuchenką gazową lub elektryczną (okapy wy- spowe); na pionowej ścianie w zabudowie meblowej ponad ku- chenką gazową lub elektryczną (okapy te- leskopowe i do zabudo- wy). Przed montażem należy się upewnić czy konstrukcja ściany / su- tu jest odpowiednia do utrzymania okapu. Nie- które modele okapów są bardzo ciężkie. l Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (spe- cykacji technicznej urządzenia). Jeżeli w in- strukcjach instalowania urządzeń gazowych po- dano większą odległość, należy to uwzględnić (Rys. 1a/b/c). l Pod okapem kuchen- nym nie wolno po- zostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny pło- mień. Zawsze należy sprawdzać czy płomień nie wykracza poza na- czynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła. l Potrawy przygotowy- wane na tłuszczach powinny być stale nad- zorowane, gdyż prze- grzany tłuszcz może się łatwo zapalić. l Przed każdą operacją czyszczenia, wymianą ltra lub przed podję- ciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka. l Filtr przeciw tłuszczo- wy do okapu kuchen- nego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopal- ny.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA11

l Jeżeli w pomiesz- czeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentyla- cję (dopływ powietrza). Bezpieczna eksploata- cja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spa- lających, zależnych od powietrza w pomiesz- czeniu, w miejscu usta- wienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowią- zuje, gdy okap nadku- chenny jest użytkowany jako pochłaniacz zapa- chów). l Okap nie powinien słu- żyć jako płaszczyzna podparcia dla osób znaj- dujących się w kuchni l Okap powinien być często czyszczony za- równo na zewnątrz jak i od wewnątrz (PRZY-

MIESIĄCU, z zachowa- niem wskazówek doty- czących konserwacji podanych w niniejszej instrukcji). Nieprze- strzeganie zasad do- tyczących czyszczenia okapu oraz wymiany l- trów powoduje powsta- nie zagrożenia poża- rem. l Jeżeli przewód zasi- lający ulegnie uszko- dzeniu, to powinien być wymieniony w specjali- stycznym zakładzie na- prawczym. l Należy zapewnić możliwość odłącze- nia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wy- łączenie wyłącznika dwubiegunowego

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA12

l Niniejszy sprzęt nie jest przeznaczony do użyt- kowania przez osoby (w tym dzieci) o ograniczo- nej zdolności zycznej, czuciowej lub psychicz- nej, lub osoby o braku doświadczenia lub zna- jomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowa- nia sprzętu, przekazaną przez osoby odpowiada- jące za ich bezpieczeń- stwo. l Należy zwrócić szcze- gólną uwagę, aby z urządze nia nie korzystały po zo sta wio ne bez opieki dzieci. l Sprawdzić, czy napię- cie podane na tabliczce znamionowej odpowia- da miejscowym para- metrom zasilania. l Przed montażem roz- winąć i wyprostować przewód sieciowy. l Uwaga! Materiały opa- kowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywa- nia trzymać z dala od dzieci. l UWAGA: przed podłą- czeniem okapu do zasi- lania sieciowego należy zawsze skontrolować czy kabel zasilania zo- stał prawidłowo zain- stalowany i NIE został przygnieciony przez okap w trakcie czynno- ści montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. l Zabrania się użytko- wać okap bez zamon- towanych aluminiowych ltrów przerciwtłuszczo- wych. l Surowo zabrania się przygotowywania pod okapem potraw z uży- ciem otwartego ognia (ambirowanie). l W zakresie koniecz- nych do zastosowania środków technicznych i bezpieczeństwa doty- czących odprowadza- nia spalin należy ściśle przestrzegać przepisów wydanych przez kom- petentne władze lokal- ne. l UWAGA! Niedokrę- cenie śrub oraz ele- mentów mocujących zgodnie z niniejszymi instrukcjami może spo- wodować zagrożenia zdrowia i życia.13

INSTALACJA URZĄDZENIA

Wyposażenie Okap nadkuchenny jest złożony z następujących elementów (Rys. 2)... Montaż Montaż urządzenia krok po kroku pokazany jest na rysunkach 3...14

INSTALACJA URZĄDZENIA

Ustawienie wyciągowego trybu pracy okapu W trakcie wyciągowego trybu pracy okapu powie- trze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do otworu odprowadzające- go powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instala- cyjnymi. Podłączenie należy zlecić wykwalikowanemu in- stalatorowi. Ustawienie trybu pracy okapu jako pochłaniacz zapachów W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu). W wybranych modelach okapów uniwersalnych należy przełączyć dźwignię wewnątrz okapu (Rys. 8), aby przełączyć tryb pracy z wyciągowego w tryb pochłaniacza zapachów. Oczyszczone po- wietrze powróci do pomieszczenia poprzez otwory znajdujące się w górnej części urządzenia. Okapy meblowe i teleskopowe pracujące w tybie pochłaniacza wymagają montażu rury odpro- wadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze. Prędkości wentylatora Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.15

OBSŁUGA I KONSERWACJA

Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4) Pole 1,2,3,4 - służą do włączenia okapu iregulacji prędkości wentylatora w zakresie od 1 do 4, służą do programowania czasu automatycznej pracy wentylatora (max 10 min. na każdym biegu) - Pole - naciśnięcie wyłącza okap - Pole - służy do załączenia i wyłączenia światła w okapie, niezależnie od pracy silnika. Krótkie naciśnięcie tego przycisku załącza / wyłącza oświetlenie. Funkcja programu Timer: przytrzymanie piktogramu 1,2,3 lub 4 ok. 2 sek. (pojawi się migający piktogram) powoduje załączenie się automatycznej pracy okapu na 10 min. na dowolnym wybranym biegu. Wyłączenie timera odbywa się za pomocą tego samego piktogramu, którym załącza się funkcję automatyczne- go działania.16

OBSŁUGA I KONSERWACJA

Konserwacja Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szcze- gólną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta. Metalowy ltr przeciwtłuszczowy Czyszczenie Aluminiowy ltr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie. Wymiana Demontaż aluminiowego ltra przeciwtłuszczowe- go pokazany jest na rysunku 5. W niektórych modelach zastosowany jest ltr akry- lowy. Należy go wymieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo inten- sywnego użycia. Filtr węglowy (stosowany tylko w wersji pochła- niacza) Działanie - Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego na- sycenia. Nie nadaje się także do mycia ani do rege- neracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymiana Demontaż ltra węglowego pokazany jest na ry- sunku 6. Oświetlenie Wymiana oświetlenia jest pokazana na rysunku 7. Należy stosować żarówki / halogeny / moduły dio- dowe o takich samych parametrach jak fabrycznie zamontowane w urządzeniu. Jeżeli rysunek nie wy- stępuje w instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis. Czyszczenie Normalne czyszczenie okapu: l Nie używać namoczonych szmatek lub gąbek ani strumienia wody. l Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie. l Nie stosować substancji żrących, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej. l Nie używać twardej, szorstkiej szmatki Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany.17 OCHRONA ŚRODOWISKA Recykling opakowania Urządzenie na czas trans- portu zostało zabezpieczo- ne przed uszkodzeniem. Po rozpakowaniu urzą- dzenia prosimy Państwa o usunięcie elementów opa- kowania w sposób nie zagrażający środowisku. Wszystkie materiały zastoso- wane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku: l Opakowanie zewnętrzne z tektury / folii l Kształt z wolnego od FCKW, polistyre- nu spienionego (PS) l Folie i worki z polietylenu (PE)

WYCOFANIE Z EKSPLOATACJI

Jeżeli nie będziemy wię- cej użytkować wyrobu, to przed zło mo wa niem ze zużytego sprzętu należy odciąć przewód przyłącze- niowy. To urządzenie jest ozna- czone zgodnie z Dyrekty- wą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do odda- nia go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednost- ki, tworzą odpowiedni system umożliwiają- cy oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz nie- właściwego składowania i przetwarzania takiego sprzętu. Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich: l dyrektywy niskonapięciowej 2006/95/WE, l dyrektywy kompatybilności elek tro ma gne tycz nej 2004/108/WE, l dyrektywyekoprojektowania2009/125/WE i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udo- stępniana organom nadzorującym rynek. Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wy- robem. Obsługa posprzedażna W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu.
