NÁVOD K OBSLUZE Freeze 9.000+ SUNTEC

- Nepoužívajte, prosím, viacnásobné zástrčky a predlžovacie káble.

1 držadlo
2 ovládací panel
3 výstup vzduchu
4 ventilátor
5 kolieska

13 odvetrávacia hadica
14 adaptér odvetrávacej hadice
15 dial'kové ovládanie
16 okenný adaptér
17 Drenážna hadica

Inštalácia

1 ZAP/VYP
2 režim
3 režim spánku
4 zníženie teploty
5 zvýšenie teploty
6 timer (časovač)
7 ventilátor
8 prijímač dial'kového ovládania
9 indikátor stavu naplnenia zásobníka vody
10 indikátor kompresora
11 indikátor vysokej rýchlosti ventilátora
12 indikátor nízkej rýchlosti ventilátora
13 indikátor timeru (časovača)
14 displej
15 indikátor režimu spánku
16 indikátor režimu chladenia
17 indikátor režimu odvlhčovania
18 indikátor režimu ventilátoru
19 indikátor napätia

Vypustenie zásobníka na vodu

• Z filtra by ste mali každých 14 dní odstránit' prach, čím umožníte bezporuchovú prevádzku.
• Rozobratie

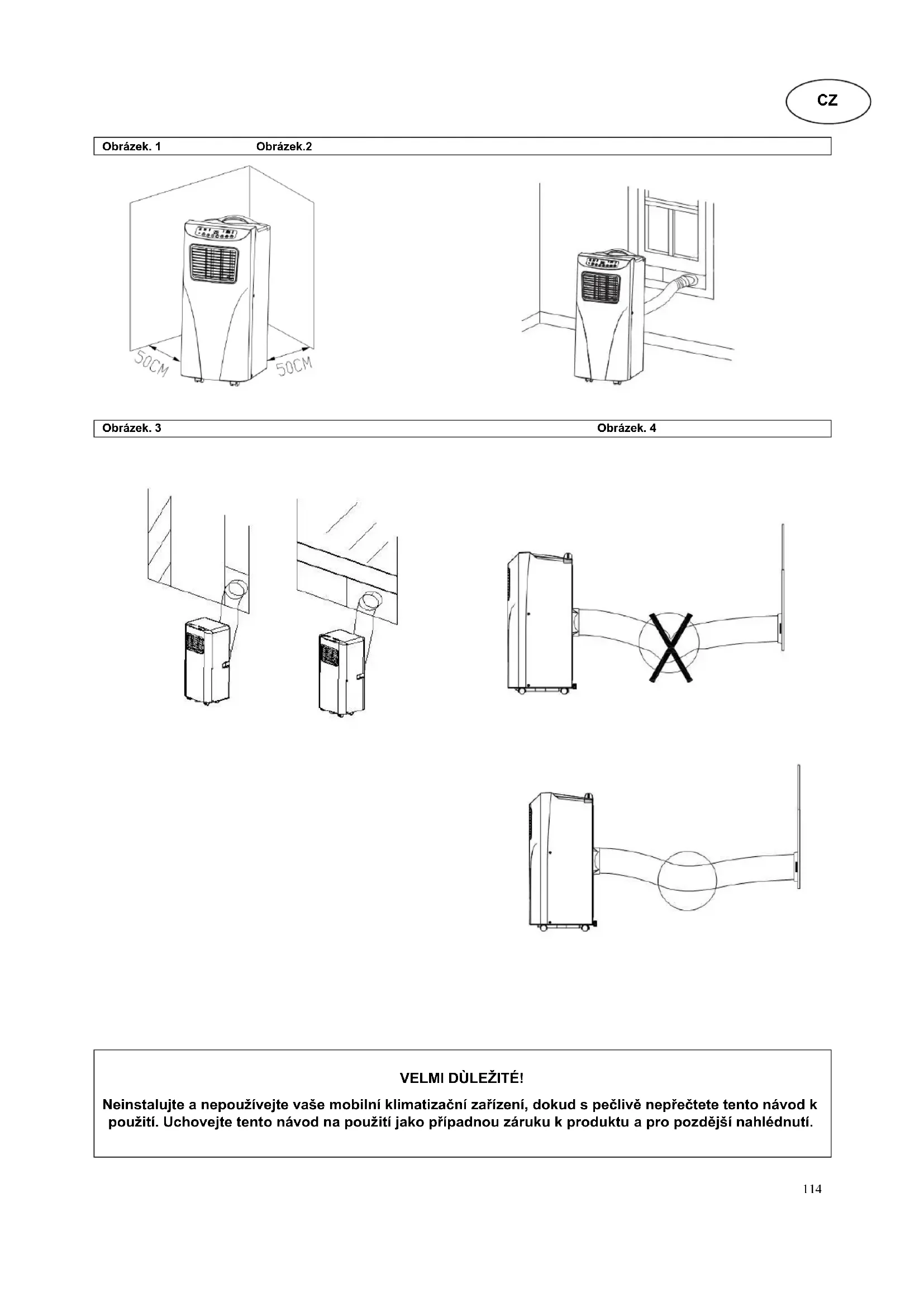

Obrázek. 1
Obrázek.2

50CM 50CM

Neinstalujte a nepoužívejte vaše mobilní klimatizační zařízení, dokud s pečlivě nepřečtete tento návod k použití. Uchovejte tento návod na použití jako případnou záruku k produktu a pro pozdější nahlédnutí.

Upozornění!

Toto zařízení může být používáno dětmi od 8 roků a osobami se sníženými fyzickými, senzorickými nebo duševními schopnostmi, nebo osobami bez zkušeností a/nebo s chybějícími znalostmi, pokud budou pod odpovídajícím dozorem nebo získají poučení k používání tohoto zařízení a chápou nebezpečí plynoucí z jeho provozu. Děti si nesmí hrát s tímto přístrojem. Děti nesmí provádět bez dozoru čištění a uživatelskou údržbu přístroje.

Dětem do 3 let věku bez stálého dozoru je nutno zabránit v přístupu k přístroji.

Děti starší 3 let a mladší 8 let věku smějí přístroj zapínat a vypínat za předpokladu, že je přístroj umístěn nebo nainstalován v jeho normální provozní poloze, že byly děti poučeny ohledně bezpečného používání přístroje, že jsou pod dohledem, a že pochopily možná nebezpečí.

Děti starší 3 let a mladší 8 let věku nesmějí přístroj zapojovat do zásuvky, nastavovat a čistit jej či provádět jeho údržbu.

• Přístroj je určen pouze pro použití uvnitř.
• Přístroj neprovozujte, jestliže síťový kabel, zástrčka nebo přístroj samý vykazují poškození.
• Zařízení nesmí být připojeno k vadné zásuvce. Před uvedením do provozu dbejte na to, aby byl přístroj správně nainstalován.
• Neprovozujte zařízení v blízkosti otevřeného ohnì.
• Nevystavujte zaøízení pøímému sluneènímu záøení
• Přístroj vypněte dříve, než vytáhněte síťovou

zástrčku.

- Sít'ovou zástrčku vytáhněte ze zásuvky dříve, než budete přístroj čistit, přemíst'ovat, nebo pokud jej nebudete používat po delší dobu.

- Přístroj čistěte pouze způsobem popsaným v tomto návodu.

- Přístroj je nutno připojit k dokonale uzemněné zásuvce (220-240VAC, 50 Hz).

- Přístroj nesmí být používán bez dozoru. Přístroj vypněte, i když místnost opouštíte jen na krátkou dobu.

- Chcete-li přerušit přívod napětí, netahejte za kabel, ale za zástrčku.

- Neprovozujte zařízení v prostředí, kde mùže dojít k rozstříknutí oleje nebo vody.

- Přístroj neprovozujte v blízkosti vany, sprchy, bazénu nebo v prádelně.

- Nikdy nestrkejte prsty, tužky nebo jiné předměty, když stráž když je připojen napájecí konektor, a to zejména při běhu.

- Klimatizační zařízení je nutné skladovat a transportovat vždy vestoje. V případě pochyb vyčkejte aspoň 24 hodin, než klimatizační zařízení znovu zapnete.

- Zajistěte, aby nebyl blokován otvor pro vstup a výstup vzduchu.

- Používejte zařízení výhradně na horizontálním povrchu.

- Abyste se vyhnuli poškozením přístroje, používejte pouze výrobcem nabízené náhradní díly a díly příslušenství.

- Nikdy nepoužívejte zástrčku ze zásuvky jako vypínač

pro spuštění a vypnutí klimatizační jednotky. Použijte dodaný POWER vypínač umístěný na ovládacím panelu.

- Dbejte na to, aby byl síťový kabel správně uzemněn.

- Aby se předcházelo nebezpečí, musí být poškozený sítový kabel vyměněn výrobcem, jeho zákaznickým servisem či podobně kvalifikovaným pracovníkem.

- Nepoužívejte prosím rozdvojky a prodlužovací kabely.

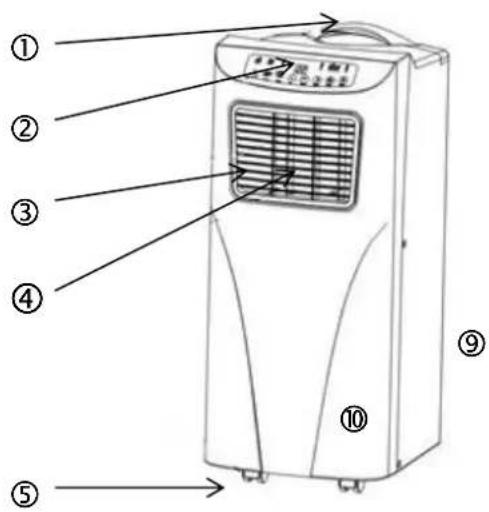

Označení náhradních dílů/komponent

1 držadlo
2 ovládací panel
3 výstup vzduchu
4 ventilátor
5 kolečka

6 horní mřížka filtru
7 otvor odvětrávací hadice
8 držák elektrického kabelu
9 spodní mřížka filtru
10 pryžová zátka
11 kryt pryžové zátky
12 elektrický kabel

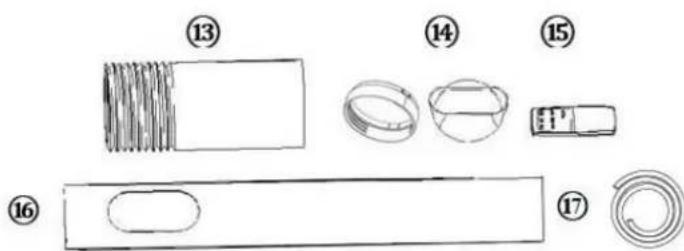

13 odvětrávací hadice
14 adaptér odvětrávací hadice
15 dálkové ovládání
16 okenní adaptér
17 Drenážní trubice

Instalace

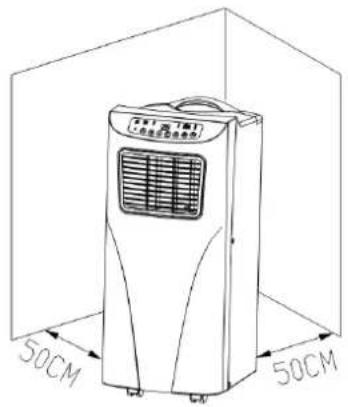

Přístroj by měl stát na podlaze ve vzdálenosti 50 cm od ostatních objektů, protože tyto mohou silně ovlivňovat jeho výkon (obr. 1).

Upozornění: Před použitím tohoto zařízení byste jej měli nechat stát alespoň 24 hodin ve vzpřímené poloze.

Přístrojem Ize bez problému pohybovat mezi místnostmi, respektujte však následující pokyny.

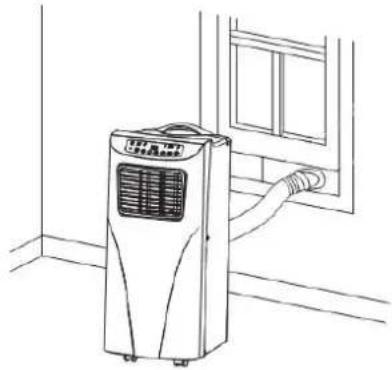

Instalace odvětrávací hadice, obr. 2 a 3

1) Zařízení prosím umístěte do blízkosti zásuvky.
2) Na jeden konec odvětrávací hadice připevněte adaptér.
3) Druhý konec odvětrávací hadice připevněte do příslušného otvoru na zadní straně přístroje.
4) Do okna připevněte okenní adaptér. Adaptér odvětrávací hadice zastrčte do otvoru okenního adaptéru.
5) Zastrčte sít'ovou zástrčku do zásuvky (220-240VAC, 50 Hz).

Možné chyby při instalaci

• Abyste předešli poškození přístroje, dbejte na to, aby nebyl blokován jeho výstup vzduchu.
• Odvětrávací hadice nesmí být zlomená (obr. 4).

Ovládací panel

⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ○WF ○COMP ○HIGH ○LOW ○TIMER ⑭ 8.8. ⑮ ○ ●● ● ● ● ● ● ● ● ● ⑧ ⑦ ⑥ ⑤ ④ ③ ② ① 15 ⑯ ⑯ SLEEP ⑯ COOL ⑯ DEHUM ○FAN ○POWER

1 ZAP/VYP 11 indikátor vysoké rychlosti ventilátoru
2 režim 12 indikátor nízké rychlosti ventilátoru
3 režim spánku 13 indikátor timeru (časovače)
4 snížení teploty 14 displej
5 zvýšení teploty 15 indikátor režimu spánku
6 timer (časovač) 16 indikátor režimu chlazení
7 ventilátor 17 indikátor režimu odvlhčování
8 přijímač dálkového ovládání 18 indikátor režimu ventilátoru
9 indikátor stavu naplnění zásobníku vody 19 indikátor napětí

10 indikátor kompresoru

1. ZAP/VYP: Stiskem tohoto tlačítka přístroj zapínáte, příp. vypínáte. Při zapnutí se přístroj automaticky nachází v režimu chlazení s nízkou rychlostí ventilátoru.
2. REŽIM Po zapnutí přístroje stiskněte tlačitko režimu pro volbu mezi režimem chlazení, odvlhčování nebo provětrávání.
3. VENTILÁTOR: Po zapnutí přístroje stiskněte toto tlačitko a nastavte požadovanou rychlost otáčení ventilátoru.
4. TEPLOTA - / TEPLOTA +: Přístroj nastavte do režimu chlazení a pomocí těchto tlačítek nastavte požadovanou teplotu v místnosti (16-31°C).
5. REŽIM SPÁNKU: Přístroj nastavte do režimu chlazení a stiskněte toto tlačítko, abyste aktivovali, příp. deaktivovali režim spánku.
6. TIMER: Přístroj zapněte nebo nechejte v pohotovostním režimu a stiskněte toto tlačítko, abyste mohli nastavit timer (časovač). Požadovanou dobu zapnutí, příp. vypnutí můžete nastavit tlačítky ▲a ▼ (1h - 24h).

Dálkové ovládání

1. Zap/vyp
2. Timer
3. Režim
4. Teplota +
5. Teplota -
6. Ventilátor
7. Režim spánku

① ② ③ ④ ⑤ ⑥ ⑦

Popis funkcí

Režim chlazení

• Při zapnutí je přístroj automaticky uváděn do chodu s určenými nastaveními: Režim chlazení, 22 °C, nízká rychlost ventilátoru.
  • Pro nastavení režimu chlazení stiskněte tlačítko MODE (REŽIM), svítí indikátor režimu chlazení.
  • Pro nastavení teploty (16 °C - 31 °C) stiskněte tlačítka ▲nebo ▼.
  • Pro nastavení rychlosti ventilátoru stiskněte tlačítko VENTILÁTOR (vysoká nebo nízká).

Režim ventilátoru

• Pro nastavení režimu ventilátoru stiskněte tlačitko MODE (REŽIM), svítí indikátor režimu ventilátoru.
• Pro nastavení rychlosti ventilátoru stiskněte tlačítko VENTILÁTOR (vysoká nebo nízká).
- Teplotu a režim spánku nelze nastavit.

Timer (časovač)

• V pohotovostním režimu stiskněte tlačítko TIMER, abyste mohli nastavit čas zapnutí. Svítí indikátor timeru.
• Při zapnutém přístroji stiskněte tlačítko TIMER, abyste mohli nastavit čas vypnutí. Zhasne indikátor timeru.

Režim odvlhčování

• Pro nastavení režimu odvlhčování stiskněte tlačítko MODE (REŽIM), svítí indikátor režimu odvlhčování.
- Teplotu a režim spánku nelze nastavit, rychlost otáčení ventilátoru zůstává automaticky nízká.

Režim spánku

• Stiskněte tlačítko REŽIM SPÁNKU, rychlost otáčení ventilátoru zůstává automaticky nízká.
- Při aktivaci režimu spánku za provozu zařízení v režimu chlazení se teplota o hodinu později zvýší o 1 °C, o dvě hodiny později o další 1 °C a poté zůstane konstantní.
- Režim spánku nelze nastavit při režimech odvlhčování a ventilátoru. Je-li plný zásobník vody, přístroj se přepne do pohotovostního režimu, nastavení jsou zrušena a režim spánku je deaktivován.

Ochrana kompresoru

- Kompresor vyžaduje rozběhovou fázi a naběhne tři minuty po zapnutí/novém spuštění zařízení.

DŮLEŽITÉ:

Vypuštění zásobníku na vodu

Přístroj disponuje automatickým systémem odpařování vody. Kondenzační voda je používána ke chlazení kondenzátoru, což nejen zvyšuje chladící výkon, ale i spoří energii.

• Jakmile je zásobník na vodu plný, na displeji se rozsvítí "W.F.", automaticky se zapne pohotovostní režim, zazní výstražný zvukový signál a dojde k zablokování funkce všech tlačítek, dokud není vyprázdněn zásobník na vodu.
• Pro vypuštění zásobníku vody odstraňte vypouštěcí zátku na spodní straně přístroje a vodu nechejte vytéci do nějaké nádoby.
• Přístroj vypněte a vytáhněte síťovou zástrčku. Po novém spuštění bude přístroj zcela normálně fungovat.

- Před čištěním zařízení nebo filtru ověřte, že je zařízení vypnuté a odpojené ze sítí.

• K čištění zařízení nepoužívejte benzín nebo jiné chemikálie.

- Nepřidržujte zařízení pod tekoucí vodou a/nebo jej neponořujte pod vodu.

1. Vzduchový filtr

• Filtr by měl být očištěn od prachu každých 14 dní, aby byl zajištěn bezchybný chod.
• Výjmutí Otevřete mřížku a vyjměte filtr.
• Čištění Filtr čistěte mírně teplou vodou a před opětovným použitím ho nechte uschnout. Nevystavujte filtr slunci.
• Vložení Vložte filtr zpět do mřížky a zavřete kryt.

2. Čištění vnějšího krytu zařízení

Přístroj čistěte vlažnou vodou, popř. jemným čistícím prostředkem a použijte měkký hadřík.

Uložení

1. Sít'ovou zástrčku přístroje vytáhněte ze zásuvky a vyprázdněte zásobník na vodu nebo vodu vypust'te lehkým nakloněním přístroje. Poté zařízení uved'te do provozního stavu. Stiskněte tlačitko Fan (ventilátor) a ponechte je stisknuté pod dobu 5 sekund, až přístroj přepne na nízké otáčky ventilátoru. V tomto režimu přístroj ponechejte půl dne, až vedení vyschne. Vnitřní jednotka tak může vyschnout a nebude plesnivět.
2. Přístroj vypněte a vytáhněte sít'ovou zástrčku.
3. Naviňte kabel a upevněte jej na jeho držáku.
4. Z prístroje demontujte odvětrávací hadici a bezpečně ji uložte.
5. Přístroj umístěte do plastového obalu a uložte jej na suché místo.
6. Vyjměte baterie z dálkového ovládání a bezpečně je uložte.

Chybová hlášení

Chybové hlášení	Příčina	Řešení
1. Zařízení se nespustí po aktivaci tlačítka POWER	Ne energie	Zasuňte zástrčku do zásuvky a zapněte přístroj
	Nádoba na vodu je plná, svítí varovné kontrolky	Vyprázdněte nádrž na vodu.
2. Přístroj se stále znovu zapíná.	Okna a dveře jsou otevřené, další zdroje tepla v místnosti (vede ke kolísání teploty).	Zavřete všechna okna a dveře, odstraňte zdroj tepla.
	Přímé sluneční paprsky	Přístroj umístěte do stínu nebo zatáhněte závěsy.
	Odvětrávací hadice není připojena nebo je blokována	Připojte nebo vyčistěte odvětrávací hadici.
	Blokovaný přívod vzduchu	Pročistěte ucpané místo.
3. Zařízení je příliš hlučné	Klidný chod přístroje může být ovlivněn ventilátorem a kompresorem. Dodatečně klidný chod stroje negativně ovlivňuje nerovná plocha (např. koberec na podlaze).	Ujistěte se, že byl přístroj umístěn na rovnou podlahu.
4. Neběží kompresor	Aktivována funkce tepelné ochrany.	Přístroj prosím vypněte a znovu jej zapněte po 3 Minutách.

Náhradní díly a dodání příslušenství (rychlejší a pohodlnější dodání)

Náhradní díly a příslušenství vašeho zařízení FREEZE můžete objednat u místního prodejce. Na našich webových stránkách

www.suntec-wellness.de

navic naleznete další informace k jednotlivému příslušenství a informace o našem rychlém a pohodlném dodání náhradních dílů.

Najdete zde také podrobnější informace o vašem zařízení FREEZE (Knapo. často kladené otázky, seznamy náhradních dílů, dokumenty ke stažení atd.).

NázevEAN	Popis	Nákres funkce
Air-Block Klima-Sail4250058312099	Pro všechny typy oken a dveří, univerzálně použitelná plachta. Podobně jako u sítě proti hmyzu se plachta upevní pomocí lepicího pásku a ovládá se pomocí zdrhovadla. Okno nebo dveře lze kdykoliv zavřít.

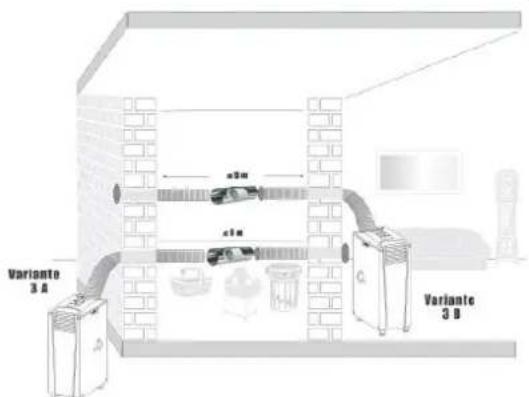

Air-Extension-Kit4250058312105	Světová novinka, díky které můžete klimatizovat téměř každou část domu bez ohledu na to, kde klimatizační zařízení stojí. Odvzdušňovací hadici můžete pomocí speciálního propojovacího prvku prodloužit o 5 metrů.
Component-Kit 15 RO4250058314895	Odvětrávací trubiceAdaptér přístrojeAdaptér pro hadicovoukoncovkuOkenní lištaDrenážní trubice
Drainage-Kit 10/11d4250058314888	Drenážní trubice4 pryžové zátky
Remote Control 7K/9K4250058314932	Dálkové ovládání

Pro případ reklamace

• Záruka na přístroj poskytovaná společností Suntec Wellness GmbH činí 24 měsíců a začíná datem nákupu (účtenka).
  • Záruka zaniká při nesprávné manipulaci se zařízením.
• Záruka se nevztahuje na závady dílů podléhajících rychlému opotřebení, spotřební materiál, jakož i čištění, údržbu nebo výměnu uvedených dílů; provádí se na Vaše náklady.
• V případě uplatňování nároku vyplývajícího ze záruky přineste prosím přístroj k Vašemu prodejci v původním obalu a s dokladem o koupi. Pro aktuální a pohodlné nahlášení služby prosím navštivte naši webovou stránku www.suntec-wellness.de a dozvíte se více.
• K prokázání záruky slouží doklad o nákupu. Bez dokladu o nákupu nebude provedena bezplatná oprava či výměna.
• Všechny závady přístroje nebo příslušenství způsobené vadami materiálu nebo při výrobě budou odstraněny cestou bezplatné opravy nebo, podle našeho uvážení, výměny přístroje. Záruční servis nestanovuje prodloužení záruky ani právo na vznik nové.
• Poškození dílů příslušenství nevede automaticky k bezplatné výměně celého přístroje. V těchto případech kontaktujte Vašeho specializovaného prodejce. Rozbití skla nebo dílů z plastické hmoty je vždy zpoplatněno.
• Po uplynutí záruky mohou specializovaný prodejce nebo servis provádět opravy na Vaše náklady.

EU Prohlášení o shodě

Přístroj odpovídá zásadním požadavkům Evropské unie na zdraví a bezpečnost. EU Prohlášení o shodě je základem pro označení CE tohoto přístroje. S vydáním tohoto návodu k obsluze pozbývají svou platnost všechny dosavadní návody k obsluze. SUNTEC, SUNTEC Wellness, KLIMATRONIC a logo slunce jsou registrované známky. © 2019/03 SUNTEC WELLNESS GMBH.

Smernice ERP

U této vysoce kvalitní mobilní jednokanálové klimatizační jednotky se dle nařízení a směrnice Evropské unie, zejména nové směrnice ERP 626/2011 jedná o "lokální klimatizační zařízení".

Chladici medium

(CE) N 842/2006: Toto klimatizační zařízení obsahuje chladicí médium R410A. Množství chladicího média však činí méně než 1 kg a nachází se v uzavřeném chladicím oběhu. Chladicí médium sice nevykazuje žádný potenciál v degradaci ozónem, je ale podle Kjótského protokolu tzv. skleníkovým plynem a může tak přispívat ke

globálnímu oteplování, pokud se dostane do atmosféry. Proto pouze školení technici s certifikátem pro chladicí média smějí provádět plnění, příp. vyprazdňování. Vaše klimatizační zařízení Suntec nemusí být doplňováno při řádném používání a nepoškozeném oběhu chladicího média.

Freeze 7000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 390g = 0,81432t CO2e

Freeze 9000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 370g = 0,77256t CO2e

Pokyny k ochraně životního prostředí

Tento produkt nelze po skončení jeho životnosti zařadit do běžného domovního odpadu, je nutné ho odvézt na sběrné místo pro recyklaci elektrických a elektronických přístrojů. Na to poukazuje i symbol na produktu, v návodu k použití nebo na obalu. Suroviny jsou dle svého označení znovu použitelné. Díky opětovnému použití, recyklaci surovin nebo jiným formám recyklace starých zařízení významně přispíváte k ochraně životního prostředí. Na sběrné místo se zeptejte na příslušném městském úřadě.

Odpovědnost je pro všechny tiskové chyby a opomenutí vyloučeny.

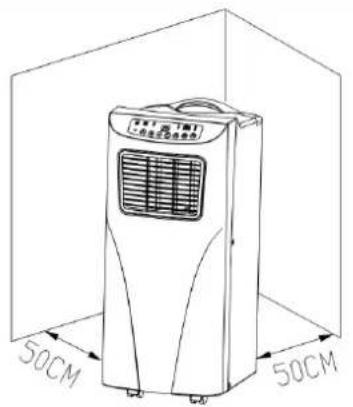

1. ábra

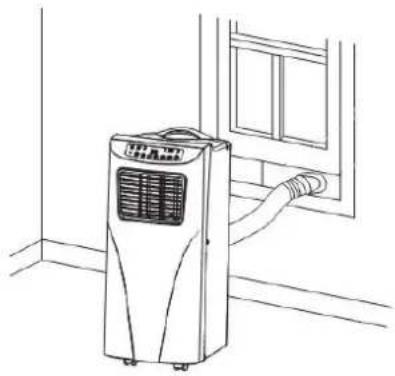

2. ábra


50CM 50CM

Na tento výrobok poskytujeme záruku 24 mesiacov!

Za tento přístroj neseme záruku po dobu 24 měsíců!

Zavazujeme se k tomu, že během 24měsíční záruční doby bude Váš přístroj zdarma opraven, případně poskytneme Vašemu prodejci zdarma náhradní díly, a to pokud došlo k selhání v důsledku chyb ve výrobě nebo materiálových vad. Další nároky vůči nám jsou vyloučeny. Neneseme odpovědnost za škody způsobené vyšší mocí, nesprávným použitím, nedodržením pokynů, opotřebením v důsledku častého používání nebo při přepravě.

Tato záruční listina je platná pouze spolu s platnou účtenkou.

V případě potřeby údržby přineste prosím zakoupený výrobek Vašemu prodejci.

Název výrobku:

Sériové číslo:

Jméno kupujícího:

Datum nákupu:

Razítko a podpis prodejce:

Výrobce:

Suntec Wellness GmbH

Holzstraße 2

40221 Düsseldorf

Německo

Importör:
