Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-Z87X-UD4H
Patice procesoru	LGA1150
Chipset	Intel Z87
Formát	ATX
Podporovaná paměť	DDR3, 4 sloty, max. 32 GB
SATA konektory	6 x SATA 3.0
USB konektory	USB 3.0 a USB 2.0 (variabilní počet)
PCIe konektory	3 x PCIe x16, 3 x PCIe x1
Rozměry	30,5 cm x 24,4 cm
Hmotnost	Přibližně 1,2 kg
Požadované napájení	Konektor ATX 24pin + EPS12V 8pin
Hlavní funkce	Podpora CrossFire/SLI, HD audio, Gigabit LAN, technologie GIGABYTE Ultra Durable
Údržba a čištění	Odstraňování prachu stlačeným vzduchem, vyhněte se vlhkosti
Bezpečnost	Elektrostatické výboje: zacházet opatrně, používejte antistatický náramek
Náhradní díly a opravitelnost	Kontaktujte poprodejní servis GIGABYTE nebo autorizovaného prodejce
Záruka	2 roky (s výhradou zákonných podmínek)
Obecné informace	Návod je k dispozici online ve formátu PDF

Často kladené otázky - GA-Z87X-UD4H GIGABYTE

Jak nainstalovat procesor na základní desku GA-Z87X-UD4H?

Zvedněte páčku patice CPU, zarovnejte trojúhelník procesoru s trojúhelníkem patice, jemně vložte procesor, poté sklopte páčku pro zajištění. Podrobnosti podle typu patice naleznete v návodu.

Jaký typ paměti RAM je kompatibilní s touto základní deskou?

Základní deska podporuje paměť DDR3 v dvoukanálové konfiguraci. Používejte moduly kompatibilní s DIMM sloty.

Jak nainstalovat paměť RAM?

Otevřete západky slotů, zarovnejte výřez modulu s klíčem slotu, pevně zasuňte, dokud se západky automaticky nezavřou.

Jaký zdroj je doporučen pro GA-Z87X-UD4H?

Doporučuje se kvalitní zdroj s konektorem ATX 24pin a CPU 8pin (EPS12V). Výkon závisí na komponentech, ale 500W je minimum pro standardní sestavu.

Jak připojit přední panel skříně?

Připojte kabely předního panelu (spínač, LED, reproduktor) na konektor F_PANEL na základní desce. Dodržujte schéma v návodu pro správnou polaritu.

Jaké jsou dostupné SATA konektory a jejich rychlost?

Základní deska má 6 portů SATA 3.0 (6 Gbit/s) kompatibilních s pevnými disky a SSD SATA.

Lze nainstalovat více grafických karet?

Ano, základní deska podporuje CrossFire (AMD) a SLI (NVIDIA) se dvěma grafickými kartami. Použijte příslušné sloty PCIe x16.

Jak aktualizovat BIOS základní desky?

Stáhněte nejnovější verzi BIOSu z webu GIGABYTE, uložte ji na USB disk naformátovaný na FAT32, poté použijte nástroj Q-Flash integrovaný v BIOSu k provedení aktualizace.

Jaké USB porty jsou na zadním panelu?

Zadní panel obsahuje porty USB 3.0 a USB 2.0, dále audio porty, Gigabit LAN, HDMI, DVI, VGA (podle modelu). Přesné uspořádání naleznete v návodu.

Kde najít kompletní uživatelský manuál?

Uživatelský manuál je k dispozici ke stažení zdarma ve formátu PDF na oficiálních stránkách GIGABYTE nebo na platformách jako notice-facile.com.

NÁVOD K OBSLUZE GA-Z87X-UD4H GIGABYTE

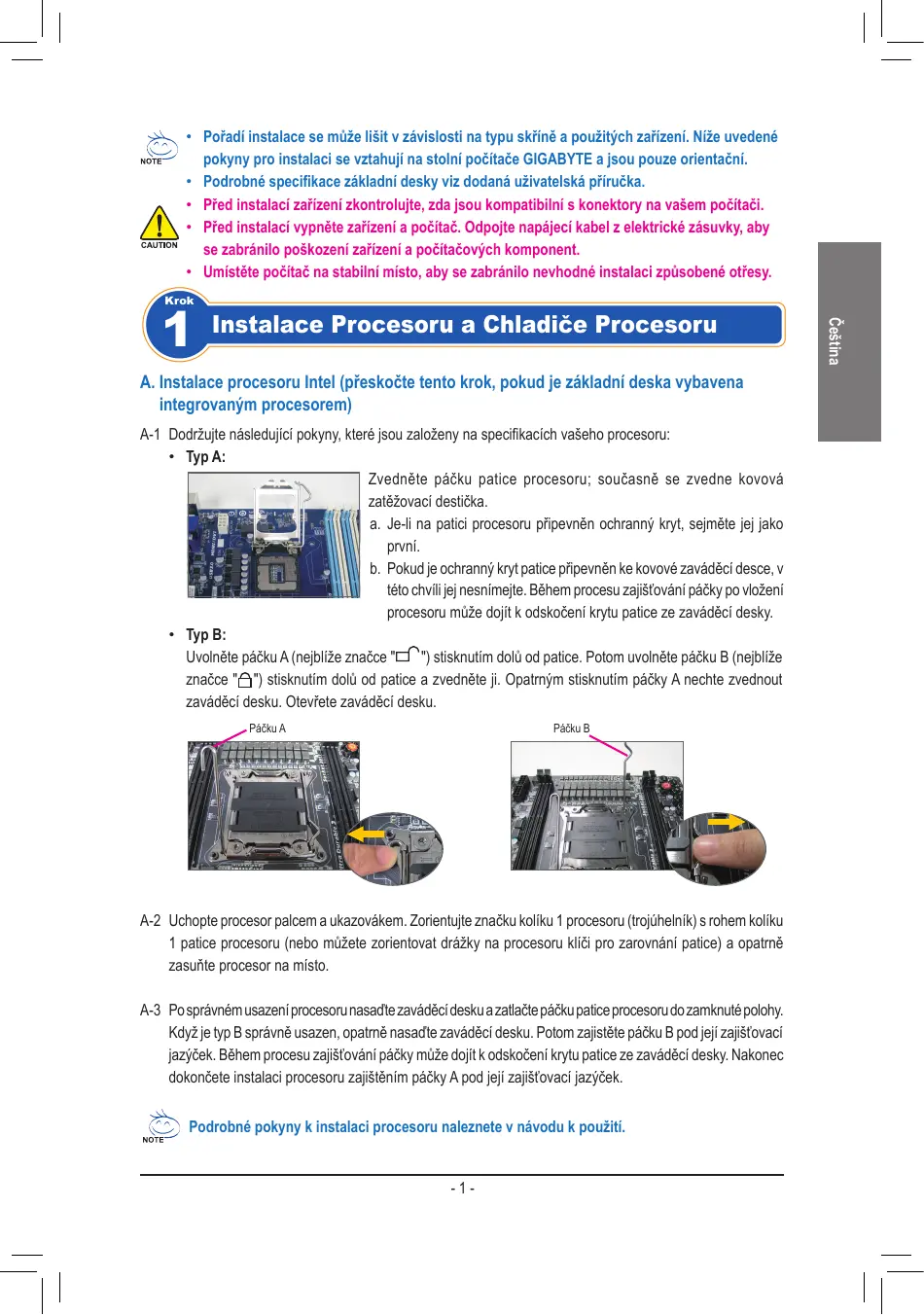

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

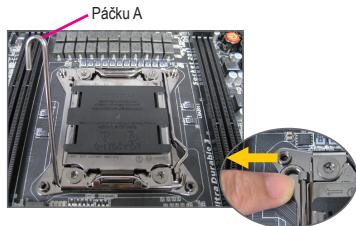

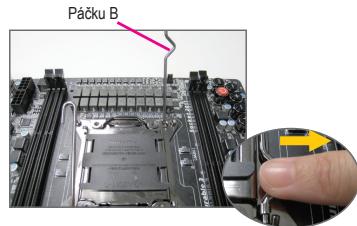

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na misto.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcte páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jejizi zajistovací jazyček. Během procesu zajistovani páčky mûze dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jejizi zajistovací jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladiče procesoru nejdřve naneste na povrch procesoru tenkou vrstvu teplovodíve pasty pro tepelné jímky. Potom naintalujte chladič (viz námov na instalaci chladiče procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

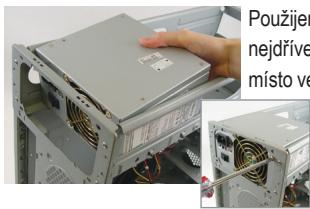

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako príklad stolnín páčitác GIGABYTE, pred instalaci zdroje napájení nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napájení na správné mistrov skříni a zajistěte šroubky. Instalace a umistěné zdroje napájení se muže

lišit v závislosta n typu použite skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovacikarty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

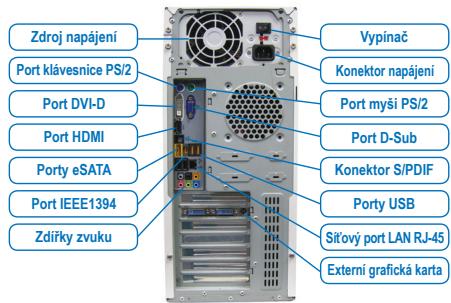

Pripojeni Periférié

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
