Farum - Krb FABER - Bezplatný návod k obsluze

Typ produktu	Krb na dřevo
Značka	Faber
Model	Farum
Druh paliva	Dřevěné polena
Tepelný výkon	Přibližně 12 kW
Účinnost	Až 80%
Rozměry (V x Š x H)	1200 x 800 x 600 mm
Hmotnost	180 kg
Průměr kouřovodu	200 mm (horní nebo zadní)
Materiál	Ocel a litina
Typ dveří	Jednoduché skleněné dveře se systémem samočištění
Primární regulace vzduchu	Ruční posuvná regulace
Sekundární regulace vzduchu	Nastavitelná pro optimální spalování
Popelník	Vyjímatelný pro snadné čištění
Certifikace	CE, EN 13240
Typ instalace	Volně stojící nebo vestavěný
Údržba	Pravidelné čištění skla a odstraňování popela; doporučuje se každoroční čištění komína
Záruka	5 let na spalovací komoru

Často kladené otázky - Farum FABER

Jaký druh paliva používá Faber Farum?

Krb Faber Farum je krb na dřevo určený pro vyschlá polena.

Jaké jsou rozměry krbu Farum?

Typické rozměry jsou přibližně 1200 mm na výšku, 800 mm na šířku a 600 mm na hloubku, ale přesné rozměry zkontrolujte u svého konkrétního modelu.

Jak čistím skleněné dveře?

Sklo je vybaveno systémem proplachování vzduchem, který snižuje usazování sazí. K čištění použijte neabrazivní čistič skla nebo vlhký hadřík, když je krb studený.

Lze Farum instalovat v jakékoliv místnosti?

Musí být instalován ve větrané místnosti s dostatečným přívodem vzduchu pro spalování. Dodržujte místní stavební předpisy a zajistěte dostatečnou vzdálenost od hořlavých materiálů.

Jak často bych měl nechat vyčistit komín?

Doporučuje se každoročně nechat komín zkontrolovat a vyčistit, aby se zabránilo hromadění kreosotu a byl zajištěn bezpečný provoz.

Jaký je tepelný výkon krbu Farum?

Tepelný výkon je obvykle kolem 12 kW, vhodný pro vytápění středně velkých až velkých místností.

Má krb záruku?

Ano, Faber poskytuje 5letou záruku na spalovací komoru. Ostatní součásti mohou mít jiné krytí.

Jak nastavím rychlost hoření?

Krb Farum má ruční primární a sekundární regulaci vzduchu. Posuvem primárního vzduchu nastavíte rychlost hoření; sekundární vzduch zlepšuje účinnost spalování.

Mohu instalovat Farum bez komína?

Ne, pro bezpečný odvod kouře a plynů je vyžadován řádně nainstalovaný komín nebo kouřovod.

Kde najdu náhradní díly?

Náhradní díly jsou k dispozici u autorizovaných prodejců Faber nebo online. Mezi běžné díly patří těsnění dveří, skleněné panely a popelníky.

NÁVOD K OBSLUZE Farum FABER

Zařízení smí instalovat pouze odborně způsobilá osoba v souladu s bezpečnostními předpisy pro plynová zařízení. Důrazně doporučujeme si důkladně přečíst tento návod k instalaci.

Toto zařízení splňuje požadavky směrnic pro evropské plynové spotřebiče (směrnice o plynových spotřebičích) a nese certifikační značku Evropské unie (CE).

5.2 Bezpečnostní pokyny

• Zařízení by mělo být instalováno, připojeno a každoročně kontrolováno v souladu s pokyny k instalaci a s platnými národními a místními předpisy o bezpečnosti plynových spotřebičů (instalace a použití).
• Zkontrolujte, zda údaje na typovém štítku odpovídají místním normám pro regionální plyn a tlak.
• Plynař není oprávněn tato nastavení jakkoli měnit ani zařízení modifikovat!
• Do spalovací komory ani na hořák neumisťujte žádné dodatečné imitace polen nebo žhavé uhlíky.
• Zařízení slouží k vytápění okolního prostředí a k ohřevu. To znamená, že veškerý povrch zařízení včetně skla se stává velmi horkým (více než 100 °C). Výjimku tvoří spodní část zařízení a ovladače.
• Neumisťujte hořlavé materiály do vzdálenosti 0,5 m od zařízení, a to v místech, kde sálá teplo, a k ventilační mřížce.
• Zařízení má přirozenou cirkulaci vzduchu, a proto může dojít k nasátí vlhkosti, prchavých složek barev, stavebních hmot a krytů spodní části, které se ještě nepřizpůsobily novému prostředí, a k jejich usazení na horkém povrchu ve formě sazí. Proto byste neměli zařízení používat krátce po renovaci.
• Po prvním spuštění nechte zařízení v provozu několik hodin na maximální nastavení plamene, aby se lakovaný povrch měl čas přizpůsobit a aby byly ventilací bezpečně odvedeny případné výpary. Během tohoto procesu doporučujeme, abyste se co

nejvíce zdržovali mimo místnost se zařízením!

- Uvědomte si prosím, že:

1. Je nutné odstranit všechny přepravní obaly.
2. V místnosti se zařízením by se neměly zdržovat děti ani domácí zvířata.

5.3 Požadavky na instalaci

5.3.1 Minimální vzdálenost od ohniště

Uvědomte si, že mezi postranním sklem zařízení a zdí musí být zachována minimální vzdálenost 200 milimetrů. V zadní části musí být zachována minimální vzdálenost 80 milimetrů.

5.3.2 Požadavky na odtahový systém a odvod vzduchu

• Vždy byste měli používat materiály doporučené společností Faber International Ltd. Jedině za použití těchto materiálů je zaručena správná funkce zařízení.
• Teplota vnějšku materiálu koncentrického kouřovodu může dosáhnout až asi 150 °C. Ujistěte se o náležité izolaci a ochraně v případě průchodu skrz hořlavé stěny nebo strop. Zachovávejte dostatečnou vzdálenost.
• Ujistěte se, že jsou materiály koncentrického kouřovodu umístěny každé 2 metry, jestliže mají prodlouženou délku tak, aby jejich hmotnost nespočívala na zařízení.
• Nikdy byste neměli začít se zkrácenou koncentrickou trubkou přímo na zařízení.

5.3.3 Zakončení

Komínová koncovka by měla ústit ve vnější zdi nebo na střeše. Ujistěte se, že požadovaná koncovka vyhovuje místním předpisům týkajících se správné funkce a ventilace.

Ke správné funkci by mělo být zakončení nejméně 0,5 m od:

• Rohů budovy.
• Převislé střechy a balkonů.
• Okapů (s výjimkou nároží střechy).

5.3.4 Existující komín

Zařízení můžete také připojit ke stávajícímu komínu. Stávající komín bude mít funkci přiváděče vzduchu a ohebné kovové nerezové potrubí v něm natažené bude odvádět spaliny. Ohebné kovové nerezové potrubí o průměru 100 mm by mělo mít certifikační značku Evropské unie pro teploty až 600° C.

Komín by měl vyhovovat následujícím požadavkům:

• Průměr odtahového systému musí být nejméně 150 x 150 mm.
• Ke kouřové trubce by nemělo být připojeno více než 1 zařízení.
• Komín musí být v dobrém stavu. Žádné netěsnosti a měl by být dobře vymeten.

K získání více informací o připojení existujících odtahových systémů viz část "Připojení".

5.4 Příprava a pokyny k instalaci

5.4.1 Připojení plynu

Plynové připojení musí být v souladu s platnými předpisy.

Doporučujeme, aby potrubí od měřiče k zařízení mělo adekvátní délku. V blízkosti zařízení musí být snadno dosažitelný plynový kohout. Umístěte plynové připojení tak, aby bylo snadno přístupné a aby mohla být jednotka hořáku vždy odpojena.

5.4.2 Elektrické připojení

Je-li k napájení použit adaptér, síťová zásuvka 230 V AC - 50 Hz musí být umístěna v těsné blízkosti topeniště.

5.4.3 Příprava zařízení

• Odstraňte ze zařízení veškerý obalový materiál. Ujistěte se, že plynové potrubí pod zařízením není poškozeno.
• Rám a sklo umístěte na bezpečné a vyklizené místo.
• Odstraňte rám (v případě potřeby) a sklo a vyjměte samostatně zabalené části ze zařízení.
• Připravte připojení plynu k řídicímu plynovému ventilu.

5.4.4 Umístění zařízení

Vezměte v úvahu instalační požadavky (viz kapitola 3).

5.4.5 Upevnění vývodu kouřových emisí

• V případě vývodu ve zdi nebo na střeše musí být otvor nejméně o 5 mm větší než průměr kouřovodu. - Vodorovné části musí být instalovány s vyvýšením od zařízení (3 stupně). - Tento systém umístěte od zařízení. Jestliže to není proveditelné, použijte nastavitelné potrubí. - K upevnění systému by mělo být použito 1/2 metrové redukované potrubí. Ujistěte se, že je vnitřní potrubí vždy o 2 cm delší než vnější. Zakončení ve zdi a střeše jsou také zkráceny. Tyto části musí být zabezpečeny závitořezným šroubem. - Kouřovod neizolujte, ale ventilujte (přibližně 100 cm2).

5.5 Vyjmutí skla

• Umístěte na sklo přísavné talíře.
• Odstraňte krycí lišty po levé a pravé straně (viz obr. 2.1).
• Pomocí šroubováku odstraňte svorky skla (viz obr. 2.1).
• Vysuňte sklo nahoru, aby se uvolnila jeho spodní hrana. Nyní postupně pohybujte spodní hranou skla vpřed a dolů (viz obr. 2.3).

K opětovnému vložení skla opakujte tento postup v obráceném pořadí.

Odstraňte ze skla všechny otisky prstů, protože by mohlo dojít k jejich vpálení do skla při použití zařízení.

5.6 Umístění dekorativního materiálu

Do spalovací komory není povoleno vkládat přídavné nebo jiné materiály.

Vždy dbejte na to, aby nebyl zapalovací hořák zakryt dekorativním materiálem!

5.6.1 Umístění imitace polínek

• Rozmístěte imitaci polínek. Ujistěte se, že jsou polínka náležitě propojena s tryskami hořáků. (viz obr. 4.1 nebo instrukční karta o rozmístění imitace polínek).
• Nyní rozmístěte vermikulitové oblázky a kamennou drť po spalovací komoře.

Dbejte na to, aby nebyly zablokovány větrací otvor(y).

- Vložte zpět sklo a zkontrolujte vzhled plamenů.

5.6.2 Oblázky

- Umístěte oblázky na hořák a jeho spodek. Rozprostřete oblázky rovnoměrně ve dvojité vrstvě. Povrch oblázků může být mírně vyšší než trubice hořáku (viz obr. 4.2)

- Vložte zpět sklo a zkontrolujte vzhled plamene.

5.7 Kontrola instalace.

5.7.1 Kontrola zážehu zapalovacího hořáku, hlavního hořáku.

Zažehněte zapalovací plamínek a hořák podle instrukcí v návodu k použití.

• Ujistěte se, že je zapalovací plamínek náležitě umístěn nad hlavním hořákem a není přikryt kamennou drtí, imitací dřeva nebo oblázky.
• Zkontrolujte zapálení hlavního hořáku na maximum a minimum. (zažehnutí by mělo proběhnout rychle a snadno).

5.7.2 Kontrola úniku plynu.

Zkontrolujte všechna připojení a kolínka, zda z nich neuniká plyn, pomocí detektoru úniku plynu nebo spreje.

5.7.3 Kontrola tlaku hořáku a jeho tlakování

Zkontrolujte, zdali naměřený tlak hořáku a vstupní tlak souhlasí s údaji na typovém štítku zařízení.

Měření vstupního tlaku:

• Vypněte řídící plynový kohout. - Několika otočkami vyšroubujte matici manometru A (viz obr. 1.1) a připojte hadici manometru k plynovému ventilu. - Toto měření proveďte, je-li zařízení zapnuto na maximum a je-li zažehnut zapalovací plamínek. - Je-li vstupní tlak příliš vysoký, zařízení není povoleno zapínat.

Měření tlaku hořáku:

Toto měření proveďte pouze v případě, že je správný vstupní tlak.

- Několika otočkami vyšroubujte matici manometru B (viz obr. 1.1) a připojte

hadici manometru k plynovému ventilu.

- Naměřený tlak musí souhlasit s vyznačeným na typovém štítku. Vyskytla-li se odchylka, kontaktujte výrobce.

* Zašroubujte zpět matice a zkontrolujte únik plynu.

5.7.4 Kontrola vzhledu plamene.

Nechejte zařízení zapáleno nejméně 20 minut na maximum a poté zkontrolujte vzhled plamene:

1. Rozložení plamenů
2. Barvu plamenů

Jestli něco není v pořádku, zkontrolujte:

• Pozici imitace polínek a/nebo množství oblázků nebo kamenné drtě ve spalovací komoře.
• Těsnost připojení kouřovodu (v případě modrých plamenů).
• Jestli byl upevněn správný omezovač tahu kouřovodu. • Vývod: správnou instalaci vývodu ve zdi, upevnění a pozici střešního terminálu.

- Jestli byl odtahový systém správně navržen.

5.8 Informování klienta

• K zajištění dlouhé životnosti výrobku a jeho bezpečného chodu je doporučeno, aby byl každoročně prováděn servis odborně způsobilou osobou.
• Rady a instruktáž klienta o údržbě a čištění skla. Zdůraznění rizika vypálených otisků prstů na skle.
• Instruktáž klienta o provozu zařízení, dálkovém regulátoru včetně výměny baterií a nastavení přijímače pro prvotní použití.
• Klientovi předat:
• Návod k instalaci • Návod k použití
• Instrukční kartu o imitacích polínek
• Každoroční údržba

5.9 Servis a čištění:

• Po kontrole proveďte nezbytné čištění: ○ Zapalovací plamínek ○ Hořák
• Spalovací komora ○ Skla ○ Polínka kvůli prasklinám ○ Vývod

5.9.1 Vyměňte:

○ V případě potřeby kamennou drť/žhavé uhlí.

5.9.2 Čištění skla

Většina usazenin může být odstraněna suchým hadříkem. K vyčištění skla můžete použít keramický čistič.

Poznámka: Vyhněte se zanechání otisků prstů na skle. Ty se po zapnutí zařízení vypálí do skla bez možnosti odstranění!

Provádějte kontrolu popsanou v kapitole 7 "kontrola instalace".

5.10 Změna typu plynu (např. propan)

Tato adaptace může být provedena pouze instalací náležitého hořáku. Za tímto účelem kontaktujte dodavatele.

Při objednávce vždy uveďte typ a výrobní číslo zařízení.

5.11 Výpočet odtahového systému

Možnosti délky potrubí kouřovodu a možných omezovačů jsou zaznamenány v tabulce (viz kapitola 12). V tabulce jsou uvedeny jak vertikální, tak horizontální délky.

- K definici vertikální délky by měly být přidány rozměry všech délek kouřových trubic směřujících vertikálně.

- Vývod na střeše je vždy počítán jako 1 metr.

- K definici horizontální délky by měly být přidány rozměry všech délek kouřových trubic směřujících horizontálně.

- každý 90° ohyb horizontálních částí se počítá jako 2 metry.

- každý 45° ohyb horizontálních částí se počítá jako 1 metr.

- Ohyby z vertikální do horizontální polohy nebo naopak nejsou při výpočtu brány v úvahu.

- Vývod ve zdi je vždy počítán jako 1 metr.

Je-li průchod v úhlu 45°, musí být započítána reálná vertikální a horizontální délka.

5.11.1 Základní instrukce:

- Nikdy byste neměli začít redukovaným potrubím přímo ze zařízení.

5.11.2 Příklady výpočtů

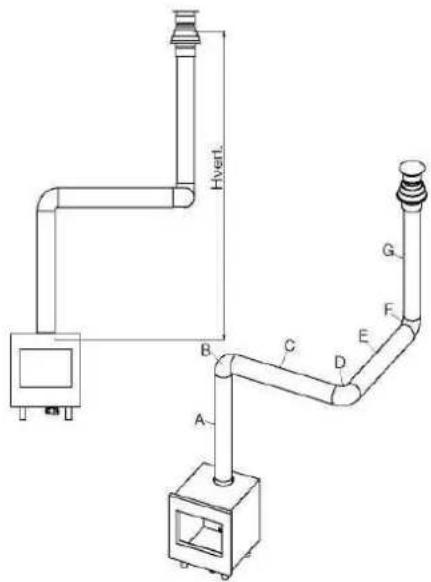

Příklad výpočtu 1

Výpočet horizontálních délek

Délky kouřové trubky C+E = 1 + 1 = 2 m

Ohyb D = 1 x 2 m 2 m

Celkem 4 m

Výpočet vertikálních délek

Délka kouřové trubky A 1 m

Vývod na střeše G 1 m

Celkem 2 m

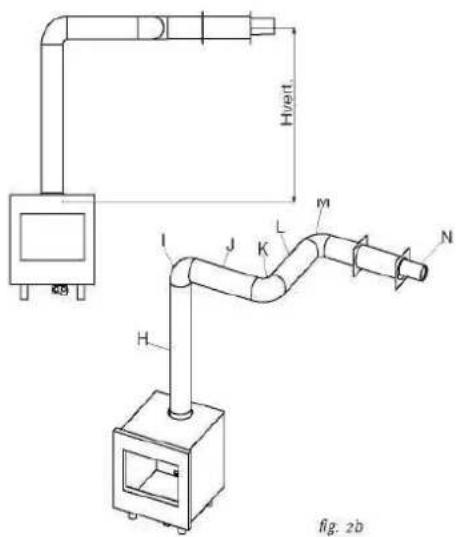

Příklad výpočtu 2

Výpočet horizontálních délek

Délky kouřové trubky J + L = 0,5 + 0,5 1 m

Ohyby K+ M = 2 + 2 m 4 m

Vývod do zdi 1 m

Celková horizontální délka 6 m

Výpočet vertikálních délek

Délka kouřové trubky H 1 m

Celkem 1 m

Správné vertikální a horizontální délky naleznete v tabulce.

V případě označení "x" nebo jsou-li hodnoty mimo rozsah uvedený v tabulce, není povolena kombinace.

Nalezená hodnota indikuje šířku omezovače tahu ("0" znamená, že by omezovač neměl být použit).

Obecně je předinstalován 30 mm omezovač tahu.

* Jestliže bude použit pouze vertikální kouřovod, potom je nutné instalovat přídavný omezovač tahu (viz obr. 3.1 až 3.4).

		Horizontální
		0	1	2	3	4	5	6
Vertikální	0	x	x	x	x	x	x	x
	0.5	x	30	x	x	x	x	x
	1	30*	30	30	0	0	0	0
	1.5	30*	30	30	30	0	0	0
	2	30*	40	30	30	30	0	0
	3	40*	50	40	30	30	30	0
	4	50*	50	50	40	30	30	30
	5	50*	60	50	50	40	30	30
	6	60*	60	60	50	50	40	30
	7	60*	60	60	60	50	50	x
	8	60*	65	60	60	60	x	x
	9	65*	65	65	60	x	x	x
	10	65*	65	65	x	x	x	x
	11	65*	65	x	x	x	x	x
	12	65*	x	x	x	x	x	x

5.13 Technická data

Plynová kategorie		II2H3BP	II2H3BP	II2H3BP
Typ zařízení		C11 C31	C11 C31	C11 C31
Referenční plyn		G20	G30	G31
Vstup netto	kW	4.5	4.2	3.7
Třída účinnosti		2	2	2
Třída NOx		5	4	4
vstupní tlak	mbar	20	30	30
Průtoková rychlost plynu při 15 °C za 1 013 mbar	l/h	482	127	149
Průtoková rychlost plynu při 15 °C za 1 013 mbar	gr/h		320	280
Tlak hořáku za plného zatížení	mbar	10	24,8	24,8
Injektor hlavního hořáku	mm	1.90	1.1	1.1
Redukovaný vstup	mm	1.1	0.85	0.85
Jednotka zapalovacího plamínku		OPNG9030	OPLPG9222	OPLPG9222
Kód		-	-	-
Průměr přívod/vývod	mm	150-100	150-100	150-100
Řídící plynový ventil		GV60	GV60	GV60
Připojení plynu		3/8”	3/8”	3/8”
Elektrické připojení	V	220	220	220
Baterie přijímače	V	4x1.5AA	4x1.5AA	4x1.5 AA
Baterie vysílače	V	9	9	9

6 ENG
