SDM-X95K - Monitor SONY - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Sony
Model	SDM-X95K
Velikost obrazovky	19 palců (48 cm)
Nativní rozlišení	1280 x 1024 pixelů (SXGA)
Poměr stran	5:4
Technologie	LCD s aktivní maticí (TFT)
Jas	250 cd/m²
Kontrast	500:1 (typický)
Doba odezvy	12 ms
Pozorovací úhel (H/V)	170°/170°
Konektivita	1x VGA (D-sub 15 pinů), 1x DVI-D
Napájení	100-240 V AC, 50/60 Hz
Spotřeba elektřiny (typická)	45 W
Spotřeba v režimu spánku	< 1 W
Rozměry (Š x V x H) se stojanem	425 x 425 x 245 mm
Hmotnost netto	6,5 kg
Rotace	Ano (otočení o 90°)
Nastavení výšky	Ano
Náklon	-5° až +20°
Hlavní funkce	Prohlížení obrázků, kancelářská práce, grafika
Údržba a čištění	Čistěte měkkým suchým hadříkem; vyhněte se rozpouštědlům
Bezpečnost	Neotvírejte kryt; riziko úrazu elektrickým proudem
Náhradní díly a opravitelnost	Kontaktujte autorizované servisní středisko Sony pro opravy
Obecné informace	Profesionální monitor s pokročilým nastavením

Často kladené otázky - SDM-X95K SONY

Jak nastavit jas obrazovky?

Použijte tlačítka na předním panelu. Stiskněte Menu, přejděte na Jas a poté upravte pomocí tlačítek +/-.

Proč obrazovka zůstává černá, i když kontrolka svítí?

Zkontrolujte, zda je video kabel správně připojen k monitoru i počítači. Zkuste jiný kabel nebo jiný zdroj. Pokud problém přetrvává, proveďte obnovení továrního nastavení pomocí nabídky OSD.

Jak čistit obrazovku, aniž byste ji poškodili?

Vypněte monitor a odpojte jej. Použijte jemný a nepouštějící vlákna hadřík mírně navlhčený (destilovaná voda). Nikdy nepoužívejte chemikálie nebo rozpouštědla. Jemně otřete.

Mohu k tomuto monitoru připojit zařízení HDMI?

Monitor je vybaven vstupem DVI-D a VGA. Pro HDMI budete potřebovat adaptér z HDMI na DVI (kabel nebo adaptér). Upozorňujeme, že zvuk není přes DVI podporován.

Jak otočit obrazovku do režimu na výšku?

Monitor podporuje fyzické otočení. Otočte obrazovku o 90° v požadovaném směru. Ujistěte se, že je grafická karta nastavena na orientaci na výšku v nastavení zobrazení.

Co dělat, když je pixel vadný (mrtvý nebo zaseknutý)?

Vadné pixely jsou někdy dočasné. Zkuste použít software pro opravu pixelů nebo jemně masírujte oblast. Pokud vada přetrvává i po několika hodinách, kontaktujte podporu Sony, protože to může být kryto zárukou.

Jak obnovit tovární nastavení?

Stiskněte tlačítko Menu pro otevření obrazovkového menu. Přejděte na možnost Obnovit nebo Factory Reset a potvrďte. Všechna nastavení se vrátí na výchozí hodnoty.

Monitor vydává bzučení nebo pískání, je to normální?

Mírné bzučení může být normální, pokud je podsvícení na plný jas. Pokud je hluk hlasitý nebo obtěžující, zkontrolujte, zda je napájecí kabel správně zapojen a zda nedochází k elektromagnetickému rušení. Kontaktujte zákaznický servis, pokud hluk přetrvává.

Jak připojit externí reproduktory?

Tento monitor nemá vestavěné reproduktory ani audio výstup. Pro připojení reproduktorů je zapojte přímo do konektoru pro sluchátka nebo do audio výstupu počítače.

Kde se nachází sériové číslo monitoru?

Sériové číslo (S/N) je umístěno na štítku na zadní straně monitoru, poblíž vstupních konektorů. Poznamenejte si ho pro jakékoli žádosti o podporu nebo záruku.

NÁVOD K OBSLUZE SDM-X95K SONY

Zkontrolujte krabici, ve které byl váš monitor dodán. Štítek s ID vašeho monitoru je umístěn na zadní straně monitoru.

Bezpečnostní opatření 4

Kontrola názvu modelu displeje .... 5

Díly a ovládací prvky....5

Instalace....6

Instalace 1: Sestavte podstavec ....6

Instalace 2: Zapojte kabely video signálu .....7

Instalace 3: Připojte USB myš, USB klávesnici nebo jiné zařízení (pouze u modelů vybavených USB portem). ..... 8

Instalace 4: Připojte audio přívody .....9

Instalace 5: Připojte napájecí kabel....9

Instalace 6: Zabezpečte kabely a zavřete kryt konektorů ..... 9

Instalace 7: Zapněte displej a počítač. 10

Instalace 8: Nastavte náklon a výšku ..... 11

Volba vstupního signálu (INPUT1/INPUT2) 11

Přizpůsobení vašeho displeje....12

Ovládání nabídky 12

Seznam možností nabídky 13

Nabídka PICTURE ADJUST 14

Nabídka SCREEN (pouze analogový signál RGB) ..... 14

Nabídka MENU POSITION 15

Nabídka INPUT SENSING 15

Nabídka LANGUAGE 15

Nabídka RESET (vynulování na výchozí nastavení) ..... 15

Nabídka MENU LOCK 15

Technické funkce....16

Ovládání hlasitosti 16

Úsporný režim. 16

Snížení spotřeby energie (ECO režim) 16

Funkce automatického nastavení jasu (světelný senzor) ..... 16

Funkce automatického nastavení kvality obrazu

(pouze u analogového signálu RGB) 16

KVM funkce (Keyboard-Video-Mouse function). 17

Odstraňování problémů....18

Zprávy na obrazovce 18

Příznaky problémů a jejich odstranění 19

Technické údaje....22

TCO'99 Eco-document (for the black model). . . . . . . . . . . . . . . . . . . . . . . . . i

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.
• Windows ^® je registrovaná ochranná známka společnosti Microsoft Corporation ve Spojených státech a jiných zemích.
• IBM PC/AT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA.
• VESA a DDC ^™ jsou ochranné známky Video Electronics Standards Association.
• ENERGY STAR je registrovaná známka v USA.
• Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.
• Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
• Dále, „TM“ a „®“ nejsou v této příručce u každého případu uváděny.

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento displej nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud displej používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte displej na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování displeje extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Nedotýkejte se větracích otvorů na horní straně zadní části, protože ty se zahřívají.

Zacházení s displejem LCD

• Displej LCD neumísťujte směrem ke slunci, mohlo by dojít k jeho poškození. Buďte opatrní při umísťování displeje v blízkosti okna.
• Netlačte na displej LCD a neškrábejte po něm. Neumísťujte na LCD žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám panelu displeje LCD.
• Pokud se tento displej bude používat na chladném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Poznámka k LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Nicméně na LCD

obrazovce se mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99%)

Údržba

• Před čištěním displeje nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• Čistěte LCD obrazovku pomocí jemného hadříku. Pokud používáte kapalinu na čištění skla, nepoužívejte žádný druh čistidla, které obsahuje antistatický roztok nebo podobné aditivum, jelikož by mohlo dojít k poškrábání povrchové vrstvy LCD obrazovky.
• Čistěte skříň monitoru, panel a ovládací prvky pomocí měkkého hadříku lehce navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako je líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se nebo neťukejte na povrch obrazovky ostrými nebo drsnými předměty jako je propisovačka nebo šroubovák. Tento typ kontaktu může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento displej vystaven těkavým roztokům jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo materiály z PVC, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy displeje LCD.

Přeprava

• Odpojte od displeje všechny kabely. Pokud používáte výškově nastavitelný podstavec, nastavte ho do nejvyšší pozice a bezpečně uchopte obě strany displeje. Dávejte si pozor, abyste během přepravy nepoškrábali obrazovku. Pokud displej upustíte, můžete se zranit nebo může dojít k poškození displeje.
• Při přepravě nebo zasílání tohoto displeje do opravy použijte původní lepenkovou krabici a balicí materiál.
• Umístěte zpět zajišťovací kolík výškově nastavitelného podstavce pro jeho upevnění během přepravy.

Likvidace displeje

• Nelikvidujte tento displej spolu s běžným domácím odpadem.
• Prosvětlovací zářivka použitá v displeji obsahuje rtuť. Likvidace displeje musí být provedena v souladu s místními předpisy pro nakládání s nebezpečným odpadem.

Kontrola názvu modelu displeje

Zkontrolujte nejdříve název modelu displeje.

Název modelu je umístěn na zadní straně displeje (Příklad: SDM-X75F).

U jistých modelů displeje nemůžete použít některé funkce nebo možnosti nabídky.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Obrázek ukazuje pouze jeden ze všech modelů, které jsou pro tento displej dostupné.

Přední strana displeje

Obsah s označením a technických specifikací se liší v závislosti na modelu. Pro podrobnosti, viz „Technické údaje“ (strana 22).

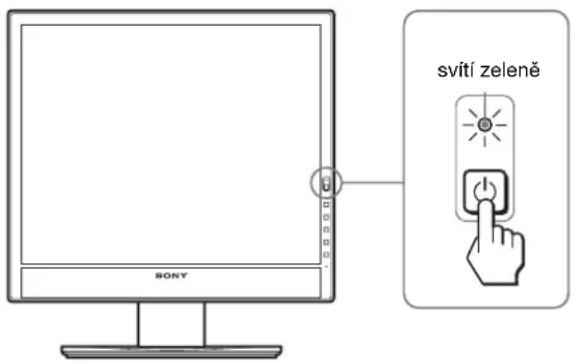

1 ⏻ vypínač (napájení) a ⏻ indikátor (napájení) (strany 10, 16) Tento vypínač zapne displej, když ⏻ indikátor (napájení) svítí červeně. Pro vypnutí displeje stiskněte tento vypínač znovu. Když ⏻ se indikátor (napájení) nerozsvítí, stiskněte vypínač MAIN POWER (9).

2 Tlačítko MENU (strana 12)

Tímto tlačítkem se zapíná a vypíná hlavní nabídka.

3 Tlačítka ↓/↑ a △ (ovládání hlasitosti) (strana 12)

Tato tlačítka se používají pro volbu položek nabídky a pro provedení nastavení.

4 Tlačítko OK (strana 12)

Toto tlačítko aktivuje zvolenou položku nabídky a nastavení, provedená s použitím tlačítek ↓/↑ (3). INPUT (strana 11)

Tato tlačítka přepínají vstupní video signál mezi INPUT1 a INPUT2, když jsou dva počítače připojeny k displeji. (Dostupné pouze při vypnuté nabídce.)

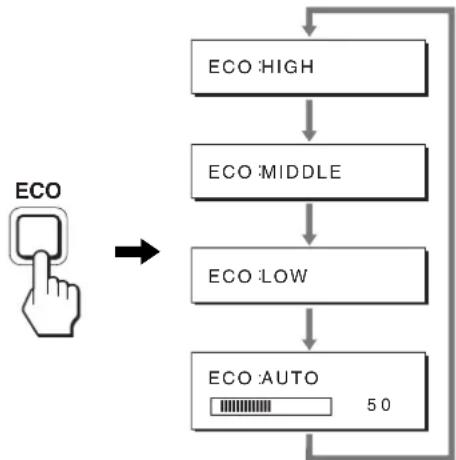

5 Tlačítko ECO (strana 16)

Toto tlačítko se používá pro snížení spotřeby energie. Když není zobrazena hlavní nabídka, můžete též automaticky nastavit kvalitu obrazu pro aktuální vstupní signál stisknutím tohoto tlačítka na více než 3 sekundy (jednodotykové automatické nastavení). (pouze analogový signál RGB)

6 Světelný senzor (strana 16)

Tento senzor měří jas okolního prostředí displeje.

Ujistěte se, že senzor není zakrytý papírem atd.

7 Stereo reproduktory (strany 9, 16)

Pomocí těchto reproduktorů vystupují audio signály jako zvuk.

8 Konektor sluchátek (strany 9, 16)

Tento konektor slouží pro výstup audio signálů do vašich sluchátek.

Zadní strana displeje

9 Vypínač MAIN POWER (strana 10)

Tento vypínač slouží k vypnutí a zapnutí tlačítka MAIN POWER displeje.

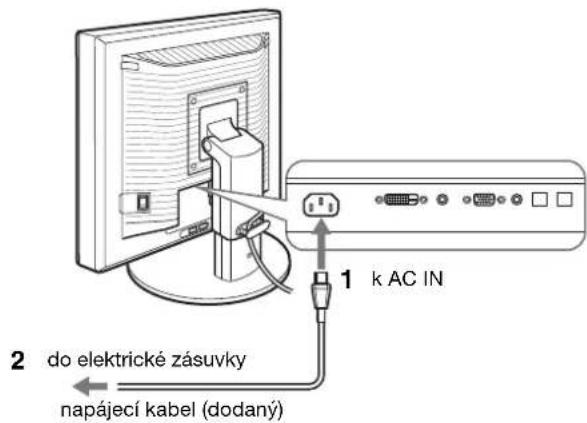

10 AC IN konektor (strana 9)

Pomocí tohoto konektoru připojte napájecí kabel (dodaný).

11 DVI-D vstupní konektor (digitální signál RGB) (strana 8)

Pomocí tohoto konektoru vstupuje digitální video signál RGB vyhovující DVI Rev.1.0.

12 Vstupní konektor HD15 (analogový signál RGB) (strana 8)

Tento konektor slouží pro vstup analogových video signálů RGB (0,700 Vp-p, pozitivní) a synchronizačních signálů.

13 Držák kabelů (strana 9)

Tento díl zajišťuje kabely a šňůry k displeji.

14 USB port pro připojení externích zařízení (strana 8) (pouze u modelů vybavených USB portem)*

Díky připojení USB myši a USB klávesnice k displeji můžete připojit k displeji až dva počítače a přepínat vstup dopředu nebo dozadu.

15 USB port pro spojení s počítačem (pouze u modelů vybavených USB portem)*

Připojte USB kabel k vašemu počítači a displeji.

16 Otvor bezpečnostního zámku

Kensington Micro Saver Security System by měl být použit pro otvor bezpečnostního zámku.

Systém Micro Saver Security je obchodní značka Kensington.

17 Audio konektor pro INPUT1

Pomocí tohoto konektoru vstupuje audio signál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného audio zařízení připojeného k INPUT1.

18 Audio konektor pro INPUT2

Pomocí tohoto konektoru vstupuje audio signál, jestliže je do něho zapojen výstupní audio konektor počítače nebo jiného zařízení připojeného k INPUT2.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• Displej LCD • Napájecí kabel • Deska podstavce • Kabel videosignálu HD15-HD15 (analogový signál RGB) • Kabel videosignálu DVI-D (digitální signál RGB) • Audio přívod (stereo minikonektor) • USB kabel * • CD-ROM (užitkový software pro Windows/Macintosh, Provozní pokyny atd.) • Záruční list • Průvodce rychlým nastavením

Obsah s označením * u technických specifikací se liší v závislosti na modelu. Pro podrobnosti viz „Technické údaje“ (strana 22).

Instalace 1: Sestavte podstavec

Nemačkejte LCD obrazovku při umísťování nebo zvedání přímo na desku apod.

To může ovlivnit stejnoměrnost obrazovky nebo poškodit LCD displej.

■ Při použití dodávaného podstavce

1. Otevřete krabici a vyjměte desku podstavce.

2. Zkontrolujte dodané položky.

- Podstavec se šroubem na spodní straně.

3. Položte měkkou podložku například na psací stůl. Můžete poškodit LCD obrazovku a samotný displej, pokud ho položíte přímo na stůl.

4. Vyjměte displej z krabice a umístěte rám položeného displeje podél okraje stolu.

5. Přichyťte otvory desky podstavce na připojovací hroty podstavce. ① Vytáhněte rukojeť šroubu a pevně přitáhněte šroub desky podstavce. ② Ujistěte se, že je šroub pevně utažen a vraťte rukojeť šroubu zpět.

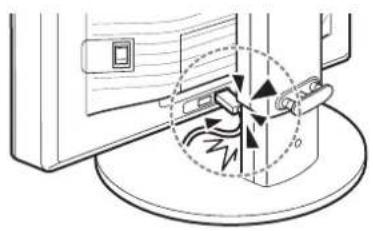

6. Odstraňte zajišťovací kolík po přímém zvednutí výškově nastavitelného podstavce.

Poznámka

Neodstraňujte zajišťovací kolík, když je podstavec položen. Může tak upadnout nebo vás zranit, když se podstavec prudce vysune z desky podstavce.

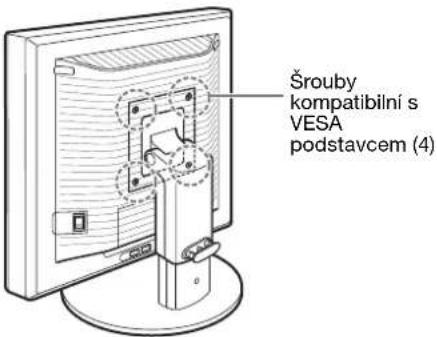

■ Při použití podstavce VESA

Můžete připojit VESA podstavec u jiné značky odstraněním dodávaného podstavce připojeného k displeji.

Instalace 2: Zapojte kabely video signálu

- Displej i počítač před připojením vypněte.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu video signálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte uspořádání konektoru, abyste zamezili ohnutí konektorových kolíků kabelu video signálu.

1 Odsuňte kryt konektorů.

2 Nakloňte displej.

A potom zvyšte úhel displeje.

3 Připojte kabely video signálu k displeji.

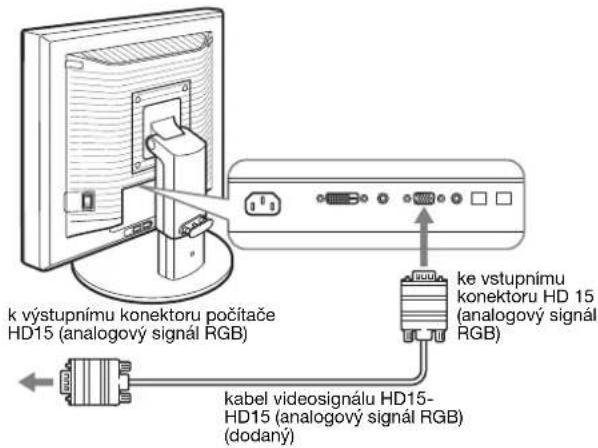

■ Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Použitím dodávaného kabelu pro video signál HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru HD 15 displeje (analogový signál RGB).

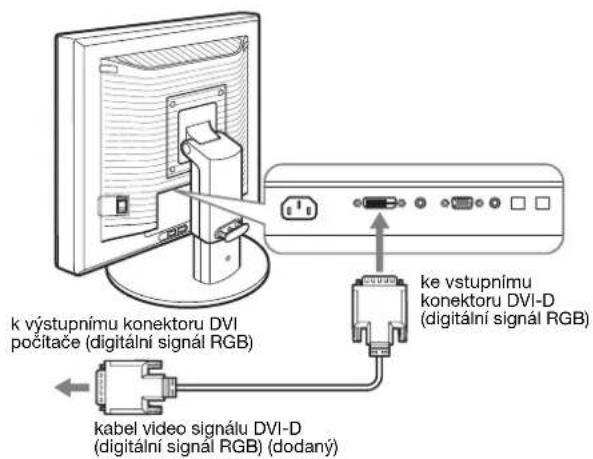

■ Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB)

Použitím dodávaného kabelu pro video signál DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru DVI-D displeje (digitální signál RGB).

Instalace 3: Připojte USB myš, USB klávesnici nebo jiné zařízení (pouze u modelů vybavených USB portem) *

Připojením USB myši, USB klávesnice nebo jiného zařízení můžete různě přepínat vstup (funkce KVM).

Pro podrobnosti viz „KVM funkce“ (strana 17). Pokud USB myš, USB klávesnici nebo jiné zařízení s displejem nepoužíváte, pokračujte na Instalaci 4.

1. Propojte displej a počítač dodaným kabelem.

2. Připojte USB myš, USB klávesnici nebo jiné zařízení k displeji.

Pro uživatele Macintosh:

Pokud připojíte USB port pro připojení externích zařízení ke klávesnici Macintosh s tlačítkem pro zapnutí, může se stát, že se tlačítko na klávesnici nezapne. Stiskněte hlavní vypínač na počítači nebo připojte klávesnici přímo k počítači a zapněte ji, poté klávesnici připojte k USB portu pro připojení externích zařízení.

Poznámky

• USB port tohoto displeje je kompatibilní s Windows 2000 / Windows XP Professional / Windows XP Home edition / Macintosh.
• Pokud jste již USB myš, USB klávesnici nebo jiné zařízení k počítači připojili, odeberte je.
• Toto nastavení je navrženo pouze pro ty počítače a OS, které jsou kompatibilní s USB. Pro více podrobností viz provozní pokyny vašeho počítače nebo OS.

Instalace 4: Připojte audio přívody

Použitím dodávaného audio kabelu propojte vstupní audio konektor displeje a audio výstupní konektor počítače nebo jiného audio zařízení.

■ Když posloucháte zvuk sluchátky

Připojte audio kabel (není součástí dodávky) bezpečně ke konektoru sluchátek displeje.

Jakmile je propojení audio vstupu a výstupu dokončeno, audio výstup bude změněn.*

Použitím sluchátek nebo reproduktorů displeje můžete též poslouchat zvuk z vašeho počítače nebo jiného audio zařízení připojeného k audio vstupním konektorům displeje. Pro podrobnosti viz „Ovládání hlasitosti“ na straně 16.

Instalace 5: Připojte napájecí kabel

1 Bezpečně připojte dodaný napájecí kabel ke konektoru AC IN displeje.

2 Zapojte druhý konec pevně do elektrické zásuvky.

Instalace 6: Zabezpečte kabely a zavřete kryt konektorů

1 Protáhněte šňůry a kabely skrz držák kabelu, jak je znázorněno na obrázku. 2 Zavřete kryt konektorů.

Při upínání šňůr a kabelů do držáku se ujistěte, že jsou trochu uvolněné. Pokud by byly silně přitaženy, mohou se vysunout z konektorů/zástrček, když budete nastavovat úhel obrazovky. Když napnete šňůry a kabely příliš, může to vést k jejich poškození.

Instalace 7: Zapněte displej a počítač

1 Ujistěte se, že ⏻ indikátor (napájení) bliká červeně. V okamžiku zakoupení je vypínač MAIN POWER nastaven v poloze I.

Poznámka

Když vypínač MAIN POWER na pravé straně vašeho displeje není nastaven do polohy I, stiskněte I a zkontrolujte, zda ⏻ indikátor (napájení) bliká červeně.

2 Stiskněte ⏻ vypínač (napájení) umístěný na přední části displeje.

indikátor (napájení) se rozsvítí zeleně.

3 Zapněte počítač.

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabely video signálu.
• Pokud se na obrazovce objeví „NO INPUT SIGNAL“: – Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší. – Zkontrolujte, zda je správné nastavení vstupního signálu stisknutím tlačítka OK (strana 11).
• Pokud se na obrazovce objeví „CABLE DISCONNECTED“: – Zkontrolujte, zda jsou správně připojeny kabely video signálu. – Zkontrolujte, zda je správné nastavení vstupního signálu stisknutím tlačítka OK (strana 11).
• Pokud se na obrazovce objeví „OUT OF RANGE“: Připojte znovu starý displej. Potom nastavte grafickou kartu počítače v níže uvedených rozsazích.

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1 280 × 1 024 nebo nižší

Pro další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 19.

Použití specifických ovladačů není nutné

Displej odpovídá normě „DDC“ Plug & Play a automaticky zjišťuje veškeré informace o displeji. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počítače po připojení displeje se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Automaticky bude vybrán displej Plug & Play, takže tento displej můžete použít.

Vertikální frekvence se přepne na 60 Hz.

Vzhledem k tomu, že se na displeji neprojevuje blikání, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

Instalace 8: Nastavte náklon a výšku

Tento displej je možné nastavit v rozsahu následujících úhlů.

Uchopte strany LCD obrazovky a nastavte úhel náklonu obrazovky.

Používáte-li výškově nastavitelný podstavec, je možné provést nastavení výšky též následovně.

Uchopte strany LCD obrazovky a nastavte výšku obrazovky.

Pro pohodlné používání displeje

Nastavte sledovací úhel displeje dle výšky stolu a křesla tak, aby se vám do očí neodráželo od obrazovky okolní světlo.

Poznámky

• Pokud upravujete pozici displeje, dávejte pozor, abyste displejem, kabely nebo jiným USB zařízením nevrazili do okolních objektů. Displej se musí přemísťovat v klidu.
• Nepokládejte žádné předměty pod displej, když nastavujete výšku podstavce. Může se tak náhodně poškodit.
• Když připojujete USB produkty nebo USB zařízení k displeji, ujistěte se, že jimi nenarážíte do desky podstavce. Při nastavování náklonu a výšky displeje by se displej mohl poškodit v závislosti na velikosti produktů nebo zařízení. (pouze u modelů vybavených USB portem)

Volba vstupního signálu (INPUT1/INPUT2)

Stiskněte tlačítko OK.

Každým stisknutím tlačítka OK se změní vstupní signál.

Zpráva na obrazovce(Objevuje se po 5 vteřináchv horním levém rohu.)	Konfigurace vstupníhosignálu
INPUT1 : DVI-D Vstupní konektor DVI-D(digitální signál RGB) pro INPUT1
INPUT2 : HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT2

Přizpůsobení vašeho displeje

Před provedením nastavení

Připojte displej a počítač, a poté je zapněte.

Pro dosažení nejlepších výsledků počkejte alespoň 30 minut před provedením jakéhokoli nastavení od doby, kdy jste připojili displej k počítači a zapnuli ho.

Četná nastavení displeje můžete provádět pomocí nabídky na obrazovce.

Ovládání nabídky

1 Zobrazte hlavní nabídku.

Stiskněte tlačítko MENU pro zobrazení hlavní nabídky na vaší obrazovce.

2 Vyberte nabídku, kterou chcete nastavit.

Stiskněte tlačítka ↓/↑ pro zobrazení požadované nabídky. Stiskněte tlačítko OK pro výběr položky nabídky.

Stiskněte tlačítka ↓/↑ pro provedení nastavení a potom stiskněte tlačítko OK.

Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

4 Zavřete nabídku.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře.

■ Obnovení výchozích hodnot nastavení

Nastavení lze obnovit pomocí nabídky RESET. Další informace o obnovení nastavení viz ⋯ (RESET) na stránce 15.

Seznam možností nabídky

	SDM-X75F/X95FSDM-X75K/X95K
Nabídka PICTURE ADJUST
MODE (ECO režim) HIGH
	MIDDLE
	LOW
	AUTO1)
|→ BackLIGHT ☑	1)
○ CONTRAST ☑	1) 2)
○ BRIGHTNESS ☑	2)
γ GAMMA ☑	2)
● COLOR 9300K
	6500K
	sRGB2)
	USER (GAIN aBIAS)
☐ SHARPNESS ☑
→ MODE RESET ☑
A SCREEN AUTO
	PHASE
	PITCH
	H CENTER
	V CENTER
→ MENU POSITION ☑
→ INPUT SENSING AUTO ON
		INPUT1
		INPUT2
		AUTO OFF
A LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→ RESET	OK
	CANCEL
○ MENU LOCK	ON
	OFF

1) Když je ECO režim nastaven na „AUTO“, nemůžete nastavit BACKLIGHT a CONTRAST.

2) CONTRAST, BRIGHTNESS a GAMMA nelze nastavit, je-li zvoleno „sRGB“.

Nabídka PICTURE ADJUST

Položky	Stiskněte tlačítko↑	Stiskněte tlačítko↓
MODE	Nastavte ECO režim.
HIGH	Zvolte jas vašeho displeje z HIGH, MIDDLE, LOW nebo AUTO pro úsporu spotřeby energie.
MIDDLE
LOW	Můžete nastavit různé režimy nastavením vstupu.
AUTO
BACKLIGHT	Vyjasní obrazovku. Ztmaví obrazovku.
CONTRAST	Vyostří kontrasty obrazu.	Zastře kontrasty obrazu.
BRIGHTNESS	Vyjasní obraz (černou úroveň).	Ztmaví obraz (černou úroveň).
γ GAMMA Funkce	Můžete nastavit váš obraz na obrazovce do původního zbarvení.

Poznámky

• Pokud zvolíte „sRGB“, nemůžete nastavit CONTRAST, BRIGHTNESS a GAMMA.
• Když je ECO režim nastaven na „AUTO“, nemůžete nastavit BACKLIGHT a CONTRAST.

Položky
COLOR
Možnosti Funkce
9300K Modravý odstín
6500K Načervenalý odstín
sRGB 1)	Pokud zvolíte „sRGB“, vaše barvy se nastaví na profil sRGB. (Nastavení barev sRGB je standardní protokol barcvného prostoru navržený pro počítačové produkty.) Pokud zvolíte „sRGB“, musí být nastavení barev vašeho počítače nastavené na profil sRGB.
USER Můžete provést dodatečná nastavení světlejších oblastí (GAIN: bílá úroveň) a tmavších oblastí (BIAS: černá úroveň). Můžete též uložit nastavení barev do paměti.

1) Pokud počítač nebo jiné zařízení připojené k displeji nevyhovuje sRGB, nelze barvy nastavit na profil sRGB. Pokud zvolíte „sRGB“, nemůžete nastavit CONTRAST, BRIGHTNESS a GAMMA. Pokud jste nastavili ECO režim na „AUTO“, nemůžete zvolit „sRGB“.

Položky Stiskněte tlačítka ↓/↑

† SHARPNESS Tímto nastavením vyostříte okraje obrázků apod.

Položky

→→ MODE RESET
Možnosti Funkce
OK	Můžete vynulovat BACKLIGHT, CONTRAST, BRIGHTNESS, GAMMA, COLOR, a SHARPNESS na výchozí nastavení.
CANCEL	Pro zrušení vynulování a návrat do nabídky.

A Nabídka SCREEN (pouze analogový signál RGB)

■ Funkce automatického nastavení kvality obrazu

Když displej přijme vstupní signál, automaticky nastaví polohu obrazu a jeho ostrost (fáze/rozteč). Tím zajistí, že se na obrazovce objeví čistý obraz (strana 16).

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze ⏻ vypínač (napájení).

Pokud funkce automatického nastavení kvality displeje nenastaví obraz úplně

Můžete provést další automatická nastavení kvality obrazu pro aktuální vstupní signál. (Viz AUTO níže.)

Pokud je i přesto nutné provést jemné nastavení kvality vašeho obrazu

Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a polohu (horizontální/vertikální poloha).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li displej totožný vstupní signál. Tato nastavení se mohou zopakovat, pokud změníte vstupní signál po opětovném připojení vašeho počítače.

Položky Funkce
AUTO	Provedte príslušná nastavení signální fáze obrazovky, rozteče a horizontální/vertikální polohy pro aktuální vstupní singál a uložte je.

Nastavte ostrost a polohu obrazu manuálně (PHASE/PITCH/H CENTER/V CENTER).

Ostrost obrazovky a polohu můžete nastavit následovně.

1. Nastavte na počítači rozlišení na 1280 × 1024.

2. Vložte disk CD-ROM.

3. Spusťte CD-ROM a zobrazte zkušební vzorek.

Pro uživatele Windows

Když funguje samospouštění:

① Klikněte na „Nástroj pro nastavení monitoru (UTILITY)“.

② Klikněte na „Adjust“, potvrďte rozlišení a potom klikněte na „Next“.

Zkušební vzorek pro PITCH, PHASE, H CENTER a V CENTER se objeví v uvedeném pořadí.

Když nefunguje samospouštění:

① Otevřete Tento počítač a klikněte pravým tlačítkem na ikonu CD-ROM. Jděte na „Explorer“ a otevřete ikonu CD-ROM.

② Otevřete [Utility] a potom zvolte [Windows].

③ Spusťte [Win_Utility.exe].

Objeví se zkušební vzorek.

Pro uživatele Macintosh

①Otevřete [Utility] a potom zvolte [Mac].

②Spusťte [Mac_Utility.exe].

Objeví se zkušební vzorek.

Položky Stiskněte tlačítka ↓/↑

PHASE Minimalizujte horizontální pruhy na obrazovce.

PITCH Vertikální pruhy zmizí.

H CENTER Nastavte polohu obrazu, pokud se
V CENTER	obraz neobjevuje ve středuobrazovky.

Nabídka MENU POSITION

Položky Stiskněte tlačítka ↓/↑

MENU POSITION

Můžete změnit polohu zobrazenou v nabídce na obrazovce. Můžete si zvolit z 9 poloh.

→ Nabídka INPUT SENSING

Tyto modely s digitálním vstupem vyhledávají jakékoliv vstupní signály. Můžete přepnout automaticky signály vzad a vpřed.

Položky Funkce

AUTO ON Když nemá zvolený vstup signál nebo když zvolíte vstup tlačítkem OK a ten nemá signál, na obrazovce se objeví zpráva (strana 18). Potom displej ověří vstupní signál a přepne se automaticky na další vstup. Po změně vstupního signálu se v horním levém rohu obrazovky zobrazí zvolený vstup. Pokud není vstupní signál, displej automaticky přejde do úsporného režimu.

Položky Funkce

INPUT 1 Pri zapnutí displeje se zobrazi
	INPUT1 nebo INPUT2 jakopřednostní nastavení (INPUTSENSING nebude fungovat).
INPUT 2
AUTO OFF Vstup se nemění automaticky. Vstupzměníte stisknutím tlačítka OK.

Nabídka LANGUAGE

Položky Stiskněte tlačítka ↓/↑

ENGLISH	Angličtina
FRANÇAIS	Francouzština
DEUTSCH	Němčina
ESPAŇOL	Špančlština
ITALIANO	Italština
NEDERLANDS	Holandština
SVENSKA	Švédština
РУССКИЙ	Ruština
日本語	Japonština
中文	Čínština

→← Nabídka RESET (vynulování na výchozí nastavení)

Položky Funkce

OK	Pro vynulování všech dat nastavení na výchozí nastavení kromě nastavení nabídky (LANGUAGE).
CANCEL	Pro zrušení vynulování a návrat na obrazovku nabídky.

Nabídka MENU LOCK

Položky Funkce

ON	Pouze ⏻ vypínač (napájení) bude fungovat. Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona On (MENU LOCK).
OFF	Nastavte On (MENU LOCK) na off. Pokud byl On (MENU LOCK) nastaven na ON, stisknutím tlačítka MENU se automaticky zvolí On (MENU LOCK).

Technické funkce

Ovládání hlasitosti

Použitím sluchátek nebo reproduktorů displeje můžete též poslouchat zvuk z vašeho počítače nebo jiného audio zařízení připojeného k audio vstupním konektorům displeje.

Můžete ovládat hlasitost použitím nabídky „Hlasitost“ oddělené od hlavní nabídky.

1 Stiskněte tlačítka ↓/↑, když se na obrazovce neobjevuje žádná nabídka.

2 Stiskněte tlačítka ↓/↑ pro ovládání hlasitosti. Po 5 sekundách nabídka automaticky zmizí.

Poznámky

• Nemůžete nastavit hlasitost, pokud je zobrazeno na obrazovce hlavní menu.
• Když je váš displej v úsporném režimu, z reproduktorů ani ze sluchátek nevychází žádný zvuk.

Úsporný režim

Tento displej vyhovuje směrnicím o úspoře energie VESA, ENERGY STAR a NUTEK. Pokud je displej připojen k počítačové nebo video grafické kartě standardu DPMS (Display Power Management Signaling) pro analogový vstup / DMPM (DVI Digital Monitor Power Management) pro digitální vstup, bude displej automaticky snižovat spotřebu energie následujícím způsobem.

Režim spotřeby	+ Indikátor (napájení)
běžný provoz zelená
active off1) (hluboký spánek) oranžová
napájení vypnuto červená
hlavní napájení vypnuto vypnuto

1) Kdy je váš počítač v režimu „active off“, je přerušen vstupní signál a na obrazovce se objeví NO INPUT SIGNAL. Po 5 sekundách displej přejde do úsporného režimu.

„Hluboký spánek“ je úsporný režim, který je definován Agenturou pro ochranu životního prostředí.

Snížení spotřeby energie (ECO režim)

Pokud stisknete opakovaně tlačítko ECO na přední straně displeje, můžete zvolit jas obrazu.

Všechny režimy se objeví na obrazovce a jas obrazovky se sníží podle konkrétního režimu. Po 5 sekundách nabídka automaticky zmizí.

Jas obrazovky a spotřeba energie se sníží, když se změní režim z HIGH na MIDDLE nebo na LOW.

Výchozí nastavení jasu obrazovky je nastaveno na HIGH.

Funkce automatického nastavení jasu (světelný senzor)

Tento displej je dodáván s funkcí automatického nastavení jasu obrazovky podle jasu okolního prostředí. Jas obrazovky je nastaven na nejvhodnější úroveň nastavením ECO režimu na AUTO tlačítkem ECO na přední straně displeje nebo v nabídce PICTURE ADJUST. Výchozí nastavení jasu obrazovky je nastaveno na HIGH. Když nastavíte ECO režim na „AUTO“ tlačítkem ECO na přední straně displeje, zobrazí se rovněž lišta nastavení. Můžete nastavit lištu tlačítky ↓/↑. Jas obrazovky se mění podle úrovně, kterou jste nastavili.

Funkce automatického nastavení kvality obrazu (pouze u analogového signálu RGB)

Když displej přijme vstupní signál, automaticky nastaví polohu obrazu a jeho ostrost (fáze/rozteč) a zajistí, že se na obrazovce objeví čistý obraz.

Režim předvolený od výrobce

Když displej přijme vstupní signál, automaticky sladí signál na jeden z přednastavených výchozích režimů uložených v paměti displeje k zajištění vysoké kvality obrazu ve středu obrazovky. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Pokud se vstupní signály neshodují s žádným z režimů předvolených od výrobce

Pokud displej přijme vstupní signál nevyhovující žádnému z režimů předvolených od výrobce, je aktivována funkce automatického nastavení kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (v následujícím rozsahu frekvencí displeje):

Horizontální frekvence: 28–80 kHz

Vertikální frekvence: 48–75 Hz

V důsledku toho může zobrazení obrazu na obrazovce displeje trvat déle než obvykle, pokud poprvé přijímá vstupní signál, který neodpovídá žádnému z předvolených režimů. Tato informace o nastavení se automaticky uloží do paměti, takže příště bude displej reagovat stejně, jako kdyby přijímal signál, který odpovídá některému z režimů předvolených od výrobce.

Pokud ručně nastavujete fázi, rozteč a umístění obrazu

Pro určitý druh vstupních signálů nemusí funkce automatického nastavení kvality obrazu dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 15). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, přijme-li displej totožný vstupní signál.

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze ⏻ vypínač (napájení).

KVM funkce (Keyboard-Video-Mouse function)*

Můžete připojit až dva počítače díky USB myši a USB klávesnici a přepínat mezi nimi tlačítkem INPUT/OK (strana 8) vpřed a vzad.

O USB portu

- Doporučujeme, abyste připojili USB myš a USB klávesnici k USB portu displeje. Pokud připojíte jiná zařízení než výše uvedená, displej nemusí pracovat správně. Případně zařízení kompatibilní s technologií Bluetooth nemusí pracovat správně.

- USB port na displeji je kompatibilní s USB Full-Speed (Max 12 Mbps).

Poznámky

- I v případě, že stisknete tlačítko INPUT/OK, počítač nemusí být schopen vstup správně přepínat.

- Nainstalujte si nejnovější ovladač USB, který má být použit s USB zařízeními. Starší ovladač USB nemusí pracovat správně.

- Pokud používáte USB rozbočovač, nastavte vstupní signály pomocí nabídky INPUT SENSING na AUTO OFF.

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, přečtěte si tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Pro vyřešení problému viz „Příznaky problémů a jejich odstranění“ na straně 19.

Pokud se na obrazovce objeví „OUT OF RANGE“

Znamená to, že vstupní signál není podporován technickými specifikacemi displeje. Ověřte následující položky. Pro další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 19.

Pokud je zobrazeno „xxx.x kHz/xxx Hz“

Znamená to, že buď horizontální nebo vertikální frekvence není podporována technickými specifikacemi displeje.

Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Příklad

Pokud se zobrazí „RESOLUTION > 1 280 × 1 024“

Znamená to, že rozlišení není podporováno technickými specifikacemi displeje (1 280 × 1 024 nebo nižší).

Příklad

Pokud se na obrazovce objeví „NO INPUT SIGNAL“

Znamená to, že aktuálně vybraným konektorem nepřichází žádný signál.

Pokud je položka INPUT SENSING (strana 15) nastavena na hodnotu ON, displej nalezne jiný vstupní signál a automaticky změní vstup.

Příklad

Když nemohou být nalezeny vstupní signály, objeví se zpráva „GO TO POWER SAVE“.

Asi po 5 sekundách se spustí úsporný režim.

Pokud se na obrazovce objeví „CABLE DISCONNECTED“:

Znamená to, že kabel video signálu byl odpojen od aktuálně vybraného konektoru.

Pokud je položka INPUT SENSING (strana 15) nastavena na hodnotu ON, displej nalezne jiný vstupní signál a automaticky změní vstup.

Příklad

Když nemohou být nalezeny vstupní signály, objeví se zpráva „GO TO POWER SAVE“.

Asi po 45 sekundách se spustí úsporný režim.

Příznaky problémů a jejich odstranění

Pokud se vyskytne problém v důsledku připojeného počítače nebo jiného zařízení, přečtěte si instruktážní příručku počítače/příslušného zařízení.

Příznak Zkontrolujte tyto položky
Žádný obraz
Pokud ⏻ indikátor (napájení)nesvítí nebo pokud se ⏻ indikátor napájení nerozsvítí po stisknutí ⏻ vypínače (napájení):	Zkontrolujte, zda je správně připojen kabel napájení.Zkontrolujte, zda je zapnutý vypínač MAIN POWER na displeji (strana 10).
Pokud ⏻ se indikátor (napájení) rozsvítí červeně:	Zkontrolujte, zda je ⏻ vypínač (napájení) zapnutý.
Pokud se na obrazovce objeví CABLE DISCONNECTED:	Zkontrolujte, zda je kabel video signálu správně připojen a zda jsou všechny zástrčky pevně usazeny v zásuvkách (strana 7).Ověřte, zda kolíky konektorů vstupu video signálu nejsou ohnuté nebo nebyly zatlačeny dovnitř.Zkontrolujte, zda je správně nastaven výběr vstupu (strana 11).Je připojen nedodaný kabel video signálu. Pokud připojíte nedodaný kabel video signálu, může se na obrazovce objevit CABLE DISCONNECTED. Nejedná se o poruchu.
Na obrazovce se objeví varovná zpráva „NO INPUT SIGNAL“ nebo se ⏻ indikátor (napájení) rozsvítí oranžově:	Zkontrolujte, zda je kabel video signálu správně připojen a zda jsou všechny zástrčky pevně usazeny v zásuvkách (strana 7).Ověřte, zda kolíky konektorů vstupu video signálu nejsou ohnuté nebo nebyly zatlačeny dovnitř.Zontrolujte, zda je správně nastaven výběr vstupu (strana 11).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne displejemPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.Zkontrolujte, zda je správně instalována grafická karta.Ověřte, zda je počítač zapnutý.Restartujte počítač.
Pokud se na obrazovce objeví OUT OF RANGE (strana 18):	■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne displejemZkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro displej. Pokud jste vyměnili starý displej za tento, znovu připojte starý displej a nastavte grafickou kartu počítače v uvedených rozmezích:Horizontální: 28 – 80 kHz (analogový signál RGB), 28 – 64 kHz (digitální signál RGB)Vertikální: 48 – 75 Hz (analogový signál RGB), 60 Hz (digitální signál RGB)Rozlišení: 1\ 280 × 1\ 024 nebo nižší
Používáte-li Windows: • Pokud jste tímto displejem nahradili starý displej, znovu připojte starý displej a provedte následující kroky. Zvolte „SONY“ ze seznamu „Manufacturers“ a zvolte název požadovaného modelu ze seznamu „Models“ na Windows obrazovce volby zařízení. Pokud není název modelu displeje na seznamu „Models“, zkuste „Plug & Play“.
Používáte-li systém Macintosh: • Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (nedodávaný). Tento adaptér připojte k počítači před připojením kabelu video signálu.
Příznak	Zkontrolujte tyto položky
Obraz bliká, skáče, chvěje se nebo je porušený	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15).Zkuste displej zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.Problémy způsobené počitačem nebo jiným připojeným zařizením, ne displejemV příručce ke grafické kartě vyhledcjte správné nastavení displeje.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto displejem podporovány. I v případě, že je frekvence ve správném rozsahu, některé grafické karty mohou využívat synchronizační pulsy, které jsou pro synchronizaci displeje příliš úzké.Tento displej nezpracovává prokládané signály. Nastavte na progresivní signály.Nastavte obnovovací kmitočet (vertikální frekvenci) počitače, abyste získali nejlepší možný obraz.
Obraz je rozmazaný • Nastavte jas a kontrast (strana 14).Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15).Problémy způsobené počitačem nebo jiným připojeným zařizením, ne displejemNastavte na vašem počitači rozlišení na 1\ 280 × 1\ 024 .
Obraz je rušen duchy	Nepoužívejte prodlužovací kabel videa ani spínací skříňky pro video.Zkontrolujte, zda jsou všechny zástrěky pevně usazeny v zásuvkách.
Obraz není správně vycentrován nebo nemá správné rozměry (pouze analogový signál RGB)	Nastavte rozteč a fázi (strana 15).Nastavte polohu obrazu (strana 15). Uvědomte si, že při některých video režimech není obrazovka vyplněna až do krajů.
Obraz je příliš malý	Problémy způsobené počitačem nebo jiným připojeným zařizením, ne displejemNastavte na vašem počitači rozlišení na 1\ 280 × 1\ 024 .
Obraz je tmavý • Nastavte podsvícení (strana 14).Nastavte jas (strana 14).Nastavte gamma použitím nabídky GAMMA (strana 14).Po zapnutí displeje trvá obrazovce několik minut, než se rozjasní.Obrazovka se může ztmavit v závislosti na zvoleném ECO režimu.
Zobrazuje vlnitý nebo elipsovitý vzorek (moaré)	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15).
Barva není stejnoměrná	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 15).
Bílá barva se nezobrazuje jako bílá	Nastavte teplotu barev (strana 14).
Tlačítka displeje nefungují (Ob objeví na obrazovce)	Pokud je MENU LOCK nastaven na ON, nastavte ho na OFF (strana 15).
Zařízení připojené přes USB kabel nefunguje.	Zkontrolujte, zda je USB kabel (dodaný) správně připojen (strana 8).Stiskněte vypínač MAIN POWER a ⏻ indikátor (napájení) pro zapnutí displeje.Problémy způsobené vaším počitačem nebo jiným připojeným zařizenímZkontrolujte, zda bylo vaše zařízení zapnuto.Přcinstalujte aktualizovaný USB ovladač. Pro více informací kontaktujte výrobce vašeho produktu.Pokud nelze ovládat vás počitač klávesnicí a myší připojenými k displecji, připojte klávesnici nebo myš k vašemu počitači přímo. Po restartování počitače znovu provedte USB připojení. Po dokončení tohoto procesu připojte klávesnici nebo myš zpět k displeji. Když je displej připojen k počitači, klávesnici nebo myši prostřednictvím USB portu, je možné, že jimi nebudete moci ovládat vás počitač, když ho restartujete.
Displej se po chvíli vypne	Problémy způsobené počitačem nebo jiným připojeným zařizenímNastavte úsporné nastavení počitače na off.
Rozlišení zobrazené v hlavní nabídce není správné.	V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počitači.
Po vypnutí hlavního napájení zůstane ⏻ indikátor (napájení) ještě chvíli svítit	Když je hlavní napájení zapnuté, ale není stisknutý ⏻ vypínač (napájení) nebo když je displej v úsporném režimu a vy vypnete vypínač MAIN POWER, nemusí se ⏻ indikátor (napájení) vypnout okamžitč. Nejedná se o poruchu.

Zobrazení informací displeje

Zatímco displej přijímá video signál, držte stisknuté tlačítko MENU po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o displeji.

Opětovným stisknutím tlačítka MENU okno zmizí.

Příklad

Ačkoli je název modelu displeje, registrovaný podle bezpečnostních standardů, SDM-X75*X95, * prodeji se používá název SDM-X75F/X95F/X75K/X95K.

Přetrvává-li jakýkoli problém, obraťte se na autorizovaného prodejce výrobku Sony a předejte mu následující informace:

• Název modelu - Sériové číslo - Podrobný popis problému - Datum zakoupení - Název a technické parametry počítače a grafické karty - Typ vstupního signálu (analogový RGB/digitální RGB)

Technické údaje

Název modelu SDM-X75F SDM-X95F SDM-X75K SDM-X95K
LCD panel Typ panelu: a-Si TFT Active Matrix
Velikost obrazu: v palcích	17,0 19,0 17,0	19,0
Formát vstupního signálu	RGB operační frekvence 1) Horizontální: 28 – 80 kHz (analogový signál RGB)28 – 64 kHz (digitální signál RGB)Vertikální: 48 – 75 Hz (analogový signál RGB)60 Hz (digitální signál RGB)
Rozlišení Horizontální: Max.1 280 bodů Vertikální: Max.1 024 řádků
Typ vstupního signálu (Digitální/Analogový)	Digitální × 1/Analogový × 1
Úrovně vstupního signálu	Analogový video signál RGB 0,7 Vp-p, 75 Ω, pozitivníSYNC signál TTL úroveň, 2,2 kΩ, pozitivní nebo negativníDigitální signál RGB (DVI) TMDS (jedna linka)
Audio vstup	Sterco minikoncktor, 0,5Vrms, 47 kΩ
Výstup reproduktoru	1 W × 2
USB port	-		USB Full-Speed (Max12 Mbps)A Port × 2, B Port × 2
Konektor sluchátek	× 1
Požadavky na napájení	100 – 240 V, 50 – 60 Hz, Max. 1.0 A
Spotřeba energie	Max. 45 W	Max. 50 W		Max. 55 W
Provozní teplota	5 – 35 °C
Typ podstavce	Výška nastavení
Rozměry (šířka/výška/hloubka)	Přibližně 369 × 393,5 – 503,5 × 253 mm(s podstavcem)Přibližně 369 × 337 × 66 mm(bez podstavce)	Přibližně 414 × 409,5 – 519,5 × 277,5 mm(s podstavcem)Přibližně 414 × 370 × 69 mm(bez podstavce)	Přibližně 369 × 393,5 – 503,5 × 253 mm(s podstavcem)Přibližně 369 × 337 × 66 mm(bez podstavce)	Přibližně 414 × 409,5 – 519,5 × 277,5 mm(s poststavcem)Přibližně 414 × 370 × 69 mm(bez podstavce)
Hmotnost	Přibližně 7,6 kg(s podstavcem)Přibližně 4,4 kg(bez podstavce)	Přibližně 8,9 kg(s podstavcem)Přibližně 5,4 kg(bez podstavce)	Přibližně 7,6 kg(s podstavcem)Přibližně 4,4 kg(bez podstavce)	Přibližně 8,9 kg(s podstavcem)Přibližně 5,4 kg(bez podstavce)
Plug & Play	DDC2B
Příslušenství	Viz strana 6.

1) Doporučené nastavení horizontálního a vertikálního časování - Horizontální synchronizační šířka by měla být větší než 4,8 % celkového horizontálního časování, nebo 0,8 μs, což je delší. - Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs. - Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

Nastavení jakosti zvuku 16

Nastavení jakosti zvuku

Reproduktory na obrazovce nebo sluchátka umožňují poslouchat zvuk z počítače nebo jiného zvukového zařízení, pokud je toto připojeno ke zvukovým vstupům obrazovky.
