NÁVOD K OBSLUZE LIFE P62010 (MD 82339) MEDION

Uvedení dálkového ovladače do provozu 7

Bezpečnostní pokyny 8

Elektrické prístroje nepatří do rukou dětem 8

Účel použití 8

Bezpečnost provozu 8

Instalace 8

Opravy nikdy neprovádějte sami 9

Sluneční záření 9

Přehrávač kompaktních disků 9

Mechaniky a přípojky 9

Manipulace s bateriemi. 9

Čištění přístroje 10

Rozsah dodávky....11

Instalace 12

Pokyny pro instalaci 12

ISO šachta a přípojky 13

Instalace montážního rámečku 13

Přípojky na zadní straně rádia. 15

Vložení autorádia. 18

Ovládací panel.... 18

Obnovení nastavení z výroby 19

Demontáž přístroje 19

Vysvětlení kabelů. 20

Všeobecné funkce....23

Čas 23

Zapnutí/vypnutí 23

Hlasitost 23

Provozní režim („Mode“): 23

Obnovení nastavení z výroby 24

CZ-1

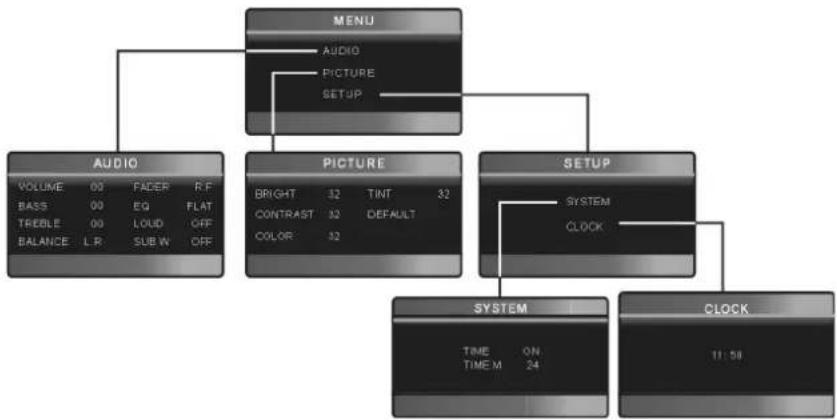

Základní nastavení autorádia (MENU) 24

Provoz rádia: základní funkce .....26

Volba pásma 26

Hledání stanice 26

Uložení stanice do paměti 27

Vyvolání uložených stanic. 28

Provoz rádia: Radio Data System .....29

Alternativní frekvence (tlačitko AF) 29

TA – dopravní zpravodajství 30

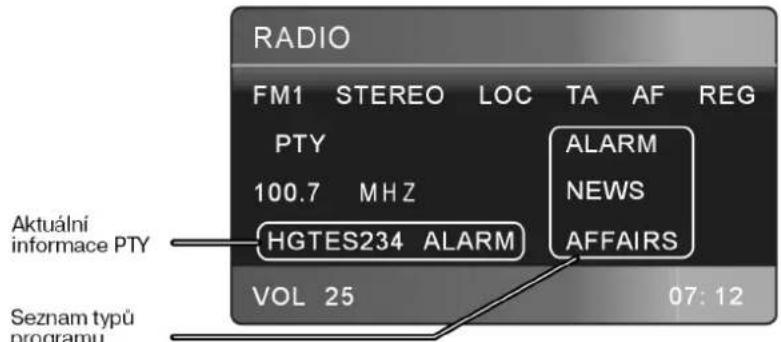

Funkce PTY 31

Provoz s datovými nosiči (hudební DVD, CD, MP3, USB, SD/MMC, AUX) 33

Mechanika CD/DVD 34

Přípojka USB 35

Čtečka karet SD/MMC 35

Přípojka AV IN 36

Přehrávání DVD.... 36

Funkce přehrávání 37

Vyvolání informací o přehrávání 41

Nabídka disku DVD 42

Odstraňování poruch....45

Technické údaje 46

Pokyny pro likvidaci....47

CZ-2

Přehled

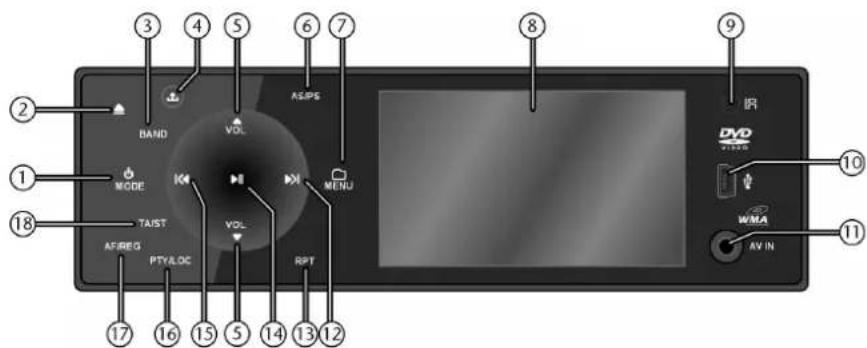

Ovládací panel

CZ

1. : disknutím na několik sekund přístroj vypnete (zapnutí je možné libovolným tlačítkem s výjimkou ▲) ⚠ MODE: volba provozního režimu
2. : 📄 stisknutí tohoto tlačítka se ovládací panel elektricky vyklopi dopředu, a zpřístupní tak štěrbinu pro vložení disku. Je-li vložen disk, vysune se.
3. BAND: výběr pásma v režimu rádia (FM 1, FM2, FM3, MW1, MW2)
4. : uvolnění ovládacího panelu
5. VOL ▲▼: otočný regulátor k nastavení hlasitosti.
6. AS/PS: stisknutí na dvě sekundy – automatické uložení stanic
7. MENU: otevření nabídky pro nastavení autorádia
8. Displej a obrazovka TFT
9. IR: infračervený senzor dálkového ovladače
   10.: přípojka USB
10. AV IN: připojení dalšího audio-/videozařízení pomocí 3,5mm jacku
11. Ihledávání stanic směrem vpřed; na další skladbu; delší stisknutí – rychlé přehrávání směrem vpřed
12. RPT („Repeat“): funkce opakování skladeb na datovém nosiči)
13. ▶||: pozastavení a přehrávání skladeb na datovém nosiči

1. khledávání stanic směrem vzad; na začátek skladby a na předchozí skladbu; delší stisknutí – rychlé přehrávání směrem vzad
2. PTY („Program Type“): vyhledání stanice s určitým programovým obsahem LOC: delším stisknutím přepínáte mezi lokálními (LOC) a vzdálenými (DX) stanicemi (viz stranu 27)
3. AF („Alternative Frequency“): krátkým stisknutím zapnete a vypnete režim AF; delším stisknutím zapnete a vypnete v režimu AF funkci regionálního programu; viz stranu 29
4. TA („Traffic Announcement“): aktivace automatického přepnutí na dopravní zpravodajství (viz stranu 30) ST: volba režimu stereo nebo mono v pásmu FM. Poi špatném pœijmu stereofonního zvuku může nastavení MONO zlepšit pœijem

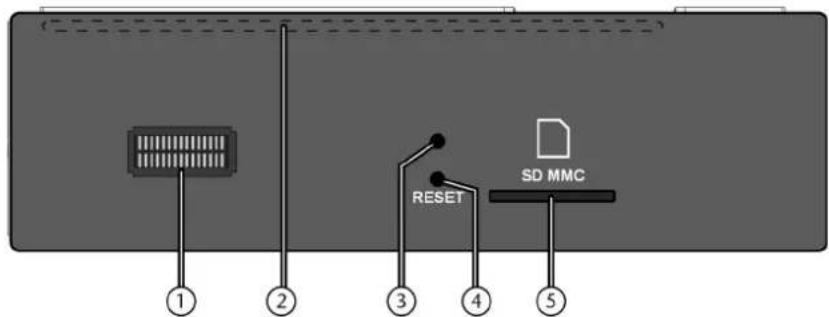

Za ovládacím panelem

1. Kontakty
2. štěrbina pro vložení disku CD/DVD (jen u elektricky otevíraného ovládacího panelu – tlačítko ♠)
3. Červená svítivá dioda (ochrana proti odcizení)
4. Otvor Reset: vrácení na nastavení z výroby
5. Štěrbina na kartu SD/MMC

CZ-4

Dálkové ovládání

1.: zapnutí a vypnutí přístroje
2. DISP: zobrazení informací o aktuálním provozním režimu
3. MODE: opakovaným mačkáním volíte provozní režim

1. : čevření ovládacího panelu (nelze v režimu DVD); SLOW: zpomalené přehrávání (DVD)

2. SUB-T: titulky (DVD)

3. AUDIO: nastavení zvuku (DVD)

4. ANGLE: přepínání mezi různými úhly pohledu (DVD)

5. MUTE: ztišení zvuku

6. VOL+ / -: otočný regulátor k nastavení hlasitosti V nabídce: nastavení hodnoty

7. MENU: otevření nabídky pro nastavení autorádia

8. ◀◀▶: rychlé přehrávání směrem vzad, rychlé přehrávání směrem vpřed (datové nosiče)

9. ■: zastavení reprodukce

10. GOTO: vyhledání určitého místa (disk);

AS/PS: náhodné přehrávání skladeb na datovém nosiči

1. PROG: programování titulů / skladeb LO/DX: přepínání mezi lokálními (LOC) a vzdálenými (DX) stanicemi (viz stranu 27)

2. RDM („Random“): přehrávání v náhodném pořadí (datové nosiče) MO/ST: volba režimu stereo nebo mono v pásmu FM

16.0: numerické tlačitko 0 BAND: výběr pásma v režimu rádia (FM 1, FM2, FM3, MW1, MW2)

CZ

CZ-5

17.9: numerické tlačítko 9
PTY („Program Type“): vyhledání stanice s určitým programovým obsahem
18. 8: numerické tlačítko 8
AF/REG („Alternative Frequency“): krátkým stisknutím zapnete a vypnete režim AF; delším stisknutím zapnete a vypnete v režimu AF funkci regionálního programu; viz stranu 29
19.7: numerické tlačítko 7
TA („Traffic Announcement“): aktivace automatického přepnutí na dopravní zpravodajství (viz stranu 30)
20. Numerické tlačítko 1–6: tlačitka stanic uložených v paměti
21. ▶ II : přehrávání a pozastavení přehrávání
22. TITLE: zobrazení nabídky titulu (DVD):
PBC: Playback Control (Video CD 2.0)
23. 🚪/▶ TRK TUN –/+ : vyhledávání stanic směrem vzad/vpřed; na začátek skladby a na předchozí/další skladbu; delší stisknutí – rychlé přehrávání směrem vzad/vpřed
24. SETUP: zobrazení nabídky pro nastavení přehrávače DVD
25. Tlačítka se šipkami ◀ ▶ ▲ ▼: pohyb v nabídce
26. ENTER: potvrzení volby
27. ZOOM: zvětšení obrazu (DVD)
28. A-B: opakování vybraného úseku (DVD)
29. RPT („Repeat“): funkce opakování skladeb na datovém nosiči

CZ-6

Uvedení dálkového ovladaèe do provozu

Dálkový ovladač se dodává s nainstalovaným lithiovým napájecím článkem (CR 2025, 3 V). Na ochranu při přepravě je mezi kontakty vložena plastová fólie.

Zasuňte západku (1) trochu dovnitř.
▶ Vytáhněte přihrádku na baterii (2).
▶ Při prvním použití: Sundejte fólii.
Výměna baterie: Vyjměte starý napájecí článek a vložte do přihrádky nový. Baterie se mezi přidržovací klipsy vkládá popsanou stranou směřující nahoru (3).
Znovu zasuňte přihrádku na baterii (4).

Informace o tomto návodu

Před uvedením přístroje do provozu si pozorně prostudujte bezpečnostní předpisy. Dbejte na varování uvedená na přístroji a v návodu k obsluze.

Návod k použití uchovávejte v autě. Při prodeji nebo předávání zařízení je nutné předat také tento návod.

Elektrické přístroje nepatří do rukou dětem

Nikdy nenechávejte děti používat elektrické přístroje bez dozoru.

Děti si nesmějí hrát ani s neprodyšnými fóliemi, které jsou součástí obalu. Hrozí nebezpečí udušení.

Účel použití

Autorádio je určeno pouze k montáži a provozu v osobním automobilu.

Bezpečnost provozu

Vždy myslete na bezpečnost provozu. Své autorádio obsluhujte, jen pokud to umožňuje dopravní situace. S obsluhou přístroje se seznamte ještě před zahájením jízdy.

V autě musíte být schopni zaznamenat zvukové signály policie, hasičů nebo jiné záchranné služby. Hlasitost proto nikdy nenastavujte tak vysoko, že byste výstražné sirény záchranných vozidel slyšeli se zpožděním.

Obrazový výstup na displeji autorádia s přehrávačem DVD smíte používat jen při zastaveném vozidle. Z toho důvodu musí být kabel ruční brzdy na ISO bloku připojen k soustavě ruční brzdy vozidla (viz "Pøipojení kabelu ruèní brzdy", strana 16).

Instalace

Chcete-li instalaci autorádia provést sami, pročtěte si pokyny pro instalaci a připojení uvedené v tomto návodu. Doporučujeme vám, abyste instalaci přístroje nechali provést odborníkem. Zajistíte si tak jeho bezvadnou funkčnost. Chybné zapojení kabelů může vést k poškození přístroje a auta.

CZ-8

Opravy nikdy neprovádějte sami

Před montáží zkontrolujte, zda kabely a přístroj nejsou poškozené. Jsou-li pouzdro přístroje nebo kabely poškozeny, přístroj nepoužívejte.

V žádném případě se nepokoušejte přístroj sami otevírat ani opravit. Hrozí nebezpečí úrazu elektrickým proudem. Při poruchách se obrat'te na naše servisní středisko nebo na jinou vhodnou specializovanou opravnu.

Sluneční záření

Pokud se vnitřek vozidla například delším působením slunečního záření silně ohřeje, autorádio neuvádějte do provozu ihned.

Počkejte, dokud auto chvíli nepojede a autorádio se nezchladí.

Přehrávač kompaktních disků

CD přehrávač je laserový výrobek třídy 1. Přístroj je vybaven bezpečnostním systémem, který zabraňuje unikání nebezpečných laserových paprsků během běžného použití. Aby nedošlo k poranění očí, nikdy nezasahujte do bezpečnostního systému přístroje ani ho nepoškozujte.

Mechaniky a přípojky

Do otvorů autorádia (štěrbina na kompaktní disky, přípojka USB, šachta na karty, přípojka AUX) nestrkejte žádná cizí tělesa. Mohlo by dojít k poškození štěrbin a přípojek.

Kompaktní disky do štěrbiny zasouvejte vždy potištěnou stranou nahoru. Při vkládání disku, zasouvání karty nebo připojování externího přístroje nikdy nepoužívejte velkou sílu. Pocítíte-li odpor, zkuste to jinak nebo s jiným médiem.

Manipulace s bateriemi

Dálkový ovladač je napájen baterií. Baterie mohou obsahovat hořlavé látky. Při nesprávné manipulaci mohou baterie vytéct, silně se zahrívat, vznítit nebo dokonce explodovat.

Dodržujte následující upozornění:

□ Baterie uchovávejte mimo dosah dětí.
□ Pokud by baterii spolky, ihned to nahlaste svému lékaři.
□ Baterie nikdy nenabíjejte (leda že by to výslovně uvedeno).
□ Vždy vyměňujte obě baterie současně.

CZ-9

□ Nikdy nezaměňujte polaritu.
□ Baterie nikdy nevybíjejte vysokým výkonem.
□ Baterie nikdy nezkratujte.
□ Baterie nikdy nevystavujte nadměrnému teplu, například slunečnímu záření, ohni a podobně!
□ Baterie nerozebírejte a nedeformujte.
□ Mohlo by dojít k poranění rukou či prstů, nebo by se vám mohla do očí nebo na pokožku dostat kapalina z baterie. Pokud by se tak stalo, opláchněte dotčená místa velkým množstvím čisté vody a neprodleně informujte svého lékaře.
□ Zamezte silným nárazům a otřesům.
□ V případě potřeby kontakty baterií a přístroje před vložením baterií očistěte.
□ Vybité baterie z přístroje ihned vyndejte.
□ Jestliže přístroj po delší dobu nepoužíváte, vyndejte z něj baterie.
□ Před uskladněním nebo likvidací baterií izolujte kontakty baterií lepicí páskou.

Čištění přístroje

K čištění používejte suchý měkký hadřík. Nepoužívejte chemická rozpouštědla ani čisticí prostředky, mohly by poškodit povrch a/nebo nápisy na přístroji.

Přístroj chraňte před vlhkostí. Přístroje se nedotýkejte vlhkýma rukama. Hrozí nebezpečí úrazu elektrickým proudem!

CZ-10

Rozsah dodávky

Zkontrolujte laskavě úplnost dodávky. Není-li dodávka kompletní, do 14 dnů od koupě nás informujte. Při zakoupení produktu získáte:

□ autorádio;
□ ovládací panel;
□ dálkový ovladač včetně baterie;
□ adaptační kabel USB;
□ dva ISO konektory s kabely;
□ pouzdro;
□ montážní rámeček (nasazený);
□ dva klíče ke stažení montážního rámečku a vytažení přístroje;

□ další upevňovací materiál pro individuální instalaci;
□ tento návod k obsluze;
□ záruční list.

CZ

CZ-11

Instalace

Pokyny pro instalaci

Před instalací odpojte záporný pól autobaterie!

Hrozí nebezpečí zkratu a úderu elektrickým proudem!

Kabel k ruèní brzdí a kabel couvací kamery (stranu 16) smìjí pœipojovat jen odborníci. Nemáte-li potøebné znalosti, nechejte instalaci provést ve specializovaném servisu!

Zkontrolujte, zda se obsazení přípojek vašeho vozidla shoduje s obsazením na autorádiu (viz „Obsazení ISO bloku“, str. 13).
Kabely pokládejte tak, aby byly natažené, nevedly přes ostré hrany nebo v blízkosti dílů, jež se mohou zahřívat. Dávejte pozor, aby kabely nebyly zalomené nebo zkroucené.
Vsad'te přístroj do určeného otvoru nebo zvolte místo instalace tak, aby nebyly omezeny běžné úkony prováděné při řízení vozidla.
▶ Před definitivní instalací připojte na krátkou dobu kabely. Zjistíte tak, zda jsou správně zastrčené a zda systém správně funguje.
Je-li na vozidle nutné provést změny, obrat'te se na specializovaného prodejce / servis.
Přístroj zabudujte tak, aby při prudkém brzdění nemohlo dojít k úrazu.
Bude-li přístroj zabudován s odchylkou více než 30 stupňů od vodorovné polohy, může ztratit svůj optimální výkon.
Vyvarujte se zabudování přístroje v blízkosti působení vysokých teplot (např. přímé sluneční záření nebo vzduch z topení), prachu, špíny nebo nadměrných otřesů. Mohlo by dojit k poškození přístroje.
Při montáži přesně dodržujte pokyny uvedené v tomto návodu. Před opětovným připojením autobaterie zkontrolujte všechny přípojky.

Maximální úhel instalace

CZ-12

ISO šachta a přípojky

Autorádio je určeno k instalaci do standardní montážní ISO šachty. Šachta musí mít velikost nejméně 53 × 182 mm.

ISO šachta je normálně vybavena dvěma ISO konektory a jedním anténním konektorem.

Není-li ve vašem vozidle montážní ISO šachta, resp. není-li vybaveno příslušnými přípojkami, můžete použit dodávané kabelové konektory. Obrat'te se na svůj specializovaný servis, specializovanou prodejnu nebo specializovaná oddělení obchodního domu. V této souvislosti viz také kapitolu "Vysvětlení kabelů", strana 20.

CZ

Instalace montážního rámečku

Před montáži odstraňte z horního krytu rádia křížovým šroubovákem oba šrouby určené k zabezpečení přístroje při přepravě (označené žlutými proužky)!

Při odeslání je montážní rámeček nasunut na autorádiu. Před montáží montážní rámeček z pouzdra autorádia stáhněte.

Za tímto účelem zasuňte oba dodávané klíče po levé a pravé straně mezi přístroj a montážní rámeček (1), dokud se klíče nezacvaknou (2).

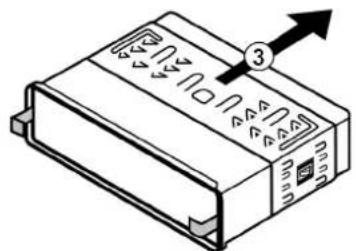

Poté přesuňte montážní rámeček pomocí klíčů dozadu přes přístroj (3).

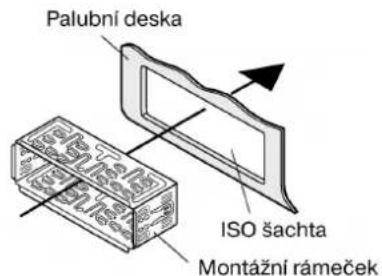

▶ Zastrčte montážní rámeček do ISO šachty.

Pro upevnění montážního rámečku v montážní šachtě ohněte šroubovákem směrem ven co nejvíce upevnovacích plišků. Zvolte takové upevnovací plišky, které se pevně spojí s tělesem montážní šachty.

Následně zkontrolujte, zda montážní rámeček pevně drží. Rámeček musí být pevně uchycen, aby se při silném brzdění nemohl uvolnit.

CZ-14

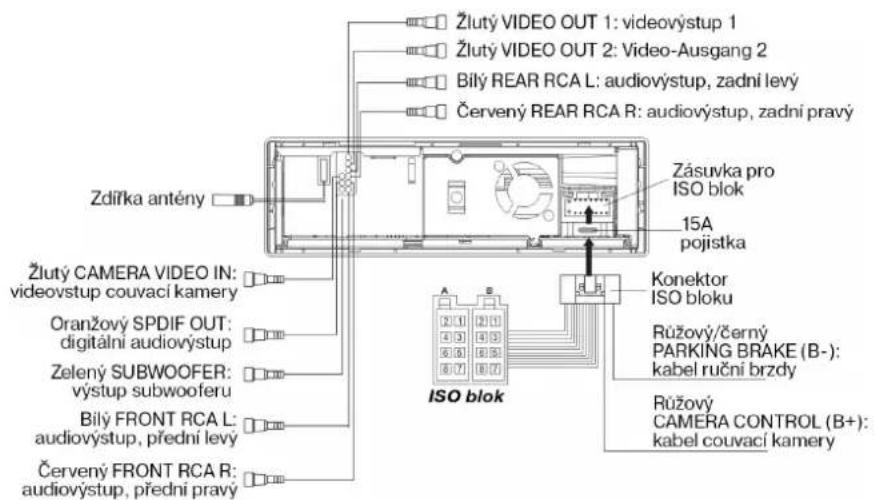

Přípojky na zadní straně rádia

Přehled zadní strany autorádia:

CZ

Příprava kabelových spojů

Neodstraňujte štítky z kabelů. Potřebujete je ke správnému připojení. ▶Vytáhněte přípojky, jež se nacházejí v ISO šachtě auta, co nejvíce ven, yste je mohli propojit s přípojkami na autorádiu.

Propojení kabelů

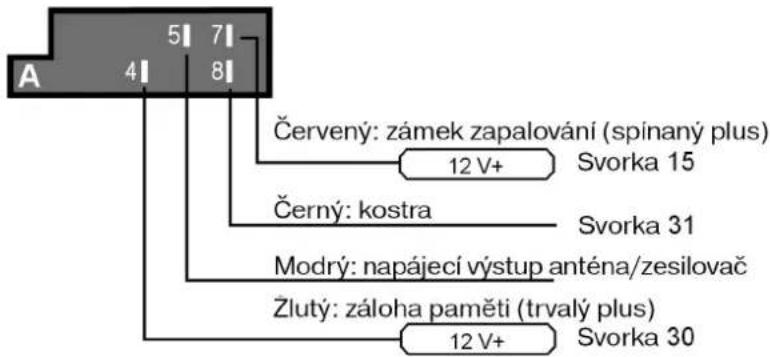

Při instalaci použijte konektorový ISO blok autorádia. Nelze-li ISO konektor vašeho vozu propojit s ISO konektory autorádia, můžete ve specializovaných servisech, ve specializovaných prodejnách nebo ve specializovaných odděleních obchodních domů zakoupit odpovídající adaptér.

Oba ISO konektory vašeho vozu (pro reproduktory a napájení) zajišt'ují bezpečné a správné elektrické propojení. Pro případ, že byste si kabely chtěli nechat položit individuálně, vám na konci této kapitoly vysvětlíme význam jednotlivých kabelů.

1. Propojte konektor ISO bloku s odpovídající zásuvkou na zadní stranì autorádia.
2. Propojte oba ISO konektory vozu s oběma ISO bloky autorádia (A = napájení, B = reproduktory).
3. Propojte anténní konektor antény vozidla se zdířkou antény na autorádiu.

CZ-15

1. Propojte kabel s barevnými zdíokami dle oznaèení s odpovídajícími konektory v automobilu (viz také následující kapitolu).

Používáte-li externí zesilovač, můžete jej připojit pomocí červené a bílé audiozdířky typu cinch. Dbejte při tom také na návod k obsluze zesilovače.

Připojení kabelu ruční brzdy

DVD přehrávač se smí používat jen ve stojícím vozidle se zataženou ruční brzdou. Z toho důvodu je nutné růžovočerný kabel připojit k ruční brzdě.

Schematické znázorniní pôipojení – nechejte provádit jen odborníky.

1. Růžovoèerný kabel ruèní brzdy „PARKING BRAKE (B–)” na autorádiu
2. Ruční brzda
3. Spínač ruční brzdy pro indikaci zatažené ruční brzdy na palubní desce
4. Svorka k připojení růžovočerného kabelu
5. Indikace zatažené ruční brzdy na palubní desce
6. Autobaterie
7. Karoserie
8. Dostupný ukostřovací kabel (propojený s karoserií)

Připojení kabelu couvací kamery

Je-li vaše vozidlo vybaveno couvací kamerou, můžete obraz z této kamery při couvání přenášet na displej autorádia. Za tímto účelem musíte připojit růžový kabel couvací kamery:

CZ-16

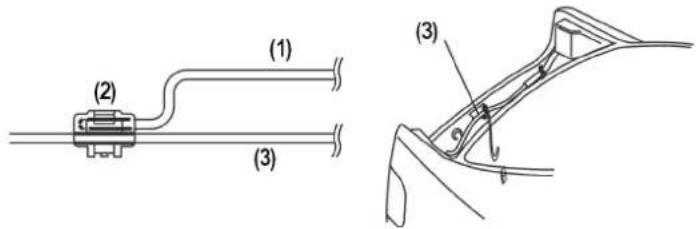

Schematické znázornìní pøipojení – nechejte provádit jen odborníky.

1. Růžový kabel couvací kamery „CAMERA CONTROL (B+)“ na autorádiu
2. Svorka k připojení růžového kabelu
3. Stávající kabel couvacího světlometu

Test paměti stanic

V některých modelech vozidel je v ISO konektoru ISO bloku A z výroby zaměněno standardní obsazení kabelů trvalého plusu a spínaného plusu (v této souvislosti viz "Obsazení konektorového ISO bloku na autorádiu", strana 22). V důsledku toho nefunguje ukládání stanic.

Před definitivní montáží autorádia následujícím způsobem zkontrolujte, zda stanice zůstávají uložené.

Znovu připojte autobaterii.
Zapněte zapalování vozidla.
Zapněte rádio.
Proved'te automatické uložení stanic tak, že na přibližně dvě sekundy stisknete tlačítko AS/PS (v této souvislosti viz také "Automatické ukládání do paměti", strana 27).
▶ Vypněte zapalování vozidla.
Znovu zapněte zapalování a přesvědčte se, zda jsou stanice stále ještě uložené (za tímto účelem stiskněte tlačítka stanic 1 až 6).
Jsou-li stanice uloženy, můžete rádio namontovat.
Pokud stanice uložené nezůstaly, měli byste použit adaptér, který lze zakoupit ve specializovaných prodejnách, nebo nechat ve specializovaném servisu upravit kabely. Pro tento případ dbejte rovněž na kapitolu "Vysvětlení kabelů", strana 20.

CZ

CZ-17

Vložení autorádia

Zasuňte autorádio opatrně až do zaklapnutí (zapadnutí) do montážního rámečku. Při zasouvání dávejte pozor na položené kabely; nesmějí být zalomené, přiskřípnuté ani se uvádět pod napětí.

Ovládací panel

Nasazení ovládacího panelu

- Ovládací panel nasazujte do rámečku nejprve pravým rohem - Poté opatrně zatlačte levou stranu, dokud se nezacvakne

Zkontrolujte, zda je ovládací panel správně a pevně usazen na svém místě. Není-li ovládací panel správně nasazen, zobrazí se na displeji chybné informace a/nebo některá tlačítka chybně fungují.

Sejmutí ovládacího panelu

Stiskněte tlačitko Ovládací panel se uvolní a můžete jej sundat.

Neni-li ovládací panel nasazen do rámečku, bliká na přístroji LED na ochranu proti odcizení.

CZ-18

Kontakty

Při sejmutí ovládacího panelu jsou obnaženy kontakty na ovládacím panelu a na rádiu.

Dávejte pozor, aby se obnažené kontakty neznečistily. Autorádio by nemuselo bezvadně fungovat. Ovládací panel vždy uchovávejte v pouzdře.

Kontakty případně očistěte čistým a suchým hadříkem nepouštějícím vlákna.

Obnovení nastavení z výroby

Pro uvedení rádia do provozu stiskněte hrotem kuličkového pera nebo jiným špičatým předmětem tlačítko v otvoru RESET.

Pokud autorádio vykazuje chybnou funkčnost, kterou nelze odstranit jeho vypnutím a zapnutím, stiskněte hrotem kuličkového pera nebo jiným špičatým předm otvoru RESET.

CZ

Demontáž prístroje

Sejměte ovládací panel.

Stáhněte záslepný rámeček.

Zasuňte pravý a levý klič do příslušných štěrbin po bocích přístroje. Obě přichytky jsou nyní zahnuty dozadu a přístroj můžete vytáhnout.

Vysvětlení kabelů slouží pro případy, v nichž je nutné kabely položit individuálně. Za tímto účelem se obrat'te na specializovaný servis a předejte mu dodávané ISO konektory a informace uvedené v této kapitole.

K připojení rádia k ISO konektorům vašeho vozu následující vysvětlivky nepotřebujete.

Dodávají se dva ISO konektory s kabely:

□ konektor s napájecími kabely pro konektorový ISO blok A;
□ konektor s kabely reproduktorů pro konektorový ISO blok B.

Přehled ISO konektoru A: napájení

Záloha / back-up (žlutý)

Žlutý zálohovací kabel musí být propojen s trvalým plusem. V opačném případě nebude fungovat funkce ukládání stanic (viz “Obsazení konektorového ISO bloku na autorádiu”, strana 22).

Kabel anténního relé (modrý)

Modrý kabel je určen pro anténu řízenou pomocí relé. Relé automaticky vytahuje anténu při zapnutí rádia. Při vypnutí se anténa opět zasune.

Tento reléový kabel lze využít i k řízení externího zesilovače. Pro přesné připojení nahlédněte do návodu k obsluze zesilovače.

Modrý kabel nikdy nepropojujte s kabelem motoru antény řízené pomocí relé; mohlo by dojít k poškození rádia!

CZ-20

Přehled ISO konektoru B: reproduktory

CZ

Pokud má vůz jen přední reproduktory a kabely pro zadní reproduktory nejsou zapotřebí, je nutné obnažené konce těchto kabelů správně izolovat.

CZ-21

Obsazení konektorového ISO bloku na autorádiu

ISO blok BLOK B –	reproduktory	BLOK A – napájení
B 1|3|5|7|2|4|6|8|	1 Vpravo vzadu + 1
	2 Vpravo vzadu - 2
	3 Vpravo vepředu + 3
A 1|3|5|7|2|4|6|8|	4 Vpravo vepředu - 4 Trvalé plus (permanentní 12V palubní napětí)
	5 Vlevo vepředu + 5 Autoanténa (také pro externí zesilovač atd.)
	6 Vlevo vepředu - 6
	7 Vlevo vzadu + 7 Spínané plus (spínané napětí 12 V přes zámek zapalování)
	8 Vlevo vzadu - 8 Kostra

Problémy vzniklé záměnou kabelů

V některých modelech vozidel je v ISO konektoru ISO bloku A z výroby zaměněno standardní obsazení kabelů trvalého plusu a spínaného plusu. V tomto případě jsou negativně ovlivněny některé funkce, např. se ztrácejí uložené stanice.

Pro nápravu je třeba v konektorovém ISO bloku zaměnit kabel spínaného plusu (červený) a kabel trvalého plusu (žlutý). Za tímto účelem jsou ve specializovaných prodejnách k dispozici vhodné adapté.

CZ-22

Všeobecné funkce

Rádio nezapínejte na delší dobu bez běžícího motoru. Mohlo by dojít k vybití autobaterie, v důsledku čehož by nebylo možné vozidlo nastartovat.

Čas

Autorádio je vybaveno hodinami řízenými signálem RDS. Automaticky se nastavují prostřednictvím stanice vysílající signál RDS a běží i při vypnutém rádiu.

Hodiny můžete nastavit také ručně v nabídce (viz níže).

Zapnutí/vypnutí

Rádio můžete zapnout libovolným tlačítkem s výjimkou tlaěítek ▲ a ▲.
Rádio se zapne také při vložení disku nebo karty či při připojení pamět'ového modulu USB.
Pro vypnuti přístroje stiskněte na několik sekund tlačítkođ.

Hlasitost

▶ Hlasitost zvýšite, resp. snížite stisknutím tlačitek VOL ▲ (+), resp. VOL ▼ (-).
Stisknutím tlačítka MUTE můžete zvuk úplně vypnout a znovu zapnout.

Hlasitost vždy nastavte jen na takový stupeň, abyste mohli kdykoliv zřetelně slyšet zvukové signály záchranných vozidel!

Provozní režim („Mode“):

Pro přepnutí mezi přijmem rádia, poslechem CD/DVD, přehráváním ze zařízení USB, pamět'ové karty a zařízení AV IN opakovaně mačkejte tlačitko MODE.

Dbejte na to, že pro přepnutí do příslušného režimu musí být vložen, resp. připojen datový nosič.

CZ-23

Obnovení nastavení z výroby

▶ Chcete-li autorádio navrátit do stavu, v němž se nacházelo při dodání, stiskněte špičatým předmětem, například kuličkovým perem, tlačítko v otvoru RESET. Nachází se za ovládacím panelem.

▶ Tlačítko RESET stiskněte

- põi prvním uvedení do provozu po põipojení kabelů, - nefungují-li všechna funkèní tlaěítka, - zobrazí-li se na displeji chybové hlášení.

Základní nastavení autorádia (MENU)

Stisknutím tlačítka MENU otevřete nabídku pro nastavení autorádia. Nabídka je v angličtině. Sestává z následujících obrazovek.

▶ Položky nabídky vybíráte tlačitky |◀◀ ▶>| na hlavním přístroji, nebo tlačitky se šipkami ◀◀ ▶▲▼ na dálkovém ovladači.
Výběr potvrdíte a např. zvolenou podnabídku otevřete stisknutím tlačítka MENU na hlavním přístroji, nebo tlačítka ENTER na dálkovém ovladači.
▶ Chcete-li nastavit hodnotu, stiskněte tlačítka ▲ ▼ na hlavním přístroji, nebo tlačítka VOL+, resp. VOL- na dálkovém ovladači.
Chcete-li se vrátit o krok zpět, resp. nabídku opustit, stiskněte jednou nebo vícekrát tlačítko MODE na hlavním přístroji, nebo tlačítko ZOOM na dálkovém ovladači.

CZ-24

AUDIO: nabídka zvuku

VOLUME	Hlasitost. Zde můžete nastavit základní hlasitost, s níž se autorádio zapíná.
BASS	Basy.
TREBLE	Výšky.
BALANCE L-R	Poměr hlasitosti levého a pravého reproduktoru.
FADER R.F	Fader; poměr hlasitosti předních a zadních reproduktorů.
EQ	Ekvalizér: FLAT (normální) a přednastavení pro klasiku, rock a pop.
LOUD Loudness; tato funkce zdůrazňuje vysoké a hluboké frekvence při nízké hlasitosti.
SUB.W	Je-li připojen subwoofer, můžete jej zde aktivovat.

CZ

PICTURE: nabídka obrazu

BRIGHT	Jas.
CONTRAST	kontrast.
COLOR	Barvy.
TINT	Tónování.
DEFAULT	Obnovení výchozího nastavení obrazu.

SETUP

Tato nabídka obsahuje podnabídky SYSTEM a CLOCK.

SYSTEM: nastavení hodin

TIME	Zapnutí nebo vypnutí zobrazení času.
TIME.M	Režim času: režim 12 nebo 24 hodin.V režimu 12 hodin indikuje „AM“ dopoledne a „PM“ odpoledne.

CLOCK: nastavení hodin

▶ Tlačitky ◀ ▶ zvolte hodiny. Hodiny nastavite tlačitky ▲ ▼.
▶ Tlačítky◀ ▶ zvolte minuty. Minuty nastavíte tlačítky ▲ ▼.

CZ-25

Provoz rádia: základní funkce

V režimu rádia obsahuje základní displej následující informace:

Volba pásma

Pro přepnutí mezi pásmy velmi krátkých vln FM (FM1, FM2, FM3) a středních vln AM (MW1 a MW2) stiskněte tlačítko BAND. Pro každé pásmo můžete uložit šest stanic.

Tři pásma FM1, FM2 a FM3 a obě pásma MW1 a MW2 vždy pokrývají stejný rozsah frekvencí. Tímto způsobem můžete uložit až 18 stanic v pásmu FM a 12 stanic v pásmu AM.

Hledání stanice

Automatické hledání

Pro spuštění automatického hledání stanice stiskněte krátce tlačítko ▶. Přístroj automaticky vyhledá nejbližší rozhlasovou stanici.
▶ Chcete-li vyhledávání zastavit, stiskněte znovu tlačítko ◀◀ ▶◀.

Ruční hledání

Podržíte-li tlačitko« nebo» stisknuté o něco déle, zapnete ruční hledání stanice. Na displeji se zobrazí údaj MANU.
▶ Hodnotu pak měníte tlačítky◀◀ ▶▶.

Stereo a mono

Stanice v pásmu velmi krátkých vln FM vysílají stereofonní zvuk. Je-li příjem špatný, můžete jej za určitých okolností zlepšit přeputím na monofonní zvuk tlačítkem MO/ST.

CZ-26

Režim lokálního vyhledávání

Nalezení příliš mnoha stanic při automatickém hledání můžete zabránit nastavením režimu lokálního vyhledávání.

V tomto režimu jsou nalezeny jen stanice se silným signálem.

▶ Chcete-li nalézt také vzdálenější stanice, vypněte tlačítkem LOC (LO/DX) režim LOC. Nyní je aktivován režim DX.

Vyhledávání stanic AF

Pokud příjem původní frekvence příliš zeslábne, přepíná rádio v režimu AF a pásmu FM automaticky na stanici s alternativní frekvencí, jež vysílá stejný program („AF“ = „Alternative frequency“, viz také vysvětlivky “Alternativní frekvence (tlačitko AF)”, strana 29).

Pro zapnutí režimu AF jednou stiskněte tlačitko AF. Na displeji se zobrazí indikace AF.
V jednom ze tří pásem FM1, FM2 nebo FM3 pak stiskněte tlačítko nebo», čímž v pásmu FM vyhledáte stanice vysílající signál AF.

Vyhledávání se u každé nalezené stanice zastaví.

Pro deaktivaci režimu AF znovu stiskněte tlačítko AF. Indikace zmizí. Při dodání nebo po obnovení nastavení z výroby je režim AF zapnutý.

Uložení stanice do paměti

Ruční uložení do paměti

▶ Poté, co vyhledávání nalezne stanici, stiskněte na přibližně dvě sekundy jedno z tlačítek stanic 1 až 6. Pro každé pásmo (FM1, FM2, FM3, MW1 a MW2) můžete uložit šest stanic.

Přístroj se po několika sekundách znovu přepne do funkce automatického hledání stanic.

Automatické ukládání do paměti

Stiskněte tlačítko AS/PS přibližně na dvě sekundy. V aktuálním pásmu se vyhledá šest nejsilnějších stanic. Nalezené stanice se automaticky uloží na programové pozice 1 až 6. Při nalezení stanice se na přibližně 5 sekund přehraje její ukázka. Poté se přehrávání přepne na stanici uloženou na pozici 1.
▶ Chcete-li hledání zastavit, stiskněte jedno z tlačítek stanic 1 až 6.

Vyvolání uložených stanic

Vyvolání jednotlivých stanic

▶ Tlačítkem BAND zvolte pásmo.
Stisknutím jednoho z tlačítek stanic 1 až 6 znovu vyvoláte uloženou stanici.

Přehrání ukázek uložených stanic

Můžete vyvolat stanice uložené v aktuálním pásmu.

▶ Tlačitkem BAND zvolte pásmo.
- Krátce stiskněte tlačitko AS/PS. Přehrají se přibližně pětisekundové ukázky všech stanic.
▶ Chcete-li přehrávanou stanici poslouchat, krátce stiskněte tlačitko AS/PS.

Provoz rádia: Radio Data System

Radio Data System je služba poskytovaná provozovateli rozhlasových stanic. Vedle obvyklých hudebních a mluvených příspěvků jsou vysílány další informace v podobě kódovaných digitálních signálů, které mohou být zobrazovány autorádiem. Tyto informace, například název stanice nebo název právě hrané skladby, se zobrazují na displeji.

Nevysílá-li stanice signál RDS, zobrazuje se místo jejího názvu frekvence. Pokud stanice vysílající signál RDS poskytuje také dopravní informace, zobrazí se na displeji indikace „TP“ („Traffic Program“ = dopravní program).

CZ

Alternativní frekvence (tlačitko AF)

Jednou z funkcí RDS je funkce AF v pásmu velmi krátkých vln FM („AF“ = „alternativní frekvence“). V režimu RDS proběhne při opuštění oblasti rozhlasové stanice automatické přepnutí na jinou frekvenci. Přepnutí je úspěšné pouze v případě, že se shodují kódy PI (kód PI představuje identifikaci programu, kterou se jednoznačně označují programy a řetězce vysílačů). Tímto způsobem se zabraňuje tomu, aby se rádio přepnulo na jinou frekvenci, kterou v tomto bodě obsazuje jiný program.

Pro zapnutí nebo vypnutí funkce AF v režimu Radio Data System krátce stiskněte tlačítko AF. V případě zapnuté funkce se na displeji zobrazuje „AF“.

i Nejsou-li dostupné informace systému RDS, indikace AF na displeji bliká.

CZ-29

Režim regionálního programu

Některé stanice vysilají v určitou denní dobu regionální programy. V režimu regionálního programu se rádio nemůže přepnout na jinou frekvenci vysilající jiný regionální program.

▶ Chcete-li režim regionálního programu zapnout či vypnout, stiskněte na déle než dvě sekundy tlačítko AF. Na displeji zobrazuje „REG“.

TA – dopravní zpravodajství

„TA“ („Traffic Announcement“) je režimem dopravního zpravodajství. Pokud stanice vysilá signál RDS a je k dispozici dopravní zpravodajství, přístroj se při zapnuté funkci TA a vysílání dopravního zpravodajství ihned přepne z jiných provozních režimů (např. CD) na rádio. Je-li úroveň hlasitosti příliš nízká, při dopravních hlášeních se zvyšuje.

Stanice, které vysilají dopravní hlášení, jsou na displeji označeny indikací „TP“.

Pro zapnutí nebo vypnutí funkce TA stiskněte tlačitko TA. Je-li k dispozici stanice poskytující dopravní informace, zobrazuje se v režimu dopravního zpravodajství na displeji značka „TA“. Není-li k dispozici žádná stanice poskytující dopravní informace, značka „TA“ bliká..
Při vysilání dopravního hlášení indikace „TRAFFIC“ trvale svítí.
Když se rádio z režimu CD/MP3, z režimu USB nebo ze stanice bez dopravního hlášení přepne na stanici s dopravním hlášením, můžete toto přepnutí zrušit. Za tímto účelem krátce stiskněte tlačítko TA. Funkce TA se zruší, aniž by se vypnul režim TA. Na displeji se objeví XXXXXXX.
▶ Tuto indikaci skryjete opětovným stisknutím tlačítka TA.

Při zapnuté funkci TA lze při hledání stanic najít, resp. uložit jen stanice, které vysílají signál dopravního zpravodajství.

Funkce PTY

„PTY“ („Program Type Code“) je funkcí, při jejímž aktivování autorádio cíleně vyhledává stanice s předem volitelným programovým obsahem. Tato služba je podporována stále více provozovateli rozhlasových stanic.

Pro aktivaci nabídky PTY stiskněte tlačítko PTY. Zobrazí se následující obrazovka::

CZ

Vyhledání stanic PTY provedete tlačítkem nebo ▶ (▲▼ na dálkovém ovladači).

Po několika sekundách začne vyhledávání stanic. Vyhledávání se zastaví, jakmile autorádio naleznete stanici; nenalezne-li žádnou stanici, vrátí se zpět do normálního provozu.

Vyhledávání můžete zrušit libovolným tlačítkem.

Na výběr máte následující typy programů:

NEWS: zprávy

AFFAIRS: aktuální události

INFO: rady, informace

SPORT: sportovní události

EDUCATE: vzdlávání

DRAMA: rozhlasové hry

CULTURE: kultura

SCIENCE: pírodní vdy a technologie

VARIED: rzné

POP M: populární hudba

ROCK M: rocková hudba

EASY M: lehká hudba

CZ-31

LIGHT M: lehká klasická hudba

CLASSICS: klasická hudba

OTHER M: jiná hudba

WEATHER: poasí

CHILDREN: dtské programy

SOCIAL: spoleenské události, aktivity

RELIGION: víra, etika

PHONE IN: stanice pijímající telefonické hovory poslucha

TRAVEL: cestování

LEISURE: aktivity ve volném ase

JAZZ: jazz

COUNTRY: country hudba

NATION M: hudba z jiných zemí

OLDIES: oldies

FOLKS M: folková hudba

DOCUMENT: reportáže

TEST: nouzový test

ALARM: hlášení katastrof

Mějte na paměti, že tyto informace závisejí na regionu, provozovateli rozhlasové stanice a vysílačích.

CZ-32

Provoz s datovými nosiči (hudební DVD, CD, MP3, USB, SD/MMC, AUX)

Autorádio je vybaveno různými mechanikami a přípojkami a je schopno přehrávat různé zvukové formáty:

Mechaniky a přípojky Datové nosiče a formáty
Mechanika CD/DVD	Pro disky DVD a Video CD. Jen při stojícím automobilu. Přehrávané formáty: disky DVD+R, DVD-RW, DVD-R, DVD-RW, JPEG.Vypalovaná DVD musejí být uzavøena.
	Komerční hudební CD a vlastní CD se soubory MP3 nebo WMA. CD mohou být také ve formátu CD-R a CD-RW.
Přípojka USB Pamět’ové moduly USB* nebo přehrávače MP3*
Čtečka karet SD/MMC Pamět’ové karty SD/MMC* se soubory MP3 nebo WMA
Přípojka AUX IN Připojení externích audiozařízení pomocí 3,5mm jacku, např. přehrávače kompaktních disků
	*Kompatibilitu se všemi přehrávači MP3, pamět’ovými moduly USB nebo pamět’ovými kartami nelze zaručit.

CZ

Funkce přehrávání různých datových nosičů jsou téměř identické a jsou v tomto návodu popsány souhrnně (viz stranu 37).

CZ-33

Mechanika CD/DVD

Mechanika CD/DVD se nachází za ovládacím panelem.

Vkládání a vyjímání kompaktních disků

Stiskněte tlačítko vysunutína hlavním přístroji. Ovládací panel se sklopí.

Zasuňte kompaktní disk do štěrbiny potištěnou stranou nahoru. Data se načtou. Na displeji se zobrazí úvodní obrazovka a indikace READ.

▶ Poté se spustí přehrávání. Zobrazí se obrazovka dle níže uvedeného vyobrazení:

▶ Chcete-li disk vyjmout, stiskněte znovu tlačítko ▲ na hlavním přístroji. CD/DVD se vysune. Autorádio se přepne do režimu rádia.

Ovládací panel znovu zavřete tak, že krátce stisknete tlačitko ▲ na sklopeném ovládacím panelu.

Tlačítko ♠a dálkovém ovladači můžete použít, jen když se přístroj nenachází v režimu DVD. Chcete-li štěrbinu na disky otevřit pomocí dálkového ovladače, přepněte přístroj případně tlačítkem MODE do jiného režimu.

Kompaktní disk nenechávejte za jízdy vysunutý. Ihned jej vyjměte.

CZ-34

Absence „přeskakování“ při otrésech

Přístroj je vybaven funkcí, která vyrovnává otřesy vznikající například na nerovných silnicích a zaručuje absenci přerušení i při pohybech přístroje. Při zapnutí přístroje se paměť automaticky naplní daty:

– v případě disků DVD na 5 sekund;
– v případě hudebních CD na 10 sekund;
– v případě CD se soubory MP3 na 120 sekund;
– v případě CD se soubory WMA na 150 sekund.

CZ

Přípojka USB

K přípojce USB na přední straně přístroje můžete připojit přehrávač MP3 nebo jiný datový nosič s rozhraním USB. Autorádio podporuje datové nosiče USB s kapacitou až 2 GB.

Připojení zařízení s rozhraním USB

Připojte zařízení s rozhraním USB (např. pamět'ový modul USB nebo přehrávač MP3) k připojce. K připojení konektoru Mini USB případně použijte dodávaný adaptační kabel USB.
Autorádio vyhledá soubory MP3 nebo WMA na datovém nosiči a na displeji se zobrazí hlášení USB.
Nachází-li se přístroj v jiném režimu (rádio, CD), můžete přípojku USB zvolit tlačítkem MODE.
Obsluha a přehrávání dat na externím datovém nosiči i vyhledávání fungují stejně jako u kompaktních disků se soubory MP3.

Zařízení USB nikdy nevytahujte v průběhu reprodukce dat.

Reprodukci předtím zastavte, resp. přepněte autorádio tlačítkem MODE do jiného režimu.

Čtečka karet SD/MMC

Mechanika SD/MMC se nachází za ovládacím panelem.

Vkládání a vyjímání karet

Stisknutím tlačítkaůvolněte ovládací panel.
Zasuňte pamě"ovou kartu do štěrbiny na karty tak, aby její kontakty směřovaly k pravé straně a seřiznutý roh směřoval doprava.
Znovu nasad'te ovládací panel. Autorádio vyhledá soubory MP3 nebo WMA na datovém nosiči a na displeji se zobrazí hlášení SD/MMC.

CZ-35

Nachází-li se přístroj v jiném režimu (rádio, CD), můžete přípojku USB zvolit tlačítkem MODE.

Přípojka AV IN

Pomocí 3,5mm jacku můžete ke zdířce autorádia AUX IN připojit další audiozařizení, např. přehrávač MPEG4.

Nachází-li se přístroj v jiném režimu (rádio, CD), můžete přípojku USB zvolit tlačítkem MODE. Na displeji se zobrazí hlášení AV IN

Přehrávání ovládáte na připojeném zařízení.

Přehrávání DVD

Obrazové disky smíte přehrávat jen při zastaveném vozidle a zatažené ruční brzdě. Vložíte-li DVD při nezatažené ruční brzdě, zobrazí se hlášení v anglickém jazyce:

„DISABLED WHILE DRIVING“ – „Během jízdy není aktivní“.

O DVD

Videodisky DVD jsou rozdíleny na tituly a kapitoly. Jeden disk DVD může mít více titulů, které se mohou opít skládat z více kapitol. Tituly a kapitoly jsou vždy průbížnì èíslovány

DVD přehrávačem ve svém autorádiu můžete přehrávat disky DVD s regionálním kódem 2 (Evropa) a 0 (vhodné pro každý přehrávač DVD).

Spuštění DVD

Vložte DVD podle popisu na stranu 34. Přehrávání se spustí automaticky.
▶ Tlačítkem MODE případně zvolte režim DVD.

CZ-36

Mnoho ze zde popsaných funkcí je nutné aktivovat tlačitky na dálkovém ovládání.

MP3/WMA

Stiskněte tlačítko DISP. Zobrazí se obrazovka dle níže uvedeného vyobrazení:

CZ

Na levé straně se zobrazují složky, na pravé straně tituly.

Tlačítky se šipkami vyberte složku nebo titul a stiskněte tlačítko ENTER, čímž složku nebo titul přehrajete.

Zobrazení typů souborů

	Zvukové soubory
	JPEG: obrazové soubory
	Videosoubory

Pozastavení a přehrávání

Přehrávání můžete přerušit tlačítkem ▶// ■. V průběhu pozastavení se na displeji zobrazuje „PAUSE“.
Pro opětovné spuštění přehrávání tlačítko znovu stiskněte.
Přehrávání zcela zastavíte dvojím stisknutím tlačítka ■.

Přeskočení skladby

▶ Další, resp. předchozí skladbu můžete zvolit tlačitky ◀ nebo ▶. Na displeji se zobrazí číslo skladby.

CZ-37

Rychlý posun dozadu/dopředu

▶ Mačkáte-li opakovaně tlačitko ◀, resp. ▶, zapináte zrychlené přehrávání v několika stupních: 2× > 4× > 8× > 20× > normální přehrávání.
K běžnému přehrávání se vrátíte také tlačítkem

Zpomalené přehrávání (DVD, VCD, SVCD)

▶ Mačkáte-li opakovaně tlačítko ▲/SLOW, zapínáte zpomalené přehrávání v několika stupních: 1/2 > 1/3 > 1/4 > 1/5 >> 1/6 > 1/7.

Při přehrávání DVD nelze disk vysunout tlačítkem ♠a dálkovém ovladači. Před vysunutím disku přepněte autorádio do jiného provozního režimu.

K běžnému přehrávání se vrátíte tlačítkem

Opakování (CD, MP3, VCD, SVCD)

Jednou stiskněte tlačítko REP. Na displeji se zobrazí údaj REP ONE. Opakuje se aktuální skladba.
Stiskněte tlačitko REP podruhé. U datových nosičů se soubory MP3 se na displeji zobrazí REP DIR. Opakuje se aktuální adresář. U jiných datových nosičů se na displeji zobrazí REP ALL. Opakuji se všechny skladby.
Stisknete-li u datových nosičů se soubory MP3 tlačítko potřetí, opakují se všechny skladby (REP ALL).
▶ Opětovným stisknutím tlačítka obnovite normální přehrávání.

Opakování (DVD)

▶ Opakovaným mačkáním tlačítka RPT volíte mezi následujícími režimy opakování: REP CHAPTER (opakování kapitoly) > REP TITLE (opakování titulu) > REP OFF (bez opakování).

Opakování A-B (DVD)

Pomoci této funkce můžete opakovat vlastní zvolený úsek.

▶ Stiskněte tlačítko A-B, čímž určíte počátek úseku.
Znovu stiskněte tlačítko A-B, čímž určíte konec úseku. Úsek se bude opakovat v nekonečné smyčce.
▶ Chcete-li se vrátit k normálnímu přehrávání, znovu stiskněte tlačítko A-B.

CZ-38

Náhodné přehrávání skladeb

▶ Stiskněte tlačítko RDM. Spustí se náhodné přehrávání.
▶ Opětovným stisknutím tlačítka obnovíte normální přehrávání.

Výběr jazyka / výběr titulků (DVD)

Obsahuje-li DVD více jazyků nebo titulky, můžete tlačítkem AUDIO vybrat jiný jazyk a tlačítkem SUB-T jiný jazyk titulků.

Dbejte na to, že funkce, které jsou k dispozici, závisejí na konkrétním DVD. Jazyk musíte případně změnit prostřednictvím nabídky LANGUAGE SETUP (stranu 43).

Zvukové funkce (VCD/S-VCD)

Některé disky Video CD nebo Super Video CD obsahují více zvukových kanálů. U těchto disků můžete kanály volit tlačítkem AUDIO: STEREO > MONO L (jen levý kanál) > MONO R (jen pravý kanál).

Přepínání mezi různými úhly pohledu (DVD)

Některá DVD obsahují scény natočené z více perspektiv. U těchto disků můžete úhly pohledu měnit tlačítkem ANGLE.

Dbejte na to, že přesná realizace této funkce závisí na konkrétním DVD.

Funkce přiblížení

▶ Mačkáte-li opakovaně tlačitko ZOOM, zvětšujete a zmenšujete obraz v následujících stupních: ZOOM2 > ZOOM3 > ZOOM4 > ZOOM1/2 > ZOOM1/3 > ZOOM1/4 > OFF (normální velikost obrazu).
Při zvětšené obrazovce můžete tlačitky▶ ▶ ▲ ▼ vybrat určitý výřez.

Nabídka titulu (DVD)

Nabídku titulu disku DVD otevřete tlačítkem TITLE (na hlavním přístroji tlačítkem MENU). Zde můžete tlačítky se šipkami ▶ ▶ ▶ ▼ vybrat požadovanou položku a potvrdit ji tlačítkem ENTER.
Přehráváte-li disk VCD s funkcí PBC (Playback control ), můžete nabídku otevřit rovněž tlačitkem TITLE.

CZ

CZ-39

Programování titulů / skladeb

Nabídku programování otevřete stisknutím tlačítka PROG v průběhu přehrávání.

VCD / SVCD / Audio CD DVD/MP3/MPEG4

▶ Tlačitky se šipkami◀ ▶ ▲ ▼ přejděte na první pozici programu.
Numerickými tlačitky zadejte požadovaný titul/skladbu. U disků DVD zadejte titul („T“) a kapitolu („C“), v níž se titul nachází.

Jakmile je požadovaný seznam úplný, přejděte tlačítky se šipkami na položku PLAY a stiskněte tlačítko ENTER, čímž tituly/skladby přehrajete.

Funkce GOTO

Tlačítkem GOTO můžete přímo vybrat určité místo na disku.

DVD

DVD TT (01)/12

CH(001)/001

00:00:39

VCD/CD/MP3

VCD TRK (09/18

PBC

00:00:12

▶ Tlačítky se šipkami◀ ▶ ▲ ▼ zvolte kategorii, kterou si přejete vybrat. TT (titul), CH (kapitola), TRK (stopa) nebo ⏻ (čas).
Numerickými tlačítky zadejte požadovanou hodnotu.
▶ Poté stiskněte pro potvrzení tlačítko ENTER; disk se spustí na uvedeném místě.

CZ-40

Vyvolání informací o pøehrávání

Informace o aktuálním stavu přehrávání si zobrazíte tak, že jednou či dvakrát podržíte stisknuté tlačitko SUB-T.

DVD

CZ

VCD/CD/MP3/JPEG

Význam symbolů
1	DVD/VCD	Druh disku
2	TT 1/3	Aktuální titul / celkový počet titulů
	CH 1/1	Aktuální kapitola / celkový počet kapitol
	TRK 09/18	Aktuální stopa / celkový počet stop
3 Čas		Uplynulý čas titulu / kapitoly
		Zbývající čas titulu / kapitoly
4 Zvuk	1/1 ENG	Aktuální jazyk / počet jazyků
	5.1 CH	Prostorový zvuk 5.1
5	1/4 ENG	Aktuální jazyk titulků / počet jazyků titulků
6		Ú h
7		Z t

e i

CZ-41

8	PBC	Playback Control; jen u disků VCD 2.0 s funkcí PBC
9Opakování	1	Opakuje se titul
		Opakuje se složka
		Opakuje se celý disk
		Opuštění režimu opakování

Nabídka disku DVD

Nastavení DVD otevřete tlačítkem SETUP. Zde můžete provádět nastavení přehrávání disků DVD.

Nastavení DVD je zde uvedeno v anglickém jazyce. Můžete však zvolit i jiný jazyk; viz stranu 43.

Nabídka DVD sestává ze čtyř podnabídek:

□ Nabídka systému
□ Nabídka jazyka
□ Nabídka zvuku
□ Nabídka digitálních funkcí

Pohyb v nabídce DVD

Je-li označena položka SYSTEM SETUP, můžete tlačítky se šipkami zvolit jinou nabídku.
▶ Tlačítkem ▼ přejdete do seznamu možností, tlačítky ▲ ▼ vyberete určitou možnost.
▶ Chcete-li změnit nastavení zvolené možnosti, stiskněte tlačítko ▶, nebo ENTER. V podnabídce pak vyberte možnost a potvrd'te ji tlačítkem ENTER.
▶ Chcete-li nastavení DVD zavřít, stiskněte znovu tlačitko SETUP.

CZ-42

SYSTEM SETUP: nastavení systému

TV SYSTEM: Norma výstupního TV signálu. PAL: barevný formát běžný v evropských zemích; NTSC: formát běžný v Severní Americe. AUTO SELECT: formát barev bude rozpoznán automaticky.

SCREEN SAVER: Spořič obrazovky ON (aktivován), nebo OFF (deaktivován). Aktivovaný spořič obrazovky se zobrazi, jakmile se obraz několik minut nepohybuje.

TV TYPE: Formát televizního obrazu. Obrazovku nastavte dle DVD. 4:3 PS („Pan Scan“), 4:3 LB („Letterbox“) nebo 16:9.

PASSWORD: Heslo. Potřebné pro funkci rodičovského zámku. Heslo nastavené z výroby zní „0000“. Chcete-li je změnit, zadejte toto heslo numerickými tlačítky a potvrd'te je tlačítkem ENTER. Po výzve zadejte nové čtyřmístné heslo.

Nové heslo si poznamenejte na bezpečném místě, protože heslo nelze obnovit na nastavení z výroby.

RATING: Rodičovský zámek. Zde nastavujete třídy přístupnosti DVD. Třída 1: vhodné i pro malé děti; třída 8: jen pro dospělé.

DEFAULT: obnovení všech nastavení na hodnoty zadané při výrobě. Nové heslo a třída přístupnosti zůstanou zachovány.

LANGUAGE SETUP: nabídka jazyka

OSD LANGUAGE: Jazyk nabídky DVD a textů na obrazovce.

AUDIO LANG.: Výchozí nastavení mluveného jazyka na DVD, je-li na DVD k dispozici.

SUBTITLE LANG.: Výchozí nastavení jazyka titulků na DVD, je-li na DVD k dispozici.

MENU LANG.: Výchozí nastavení jazyka nabídek na DVD, je-li na DVD k dispozici.

AUDIO SETUP: nastavení zvuku

AUDIO OUT: SPDIF OFF: Koaxiální digitální výstup není aktivován. SPDIF RAW: Výstup digitálního dvoukanálového datového proudu. SPDIF PCM: Standardní stereofonní formát.

KEY: Zesilení basů (B, -4, -2) nebo výšek (+2, +4, #)

CZ

CZ-43

DIGITAL SETUP: nastavení digitálních funkcí

OP MODE: LINE OUT: Vyrovnání rozdílných úrovní hlasitosti.

RF REMOD: Přehrávání zvuku s nezměněnou hlasitostí.

DYNAMIC RANGE: Zde můžete po jednotlivých stupních nastavit dynamiku zvuku (viz OP MODE). OFF: Přehrávání zvuku s nezměněnou hlasitostí. FULL: Hlasitá místa se ztiší, tichá místa se přehrávají hlasitěji.

DUAL MONO: Dvoukanálový zvuk. STEREO: Stereofonní signál přes levý a pravý reproduktor. L-MONO: Levý monofonní kanál přes levý reproduktor. R-MONO: Pravý monofonní kanál přes pravý reproduktor. MIX-MONO: Levý a pravý monofonní zvuk přes levý a pravý reproduktor.

Odstraňování poruch

PROBLÉM MOŽNÁ PŘÍČINA / ŘEŠENÍ
Přístroj nelze zapnout. N	není zapnuté zapalování.
	Vadná jedna z pojistek.
CD se nezasunulo nebo nevysunulo.	V autorádiu se ještě nachází CD.
	CD bylo vloženo obráceně.
	CD je špinavé nebo vadné.
	Teplota v autě je příliš vysoká. Počkejte, dokud se okolní teplota nevrátí do normálu.
	Kondenzace. Autorádio na pár hodin vypněte a zkuste to znovu.
Nefunguje zvuk. Hlasitost je na minimu.
Nefungují funkční tlačítka.	Vestavěný mikropočítač nefunguje kvůli hluku. Obnovte nastavení z výroby (stiskněte tlačítko v otvoru Reset).
	Ovládací panel není správně usazen.
CD přeskakuje. Instalační úhel je větší než 30 stupňů.
Přístroj připojený přes USB nefunguje.	Přípojka USB je určena pro přístroje fungující dle normy USB. Ne všechny přístroje dostupné na trhu tuto normu splňují. Může být připojen přístroj, který nefunguje v souladu s normou USB.
Nefunguje rádio a/nebo automatické ukládání stanic.	Kabel antény není správně připojený.
	Signál vysilače je přiliš slabý. Nastavte stanice ručně.
Ukládání stanic nefunguje.	Kabel trvalého plusu (žlutý) není správně připojen. V této souvislosti dbejte na kapitolu “Instalace”, strana 12.
Problémy specifické pro disky DVD
Špatný obraz Zvolili jste správný formát barev (PAL/NTSC)?
Disk se nepřehrává Má DVD kód regionu 2 nebo 0?

CZ

CZ-45

Technické údaje

Obecné informace

Provozní napětí: DC 12 V, záporné uzemnění

Rozměry přístroje: 180 × 175 × 55 mm (Š × H × V)

TFT LCD displej: 3,5 palce (960 × 240 obrazových bodů)

Výstupní výkon: max. 4 × 15 W (RMS)

Pojistky: 15 A (modré)

Rádio

FM (velmi krátké vlny): 87,5 až 108 MHz

AM (střední vlny): 522 až 1 620 kHz

Přehrávač CD/MP3

Výkon laseru: laserový produkt třídy 1

Frekvenční rozsah: 40 Hz–18 kHz

Datový tok MPEG: 64–320 k

Přehrávání MP3 formát souborů MP3 ISO 9660 & Joliet

Přípojky

AUX: 3,5mm jack

Podporované formáty

CD: hudební CD, CD-R,

CD-RW

DVD, Video CD: MPEG4, DVD+R, DVD-RW,

DVD-R, DVD-RW, JPEG

Datové nosiče USB: 1.1 a 2.0 až 8 GB (otestováno)

Pamět'ové karty: SD do 1 GB

MMC do 512 MB

SDHC do 16 GB (otestováno)

V současnosti existuje mnoho částečně nestandardizovaných metod záznamu CD a ochrany proti kopírování, jakož i mnoho druhů prázdných disků CD-R a CD-RW. Proto může v jednotlivých případech docházet k chybám nebo zpoždění při načitání. V těchto připadech se nejedná o závadu přístroje.

Tento přístroj je schválený podle směrnice 2004/104/ES

(naposledy změněné směrnicí 2006/28/ES) – „elektromagnetická kompatibilita“ (tzv. schválení elektromagnetické kompatibility).

e13 03 9910

Možnost technických zmín vyhrazena!

CZ-46

Pokyny pro likvidaci

Obal

Nepoužité obaly a balicí pomůcky lze recyklovat. Likvidujte tyto předměty zásadně v rámci recyklačního systému.

Přístroj

Na konci životnosti nevyhazujte přístroj v žádném případě do běžného domovního odpadu. Informujte se o možnostech odborné a ekologické likvidace.

CZ

Baterie

Použité baterie nepatří do běžného domovního odpadu. Baterie je třeba odevzdat do sběrny starých baterií.

CZ-47
