LOD6C77Z - Trouba ELECTROLUX - Bezplatný návod k obsluze

Typ produktu	Vestavná trouba elektrická
Značka	Electrolux
Model	LOD6C77Z
Šířka	596 mm
Výška	594 mm
Hloubka	569 mm
Užitný objem	72 litrů
Hmotnost	38 kg
Napájení	230 V / 50 Hz
Příkon	3,6 kW
Energetická třída	A+
Počet funkcí	12
Hlavní funkce	Horkovzduch, gril, konvenční pečení, ohřívání, rozmrazování, pizza, funkce páry
Horkovzduch	Ano, s ventilátorem
Gril	Ano, s grilem
Funkce samočištění	Pyrolýza (katalýza v základní verzi)
Chladicí systém	Chladicí ventilátor
Dětská pojistka	Ano, zámek dotykového panelu
Bezpečnostní vypínač	Automatické vypnutí při otevření dveří
Displej	Dotykový TFT
Snímač vnitřní teploty	Ano, tepelná sonda v balení
Vnitřní osvětlení	Halogenová žárovka 40 W
Teleskopické výsuvy	Ano, 2 úrovně v sadě
Možnost vestavby	Ano, pod pracovní desku nebo do sloupu
Záruka výrobce	24 měsíců

Často kladené otázky - LOD6C77Z ELECTROLUX

Jak nastavit časovač v troubě Electrolux LOD6C77Z?

Chcete-li nastavit časovač, dotkněte se ikony hodiny na dotykovém panelu, vyberte funkci minutka a nastavte požadovaný čas. Po uplynutí času trouba vydá zvukový signál.

Jak zapnout funkci pyrolýzního samočištění?

Odstraňte veškeré příslušenství z vnitřku trouby, zavřete dvířka, vyberte program Pyrolýza na panelu. Trouba se zahřeje na cca 500 °C a spálí zbytky jídla. Po skončení cyklu a vychladnutí otřete popel vlhkým hadříkem.

Jaká je optimální teplota pro pečení piškotového těsta?

Doporučená teplota je 160–180 °C při použití funkce horkovzduch. Pečte 25–35 minut, zkoušejte špejlí. Neotvírejte dvířka během prvních 20 minut.

Jak vyměnit žárovku vnitřního osvětlení?

Odpojte troubu od napájení. Sejměte skleněný kryt lampy otočením doleva. Vyměňte žárovku za novou s parametry: halogenová 40 W, G9. Nasaďte kryt a připojte troubu.

Co znamená chyba Er02 na displeji?

Chybový kód Er02 signalizuje problém s teplotním čidlem. Zkuste troubu resetovat odpojením od napájení na 5 minut. Pokud chyba přetrvává, kontaktujte servis.

Mohu v troubě používat hliníkovou fólii?

Ano, ale pouze na plechu na pečení, nesmí se dotýkat topných těles ani stěn. Nepoužívejte fólii k zakrytí dna trouby – mohla by zablokovat proudění vzduchu a poškodit zařízení.

Jak používat tepelnou sondu?

Zasuňte sondu do masa, připojte zástrčku do konektoru v troubě. Vyberte funkci sonda, nastavte požadovanou vnitřní teplotu (např. 75 °C pro vepřové). Trouba se automaticky vypne po dosažení této teploty.

Jak vyčistit dvířka trouby?

Použijte vlhký hadřík s jemným čisticím prostředkem. Na vnitřní skla doporučujeme pastu z jedlé sody a vody. Vyhněte se ostrým nástrojům. U modelu LOD6C77Z lze dvířka demontovat pro důkladné čištění.

Proč trouba nehřeje?

Zkontrolujte, zda není programátor nastaven do režimu minutka nebo blokování rodičovskou kontrolou. Odpojte troubu na 2 minuty a znovu připojte. Pokud problém přetrvává, může být poškozeno topné těleso nebo elektronika – přivolejte servis.

Jaké jsou rozměry trouby potřebné pro vestavbu?

Rozměry vestavného výklenku: šířka 560–564 mm, výška 585–595 mm, hloubka min. 550 mm. Doporučuje se ponechat větrací mezeru cca 5 mm kolem zařízení. Přesné rozměry najdete v montážním návodu.

NÁVOD K OBSLUZE LOD6C77Z ELECTROLUX

CS Návod k použití 122

ET Kasutusjuhend 162

SK Návod na používanie 570

Děkujeme vám, že jste si zakoupili spotřebič značky Electrolux. Produkt, který jste si zvolili, čerpá z desetiletí profesionálních zkušeností a inovací. Při navrhování tohoto důmyslného a stylového spotřebiče jsme mysleli na vaše potřeby. Můžete se proto vždy, když jej používáte, spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá vás Electrolux.

Navštivte naše webové stránky:

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Zaregistrujte svůj spotřebič a získejte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

Stáhněte si aplikaci My Electrolux Kitchen, kde naleznete další recepty, rady a pokyny pro odstraňování potíží.

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

V případě kontaktování našeho autorizovaného servisního střediska mějte u sebe následující údaje: Model, PNC, sériové číslo.

Tyto informace naleznete na typovém štítku.

⚠️ Varování / Důležité bezpečnostní informace

i Všeobecné informace a rady

Informace o ochraně životního prostředí

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....123

1.1 Bezpečnost dětí a zranitelných osob....123

1.2 Všeobecné bezpečnostní informace....124

2. BEZPEČNOSTNÍ POKYNY ...... 125

2.1 Instalace.... 125

2.2 Připojení k elektrické síti.....126

2.3 Použití....127

2.4 Čištění a údržba....128

2.5 Vnitřní osvětlení....128

2.6 Servis....128

2.7 Likvidace....128

3. INSTALACE......129

3.1 Vestavba....129

3.2 Připevnění trouby ke skříňce..... 130

4. POPIS SPOTŘEBIČE...... 131

4.1 Celkový pohled.... 131

4.2 Příslušenství.... 131

5. JAK ZAPNOUT A VYPNOUT SPOTŘEBIČ......132

5.1 Zasunovací ovladače....132

5.2 Ovládací panel....132

6. PŘED PRVNÍM POUŽITÍM...... 133

6.1 První čištění......133
6.2 První předehřátí......133

7. DENNÍ POUŽÍVÁNÍ......134

7.1 Jak nastavit: Pečicí funkce...... 134
7.2 Pečicí funkce.... 135
7.3 Poznámky: Vlhký horkovzduch....136
7.4 Jak nastavit: Podporované Vaření......136
7.5 Podporované Vaření......137

8. FUNKCE HODIN....143

8.1 Funkce hodin.... 143
8.2 Jak nastavit: Funkce hodin...... 143

9. POUŽITÍ: PŘÍSLUŠENSTVÍ......144

9.1 Vkládání příslušenství......144
9.2 Pečicí sonda.... 145

10. DOPLŇKOVÉ FUNKCE......147

10.1 Zámek....147
10.2 Automatické vypnutí...... 147
10.3 Chladicí ventilátor.... 148

11. TIPY A RADY.....148

11.1 Vlhký horkovzduch....148
11.2 Vlhký horkovzduch – doporučená příslušenství......149

11.3 Tabulky vaření pro zkušebny.....150

12. ČIŠTĚNÍ A ÚDRŽBA....152

12.1 Poznámky k čištění......152
12.2 Jak provádět čištění: Vyrytá část vnitřku trouby.... 153
12.3 Jak vyjmout: Roštové drážky / katalytické panely 153
12.4 Pokyny k použití: Katalytické čištění 154
12.5 Jak odstranit a nainstalovat: Dvířka.... 154
12.6 Jak vyměnit: Osvětlení......156

13. ODSTRAŇOVÁNÍ ZÁVAD......157

13.1 Co dělat, když.... 157
13.2 Servisní údaje....158

14. ENERGETICKÁ ÚČINNOST......158

14.1 Informace o výrobku a list s údaji o výrobku.... 158
14.2 Úspora energie.... 159

15. STRUKTURA NABÍDKY....160

15.1 Nabídka.... 160

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ......161

1. ⚠BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a zranitelných osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a

pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
- Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k použití v běžné nespolečné domácnosti ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.
• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• Před prováděním jakékoli údržby vždy spotřebič odpojte od napájení.
• Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.

• VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.
• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků ani vnitřních ploch spotřebiče.
- Při vkládání nebo vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
- Používejte pouze pečicí sondu doporučenou k tomuto spotřebiči.
- Chcete-li odstranit drážky na rošty, vytáhněte z bočních stěn nejdřív jejich přední část a poté zadní část. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• K čištění skleněných dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Pred instalací spotřebiče ověřte, zda se jeho dvířka otevírají bez omezení.
• Spotřebič je vybaven elektrickým chladicím systémem. Musí být zapojen do elektrické sítě.

Minimální výška skříňky (minimální výška skříňky pod pracovní deskou)	590 (600) mm
Šířka skříňky 560 mm
Hloubka skříňky 550 (550) mm
Výška přední části spotřebiče 594 mm
Výška zadní části spotřebiče 576 mm
Šířka přední části spotřebiče 595 mm
Šířka zadní části spotřebiče 559 mm
Hloubka spotřebiče 569 mm
Vestavná hloubka spotřebiče 548 mm
Hloubka s otevřenými dvířky 1022 mm
Minimální velikost ventilačního otvoru. Otvor umístěný na spodní zadní straně	560x20 mm
Délka napájecího síťového kabelu. Kabel se nachází v pravém rohu zadní strany	1500 mm
Montážní šrouby 4x25 mm

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete přívodní kabel vyměnit, musí výměnu provést námi autorizované servisní středisko.
• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

• Spotřebič se dodává se sít'ovou zástrčkou a napájecím kabelem.

Typy kabelů vhodné pro instalaci nebo výměnu v Evropě:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku. Také se můžete řídit tabulkou:

Celkový výkon (W) Průřez kabelu ( mm^2 )
maximálně 1 380 3 x 0.75
maximálně 2 300 3 x 1
maximálně 3 680 3 x 1.5

Zemnicí vodič (žlutozelený) musí být přibližně o 2 cm delší než fázový a nulový vodič (modrý a hnědý).

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Neměňte technické parametry spotřebiče.
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití spotřebič vypněte.
• Pokud je spotřebič v provozu, bud’te při otevírání jeho dvířek opatrní. Může uniknout horký vzduch.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Na otevřená dvířka netlačte.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:
  – Nepokládejte nádoby ani jiné předměty přímo na dno spotřebiče.
  – Nepokládejte hliníkovou fólii přímo na dno vnitřku spotřebiče.
  – Nenalévejte vodu přímo do horkého spotřebiče.

– Po dokončení přípravy jídla nenechávejte ve spotřebiči vlhké talíře ani jídlo.
– Při vkládání nebo vyjímání příslušenství bud’te opatrní.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.
• Při pečení vláčných moučníků použijte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.
• Vždy vařte se zavřenými dvířky spotřebiče.
• Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, pouzdro nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte sít'ovou zástrčku ze zásuvky.
• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.
• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.
• Při snímání dvířek spotřebiče bud'te opatrní. Dvířka jsou těžká!
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, říd'te se bezpečnostními pokyny uvedenými na jeho balení.
• Nečistěte katalytický smalt pomocí čisticích prostředků.

2.5 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem!

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.
• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.
• Používejte pouze žárovky se stejnými vlastnostmi .

2.6 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko.
• Používejte pouze originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.
• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Vestavba

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Připevnění trouby ke skříňce

1 Ovládací panel
2 Volič pečicích funkcí
3 Displej
4 Ovládací volič
5 Topné těleso
6 Zásuvka pro pečicí sondu
7 Osvětlení
8 Ventilátor
9 Vyrytá část vnitřku trouby
10 Zasouvací mřížka, vyjímatelné
11 Polohy mřížky

4.2 Příslušenství

• Tvarovaný rošt
Pro nádoby na pečení, koláčové formy, pečeně.
- Plech na pečení
Pro koláče a sušenky.
• Hluboký pekáč/plech
K pečení a opékání jídel nebo jako plech na zachytávání tuku.
- Pečicí sonda
Slouží k měření stupně přípravy jídla.
• Teleskopické výsuvy
Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

5. JAK ZAPNOUT A VYPNOUT SPOTŘEBIČ

5.1 Zasunovací ovladače

Chcete-li spotřebič použít, stiskněte ovladač. Ovladač se vysune.

5.2 Ovládací panel

Senzorová tlačítka ovládacího panelu Stiskněte						Otočte ovlada-čem
			[S45A]
Časo-vač	Rychlé zahřátí	Osvě- tlení	Pečicí sonda	Potvrzení nastavení
K zapnutí trouby zvolte pečicí funkci.
Troubu vypnete otočením ovladače pečicích funkcí do polohy vypnuto.

Ukazatele na displeji
Zámek	Podporované Vaření	Čištění	Nastavení	Rychlé zahřátí
Ukazatele časovače:

Stavová lišta – pro teplotu nebo čas. Když trouba dosáhne nastavené teploty, celý panel svítí červe-ně.

Ukazatel pečení v páře
Pečicí sonda kontrolka

6. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 První čištění

Před prvním použitím vyčistěte prázdnou troubu a nastavte čas:
			00:00Nastavte čas. Stiskněte tlačítko OK

6.2 První předehřátí

Před prvním použitím prázdnou troubu předehřejte.
Krok 1 Z	trouby odstraňte veškeré příslušenství a vyjímatelné drážky na rošty.
Kro	Nastavte m teplotu pro fi [42C [XXC3] Nechte troubu pracovat jednu hodinu.
Krok 3	Nastavte maximální teplotu pro funkci [SDZC] Nechte troubu pracovat 15 minut.
i. Během předehřívání může z trouby vycházet zápach a kouř. Místnost musí být větraná.

7. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Jak nastavit: Pečicí funkce

Zahájení vaření
Krok 1 Krok 2
Zvolte pečicí funkci.	Nastavte teplotu.Stiskněte tlačítkoOK.

Zvolte pečicí funkci.

Dušení
Přesvědčte se, že je trouba chladná.
Krok 1 Krok 2 Krok 3 Krok 4
			Předehřejte prázd-nou troubu po do-bu 10 minut k vy-tvoření vlhkosti.Vložte jídlo do trou-by.
Naplňte vlis vnitřku trouby vodou z ko-houtku.	Vyberte funkci dušení.	Nastavte te-plotu.Stiskněte tla-čítkoOK.
[TKT2] Maximální objem vlisu vnitřku trouby je 250 ml. Neplňte vlis vnitřku trouby vodou během peče-ní, nebo když je trouba horká.

Maximální objem vlisu vnitřku trouby je 250 ml. Neplňte vlis vnitřku trouby vodou během pečení, nebo když je trouba horká.

Po dokončení dušení:
Krok 1 Krok 2 Krok 3
Troubu vypnete otočením ovladače pečicích funkcí do polohy vypnuto.	Opatrně otevřete dvířka. Uvol-něná vlhkost může způsobit po-páleniny.	Přesvědčte se, že je trouba chladná. Odstraňte zbývající vodu z vlisu vnitřku trouby.

7.2 Pečicí funkce

Standardní pečicí funkce

Pečicí funkce Použití
Pravý horký vzduch	K pečení jídel na třech úrovních současně a k sušení potravin. Nastavte teplotu o 20–40 °C nižší než pro Horní/spodní ohřev.
Horní/spodní ohřev	K pečení a opékání jídel na jedné úrovni trouby.
SteamBake	K dodání vlhkosti během pečení. K ziskání správné barvy a křupavé kůrky během pečení. K zajištění větší šťavnatosti při opětovném ohřevu. K zavařování ovoce či zeleniny.
Pizza	K pečení pizzy. K intenzivnějšímu opečení dozlatova a dosažení křupavého korpusu.
Spodní ohřev	K pečení koláčů s křupavým korpusem a zavařování potravin.
Mražené potraviny	K přípravě polotovarů do křupava (např. hranolek, amerických brambor nebo jarních závitků).
Vlhký horkovzduch	Tato funkce slouží k úspoře energie při pečení. Při použití této funkce se teplota ve vnitřku trouby může lišit od nastavené teploty. Je využito zbytkové teplo. Může dojít ke snížení tepelného výkonu. Další informace nale-znete v kapitole „Denní používání“, Poznámky: Vlhký horkovzduch.
Gril	Ke grilování tenkých kusů potravin a opékání chleba.
Turbo gril	K pečení velkých kusů masa nebo drůbeže s kostmi na jedné úrovni. K zapékání a pečení dozlatova.
[5wcs]Nabídka	Otevření nabídky: Podporované Vaření, Čištění, Nastavení.

7.3 Poznámky: Vlhký horkovzduch

Tato funkce byla použita ke splnění energetické třídy a požadavků na ekodesign podle směrnice EU 65/2014 a EU 66/2014. Testy podle normy EN 60350-1.

Dvířka trouby by měla být během pečení zavřená, aby nedošlo k přerušení funkce a aby trouba fungovala co nejúsporněji.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách.

Pokyny k pečení najdete v kapitole „Tipy a rady“, Vlhký horkovzduch. Pro obecná doporučení ohledně úspory energie viz kapitolu „Energetická účinnost“, Úspora energie.

7.4 Jak nastavit: Podporované Vaření

Každý pokrm v této podnabídce má doporučenou funkci a teplotu. Čas a teplotu lze během pečení upravovat.

U některých pokrmů můžete také péct po-mocí:	Úroveň, na kterou je pokrm připraven:
• Pečicí sonda • Nepropečené	• Středně velké• Dobře propečené

Podporované Vaření – tuto funkci použijte k rychlé přípravě pokrmů s výchozími nastaveními:
Krok 1 Krok 2	Krok 3 Krok 4	5
Otevřete nabídku. Zvolte Podporované Vaření. Stiskněte OK		Zvolte pokrm. Stiskněte tlačítko OK	Vložte jídlo do trouby. Potvrďte nastavení.

7.5 Podporované Vaření

Legenda
	Pečicí sonda k dispozici. Umístěte Pečicí sonda do nejsilnější části po-krmu.Trouba se vypne, když se dosáhne nastavené teploty Pečicí sonda.
	Množství vody pro parní funkci.
	Před započetím pečení troubu předehřejte.
	Poloha roštu.

Když funkce skončí, zkontrolujte, zda je jídlo hotové.

Jídlo	Hmotnost Poloha roštu / příslušenství Doba			trvání
Hovězí [IMAGE]
P1 Hovězí peče-ně, neprope-čená		1–1,5 kg; 4–5 cm silné kousky	[IMAGE]plech na pečeníMaso pod dobu několika minut osmahně-te na horké pánvi. Vložte do trouby.	~ 40 min.
P2 Hovězí peče-ně, středně propečená				~ 50 min.
P3 Hovězí peče-ně, dobře pro-pečená				~ 60 min.
Jídlo	Hmotnost Poloha	roštu / příslušenství Doba		trvání
P4 Steak, střed-ně propečený		180–220 g na jeden kus; 3 cm silné plátky		~ 15 min.
P5 Hovězí peče-ně / dušená (kvalitní žebír-ka, spodní šál, silný bok)		1,5–2 kg		~ 120 min.
P6 Hovězí peče-ně, neprope-čená (nízkote-plotní pečení)		1–1,5 kg; 4–5 cm silné kousky		~ 75 min.
P7 Hovězí peče-ně, středně propečená (nízkoteplotní pečení)				~ 85 min.
P8 Hovězí peče-ně, dobře pro-pečená (níko-teplotní peče-ní)				~ 130 min.
P9 Filet, nepro-pečený (nízkote-plotní peče-ní)		0,5–1,5 kg; 5–6 cm silné kousky		~ 75 min.
P10 Filet, středně propečený (nízkoteplotní pečení)				~ 90 min.
P11 Filet, prope-čený (nízkote-plotní pečení)				~ 120 min.
Telecí [2049]
Jídlo	Hmotnost Poloha roštu / příslušenství Doba			trvání
P12	Telecí pečeně(např. plecko)	0,8–1,5 kg;4 cm silnékousky		~ 80 min.
Vepřové
P13	Pečeně z ve-přové krkovi-ce nebo plec-ka	1,5–2 kg		~ 120 min.
P14	Trhané vepřo-vé (nízkote-plotní pečení)	1,5–2 kg		~ 215 min.
P15	Kýta, čerstvá 1–1,5	kg; 5–6 cm silnékousky		~ 55 min.
P16	Vepřová že-bírka	2–3 kg; použijte syrová,2–3 cm ten-ká vepřovážebírka		90 min.
Jehněčí
P17	Jehněčí steh-no s kostmi	1,5–2 kg; 7–9 cm silnékousky		~ 130 min.
Drůbež
P18	Celé kuře 1–1,5 kg;	čerstvé		~ 60 min.
Jídlo	Hmotnost Poloha	roštu / příslušenství Doba		trvání
P19	Půlka kuřete 0,5–0,8 kg			~ 40 min.
P20	Kuřecí prsa 180–200 gna jedenkus			~ 25 min.
P21	Kuřecí steh-na, čerstvá	-		~ 30 min.
P22	Kachna, celá 2–3 kg			~ 100 min.
P23	Husa, celá 4–5 kg			~ 110 min.
Jiné [13W7]
P24	Sekaná 1 kg			~ 60 min.
Ryba [1427]
P25	Celá ryba, gri-lovaná	0,5–1 kg narybu		~ 30 min.
P26	Rybí filé -			20 min
Jídlo	Hmotnost Poloha roštu / příslušenství Doba			trvání
Sladké pečivo / dezerty
P27	Tvarohový koláč	-	2; 28cm rozkládací forma na pečení natvarovaném roštu	90 min.
P28	Jablečný koláč	-	2; 100–150 ml; plech na pečení	60 min.
P29	Jablečný koláč	-	2; forma na koláč na tvarovaném roštu	40 min.
P30	Jablečný koláč	-	2; 100–150 ml; 22cm forma na koláč na tvarovaném roštu	60 min.
P31	Brownies - čokoládové sušenky	2 kg	3; hluboký pekáč	30 min.
P32	Čokoládové muffiny	-	2; 100–150 ml; plech na muffiny na tvarovaném roštu	30 min.
P33	Biskupský chlebíček	-	2; forma na biskupský chlebíček na tvarovaném roštu	50 min.
Zeleninové pokrmy / přílohy 🎯 🎯
P34	Pečené brambory	1 kg	2; plech na pečení Vložte celé brambory ve slupce na plech na pečení.	50 min.
P35	Americké brambory	1 kg	3; plech na pečení vyložený pečicím papírem Použijte své oblíbené koření. Brambory nakrájejte na kousky.	35 min.
P36	Grilovaná ze-lenina	1–1,5 kg	3; plech na pečení vyložený pečicím papírem Použijte své oblíbené koření. Zeleninu nakrájejte na kousky.	30 min.
P37	Krokety,zmražené	0,5 kg	3; plech na pečení	25 min.
P38	Brambory,zmražené	0,75 kg	3; plech na pečení	25 min.
Zapékaná jídla, chléb a pizza → 📄→
P39	Maso / zeleni-nové lasagne,které není tře-ba předvařo-vat	1–1,5 kg	2; zapékací mísa na tvarovaném ro-štu	45 min
P40	Zapečenébrambory (su-rové brambory)	1–1,5 kg	1; zapékací mísa na tvarovaném ro-štuPo polovině doby přípravy jídlo otočte.	50 min.
P41	Čerstvá pizza,tenká	-	2; 100 ml; plech na pečenívyložený pečicím papírem	15 min
P42	Čerstvá pizza,silná	-	2; plech na pečení vyložený peči-cím papírem	25 min.
P43	Slaný koláč -		2; forma na pečení na tvarovanémroštu	45 min
P44	Bageta / cia-batta / bílýchléb	0,8 kg	3; 150 ml; plech na pečenívyložený pečicím papíremPro bílý chléb je třeba více času.	30 min.
P45	Celozrnný/žitný/tmavýchléb ve formě na biskup-ský chlebiček	1 kg	2; 150 ml; plech na pečenívyložený pečicím papírem / tvarovanýrošt	45 min

8. FUNKCE HODIN

8.1 Funkce hodin

Funkce hodiny Použití
[4H02]	Minutka. Po uplynutí času na časovači zazní zvukový signál.
[0X4W]	Čas pečení. Po uplynutí času na časovači zazní zvukový signál a peči-cí funkce se vypne.
	Časový odklad. K odložení spuštění nebo ukončení pečení.
[DYWO]	Časovač. Maximum je 23 h 59 min. Tato funkce nemá žádný vliv na provoz trouby.Pro zapnutí a vypnutí Časovač zvolte: Nabídka, Nastavení.

8.2 Jak nastavit: Funkce hodin

Jak nastavit: Denní čas
Krok 1 Krok 2 Krok 3
Pro změnu denního času otevřete nabídku a zvolte Nastavení, Denní čas.	Nastavte hodiny.	Stiskněte: OK

Jak nastavit: Minutka
Krok 1	Na displeji sezobrazí:0:00	Krok 2 Krok 3
Stiskněte:		Nastavte Minutka	Stiskněte: OK
i Časovač začne okamžitě odpočítávat.
Jak nastavit: Čas pečení
Krok 1 Krok 2		Na displeji sezobrazí:0:00STOP	Krok 3 Krok 4
Zvolte pečicí funk-ci a nastavte te-plotu.	Opakovaně tiskněte: [IMAGE]		Nastavte dobupřípravy.	Stiskněte: OK
i Časovač začne okamžitě odpočítávat.

Jak nastavit: Časový odklad
Krok 1 Krok 2		Na dis-pleji sezobrazí:denníčasZA-PNOUT	Krok 3 Krok 4		Na dis-pleji sezobrazí:---VY-PNOUT	Krok 5 Krok 6
Zvoltepečicífunkci.	Opakovaně tiskně-te:		Nastavtečas spuštění.	Stiskněte:OK.		Nastavtečasukončení.	Stiskně-te:OK
i Časovač začne odpočítávat v nastavený čas spuštění.

9. POUŽITÍ: PŘÍSLUŠENSTVÍ

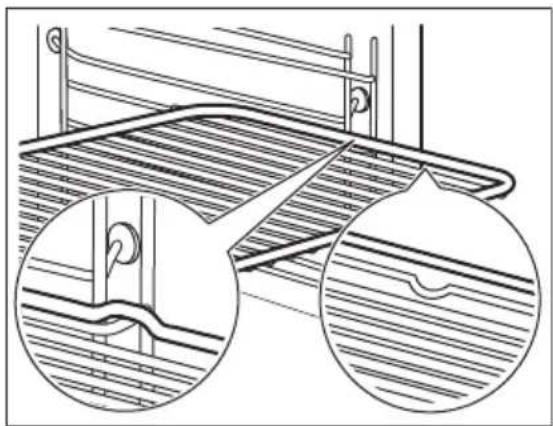

9.1 Vkládání příslušenství

Malý zářez nahoře zajištuje vyšší bezpečnost. Tyto zářezy také fungují jako ochrana proti překlopení. Vysoký okraj kolem roštu slouží jako ochrana proti sklouznutí varných nádob z roštu.

Tvarovaný rošt:Rošt zasuňte mezi vodicí lišty drážek roštů a ujistěte se, že nožičky směřují dolů.
Plech na pečení / Hluboký pekáč:Zasuňte plech mezi drážky zvolené úrovně roštu.
Tvarovaný rošt, Plech na pečení / Hluboký pekáč:Plech zasuňte mezi drážky zvolené úrovně roštu a tvarovaný rošt v drážkách nad nimi.

9.2 Pečicí sonda

Pečicí sonda– měří teplotu uvnitř pokrmu.

Lze nastavit dvě teploty:
°CTeplota trouby.	PTeplota ve středu pokrmu.

Pro dosažení nejlepších výsledků:
Přísady by měly mít pokojo-vou teplotu.	Nepoužívejte pro tekuté pokrmy.	V průběhu přípravy musí zůstat v pokrmu.

Pokyny k použití: Pečicí sonda

Krok 1 Zapněte troubu.
Krok 2 Nastavte pečicí funkci a v případě potřeby teplotu trouby.
Krok 3 Vložte: Pečicí sonda.
Maso, drůbež a ryby Dušená/zapékaná jídla
Zasuňte špičku Pečicí sonda do středu masa nebo ryby, pokud možno do nejsilnější části. Ujistěte se, že alespoň 3/4 Pečicí sonda jsou vsunuty do pokrmu.	Zasuňte špičku Pečicí sonda přesně do středu mísy. Během pečení musí Pečicí sonda držet stabilně na jednom místě. Abyste toho dosáhli, použijte pevnou přisadu. Okraj zapékací mísy použijte k podepření silikonové rukojeti Pečicí sonda. Špička Pečicí sonda by se měla dotýkat dna zapékací mísy.
Krok 4 Zapojte Pečicí sonda do zásuvky na přední straně trouby.Displej zobrazí aktuální teplotu: Pečicí sonda.
Krok 5	- stisknutím nastavíte teplotu pečicí sondy ve středu pokrmu.
Krok 6	OK - stisknutím potvrďte.Jakmile pokrm dosáhne nastavené teploty, zazní zvukový signál. Můžete se rozhodnout skončit nebo pokračovat v přípravě jídla, abyste zajistili, že je pokrm dobře pro-pečený.
Krok 7 Zástrčku Pečicí sonda vytáhněte ze zásuvky a pokrm vyjměte z trouby.	VAROVÁNÍ!Pečicí sonda může být velmi horký a hrozí nebezpečí popálenin. Přivytahování zástrčky a vyjmutí sondy z pokrmu bud’te opatrní.

10. DOPLŇKOVÉ FUNKCE

10.1 Zámek

Tato funkce brání náhodné změně funkce spotřebiče.
Pokud ji zapnete, když spotřebič pracuje, nastavená příprava jídla bude pokračovat a ovládací panel bude zablokovaný.Pokud ji zapnete, když je spotřebič vypnutý, spotřebič nepůjde zapnout a ovládací panel bude zablokovaný.
	OK– stisknutím a podržením funkci zapnete.Zazní zvukový signál.	OK– stisknutím a podržením funkci vypnete.
3×bliká při zapnutí zámku.

10.2 Automatické vypnutí

Pokud je spuštěna nějaká pečicí funkce a vy nezměníte žádné nastavení, trouba se po určité době z bezpečnostních důvodů vypne.

(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – maximální 3

Automatické vypnutí nefunguje s funkcemi: Osvětlení, Pečicí sonda, Časový odklad.

10.3 Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Pokud spotřebič vypnete, chladicí ventilátor bude dál pracovat až do úplného ochlazení spotřebiče.

11. TIPY A RADY

11.1 Vlhký horkovzduch

Nejlepších výsledků dosáhnete, budete-li se řídit doporučenou dobou pečení v tabulce níže.

		(°C) (min)
Sladké pečivo, 16 kusů	plech na pečení nebo pe-káč na zachycení tuku	180 2 20 - 30
Pečivo, 9 kusů plech	na pečení nebo pe-káč na zachycení tuku	180 2 30 - 40
Mražená pizza, 0,35 kg	tvarovaný rošt 220 2 10 - 15
Piškotová roláda plech	na pečení nebo pe-káč na zachycení tuku	170 2 25 - 35
Sušenka brownie plech	na pečení nebo pe-káč na zachycení tuku	175 3 25 - 30
Suflé, 6 kusů keramické pečicí šálky na tvarovaný rošt		200 3 25 - 30
Dort. korp., pišk. těsto	dortový korpus na tvaro-vaný rošt	180 2 15 - 25
Piškotový dort zapěkací mísa na tvaro-vaný rošt		170 2 40 - 50
Pošírovaná ryba, 0,3 kg	plech na pečení nebo pe-káč na zachycení tuku	180 3 20 - 25
Celá ryba, 0,2 kg plech	na pečení nebo pe-káč na zachycení tuku	180 3 25 - 35
Rybí filé, 0,3 kg plech	na pizzu na tvaro-vaný rošt	180 3 25 - 30
Pošírované ma-so, 0,25 kg	plech na pečení nebo pe-káč na zachycení tuku	200 3 35 - 45
Šašlik, 0,5 kg plech	na pečení nebo pe-káč na zachycení tuku	200 3 25 - 30
Sušenky, 16 kusů plech	na pečení nebo pe-káč na zachycení tuku	180 2 20 - 30
Makronky, 24 ku-sů	plech na pečení nebo pe-káč na zachycení tuku	180 2 25 - 35
Muffin, 12 kusů plech	na pečení nebo pe-káč na zachycení tuku	170 2 30 - 40
Slané pečivo, 20 kusů	plech na pečení nebo pe-káč na zachycení tuku	180 2 25 - 30
Sušenky z křeh-kého těsta, 20 ku-sů	plech na pečení nebo pe-káč na zachycení tuku	150 2 25 - 35
Ovocné dortíky, 8 kusů	plech na pečení nebo pe-káč na zachycení tuku	170 2 20 - 30
Zelenina, pošíro-vaná, 0,4 kg	plech na pečení nebo pe-káč na zachycení tuku	180 3 35 - 45
Vegetariánská omeleta	plech na pizzu na tvaro-vaný rošt	200 3 25 - 30
Středomořská ze-lenina, 0,7 kg	plech na pečení nebo pe-káč na zachycení tuku	180 4 25 - 30

11.2 Vlhký horkovzduch – doporučená příslušenství

Používejte formy a nádoby z tmavého kovu a s povrchovou vrstvou. Pohlcují teplo lépe než nádoby ze světlého kovu a s reflexní úpravou.

Plech na pizzu	Zapékací forma	Pečicí šálky	Dortový korpus
Tmavý, nereflexníPrůměr 28 cm	Tmavý, nereflexníPrůměr 26 cm	KeramikaPrůměr 8 cm,výška 5 cm	Tmavý, nereflexníPrůměr 28 cm

11.3 Tabulky vaření pro zkušebny

Informace pro zkušebny

Testy podle normy IEC 60350-1.

				(°C) (min.)
Malé ko-láče, 20 kousků na plech	Horní/spodní ohřev	Plech na pečení	3 170 20 - 30 -
Malé ko-láče, 20 kousků na plech	Pravý hor-ký vzduch	Plech na pečení	3 150 -	160	20 - 35 -
Malé ko-láče, 20 kousků na plech	Pravý hor-ký vzduch	Plech na pečení	2 a 4 150 -	160	20 - 35 -
Jableč-ný ko-láč, 2 formy na pečení, ∅ 20 cm	Horní/spodní ohřev	Tvarova-ný rošt	2 180 70 - 90 -	(°C) (min.)
Jableč-ný ko-láč, 2 formy na pečení, ∅ 20 cm	Pravý hor-ký vzduch	Tvarova-ný rošt	2 160 70 - 90	-
Piškoto-vý koláč, v dorto-vé formě ∅ 26 cm	Horní/spodní ohřev	Tvarova-ný rošt	2 170 40 - 50	Nechte troubu 10		minut předehřát.
Piškoto-vý koláč, v dorto-vé formě ∅ 26 cm	Pravý hor-ký vzduch	Tvarova-ný rošt	2 160 40 - 50	Nechte troubu 10		minut předehřát.
Piškoto-vý koláč, v dorto-vé formě ∅ 26 cm	Pravý hor-ký vzduch	Tvarova-ný rošt	2 a 4 160 40	- 60 Nechte	troubu 10	minut předehřát.
Máslové sušenky	Pravý hor-ký vzduch	Plech na pečení	3 140 -	150	20 - 40 -
Máslové sušenky	Pravý hor-ký vzduch	Plech na pečení	2 a 4 140 -	150	25 - 45 -
Máslové sušenky	Horní/spodní ohřev	Plech na pečení	3 140 -	150	25 - 45 -
Topinky, 4–6 ku-sů	Gril Tvarova-ný rošt		4 max. 2–3	minu-	ty z jedné strany; 2–3 minuty z druhé strany	Nechte troubu 3 minuty přede-hřát.
Hovězí hamburger, 6 kusů, 0,6 kg	Gril Tvarova-	ný rošt a odkapá-vací plech	4 max. 20 -	30 Tvarovaný rošt		vložte na čtvrtou úroveň a odkapá-vací plech na třetí úroveň trouby.V polovině přípravy jídlo otočte.Nechte troubu 3 minuty přede-hřát.

12. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Poznámky k čištění

Čisticí pro-středky	Přední stranu spotřebiče očistěte hadříkem z mikrovlákna namočeným v rozto-ku teplé vody a šetrného mycího prostředku. Očistěte a zkontrolujte těsnění dví-řek kolem rámu vnitřku trouby.
	Kovové plochy očistěte pomocí čisticího roztoku.
	Skvrny vyčistěte pomocí šetrného čisticího prostředku. Nenanášejte ho na kata-lytickou vrstvu.

Každodenní použití

Vnitřek trouby očistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár.

Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. Chcete-li kondenzaci omezit, nechte spotřebič před přípravou jídla na 10 minut předehřát. Ve spotřebiči neuchovávejte potraviny déle než 20 minut. Po každém použití vysušte vnitřek spotřebiče hadříkem z mikrovlákna.

	Všechno příslušenství vyčistěte po každém použití a nechte jej oschnout. Použijte hadřík z mikrovlákna namočený v roztoku teplé vody a šetrného mycího prostředku. Příslušenství nečistěte v myčce nádobí.
Příslušenství	Nepřilnavé příslušenství nečistěte pomocí abrazivních čisticích prostředků nebo ostrých předmětů.

12.2 Jak provádět čištění: Vyrytá část vnitřku trouby

Po pečení v páře vyčistěte vlis vnitřku trouby a odstraňte usazeniny vodního kamene.

Krok 1 Krok 2 Krok 3
Nalijte do vlisu vnitřku trouby 250 ml bílého octa. Použijte maximálně 6% ocet bez ja-kýchkoliv přísad.	Nechte ocet rozpustit usazeni-ny vodního kamene při poko-jové teplotě po dobu 30 minut.	Vnitřek trouby umyjte vlažnou vodou a měkkým hadrem.
V případě funkce: SteamBake čistěte troubu každých 5–10 cyklů pečení.

12.3 Jak vyjmout: Roštové drážky / katalytické panely

K vyčištění trouby vyjměte drážky na rošty / katalytické panely.

Krok 1 Vypněte troubu a vyčkejte, do-kud nevychladne.
Krok 2 Octáhněte přední část kon-strukce roštových drážek od po-stranní stěny. Přidržte na svém místě zadní část konstrukce ro-štových drážek a katalytický panel. Katalytické panely nej-sou upevněny ke stěnám trou-by. Po vyjmutí konstrukce ro-štových drážek by mohly vy-padnout.
Krok 3 Octáhněte zadní konec kon-strukce roštových drážek od po-stranní stěny a vyjměte ji.
Krok 4 Drážky na rošty nainstalujte stejným postupem v opačném pořadí. Patky výsuvných kolejniček mu-sí směřovat dopředu.

12.4 Pokyny k použití: Katalytické čištění

Uvnitř trouby jsou katalytické panely. Katalytické panely absorbují tuk během katalýzy. Skvrny nebo změna zbarvení katalytické vrstvy nemá na čištění vliv.

Vyčištění trouby pomocí katalytického čištění
Před katalytickým čištěním vyjměte z trouby veškeré příslušenství.
Krok 1 Krok 2 Krok 3
	Po dokončení čištění zazní zvukový signál. Trouba se vypne.	Jakmile trouba vychladne, vyčistěte její vnitřek pomocí vlhkého měkkého hadříku.
Trvání: 1 h.Katalytický smalt je samočisticí, nečistěte jej hadříkem.

12.5 Jak odstranit a nainstalovat: Dvířka

Dvířka trouby jsou osazena třemi skleněnými panely. Dvířka trouby a vnitřní skleněné panely lze za účelem čištění demontovat. Před demontáží skleněných panelů si přečtěte celou kapitolu „Odstranění a instalace dvířek“.

POZOR!

Troubu bez skleněných panelů nepoužívejte.

Krok 1 Dvířka zcela otevřete a zaměřte se na dveřní závěs na pravé straně dvířek.

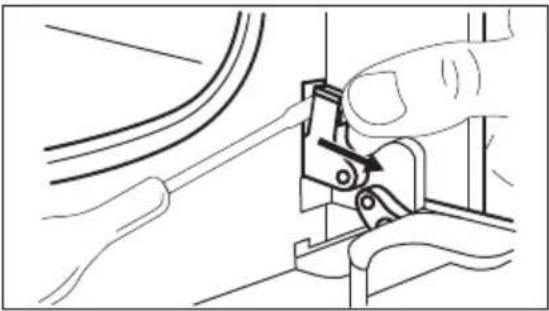

Krok 2 Pomocí šroubováku nadzdvihněte a otočte páčku pravého závěsu dvířek.
Krok 3 Zaměřte se na dveřní závěs na levé straně dvířek.

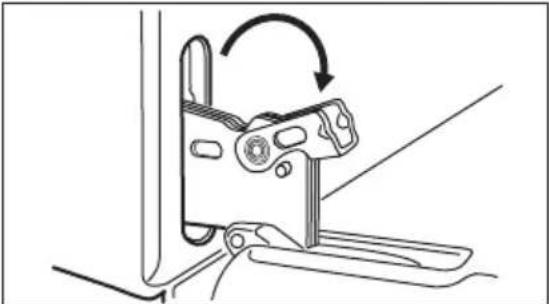

Krok 4 Zvedněte a zcela otočte páčku na le-vém závěsu.

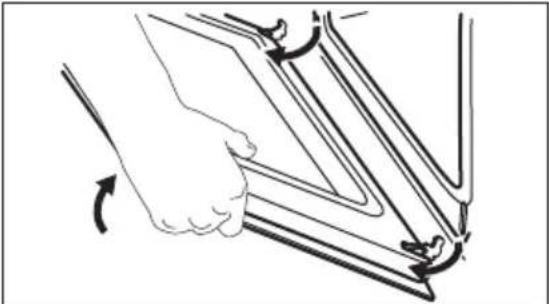

Krok 5 Přivřete dvířka trouby do první polohy otevření (do poloviny). Pak dvířka nadzdvihněte a vytáhněte směrem dopředu z jejich umístění.
Krok 6 Dvířka položte na pevnou plochu na měkkou látku.
Krok 7 Uchopte okrajovou lištu (B) na horní straně dvířek na obou stranách a za-tlačením směrem dovnitř uvolněte svorku těsnění.
Krok 8 Vytáhněte okrajovou lištu dopředu a odstraňte ji.

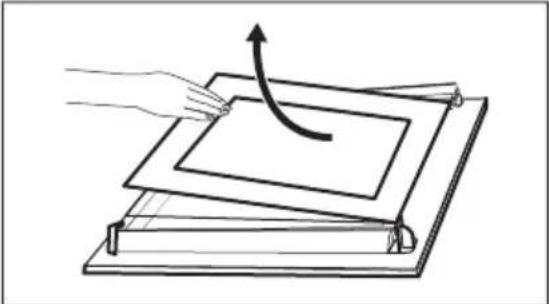

Krok 9 Uchopte skleněné panely dvířek za horní okraj a opatrně je postupně vy-táhněte ven. Začněte od vrchního panelu. Ujistěte se, že sklo zcela sklouzne z držáků.
Krok 10 Skleněné panely omyjte vodou se sa- ponátem. Skleněné panely pečlivě osušte. Skleněné panely nemyjte v myčce nádobí.
Krok 11 Po vyčištění skleněné panely a dvířka trouby opět nasadťe.

Dávejte pozor, abyste skleněné panely (A a B) nasadili zpět ve správném pořadí. Zkontrolujte symbol / potisk na straně skleněného panelu. Každý panel vypadá odlišně, aby se usnadnila jejich demontáz a montáz. Při správné instalaci dveřní lišta zacvakne. Ujistěte se, že jste prostřední skleněný panel usadili do správné polohy.

12.6 Jak vyměnit: Osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

Žárovka může být horká.

Halogenovou žárovku vždy držte v kusu látky, aby na jejím povrchu nedošlo k připálení mastnoty.

Před výměnou osvětlení:
Krok 1 Krok 2 Krok 3
Vypněte troubu. Počkejte, do-kud trouba nevychladne.	Odpojte troubu od elektrické sítě.	Na dno vnitřku trouby položte utěrku.

Zadní žárovka

Krok 1 Skleněným krytem otočte a sejměte jej.

Krok 2 Skleněný kryt vyčistěte.

Krok 3 K výměně použijte vhodnou žárovku odolnou proti teplotě 300 °C.

Krok 4 Nasadťe skleněný kryt.

13. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

13.1 Co dělat, když...

Ve všech případech, které nejsou v této tabulce zahrnuty, se obrat'te na autorizované servisní středisko.

Trouba se nezapne nebo se neohřívá
Problém Zkontrolujte, zda...
Troubu nelze zapnout ani používat. Trouba je správně zapojená do elektrické sítě.
Trouba nehřeje. Funkce automatického vypnutí je vypnutá.
Trouba nehřeje. Není spálená pojistka.
Trouba nehřeje. Zámek je vypnutý.

Součásti
Problém Zkontrolujte, zda...
Osvětlení je vypnuté. Vlhký horkovzduch – je zapnuté.
Osvětlení nefunguje. Spálená žárovka.
Funkce Pečicí sonda nefunguje. Zástrčka Pečicí sonda je zcela zasunutá do zá-suvky.
Těsnění dvířek je poškozené. Troubu nepoužívejte. Obrat’te se na autorizo-vané servisní středisko.

Chybové kódy
Na displeji se zobrazuje... Zkontrolujte, zda...
Err C2 Vytáhli jste zástrčku Pečicí sonda ze zásuvky.
00:00 Došlo k výpadku proudu. Nastavte denní čas.

Chybové kódy

Pokud se na displeji zobrazuje chybový kód, který není obsažen v této tabulce, restartujte troubu vypnutím a opětovným zapnutím domovní pojistky. Pokud se chybový kód zobrazí znovu, kontaktujte autorizované servisní středisko.

Čištění

Problém Zkontrolujte, zda...

Z vlisu vnitřku trouby vytéká voda. Ve vlisu vnitřku trouby je příliš mnoho vody.

13.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu vnitřku spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme vám zapsat si údaje sem:

Model (Mod.) ......

Výrobní číslo (PNC) ......

Sériové číslo (S.N.) ....

14. ENERGETICKÁ ÚČINNOST

14.1 Informace o výrobku a list s údaji o výrobku

Jméno dodavatele Electrolux

Označení modelu

EOD6C77V 949499564

EOD6C77X 949499562

EOD6C77Z 949499563

LOD6C77Z 949499565

Index energetické účinnosti 81.2

Třída energetické účinnosti A+

Spotřeba energie při standardním zatížení, konvenční ohřev	0.93 kWh/cyklus
Spotřeba energie při standardním zatížení, režim nuce-ného větráku	0.69 kWh/cyklus
Počet dutin 1
Zdroj tepla Elektrická energie
Hlasitost 72 l
Typ trouby Vestavná trouba
Hmotnost	EOD6C77V 33.1 kg
	EOD6C77X 33.4 kg
	EOD6C77Z 33.2 kg
	LOD6C77Z 32.4 kg

IEC/EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost – část 1: Rozsahy, trouby, parní trouby a grily - Metody měření výkonu.

14.2 Úspora energie

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

Ujistěte se, že jsou dvířka spotřebiče při jeho provozu zavřená. Během pečení neotvírejte dvířka spotřebiče příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě řádně uchyceno.

Pro účinnější úsporu energie používejte kovové nádobí.

Je-li to možné, spotřebič před pečením nepředehřívejte.

Připravujete-li několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce pečení s ventilátorem.

Zbytkové teplo

Ventilátor a osvětlení nadále pracují. Po vypnutí spotřebiče se na displeji zobrazuje zbytkové teplo. Toto teplo můžete využít k udržení teploty jídla.

Je-li doba pečení delší než 30 minut, snižte teplotu spotřebiče na minimum 3–10 minut před koncem pečení. Pečení bude pokračovat i nadále díky zbytkovému teplu uvnitř spotřebiče.

Zbytkové teplo můžete využít k ohřevu jiného jídla.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty. Na displeji se zobrazí ukazatel zbytkového tepla nebo teplota.

Pečení s vypnutým osvětlením

Při pečení vypněte osvětlení. Zapněte ho pouze tehdy, když ho skutečně potřebujete.

Vlhký horkovzduch

Tato funkce slouží k úspoře energie při pečení.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách. Osvětlení můžete znovu zapnout, ale omezíte tím předpokládanou úsporu energie.

15. STRUKTURA NABÍDKY

15.1 Nabídka

- zvolte pro zadání Nabídka.

Nabídka struktura
Podporované Vaření ✗	Čištění √	Nastavení ⚙️

Krok 1 Krok	2 Krok 3 Krok 4 Krok 5
		I
Zvolte Nabídka, Nastavení.	Potvrdte nastavení.	Zvolte nastavení.	Potvrdte nastavení.

Nastavení
O1 Denní čas Změnit O2 Displej	jas 1 - 5
O3 Tóny tlačítek 1 – Pípnutí	2 – Cvaknutí3 – Zvuk vy-pnutý	O4 H	asitost zv. signali-zace	1 - 4
O5 Pečicí sonda Krok 1 – Alarm	a vypnutí2 – Alarm	O6 Č	asovač Zap/Vyp
O7 Osvětlení Zap/Vyp O8 Rychlé	zahřátí Zap/Vyp
O9 Režim demo Aktivační	kód: 2468	O10 Verze software Kontrola
O11 Zrušit všechna nastavení	Ano/Ne

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem .Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

7.2 Küpsetusrežiimid

Tavalised küpsetusrežiimid

Navštívte našu stránku, kde nájdete:

Zaregistrujte si výrobok a využite tak ešte lepší servis:

www.registerelectrolux.com

1.2 Všeobecná bezpečnost'......572

2. BEZPEČNOSTNÉ POKYNY....573

2.1 Montáž....573

2.2 Zapojenie do elektrickej siete..... 574

2.3 Použitie....575

2.4 Starostlivost' a čistenie.... 576

2.5 Vnútorné osvetlenie....576

2.6 Servis....576

2.7 Likvidácia....577

3. INŠTALÁCIA....577

3.1 Zabudovanie....577

3.2 Upevnenie rúry k linke.... 578

4. POPIS VÝROBKU....579

5.1 Zasúvacie ovládače....580

5.2 Ovládací panel....580

1. PRED PRVÝM POUŽITÍM....581

6.1 Prvé čistenie.... 581

7.3 Poznámky k: Vlhký horúci vzduch....584

10.2 Automatické vypínanie....595

10.3 Chladiaci ventilátor.... 596

1. TIPY A RADY....596

11.1 Vlhký horúci vzduch....596

1.2 Všeobecná bezpečnost'

Celkový výkon (W) Čast' kábla ( mm^2 )
maximum 1 380 3 x 0.75
maximum 2 300 3 x 1
maximum 3 680 3 x 1.5

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

Pre koláče a piškótové koláče.

• Hlboký pekáč

- Teleskopické lišty

Ak chcete spotrebič použit', stlačte ovládač. Ovládač sa vysunie.

5.2 Ovládací panel

Senzorové polia ovládacieho panela Stláčajte						Otočte otočný ovládač
	[5YW6]		[5TYY]	[8YHW]
Časo-vač	Rýchle zohrie-vanie	Osve-tlenie rúry	Teplotná sonda	Potvrd'te nastavenia
Rúru zapnete zvolením funkcie ohrevu.
Rúru vypnete otočením ovládača funkcií ohrevu do polohy Vyp.

Pred prvým použitím prázdnu rúru vyčistite a nastavte čas:
			0:00Nastavte čas. Stlačte tlačidlo: OK

Spustit' varenie
Krok č. 1 Krok č. 2
☐	°C
Vyberte funkciu ohrevu.	Nastavte teplotu.Stlačte tlačidloOK.

Vyberte funkciu ohrevu.
Nastavte teplotu.
Stlačte tlačidlo
OK

7.3 Poznámky k: Vlhký horúci vzduch

Ked' funkcia skončí, skontrolujte, či je pokrm hotový.

Nastavenie: Časomer
Krok č. 1	Na displeji sa zobrazí:0:00[4CKS]	Krok č. 2 Krok č. 3
Stlačte tlačidlo: [IMAGE]		Nastavte funkciu Časomer	Stlačte tlačidlo: OK
[CAIT4]
Nastavenie: Čas prípravy
Krok č. 1 Krok č. 2		Na displeji sa zobrazí:0:00STOP	Krok č. 3 Krok č. 4
Vyberte funkciu ohrevu a nastavte teplotu.	Opakovane stlačte:		Nastavte čas va-renia.	Stlačte tlačidlo:OK.
i Časovač začne ihned' odpočítavat'.

Nastavenie: Odklad nastavenia času
Krok č. 1	Krok č. 2	Na displeji sa zobrazí: presný čas ŠTART	Krok č. 3	Krok č. 4	Na displeji sa zobrazí: --:-- STOP	Krok č. 5	Krok č. 6
Vyberte funkciu ohrevu.	Opakova-ne stlačte: ☐.		Nastavte čas spu-stenia.	Stlačte tlačidlo: OK.		Nastavte čas skonče-nia.	Stlačte tlačidlo: OK.
i Časovač začne odpočítavat' v nastavenom čase spustenia.

9. POUŽÍVANIE: PRÍSLUŠENSTVO

10.2 Automatické vypínanie

11.1 Vlhký horúci vzduch

Čistiace pro- striedky

Prednú stranu spotrebiča očistite handričkou z mikrovlákien namočenou v teplej vode s jemným čistiacim prostriedkom. Vyčistite a skontrolujte tesnenia dvierok okolo rámu dutiny.

Na čistenie kovových povrchov použite čistiaci roztok.

Škvrny vyčistite s miernym čistiacim prostriedkom. Neaplikujte ho na katalytické povrchy.

Vyčistite priehlbinu dutiny, aby ste odstránili zvyšky vodného kameňa po pečení s parou.

Rúru vyčistite s funkciou katalytické čistenie
Pred katalytickým čistením vyberte všetko príslušenstvo.
Krok č. 1 Krok č. 2 Krok č. 3
Zvolte Ponuka Čistenie√ a stlačte třkrát.	Po skončení čistenia zaznie zvukový signál. Rúra sa vypne.	Ked' rúra vychladne, vyčistite dutinu mäkkou vlhkou handričkou.
Trvanie: 1 h.Katalytický smalt je samočistiaci, nečistite ho handričkou.

Pred výmenou žiarovky v osvetlení:
Krok č. 1 Krok č. 2 Krok č. 3
Vypnite rúru. Počkajte, kým nebude rúra studená.	Rúru odpojte zo siete. Na dno dutiny položte hand-ričku.

Zadné osvetlenie

Komponenty
Problém Skontrolujte, či...
Osvetlenie je vypnuté. Vlhký horúci vzduch – je zapnuté.
Žiarovka nefunguje. Žiarovka je vypálená.
Teplotná sonda nefunguje. Konektor Teplotná sonda je plne zasunutý do zásuvky.
Tesnenie dvierok je poškodené. Rúru nepoužívajte. Obrát'te sa na autorizované servisné stredisko.

Chybové kódy
Displej zobrazuje... Skontrolujte, či...
Err C2 Vytiahli ste zástrčku Teplotná sonda zo zásuv-ky.
0:00 Došlo k výpadku napájania. Nastavte presný čas.
Ak sa na displeji zobrazí chybový kód, ktorý nie je v tabuľke, vypnite domovú poistku a reštartujte rúru. Ak sa chybový kód objaví znova, obrát'te sa na autorizované servisné stredisko.

Ak problém nedokážete odstránit' sami, kontaktujte vášho predajcu alebo autorizované servisné stredisko.

V záujme vyššej úspory energie použite kovový riad.

Ventilátor a osvetlenie budú nad'alej v činnosti. Ked spotrebič vypnete, na displeji sa zobrazí zvyškové teplo. Teplo môžete použit' na udržanie teploty jedla.

Pečenie s vypnutým osvetlením

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráně životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrát'te na obecný alebo mestský úrad.

MISLIMO NA VAS
