LOD6C77Z - Ahju ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Elektriahju sisseehitatav
Mark	Electrolux
Mudel	LOD6C77Z
Laius	596 mm
Kõrgus	594 mm
Sügavus	569 mm
Kasutatav maht	72 liitrit
Netomass	38 kg
Toide	230 V / 50 Hz
Ühendusvõimsus	3,6 kW
Energiaklass	A+
Funktsioonide arv	12
Peamised funktsioonid	Kuumaõhuringlus, grill, tavaline küpsetamine, soojendamine, sulatamine, pizza, aurufunktsioon
Kuumaõhuringlus	Jah, ventilaatoriga
Grill	Jah, grilliga
Enesepuhastusfunktsioon	Pürolüüs (katalüüs põhiversioonis)
Jahutussüsteem	Jahutusventilaator
Lapselukk	Jah, puutepaneeli lukk
Ohutuslüliti	Automaatne väljalülitus ukse avamisel
Ekraan	Puutetundlik TFT
Sisemise temperatuuri andur	Jah, termoandur komplektis
Sisevalgustus	Halogeenlamp 40 W
Teleskooprööpad	Jah, 2 taset komplektis
Paigaldusvõimalus	Jah, töötasapinna alla või kappi
Tootja garantii	24 kuud

Korduma kippuvad küsimused - LOD6C77Z ELECTROLUX

Kuidas seadistada taimerit Electrolux LOD6C77Z ahjus?

Taimeri seadistamiseks puudutage puutepaneelil kella ikooni, valige funktsioon taimer ja määrake soovitud aeg. Aja möödudes annab ahi helisignaali.

Kuidas lülitada sisse pürolüütiline enesepuhastusfunktsioon?

Eemaldage kõik tarvikud ahju sisemusest, sulgege uks, valige paneelilt programm Pürolüüs. Ahi soojeneb umbes 500°C-ni, põletades toidujäägid. Pärast tsükli lõppu ja jahtumist pühkige tuhk niiske lapiga.

Milline on optimaalne temperatuur biskviidi küpsetamiseks?

Soovitatav temperatuur on 160–180°C, kasutades funktsiooni kuumaõhuringlus. Küpseta 25–35 minutit, kontrolli tikuga. Ära ava ust esimese 20 minuti jooksul.

Kuidas vahetada sisevalgustuse pirni?

Ühendage ahi vooluvõrgust. Eemaldage lambi klaaskate, keerates seda vasakule. Vahetage pirn uue vastu, mille spetsifikatsioonid on: halogeenlamp 40 W, G9. Paigaldage kate tagasi ja ühendage ahi vooluvõrku.

Mida tähendab veakood Er02 ekraanil?

Veakood Er02 viitab temperatuurianduri probleemile. Proovige ahju lähtestada, ühendades see 5 minutiks vooluvõrgust lahti. Kui viga kordub, võtke ühendust teenindusega.

Kas ma võin ahjus kasutada alumiiniumfooliumi?

Jah, kuid ainult küpsetusplaadil, see ei tohi puudutada küttekehasid ega seinu. Ärge kasutage fooliumi ahju põhja katmiseks – see võib blokeerida õhuvoolu ja kahjustada seadet.

Kuidas kasutada termoandurit?

Sisestage andur liha sisse, ühendage pistik ahju pesasse. Valige funktsioon andur, määrake soovitud sisetemperatuur (nt 75°C sealiha puhul). Ahi lülitub ise välja, kui see temperatuur on saavutatud.

Kuidas puhastada ahju ust?

Kasutage niisket lappi ja õrna puhastusvahendit. Sisemiste klaaside jaoks soovitatakse söögisooda ja vee pastat. Vältige teravaid tööriistu. Mudelil LOD6C77Z saab ukse eemaldada põhjalikuks puhastamiseks.

Miks ahi ei kuumene?

Kontrollige, kas taimer ei ole seatud taimeri või lapseluku režiimi. Ühendage ahi 2 minutiks vooluvõrgust lahti ja ühendage uuesti. Kui probleem ei lahene, võib olla kahjustatud küttekeha või elektroonika – kutsuge teenindus.

Millised on ahju paigaldusmõõtmed?

Paigaldusniši mõõtmed: laius 560–564 mm, kõrgus 585–595 mm, sügavus min 550 mm. Soovitatav jätta seadme ümber umbes 5 mm tuulutusvahe. Täpsed mõõtmed leiate paigaldusjuhendist.

KASUTUSJUHEND LOD6C77Z ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

Täiendavate retseptide, näpunäidete ja törkeotsingu juhendi saamiseks laadige alla rakendus My Electrolux Kitchen.

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....163

2.4 Puhastus ja hooldus.... 168

2.5 Sisevalgustus....168

2.6 Hooldus....168

2.7 Körvaldamine....168

3. PAIGALDAMINE....169

3.1 Sisseehitamine.... 169
3.2 Seadme kinnitamine köögimööblisse....170

4. TOOTE KIRJELDUS....170

4.1 Üldine ülevaade....170
4.2 Lisatarvikud....171

5. KUIDAS SEADE SISSE JA VÄLJA LÜLITADA....171

5.1 Sisselükatavad nupud....171

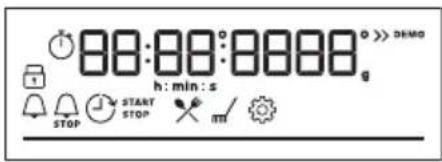

5.2 Juhtpaneel.... 171

6. ENNE ESIMEST KASUTAMIST...... 172

6.1 Esmane puhastamine....172
6.2 Algne eelkuumutamine.... 173

7. IGAPÄEVANE KASUTAMINE......173

7.1
Kuidas seadistada: Küpsetusrežiimid173
7.2 Küpsetusrežiimid.... 174
7.3 Märkused: Niiske küpsetus pöördõhuga....175
7.4 Kuidas seadistada: Juhendatud küpsetamine....176
7.5 Juhendatud küpsetamine......176

8. KELLA FUNKTSIOONID.... 182

8.1 Kella funktsioonid....182
8.2 Kuidas seadistada: Kella funktsioonid....182

9. KUIDAS KASUTADA: TARVIKUD......183

9.1 Tarvikute sisestamine....183

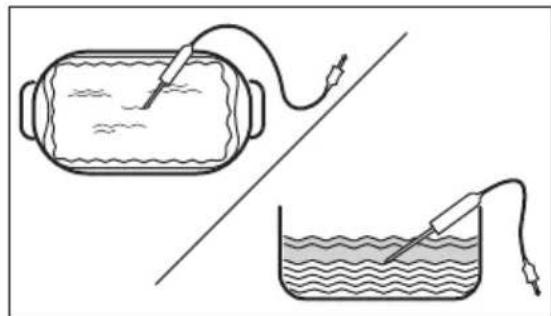

9.2 Toidusensor....184

10. LISAFUNKTSIOONID....186

10.1 Lukk.... 186
10.2 Automaatne väljalülitus....186
10.3 Jahutusventilaator....187

11. VIHJEID JA NÄPUNÄITEID.... 187

11.1 Niiske küpsetus pöördõhuga..... 187

11.2 Niiske küpsetus pöördöhuga – soovitatavad lisatarvikud....188
11.3 Küpsetustabelid testimisasutustele.... 189

12. PUHASTUS JA HOOLDUS.... 191

12.1 Märkused puhastamise kohta....191
12.2 Kuidas puhastada: Veesüvend..192

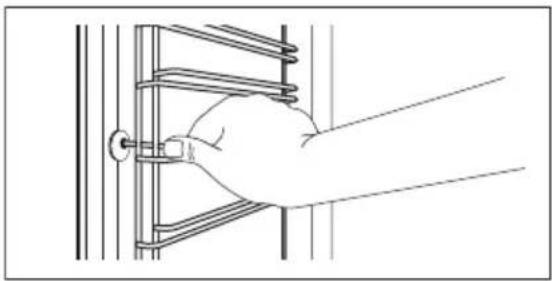

12.3 Kuidas eemaldada: restitoed / katalüutilised paneelid 192
12.4 Kuidas kasutada: Katalüütiline puhastus 192

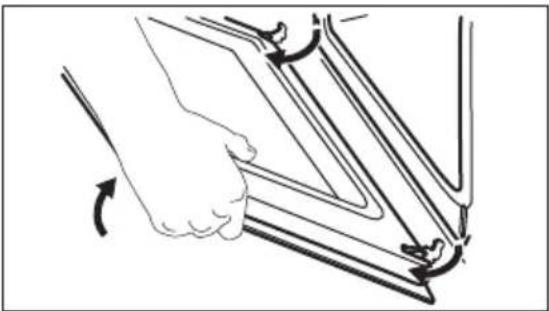

12.5 Kuidas eemaldada ja paigaldada: Uks....193
12.6 Kuidas asendada: lamp...... 195

13. VEAOTSING.... 196

13.1 Mida teha, kui.... 196
13.2 Hooldusandmed....197

14. ENERGIATÕHUSUS....197

14.1 Tooteinfo ja toote infoleht..... 197
14.2 Energia kokkuhoid.... 198

15. MENÜÜ STRUKTUUR....199

15.1 Menüü....199

16. JÄÄTMEKÄITLUS.... 200

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet

ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed ei mängiks seadmega ega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

• HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.
• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
- Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
- Kasutage ainult selle seadme jaoks soovitatud toidutermomeetrit (sisetemperatuuri andurit).
- Ahjuriiuli tugede eemaldamiseks tömmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
- Ärge kasutage seadme puhastamiseks aurupuhastit.
- Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tömmake seadet käepidemest.
• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne kõrgus (tööpinna all asuva kapi minimaalne kõrgus)	590 (600) mm
Kapi laius 560 mm
Kapi sügavus 550 (550) mm
Seadme esiosa kõrgus 594 mm
Seadme tagaosa kõrgus 576 mm
Seadme esiosa laius 595 mm
Seadme tagaosa laius 559 mm
Seadme sügavus 569 mm
Sisseehitatud seadme sügavus 548 mm
Sügavus avatud uksega 1022 mm
Ventilatsiooniava minimaalne suurus. Ava asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa-rempoolses nurgas	1500 mm
Kinnituskruvid 4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Köik elektriühendused peab teostama kvalifitseeritud elektrik.
• Seade peab olema maandatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse löpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.

• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.

• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvõimsus (W) Kaabli ristlõige ( mm^2 )
max 1380 3 x 0.75
max 2300 3 x 1
max 3680 3 x 1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui faasi- ja nullkaablid (sinine ja pruun kaabel).

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum öhk vöib vabaneda.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge avaldage avatud uksele survet.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:
  – ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
  – ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
  – ärge pange vett vahetult kuuma seadmesse.
  – ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.

• olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.

• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.
• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.
• Ärge puhastage katalüütilist emaili pesuainega.

2.5 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on möeldud edastama infot seadme tööoleku kohta. Need pole möeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.
• Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.7 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Juhtpaneel
2 Küpsetusrežiimide nupp
3 Ekraan
4 Juhtnupp
5 Kuumutuselement
6 Toidutermomeetri pesa
7 Lamp
8 Ventilaator
9 Veesüvend
10 Riiulitugi, eemaldatav
11 Riiuli asendid

4.2 Lisatarvikud

- Traatrest

Küpsetusnõudele, koogivormidele, praadidele.

- Küpsetusplaat

Kookide ja küpsiste jaoks.

- Grill-/küpsetuspann

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

• Toidusensor

Toidu küpsemisastme möötmiseks.

- Teleskoopsiinid

Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5. KUIDAS SEADE SISSE JA VÄLJA LÜLITADA

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Juhtpaneel

Juhtpaneeli sensorväljad Vajutage						Pöörake nup-pu
[AAHS]	[HEWA]		[BKWY]	OK
Taimer	Kiirkuu-mutus	Sise-val-gustus	Toiduter-momeeter	Kinnitage seaded
Valige küpsetusrežiim, et ahi sisse lülitada.
Keerake küpsetusrežiimide nupp väljas-asendisse, et ahi välja lülitada.

Kui küpsetusrežiimide nupp on väljas-asendis, läheb ekraan ooterežiimi.

Ekraan koos peamiste funktsioonidega.

Ekraani indikaatorid
[W307] Lukk	[28A8] Juhendatud küp-setamine	[184K] Puhastamine	Seaded	[WX6T] Kiirkuumutus
Taimeri in-dikaatorid:	[2708]	[1465] STOP	[2274]	[0806]

Edenemisriba – temperatuuri või aja jaoks. Kui ahi saavutab seatud temperatuuri, on riba täielikult pu-nane.

Auruküpsetuse indikaator	[y2YK]
Toidusensor indikaator

6. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Esmane puhastamine

Enne esimest kasutuskorda puhastage tühi ahi ja seadke aeg:
			0:00Seadke kellaaeg. Vajutage nuppuOK.

0:00

6.2 Algne eelkuumutamine

Eelkuumutage ahju enne esimest kasutamist.
1.samm	Eemaldage ahjust kõik tarvikud ja eemaldatavad restitoed.
2.samm	Valige maksimumtemperatuur funktsioonile:☐Laske ahjul 1 h töötada.
3.samm	Valige maksimumtemperatuur funktsioonile:☐Laske ahjul 15 min töötada.
i Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Tuulutage ruumi pärast seda toimingut.

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas seadistada: Küpsetusrežiimid

Alustage küpsetamist
1. samm 2. samm
	°C
Valige küpsetusrežiim.	Seadke temperatuur.Vajutage nuppuOK.

Auruküpsetus
Veenduge, et ahi on jahtunud.
1. samm 2. samm 3. samm 4. samm			Niiskuse tekitami-seks eelkuumutage tühja ahju 10 minu-tit.Pange toit ahju.
Kallake ahjuõõnsuse süvendisse kraa-nivett.	Seadke auru-kuumutuse funktsioon.	Seadke tem-peratuur.Vajutage nup-puOK.
i Ahjuõõnsuse süvendi maksimaalne maht on 250 ml. Küpsetamise ajal või siis, kui ahi on veel kuum, ei tohi ahjuõõnsuse süvendisse vett valada.

Kui auruküpsetus lõpeb:
1. samm 2. samm 3.	samm
Keerake küpsetusrežiimide nupp väljas-asendisse, et ahi välja lülitada.	Avage ettevaatlikult uks. Eralduv aur võib põhjustada naha-põletust.	Veenduge, et ahi on jahtunud. Eemaldage ahjuõõnsuse süvendist sinna jäänudvesi.

Küpsetusrežiim Kasutamine
Pöördõhk	Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks. Sead-ke temperatuur 20 – 40 °C madalamaks kui funktsiooniga Ülemine + alu-mine kuumutus.
Ülemine + alumine kuumutus	Ühel ahjutasandil küpsetamiseks ja röstimiseks.
SteamBake	Niiskuse lisamiseks küpsetamise ajal. Öige värvi ja krõbeda kooriku saavutamiseks. Toidu soojendamisel mahlasuse lisamiseks. Puu- ja köögiviljade säilitamiseks.
Pitsa funktsioon	Pitsa küpsetamiseks. Intensiivseks pruunistamiseks ja krõbeda põhja saavutamiseks.
Alumine kuumutus	Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks.
Külmutatud toi-duained	Kiirtoidu (nt friikartulite, kartuliviilude, kevadrullide) krõbestamiseks.
Niiske küpsetuspöördõhuga	Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasutamisel võib ahju sisemine temperatuur erineda valitud temperatuurist.Kasutatakse jääkkuumust. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "Igapäevane kasutamine", Märkused: Niiske küpsetuspöördõhuga.
Grill	Õhemate toidupalade grillimiseks ja leiva röstimiseks.
Turbogrill	Suurte kondiga liha- või linnulihatükkide röstimiseks ühel ahjutasandil.Gratineerimiseks ja pruunistamiseks.
Menüü	Menüüsse sisenemiseks: Juhendatud küpsetamine, Puhastamine, Sea-ded.

7.3 Märkused: Niiske küpsetus pöördöhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks vastavalt määrustele EL 65/2014 ja EL 66/2014. Testid vastavalt standardile EN 60350-1.

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Kasutades seda funktsiooni, lülitub lamp 30 sekundi pärast automaatselt välja.

Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7.4 Kuidas seadistada: Juhendatud küpsetamine

Iga selles alammenüüs oleva toidu juurde kuulub soovituslik funktsioon ja temperatuur. Saate reguleerida aega ja temperatuuri küpsetamise ajal.

Mõningate roogade puhul võite valmistami-seks kasutada ka järgmisi funktsioone.	Toidu küpsetamiskraad:
• Toidusensor • Väheküps	• Keskmine• Täisküps

Juhendatud küpsetamine – kasutage seda toidu kiireks valmistamiseks vaikesätetega:
1. samm 2. samm 3. samm 4. samm
Sisenege menüüsse. Valige Juhendatud küpsetamine. Vajuta-ge OK	Valige toit. Vajutage nuppu OK	Sisestage toit ahju. Kinnitage sätted.

7.5 Juhendatud küpsetamine

Selgitus
	Toidusensor saadaval. Pange Toidusensor toidu kõige paksemasse koh-ta.Kui toit saavutab seatud Toidusensor temperatuuri, lülitub ahi välja.
	Vee kogus aurufunktsiooni jaoks.
	Enne küpsetamist eelkuumutage ahju.
	Riiuli tasand.

Kui funktsioon lõpeb, kontrollige, kas toit on valmis.

Toit	Kaal Riiuli tasand/tarvik Kestus
Veiseliha
P1 Rostbiif, vä-heküps		1 – 1,5 kg; 4 – 5 cm pak-sused tükid	küpsetusplaatPraadige liha paar minutit kuumal pannil. Sisestage see ahju.	~ 40 min
P2 Rostbiif, pool-küps				~ 50 min
P3 Rostbiif, täis-küps				~ 60 min
P4 Steik, pool-küps		180 – 220 g tükid; 3 cm paksused viilud	toidu röstimine traatrestilPraadige liha paar minutit kuumal pannil. Sisestage see ahju.	~ 15 min
P5 Veiseliha rostbiif / hau-tatud veiseli-ha (ribiliha, si-setükk, läbi-kasvanud)		1,5 – 2 kg	toidu röstimine traatrestilPraadige liha paar minutit kuumal pannil. Lisage vedelikku. Sisestage see ahju.	~ 120 min
P6 Rostbiif, vä-heküps (aeg-lane küpseta-mine)		1 – 1,5 kg; 4 – 5 cm pak-sused tükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsalt soola ja värsket jahvatatud pipart. Praa-dige liha paar minutit kuumal pannil. Si-sestage see ahju.	~ 75 min
P7 Rostbiif, pool-küps (aeglane küpsetamine)				~ 85 min
P8 Rostbiif, täis-küps (aeglane küpsetamine)				~ 130 min
Toit	Kaal Riiuli tasand	/tarvik Kestus
P9 Filee, vähe-küps LTC*(aeglane küp-setamine)		0,5 – 1,5 kg;5 – 6 cmpaksusedtükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsaltsoola ja värsket jahvatatud pipart. Praadige liha paar minutit kuumal pannil. Si-sestage see ahju.	~75 min
P10 Filee, pool-küps (aeglaneküpsetamine)				~90 min
P11 Filee, täis-küps (aeglaneküpsetamine)				~120 min
Vasikaliha
P12 Röstitud vasi-kaliha (nt aba-tükk)		0,8 – 1,5 kg;4 cm paksu-sed tükid	toidu röstimine traatrestilKasutage oma lemmikvürtse. Lisage ve-delikku. Röstpraad, kaetud.	~80 min
Sealiha
P13 Röstitud sea-kael või aba-tükk		1,5 – 2 kg	toidu röstimine traatrestilPöörake liha poole küpsetusaja möödu-des.	~120 min
P14 Rebitud seali-ha (aeglanetoiduvalmista-mine)		1,5 – 2 kg	küpsetusplaatKasutage oma lemmikvürtse. Pöörake li-ha poole küpsetusaja möödudes, et saa-vutada ühtlane pruunistumine.	~215 min
P15 Seljatükk,värske		1 – 1,5 kg; 5–6 cm pak-sused viilud	toidu röstimine traatrestilKasutage oma lemmikvürtse.	~55 min
P16 Searibid 2 – 3 kg; ka-sutage too-reid, 2 – 3cm paksu-seid searibi-sid			ahjupannLisage vedelikku, et katta nõu põhi. Pöö-rake liha poole küpsetusaja möödudes.	90 min
Lammas(DATH)
P17	Tallekoot, luu-dega	1,5 – 2 kg; 7 – 9 cm pak-sused tükid		~ 130 min
Linnuliha
P18	Kana, terve 1 – 1,5	kg;värské	200 ml; vormiroog küp-setusplaadilKasutage oma lemmikvürtse. Pöörake kana poole küpsetusaja möödudes, et saavutada ühtlane pruunistumine.	~ 60 min
P19	Pool kana 0,5 – 0,8	kg		~ 40 min
P20	Kanarind 180 – 200	g tükid		~ 25 min
P21	Kanakoivad,värsked	-		~ 30 min
P22	Part, terve 2 – 3 kg			~ 100 min
P23	Hani, terve 4 – 5 kg			~ 110 min
Muu
P24	Pikkpoiss 1 kg			~ 60 min
Fish
P25 Terve kala, grillitud		0,5 – 1 kg kala kohta	Täitke kala võiga ning kasuta oma lemmikvürtse ja -ürte.	~30 min
P26 Kalafilee -			Kasutage oma lemmikvürtse.	20 min
Magusad küpsetised/magustoidud
P27 Juustukook -				90 min
P28 Ōunakook -				60 min
P29 Ōunakook -				40 min
P30 Ōunapirukas -				60 min
P31 Šokolaadi-koogikesed		2kg		30 min
P32 Šokolaadi-muffinid		-		30 min
P33 Pätsikook -				50 min
Köögiviljatoidud/lisandid
P34 Küpsetatud kartulid		1 kg	Pange terved koorimata kartulid küpsetusplaadile.	50 min
P35 Viilud 1 kg			Kasutage oma lemmikvürtse. Lõigake kartulid tükkideks.	35 min
P36	Grillitud köö-giviljasegu	1 – 1,5 kg	3; küpsetuspaberiga vooderdatud küpsetusplaat Kasutage oma lemmikvürtse. Lõigake köögiviljad tükkideks.	30 min
P37	Kroketid, kül-mutatud	0,5 kg	3; küpsetusplaat	25 min
P38	Kartulipallike-sed, külmuta-tud	0,75 kg	3; küpsetusplaat	25 min
Gratäänid, leib ja pitsa
P39	Liha/köögivil-ja lasanje kui-vade nuudli-plaatidega	1 – 1,5 kg	2; vormiroog traatrestil	45 min
P40	Kartuligratään (toored kartu-lid)	1 – 1,5 kg	1; vormiroog traatrestil Pöörake toitu poole küpsetusaja möödu-des.	50 min
P41	Värske pitsa, öhuke	-	2; 100 ml; küpsetuspaberiga vooderdatud küpsetusplaat	15 min
P42	Värske pitsa, paks	-	2; küpsetusplaat vooderdatud küpsetuspaberiga	25 min
P43	Quiche -		2; küpsetusvorm traatrestil	45 min
P44	Baguette/ciabatta/sai	0,8 kg	3; 150 ml; küpsetuspaberiga vooderdatud küpsetusplaat Saia küpsetamiseks on vaja rohkem ae-ga.	30 min
P45	Täisteraleib/rukkileib/täis-teraline must leib leivapan-nil	1 kg	2; 150 ml; küpsetuspaberiga vooderdatud liküpsetusplaat/ traa-trest	45 min

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kella funktsioon Kasutamine
[SD47]	Minutilugeja. Kui taimer jõuab lõpule, kõlab signaal.
[BC8H]	Küpsetusaeg. Kui taimer jõuab lõpule, kõlab signaal ja küpsetusrežiim lõpetab töö.
	Viivitusaeg. Algusaja ja/või küpsetusaja lõpu edasilükkamiseks.
	Uptimer. Maksimumaeg on 23 h 59 min. See funktsioon ei mõjuta ahju tööd.Uptimer sisse ja välja lülitamiseks valige: Menüü, Seaded.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaaeg
1. samm 2. samm 3. samm
Kellaaja muutmiseks sisenege menüüsse ja valige Sätted, Kellaaeg.	Seadke kell.	Vajutage: OK

Kuidas seadistada: Minutilugeja
1. samm	Näidikul ku-vatakse: 0:00	2. samm 3. samm
Vajutage:		SeadkeMinutilugeja	Vajutage: OK
i Taimer alustab kohe pöördloendust.
Kuidas seadistada: Küpsetusaeg
1. samm 2. samm	Näidikul kuva-takse:0:00STOP	3. samm 4. samm
Valige küpsetus-režiim ja seadke temperatuur.	Vajutage kordu-valt: [IMAGE]
		Seadke küpse-tusaeg.	Vajutage: OK
i Taimer alustab kohe pöördloendust.

Kuidas seadistada: Viivitusaeg
1. samm	2. samm	Ekraanil kuva-takse:kella-aegSTART	3. samm 4.	samm	Näidikul kuvatak-se:--:--STOPP	5. samm 6.	samm
Seadke küpse-tusre-žiim.	Vajutage korduvalt:○.		Seadke algus-aeg.	Vajutage:OK.		Seadke lõppaeg.	Vajuta-ge:OK
i Taimer alustab kindlal algusajal pöördloendust.

9. KUIDAS KASUTADA: TARVIKUD

9.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

Traatrest:Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.
Küpsetusplaat / Sügav pann:Lükake ahjurest riiuliraami juhtsoonte va-hele.
Traatrest, Küpsetusplaat / Sügav pann:Lükake plaat restitugede juhikutesse ja traatrest selle kohal olevatesse juhikutes-se.

9.2 Toidusensor

Toidusensor- mõõdab toidu sisetemperatuuri.

Saadaval on kaks temperatuurisätet:
[czyt]	[2526]
Ahju temperatuur.	Toidu sisetemperatuur.

Parimateks küpsetustulemusteks:
Toiduained peaksid olema toatemperatuuril.	– mitte kasutada vedelate toitude puhul.	– küpsetamise ajal peab see olema toidu sees.

Kuidas kasutada: Toidusensor

1. samm	Lülitage ahi sisse.
2. samm	Seadke küpsetusrežiim ja ahju temperatuur, kui see on vajalik.
3. samm	Sisestamine: Toidusensor.
Liha, linnuliha ja kala Vormiroog
Suruge Toidusensor ots liha või kala keskos-sa, kõige paksemasse kohta. Jälgige, et Toi-dusensor oleks vähemalt 3/4 ulatuses toidusees.		Sisestage.Toidusensor ots täpselt vormiroa kes-kossa. Toidusensor peaks üpsemise ajal püsima ühes kohas paigal. Kasutage selleks mõnda tah-kemat koostisainet. Kasutage küpsetusnõu äärist Toidusensorsilikoonist käepideme kinnitamiseks. Toidusensor ots ei tohiks puudutada küpsetus-nõu põhja.
4. samm	Lükake Toidusensor ahju esiosas olevasse pessa.Näidiku kuvatakse praegune temperatuur: Toidusensor.
5. samm
6. samm	OK– vajutage kinnitamiseks.Kui toit saavutab seatud temperatuuri, kostab helisignaal. Võite toiduvalmistamise lõ-petada või seda jätkata, et veenduda toidu valmimises.
7. samm	Eemaldage Toidusensor pistik pesast ja tõstke toit ahjust välja. HOIATUS!Põletusoht: Toidusensor võib olla väga tuline. Olge ettevaatlik, kuiselle välja võtate ja toidu seest eemaldate.

10. LISAFUNKTSIOONID

10.1 Lukk

See funktsioon hoiab ära seadmefunktsiooni tahtmatu muutmise.
Lülitage see sisse, kui seade töötab – seatud küpsetamine jätkub, juhtpaneel on lukustatud.Lülitage see sisse, kui seade on väljas – seda ei saa sisse lülitada, juhtpaneel on lukustatud.
	OK– funktsiooni sisse lülitamiseks vajutage ja hoidke.Kostab signaal.	OK– funktsiooni välja lülitamiseks vajutage ja hoidke.
3 x vilgub, kui lukustus on sisse lülitatud.

10.2 Automaatne väljalülitus

Turvakaalutlustel lülitub ahi mõne aja pärast välja, kui küpsetusrežiim töötab ja te ühtegi sätet ei muuda.

(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – maksimum 3

Automaatne väljalülitus ei tööta funktsioonidega: Sisevalgustus, Toidusensor, Viivitusaeg.

10.3 Jahutusventilaator

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

11. VIHJEID JA NÄPUNÄITEID

11.1 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

		(°C) (min)
Magusad rullid, 16 tükki	küpsetusplaat või rasva-pann	180 2 20 - 30
Rullid, 9 tükki küpsetusplaat või rasva-pann		180 2 30 - 40
Pitsa, külmutatud, 0,35 kg	ahjurest 220 2 10 - 15
Rullbiskviit küpsetusplaat või rasva-pann		170 2 25 - 35
Šokolaadikook küpsetusplaat või rasva-pann		175 3 25 - 30
Suflee, 6 tükki keraamilised ahjuvormid traatrestil		200 3 25 - 30
Biskviittaignast põhi	pirukavorm traatrestil 180 2	15 - 25
Victoria võileib ahjuvorm ahjurestil 170 2 40 - 50
Pošeeritud kala, 0,3 kg	küpsetusplaat või rasva-pann	180 3 20 - 25
Terve kala, 0,2 kg	küpsetusplaat või rasva-pann	180 3 25 - 35
Kalafilee, 0,3 kg pitsaplaat traatrestil 180 3 25 - 30
Pošeeritud liha, 0,25 kg	küpsetusplaat või rasva-pann	200 3 35 - 45
Šašlõkk, 0,5 kg küpsetusplaat või rasva-pann		200 3 25 - 30
Küpsised, 16 tük-ki	küpsetusplaat või rasva-pann	180 2 20 - 30
Makroonid, 24 tükki	küpsetusplaat või rasva-pann	180 2 25 - 35
Muffinid, 12 tükki küpsetusplaat või rasva-pann		170 2 30 - 40
Soolased kondii-tritooted, 20 tükki	küpsetusplaat või rasva-pann	180 2 25 - 30
Muretaignaküpsi-sed, 20 tükki	küpsetusplaat või rasva-pann	150 2 25 - 35
Koogikesed, 8 tükki	küpsetusplaat või rasva-pann	170 2 20 - 30
Köögiviljad, po-šeeritud, 0,4 kg	küpsetusplaat või rasva-pann	180 3 35 - 45
Vegan-omlett pitsaplaat traatrestil 200 3 25 - 30
Vahemerepära-sed köögiviljad, 0,7 kg	küpsetusplaat või rasva-pann	180 4 25 - 30

11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Pitsapann	Küpsetusnõu	Portsjoninõu	Pirukavorm
Tume, mittepeegelduv 28 cm läbimõõduga	Tume, mittepeegelduv 26 cm läbimõõduga	Keraamiline 8 cm läbi-mõõduga, 5 cm kõrged	Tume, mittepeegelduv 28 cm läbimõõduga

11.3 Küpsetustabelid testimisasutustele

Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

				(°C) (min)
Väikesed koo-gid, 20tk plaadil	Ülemine + aluminekuumutus	Küpsetus-plaat	3 170 20 - 30 -
Väikesed koo-gid, 20tk plaadil	Pöördõhk Küpsetus-plaat		3 150 -	160	20 - 35 -
Väikesed koo-gid, 20tk plaadil	Pöördõhk Küpsetus-plaat		2 ja 4 150 -	160	20 - 35 -
Öuna-kook, 2vormis∅ 20 cm	Ülemine + aluminekuumutus	Traatrest 2	180 70 - 90 -
Õuna-kook, 2 vormis ∅ 20 cm	Pöördõhk Traatrest 2 160	70 - 90 -
Tordipõ-hi, 26 cm koo-givormis	Ülemine + alumine kuumutus	Traatrest 2	170 40 - 50 E	elsoojendage		ahju 10 minutit.
Tordipõ-hi, 26 cm koo-givormis	Pöördõhk Traatrest 2 160	40 - 50 E	elsoojendage			ahju 10 minutit.
Tordipõ-hi, 26 cm koo-givormis	Pöördõhk Traatrest 2 ja 4	160 40 - 60 E	elsoojendage			ahju 10 minutit.
Liiva-küpsi-sed	Pöördõhk Küpsetus-plaat	3 140 -	150	20 - 40 -
Liiva-küpsi-sed	Pöördõhk Küpsetus-plaat	2 ja 4 140 -	150	25 - 45 -
Liiva-küpsi-sed	Ülemine + alumine kuumutus	Küpsetus-plaat	3 140 -	150	25 - 45 -
Röst-leib/-sai, 4-6 tk	Grill Traatrest	4 max 2-3 minu-			tit ühelt poolt; 2-3 minutit teiselt poolt	Eelsoojendage ahju 3 minutit.
Veiseli-haburger, 6 tk,0,6 kg	Grill Ahjurest	ja rasva-pann	4 max 20 - 30 Pange ahjurest			neljandale ahjuta-sandile ja rasva-pann kolmandale tasandile. Keerake toitu poole küp-setusaja möödu-misel.Eelsoojendage ahju 3 minutit.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusva-hendid	Puhastage seadme esikülge mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga. Kontrollige ja puhastage ahjuõõnsuse raami ümber olevat tihen-dit.
	Metallpindadel kasutage puhastusvahendi lahust.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Ärge ka-sutage seda katalüütilisel pinnal.

Igapäevane kasutamine

Igapäevane kasutamine	Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süttimise.
	Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. Kondenseerumise vähendamiseks laske seadmel enne küpsetamist 10 minutit töötada. Ärge jätke toitu seadmesse kauemaks seisma kui 20 minutit. Kuivatage pärast kasutamist seadme sisemus mikrokiudlapiga.

Lisatarvikud

Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvi- kuid nõudepesumasinas.

Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas puhastada: Veesüvend

Puhastage ahjuõõnsuse süvendit, et eemaldada lubjasettejäägid pärast auruküpsetust.

1. samm 2. samm 3.	samm
Kallake 250 ml vett ahju põh-jas olevasse süvendisse. Ka-sutage max 6%-list ilma lisanditeta äädikat.	Laske 30 minuti jooksul äädi-kal lubjasettejäägid toatemperatuuril lahustada.	Puhastage ahjuõõnsus sooja vee ja lahja pesuvahendiga.
Funktsiooni seadmine: SteamBake puhastage ahju iga 5 – 10 küpsetustsükli järel.

12.3 Kuidas eemaldada: restitoed / katalüutilised paneelid

Ahju puhastamiseks eemaldage restitoed / katalüutilised paneelid.

1. sam m	Lülitage ahi välja ja oodake, ku-ni see on jahtunud.
2. sam m	Tõmmake ahjuriuli tugede esio-sa külgseina küljest lahti. Hoid-ke restitugede tagaosa ja kata-lüütilist paneeli paigal. Katalüü-tilised paneelid ei ole ahjuseina küljes kinni. Restitugede eemal-damisel võivad need välja kuk-kuda.
3. sam m	Tõmmake ahjuresti toe tagaosa külgseina küljest lahti ja eemal-dage.
4. sam m	Asetage ahjuresti toed tagasi vastupidises järjekorras.Teleskoopsiinidel olevad kinni-tustihtvtid peavad olema suuna-tud ettepoole.

12.4 Kuidas kasutada: Katalüütiline puhastus

Ahjuõõnsuses asuvad katalüutilised paneelid. Katalüüsipaneelid imavad katalüüsi käigus rasva.

Katalüütilise kihi laigud või värvimuutused ei avalda mõju puhastamisele.

Ahju puhastamine katalüütilisel meetodil
Enne katalüütilist puhastamist eemaldage köik tarvikud.
1. samm 2. samm 3. samm
Valige Menüü Puhastami-ne ja vajutage kolm korda nuppu OK.	Kui puhastamine löpeb, kostab helisignaal. Ahi lülitub välja.	Kui ahi on jahtunud, puhas-tage sisemust niiske ja pehme lapiga.
Kestus: 1 h.Katalüütiline email on isepuhastuv, ärge puhastage seda lapiga.

12.5 Kuidas eemaldada ja paigaldada: Uks

Ahjuuksel on kolm klaaspaneeli. Puhastamiseks saate ahjuukse ja seesmised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi kogu peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. samm	Avage uks täielikult ja leidke üles uk-se paremal poolel asuv hing.
2. samm	Kasutage kruvikeerajat, et parem-poolse hinge hoob üles tõsta ja lõpuni keerata.
3. samm	Leidke üles ukse vasakul poolel asuv hing.
4. samm	Tõstke vasaku hinge hoob täiesti üles ja keerake seda.
5.samm	Sulgege ahjuuks poole peale esimes-se avamisasendisse. Seejärel töm-make ust ettepoole ja tõstke oma ko-halt ära.
6.samm	Asetage uks tasasele pehme riidega kaetud pinnale.
7.samm	Võtke mölemalt poolt ukseliistu (B) ülemistest servadest kinni ja suruge sissepoole, et vabastada kinnitusna-ga.
8.samm	Eemaldamiseks tömmake ukseliistu ettepoole.
9.samm	Võtke kinni ukse klaaspaneelide üle-misest servast ja tömmake need üks-haaval ettevaatlikult välja. Alustage pealmisest paneelist. Jälgige, et klaas libiseks hoidikutest täielikult välja.
10.samm	Puhastage klaaspaneele seebiveega. Kuivatage klaaspaneele hoolikalt. Är-ge peske terakomplekti nõudepesu-masinas.
11.samm	Pärast puhastamist paigutage klaas-paneel ja ahjuuks tagasi kohale.

Veenduge, et asetate klaaspaneelid tagasi öiges järjekorras (A ja B). Otsige klaaspaneeli pinnalt üles sümbol või kiri; iga klaaspaneel on erinev, et teha lahtivõtmine ja tagasipanek kergemaks.

Ukseliistu õigel paigaldamisel kostab klõps. Veenduge, et paigaldate keskmise klaaspaneeli oma kohale õigesti.

12.6 Kuidas asendada: lamp

HOIATUS!

Elektrilöögi oht!

Lamp võib olla kuum.

Enne lambi vahetamist:
1. samm 2. samm 3.	samm
Lülitage ahi välja. Oodake, ku-ni ahi on jahtunud.	Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie.

Tagumine lamp

1. sam m	Klaaskatte eemaldamiseks keerake seda.
2. sam m	Puhastage klaaskate.
3. sam m	Asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. sam m	Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Ahi ei lülitu sisse või ei kuumene
Probleem Kontrollige, kas:
Ahju ei saa käivitada või kasutada. Ahi ei ole õigesti elektrivõrku ühendatud.
Ahi ei kuumene. Väljalülitusautomaatika on deaktiveeritud.
Ahi ei kuumene. Kaitse ei ole vallandunud.
Ahi ei kuumene. Lukk on väljas.

Komponendid
Probleem Kontrollige, kas:
Lamp on välja lülitatud. Niiske küpsetus pöördõhuga – on sisse lülitatud.
Lamp ei tööta. Lamp on läbi põlenud.
Toidusensor ei tööta. Toidusensorpistik on täielikult pesasse lükatud.
Uksetihend on katki. Ärge kasutage ahju. Võtke ühendust volitatud teeninduskeskusega.

Veakoodid
Ekraanil kuvatakse... Kontrollige, kas:
Err C2 Olete Toidusensor pistiku pesast eemaldanud.
0:00 Toimus elektrikatkestus. Seadke kellaaeg.
Kui ekraanil kuvatakse veakood, mida tabelis ei leidu, lülitage kaitse välja ja sisse, et ahi taaskäivitada. Kui veakood ilmub uuesti, pöörduge volitatud teeninduskeskuse poole.

Puhastamine
Probleem Kontrollige, kas:
Vesi valgub ahjuõõnsuse süvendist välja. Ahjuõõnsuse süvendis on liiga palju vett.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:
Mudel (MOD.)
Tootenumber (PNC)
Seerianumber (S.N.)

14. ENERGIATÕHUSUS

14.1 Tooteinfo ja toote infoleht

Tarnija nimi Electrolux
Mudeli tunnus	EOD6C77V 949499564EOD6C77X 949499562EOD6C77Z 949499563LOD6C77Z 949499565
Energiatõhususe indeks 81.2
Energiatõhususe klass A+
Energiatarve standardse koormusega, tavarežiim 0.93 kWh/tsükkel
Energiatarve standardse koormusega, ventilaatoriga re-žiim	0.69 kWh/tsükkel
Kambrite arv 1
Soojusallikas Elekter
Helitugevus 72 l
Ahju tüüp Integreeritud ahi
Mass	EOD6C77V 33.1 kg
	EOD6C77X 33.4 kg
	EOD6C77Z 33.2 kg
	LOD6C77Z 32.4 kg

IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse möötmise meetodid.

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördöhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Jääkkuumus

Ventilaator ja valgusti jäävad sisselülitatuks. Ahju väljalülitamisel kuvatakse ekraanil

jääkkuumuse näit. Seda soojust saab kasutada toidu soojashoidmiseks.

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja löppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Ekraanile ilmub jääkkuumuse indikaator või temperatuurinäit.

Küpsetamine väljalülitatud valgustiga

Lülitage küpsetamise ajaks valgusti välja. Pange see põlema ainult siis, kui vaja.

Niiske küpsetus pöördöhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

Selle funktsiooni kasutamisel lülitub lamp automaatselt 30 sekundi pärast välja. Lambi võib soovi korral sisse lülitada, kuid see vähendab eeldatavat energiakokkuhoidu.

15. MENÜÜ STRUKTUUR

15.1 Menüü

- valige, et sisestada Menüü.

Menüü struktuur
Juhendatud küpsetamine ✗	Puhastamine √	Seaded ⚙️

1. samm 2. samm 3. samm 4. samm 5. samm
Valige Menüü, Seaded.	Kinnitage sätted.	Valige säte. Kinnitage sätted.		Reguleerige väärtust ja vaju-tage nuppu OK

Seaded
O1 Kellaaeg Muuda O2 Ekraani	heledus 1 - 5
O3 Nuputoonid 1 - Piiks	2 - Klöps3 - Heli väl-jas	O4 Helitugevus 1 - 4
O5 Toidusensor Toiming 1 - Alarm ja stopp2 - Alarm	O6 Uptimer Sees/Väljas
O7 Sisevalgustus Sees/Väljas O8 Kiirkuumutus	Sees/Väljas
O9	Demorežiim Aktiveerimis-	kood: 2468	O10	Tarkvaraversioon Kontrollida
O11	Taasta tehaseseaded Jah/ei

16. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

ΣΑΣ ΣΚΕΦΤΟΜΑΣΤΕ
