Typ produktu	Piekarnik do zabudowy elektryczny
Marka	Electrolux
Model	LOD6C77Z
Szerokość	596 mm
Wysokość	594 mm
Głębokość	569 mm
Pojemność użytkowa	72 litry
Masa netto	38 kg
Zasilanie	230 V / 50 Hz
Moc przyłączeniowa	3,6 kW
Klasa energetyczna	A+
Liczba funkcji	12
Funkcje główne	Termoobieg, grill, pieczenie konwencjonalne, podgrzewanie, rozmrażanie, pizza, funkcja pary
Termoobieg	Tak, z wentylatorem
Grill	Tak, z opiekaczem
Funkcja samooczyszczania	Piroliza (kataliza w wersji podstawowej)
System chłodzenia	Wentylator chłodzący
Blokada przed dziećmi	Tak, blokada panelu dotykowego
Wyłącznik bezpieczeństwa	Automatyczne wyłączenie przy otwarciu drzwi
Wyświetlacz	Dotykowy TFT
Czujnik temperatury wewnętrznej	Tak, sonda termiczna w zestawie
Oświetlenie wnętrza	Żarówka halogenowa 40 W
Prowadnice teleskopowe	Tak, 2 poziomy w zestawie
Możliwość zabudowy	Tak, pod blatem lub w słupie
Gwarancja producenta	24 miesiące

Często zadawane pytania - LOD6C77Z ELECTROLUX

Jak ustawić timer w piekarniku Electrolux LOD6C77Z?

Aby ustawić timer, dotknij ikony zegara na panelu dotykowym, wybierz funkcję minutnik i ustaw żądany czas. Po upływie czasu piekarnik wyemituje sygnał dźwiękowy.

Jak włączyć funkcję samooczyszczania pirolitycznego?

Usuń wszystkie akcesoria z wnętrza piekarnika, zamknij drzwi, wybierz program Piroliza na panelu. Piekarnik nagrzeje się do ok. 500°C, spalając resztki jedzenia. Po zakończeniu cyklu i ostygnięciu wytrzyj popiół wilgotną szmatką.

Jaka jest optymalna temperatura do pieczenia ciasta biszkoptowego?

Zalecana temperatura to 160–180°C przy użyciu funkcji termoobieg. Piecz przez 25–35 minut, sprawdzając patyczkiem. Pamiętaj, aby nie otwierać drzwi w pierwszych 20 minutach.

Jak wymienić żarówkę oświetlenia wnętrza?

Odłącz piekarnik od zasilania. Zdejmij szklaną osłonę lampy, odkręcając ją w lewo. Wymień żarówkę na nową o parametrach: halogenowa 40 W, G9. Załóż osłonę i podłącz piekarnik.

Co oznacza błąd Er02 na wyświetlaczu?

Kod błędu Er02 wskazuje na problem z czujnikiem temperatury. Spróbuj zresetować piekarnik, odłączając go od zasilania na 5 minut. Jeśli błąd się powtarza, skontaktuj się z serwisem.

Czy mogę używać folii aluminiowej w piekarniku?

Tak, ale tylko na blasze do pieczenia, nie może dotykać grzałek ani ścianek. Nie używaj folii do przykrywania dna piekarnika – może to zablokować przepływ powietrza i uszkodzić urządzenie.

Jak korzystać z sondy termicznej?

Włóż sondę do mięsa, podłącz wtyczkę do gniazda w piekarniku. Wybierz funkcję sonda, ustaw żądaną temperaturę wewnętrzną (np. 75°C dla wieprzowiny). Piekarnik automatycznie wyłączy się po osiągnięciu tej temperatury.

Jak wyczyścić drzwi piekarnika?

Użyj wilgotnej ściereczki z delikatnym detergentem. Do szyb wewnętrznych zaleca się pastę z sody oczyszczonej i wody. Unikaj ostrych narzędzi. W modelu LOD6C77Z drzwi można zdemontować w celu dokładnego czyszczenia.

Dlaczego piekarnik nie grzeje?

Sprawdź, czy programator nie jest ustawiony w tryb minutnik lub blokada rodzicielska. Odłącz piekarnik na 2 minuty i podłącz ponownie. Jeśli problem nie ustąpi, możliwe jest uszkodzenie grzałki lub elektroniki – wezwij serwis.

Jakie są wymiary piekarnika potrzebne do zabudowy?

Wymiary niszy zabudowy: szerokość 560–564 mm, wysokość 585–595 mm, głębokość min. 550 mm. Zaleca się pozostawienie szczeliny wentylacyjnej ok. 5 mm wokół urządzenia. Dokładne wymiary znajdziesz w instrukcji montażu.

INSTRUKCJA OBSŁUGI LOD6C77Z ELECTROLUX

PL Instrukcja obsługi 404

RO Manual de utilizare 445

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie.

Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

Więcej przepisów, wskazówek i rozwiązań problemów znajdziesz w aplikacji My Electrolux Kitchen.

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.

Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.

Informacje można znaleźć na tabliczce znamionowej.

⚠️ Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa

i Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA.... 405

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych.....406

1.2 Ogólne zasady bezpieczeństwa.. 406

1. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.... 408

2.1 Instalacja....408

2.2 Podłączenie elektryczne......409

2.3 Sposób używania......410

2.4 Konserwacja i czyszczenie......410

2.5 Oświetlenie wewnętrzne......411

2.6 Serwis....411

2.7 Utylizacja.... 411

1. INSTALACJA......411

3.1 Zabudowa....412

3.2 Mocowanie piekarnika do szafki..413

1. OPIS URZĄDZENIA......413

4.1 Ogólne informacje......413

5.1 Chowane pokrętła sterujące...... 414
5.2 Panel sterowania.... 414

6. PRZED PIERWSZYM UŻYCIEM...... 415

6.1 Czyszczenie wstępne...... 416
6.2 Wstępne nagrzewanie.... 416

7. CODZIENNA EKSPLOATACJA......416

7.1 Jak ustawić: Funkcje pieczenia... 416
7.2 Funkcje pieczenia....417
7.3 Uwagi dotyczące funkcji: Termoobieg wilgotny....419
7.4 Jak ustawić: Gotowanie wspomagane...... 419
7.5 Gotowanie wspomagane...... 420

8. FUNKCJE ZEGARA.... 425

8.1 Funkcje zegara.... 425
8.2 Jak ustawić: Funkcje zegara......426

9. SPOSÓB UŻYCIA: AKCESORIA......427

9.1 Wkładanie akcesoriów......427
9.2 Termosonda....428

10. DODATKOWE FUNKCJE......430

10.1 Blokada....430
10.2 Automatyczne wyłączanie...... 430
10.3 Wentylator chłodzący......431

11. WSKAZÓWKI I PORADY.... 431

11.1 Termoobieg wilgotny......431

11.2 Termoobieg wilgotny – zalecane akcesoria....432
11.3 Tabele pieczenia na potrzeby ośrodków przeprowadzających testy.433

12. KONSERWACJA I CZYSZCZENIE.....435

12.1 Uwagi dotyczące czyszczenia... 435
12.2 Sposób czyszczenia: Wnęka komory....436
12.3 Sposób wyjmowania: Prowadnice blach / panele katalityczne .....436
12.4 Obsługa urządzenia: Czyszczenie katalityczne .....437
12.5 Sposób demontażu i montażu: Drzwi....437
12.6 Sposób wymiany: Oświetlenie...439

13. ROZWIAZYWANIE PROBLEMÓW..... 440

13.1 Co zrobić, gdy......440
13.2 Dane serwisowe.... 441

14. EFEKTYWNOŚĆ ENERGETYCZNA.....441

14.1 Informacje o produkcie i Karta produktu*...... 441
14.2 Oszczędzanie energii.... 442

15. STRUKTURA MENU....443

15.1 Menu....443

16. OCHRONA ŚRODOWISKA......444

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.
• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

- Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

- Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach,

gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

- Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach.

- Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

- Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.

- Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

- OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.

- OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy uważać, aby nie dotknąć grzałek ani powierzchni komory urządzenia.

- Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

- Należy stosować wyłącznie termosondę zalecaną do danego modelu urządzenia.

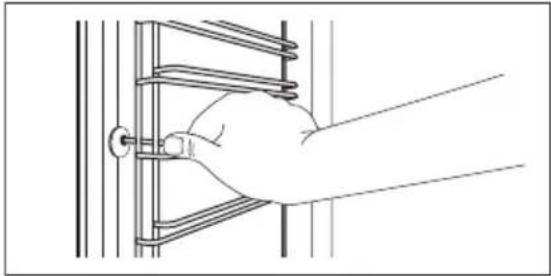

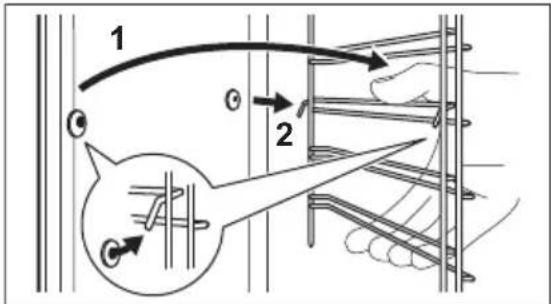

- Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.

- Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

- Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Nigdy nie ciągnąć urządzenia za uchwyt.
• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.
• Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym.

Minimalna wysokość szafki (minimalna wysokość szafki pod blatem)	590 (600) mm
Szerokość szafki 560 mm
Głębokość szafki 550 (550) mm
Wysokość przedniej części urządzenia 594 mm
Wysokość tylnej części urządzenia 576 mm
Szerokość przedniej części urządzenia 595 mm
Szerokość tylnej części urządzenia 559 mm
Głębokość urządzenia 569 mm
Głębokość części urządzenia do zabudowy 548 mm
Głębokość z otworzonymi drzwiami 1022 mm
Minimalna wielkość otworu wentylacyjnego. Otwór umieszczony na dole z tyłu	560x20 mm
Długość przewodu zasilającego Przewód jest umiejscowiony w prawym tylnym rogu	1500 mm
Wkręty mocujące 4x25 mm

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Urządzenie musi być uziemione.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.
• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.
• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczonych do montażu lub wymiany w krajach europejskich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Przekrój przewodu zależy od łącznej mocy podanej na tabliczce znamionowej. Można również zapoznać się z tabelą:

Moc całkowita (W) Przekrój przewodu ( mm^2 )
maksymalnie 1380 3 x 0.75
maksymalnie 2300 3 x 1
maksymalnie 3680 3 x 1.5

Przewód ochronny (zielony/żółty) musi być o 2 cm dłuższy od przewodów fazowych i neutralnych (niebieskie i brązowe przewody).

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Nie zmieniać parametrów technicznych urządzenia.
• Upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Wyłączyć urządzenie po każdym użyciu.
• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z woda.
• Nie naciskać na otworzone drzwi.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.
• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.
• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:
  – Nie umieszczać naczyń ani innych przedmiotów bezpośrednio na dnie urządzenia.
  – Nie należy kłaść folii aluminiowej bezpośrednio na dnie komory urządzenia.
  – Nie wlewać wody bezpośrednio do gorącego urządzenia.
  – Nie należy pozostawiać wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.
  – Podczas wyjmowania lub wyjmowania akcesoriów należy zachować ostrożność.
• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.
• Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.
• Należy zawsze gotować z zamkniętymi drzwiczkami urządzenia.
• Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

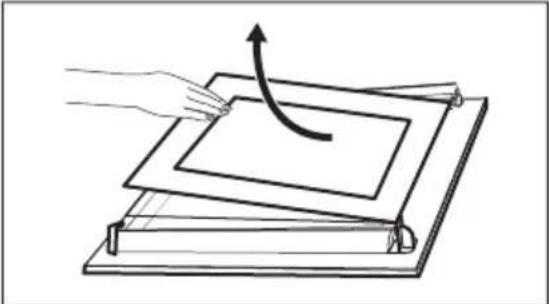

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

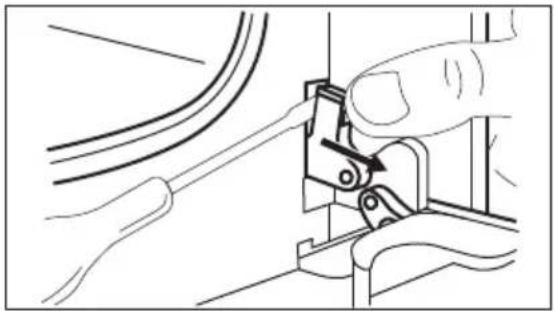

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.
• Stosując aerozoł do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.
• Nie czyścić emalii katalitycznej przy użyciu detergentów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.
• W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G.
• Używać wyłącznie żarówek tego samego typu.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.
• Należy stosować wyłącznie oryginalne części zamienne.

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Zabudowa

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Mocowanie piekarnika do szafki

4.1 Ogólne informacje

1 Panel sterowania
2 Pokrętło wyboru funkcji pieczenia
3 Wyświetlacz
4 Pokrętło sterowania
5 Grzałka
6 Gniazdo termosondy
7 Lampa
8 Wentylator
9 Wnęka komory
10 Prowadnice blach, wyjmowane
11 Poziomy umieszczania potraw

4.2 Akcesoria

• Ruszt

Do naczyń, form do ciast, pieczeni.

- Blacha do pieczenia ciasta

Do ciast i ciasteczek.

• Głęboka blacha

Do pieczenia ciasta i mięsa lub do zbierania tłuszczu.

- Termosonda

Do pomiaru stopnia upieczenia potrawy.

- Prowadnice teleskopowe

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie półek.

5. WŁĄCZANIE I WYŁĄCZANIE URZĄDZENIA

5.1 Chowane pokrętła sterujące

Aby użyć urządzenia, należy nacisnąć pokrętło. Pokrętło wysunie się.

5.2 Panel sterowania

Pola czujników panelu sterowania Nacisnąć						Obrócić po- krętło
				OK
Timer	Szybkie nagrze- wanie	Oś- wietle- nie piekar- nika	Termoson- da	Potwierdź ustawienie
Wybrać funkcję pieczenia, aby włączyć piekarnik.
Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia, aby wyłączyć urządzenie.

Gdy pokrętło wyboru funkcji piekarnika znajduje się w położeniu wyłączenia, wyświetlacz przechodzi do trybu czuwania.

	Podczas pieczenia na wyświetlaczu pojawi się ustawiona temperatura, aktualna godzina i inne dostępne opcje.
	Wyświetlacz z kluczowymi funkcjami.

Wskaźniki na wyświetlaczu
Blokada	Gotowanie wspomagane	Czyszczenie	Ustawienia	Szybkie nagrzewanie
Wskaźniki timera:		STOP

Pasek postępu – dla temperatury lub czasu. Pa- sek jest w pełni czerwony, gdy piekarnik osiągnie ustawioną temperaturę.

Wskaźnik pieczenia parowego
Termosonda Wskaźnik

6. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Czyszczenie wstępne

Przed pierwszym użyciem należy wyczyścić pusty piekarnik i ustawić czas:
			00:00Ustawić czas. Nacisnąć przyciskOK.

6.2 Wstępne nagrzewanie

Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik.
Krok 1 Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach.
Krok 2	Ustawić maksymalną temperaturę dla funkcji: ☐Pozostawić włączony piekarnik na 1 godz.
Krok 3	Ustawić maksymalną temperaturę dla funkcji: ☑Pozostawić włączony piekarnik na 15 min.
i Podczas nagrzewania z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić odpowiednią wentylację w pomieszczeniu.

7. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Jak ustawić: Funkcje pieczenia

Rozpoczęcie pieczenia
Krok 1 Krok 2
	°C
Wybrać dowolną funkcję pieczenia.	Ustawić temperaturęNacisnąć przyciskOK.

Gotowanie na parze
Upewnić się, że piekarnik ostygl.
Krok 1 Krok 2 Krok 3 Krok 4
			Nagrzewać pusty piekarnik przez 10 minut w celu wy-tworzenia wilgoci.Umieścić potrawę w piekarniku.
Napełnić wnękę komory wodą z kranu.	Wybrać funkcję pieczenia parowego.	Ustawić temperaturę Nacisnąć przycisk OK
i Maksymalna pojemność wnęki komory wynosi 250 ml. Wnęki komory nie należy napełniać podczas trwania pieczenia lub gdy piekarnik jest gorący.

Po zakończeniu pieczenia parowego:
Krok 1 Krok 2 Krok 3
Obrócić pokrętło wyboru funkcji pieczenia w położenie wyłączenia, aby wyłączyć urządzenie.	Ostrożnie otworzyć drzwi. Wy-dostająca się para może wywo-łać poparzenia.	Upewnić się, że piekarnik ostygł. Usunąć pozostałą wodę z wnęki komory.

7.2 Funkcje pieczenia

Standardowe funkcje pieczenia

Funkcja pieczenia Zastosowanie
Termoobieg	Do jednoczesnego pieczenia na trzech poziomach i do suszenia żywności. Ustawić temperaturę o 20-40°C niższą niż dla funkcji Górna/dolna grzałka.
Górna/dolna grzałka	Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności.
SteamBake	Do zwiększenia wilgotności podczas pieczenia. Do uzyskania odpowiedniego koloru i chrupiącej skórki podczas pieczenia. Do zapewnienia soczystości podczas odgrzewania. Do pasteryzowania owoców i warzyw.
Funkcja Pizza	Do wypieku pizzy. Do intensywnego przyrumieniania i pieczenia potraw z chrupiącym spodem.
Grzałka dolna	Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności.
Potrawy mrożone	Do przyrządzania produktów gotowych (np. frytek, pieczonych ziemniaków w ćwiartkach, sajgonek itp.), tak aby nadać im chrupkość.
Termoobieg wilgotny	Funkcja zapewnia oszczędność energii podczas pieczenia. Podczas używania tej funkcji temperatura w komorze może się różnić od temperatury ustawionej. Wykorzystywane jest ciepło resztkowe. Może nastąpić zmniejszenie mocy grzania. Więcej informacji można znaleźć w rozdziale „Codzienna eksploatacja”, Uwagi dotyczące funkcji: Termoobieg wilgotny.
Grill	Do grillowania cienkich porcji potraw i opiekania chleba.
Turbo grill	Do pieczenia dużych kawałków mięsa lub drobiu z kości na jednym poziomie. Do przyrządzania zapiekanek i przyrumieniania.
I	Aby przejść do menu: Gotowanie wspomagane, Czyszczenie, Ustawienia.

7.3 Uwagi dotyczące funkcji: Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń UE 65/2014 i UE 66/2014, dotyczących klasy efektywności energetycznej i ekoprojektu. Testy zgodne z normą EN 60350-1. Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną. Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Wskazówki dotyczące pieczenia znajdują się w rozdziale „Wskazówki i porady”, Termoobieg wilgotny. Ogólne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Efektywność energetyczna”, Oszczędność energii.

7.4 Jak ustawić: Gotowanie wspomagane

Każda potrawa w tym podmenu ma przypisaną zalecaną funkcję piekarnika i temperaturę. Czas i temperaturę można regulować podczas pieczenia.

Do przygotowania niektórych potraw można również użyć funkcji:	Stopień wypieczenia potrawy:
• Termosonda • Lekko wypieczone	• Średnio wypieczone• Dobrze wypieczone

Gotowanie wspomagane – umożliwia szybkie przygotowanie potrawy z domyślnymi usta-wieniami:
Krok 1 Krok 2 Krok 3 Krok 4
		5
Otworzyć menu. Wybrać Gotowanie wspomagane. Nacis-nąć OK	Wybrać danie. Nacis-nąć przycisk OK	Włożyć naczynie do piekarnika. Potwier-dzić ustawienie.

7.5 Gotowanie wspomagane

Legenda
	Termosonda dostępne. Ustawić Termosonda w najgrubszej części potrawy.Piekarnik wyłącza się po ustawieniu Termosonda temperatury.
	Ilość wody na funkcję wytwarzania pary.
	Przed rozpoczęciem pieczenia należy wstępnie nagrzać piekarnik.
	Poziom umieszczania potraw.

Po zakończeniu funkcji sprawdzić, czy potrawa jest gotowa.

Potrawa Waga Poziom		półki/akcesoria Czas		trwania
Wołowina (1327)
P1 Pieczeń wołowa, krwista		1 - 1,5 kg; kawałki o grubości 4 - 5 cm	blacha do pieczenia ciastaPodsmażyć mięso na patelni przez kilka minut. Włożyć do piekarnika.	~ 40 min
P2 Pieczeń wołowa, średnio wypieczona				~ 50 min
P3 Pieczeń wołowa, dobrze wypieczona				~ 60 min
P4 Stek, średnio wypieczony		180-220 g na sztukę; plastry o grubości 3 cm	rytfanna na ruszciePodsmażyć mięso na patelni przez kilka minut. Włożyć do piekarnika.	~ 15 min
P5 Pieczeń wołowa/duszona (żeberka, ok-rągła, gruba powierzchnia)		1,5 - 2 kg	[IMAGE]; brytfanna na ruszciePodsmażyć mięso na patelni przez kilka minut. Dodać płyn. Włożyć do piekarnika.	~ 120 min
Potrawa Waga Poziom		półki/akcesoria	Czas	trwania
P6 Pieczeń wołowa, lekko wypieczona (wolne gotowanie)		1 - 1,5 kg; kawałki o grubości 4 - 5 cm		~ 75 min
P7 Pieczeń wołowa, średniowypieczona (wolne gotowanie)				~ 85 min
P8 Pieczeń wołowa, dobrzewypieczona (wolne gotowanie)				~ 130 min
P9 Filet, lekkowypieczony (wolne gotowanie)		0,5 - 1,5 kg; kawałki o grubości 5 - 6 cm		~ 75 min
P10 Filet, średniowypieczony (wolne gotowanie)				~ 90 min
P11 Filet, gotowy (wolne gotowanie)				~ 120 min
Cielęcina
P12 Pieczeń cielęca (np. łopatka)		0,8-1,5 kg; kawałki o grubości 4 cm		~ 80 min
Wieprzowina
P13 Karczek wie-przowy lub łopatka		1,5 - 2 kg		~ 120 min
P14 Wieprzowina rwana (powolne gotowanie)		1,5 - 2 kg		~ 215 min
P15 Schab, świeży 1 - 1		,5 kg;kawałki o grubości 5 - 6 cm		~ 55 min
P16 Żeberka 2-3 kg; użyć		surowych żeberek o grubości 2-3 cm		90 min
Jagnięcina
P17 Udziec jagnięcy z kością		1,5 - 2 kg;kawałki o grubości 7 - 9 cm		~ 130 min
Drób
P18 Cały kurczak 1-1,5		kg;świeży		~ 60 min
P19 Połówki kurczaka		0,5 - 0,8 kg		~ 40 min
P20 Pierś kurczaka		180-200 gna sztukę		~ 25 min
P21 Udka kurczaka, świeże		-		~ 30 min
P22 Kaczka, cała 2 - 3 kg				~ 100 min
P23 Gęś, cała 4 - 5 kg				~ 110 min
Inne
P24 Pieczeń mięsna		1 kg		~ 60 min
Ryby
P25 Cała ryba, grillowana		0,5-1 kg na rybę		~ 30 min
P26 Filet z ryby -				20 min
Słodkie wypieki / desery
P27 Sernik -				90 min
P28 Szarlotka -				60 min
P29 Tarta jabłko-wa		-		40 min
P30 Szarlotka -				60 min
P31 Brownies 2 kg				30 min
P32 Babeczki cze-koladowe		-		30 min
P33 Ciasto bo-chenkowe		-		50 min
Warzywa/dodatki
P34 Pieczone ziemniaki		1 kg		50 min
P35 Ćwiartki 1 kg				35 min
P36 Grillowane mieszane warzywa		1 - 1,5 kg		30 min
P37 Krokiety, mro-żone		0,5 kg		25 min
P38 Pommes, mrożone		0,75 kg		25 min
Zapiekanki, chleb i pizza

Potrawa Waga Poziom	półki/akcesoria	Czas	trwania
P39 Mięso / warzywna lasagna z talerzami suchego makaronu	1 - 1,5 kg	2; naczynie żaroodporne na ruszcie	45 min
P40 Zapiekanka ziemniaczana (surowe ziemniaki)	1 - 1,5 kg	1; naczynie żaroodporne na ruszcieObrócić naczynie po upływie połowy czasu pieczenia.	50 min
P41 Pizza świeża, cienka	-	100 ml blacha do pieczenia ciasta wyłożony papierem do pieczenia	15 min
P42 Pizza świeża, gruba	-	2; blacha do pieczenia wyłożona papierem do pieczenia	25 min
P43 Quiche -		2; forma do pieczenia na ruszcie	45 min
P44 Bagietka / Ciabatta / Biały chleb	0,8 kg	3; 150 ml; blacha do pieczenia wyłożona papierem do pieczeniaNa biały chleb potrzeba więcej czasu.	30 min
P45 Chleb pełnoziarnisty / żytni / ciemny pełnoziarnisty w formie chleba	1 kg	2; 150 ml; blacha do pieczenia wyłożona papierem do pieczenia / ruszt	45 min

8. FUNKCJE ZEGARA

8.1 Funkcje zegara

Funkcja zegara Zastosowanie
[10XAH]	Minutnik. Gdy upłynie czas pieczenia, emitowany jest sygnał dźwięko-wy.
	Czas pieczenia. Gdy timer zakończy odliczanie czasu, rozlegnie się sygnał dźwiękowy i funkcja pieczenia wyłączy się.
Funkcja zegara Zastosowanie
	Opóźnienie. Opóźnienie rozpoczęcia i/lub zakończenia pieczenia
[243K]	Stoper. Maksymalna wartość 23 godz. i 59 min. Funkcja ta nie ma wpływu na działanie piekarnika.Aby włączyć i wyłączyć Stoper, wybrać: Menu, Ustawienia.

8.2 Jak ustawić: Funkcje zegara

Jak ustawić: Aktualna godzina
Krok 1 Krok 2 Krok 3
Aby zmienić aktualną godzinę, należy przejść do menu i wybrać Ustawienia, Aktualna godzina.	Ustawianie zegara	Nacisnąć: OK

Jak ustawić: Minutnik
Krok 1	Na wyświetla-czu widoczne jest wskaza-nie:00:00	Krok 2 Krok 3
Nacisnąć:		Ustawianie funkcji Minut-nik	Nacisnąć: OK
i Timer natychmiast rozpocznie odliczanie czasu.
Jak ustawić: Czas pieczenia
Krok 1 Krok 2		Na wyświetla-czu widoczne jest wskaza-nie:00:00[IMAGE]	Krok 3 Krok 4
Wybrać funkcję pieczenia i usta-wić temperaturę.	Nacisnąć kilka-krotnie: [IMAGE]		Ustawić czas pieczenia.	Nacisnąć: OK
i Timer natychmiast rozpocznie odliczanie czasu.

Jak ustawić: Opóźnienie
Krok 1 Krok 2		Na wy-świetla-czu po-jawi się wskaza-nie ak-tualnej godzinySTART	Krok 3 Krok 4		Na wy-świetla-czu wi-doczne jest wskaza-nie:--:--STOP	Krok 5 Krok 6
Wybrać funkcję piecze-nia.	Nacisnąć kilkakrot-nie: [IMAGE]		Ustawić czas roz-poczęcia.	Nacisnąć:OK.		Ustawić czas za-kończe-nia.	Nacis-nąć:OK.
i Timer rozpocznie odliczanie ustawionego czasu rozpoczęcia programu.

9. SPOSÓB UŻYCIA: AKCESORIA

9.1 Wkładanie akcesoriów

Niewielki występ na górze ma na celu zapewnienie większego bezpieczeństwa. Wgłębienia zapobiegają również przewróceniu. Wysoka krawędź wokół rusztu zapobiega zsuwaniu się naczyń z rusztu.

Ruszt:Wsunąć ruszt między prowadnice jednego z poziomów umieszczania potraw i upewnić się, że nożki są skierowane w dół.
Blacha do pieczenia ciasta / Głęboka blacha:Wsunąć blachę między prowadnice blachy.
Ruszt, Blacha do pieczenia ciasta / Głęboka blacha:Wsunąć blachę między prowadnice blachy, a ruszt między prowadnice na wyższym poziomie.

9.2 Termosonda

Termosonda— mierzy temperaturę wewnątrz potrawy.

Dostępne są dwa ustawienia temperatury:
Temperatura piekarnika.	Temperatura wewnątrz produktu

Aby uzyskać najlepsze efekty pieczenia:
Składniki powinny mieć temperaturę pokojową.	Nie używać do potraw płynnych.	Podczas pieczenia musi pozostać w potrawie.

Obsługa urządzenia: Termosonda

Krok 1 Włączyć piekarnik.
Krok 2 Ustawić funkcję pieczenia i w razie potrzeby temperaturę piekarnika.
Krok 3 Umieścić: Termosonda.
Mięso, drób i ryby Zapiekanki
Włożyć końcówkę Termosonda w środek mięsa lub ryby; jeśli to możliwe – w najgrub-szą część. Upewnić się, że co najmniej 3/4 Termosonda znajduje się w potrawie.		Umieścić końcówkę Termosonda dokładnie w środkowej części casserole. Termosonda powinna być stabilna podczas pieczenia. Można w tym celu wykorzystać składnik potrawy o stałej konsystencji.Za pomocą krawędzi naczynia do pie-czenia podpierać silikonowy uchwyt Termosonda. Końcówka Termosonda nie powinna dotykać dna naczynia.
Krok 4 Podłączyć Termosonda do gniazda znajdującego się z przodu piekarnika.Na wyświetlaczu pojawi się wskazanie obecnej temperatury: Termosonda.
Krok 5	— nacisnąć, aby ustawić temperaturę wewnątrz produktu dla termosondy.
Krok 6	OK – nacisnąć, aby potwierdzić.Gdy potrawa osiągnie ustawioną temperaturę, rozlegnie się sygnał dźwiękowy. Można wyłączyć piekarnik lub kontynuować pieczenie, aby uzyskać odpowiedni stopień wypieczenia potrawy.

Krok 7 Wyciągnąć wtyczkę Termosonda z gniazda i wyjąć potrawę z piekarnika.
	OSTRZEŻENIE!Występuje zagrożenie poparzeniem, ponieważ Termosonda staje się gorąca. Należy zachować ostrożność podczas wyjmowania jej z gniazda i z potrawy.

10. DODATKOWE FUNKCJE

10.1 Blokada

Funkcja ta zapobiega przypadkowej zmianie funkcji urządzenia.
Włącz funkcję, gdy urządzenie działa – kontynuowany jest ustawiony czas pieczenia, a panel sterowania jest zablokowany.Włącz, gdy urządzenie jest wyłączone – nie można go włączyć, panel sterowania jest zablokowany.
	OK- nacisnąć i przytrzymać, aby włączyć funkcję.Rozlegnie się sygnał dźwięko-wy.	OK- nacisnąć i przytrzymać, aby ją wyłączyć.
3 x miga, gdy włączona jest blokada.

10.2 Automatyczne wyłączanie

Ze względu na bezpieczeństwo piekarnik wyłącza się po upływie pewnego czasu, jeśli działa funkcja pieczenia i nie zostaną zmienione żadne ustawienia.

(°C) (godz.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – maksimum 3

Funkcja samoczynnego wyłączenia nie działa z funkcjami: Oświetlenie piekarnika, Termosonda, Opóźnienie.

10.3 Wentylator chłodzący

Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymać niską temperaturę powierzchni urządzenia. Po wyłączeniu urządzenia wentylator chłodzący może nadal pracować do momentu ostygnięcia urządzenia.

11. WSKAZÓWKI I PORADY

11.1 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

		(°C) (min)
Słodkie bułki, 16 szt.	blacha do pieczenia cias-ta lub głęboka blacha	180 2 20 - 30
Bułki, 9 szt. blacha	do pieczenia cias-ta lub głęboka blacha	180 2 30 - 40
Pizza, mrożona, 0,35 kg	ruszt 220 2 10 - 15
Rolada biszkop-towa	blacha do pieczenia cias-ta lub głęboka blacha	170 2 25 - 35
Brownie blacha do	pieczenia cias-ta lub głęboka blacha	175 3 25 - 30
Suflet, 6 szt. cerami	czne kokilki na ruszcie	200 3 25 - 30
Biszkoptowy spód tarty	forma do tarty na ruszcie 180 2 15 - 25
Biszkopt królowej Wiktorii	naczynie do pieczenia na ruszcie	170 2 40 - 50
Gotowana ryba, 0,3 kg	blacha do pieczenia cias-ta lub głęboka blacha	180 3 20 - 25
Cała ryba, 0,2 kg	blacha do pieczenia cias-ta lub głęboka blacha	180 3 25 - 35
Filet z ryby, 0,3 kg	blacha do pieczenia piz-zy na ruszcie	180 3 25 - 30
Mięso z wody, 0,25 kg	blacha do pieczenia cias-ta lub głęboka blacha	200 3 35 - 45
Szaszłyk, 0,5 kg blacha	do pieczenia cias-ta lub głęboka blacha	200 3 25 - 30
Ciastka, 16 szt. blacha	do pieczenia cias-ta lub głęboka blacha	180 2 20 - 30
Makaroniki, 24 szt.	blacha do pieczenia cias-ta lub głęboka blacha	180 2 25 - 35
Babeczki, 12 szt. blacha	do pieczenia cias-ta lub głęboka blacha	170 2 30 - 40
Ciasto pikantne, 20 szt.	blacha do pieczenia cias-ta lub głęboka blacha	180 2 25 - 30
Kruche ciastecz-ka, 20 szt.	blacha do pieczenia cias-ta lub głęboka blacha	150 2 25 - 35
Tartletki, 8 szt. blacha	do pieczenia cias-ta lub głęboka blacha	170 2 20 - 30
Warzywa, z wo-dy, 0,4 kg	blacha do pieczenia cias-ta lub głęboka blacha	180 3 35 - 45
Omlet wegeta-riański	blacha do pieczenia piz-zy na ruszcie	200 3 25 - 30
Warzywa śró-dziemnomorskie, 0,7 kg	blacha do pieczenia cias-ta lub głęboka blacha	180 4 25 - 30

11.2 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać naczyń i pojemników w ciemnym kolorze o matowej powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni.

Blacha do pizzy	Forma do pieczenia	Kokilki	Forma do tarty
W ciemnym kolorze, matowa średnica: 28 cm	W ciemnym kolorze, ma-towa średnica: 26 cm	Ceramiczne średnica: 8 cm, wysokość: 5 cm	W ciemnym kolorze, matowa średnica: 28 cm

11.3 Tabele pieczenia na potrzeby ośrodków przeprowadzających testy

Informacja dla instytucji wykonujących testy

Testy zgodne z normą IEC 60350-1.

				(°C) (min)
Ciastka,20 sztukna bla-sze	Górna/dolnagrzałka	Blacha dopieczeniaciasta	3 170 20 - 30 -
Ciastka,20 sztukna bla-sze	Termoo-bieg	Blacha dopieczeniaciasta	3 150 -	160	20 - 35 -
Ciastka,20 sztukna bla-sze	Termoo-bieg	Blacha dopieczeniaciasta	2 i 4 150 -	160	20 - 35 -
Szarlot-ka, 2 fo-remki∅20 cm	Górna/dolnagrzałka	Ruszt 2 180	70 - 90 -
Szarlot-ka, 2 fo-remki∅20 cm	Termoo-bieg	Ruszt 2 160	70 - 90 -
Bisz-kopt, fo-remka do cias-ta ∅26 cm	Górna/dolna grzałka	Ruszt 2 170	40 - 50 Nagrzewać			wstępnie piekar-nik przez 10 mi-nut.
Bisz-kopt, fo-remka do cias-ta ∅26 cm	Termoo-bieg	Ruszt 2 160	40 - 50 Nagrzewać			wstępnie piekar-nik przez 10 mi-nut.
Bisz-kopt, fo-remka do cias-ta ∅26 cm	Termoo-bieg	Ruszt 2 i 4	160 40 - 60 Nagrzewać			wstępnie piekar-nik przez 10 mi-nut.
Bułka maślana	Termoo-bieg	Blacha do pieczenia ciasta	3 140 -	150	20 - 40 -
Bułka maślana	Termoo-bieg	Blacha do pieczenia ciasta	2 i 4 140 -	150	25 - 45 -
Bułka maślana	Górna/dolna grzałka	Blacha do pieczenia ciasta	3 140 -	150	25 - 45 -
Tosty, 4-6 szt.	Grill Ruszt 4	maks. 2-3 minu-			ty pierw-sza stro-na; 2-3 minuty druga strona	Nagrzewać wstępnie piekar-nik przez 3 minu-ty.
Burger wołowy, 6 szt., 0,6 kg	Grill Ruszt i	ociekacz	4 maks. 20	-30 Umieść ruszt na	czwartym poziomie, a ociekacz na trzecim poziomie piekarnika. Obrócić produkt w połowie czasu gotowania. Nagrzewać wstępnie piekar-nik przez 3 minu-ty.

12. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Uwagi dotyczące czyszczenia

Środki czy-szczące	Przód urządzenia należy czyścić ściereczką z mikrofibry zwilżoną ciepłą wodą z łagodnym detergentem. Wyczyścić i sprawdzić uszczelkę drzwi wokół obramowania komory.
	Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie.
	Usunąć plamy za pomocą łagodnego detergentu. Nie stosować go na powłokę katalityczną.

Codzienne użytkowanie

Czyścić komorę po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

Wewnątrz urządzenia lub na szybach drzwi może skrapłać się para wodna. Aby ograniczyć zjawisko skraplania się pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia. Nie pozostawiaj gotowych potraw w urządzeniu na dłużej niż 20 minut. Po każdym użyciu osusz komorę ściereczką z mikrofibry.

Akcesoria

Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Do czyszczenia należy użyć ściereczki zwilżonej ciepłą wodą z dodatkiem łagodnego detergentu. Nie myj akcesoriów w zmywarce.

Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniunie należy używać ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

12.2 Sposób czyszczenia: Wnęka komory

Oczyć wnękę komory, aby usunąć osad z kamienia po gotowaniu na parze.

Krok 1 Krok 2 Krok	3
Włać: 250 ml octu spirytuso-wego do wnęki komory. Użyć octu maks. 6%, bez żadnych dodatków.	Pozostawić ocet w temperatu-rze pokojowej na 30 minut, aby rozpuścił osad z kamie-nia.	Wyczyścić komorę ciepłą wo-dą z miękką szmatką.
W przypadku funkcji: SteamBake czyścić piekarnik co 5-10 cykli pieczenia.

12.3 Sposób wyjmowania: Prowadnice blach / panele katalityczne

Wyjąć prowadnice blach/panele katalityczne, aby wyczyścić piekarnik.

Krok 1 Wyłączyć piekarnik i zaczekać, aż ostygnie.
Krok 2 Ociągnąć przednią część prowadnic blach od bocznej ścianki. Przytrzymać na miejscu tylną część prowadnic blach i panelu katalitycznego. Panele katalityczne nie są przymocowane do ścianek piekarnika. Mogą one wypaść podczas wyjmowania prowadnic blach.
Krok 3 Ociągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je w całości.
Krok 4 Zamontować prowadnice blach w odwrotnej kolejności.Kołki ustalające na prowadnicach teleskopowych muszą być skierowane do przodu.

12.4 Obsługa urządzenia: Czyszczenie katalityczne

W komorze znajdują się panele katalityczne. Panele katalityczne pochłaniają tłuszcz podczas katalizy.

Plamy lub odbarwienia powłoki katalitycznej nie mają wpływu na działanie funkcji czyszczenia.

Czyszczenie piekarnika z wykorzystaniem funkcji czyszczenia katalitycznego
Przed czyszczeniem katalitycznym wyjąć wszystkie akcesoria.
Krok 1 Krok 2 Krok 3
Wybierz Menu — Czyszczenie — naciśnij trzykrotnie.	Po zakończeniu czyszczenia rozlegnie się sygnał dźwiękowy.Piekarnik wyłączy się.	Gdy piekarnik ostygnie, wy- czyścić komorę miękką wil- gotną szmatką.
Czas trwania: 1 godz.Emalia katalityczna jest samoczyszcząca i nie należy jej czyścić szmatką.

12.5 Sposób demontażu i montażu: Drzwi

W drzwiach piekarnika znajdują się trzy szyby. Drzwi piekarnika i wewnętrzne szyby można wymontować do wyczyszczenia. Przed przystąpieniem do demontażu szyb należy zapoznać się z instrukcją „Zdejmowanie i zakładanie drzwi”.

UWAGA!

Nie używać piekarnika bez szyb.

Krok 1 Otworzyć całkowicie drzwi i znaleźć zawias po prawej stronie drzwi.
Krok 2 Za pomocą śrubokręta unieść i całko-wicie obrócić dźwignię przy prawym zawiasie.
Krok 3 Znależć zawias po lewej stronie drzwi.
Krok 4 Podnieść i całkowicie obrócić dźwig-nię przy lewym zawiasie.
Krok 5 Przymknąć drzwi piekarnika do połowy, do pierwszej pozycji otwarcia. Na- stępnie unosząc i pociągając drzwi do siebie, wyjąć je z mocowania.
Krok 6 Umieścić drzwi na stabilnej powierzchni przykrytej miękką szmatką.
Krok 7 Chwycić z obu stron górną listwę drzwi (B) i nacisnąć do środka, aby zwolnić zatrzaski.
Krok 8 Pociągnąć listwę drzwi do przodu, aby ją zdjąć.
Krok 9 Chwycić szyby drzwi za górne krawę-dzie i ostrożnie wyjmować je po kolei. Zacząć od górnej szyby. Upewnić się, że szyba całkowicie wysunie się z prowadnic.
Krok 10 Umyć szyby wodą z płynem do mycia naczyń. Dokładnie wytrzeć szyby do sucha. Nie myć szyb w zmywarce.
Krok 11 Po umyciu zamontować szyby i drzwi piekarnika.

Umieścić szyby (A i B) we właściwych miejscach w odpowiedniej kolejności. Sprawdzić symbol/nadruk na boku szyby; każda z szyb wygląda inaczej, aby ułatwić procedurę demontażu i montażu.

Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).

Upewnić się, że środkową szybę prawidłowo umieszczono w mocowaniu.

12.6 Sposób wymiany: Oświetlenie

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

Zarówka może być gorąca.

Aby uniknąć zabrudzenia żarówki halogenowej tłuszczem, należy chwytać ją przez szmatkę.

Przed wymianą żarówki oświetlenia:
Krok 1 Krok 2 Krok 3
Wyłączyć piekarnik. Odcze-kać, aż piekarnik ostygnie.	Odłączyć piekarnik od zasilania.	Umieścić ściereczkę na dnie komory.

Tylne oświetlenie

Krok 1 Obrócić szklany klosz, aby go zdjąć.

Krok 2 Wyczyścić szklany klosz.

Krok 3 Wymienić żarówkę na nową, odporną na temperaturę 300°C.

Krok 4 Założyć szklany klosz.

13. ROZWIAZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

13.1 Co zrobić, gdy...

W przypadkach nieuwzględnionych w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

Piekarnik nie włącza się lub nie nagrzewa się
Problem Sprawdzić, czy...
Nie można uruchomić piekarnika ani nim sterować.	Piekarnik podłączono prawidłowo do źródła za-silania.
Piekarnik nie nagrzewa się. Wyłączono funkcję samoczynnego wyłączenia.
Piekarnik nie nagrzewa się. Zadział bezpiecznik.
Piekarnik nie nagrzewa się. Blokada jest wyłączona.

Podzespoły
Problem Sprawdzić, czy...
Nie działa oświetlenie. Termoobieg wilgotny – jest wt.
Oświetlenie nie działa. Żarówka oświetlenia jest przepalona.
Termosonda nie działa. Wtyczka Termosonda jest całkowicie włożona do gniazda.
Uszczelka drzwi jest uszkodzona. Nie używać piekarnika. Skontaktować się z autoryzowanym centrum serwisowym.

Kody błędów
Na wyświetlaczu widoczne jest wskaza-nie...	Sprawdzić, czy...
Err C2 Wyjęto wtyczkę Termosonda z gniazda.
00:00 Nastąpiła przerwa w zasilaniu. Ustawianie ak-tualnej godziny
Jeśli wyświetlacz pokazuje kod błędu, którego nie uwzględniono w tabeli, należy wyłączyć i po-nownie włączyć bezpiecznik domowy, aby ponownie uruchomić piekarnik. Jeśli kod błędu pojawi się ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Czyszczenie
Problem Sprawdzić, czy...
Woda wypływa z wnęki komory. Do wnęki komory	wlano za dużo wody.

13.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przedniej ramie komory urządzenia. Nie usuwaj tabliczki znamionowej z komory piekarnika.

Zalecamy zapisanie w tym miejscu danych:
Model (MOD.)
Numer produktu (PNC)
Numer seryjny (S.N.)

14. EFEKTYWNOŚĆ ENERGETYCZNA

14.1 Informacje o produkcie i Karta produktu\*

Nazwa dostawcy Electrolux
Dane identyfikacyjne modelu	EOD6C77V 949499564EOD6C77X 949499562EOD6C77Z 949499563LOD6C77Z 949499565
Wskaźnik efektywności energetycznej 81.2
Klasa sprawności energetycznej A+
Zużycie energii przy standardowym obciążeniu, tryb kon-wencjonalny	0.93 kWh/cykl
Zużycie energii przy standardowym obciążeniu, tryb wy-muszonej wentylacji	0.69 kWh/cykl
Liczba komór 1
Źródła ciepła Elektryczność
Pojemność 72 l
Rodzaj piekarnika Piekarnik do zabudowy
Masa	EOD6C77V 33.1 kg
	EOD6C77X 33.4 kg
	EOD6C77Z 33.2 kg
	LOD6C77Z 32.4 kg

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Gamy, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

14.2 Oszczędzanie energii

Urządzenie wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia.

Upewnij się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwieraj zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona. Korzystanie z metalowych naczyń pozwala oszczędzać energię.

Gdy nie jest to konieczne, nie należy wstępnie nagrzewać urządzenia przed rozpoczęciem pieczenia.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Wentylator i oświetlenie będą nadal działać. Po wyłączeniu urządzenia na wyświetlaczu pojawia się informacja o cieple resztkowym. Ciepło resztkowe można wykorzystać do utrzymania temperatury potrawy.

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec.

Używać ciepła resztkowego do podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy. Na wyświetlaczu pojawi się wskaźnik ciepła resztkowego lub temperatura.

Pieczenie z wyłączonym oświetleniem

Wyłączyć oświetlenie podczas pieczenia. Oświetlenie należy włączać tylko wtedy, gdy jest potrzebne.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach.

Oświetlenie można ponownie włączyć, ale wpłynie to niekorzystnie na oszczędność energii.

15. STRUKTURA MENU

15.1 Menu

- wybrać, aby przejść do Menu.

Struktura Menu
Gotowanie wspomagane ✗	Czyszczenie ✗	Ustawienia ⚙️

Krok 1 Krok	2 Krok 3 Krok 4 Krok 5
Wybrać Menu, Ustawienia.	Potwierdzić us-tawienie.	Wybrać ustawie-nie.	Potwierdzić us-tawienie.

Ustawienia
O1 Aktualna godzina Zmień O2		Jasność wyświetla-		cza	1 - 5
O3 Dźwięki przycisków 1 – Sygnał dźwiękowy2 – Kliknięcie3 – Dźwięk wyłączony		O4 Głośność sygnału 1 - 4
O5 Termosonda Działanie 1 – Alarm i zatrzymanie2 – Alarm		O6 Stoper Wł. / Wył.
O7 Oświetlenie piekarnika Wł. / Wył. O8 Szybkie nagrzewanie					Wł. / Wył.
O9 Tryb demonstracyjny Kod aktywacji: 2468.		O10 Wersja oprogramowania			Sprawdzanie
O11 Zresetuj wszystkie ustawienia		Tak / Nie

16. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

NE GÂNDIM LA DVS

Uchovanie teploty jedla
