NÁVOD K OBSLUZE EHG30215 ELECTROLUX

Bezpečnostní informace 11

Instalace 13

Popis spotřebiče 16

Použití spotřebiče 16

Užitečné rady a tipy 17

Čištění a údržba 17

Co dělat, když... 18

Technické údaje 19

Poznámky k ochraně životního prostředí

19

Změny vyhrazeny

Bezpečnostní informace

! Upozornění Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návodu k použití.

i Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Všeobecné bezpečnostní informace

! Upozornění Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.

Dětská pojistka

• Tento spotřebič smějí používat pouze do-spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.
• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zranění.
• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho používání.

Používání

- Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a folie.

Neodstraňujte typový štítek. Mohlo by dojít k porušení záruky.

• Po každém použití nastavte varné zóny do polohy „vypnuto“.
• Hořáky a přístupné části jsou během a po použití horké. Na varný povrch nepokládejte přibory nebo pokličky. Nádoby na vaření a jejich obsah se mohou převrhnout. Hrozí nebezpečí popálení.
• Přehřáté tuky a oleje se mohou velmi rychle vznítit. Hrozí nebezpečí požáru.
• Spotřebič během činnosti nenechávejte bez dozoru.
• Při vaření spotřebič vždy sledujte.
• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.
• Nepoužívejte varnou desku bez nádobí na vaření.
• Tento spotřebič je určen pouze k domácímu použití. Nepoužívejte jej ke komerčním nebo průmyslovým účelům.
• Spotřebič používejte pouze pro vaření v domácnosti. Zabráníte tak fyzickým úrazům osob či poškození majetku.
• Používejte pouze nádoby na vaření s průměrem dna vhodným pro rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (pokud je použita).
• Nepoužívejte pánev s průměrem menším než velikost hořáku – plameny by rozpálily držadlo pánve.
• Hrnce nesmí přesahovat do zóny s ovla- dači.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Nepoužívejte nestabilní nádoby na vaření, abyste zabránili případnému převržení a úrazu.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumistujte hořlavé předměty, předměty nasáklé hořlavinami, spékavé předměty (například z plastu nebo hliníku) ani tkaniny. Hrozí nebezpečí výbuchu nebo požáru.

• Používejte pouze příslušenství dodávané se spotřebičem.
• Během připojování spotřebiče do síťové zásuvky bud’te opatrní. Dbejte na to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého nádobí. Elektrické kabely nesmí být zamotané.

Varování k akrylamidu

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel do hněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

Instalace

• Přečtěte si tyto pokyny. Výrobce nezodpovídá za úrazy osob nebo zvířat, ani za škody na majetku, způsobené nedodržením těchto požadavků.
• Abyste zabránili nebezpečí fyzických škod nebo úrazů, smí instalaci a připojení spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.
• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. V případě potřeby se obratťe na dodavatele.
• Vestavné spotřebiče se smějí používat pouze pro zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.
• Neinstalujte varnou desku na domácí spotřebiče, které to neumožňují.
• Varnou desku instalujte pouze na pracovní plochu s rovným povrchem.
• Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí nebezpečí úrazu nebo poškození spotřebiče.

• Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití spotřebiče (bezpečnostní a recyklační předpisy, elektrické bezpečnostní normy atd.).

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou desku.
• Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před vlhkostí správným těsnicím prostředkem.
• Izolujte spotřebič pomocí vhodného těsniva tak, aby mezi pracovní deskou a spotřebičem nebyla žádná mezera.
• Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z myčky nádobí nebo trouby.
• Neinstalujte spotřebič v blízkosti dveří nebo pod okna. Při otevření dveří nebo oken byste mohli srazit horké nádoby z varné desky.
• Před čištěním nebo údržbou spotřebič vždy vypněte a odpojte od síťového napájení.
• Před instalací se ujistěte, že místní podmínky přívodní sítě (typ a tlak plynu) odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou uvedeny na typovém štítku, který se nachází v sáčku s příslušenstvím.
• Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připojen podle platných instalačních předpisů. Zvláštní pozornost věnujte požadavkům na správné větrání.
• Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré odvětrávání: přirozené větrací otvory nechte otevřené, nebo instalujte mechanické větrací zařízení (mechanickou odsávací digestoř).
• Dlouhodobé intenzivní používání spotřebiče vyžaduje přídavné větrání (například otevřením okna nebo zvýšením stupně mechanického větrání – pokud je jím místnost vybavena).
• Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu elektrickým proudem.
• Elektrická svorkovnice je pod napětím.

• Odpojte elektrickou svorkovnici od zdroje napětí.

• Instalaci provedte tak, aby správně zajišťovala ochranu před úrazem elektrickým proudem.

• Volné a nesprávné spojení síťové zástrčky se zásuvkou může mít za následek přehřátí svorky.
• Správné připojení svorek musí provést kvalifikovaný elektrikár.
• K o d l e h čení silového pnutí v kabelu po jte odlehčovací sponu.
• Použijte správný přívodní kabel a poškozený síťový kabel nahradťe správným kabelem. Obratťe se na místní servisní středisko.
• Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů

spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.

- Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe a stykače.

Likvidace spotřebiče

Aby nedošlo k úrazu nebo vzniku škod:

– Odpojte zařízení od elektrické sítě.
– Odřízněte napájecí kabel v místě napojení na spotřebič a zlikvidujte jej.
– Pokud jsou osazeny vnější plynové trubky, zbruste je.
– Informace o likvidaci spotřebiče získáte od místních autorizovaných zařízení.

Instalace

Upozornění Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní bud’te u instalace varné desky spolu s trou- bou.

Důležité Zkontrolujte, zda přívod plynu spotřebiče odpovídá doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Zašroubujte součásti bez použití síly, nastavte připojení do požadovaného směru a vše utáhněte.

1 Konec hřídele s maticí
2 Podložka (dodatková podložka pouze pro Slovinsko a Turecko)
3 Potrubní koleno
4 Gumový držák na potrubí pro kapalný plyn (pouze pro Slovinsko a Turecko)

Pevné připojení:

Připojení proved'te pomocí pevných kovo- vých trubek (měděné s mechanickým ukon- čením).

„Pružné“ připojení s mechanickým ukončením:

- Zemní plyn : připojení proved'te pomocí pružné trubky s mechanickým ukončením,

které našroubujete přímo na kolínko u hrany spotřebiče.

- Butan / propan : použijte pružnou hadici vybavenou objímkami, pokud spotřebič používá pouze butan. Pokud spotřebič používá propan, použijte pružnou trubku s vhodným kovovým ukončením.

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připojení po celé ploše, můžete použít pružnou trubku. Pružnou trubku pěvně připojte pomocí svorek.

Zkapalněný plyn : použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použit za těchto podmínek:

- n e s m í s e z a h řát na vyšší než pokojov teplotu, vyšší než 30 °C;

- nesmí být delší než 1500 mm;

- n e s m í b ý t p řiškrcena;

- nesmí být vystavena tahu nebo zkroucení;

– nesmí být v kontaktu s ostrými kraji nebo rohy;

- musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu ohebné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální pružnost;

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku.

Používejte mýdlovou vodu, nikoli plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte kryty a koruny hořáku.
3. S použitím nástrčného klíče 7 odšroubujte a odstraňte vstřikovací trysky a nahradťe je tryskami požadovanými pro nový druh plynu (viz tabulku v části Technické údaje).

4. Jednotlivé díly opět sestavte stejným postupem v opačném pořadí.

5. Vyměňte výrobní štítek (umístěný v blízkosti plynové přípojky) za jiný, který odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku s tryskami dodávanému se spotřebičem.

Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalovat na přívodní plynové potrubí vhodný nastavovač tlaku.

Nastavení minimální hodnoty

Nastavení minimální intenzity plamene hořáků:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.

3. Demontujte regulační knoflík.

4. Úzkým šroubovákem nastavte polohu obtokového šroubu. Při přechodu ze zemního plynu 20 mbar (nebo zemního plynu 13 mbar ^2) ) na zkapalněný plyn, úplně utáhněte seřizovací šroub. Při přechodu ze zkapalnělého plynu na zemní plyn 20 mbar povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zemního plynu 20 mbar na zemní plyn 13 mbar ^2) povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zkapalnělého plynu na zemní plyn 13 mbar ^2) povolte obtokový šroub asi o 1/2 otáčky. Při přechodu ze zemního plynu 13 mbar ^2) na zemní plyn 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

1 Minimální seřizovací šroub

1. Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

Připojení k elektrické síti

• Uzemněte spotřebič v souladu s bezpečnostními pokyny.
• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka musí být zasunuta do správné zásuvky.
• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik servisního střediska nebo jiný kvalifikovaný servisní pracovník.
• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti rázovému proudu.
• Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Neodpojujte síťový kabel ze zásuvky ta-hem za kabel. Vždy tahejte za zástrčku.
• Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, rozdvojky ani vícenásobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění splňuje platné normy a nařízení.

Instalace

• Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.
• P řipojte spotřebič k síti pomocí zařízení, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj. např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.
• Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý nulový vodič musí být připojen do svorkovnice označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna spojovacího kabelu

Spojovací kabel smí být vyměněn pouze za spojovací kabel H05V2V2-F T90. Průřez kabelu musí odpovídat napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

A - dodané těsnění
B - dodaný svorkový držák

Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel pod deskou musí být snadno odstranitelný, aby v případě servisního zásahu umožnoval snadný přístup.

a) Odstranitelný panel
b) Místo pro připojení

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku se musí shodovat s uvedenými rozměry a varná de- ska musí být vybavena držáky, aby byl z bezpečnostních důvodů zajištěn stálý přívod vzduchu. Elektrické připojení varné desky a trouby musí být provedeno odděleně. Tak je možné troubu ze skříňky snadno vyjmout.

VÝROBCE:

Uspořádání varné desky

Ovladače

Symbol Popis
	bez přívodu plynu / poloha vy-pnuto
	poloha pro zapálení / maxi-mální přívod plynu

1 Rychlý hořák
2 Pomocný hořák
3 Ovladače

Symbol Popis
	minimální přívod plynu

Použití spotřebiče

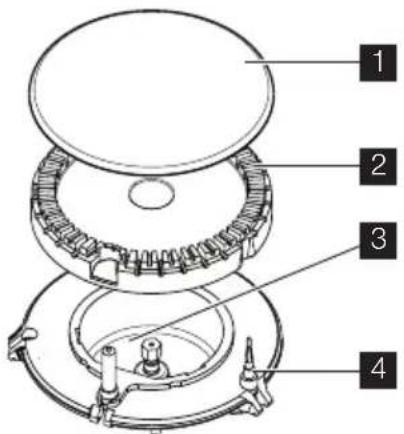

Zapálení hořáku

Upozornění Při používání otevřeného ohně v kuchyni bud’te velmi opatrní. Výrobce odmítá veškerou odpovědnost v případě nesprávného použití plamene.
i Vždy nejprve zapalte hořák, a teprve pak na něj postavte nádobu.

Zapálení hořáku:

1. Otočte ovladač doleva do polohy maximálního výkonu (☆) a stiskněte ho.
2. Podržte ovladač stisknutý ještě asi 5 vteřin; tím se termočlánek zahřeje. Jestliže se dostatečně nezahřeje, přívod plynu se přeruší.
3. Jakmile je plamen pravidelný, seřid'te ho.

i Jestliže se hořák ani po několika poku-sech nezapálí, zkontrolujte, zda je koru-na hořáku i kryt ve správné poloze.

! Upozornění Ovladač stiskněte na maximálně 15 vteřin. Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho

do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

Důležité V případě výpadku elektrického proudu se může hořák zapálit i bez elektrického zařízení; v tomto případě přiložte plamen k hořáku, stiskněte ovládací knoflík dolů a otočte jím doleva, až do polohy maximálního přívodu plynu.

i Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.
i Generátor jisker se může spustit automaticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normalní jev.

Zavření hořáku

Chcete-li plamen zavřit, otočte ovladačem na symbol ■.

! Upozornění Vždy nejprve stáhněte nebo zhasněte plamen, a teprve pak sejměte nádobu z hořáku.

Užitečné rady a tipy

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

! Upozornění Používejte hrnce a pánve, jejichž dno je vhodné pro rozměr plotýnky.

Nepoužívejte nádoby na vaření, které přesahují přes okraje desky.

Hořák

Průměry nádobí

Rychlý 180 mm - 260 mm

Hořák

Průměry nádobí

Pomocný 80 mm - 160 mm

Upozornění Hrnce nesmí přesahovat mimo zónu s ovladači.

K dosažení nižší spotřeby plynu vždy postavte hrnce tak, aby nevyčnívaly přes okraje plotny a byly umístěny ve středu kruhu. Na varné plotýnky nepokládejte nestabilní nebo deformované hrnce.

Čištění a údržba

! Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

! Upozornění Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticí přístroji.
! Upozornění Nepoužívejte drsné čisticí prostředky, kovové drátěnky nebo kyseliny, protože by mohly spotřebič poškodit.

i Škrábance nebo tmavé skvrny na sklo- keramické desce nemají vliv na její funk- ci.

• Mřížky pod nádoby můžete k pohodlnějšímu čištění vyjmout.
• Smaltované části a víčka a rozdělovače plamene hořáku čistěte pomocí vlažné saponátové vody.
• Části z nerezové oceli omyjte vodou a poté osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce; musí být umyty ručně.
• Jestliže myjete mřížky pod nádoby ručně, při sušení mějte na paměti, že smaltovací postup někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umístěte.
• Mají-li hořáky správně pracovat, musí být ramena mřížek pod nádoby ve středu hořáků.
• Při snímání mřížek pod nádoby bud'te velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

- Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek na sklokeramiku nebo nerezovou ocel.

1. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.
2. Nakonec spotřebič vytřete čistým hadrem do sucha.

Pravidelná údržba

Pravidelně si v servisním středisku objedná- vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Co dělat, když...

Problém	Možná příčina	Řešení
Při zapalování plynu není jiskra.	Je přerušena dodávka elek-trického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistky domovní elektrické instalace.
	Víčko hořáku a rozdělovač plynu jsou nasazeny nesyme-tricky.	Zkontrolujte, zda jsou víčko hořáku a rozdělovač plynu správně nasazeny.
Plamen zhasíná hned po zapá- lení.	Termočlánek není zahřátý na dostatečnou teplotu.	Po zapálení plamene podržte kohout stisknutý ještě asi 5 vteřin.
Plynový kroužek hoří nerovno-měrně.	Rozdělovač plynu je ucpaný zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanesená a zda na roz-dělovači hořáku nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodejce nebo místní servisní středisko.

i V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu servisního technika nebo prodej-

ce zaplatit, i když je spotřebič ještě v zá- ruce.

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje naleznete na typovém štítku sady trysek.

• O z n a čení modelu ......
  • Vý ro b n í číslo (PNC) ......
• Sériové číslo (SN) ......

Používejte pouze originální náhradní díly. Můžete je zakoupit pouze v našem servisním

středisku a autorizovaných obchodech s náhradními díly.

Technické údaje

Rozměry varné desky

Šířka: 290 mm
Hloubka: 510 mm

Rozměry výřezu pro varnou desku

Šířka: 270 mm
Hloubka: 490 mm

Průměry trysek

Hořák ∅ obtoku v 1/100 mm.
Pomocný 28
Rychlý 42

Tepelný výkon

Rychlý hořák: 3,0 kW
Pomocný hořák: 1,0 kW
CELKOVÝ VÝKON: G20	(2H) 20 mbar = 4kWG30/G31 (3B/P) 30/30mbar = 277 g/h
Elektrické napájení: 230	V ~ 50 Hz
Kategorie: II2H3B/P
Přívod plynu: G20 (2H)	20 mbar
Třída spotřebiče:	3

Plynové hořáky

HOŘÁK NOR-MÁLNÍ VÝKONkW kW	SNÍŽENÝ VÝ-KONvstřikování	NORMÁLNÍ VÝKON
		ZEMNÍ PLYNG20 (2H) 20 mbar		LPG(propan/butan) 30 mbar
		1/100 mm	m^3/h	vstřiko-vání1/100mm	g/hG30	G31
Pomocný hořák	1,0	0,33	70	0,095	50	73
Rychlý hořák 3,0	(zem.plyn)2,8 (LPG)	0,75	119	0,286	86	204

Poznámky k ochraně životního prostředí

Symbol 📄 na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu,

služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové díly jsou označeny značkami: >PE<, >PS< apod. Zlikvidujte prosím veškerý obalový materiál jako domácí odpad ve vhodném kontejneru v místě svého by-dliště.

Bezpečnostné pokyny 49

Inštalácia 51

Popis spotrebiča 54

Obsluha spotrebiča 54

Všeobecné bezpečnostné pokyny

• Používajte iba príslušenstvo dodané so spotrebičom.
• Pri pripájaní spotrebiča k zásuvkám v jeho blízkosti postupujte opatrne. Nedovol'te, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble. Nedovol'te, aby sa elektrické napájacie káble zamotali.

„Pohyblivé“ pripojenie s mechanickým ukončením:

1. Otočte ovládací gombík do maximálnej polohy (☆) a stlačte ho.

2. Podržte ovládací gombík stlačený približne 5 sekúnd; umožní sa tým zohriatie termočlánku. Ak nie, preruší sa tým prívod plynu.

3. Ked' bude plameň rovnomerný, upravte ho.

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela.

Horák Priemery kuchynského riadu

Aby ste zhasli palmeň, otočte gombík na symbol ■.

! Varovanie Predtým, ako zložíte hrnce z horáka, zhasnite plameň.

Horák Priemery kuchynského riadu

Pomocný 80 mm – 160 mm

! Varovanie Hrnce sa nesmú dostat' na ovládací panel.

! Varovanie Z bezpečnostných dôvodov spotrebič nečistite parnymi ani vysokotlakovým čističmi.
! Varovanie Nepoužívajte drsné čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič.

i Škrabance a tmavé škvrny na sklokeramike neovplyvňujú funkčnost spotrebiča.

Po čistení utrite spotrebič mäkkou tkaninou.

Odstráňte nečistoty:

• Popis modelu ......
• Číslo výrobku ("PNC") ......
• Sériové číslo (S.N.) ......

Šírka: 290 mm
Híbka: 510 mm

Šírka: 270 mm
Híbka: 490 mm

Priemery prívodov
