ZH0020 - Ohřívače vody Concept - Bezplatný návod k obsluze

Typ výrobku	Elektrický ohřívač vody
Model	ZH0020
Značka	Concept
Kapacita	50 litrů
Rozměry (V x H)	50 cm x 40 cm
Hmotnost	15 kg
Napájení	220-240 V, 50 Hz
Příkon	2000 W
Třída energetické účinnosti	C
Maximální teplota vody	75 °C
Hlavní funkce	Ohřev, regulace termostatu, tepelná izolace
Bezpečnostní prvky	Ochrana proti přehřátí, přetlakový ventil, antikorozní anoda
Údržba	Vypouštění nádrže každoročně, kontrola a výměna anodové tyče každé 2-3 roky
Čištění	Otřete vnější povrch vlhkým hadříkem; nepoužívejte abrazivní čisticí prostředky
Dostupné náhradní díly	Topné těleso, termostat, anodová tyč, přetlakový ventil
Opravitelnost	Snadný přístup ke komponentům; díly vyměnitelné uživatelem
Instalace	Nástěnná, vertikální, vyžaduje odbornou instalaci
Záruka	2 roky

Často kladené otázky - ZH0020 Concept

Jak dlouho trvá ohřev vody na 75 °C?

S topným tělesem 2000W trvá ohřev 50litrové nádrže z 15 °C na 75 °C přibližně 1,5 hodiny.

Jak často bych měl vyměnit anodovou tyč?

Kontrolujte anodovou tyč každé 1-2 roky a vyměňte ji, pokud je silně zkorodovaná nebo kratší než 10 cm. Obvykle se vyměňuje každé 3-5 let.

Mohu si ohřívač vody nainstalovat sám?

Doporučuje se odborná instalace kvůli elektrickým a vodovodním přípojkám. Nesprávná instalace může zrušit záruku.

K čemu slouží přetlakový ventil?

Uvolňuje nadměrný tlak, aby nedošlo k prasknutí nádrže. Testujte jej jednou ročně zvednutím páky.

Proč můj ohřívač vody uniká?

Možné příčiny: uvolněné spoje, zkorodovaná nádrž, vadný přetlakový ventil nebo poškozené těsnění. Vypněte napájení a vodu, poté zkontrolujte.

Jak mohu u tohoto ohřívače vody ušetřit energii?

Nastavte termostat na 55-60 °C, izolujte potrubí teplé vody a každoročně vypouštějte nádrž, abyste odstranili usazeniny.

Jaká je záruční doba?

Concept poskytuje na ZH0020 2letou záruku na výrobní vady. Podrobnosti zjistěte u svého místního prodejce.

Mohu použít ohřívač vody s tvrdou vodou?

Ano, ale usazování se zrychluje. Nainstalujte změkčovač vody a každých 6 měsíců proplachujte nádrž, aby byla zachována účinnost.

Jak nastavím teplotu?

Najděte otočný ovladač termostatu za přístupovým panelem. Pomocí plochého šroubováku nastavte požadovanou teplotu (max. 75 °C).

Co mám dělat, když voda není horká?

Zkontrolujte napájení, nastavení termostatu a topné těleso. Pokud je bezpečnostní spínač vypnutý, resetujte jej. Pokud problém přetrvává, kontaktujte odborníka.

NÁVOD K OBSLUZE ZH0020 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napětí 220-240 V / 50HZ
Příkon 1800 W (2000 W ZH0030)
Objem 27 l

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Nenechávejte spotřebič bez dozoru během provozu.

- Nepoužívejte spotřebič ve venkovním prostředí nebo na mokrém povrchu, hrozí nebezpečí úrazu elektrickým proudem.

- Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla.

- Držte spotřebič stranou od zdrojů tepla, jako jsou radiátory, trouby a podobně. Chraňte jej před prímým slunečním zářením, vlhkostí.

- Teplota přístupných částí může být za provozu vysoká – nebezpečí popálení.

- Nevkládejte materiály z papíru nebo plastu do vnitřního prostoru spotřebiče.

- Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka. Pokud manipulujete s horkými částmi, používejte kuchyňské rukavice (chňapky).

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Zabraňte tomu, aby přívodní kabel volně visel přes hranu pracovní desky, kde by na něho mohly dosáhnout děti.

- Netahejte a nepřenášejte spotřebič za přívodní kabel.

- Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.

- Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné, s obsluhou seznámené osoby.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Přívodní kabel zapojte nejprve do zásuvky tlakového hrnce a až poté do síťové zásuvky.

- Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapinejte poškozený spotřebič.

- Před vypojením spotřebiče ze sítě se ujistěte, že je spotřebič vypnutý.

• Spotřebič používejte ve větrané místnosti.
• Během provozu můžete sundat víko pouze za podmínek doporučených výrobcem.
• Vždy vytáhněte zástrčku ze zásuvky elektrického napětí před sestavováním nebo
• odnímáním příslušenství!
• Nikdy nepřenášejte spotřebič, pokud je horký nebo obsahuje horké potraviny.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis.

Spotřebič prénášejte jen studený a prázdný!

Vychladlý a zcela prázdný přístroj uchopte pouze za k tomu určené úchyty!

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Poklice
2. Úchyty
3. Hrnec
4. Časový spínač (ZH0020,ZH0030)
5. Výpustný kohout
6. Nastavení teploty
7. Kontrolka zapnutí
8. Přepínač ON/OFF zvukového signálu

Příslušenství: A – Rošt

Tento přístroj je určen k: zavařování, vaření, přípravě teplých nápojů, udržování horké tekutiny, blanšírování zeleniny, sterilizaci moštu, atd.

Husté kapaliny musí být pomalu zahřívány pomalu a nepřetržitě míchány, aby se předešlo jejich připálení.

Zapnutí hrnce bez vody nebo jiné tekutiny může vést k poškození povrchu skloviny. Před opětovným použitím nechte spotřebič vychladnout. Při přidávání vody do spotřebiče, který je v chodu, dbejte opatnosti, hrozí opaření horkou párou.

Při prvním použití může vzniknout zápach, který ale po krátké době zmizí.

Kapacita

Zařízení má kapacitu 27 litrů. Hladina kapaliny nesmí být vyšší než 4 cm pod horní okraj zařízení.

Maximálně 11 sklenic o objemu 0,72 litru nebo 34 x sklenic o objemu 0,37 litru.

Důležité informace:

Před prvním použitím hrnec vyvařte.

Naplňte přístroj asi 6 litry vody, nastavte termostat na maximum, pak zapněte otočením časovačem ve směru hodinových ručiček na 60 minut. Po uplynutí nastaveného času se přístroj automaticky vypne. Po ochlazení a vylití vody je zařízení připraveno k použití.

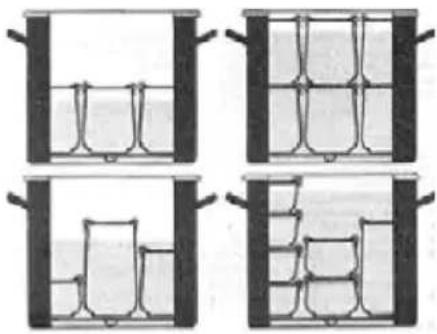

NÁVOD K POUŽITÍ

• Vložte zavařovací rošt do přístroje.

• Vložte uzavřené sklenice na rošt.

- Naplňte přístroj vodou do 75% výšky sklenic. Ujistěte se, že sklenice jsou dobře utěsněny tak, aby do nich nepronikla žádná voda.

- Nasad'te víko.

- Otočte časovačem do pozice ON Continue.

- Nastavte požadovanou teplotu – viz tabulka a zapněte tlačítko zvukového signálu do pozice 1. Uvedené časy se vztahují na skutečnou dobu vaření, která začíná běžet po dosažení nastavené teploty.

- Vaření může trvat až 90 minut. Jakmile je dosaženo nastavené teploty, uslyšite signalizační tón.

- Až uslyšite tón, přepněte tlačítko zvukového signálu do pozice 0 a nastavte časovač. Chcete-li nastavit přístroj k nepřetržitému ohřevu, otočte časovačem proti směru hodinových ručiček.

• Nyní začne fáze ohřevu.

- Po pípnutí nastavte dobu vařeni dle tabulky.

Upozornění: Uvedený čas a teploty jsou pouze orientační, závisí na množství vody a zralosti plodů, atd.

ZAVAŘOVACÍ TABULKA

Ovoce Teplota ve °C Čas v minutách
Jablka měkká / tvrdá 90 30/40
Jablečné pyré 90 30
Třešně 80 30
Hrušky měkké / tvrdé 90 30/80
Jahody, ostružiny 80 25
Rebarbora 100	30
Maliny, angrešt	80 30
Červený rybíz, brusinky	90 25
Meruňky	90 30
Mirabelle, ryngle	90 30
Broskve	90 30
Švestky	90 30
Kdoule	95 25
Borůvky	85 25
Zelenina Teplota ve °C Čas v minutách
Květák 100 90
Chřest 100 120
Hrášek 100 120
Okurky 90 30
Mrkev 100 90
Dýně 90 30
Kedlubny 100 90
Celer 100 110
Růžičková kapusta, červené zelí 100 110
Houby 100 110
Fazole 100 120
Rajčatech, rajčatový protlak 90 30

Maso Teplota ve °C Čas v minutách
Pečené maso, kousky, vařené maso 100 85
Vývar	100 60
Zvěřina, drůbež vařená	100 75
Vařený Guláše, Omáčky	100 75
Mleté maso, klobása (syrové) (syrové)	100 110

UPOZORNĚNÍ: Sklenice po ukončeném zavařovacího cyklu jsou horké. Dávejte pozor, abyste se nespálili. Při vyndávání sklenic z hrnce budťe opatrní a používejte ochranné rukavice. (Chňapky)

DOPORUČENÍ: Uchovávejte zavařeniny na chladném, tmavém a suchém místě.

OHŘEV TEKUTIN, UDRŽOVÁNÍ HORKÉ TEKUTINY, OHŘEV SVAŘENÉHO VÍNA

Toto zařízení je ideální pro přípravu a udržování teploty horkých nápojů jako je: punč, svařené víno, čaj, grog, atd. Buděte opatrní při napouštění. Hladina kapaliny nesmí být vyšší než 4 cm pod horní okraj, jinak hrozí nebezpečí přetečení. Nasaděte víko a následně vyberte požadovanou teplotu. Otáčením spínače proti směru hodinových ručiček, zvolíte nepřetržitý ohřev. Zapněte přístroj - kapalina se nyní zahřívá a uchovává s nastavenou teplotou termostatu. Signalizační tón zazní po dosazení požadované teploty. Tekutinu pravidelně míchejte, aby rozložení teploty bylo rovnoměrné. Alarm přepínače ON/OFF lze nyní vypnout.

Umístěte šálek pod výpustný kohout a stiskněte páčku. Po naplnění ji uvolněte. Pokud chcete čerpat větší množství tekutiny najednou, zatáhněte páku nahoru, dokud nezapadne na místo. Tekutina poteče, dokud páku opět neuvolníte.

ČIŠTĚNÍ A ÚDRŽBA

POZOR!

• Před každým čištěním spotřebiče vytáhněte přívodní kabel z elektrické zásuvky!
• Před manipulací se ujistěte, že spotřebič již vychladl!
• K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit!
• Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody!

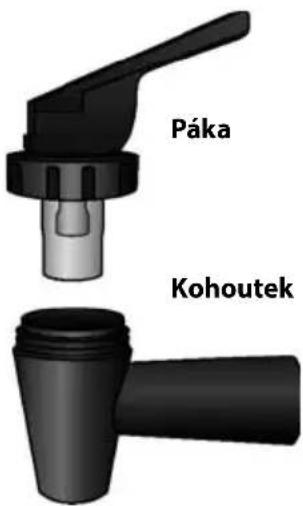

ČIŠTĚNÍ VÝPUSTNÉHO KOHOUTKU DOPORUČUJEME

Při čištění výpustného kohoutku doporučujeme odšroubovat výpustnou páku.

• Demontujte páku otočením protisměru hodinových ručiček.
• Umyjte výpustnou páčku jemným mýdlovým roztokem.
• Opláchněte ji v čisté vodě.
• Výpustným kohoutem nechte protékat slabý mýdlový roztok. Na odolné nečistoty uvnitř kohoutku použijte čistící prostředek.
• Poté jej opláchněte pod čistou vodou.
• Nasad'te výpustnou páku zpět na výpustný kohout.

ODSTRANĚNÍ VODNÍHO KAMENE

Při běžném užívání dochází k usazování nečistot z vody. K jejich vyčištění použijte volně prodejné prostředky pro odvápnění (dbejte návodu jejich výrobce). Po odstranění vodního kamene opláchněte přístroj čistou vodou.

DOPORUČENÍ

• Kabel oviňte kolem cívky a zasuňte zástrčku do držáky ve středu základny přístroje.
• Zavařené ovoce skladujte na chladném a suchém místě.

UPOZORNĚNÍ: Dodavatel si vyhrazuje právo na změnu tvaru víka.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

- Nepoužívajte spotrebič inak, než je opísané v tomto návode.

- Overte, či pripájané napätie zodpovedá hodnotám uvedeným na typovom štítku spotrebiča.

- Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

- Dbajte na zvýšenú opatrnost, pokial' sa spotrebič používa v blízkosti detí.

- Prívodný kábel zapojte najprv do zásuvky tlakového hrnca a až potom do sietovej zásuvky.

Recyklácia spotrebiča na konci jeho životnosti:

Výrobce (příp. dovozce) odpovídá za to, že výrobek vyhovuje požadavkům právních předpisů a vyhovuje požadavkům stanovených příslušnými technickými normami. Dále odpovídá za to, že výrobek má takové vlastnosti, které výrobce popsal v dokumentech vztahujících se ke zboží nebo které spotřebitel očekával s ohledem na povahu zboží a na základě reklamy výrobcem prováděné, jakož i odpovídá za to, že se výrobek hodí k účelu, který pro jeho použití výrobce uvádí nebo ke kterému se věc tohoto druhu obvykle používá.

Záruční doba za jakost výrobku trvá 24 měsíců od data převzetí výrobku spotřebitelem.

Záruka se nevztahuje na opotřebení výrobku způsobené jeho obvyklým užíváním. Právo z vadného plnění spotřebiteli nenáleží, pokud před převzetím výrobku věděl, že výrobek má vadu, anebo pokud vadu sám způsobil.

Záruka se nevztahuje na případy, kdy (zejména):

• nebyly dodrženy podmínky pro instalaci, provoz a obsluhu výrobku, které jsou uvedeny v návodu k obsluze výrobku,
• k závadě došlo vlivem mechanického, tepelného nebo chemického poškození, zkratem, přepětím v síti nebo nesprávnou instalací,
• k závadě došlo neodborným zásahem třetí osoby,
  • k závadě došlo při živelné události,
• k závadě došlo nedostatečnou nebo nevhodnou údržbou v rozporu s návodem k obsluze včetně závad způsobených vodními a jinými usazeninami,
• ke změně barvy topných ploch nebo poškrábání ploch došlo v souvislosti s jejich obvyklým používáním,
• se jedná o vzhledové a funkční změny způsobené slunečním zářením, tepelným zářením nebo vodními a jinými usazeninami,
• uplyne životnost některých součástí výrobku, např. akumulátorů, žárovek atd.

Záruka se nevztahuje na plnění, která byla bezplatně poskytnuta spolu s výrobkem (dárky, propagační předměty, apod.).

Uplatnění reklamace

Reklamaci vady výrobku je třeba uplatnit bez zbytečného odkladu po jejím zjištění, nejpozději však před uplynutím záruční doby.

Reklamaci výrobku uplatňuje spotřebitel u prodejce, u kterého výrobek zakoupil, případně u kteréhokoliv z autorizovaných servisních středisek, jejichž seznam je součástí balení výrobku, případně je uveden na internetu na adrese www.my-concept.com.

Při reklamaci výrobku je nutno výrobek řádně očistit a bezpečně zabalit tak, aby nedošlo k poškození při jeho případné přepravě do autorizovaného servisního střediska, není-li výrobek předáván osobně.

Spotřebitel je povinen prokázat uzavření kupní smlouvy předložením dokladu o koupi výrobku.

Zároveň s reklamací spotřebitel sdělí popis vytýkané vady a provede volbu reklamačního nároku.

Vyřízení reklamace

Jedná-li se o odstranitelnou vadu, má spotřebitel právo na bezplatné, včasné a řádné odstranění vady.

Není-li to vzhledem k povaze vady neúměrné, může spotřebitel požadovat dodání nového výrobku bez vad (výměnu), nebo týká-li se vada jen součásti výrobku, výměnu takové součásti. Je-li však požadavek na výměnu výrobku nebo jeho součásti vzhledem k povaze vady neúměrný, zejména lze-li vadu odstranit bez zbytečného odkladu, má spotřebitel právo na bezplatné odstranění vady.

Jedná-li se o neodstranitelnou vadu, případně vznikne-li spotřebiteli nárok na výměnu výrobku nebo jeho součásti, avšak tato výměna není možná, např. z důvodu vyprodání daného výrobku, má spotřebitel právo výrobek vrátit (odstoupení od smlouvy).

Právo na dodání nového výrobku (výměnu), nebo výměnu součásti výrobku má spotřebitel i v případě odstranitelné vady, pokud nemůže věc řádně užívat pro opakovaný výskyt vady po opravě nebo pro větší počet vad. V takovém případě má spotřebitel i právo na vrácení výrobku (odstoupení od smlouvy).

Nedojde-li k vrácení výrobku (odstoupení od smlouvy) nebo neuplatní-li spotřebitel právo na dodání nového výrobku bez vad (výměnu), na výměnu jeho součásti nebo na opravu výrobku, může požadovat přiměřenou slevu. Spotřebitel má právo na přiměřenou slevu i v případě, kdy mu nemůže být dodán nový výrobek bez vad, vyměněna součást výrobku nebo výrobek opraven, jakož i v případě, nedojde-li ke zjednání nápravy v přiměřené době nebo by zjednání nápravy spotřebiteli působilo značné obtíže.

Prodávající, autorizované servisní středisko, či jimi pověřený pracovník, rozhodne o reklamací ihned, ve složitých případech do tří pracovních dnů. Do této lhůty se nezapocítává doba přiměřená podle druhu výrobku potřebná k odbornému posouzení vady. Reklamace včetně odstranění vady musí být vyřízena bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, pokud se prodávající nebo autorizované servisní středisko vyřizující reklamací se spotřebitelem nedohodne na delší lhůtě.

Při vrácení výrobku (odstoupení od smlouvy) je spotřebitel povinen provést vrácení rovněž příslušenství výrobku a všech dokumentů dodaných s výrobkem.

Spotřebitel nemá nárok na vydání vadných dílů a součástí výrobku, které byly vyměněny v rámci opravy výrobku.

Veškerá další práva spotřebitele, která se ke koupi výrobku vážou, nejsou těmito záručními podmínkami dotčena.

Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce.

Výrobce:

Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Chocen, Česká republika,

tel.: [phone], fax: [phone], IČO 13216660

email: [e-mail], www.my-concept.com

Model:
Výrobní číslo:
Datum prodeje: Razítko a podpis prodejce:

concept

SK ZÁRUČNÉ PODMIENKY

Záruka

Záručná doba za akost výrobku trvá 24 mesiacov od dátumu prevzatia výrobku spotrebitelom.

Pozn.: Reklamace výrobku poškozeného při přepravě se řídí reklamačním řádem přepravce.

Výrobce:

Jindřich Valenta - ELKO Valenta, Vysokomýtská 1800, 565 01 Choceň, Česká republika,

tel.: [phone], fax: [phone], IČO 13216660

email: [e-mail], www.my-concept.com

Dovozca:

ELKO Valenta Slovakia s.r.o., Hurbanova 1563/23, 911 01 Trenčín, Slovenská republika,

tel.: [phone], fax: [phone], email: [e-mail], www.my-concept.sk
