CRMD 1723 SU - Autorádio HYUNDAI - Bezplatný návod k obsluze

Typ produktu	Autorádio s CD/USB/AUX
Značka	Hyundai
Model	CRMD 1723 SU
Formát	Jednoduché DIN
Rozměry (Š x V x H)	178 x 50 x 160 mm
Hmotnost	0,5 kg
Napájení	12V DC (záporný pól kostra)
Maximální výkon	4 x 50W
Výkon RMS	4 x 20W
Podporovaná média	CD, CD-R, CD-RW, MP3 přes USB
Rozhlasová pásma	FM, AM
Přednastavené stanice	30 (FM) / 10 (AM)
Přední vstupy	USB, AUX (3,5 mm)
Ovládání	Otočný ovladač hlasitosti, tlačítka, dálkové ovládání
Displej	LCD s bílým podsvícením
Přednastavení ekvalizéru	5 (Rock, Pop, Classic, Jazz, Flat)
Bluetooth	Ne (pouze kabelová připojení)
Pokyny k čištění	Otřete měkkým suchým hadříkem. Vyhněte se rozpouštědlům.
Bezpečnostní certifikace	CE, RoHS
Dostupnost náhradních dílů	Dálkové ovládání, čelní panel, kabelový svazek
Opravitelnost	Modulární design; opravu doporučujeme svěřit kvalifikovanému technikovi

Často kladené otázky - CRMD 1723 SU HYUNDAI

Jak nainstalovat autorádio Hyundai CRMD 1723 SU?

Pro instalaci potřebujete standardní slot Single DIN. Připojte kabelový svazek k ISO konektorům vozidla: žlutý (stálých 12V), červený (spínaných 12V), černý (kostra). Vložte jednotku do palubní desky a zajistěte přiloženými šrouby. Připevněte přední rámeček a ozdobný kroužek.

Podporuje toto rádio Bluetooth?

Ne, Hyundai CRMD 1723 SU nemá Bluetooth. Podporuje pouze kabelová připojení přes USB a AUX vstup.

Mohu přehrávat soubory MP3 z USB disku?

Ano, můžete přehrávat soubory MP3 z USB flash disku. Vložte disk do předního USB portu a rádio automaticky přečte a přehraje soubory. Podporuje složky a ID3 tagy.

Jak nastavit hodiny na CRMD 1723 SU?

Stiskněte a podržte tlačítko DISP po dobu 2 sekund. Použijte knoflík VOL k nastavení hodin, poté znovu stiskněte DISP pro nastavení minut. Stiskněte DISP ještě jednou pro uložení.

Co dělat, když rádio neladí žádné stanice?

Zkontrolujte, zda je anténní kabel správně připojen. Ujistěte se, že jste ve správném pásmu (FM/AM). Proveďte automatické vyhledávání: stiskněte a podržte tlačítko SCAN po dobu 2 sekund pro automatické vyhledání a uložení stanic.

Jak čistit přední panel?

Použijte měkký suchý mikrovláknový hadřík k jemnému otření čelního panelu. Nepoužívejte žádné chemické čističe, alkohol nebo abrazivní materiály, protože by mohly poškodit povrch.

Jaké jsou rozměry tohoto autorádia?

Hyundai CRMD 1723 SU je jednotka Single DIN s rozměry přibližně 178 mm (šířka) x 50 mm (výška) x 160 mm (hloubka). Ujistěte se, že vaše palubní deska má slot Single DIN pro instalaci.

Mohu připojit svůj smartphone pomocí AUX vstupu?

Ano, můžete připojit jakékoli zařízení s 3,5mm konektorem pro sluchátka pomocí standardního AUX kabelu. Zapojte jeden konec do předního AUX portu rádia a druhý do zařízení. Zvolte režim AUX stisknutím tlačítka SRC.

Rádio se vypne, když vypnu auto. Je to normální?

Ano, je to normální. Rádio je navrženo tak, aby se vypnulo při vypnutí zapalování (spínaný 12V vodič). Vnitřní paměť uchová vaše předvolby a nastavení díky stálému 12V (žlutý vodič).

Kde najdu náhradní díly jako dálkové ovládání?

Náhradní díly, včetně dálkového ovládání, čelního panelu a kabelového svazku, lze objednat v autorizovaných servisních střediscích Hyundai nebo u online prodejců. Zkontrolujte oficiální web Hyundai car audio pro kompatibilní díly.

NÁVOD K OBSLUZE CRMD 1723 SU HYUNDAI

1. Přístroj připojujte pouze k napájení 12V s negativním uzemněním.

1. Neinstalujte přístroj tam, kde by omezoval bezpečné řízení.

1. Nikdy nepoužívejte funkci video displeje v přední části při řízení, abyste neporušovali záko- ny a předpisy a snížili riziko dopravní nehody (kromě používání video kamery pro pohled dozadu).

1. Z důvodu bezpečnost řízení udržujte hlasitost na bezpečné a přiměřené úrovni, aby byly slyšet zvuky zvenku v případě nouzové situace.

2. Nikdy nevystavujte prístroj, zesilovač ani reproduktory vlhkosti či vodě, aby nedošlo k jiskření nebo požáru.

1. Nevyměňujte pojistku na síťovém kabelu bez odborného dohledu. Použití nevhodné pojistky může způsobit poškození přístroje nebo i požár.

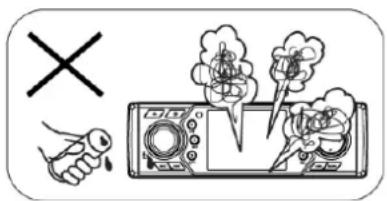

1. Pokud dochází k některému z následujících projevů, přístroj vypněte a pošlete jej zpět středisku poprodejního servisu nebo obchodníkovi či distributorovi, od kterého jste přístroj zakoupili:

a) Není zvukový výstup;
b) Není obrazový výstup;
c) Do přístroje se dostala voda nebo jiný cizí předmět;
d) Z prístroje se kouří;
e) Přístroj vydává neobvyklý zápach.

BEZPEČNOSTNÍ INFORMACE

Upozornění

Přístroj obsluhujte správně dle pokynů v návodu, aby nedošlo ke zbytečným problémům.

Pozor

Tento produkt je LASEROVÝM PRODUKTEM TŘÍDY 1. Používání jiných ovládacích prvků nebo úprava či provádění jiných postupů, než jsou postupy uvedené v tomto návodu, může vést k nebezpečnému ozáření. Neodstraňujte kryty a neopravujte sami přístroj. Přenechejte servis kvalifikovanému personálu.

Vlnová délka: CD – 780 nm, DVD – 650 nm.

Výkon laseru. S bezpečnostní ochranou nedochází k nebezpečnému vyzařování.

Z důvodu zamezení rizika požáru nebo úrazu elektrickým proudem či nepříjemného rušení používejte pouze přiložené součásti.

Poznámky k CD

• Přehrávání vadných nebo znečištěných CD může způsobovat výpadky zvuku.
  • CD držte dle obrázku.
• Nedotýkejte se nepotištěné strany.
• Na žádnou stranu disku nelepte nálepky, štítky ani fólie na ochranu dat.
• Nevystavujte CD přímému slunečnímu světlu ani nadměrnému teplu.
• Znečištené CD očistěte čistící tkaninou, a to tahy od středu disku směrem k jeho okrajům.

- Nikdy nepoužívejte rozpouštědla jako benzín či líh.

- Tento přístroj je schopen přehrávat CD o průměru 3 palce (8 cm).

- Nikdy nepoužívejte osmicentimetrová CD v adaptéru ani CD nepravidelného tvaru. Přístroj nemusí být schopen je vysunout.

OBSAH

Bezpečnostní opatření 2

Bezpečnostní informace 3

Ovládací prvky panelu 5

Ovládací prvky dálkového ovladače 6

Začínáme 7

Přehrávání USB, SD/MMC a MP3 8

Běžný provoz 9

Přehrávatelné disky 17

Přehrávání audia, videa a obrazových souborů 18

Přehrávání stopy 18-21

Přehrávání DVD 22

Nastavení DVD 22

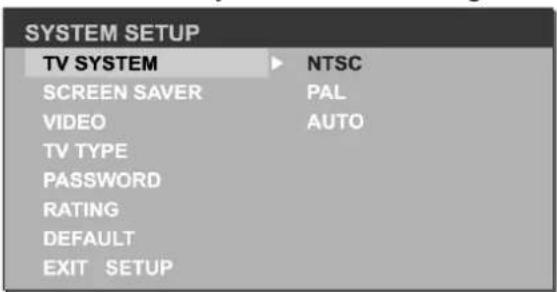

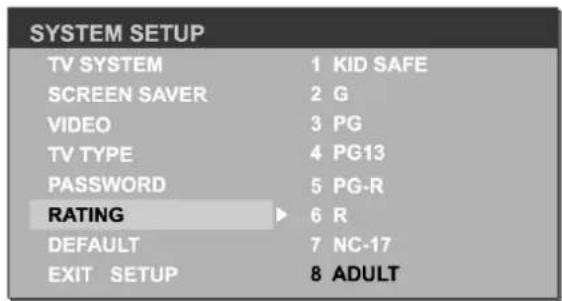

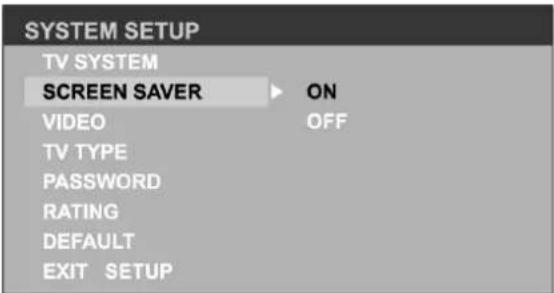

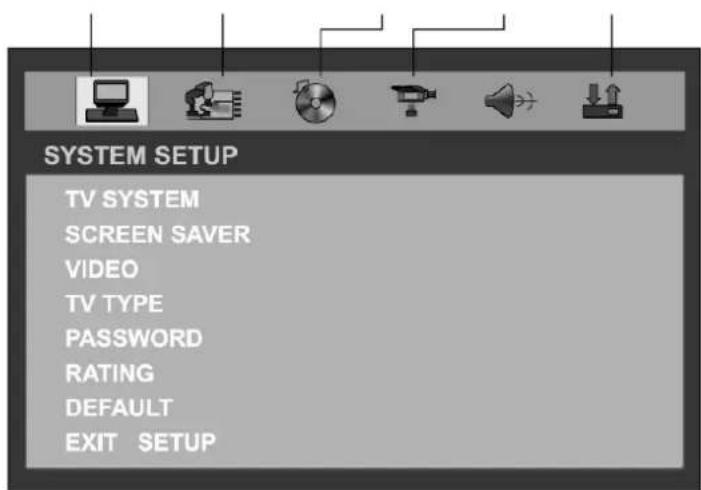

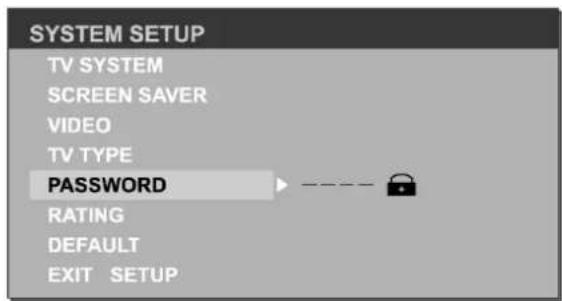

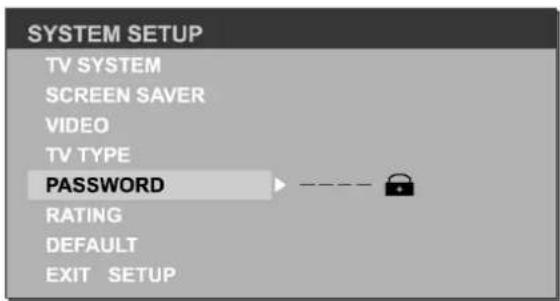

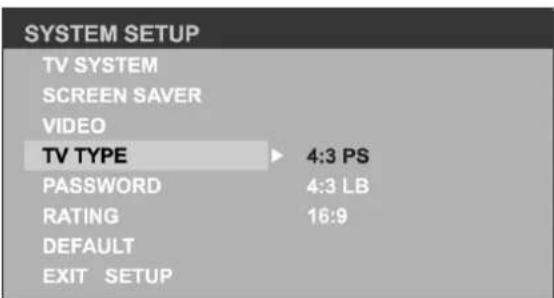

Systémové nastavení DVD 23-24

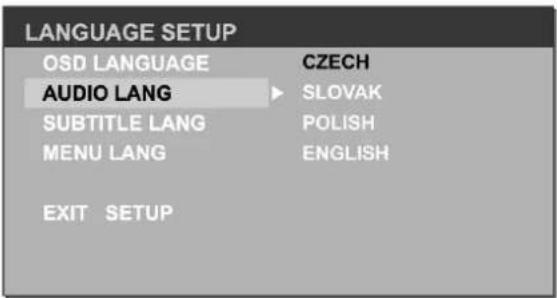

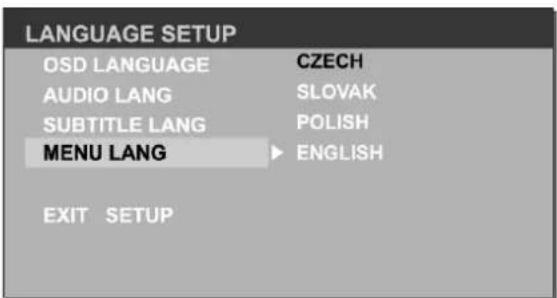

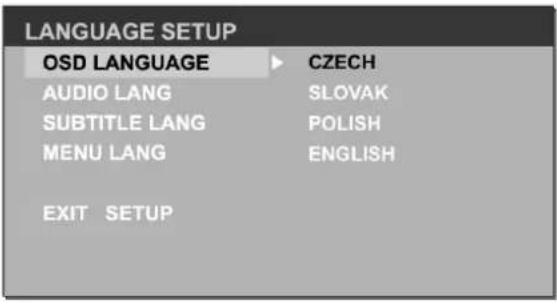

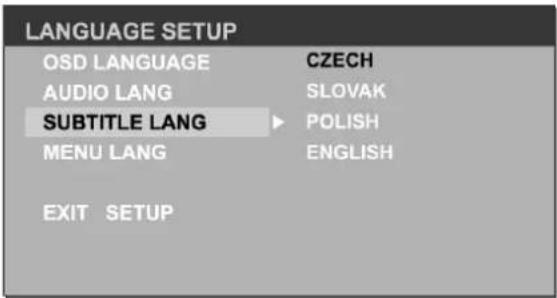

Nastavení jazyka DVD 25

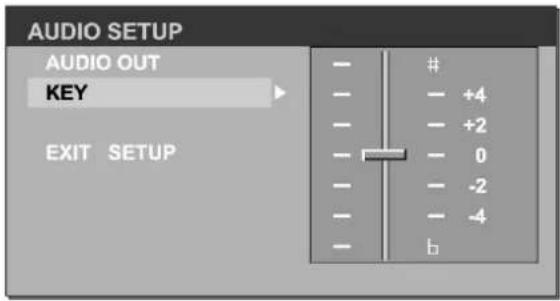

Nastavení zvuku DVD 26

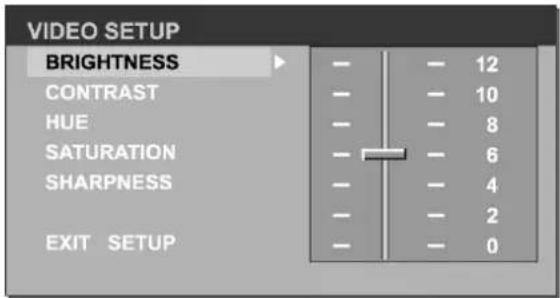

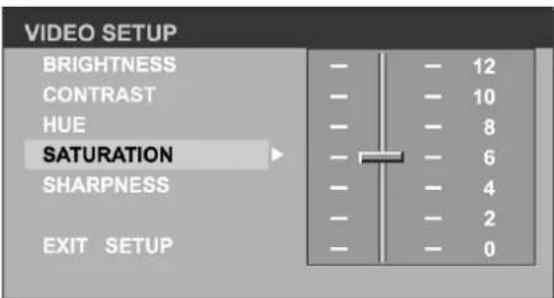

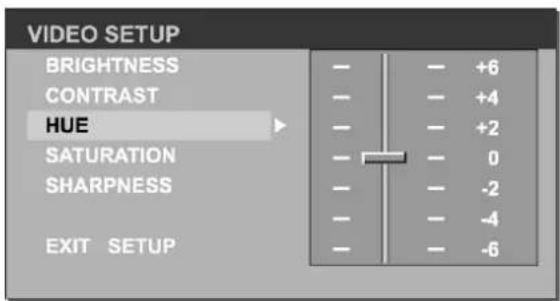

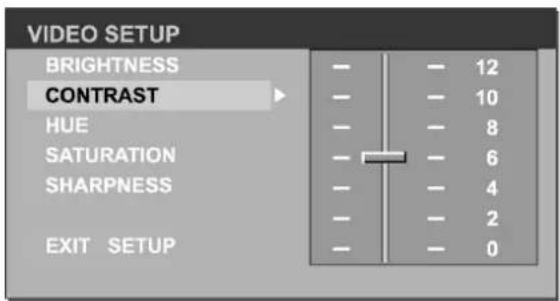

Nastavení obrazu DVD 27

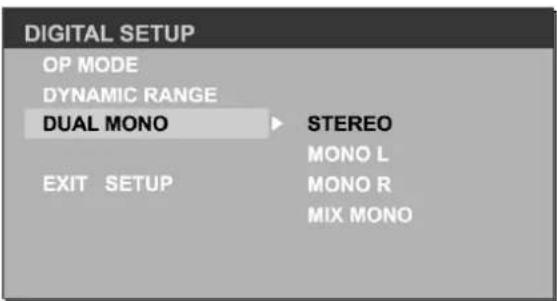

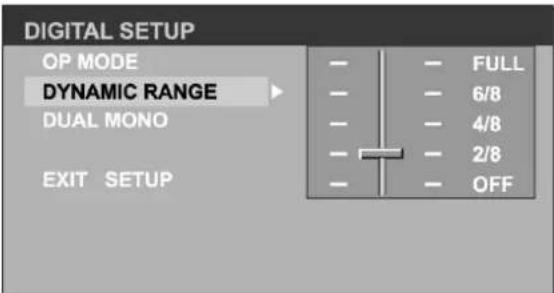

Digitální nastavení DVD 28

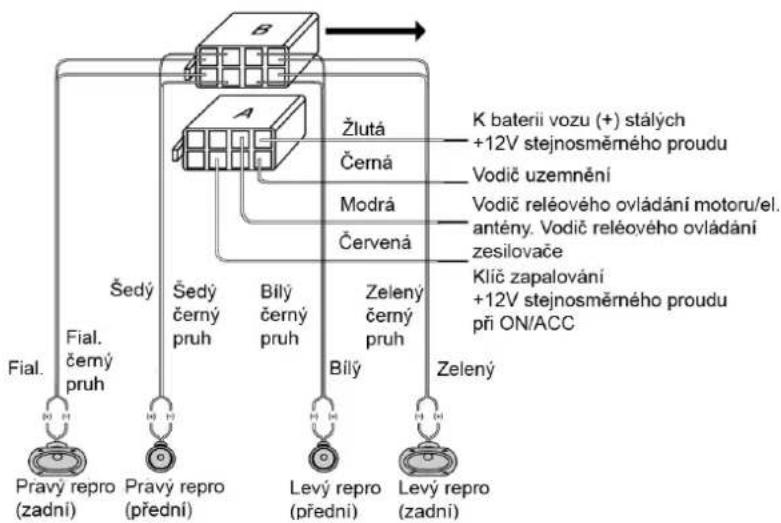

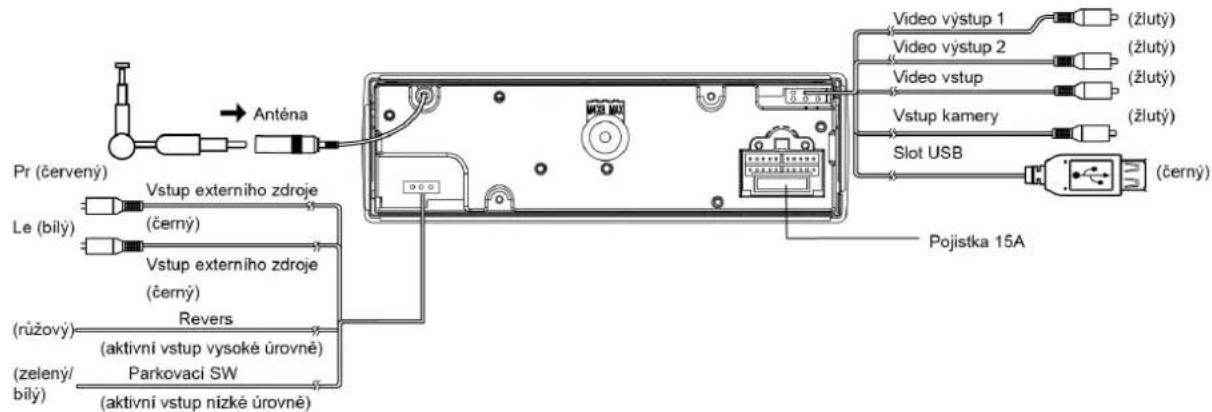

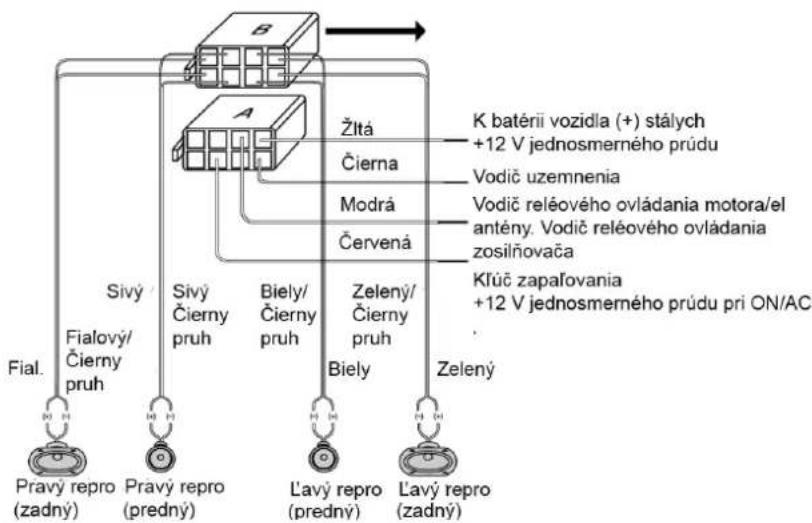

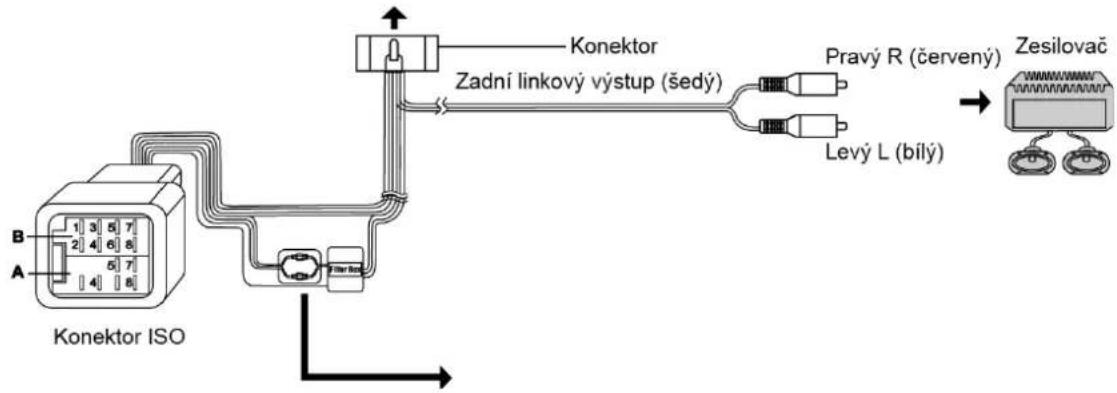

Elektrické propojení 28-29

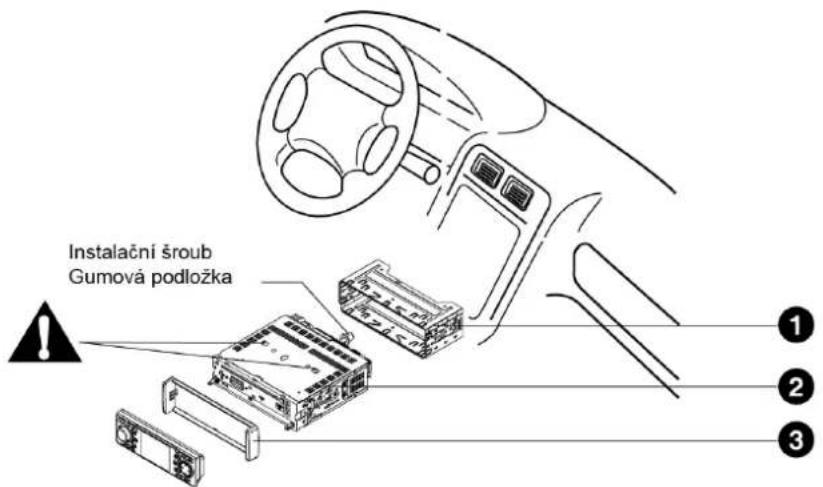

Průvodce instalací 30

Systém ochrany proti krádeži 31

Řešení problémů 32

Technické specifikace 33

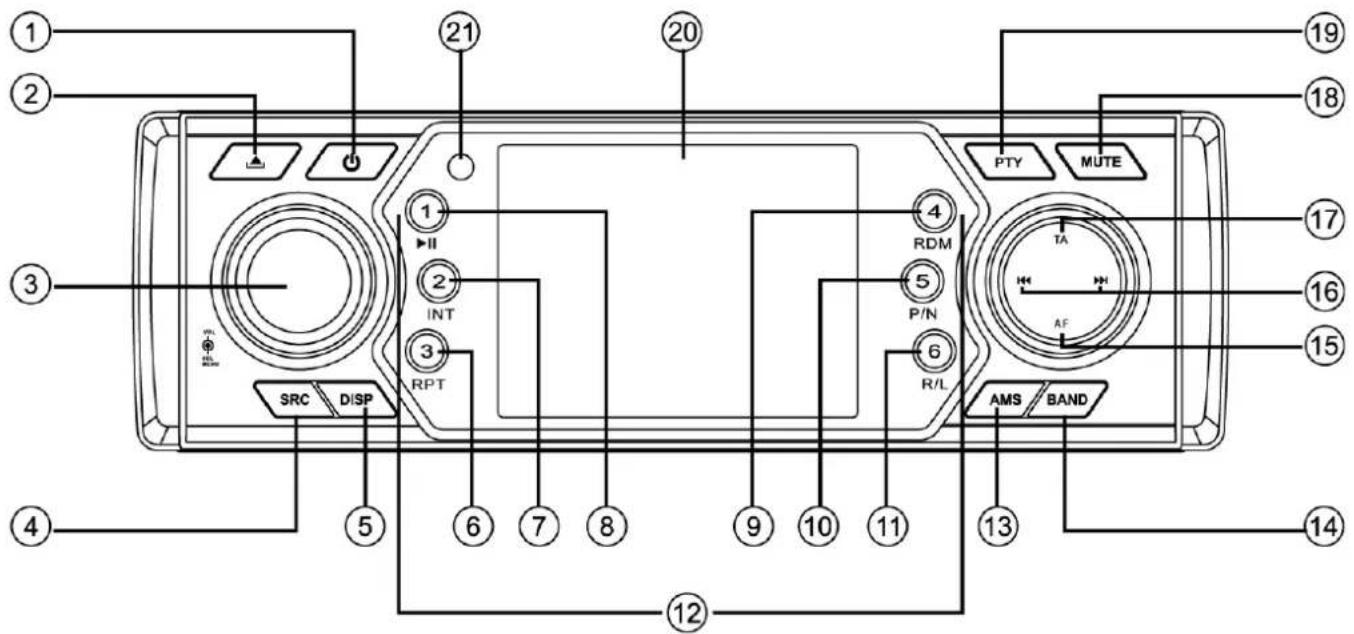

OVLÁDACÍ PRVKY PANELU

Zapnutí/vypnutí: Stisknutím tlačítka épřístroj zapnete a vypnete.

1. Zapnutí/vypnutí
2. Otevření panelu
3. • Otáčením knoflíku nastavte úroveň hlasitosti.

- Stisknutím zvolte BAS/TRE/BAL/FAD a otáčením knoflíku nastavte úroveň.

1. Rádio

2. Disk (pokud je vložen)

3. USB (pokud je zapojeno)
4. Karta SD/MMC (pokud je vložena)

5. Vstup AV-in

6. Přepínání displeje/Nastavení času

7. Opakované přehrávání stopy
8. Přehrání začátků
9. Přehrávání/Pauza
10. Náhodné přehrávání stopy

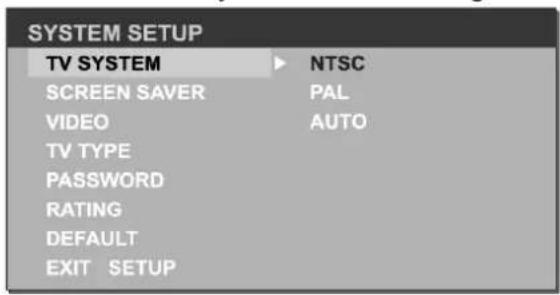

11. • Video systém PAL/NTSC/AUTO

- O jednu složku nahoru (USB/SD/MP3/disk)

1. • Zvukový kanál DVD

2. Zvukový kanál VCD

3. O jednu složku dolů (USB/SD/MP3/disk)

4. • Předvolby rádia ⑪-Bo stisknutí se bude přehrávat předvolená stanice; pokud tlačítko podržíte déle než 2 vteřiny, stanice se uloží.
5. • AMS: Automatické uložení stanic do predvoleb/Procházení predvoleb
6. • Přepínání pásem: FM1-FM2-FM3-MW1-MW2
7. • Zapnutí/vypnutí alternativní frekvence
8. • Ladění rádia

- Přeskakování/prohledávání stop

1. • Dopravní hlášení
2. • Vypnutí zvuku
3. • Typ programu
4. • Zcela plochý displej TFT 3 palce (7,6 cm)
5. • Senzor dálkového ovládání

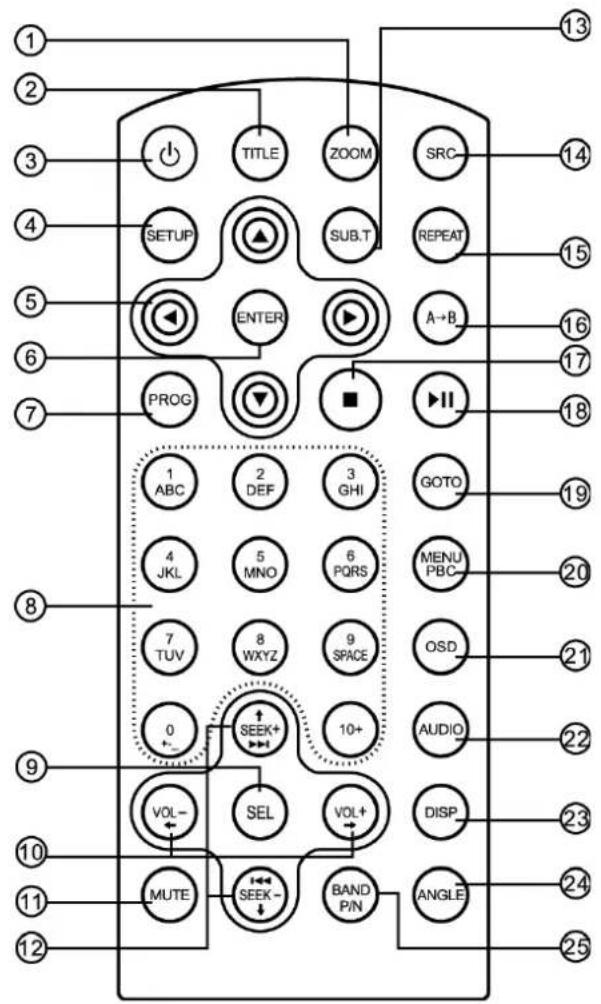

OVLÁDACÍ PRVKY DÁLKOVÉHO OVLADAČE

Zapnutí/vypnutí: Stisknutím tlačítka čpřístroj zapnete a vypnete.

1. Zoom (pouze u DVD/VCD)

2. Titul (pouze u DVD)

3. Zapnutí/vypnutí

4. Nastavení

5. Kurzor menu

6. Vložit

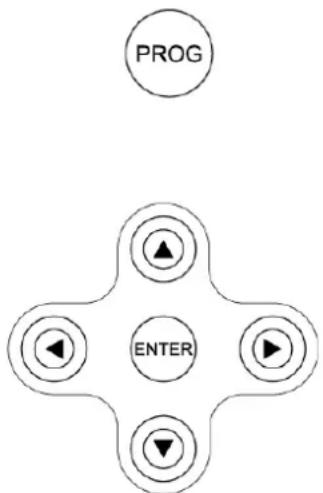

7. Program

8. Číslice

9. • Volba zvukového režimu Bas/Tre/Bal/Fad/Bri/Con/Sat

- Stisknutím déle než 2 vteřiny se dostanete do režimu menu

1. Hlasitost

2. Vypnutí zvuku

3. • Ladění rádia

- Přeskakování/vyhledávání stopy

1. Titulky (pouze u DVD)

2. • Rádio

- Disk (pokud je vložen)

- USB (pokud je zapojeno)

- Karta SD/MMC (pokud je vložena)

- Vstup AV-in

1. Opakování

2. Opakování A → B

3. Stop/Zpět

4. Přehrávání/Pauza

5. Přejít na

6. • Menu DVD

- Kontrola přehrávání (pro VCD2.0 nebo vyšší)

1. Zobrazení na obrazovce

2. • DVD audio

- VCD audio Le/Pr/ST

1. Displej panelu

2. Úhel (pouze u DVD)

3. • Obrazový systém PAL, NTSC, AUTO

- Rozhlasové pásmo

OVLÁDACÍ PRVKY DÁLKOVÉHO OVLADAČE

Výměna lithiové baterie dálkového ovladače.

Pokud se zkracuje dosah dálkového ovladače nebo vynechávají jeho funkce, nahrad'te baterii novou lithiovou baterií. Ujistěte se, že polarita nové baterie je správná.

1. Zatlačte na západku a vytáhněte držák baterie.
2. Vložte knoflíkovou baterii vyraženou značkou (+) směrem nahoru. Zasuňte držák baterie do dálkového ovladače.

• Baterie ukládejte mimo dosah dětí. Pokud dítě baterii náhodou spolkne, okamžitě se porad'te s lékařem.
• Baterie nenabíjejte, nezkratuje, nerozebírejte ani je nevhazujte do ohně.
• Nevystavujte baterii kontaktu s jinými kovovými materiály.
• Jinak se může baterie začít zahřívat, prasknout nebo začít hořet.
• Pokud se baterie zbavujete nebo ji ukládáte, přelepte ji páskou a izolujte; jinak se může baterie začít zahřívat, prasknout nebo začit hořet.

Provozní dosah dálkového ovladače

Dálkový ovladač funguje v dosahu 3 – 5 m.

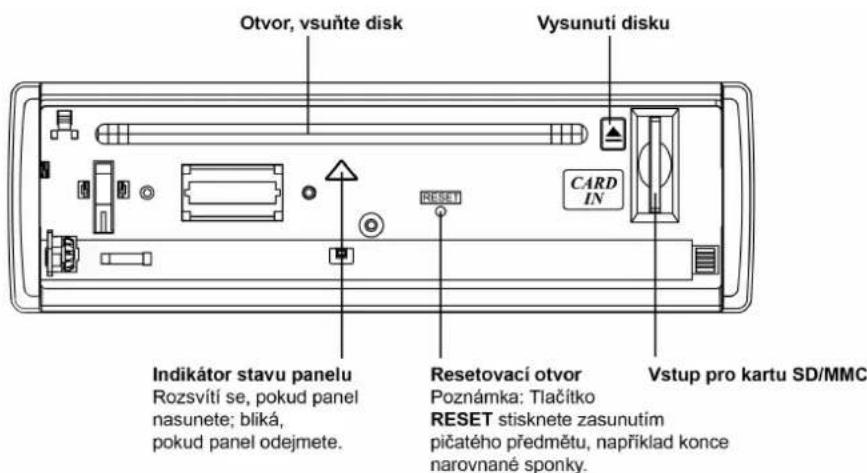

Tlačítkem ▲tevřete panel a tlačítkem vysunete disk.

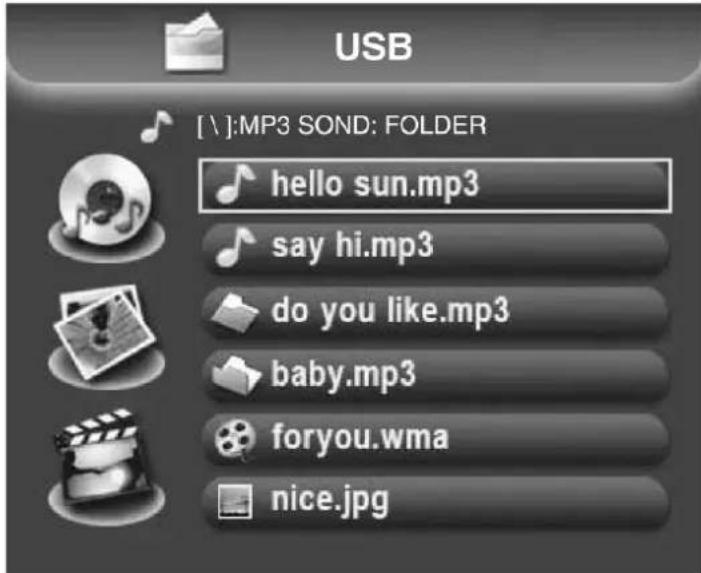

PŘEHRÁVÁNÍ USB, SD/MMC A MP3

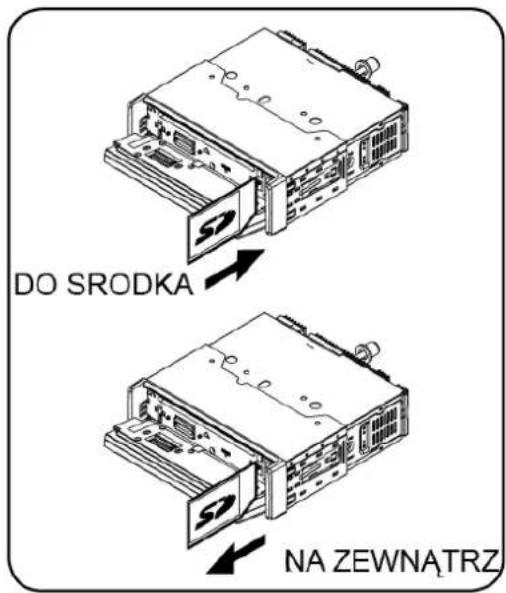

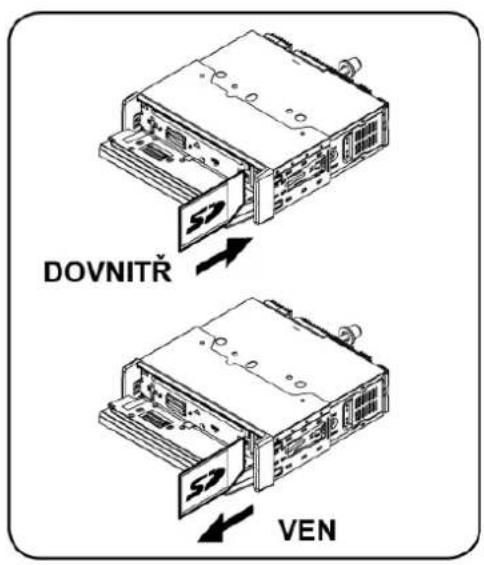

1. Vložení karty SD/MMC

Otevřete panel a vložte kartu SD/MMC do otvoru. Zavřete panel a přístroj automaticky načte kartu.

2. Vyjmutí karty SD/MMC

Stisknutím tlačítka SRC přepněte do nekartového režimu. Po zatlačení se karta SD/MMC vysune. Vytáhněte kartu.

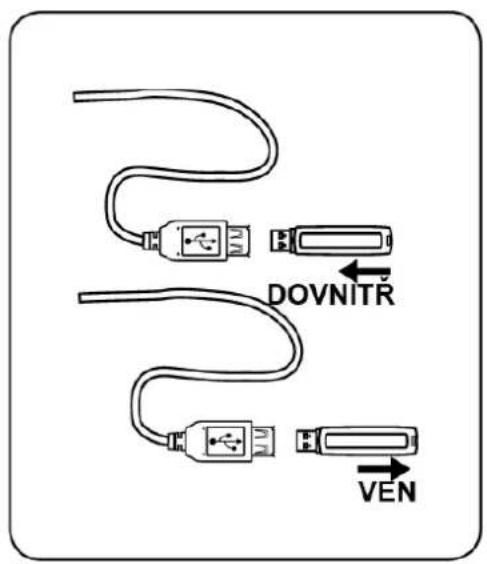

3. Připojení zařízení USB

Ke konektoru USB připojte zařízení USB. Přístroj automaticky načte soubory ze zařízení USB.

4. Odpojení zařízení USB

Stisknutím tlačítka SRC přepněte do režimu, který není USB. Odpojte zařízení USB od konektoru.

Funkce USB (typ flashové paměti), přehrávání hudby MP3.

1. Podpora karty SD/MMC
2. Podpora flashové paměti USB 2 v 1 (SD/MMC)
3. Podpora FAT 16 a FAT 32
4. Název souboru: 32 bytů / název adresáře: 32 bytů / název tagu: 32 bytů
5. Tag (tag ID3 verze 2.0)
6. Titul / interpret / album: podpora 32 bytů
7. Není podporováno čtení více druhů karet
8. Podpora USB 1.1

Ne všechny druhy zařízení USB jsou s tímto přístrojem kompatibilní.

BĚŽNÝ PROVOZ

Zapínání a vypínání

1. Stisknutím tlačítka opřístroj zapnete.
2. Jedním nebo více stisky tlačítka SRC zvolte požadovanou funkci: disk, tuner (rádio), USB a SD/MMC nebo AV-IN.
3. Stisknutím tlačítka opřístroj vypnete (stiskněte déle než 2 vteřiny).
4. Pokud vypnete systém nebo zapalování vozu, uloží se nastavení, předvolby tuneru a úroveň hlasitosti do paměti přístroje.

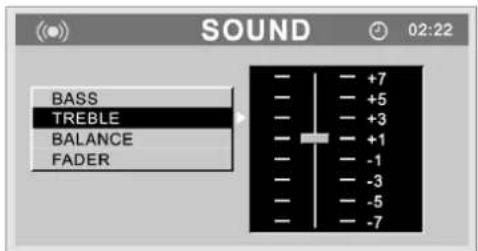

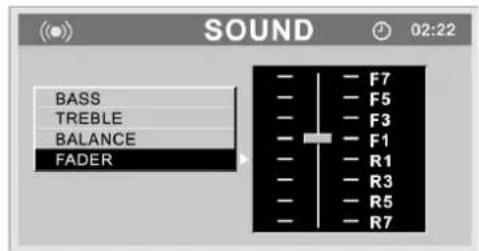

Funkce knoflíku VOL

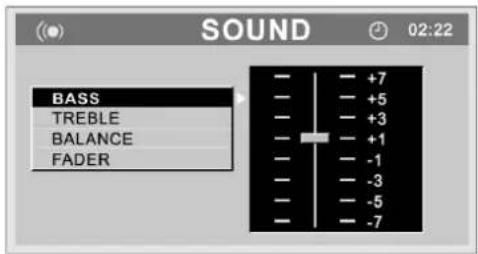

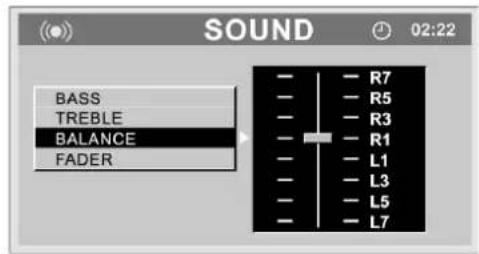

Po jednom stisknutí můžete otáčením knoflíku vybírat mezi BASS (basy), TREBLE (výšky), BALANCE (pravolevé vyvážení), FADER (předozadní vyvážení), BRIGHTNESS (jas), CONTRAST (kontrast) a SATURATION (sytost).

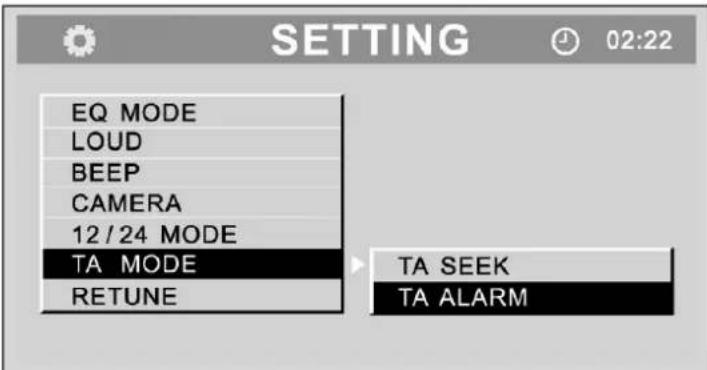

MENU OTOČNÉHO KNOFLÍKU

Stisknutím knoflíku déle než 2 vteřiny se dostanete do režimu menu. Poté můžete každým stisknutím měnit režim v následujícím pořadí:

REŽIM EKVALIDÉRU EQ → ZVÝRAZNĚNÍ HLASITOSTI LOUD → PÍPNUTÍ BEEP → KAMERA → REŽIM 12/24 → REŽIM DOPRAVNÍHO HLÁŠENÍ TA → OPĚTOVNÉ NALADĚNÍ RETUNE → PARKOVÁNÍ PARKING → ZRCADLOVÝ OBRAZ → HLASITOST DOPRAVNÍHO HLÁŠENÍ TA → REŽIM NASTAVENÍ HLASITOSTI → NASTAVENÍ HLASITOSTI A-VOL

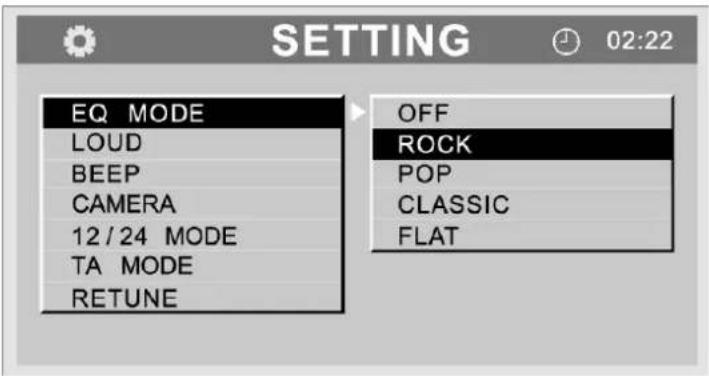

Otáčením knoflíku zvolte zvukový efekt ekvalizéru:

ROCK – POP – KLASICKÁ HUDBA – NEUTRÁLNÍ – EKVALIZÉR VYPNUT

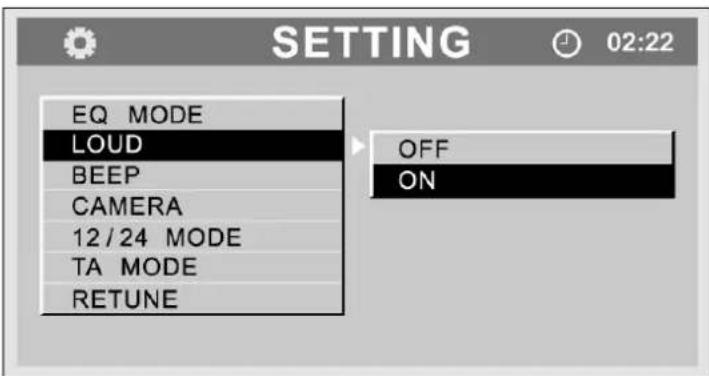

Režim zvýraznění hlasitosti LOUD

Otáčením knoflíku zvolte zapnuto nebo vypnuto.

MENU OTOČNÉHO KNOFLÍKU

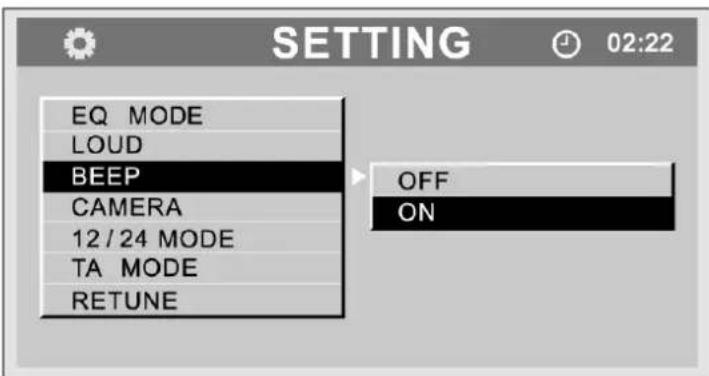

Režim zapnutí a vypnutí pípnutí BEEP

Otáčením knoflíku zvolte zapnuto nebo vypnuto.

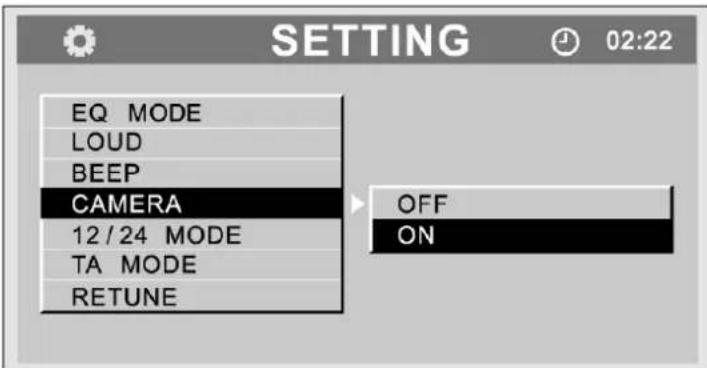

KAMERA

Otáčením knoflíku zapnete nebo vypnete zadní kameru. Pokud je přístroj v režimu zapnuté kamery CAMERA ON, vrátíte se do režimu vypnuté kamery CAMERA OFF stlačením knoflíku déle než 2 vteřiny. V režimu zapnuté kamery nemá tlačítko SRC žádnou funkci.

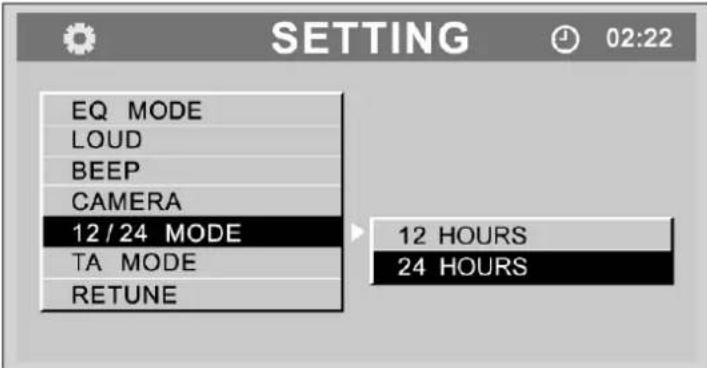

Režim 12/24

Zvolte 12hodinový nebo 24hodinový režim.

Režim dopravního hlášení TA

Otáčením knoflíku zvolte režim TA ALARM nebo TA SEEK. Pokud je zapnuto TA (dopravní hlášení) a v daném okamžiku se nepřijímá žádný kód identifikace programu, nezobrazí se TA/TP a aktivuje se bud' TA ALARM nebo TA SEEK.

Režim TA ALARM: Je zapnut alarm.

Režim TA SEEK: Je automaticky aktivován režim TA SEEK (vyhledávání TA).

MENU OTOČNÉHO KNOFLÍKU

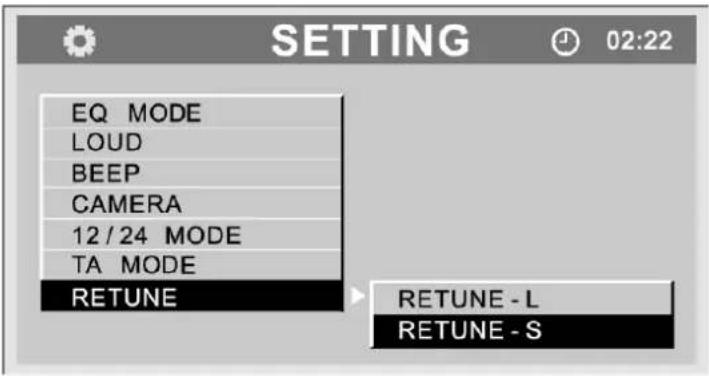

Režim opětovného naladění RETUNE

Otáčením knoflíku zvolte RETUNE-S nebo RETUNE-L.

RETUNE-S nebo RETUNE-L je výběr časové délky intervalu opětného ladění funkce TA SEEK.

RETUNE-S: short (krátký), interval opětného ladění funkce TA SEEK je 45 sekund.

RETUNE-L: long (dlouhý), interval opětného ladění funkce TA SEEK je 180 sekund.

POZNÁMKA: Funkce režimu RETUNE pro TA jsou k dispozici pouze v režimu TA SEEK.

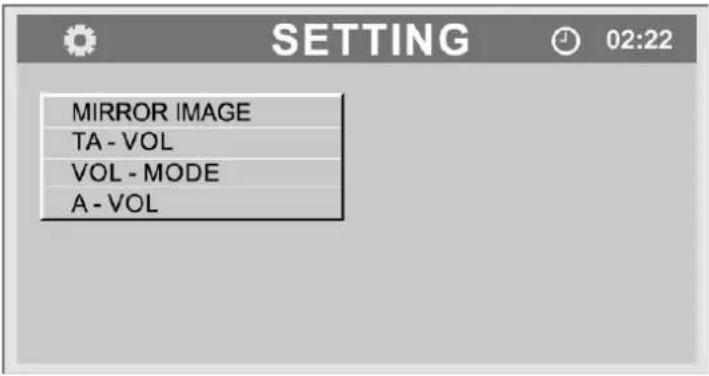

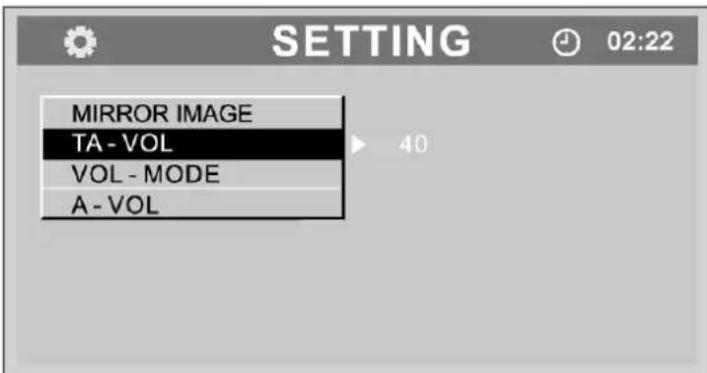

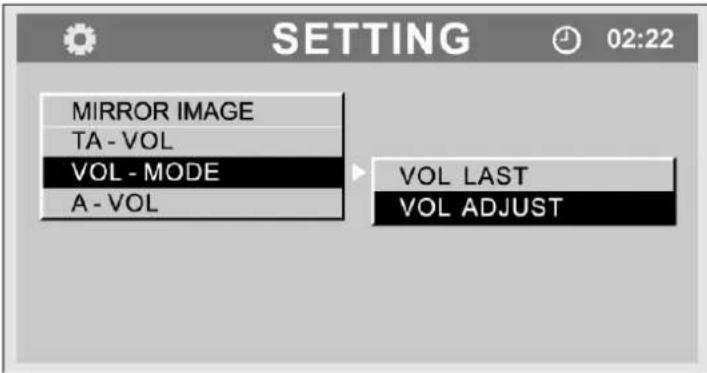

Režim zrcadlového obrazu

Otáčením knoflíku zvolte zapnutý nebo vypnutý zrcadlový obraz. Pokud je zrcadlový obraz zapnutý, je video výstupem kamery zrcadlový obraz.

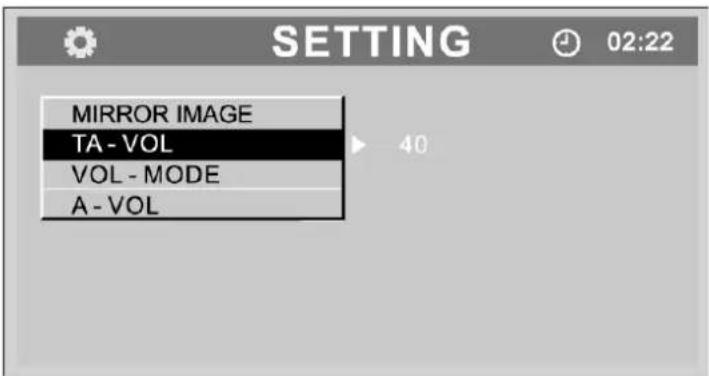

Hlasitost dopravního hlášení TA VOL

Zvolte úroveň hlasitosti TA otáčením knoflíku.

Režim nastavení hlasitosti VOL

Otáčením knoflíku zvolte režim V-LAST. Hlasitost po zapnutí bude stejná, jako úroveň hlasitosti při posledním vypnutí.

Otáčením knoflíku zvolte režim V-ADJ. Hlasitost po zapnutí bude stejná, jako nastavená úroveň hlasitosti

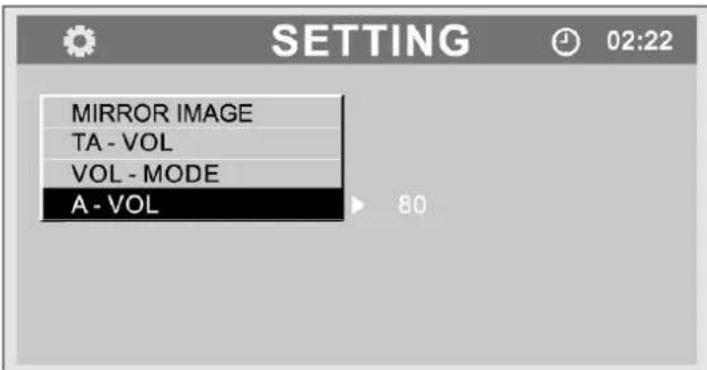

Hlasitost A-VOL

Otáčením knoflíku nastavte hlasitost A-VOL.

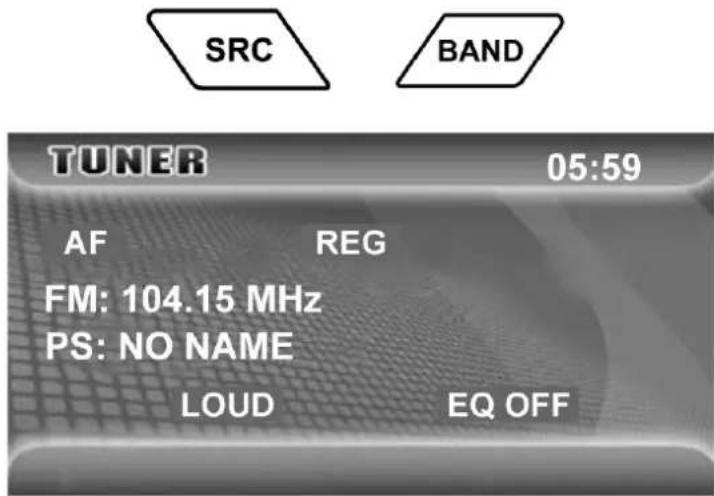

1. Stiskněte tlačítko ☑a poté jedním nebo více stisky tlačítka SRC zvolte tuner.
2. Jedním nebo více stisky tlačítka BAND zvolte FM1-FM2-FM3-MW1-MW2. Displej zobrazí vlnové pásmo, frekvenci a číslo předvolené stanice, pokud je uložena.

Ladění

Krokové manuální ladění rádia: Stiskněte tlačítko ▶ nebo ◀ méně než 2 vteřiny. Automatické ladění rádia: Stiskněte tlačítko ▶ nebo ◀ déle než 2 vteřiny. Tlačítky 1 – 6 vybranou stanici uložíte.

AMS: Auto Memory Store (Automatické ukládání do paměti)

Krátkým stisknutím AMS se projdou uložené stanice 1 – 6, každá po dobu 5 vteřin. Pokud tlačítko podržíte déle než 2 sekundy, uloží se do paměti tlačítek předvoleb 1 – 6 automaticky 6 nejsilnější dostupných stanic.

REŽIM DVD A AV IN

Režim DVD

Tlačítkem SRC zvolte režim DVD (je-li vložen disk a přístroj jej načte). Poté stiskněte tlačítko DISP. LCD displej zobrazí:

Režim vstupu AV IN

Tlačítkem SRC zvolte režim AV IN (když přístroj načítá). LCD displej zobrazí externí video.

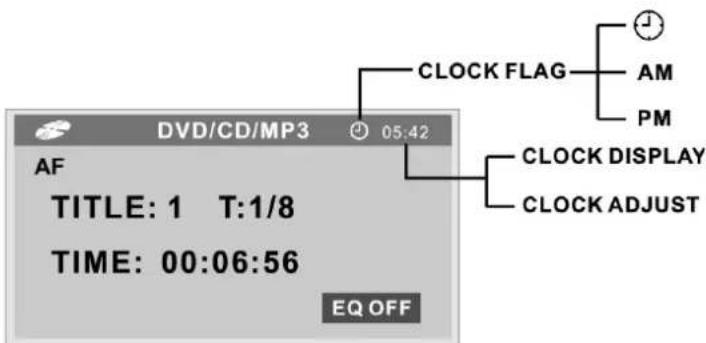

NASTAVENÍ HODIN

Nastavení hodin

1. Pokud tlačítko DISP stisknete déle než 2 vteřiny, rozbliká se zobrazení minut. Otáčením knoflíku nastavte minuty.
2. Po jednom stisknutí se rozbliká zobrazení hodin. Otáčením knoflíku nastavte hodiny.
3. Potvrd'te stisknutím tlačítka DISP.

RDS (RADIO DATA SYSTEM)

Dostupnost služby RDS se liší podle oblasti. Uvědomte si prosím, že pokud služba RDS není ve vaší oblasti k dispozici, nebudou následující funkce dostupné.

Základní funkce RDS

AF (alternativní frekvence): Pokud je rádiový signál slabý, aktivováním funkce AF umožníte, aby přístroj automaticky vyhledal jinou stanici se stejnou PI (identifikací programu), jakou má stávající stanice, ale se silnějším signálem.

PS (služba názvu programu): Místo frekvence se zobrazí název stanice.

Režim AF:

AF zapnuto: Funkce AF je aktivována.

AF vypnuto: Funkce AF je deaktivována.

Poznámka: Indikátor AF na LCD displeji bude blikat, dokud nedojde k příjmu informace RDS.

Pokud není ve vaší oblasti služba RDS k dispozici, režim AF vypněte.

Režim REG: Stisknutím tlačítka PTY déle než 2 sekundy zapnete nebo vypnete režim REG.

REG on (zap.): Funkce AF implementuje regionální kód identifikace programu PI a automaticky lze naladit pouze stanice v aktuálním regionu.

REG off (vyp.): Funkce bude regionální kód identifikace programu PI ignorovat a bude možné automaticky naladit i stanice v jiných regionech.

Dopravní hlášení

Některé stanice FM RDS pravidelně poskytují dopravní informace.

TP (identifikace dopravního programu) – vysílání dopravních informací.

TA (identifikace dopravního hlášení) – rozhlasové hlášení o dopravních podmínkách.

Režim TA: Pokud je režim TA zapnut, bude indikátor TA blikat.

Pokud se přijímá dopravní hlášení, zobrazí se indikátor TA. Přístroj se přechodně přepne do režimu tuneru (bez ohledu na aktuální režim) a začne vysílat hlášení na úrovni hlasitosti TA.

Po skončení dopravního hlášení se přístroj vrátí do předchozího režimu a na předchozí úroveň hlasitosti. Pokud je zapnuto TA, lze přijímat a ukládat funkce SEEK, SCAN a AMS pouze pokud je přijímán kód identifikace dopravního programu (TP).

EON (Enhanced Other Networks) – Informace o dalších sítích

Pokud se přijímají data EON, rozsvítí se indikátor EON a funkce TA a AF mají zlepšenou kvalitu.

TA: Lze přijímat dopravní informace z aktuální stanice nebo stanic v jiné síti.

AF: Seznam frekvencí předvolených stanic s RDS se aktualizuje daty EON. EON umožňuje rádiu, aby lépe využivalo informace RDS. Neustále aktualizuje seznam AF předvolených stanic, včetně té, která je právě naladěna. Pokud uložíte do předvolby stanici v oblasti svého bydliště, budete moci později přijímat stejnou stanici na alternativní frekvenci nebo kteroukoliv jinou stanici vysílající stejný program. Funkce EON rovněž uchovává informace o místně dostupných stanic TP za účelem jejich rychlého příjmu.

RDS (RADIO DATA SYSTEM)

Příjem PTY (typu programu)

Stanice FM RDS poskytují signál identifikace typu programu.

Například: zprávy, rock, informace, sport, atd.

Režim PTY:

Stisknutím tlačítka PTY zapnete příjem typu programu a ukáže se předchozí PTY. Dalším stisknutím tlačítka PTY se dostanete do zadání typu hudby, dvojím stisknutím tlačítka PTY se dostanete do zadání typu mluveného slova. Poté tlačítky 1 – 6 zvolte požadovaný typ programu. Ukáže se vybrané PTY (typ programu) a spustí se vyhledávání, pokud do 2 sekund nezvolíte jinou funkci. Pokud neexistuje odpovídající typ programu, zobrazí se NO PTY a přístroj se vrátí do normálního režimu.

Nastavení typu programu PTY

Jedním stisknutím tlačítka PTY se dostanete do zadání typu HUDBY, dvojím stisknutím tlačítka PTY se dostanete do zadání typu MLUVENÉHO SLOVA.

Poté tlačítky 1 – 6 zvolte požadovaný typ programu.

Č. PŘEDVOLBY TYP HUDBY TYP MLUVENÉHO SLOVA
1 POP M (Pop) NEWS (Zprávy)
		AFFAIRS (Události)
		ROCK M (Rock) INFO (Informace)
2 EASY M (Nenaročná hudba) SPORT (Sport)
		EDUCATE (Vzdělávací)
		LIGHT M (Lehká kl. hudba) DRAMA (Dramatické)
3 CLASSICS (Klasická hudba) CULTURE (Kultura)
		SCIENCE (Věda)
		OTHER M (Jiná hudba) VARIED (Různé)
4 JAZZ M (Džez) WEATHER (Počasí)
		FINANCE (Finance)
		COUNTRY (Country) CHIL DREN (Dětské)
5	NATIONAL M (Lidová hudba)	SOCIAL (Sociální)
		RELIGION (Náboženské)
	OLDIES M (Staré hity)	PHONE IN (Diskuses posluchači)
6	FOLK M (Folk)	TRAVEL (Cestování)
		LEISURE (Volný čas)
		DOCUMENT (Dokumentární)

PŘEHRÁVÁNÍ DISKU

Vložení / vysunutí disku

Vložení: Tlačítkem ▲ odklopte panel. Vložte disk do štěrbiny.

Vysunutí: Tlačítkem ▲ odklopte panel. Tlačítkem ▲ vysuňte disk.

Přehrávání disku

1. Pokud je vložen disk, displej zobrazí LOAD. U MP3 nebo disků s různými typy souborů může doba načítání přesáhnout 1 minutu.
2. Pokud dojde při operacích s diskem k chybě, zobrazí se ERROR.
3. V případě VCD/CD, VCD nebo CD se na displeji zobrazí ikona.
4. V případě DVD se na displeji zobrazí ikona DVD a TITUL. Stisknutím tlačítka ENTER nebo ▶ II disk přehrajete.

PŘEHRÁVATELNÉ DISKY

Podporované typy souborů

Audio soubory: MP3 (*.mp3), WMA (*.wma).

Video soubory: MP4 (*.avi, MPEG-43.11 / 4.0 / 5.0 / 6.0 / 7.0), MPEG 2 (*.vob), MPEG 1 (*.dat).

Obrazové soubory: JPEG (*.jpg)

Soubor MP3: Formát ISO 9660 nebo ISO 9660 + Joliet –

Max. 30 znaků.

Max. počet vnořených úrovní adresářů je 8.

Max. číslo alba je 99.

Max. délka jednotlivé stopy je 99 minut 59 vteřin.

Podporovaný vzorovací kmitočet pro disk MP3: 8 kHz až 48 kHz (preferováno 44.1 kHz).

Podporované bitové rychlosti disku MP3 jsou: 32 – 320 kbps (preferováno 128 kbps).

NEPODPOROVANÉ disky a soubory

Soubory *.AAC, *.DLF, *.M3U, *.PLS, MP3 PRO a soubory s DRM.

Disky s otevřenou relací.

PŘEHRÁVÁNÍ AUDIA, VIDEA A OBRAZOVÝCH SOUBORŮ

Pokud se přehrává AUDIO / VIDEO / OBRAZOVÝ soubor, zobrazí se na obrazovce kategorie/složka a nahoře se zobrazí název přehrávaného souboru/složky. Aktuálně vybraná položka bude zvýrazněna.

Volba kategorie

Pomocí ◀ / ▶ zvolte

VIDEO

AUDIO

OBRAZ

Potvrdte tlačítkem ENTER.

Volba složky

Pomocí ◀ / ▶ se dostanete do seznamu složek a pomocí ▲/▼ zvolte požadovanou složku.

Potvrd'te tlačítkem ENTER.

Volba souboru

Pomocí ◀ / ▶ se dostanete do seznamu souborů a pomocí ▲ / ▼ zvolte požadovaný soubor. Stisknutím tlačítka ENTER jej přehrajete, stisknutím tlačítka ■ se vrátíte.

V případě OBRAZŮ spustíte tlačítkem ▶ II prezentaci, tlačítkem PROG zvolte styl zobrazení souboru.

V případě HUDBY se dostanete stisknutím tlačítka ▶ II na vstupní logo, poté se vrátíte stisknutím tlačítka ▶ II.

Na dálkovém ovladači

PŘEHRÁVÁNÍ STOPY

Zvolte požadovanou stopu

- Tlačítkem ◀ nebo ▶▶ přeskočte na další stopu.

- Pomocí tlačítek 1–9, 0 a 10+ na dálkovém ovladači zvolte požadované číslo stopy.

Rychlý posun vpřed/vzad během přehrávání

Jedním nebo více stisky tlačítka ▶ nebo ▶ déle než 2 vteřiny zvolte rychlost rychlého posunu vpřed nebo vzad během přehrávání, a to x2, x4, x8 nebo x20.

- Během rychlého posunu vpřed nebo vzad spustíte stisknutím tlačítka ▶ II opět normální přehrávání.

- Během rychlého posunu vpřed nebo vzad bude zvuk vypnut.

Přehrání začátků (pouze u CD/VCD)

Můžete postupně přehrát začátek každé stopy vždy po dobu 15 vteřin.

1. Během přehrávání stiskněte jednou tlačítko INT.

- Na displeji se objeví INT ON/OFF.

1. Opětovným stisknutím tlačítka INT zvolte aktuální stopu.

Náhodné přehrávání stopy (pouze u CD/VCD/MP3)

Můžete přehrát všechny stopy v náhodném pořadí.

1. Během přehrávání stiskněte jednou nebo vícekrát tlačitko RDM.

2. Na displeji se objeví ikona opakování RDM.

3. Opětovným stisknutím tlačítka RDM zvolíte normální přehrávání.

Opakování

Během přehrávání stiskněte jednou nebo vícekrát tlačítko RPT.

• Na displeji se zobrazí ikona RPT.
• V případě VCD/CD: Na displeji se zobrazí RPT ONE (Opakování jednoho) → RPT ALL (Opakování všeho) → RPT OFF (Opakování vypnuto).
• V případě DVD: Na displeji se zobrazí RPT CHAPTER (Opakování kapitoly) → RPT TITLE (Opakování titulu) → RPT OFF (Opakování vypnuto).
• V případě disku se soubory: Na displeji se zobrazí RPT ONE (Opakování jednoho) → RPT DIR (Opakování adresáře) → RPT ALL (Opakování všeho) → RPT OFF (Opakování vypnuto).

Opakování A-B

Zvolte požadovanou pasáž, kterou chcete opakovat.

- Jedním stisknutím tlačítka A → B zvolte počáteční bod. Displej zobrazí REPEAT A.

- Opětovným stisknutím tlačítka A → B zvolte koncový bod. Displej zobrazí REPEAT A → B a zvolená pasáž se začne opakovaně přehrávat.

- Opětovným stisknutím tlačítka A → B nastavení opustíte. Displej zobrazí A → B CANCELLED.

PŘEHRÁVÁNÍ STOPY

PAUZA

• Během přehrávání můžete přehrávání pozastavit stisknutím tlačítka ▶ II.
• Zvuk se vypne.
• Na TV obrazovce se zobrazí „PAUSE“, na displeji se zobrazí a bude blikat „PAUSE“. Přehrávání obnovíte opětovným stisknutím tlačítka ▶ II.

PBC – Kontrola přehrávání (pouze u VCD)

1. Pokud vložíte VCD s funkcí PBC, začne přehrávání automaticky od začátku první stopy.
2. Chcete-li zobrazit menu, stiskněte tlačítko PBC; pokud chcete vybrat požadovanou stopu, použijte tlačítka 🐵/▶ nebo číselná tlačítka. Stisknutím tlačítka ■ se vrátíte do menu. Opě- tovným stisknutím tlačítka PBC menu opustíte.

Přejít na (GO TO)

Přímý přechod na požadovanou stopu nebo kapitolu.

Stiskněte tlačítko GO TO na dálkovém ovladači. Nahoře na obrazovce se zobrazí stopa nebo titul/kapitola a čas DVD. Aktuální položka je označena. Číselnými tlačítky navolte číslo. Potvrďte tlačítkem ENTER.

Program

• Stisknutím tlačítka PROG se dostanete do seznamu programů. Kurzorovými tlačítky ▲/▼ a ◀ / ▶ nebo číselnými tlačítky zadejte číslo.
• U DVD a souborových disků zvolte číslo titulu a kapitoly.
• U VCD a CD zvolte číslo stopy.
• Přehrajete stisknutím tlačítka ▶ II nebo přesunutím kurzoru na „PLAY“ a stisknutím tlačítka ENTER.
• Pokud chcete vymazat seznam, presuňte kurzor na „CLEAR“ a stisknutím tlačítka ENTER vymažete dříve vytvořený seznam.
• Programové přehrávání opustíte opětovným stisknutím tlačítka PROG.

Na dálkovém ovladači

DVD a souborové disky

PROG
1[--]	5[--]	9[--]	13[--]
2[--]	6[--]	10[--]	14[--]
3[--]	7[--]	11[--]	15[--]
4[--]	8[--]	12[--]	16[--]
	PLAY	CLEAR

MP3, VCD a CD

PŘEHRÁVÁNÍ DVD

Volba zvuku u DVD

Pokud má DVD více jazyků zvuku, zvolíte jazyk zvuku, který chcete poslouchat, stisknutím tlačítka AUDIO nebo R/L.

Volba zvuku u VCD

Stisknutím tlačítka R/L zvolíte audio kanál, který chcete poslouchat.

L → R → Stereo

Volba titulků u DVD

Pokud má DVD více jazyků titulků, stisknutím tlačítka SUB.T zvolte jazyk titulků, který se má zobrazovat.

Volba titulu u DVD

Stisknutím tlačítka TITLE zobrazíte seznam titulů nebo kapitol, pomocí kurzorových tlačítek ▲/▼ a ◀/► nebo čiselnými tlačítky provedte volbu, stisknutím tlačítka ENTER titul přehrajte.

Volba úhlu u DVD

Pokud má DVD více úhlů pohledu, tlačítkem ANGLE můžete volit různé úhly.

ZOOM

Po stisknutí tlačítka ZOOM se bude příslušným způsobem měnit zvětšení nebo zmenšení obrázku.

$$ x 2 \rightarrow x 3 \rightarrow x 4 \rightarrow x 1 / 2 \rightarrow x 1 / 3 \rightarrow x 1 / 4 \rightarrow V Y P N U T O $$

NASTAVENÍ DVD

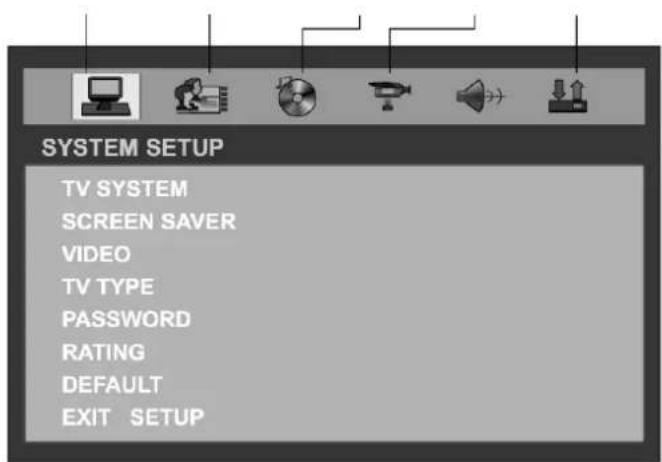

Stisknutím tlačítka SETUP zobrazíte na obrazovce menu nastavení.

Tlačítky ◀ / ▶ volte položky nastavení:

$$ \text { SYSTÉM } \rightarrow \text { JAZYK } \rightarrow \text { AUDIO } \rightarrow \text { VIDEO } \rightarrow \text { DIGITALNÍ } $$

Proved'te volbu pomocí tlačítek ▲/▼, ◀/► a potvrd'te tlačítkem ENTER.

SYSTÉM JAZYK AUDIO VIDEO DIGITÁLNÍ

SYSTÉMOVÉ NASTAVENÍ DVD

TV systém

V menu nastavení zvolte TV systém.

Spořič obrazovky

Spořič obrazovky se objeví, pokud trvá zastavení disku déle než 3 minuty. Výchozí nastavení: ZAPNUTO.

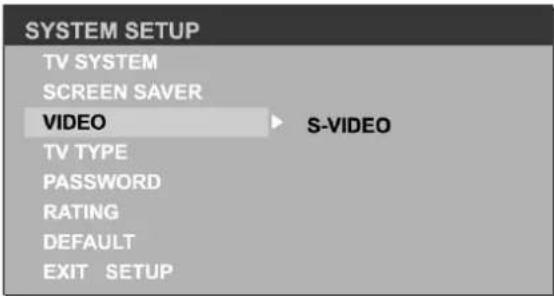

Režim video výstupu

Výchozí nastavení: INTERLACE-YUV.

Nastavení typu TV

Zvolte typ TV pro sledování širokoúhlých filmů.

4:3 PS: Pro TV s poměrem stran 4:3, levý a pravý okraj budou ořezány.

4:3 LB: Pro TV s poměrem stran 4:3, na horní a spodní straně se objeví černé pruhy.

16:9: Pro širokoúhlé televizory 16:9.

SYSTÉMOVÉ NASTAVENÍ DVD

Heslo nastavení

Výchozí heslo je 0000.

Nastavení přístupnosti

Přístupnost disku je od 1 do 8:

(1) s nejvyšším omezením pro přehrávání.
(8) s nejnižším omezením pro přehrávání.

Výchozí nastavení: 8

Poznámka: Přístupnost lze zvolit pouze v případě, že je odemknuta heslem, přičemž omezení funguje pouze ve stavu zamknutí heslem.

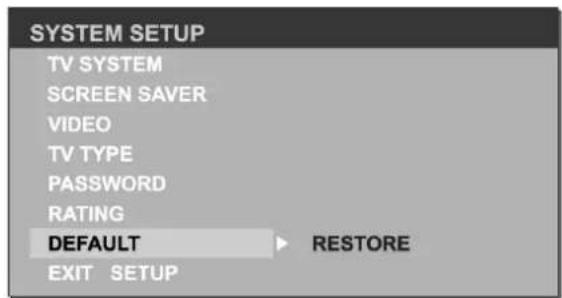

Pokud vyberete tuto položku, vrátí se přístroj do výchozího nastavení.

NASTAVENÍ JAZYKA DVD

Jazyk OSD (Zobrazení na obrazovce)

Zvolte jazyk zobrazení na obrazovce pro DVD.

Jazyk pro audio

Zvolte jazyk pro audio pro DVD z jazyku, které jsou na DVD obsaženy.

Jazyk pro titulky

Zvolte jazyk pro titulky DVD z jazyků, které jsou na DVD obsaženy.

Jazyk pro menu

Zvolte jazyk pro menu DVD z jazyku, které jsou na DVD obsaženy.

NASTAVENÍ ZVUKU DVD

Nastavení hlasitosti

Nastavte hlasitost pomocí tlačítek ▲/▼.

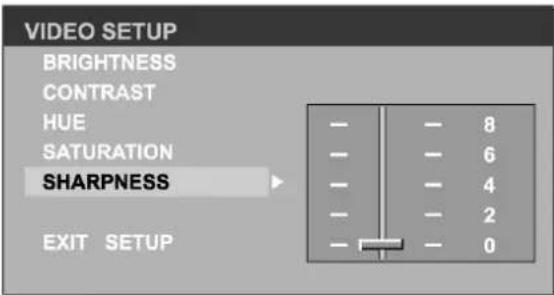

NASTAVENÍ OBRAZU DVD

Jas

Pomocí tlačítek ▲/▼ nastavte jas obrazového výstupu.

Kontrast

Pomocí tlačítek ▲/▼ nastavte kontrast obrazového výstupu.

Tón

Pomocí tlačítek ▲/▼ nastavte tón obrazového výstupu.

Sytost

Pomocí tlačítek ▲/▼ nastavte sytost obrazového výstupu.

Ostrost

Pomocí tlačítek ▲/▼ nastavte ostrost obrazového výstupu.

DIGITÁLNÍ NASTAVENÍ DVD

Výstupní režim

Zvolte výstupní režim.

LINE OUT (linkový výstup): Komprese vstupního signálu. Objem je malý. RF REMOD: Objem je velký.

Pokud zvolíte komprimovaný režim jako „LINE OUT“, nastavte kompresní poměr, čímž získáte různý kompresní efekt.

Pokud zvolíte FULL (Plná komprese), bude mít zvukový signál minimální objem; pokud zvolíte OFF (Vypnuto), bude mít zvukový signál maximální objem.

Dual Mono

Zvolte audio kanál z možností STEREO, MONO L, MONO R a MIX MONO.

ELEKTRICKÉ PROPOJENÍ

Schéma zapojení

FU některých modelů vozů VW/Audi nebo Opel (Vauxhall) je možné, že bude třeba upravit zapojení přiloženého napájecího kabelu dle obrázku, jinak může docházet k vymazání paměti přístroje po jeho vypnutí. Před instalací přístroje se obraťte na autorizovaného prodejce automobilů.

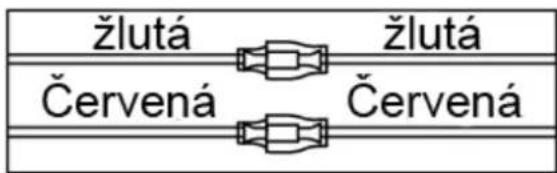

Původní propojení

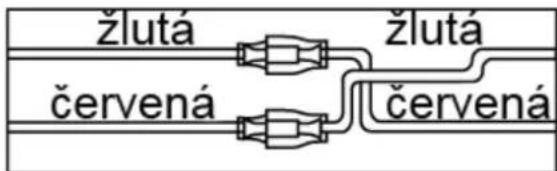

Upravené propojení

Důležité: Parkovací vedení k napájecímu konektoru MUSÍ být připojeno k zapnuté straně okruhu ruční brzdy (strana, která se při použití brzdy stává uzemněnou) a na obrazovce „Všeobecné nastavení“ MUSÍ být parkovací režim nastaven na „Zapnuto“. Nesprávné zapojení, použití vedení a nesprávné nastavení mohou znamenat porušení silničních dopravních předpisů.

ELEKTRICKÉ PROPOJENÍ

Použití konektoru ISO

1. Pokud je váš víz vybaven konektorem ISO, pak propojte konektory ISO dle obrázku.
2. Pro připojení bez konektorů ISO zkontrolujte před propojením pozorně kabeláž ve voze. Nesprávné zapojení může způsobit vážné poškození přístroje.
   Odstřihněte konektor, připojte barevné vodiče napájecího kabelu k autobaterii dle tabulky barevného označení níže pro kabelové propojení reproduktorů a napájení.

Umístění Funkce
	Konektor A Konektor B
1 Zadní pravý (+) – fialový
2 Zadní pravý (-) – fialový / černý pruh
3 Přední pravý (+) – šedý
4 Stříd. proud+ / červený Přední pravý (-) – šedý / černý pruh
5 Anténa/Kontrolka zes. / modrý Přední levý (+) – bílý
6 Přední levý (-) – bílý / černý pruh
7 Baterie 12V(+) / žlutý Zadní levý (+) – zelený
8 Uzemnění / černý Zadní levý (-) – zelený/ černý pruh

PRŮVODCE INSTALACÍ

Instalační postupy

Nejprve dokončete elektrické propojení a poté zkontrolujte jeho správnost.

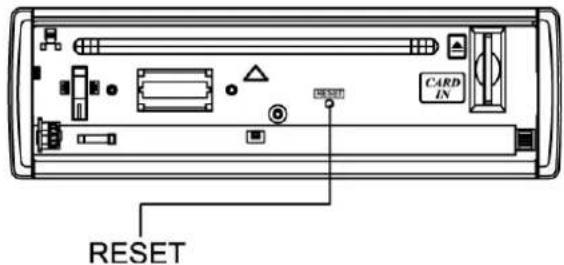

Resetování

Stisknutím tlačítka ♠dklopte panel. Poté přístroj resetujte do původního stavu stisknutím tlačítka RESET špičatým předmětem.

Poznámka: Stisknutí tlačítka RESET vymaže nastavení hodin a uložené stanice.

Tento přístroj lze instalovat do každé palubní desky, která má otvor dle obrázku níže. Palubní deska by měla být 4,75 až 5,56 mm silná, aby poskytla přístroji oporu.

Před instalací odstraňte tyto dva šrouby. Jinak nebude DVD přehrávač fungovat.

1. Zasuňte instalační límec do palubní desky a ohněte šroubovákem přichytné jazýčky směrem ven.

Ujistěte se, že páčka zámku (※je ve stejné úrovni jako instalační límec (nepřesahuje ven).

2. Zajistěte zadní část přístroje.

Po připevnění instalačního šroubu a napájecího přívodu upevněte zadní část přístroje ke karosérii vozu gumovou podložkou.

3. Vložte rámeček panelu.

Páčka zámku(※)

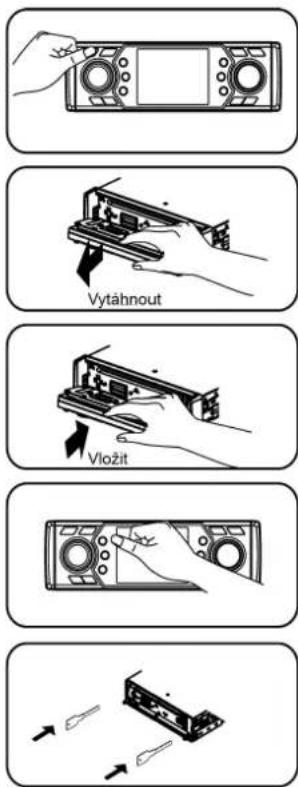

Tento přístroj je vybaven výklopným odnímatelným panelem. Odnětím tohoto panelu se přístroj stane zcela nefunkčním.

Odejmutí panelu

1. Vypněte přístroj tlačítkem ⏻.
2. Odklopte odnímatelný panel stisknutím tlačítka
3. Uchopte pravou stranu panelu. Vytáhněte pravou stranu a poté levou stranu.
4. Vložte panel do pouzdra a při opuštění vozu jej vezměte sebou.

Instalace odnímatelného panelu

1. Uchopte panel a ujistěte se, že směřuje lícovou stranou dolů a vložte pravou část panelu do rámečku panelu.
2. Zatlačte na levou stranu panelu, až zaklapne.

Vyjmutí přístroje, vypnutí přístroje

1. Odejměte panel a rámeček panelu.
2. Zasuňte do otvorů po stranách přístroje oba klíče tvaru „T“, dokud nezaklapnou.
3. Vytáhněte přístroj.

ŘEŠENÍ PROBLÉMŮ

Pokud máte podezření na poruchu, okamžitě přístroj vypněte. Pokud se přístroj projevuje abnormálně, například nefunguje zvuk nebo z něj vychází kouř či je cítit zápach, pak hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Okamžitě jej přestaňte používat a kontaktujte obchod, kde jste jej zakoupili. Nikdy se nepokoušejte opravovat přístroj sami, protože je to nebezpečné.

Obecné

Přístroj nelze zapnout nebo není slyšet zvuk

Není zapnuto zapalování vozu.

Otočte klíčem zapalování do polohy ACC nebo zapnuto.

Kabely nejsou správně propojeny.

Zkontrolujte propojení.

Je spálená pojistka.

Vyměňte pojistku.

Hlasitost je příliš nízká.

Zkontrolujte hlasitost nebo vypnutí zvuku.

Pokud výše uvedené nepomůže, stiskněte tlačítko RESET.

Disk

Disk je vložen, ale nejde zvuk.

Disk je obráceně.

Vložte disk správně, potištěnou stranou nahoru.

Disk je znečištěný nebo poškozený. Vyčistěte disk nebo použijte jiný.

Zvuk disku přeskakuje, kvalita zvuku je nízká.

Disk je znečištěný nebo poškozený. Vyčistěte CD nebo použijte jiný disk.

Zvuk preskakuje kvůli vibracím.

Montážní úhel je vyšší než 30°.

Nastavte montážní úhel na méně než 30°.

Nestabilní upevnění.

Namontujte přístroj stabilně pomocí montážních dílů.

Rádio

Při vysílání je slyšet šum.

Stanice je příliš vzdálená nebo signál je příliš slabý.

Zvolte jiné stanice s vyšší úrovní signálu.

Došlo ke ztrátě předvolené stanice.

Kabel baterie není správně připevněn.

Připojte kabel baterie ke konektoru, do kterého jde neustále proud.

Zobrazení chybových hlášení

Displej zobrazuje ERROR.

Disk je znečištěný, poškozený nebo vložený naopak.

Tlačítkem ▲vysuňte disk.

Inicializace video souboru je príliš dlouhá.

Chyba čtení souboru nebo typ souboru není podporován.

Opust'te stisknutím tlačítka SRC. Poté disk znovu přehrajte stisknutím tlačítka SRC.

TECHNICKÉ SPECIFIKACE

Obecné

Napájení:	12 V stejnosměrný proud(11 – 16 V)
	Testovací napětí 14,4V, negativní uzemnění
Maximální výstupní výkon:	45 W x 4 kanály
Stálý výstupní výkon:	25 W x 4 kanály(4 Ω, 10% celk. harm. zkresl.)
Vhodná impedance reproduktorů:	4 – 8 ohmů
Výstupní napětí předzesilovače:	2,0 V (režim přehrávání CD:1 kHz, 0 dB, zátěž 10 kΩ)
Pojistka:	15A
Rozměry (Š x V x H):	178 x 50 x 166 mm
(NETTO) Hmotnost:	2,2 kg
Úroveň vstupu extern. zaříz.:	≥300 mV

Zcela plochý displej LCD 3 palce (7,6 cm)

Rozlišení displeje (body):	960 (Š) x 240 (V)
Aktivní plocha (mm):	60,00 x 45,00
Velikost obrazovky (palce):	3,0 (úhlopříčka)
Rozteč bodů (mm):	0,0625 x 0,1875
Kontrastní poměr:	300
Jas:	350 nitů

Rádio FM stereo

Frekvenční rozsah:	87,5 – 108,0 MHz (Evropa)
	87,5 – 107,9 MHz (Amerika)
Užitečná citlivost:	8 dBμ
Kmitočtová odezva:	30 Hz – 15 kHz
Oddělení kanálů:	30 dB (1 kHz)
Odstup užitečného signálu od zrcadlového	50 dB
Odstup mezifekvenčního kmitočtu:	70 dB
Odstup signál/šum:	>55 dB

Přehrávač disků

Systém:	Digitální zvukový systém disku
Kmitočtová odezva:	20 Hz – 20 kHz
Odstup signál/šum:	>80 dB
Celkové harmonické zkreslení:	méně než 0,20% (1 kHz)
Oddělení kanálů:	>60 dB
Systém formátu video signálu:	PAL, NTSC, AUTO
Video výstup:	1 ± 0,2 V

Komponenty

Montážní límec	1
Samořezný šroub M5x6 mm	4
M4x6 mm	4
Montážní šroub (50 mm)	1
Kabelový konektor	1
Pouzdro pro odnímatelný čelní panel	1
Rámeček panelu	1
Klíč tvaru „T“	2
Návod k použití	1
Gumová podložka	1
Dálkový ovladač	1

Poznámka: Specifikace a provedení se mohou díky vylepšení technologie změnit bez předchozího upozornění.

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace

materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP TRONIC Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK-051447.

PROHLÁŠENÍ O SHODNOSTI VÝROBKU

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení:

3111, č.j.: 2050/2008-150-SCH2 ze dne 25. 7. 2008

Ovládacie prvky panela 38

Ovládacie prvky dial'kového ovládača 39

Začíname 40

Elektrické prepojenie 60-62

Systém ochrany proti krádeži 64

- Stlačením zvolte BAS/TRE/BAL/FAD a otáčaním gombíka nastavte úroveň

Výmena lítiovej batérie dial'kového ovládača.

1. Zatlačte na západku a vytiahnite držiak batérie.
2. Vložte gombíkovú batériu vyrazenou značkou (+) smerom nahor. Zasuňte držiak batérie do dial'kového ovládača.

Dial'kový ovládač funguje v dosahu 3 – 5 m.

Stlačením tlačidla SRC prepnite do nekartového režimu. Po zatlačení sa karta SD/MMC vysunie. Vytiahnite kartu.

3. Pripojenie zariadenia USB

Otáčaním gombíka zvol'te zvukový efekt ekvalizéra:

ROCK – POP – KLASICKÁ HUDBA – NEUTRÁLNY – EKVALIZÉR VYPNUTÝ

Režim zvýraznenia hlasitosti LOUD

Zvol'te 12-hodinový alebo 24-hodinový režim.

Režim TA ALARM: Je zapnutý alarm.

Režim zrkadlového obrazu

Zvol'te úroveň hlasitosti TA otáčaním gombíka.

Otáčaním gombíka zvol'te režim V-LAST. Hlasitost' po zapnutí bude rovnaká, ako úroveň hlasitosti pri poslednom vypnutí.

Otáčaním gombíka zvol'te režim V-ADJ. Hlasitost' po zapnutí bude rovnaká, ako nastavená úroveň hlasitosti

Hlasitost' A-VOL

Tlačidlom SRC zvolte režim DVD (ak je vložený disk a prístroj ho načíta). Potom stlačte tlačidlo DISP. LCD displej zobrazí:

Režim vstupu AV IN

Tlačidlom SRC zvolte režim AV IN (ked' prístroj načita). LCD displej zobrazí externé video

NASTAVENIE HODÍN

Nastavenie hodin

Režim TA: Pokial' je režim TA zapnutý, bude indikátor TA blikat'.

Potom tlačidlami 1 – 6 zvol'te požadovaný typ programu.

Č. PREDVOLBY TYP HUDBY TYP HOVORENÉHO SLOVA
1 POP M (Pop) NEWS (Správy)
		AFFAIRS (Události)
		ROCK M (Rock) INFO (Informacie)
2 EASY M (Nenaročná hudba) SPORT (Šport)
		EDUCATE (Vzdelávacie)
		LIGHT M (L'ahká kl. hudba) DRAMA (Dramatické)
3 CLASSICS (Klasická hudba) CULTURE (Kultúra)
		SCIENCE (Věda)
		OTHER M (Iná hudba) VARIED (Rôzne)
4 JAZZ M (Džez) WEATHER (Počasie)
		FINANCE (Finance)
		COUNTRY (Country) CHIL DREN (Detské)
5	NATIONAL M (L'udová hudba)	SOCIAL (Sociálne)
		RELIGION (Náboženské)
	OLDIES M (Staré hity)	PHONE IN (Diskusies poslucháčmi)
6	FOLK M (Folk)	TRAVEL (Cestovanie)
		LEISURE (Vol'ný čas)
		DOCUMENT (Dokumentárne)

PREHRÁVANIE DISKU

Max. počet vnorených úrovní priečinkov je 8.

Podporovaný vzorovací kmitočet pre disk MP3: 8 kHz až 48 kHz (preferované 44.1 kHz)

- Opätovným stlačením tlačidla A → B zvol'te koncový bod. Displej zobrazí REPEAT A → B a zvolená pasáž sa začne opakovane prehrávat'.

- Opätovným stlačením tlačidla A → B nastavenie opustíte. Displej zobrazí A → B CANCELLED.

PREHRÁVANIE STOPY

PAUZA

• Počas prehrávania môžete prehrávanie pozastavit' stlačením tlačidla ▶ II.
• Zvuk sa vypne.
• Na TV obrazovke sa zobrazí „PAUSE“, na displeji sa zobrazí a bude blikat’ „PAUSE“. Prehrávanie obnovíte opätovným stlačením tlačidla ▶ II.

Stlačte tlačidlo GO TO na dial'kovom ovládači. Hore na obrazovke sa zobrazí stopa alebo titul/kapitola a čas DVD. Aktuálna položka je označená. Číselnými tlačidlami navol'te číslo. Potvrd'te tlačidlom ENTER.

Program

- Prehráte stlačením tlačidla ▶ II alebo presunutím kurzora na „PLAY“ a stlačením tlačidla ENTER.

Stlačením tlačidla SETUP zobrazíte na obrazovke menu nastavenia.

Tlačidlami ◀ / ▶ vol'te položky nastavenia:

SYSTÉM → JAZYK → AUDIO → VIDEO → DIGITÁLNÉ

Vykonajte vol'bu pomocou tlačidiel ▲/▼, ◀/► a potvrđte tlačidlom ENTER.

SYSTÉM JAZYK AUDIO VIDEO DIGITÁLNÉ

SYSTÉMOVÉ NASTAVENIE DVD

TV systém

V menu nastavenia zvol'te TV systém.

Šetrič obrazovky

Zvol'te typ TV pre sledovanie širokouhlých filmov.

4:3 PS: Pre TV s pomerom strán 4:3, l'avý a pravý okraj budú orezané.

Východiskové heslo je 0000.

Východiskové hodnoty

Zvol'te výstupný režim.

Disk je vložený, ale nejde zvuk.

Disk je obrátene.

Vložte disk správne, potlačenou stranou nahor.

Montážny uhol je vyšší než 30°.

Zvol'te iné stanice s vyššou úrovňou signálu.

Došlo k strate predvolenej stanice.

Opustite stlačením tlačidla SRC. Potom disk znovu prehrajte stlačením tlačidla SRC.

TECHNICKÉ ŠPECIFIKÁCIE

Všeobecné

Systém:	Digitální zvukový systém disku
Kmitočtová odozva:	20 Hz – 20 kHz
Odstup signál/šum:	>80 dB
Celkové harmonické skreslenie:	menej než 0,20 % (1 kHz)
Oddelenie kanálov:	>60 dB
Systém formátu video signálu:	PAL, NTSC, AUTO
Video výstup:	1 ± 0,2 V

Komponenty

Montážna príruba	1
Samorezná skrutka M5x6 mm	4
M4x6 mm	4
Montážna skrutka (50 mm)	1
Káblový konektor	1
Puzdro pre odnímatelný čelný panel	1
Rámček panelu	1
Kľúč tvaru „T“	2
Návod na použitie	1
Gumová podložka	1
Dialľkový ovládač	1

Likvidácia starého elektrického a elektronického zariadenia

Ke konektoru USB připojte zařízení USB. Přístroj automaticky načte soubory ze zařízení USB.

Stisknutím tlačítka SRC přepněte do režimu, který není USB. Odpojte zařízení USB od konektoru.
