CA 100 - Autorrádio HYUNDAI - Bezplatný návod k obsluze

Typ produktu	Autorádio
Značka	Hyundai
Model	CA 100
Rozměry (Š x V x H)	178 x 50 x 150 mm (1-DIN)
Hmotnost	0.5 kg
Napájení	12V DC (záporné uzemnění)
Výstupní výkon	4 x 20W RMS
Rozhlasová pásma	FM, AM
Přehrávání	CD, CD-R/RW
Audio vstup	Přední AUX (3,5 mm)
USB port	Ano (přední, pro MP3/WMA)
Funkce tuneru	RDS, 30 předvoleb
Displej	LCD s bílým podsvícením
Dálkové ovládání	Součástí dodávky (drátové nebo IR)
Bezpečnostní kód	Kód proti krádeži (viz manuál)
Materiál	Plastový přední panel, kovová šasi
Údržba	Čistit měkkým suchým hadříkem; žádná rozpouštědla
Provozní teplota	-10 °C až 60 °C
Typ montáže	Montáž do 1-DIN pouzdra

Často kladené otázky - CA 100 HYUNDAI

Jak nainstalovat autorádio Hyundai CA 100?

Odpojte záporný pól autobaterie. Odstraňte starou jednotku, připojte kabelový svazek (ISO konektory) podle barev: červená (ACC), žlutá (stálých 12V), černá (uzemnění) a vodiče reproduktorů. Zasuňte CA 100 do DIN pouzdra a zajistěte. Znovu připojte baterii a otestujte.

Co je to bezpečnostní kód a jak jej zadat?

Bezpečnostní kód je 4místné číslo uvedené v manuálu nebo na kartě. Po výpadku napájení jednotka zobrazí 'CODE'. Pro zadání číslic použijte tlačítka předvoleb 1-4, poté podržte tlačítko napájení pro potvrzení. Pokud jej ztratíte, kontaktujte podporu Hyundai.

Mohu přehrávat hudbu z telefonu přes USB?

Ano, přední USB port podporuje soubory MP3 a WMA z USB disků nebo telefonů v režimu hromadného úložiště. Připojte telefon, vyberte USB jako zdroj a procházejte složky pomocí ovládacího knoflíku.

Proč z reproduktorů nejde žádný zvuk?

Zkontrolujte vodiče reproduktorů na správnou polaritu a pevná spojení. Ujistěte se, že je jednotka zapnutá a hlasitost není ztlumená. Zkontrolujte nastavení fader/balance. Otestujte s funkčním reproduktorem.

Jak nastavit hodiny na CA 100?

Stiskněte a podržte tlačítko 'DISP', dokud nezačne blikat hodina. Otáčením knoflíku hlasitosti nastavte hodinu, znovu stiskněte 'DISP' pro nastavení minut, otáčením upravte, poté stiskněte 'DISP' nebo počkejte pro uložení.

Podporuje Hyundai CA 100 Bluetooth?

Ne, CA 100 nemá vestavěné Bluetooth. Můžete použít Bluetooth adaptér připojený k AUX vstupu pro hands-free volání nebo streamování hudby.

Co dělat, když CD nehraje nebo se nevysouvá?

Zkuste jiné CD (čisté, standardní 12 cm). Pokud je zaseknuté, pevně stiskněte tlačítko vysunutí. Nevkládejte předměty. Pokud potíže přetrvávají, laser může být znečištěný; použijte čisticí disk na čočku nebo se poraďte s technikem.

Jak obnovit tovární nastavení jednotky?

Stiskněte tlačítko reset (malý otvor) na předním panelu špendlíkem, nebo odpojte baterii na 10 minut. Tím se vymažou předvolby a bude vyžadováno opětovné zadání bezpečnostního kódu.

Jaký je maximální výstupní výkon na kanál?

CA 100 poskytuje 20 wattů RMS na kanál do 4 ohmů, celkem 80 wattů. Špičkový výkon může být vyšší, ale RMS je trvalý výkon.

Kde najdu uživatelský manuál?

Manuál je k dispozici ke stažení zdarma na notice-facile.com ve formátu PDF. Vyhledejte Hyundai CA 100 nebo použijte přímý odkaz ze stránky produktu.

NÁVOD K OBSLUZE CA 100 HYUNDAI

Přečtěte si prosím pozorně tento návod a před prvním použitím se se svým novým rádiem seznamte.

Návod uschovejte k pozdějšímu nahlédnutí.

OBSAH

(A). Umístění ovládacích prvků
(B). Vlastnosti
(C). Údržba
(D). Návod k použití
(E). Technické specifikace
(F). Řešení problémů

(A) UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ

1. TLAČÍTKO ZAPNUTÍ A VYPNUTÍ
2. PŘEDNASTAVENÉ STANICE (1, 2, 3, 4, 5 a 6)
3. FUNKCE „AF“ (ALTERNATIVNÍ FREKVENCE)
4. FUNKCE „TA“ (DOPRAVNÍ HLÁŠENÍ)
5. FUNKCE „PTY“ (TYP PROGRAMU)
6. TLAČÍTKO DISPLEJE/HODIN (CLK)
7. TLAČÍTKO ZTLUMENÍ (MU)
8. TLAČÍTKO PÁSMA (BND)
9. LCD DISPLEJ

10. RESETOVACÍ TLAČÍTKO (RESET)

11. TLAČÍTKO VOLBY FUNKCÍ: BASS (Basy)/TREBLE (Výšky)/BALANCE (Pravolevé vyvážení)/FADER (Předozadní vyvážení)/TA SEEK (Vyhledání dopr. zprav.)/MASK DPI (Filtr DPI)/AUDIO DSP (Ekvalizér)/LOUDNESS (Zvýraznění zvuku)/BEEP (Pípnutí)/SEEK (Vyhledávání)/STE REO (Stereo)/LOCAL (Místní stanice)/VOL LAST (Poslední hlasitost)/(SEL) (Volba)

12. ZVÝŠENÍ / SNÍŽENÍ HLASITOSTI pro basy, výšky, pravolevé vyvážení a předozadní vyvážení (+/-)

13. TLAČÍTKO AUTOMATICKÉHO NEBO MANUÁLNÍHO LADĚNÍ (ZVYŠOVÁNÍ) NEBO SNIŽOVÁNÍ ◀ FREKVENCE)

14. TLAČÍTKO AUTOMATICKÉHO VYHLEDÁNÍ A NALADĚNÍ STANIC (A/PS)

(B) VLASTNOSTI

Přístroj má nesnímatelný čelní panel, přehrává stereo FM a má následující vlastnosti:

• Automatické vyhledání a uložení nejlepších (nejsilnějších) stanic v pořadí dle síly jejich signálu (AS)
• Elektronické ovládání hlasitosti, basů, výšek, předozadního a pravolevého vyvážení
• Přesné elektronické ladění stanic se synchronizací fázovým závěsem (PLL)
• Programovatelných 36 přednastavených stanic (vždy 6 pro FM1, FM2 a FM3)
• Kontrola hlasitosti, manuální nebo automatické vyhledávání, ladění směrem nahoru nebo dolů
• Přepínač pásem pro FM1, FM2 a FM3
• Ovládání displeje (frekvence, název stanice, typ programu, hodiny)
• Funkce hodin v RDS
• Osvětlovací systém
• Funkce RDS:
  PI (Identifikace programu) TA (Dopravní hlášení)
  PS (Programová služba) PTY (Typ programu)
  AF (Alternativní frekvence)
  TP (Dopravní zpravodajství)

KONEKTOR ISO

Sekce baterie (A)

7 - žlutá (záloha) 8 - černá (uzemnění)

Sekce reproduktorů (B)

7 - zelená (ZL+) 8 - zelená/černá (ZL-)

5 - bílá (PL+) 6 - bílá/černá (PL-)

3 - šedá (PP+) 4 - šedá/černá (PP-)

1 - fialová (ZP+) 2 - fialová/černá (ZP-)

Poznámka:

7-kolíkový konektor A musí být připojen přes klíč zapalování, aby nedošlo k vybití baterie, pokud se automobil delší dobu nepoužívá.

(C) ÚDRŽBA

VÝMĚNA POJISTEK

Pokud se pojistka spálí, zkontrolujte připojení napájení a pojistku vyměňte. Pokud se pojistka znovu spálí i po její výměně, může jít o vnitřní závadu. V takovém případě se obrat'te na nejbližší servisní středisko.

Upozornění

Pro každý vodič použijte pojistku pro příslušný proud. Použití pojistky pro vyšší proud může způsobit vážné poškození.

UMÍSTĚNÍ A FUNKCE OVLÁDACÍCH PRVKŮ

1. TLAČÍTKO ZAPNUTÍ A VYPNUTÍ
2. TLAČÍTKO VOLBY FUNKCÍ: BASS (Basy)/TREBLE (Výšky)/BALANCE (Pravolevé vyvážení)/FADER (Předozadní vyvážení)/TA SEEK (Vyhledání dopr. zprav.)/MASK DPI (Filtr DPI)/AUDIO DSP (Ekvalizér)/LOUDNESS (Zvýraznění zvuku)/BEEP (Pípnutí)/SEEK (Vyhledávání)/STE REO (Stereo)/LOCAL (Místní stanice)/VOL LAST (Poslední hlasitost)/(SEL) (Volba)
3. ZVÝŠENÍ / SNÍŽENÍ HLASITOSTI pro basy, výšky, pravolevé vyvážení a předozadní vyvážení (+/-)
4. PŘEDNASTAVENÉ STANICE (1, 2, 3, 4, 5 a 6)
5. FUNKCE „AF“ (ALTERNATIVNÍ FREKVENCE)
6. FUNKCE „TA“ (DOPRAVNÍ HLÁŠENÍ)
7. FUNKCE „PTY“ (TYP PROGRAMU)
8. TLAČÍTKO DISPLEJE/HODIN (CLK)
9. TLAČÍTKO ZTLUMENÍ (MU)
10. TLAČÍTKO PÁSMA (BND)
11. TLAČÍTKO AUTOMATICKÉHO NEBO MANUÁLNÍHO LADĚNÍ (ZVYŠOVÁNÍ▶ NEBO SNIŽO VÁNÍ◀ FREKVENCE)
12. LCD DISPLEJ
13. TLAČÍTKO AUTOMATICKÉHO VYHLEDÁNÍ A NALADĚNÍ STANIC (A/PS)
14. RESETOVACÍ TLAČÍTKO (RESET)

(D) NÁVOD K POUŽITÍ

1. ZAPNUTÍ/VYPNUTÍ

Stisknutím tohoto tlačítka (1) se přístroj zapíná a vypíná.

Přístroj lze také zapnout stisknutím jakéhokoliv jiného tlačítka.

2. SEL (Volba)

3. OVLÁDÁNÍ HLASITOSTI (+/-)

Pomocí ovladače hlasitosti můžete nastavit úroveň hlasitosti i vybrat jiné funkce. Tiskněte krátce tlačítko SEL (2), dokud se na displeji neobjeví požadovaná funkce. Obrázek 1 ukazuje sekvenci funkcí, které lze vybrat pomocí tlačítka SEL.

Obr. 1 Výběr funkcí ovládání zvuku

1. HLASITOST 2. VOLBA 3. BASY 4. VÝŠKY 5. PRAVOLEVÉ VYVÁŽENÍ 6. PŘEDOZADNÍ VYVÁŽENÍ

Zvýšení hlasitosti (+) a snížení hlasitosti (−). Hlasitost můžete nastavit otáčením ovladače hlasitosti. Lze jej také použít k nastavení basů (BASS), výšek (TREBLE), pravolevého vyvážení (BAL) a předozadního vyvážení (FAD).

TA SEEK / TA ALARM (2) (Vyhledání dopravních informací / Upozornění na dopravní hláše ní)

Pokud podržíte tlačítko SEL (2) nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce. Režim TA SEEK nebo TA ALARM nastavíte ovladačem hlasitosti.

Režim TA SEEK (Vyhledání dopravních informací):

Pokud nově naladěná stanice nepřijme do 5 sekund dopravní informace, přeladí se rádio na další stanici, která nemá stejné PI jako předchozí stanice, ale vysílá dopravní informace. V režimu TA SEEK se může aktuální stanice přeladit na zcela jinou, protože přístroj vyhledá stanici s TA, jestliže je příjem naladěné stanice velmi slabý nebo naladěná stanice nemá signál TA.

Režim TA ALARM (Upozornění na dopravní situaci):

Není aktivován režim automatického přeladění, je pouze slyšet pípnutí.

MASK DPI (2) (Filtr DPI)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

MASK DPI: odfiltruje pouze AF, které mají odlišné PI.

MASK ALL: odfiltruje pouze AF, které mají odlišné PI a nemají dostatečně silný RDS signál.

OVLÁDÁNÍ EKVALIZÉRU DSP (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

DSP lze vybrat pomocí ovladače hlasitosti.

POP -- ROCK -- KLASIKA -- NEUTRÁLNÍ -- DSP VYPNUTO

ZVÝRAZNĚNÍ ZVUKU „LOUDNESS“ (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

VYPNUTÍ NEBO ZAPNUTÍ FUNKCE LOUDNESS se provádí ovladačem hlasitosti.

Basová a výšková odezva se zvýrazní.

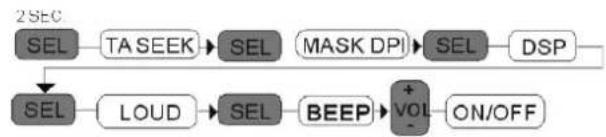

Režim BEEP (Pípání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

BEEP ON (Pípání zapnuto): Při stisknutí tlačítek je z reproduktoru slyšet pípnutí.

Režim SEEK (2) (Vyhledávání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

SEEK 1: Pokud je aktivován režim SEEK 1, automatické vyhledávání stanice (AUTO SEEK

SCAN) se zastaví po nalezené stanici, i když uživatel stále drží tlačítko SEEK.

SEEK 2: Automatické vyhledávání stanice se nezastaví, i když je nalezena stanice, pokud uživatel stále drží tlačítko SEEK. Pokud toto tlačítko pustíte, vyhledávání se zastaví po nalezené stanici.

STEREO/MONO (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Pokud jsou stanice FM slabé nebo jsou rušeny, lze poslech zlepšit přepnutím na MONO.

LOCAL/DX (2) (Místní/Vzdálené)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

V režimu „Local“ (Místní) se v oblastech se silným signálem zastaví manuální ladění pouze na silných stanicích (zobrazí se LOC). Pokud chcete naladit všechny stanice v oblastech se slabším signálem, přepněte do režimu Distant.

VOL LAST/ADJUST (2) (Poslední/Nastavená hlasitost)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

VOL LAST: Při zapnutí přístroje se nastaví úroveň hlasitosti, která byla nastavena uživatelem jako poslední.

VOL ADJ: Při zapnutí a vypnutí přístroje se nastaví uživatelem zvolená počáteční úroveň hlasitos- ti.

4. PŘEDNASTAVENÉ STANICE (1, 2, 3, 4, 5 a 6)

Krátkým stiskem těchto tlačítek lze přímo navolit přednastavenou stanici. Pokud tlačítko stisknete déle než 1 sekundu, uloží se právě naladěná stanice do paměti přednastavení. Pokud je nastaven režim PTY (Typ programu), funguje PTY následovně:

PTY hudební žánr ---- PTY druh mluveného slova ---- PTY VYPNUTO

HUDBA

1. POP M, ROCK M
   (Pop, rock)
2. EASY M, LIGHT M
   (Nenáročná hudba, lehká hudba)
3. CLASSICS, OTHER M
   (Klasická hudba, jiná hudba)
4. JAZZ, COUNTRY
5. NATION M, OLDIES
   (Lidová hudba, staré hity)
6. FOLK M
   (Folk)

MLUVENÉ SLOVO

1. NEWS, AFFAIRS, INFO
   (Zprávy, události, informace)
2. SPORT, EDUCATE, DRAMA
   (Sport, vzdělávací pořady, dramatické pořady)
3. CULTURE, SCIENCE, VARIED
   (Kultura, věda, různé)
4. WEATHER, FINANCE, CHILDREN
   (Počasí, finance, dětské pořady)
5. SOCIAL, RELIGION, PHONE IN

(Společenské pořady, náboženské pořady, diskuse s posluchači)

1. TRAVEL, LEISURE, DOCUMENT (Cestování, volný čas, dokumentární pořady)

POUŽÍVÁNÍ FUNKCE RDS

Co je RDS?

Funkce RDS (Radio Data System) je digitální informační systém vyvinutý EBU (Evropskou vysílací unii). Je zakódovaný v běžném vysílání frekvencí FM a nabízí různé informační služby a funkce opětného automatického naladění u autorádií umožňujících funkci RDS. V roce 1988 začal tento systém fungovat ve Velké Británii, Francii, SRN, Irsku a Švédsku. V mnoha jiných evropských zemích se provádí zkušební vysílání. Očekává se, že funkce RDS bude v blízké budoucnosti k dispozici ve většině západoevropských zemí.

5. Funkce AF/REG (Alternativní frekvence)

Pokud stisknete tlačítko krátce, aktivuje se režim přepínání AF/REG.

Pokud je aktivován režim přepínání AF/REG, rádio neustále kontroluje sílu signálu AF. Pokud tlačítko stisknete dlouze, aktivuje se jako regionální režim ON/OFF.

• Regionální režim ZAPNUT
  Na stanice, které mají stejný PI kód jako právě naladěná stanice, se aplikuje přepnutí na AF nebo vyhledávání PI (PI SEEK). Na LCD displeji se rozsvítí signalizace REG.
• Regionální režim VYPNUT
  Regionální kód v daném formátu nebo kód PI je ignorován, pokud se aplikuje přepnutí na AF nebo vyhledávání PI (PI SEEK).

6. Funkce TA (Dopravní hlášení)

Pokud stisknete tlačítko krátce, aktivuje se režim vypnutí nebo zapnutí funkce TA.

Jestliže je funkce TA aktivována a vysílají se dopravní informace:

- Jestliže je hlasitost pod hranicí slyšitelnosti, zvýší se na hranici slyšitelnosti.

- Pokud se přijímá stanice s TA, na LCD displeji se zobrazí symbol TA.

7. Funkce „PTY“ (Typ programu)

PTY HUDBA ---- PTY MLUVENÉ SLOVO ---- PTY VYPNUTO

Při volbě funkce PTY se její výběr provádí pomocí tlačítek předvoleb - viz jejich popis v části návo- du o přednastavení. Při volbě funkce PTY začne přístroj vyhledávat příslušné informace PTY a po jejich nalezení se vyhledávání zastaví.

8. Funkce CLK (Displej)

Pokud máte naladěnu stanici s RDS, zobrazí se po stisknutí tohoto tlačítka frekvence a čas.

Pokud stanice RDS nevysílá, můžete čas nastavit podle prání.

9. Funkce MU (Ztlumení)

Stisknutím tohoto tlačítka přístroj vypne zvukový výstup.

Opětovným stisknutím se vrátíte na předchozí úroveň hlasitosti.

10. TLAČÍTKO BND(Přepínání pásem)

Stiskem tohoto tlačítka se pásma cyklicky přepínají pásma FM1, FM2 a FM3.

11. AUTOMATICKÉ NEBO MANUÁLNÍ LADĚNÍ (ZVÝŠENÍ FREKVENTENCE ▶ NEBO SNÍŽENÍ FREKVENTENCE ◀)

Pokud je stisknete krátce, fungují tato tlačítka v režimu manuálního ladění.

Pokud je stisknete déle než 1 sek., fungují tato tlačítka v režimu vyhledávání stanic.

12. LCD DISPLEJ

Displej z tekutého křemíku zobrazuje aktuální stav přístroje.

13. TLAČÍTKO A/PS (Automatické vyhledání a naladění stanic)

Po krátkém stisku vyhledá rádio jednotlivé přednastavené stanice.

Pokud je úroveň hlasitosti signálu vyšší než úroveň limitní hlasitosti pro zastavení, zastaví se rádio na příslušném čísle předvolby po dobu 5 sekund, přičemž deaktivuje funkci ztišení, a poté pokračuje ve vyhledávání.

Při stisknutí delším než 1 sekundu se pod příslušná čísla předvoleb uloží 6 nejsilnějších stanic. Po dokončení automatického vyhledávání přehraje rádio přehled přednastavených stanic.

24. RESETOVACÍ TLAČÍTKO (RESET)

Resetovací tlačítko (14) je umístěno na skříni přístroje.

Resetovací tlačítko je třeba použít v následujících případech:

Při počáteční instalaci přístroje po úplném dokončení propojení.

Nefunguje žádné tlačítko ovládání.

Na displeji je zobrazen symbol chyby.

(E) TECHNICKÉ SPECIFIKACE

TUNER 2 μV

Citlivost

Separace stereo 35 dB

Odstup signál/šum 55 dB

Krok ladění kanálů 50 kHz

Mezifrekvenční kmitočet 10,7 MHz

OBECNÉ

Příkon 12 V stejnosm. proud, neg. uzemnění

Impedance reproduktoru 4 nebo 8 ohmů

Max. spotřeba proudu 6 A

Poznámka: V důsledku vylepšování výrobku mohou nastat změny specifikací a provedení bez předchozího upozornění.

(F) ŘEŠENÍ PROBLÉMŮ

PROJEV PŘÍČINA ŘEŠENÍ
Není napájení Zapalování vozu	není zapnu-to.	Pokud je napájení správně připojeno ke konektoru vozu, zapněte zapalování.
	Je spálená pojistka. Vyměňte pojistku.
Není zvuk Hlasitost je na minimu.	Nastavte hlasitost na	požado-vanou úroveň.
	Není správně provedeno pro-pojení.	Zkontrolujte propojení.
Ovládací tlačítka nefungují	Zabudovaný mikropočítač nefunguje kvůli rušení.	Stiskněte tlačítko RESET (14).
Zvuk přeskakuje	Instalační úhel je větší než 30 stupňů.	Upravte instalační úhel na méně než 30 stupňů.
Rádio nefunguje. Nefunguje automatické nalezení rozhla-sové stanice.	Není připojen kabel antény.	Zapojte kabel antény.
	Signál je příliš slabý.	Nalad'te stanici manuálně.

Poznámka

Změna technické specifikace vyhrazena.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrob-kem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné

manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK-051447.

Prohlášení o shodnosti výrobku

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení: 3115, č. j. 2339/2007-150-SCH2 ze dne 10. 9. 2007.

Montážní list

POZOR! Montáž autorádia je zásahem do elektrického zapojení vozu a proto by měla být provedena odbornou osobou oprávněnou k tomuto zásahu. Při neodborném zapojení může dojít k poškození zdraví a majetku.

Doporučujeme montáž ve značkovém servisu.

Stereofónne autorádio s tunerom FM a RDS

AF (Alternativne frekvencie) TP (Dopravné spravodajstvo)

KONEKTOR ISO

Sekcia batérie (A)

5 - výstup auto antény 6 - nepoužité

3 - nepoužité 4 - červená (ACC)

1 – nepoužité 2 - nepoužité

Sekcia reproduktoru (B)

7 - zelená (ZL+) 8 - zelená/čierna (ZL-)

5 - biela (PL+) 6 - biela/čierna (PL-)

3 - šedá (PP+) 4 - šedá/čierna (PP-)

1 - fialová (ZP+) 2 - fialová/čierna (ZP-)

Poznámka:

Režim TA SEEK nebo TA ALARM nastavíte ovládačom hlasitosti.

DSP možno vybrat' pomocou ovládača hlasitosti.

POP -- ROCK -- KLASIKA -- NEUTRÁLNÍ -- DSP VYPNUTO

ZVÝRAZNENIE ZVUKU „LOUDNESS“ (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Basová a výšková odozva sa zvýrazní.

Režim BEEP (Pípanie)

Pokial' podržíte TLAČIDLO SEL najmenej 2 sekundy, prístroj sa prepne do režimu vol'by tejto funkcie.

SEEK 1: Pokial' je aktivovaný režim SEEK 1, automatické vyhl'adávanie stanice (AUTO SEEK SCAN) sa zastaví po nájdenej stanici, i ked' užívatel' stále drží TLAČIDLO SEEK.

VOL LAST/ADJUST (2) (Poslední/Nastavená hlasitost')

1. POP M, ROCK M
   (Pop, rock)
2. EASY M, LIGHT M
   (Nenáročná hudba, l'ahká hudba)
3. CLASSICS, OTHER M
   (Klasická hudba, iná hudba)
4. JAZZ, COUNTRY
5. NATION M, OLDIES
   (L'udová hudba, staré hity)
6. FOLK M
   (Folk)

MLUVENE SLOVO

1. NEWS, AFFAIRS, INFO
   (Správy, udalosti, informácie)
2. SPORT, EDUCATE, DRAMA
   (Šport, vzdelávací porady, dramatické porady)
3. CULTURE, SCIENCE, VARIED
   (Kultúra, veda, rôzne)
4. WEATHER, FINANCE, CHILDREN
   (Počasí, financie, detské porady)
5. SOCIAL, RELIGION, PHONE IN

(Spoločenské porady, náboženské porady, diskusia s poslucháčmi)

1. TRAVEL, LEISURE, DOCUMENT (Cestovanie, volný čas, dokumentárne porady)

POUŽÍVÁNIE FUNKCIE RDS

Čo je RDS?

6. Funkcie TA (Dopravní hlásenie)

Pokiaľ stlačte TLAČIDLO krátko, aktivuje sa režim vypnutí nebo zapnutí funkcie TA.

Po krátkom stlačení vyhl'adá rádio jednotlivé prednastavené stanice.

Na displeji je zobrazený symbol chyby.

(E) TECHNICKÉ SPECIFIKACE

TUNER

Citlivost' 2 μV

Separácia stereo 35 dB

Odstup signál/šum 55 dB

Likvidácia starého elektrického a elektronického zariadenia

Poznámky/Notes/Notatky:

Poznámky/Notes/Notatky:

HYUNDAI

CORPORATION

Seoul, Korea
