CR 1005 - Autorrádio HYUNDAI - Bezplatný návod k obsluze

Typ produktu	Autorádio
Značka	Hyundai
Model	CR 1005
Rozměry (V x Š x H)	58 mm x 188 mm x 182 mm
Hmotnost	0,5 kg
Napájení	12 V DC (záporné uzemnění)
Maximální výkon	4 x 20 W
Rozsah FM tuneru	87,5 - 108 MHz
Rozsah AM tuneru	522 - 1620 kHz
Formáty přehrávání	CD, CD-R, CD-RW, MP3
Aux vstup	3,5 mm na předním panelu
Předvolený ekvalizér	Rock, Pop, Classic, Flat
Typ displeje	LCD s bílým podsvícením
Dálkové ovládání	Součástí balení (drátové)
Odnímatelný přední panel	Ano
Kompatibilní s ovládáním na volantu	Ano (vyžadován adaptér)
Čištění	Používejte měkký, suchý hadřík. Vyhněte se rozpouštědlům.
Bezpečnost	Před instalací odpojte baterii. Používejte pouze předepsané pojistky.
Náhradní díly	Pro náhradní pojistky, montážní držáky a přední panel kontaktujte autorizovaného prodejce.
Obecné informace	Určeno pro instalaci do standardní zásuvky DIN.

Často kladené otázky - CR 1005 HYUNDAI

Jak resetuji Hyundai CR 1005?

Stiskněte tlačítko RESET na předním panelu špičatým předmětem (např. hrotem pera). Tím se obnoví tovární nastavení.

Jaká je správná hodnota pojistky pro CR 1005?

Přístroj používá 10 A plochou pojistku umístěnou na zadní straně šasi. Vždy vyměňujte za stejnou hodnotu.

Mohu na tomto rádiu přehrávat MP3 CD?

Ano, CR 1005 podporuje přehrávání souborů MP3 nahraných na discích CD-R nebo CD-RW.

Jak připojím externí zařízení?

Použijte Aux vstup (3,5 mm jack) na předním panelu. Vyberte režim AUX pro přehrávání zvuku z vašeho zařízení.

Proč z reproduktorů nevychází žádný zvuk?

Zkontrolujte, zda přístroj není ztlumený (stiskněte MUTE), hlasitost je zvýšená a kabely reproduktorů jsou správně připojeny. Také zkontrolujte pojistku.

Jak sejmu přední panel?

Stiskněte tlačítko RELEASE na levé straně předního panelu a posunutím doleva jej sejměte. Uložte jej bezpečně.

Mohu rádio používat s ovládáním na volantu?

Ano, pokud to váš vůz podporuje. K připojení rozhraní volantu potřebujete adaptér (prodává se samostatně).

Co mám dělat, pokud je displej tmavý?

Upravte nastavení jasu v menu. Pokud je stále tmavý, zkontrolujte připojení vodiče stmívače k osvětlovacímu obvodu vozidla.

Jak nastavím hodiny?

Stiskněte a podržte tlačítko MENU, dokud nezačnou hodiny blikat. Pomocí šipek SEEK nastavte hodiny a minuty, poté znovu stiskněte MENU pro potvrzení.

Je bezpečné čistit čočku kapalinou?

Ne. Na čočku používejte pouze suchý, měkký hadřík. Na přední panel lze použít mírně navlhčený hadřík, ale zabraňte vniknutí vlhkosti do přístroje.

NÁVOD K OBSLUZE CR 1005 HYUNDAI

Vážený zákazníku, děkujeme Vám za zakoupení našeho produktu. Než začnete přístroj používat, přečtěte si prosím pečlivě tento návod, aby jste se seznámili s funkcemi přístroje a mohli maximálně využít jeho vlastností a díky tomu vám přístroj poskytoval mnoho let věrných a bezproblémových služeb a radosti z poslechu.

VLASTNOSTI

Přístroj s odnímatelným čelní ovládací panel, stereofonním FM rádiem a CD přehrávačem s následujícími funkcemi:

Automatické vyhledání a uložení nejlepších (nejsilnějších) stanic v pořadí dle síly jejich signálu.

Elektronické ovládání hlasitosti, basů, výšek, předozadního a pravolevého vyvážení.

Přesné elektronické ladění stanic se synchronizací fázovým závěsem (PLL)

Automatické i manuální ovládání zvýraznění zvuku funkcí „loudness“

Přepínač pásem pro FM1, FM2 a FM3

Ovládání displeje (frekvence, název stanice, typ programu, čas)

Funkce hodin v RDS

Funkce opakování CD

Schopnost přehrávat soubory na CD, CD-R a CD-RW

Předzesílený linkový výstup pro externí zesilovač

Odnímatelný čelní panel chránící před krádeží

Osvětlovací systém

Funkce RDS:

PI (Identifikace programu) TA (Dopravní hlášení)

PS (Název programové služby) PTY (Typ programu)

AF (Seznam alternativních frekvencí) TP (Dopravní zpravodajství)

UPOZORNĚNÍ

Symbol vykřičníku uvnitř trojúhelníku upozorňuje uživatele na důležité provozní ny týkající se produktu.

Symbol blesku uvnitř trojúhelníku varuje uživatele před přítomností napětí uvnitř roje.

Abyste snížili riziko úrazu elektrickým proudem, neotvírejte kryt. Uvnitř přístroje nejsou žádné součásti určené k obsluze uživatelem. Přenechejte veškerý servis kvalifikovaném servisnímu personálu.

V případě otevření přístroje a odstranění bezpečnostních západek vyzařuje neviditelné laserové záření.

Vyvarujte se zasažení laserovým paprskem. Použití ovládacích prvků, nastavení nebo postupů odlišných od těch, jež jsou uvedeny v tomto návodu, může vést k nebezpečnému ozáření.

Tento přístroj nesmí být vystaven vlhkosti ani dešti.

Tento přístroj je třeba umístit tak, aby bylo umožněno jeho řádné odvětrávání.

Nevystavujte tento přístroj přímému slunečnímu světlu ani zdrojům tepla.

UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ

1. Tlačítko zapnutí a vypnutí

2. Tlačítko volby funkcí

3. Zvýšení nebo snížení hlasitosti, nastavení basů, výšek, pravolevého a předozadního vyvážení (+ / -)

4. Přednastavené stanice (1, 2, 3, 4, 5 a 6)

5. Funkce „AF“ (Alternativní frekvence)

6. Funkce „TA“ (Dopravní hlášení)

7. Funkce „PTY“ (Typ programu stanice)

8. Tlačitko displeje (DISP)

9. Tlačítko režimu (MD)

10. Tlačítko pásma (BAND)

11.12. Tlačítko automatického nebo manuálního ladění (Zvýšení frekvence ▶ nebo snížení frekvence ▶) a přeskakování/vyhledávání stop na CD

1. Tlačítko automatického vyhledání a naladění stanic (A/PS)

2. Tlačítko rychlého ztišení (MUT)

3. LCD displej

4. Tlačítko pro uvolnění čelního panelu ( )

5. Otvor pro CD

6. Tlačitko vysunutí CD (

7. Tlačítko pauzy

8. Tlačítko INT (Přehrání začátků všech stop)

9. Tlačítko opakování (RPT)

10. Tlačitko náhodného přehrávání (RDM)

11. Tlačítko SCAN

12. Resetovací tlačítko

Před instalací vyšroubujte transportní šrouby vedle červených nálepek.

Vlastnosti 2

Upozornění 2

Nákresy 4

Instalace 5

Příklad instalace 5

Odejmutí a nasazení

čelního panelu 5

Konektor ISO 5

Návod k použití 6

1. Zapnutí a vypnutí 6

2. Volba 6

3. Ovladač hlasitosti 6

a. TA SEEK / TA ALARM 7
b. Mask DPI 7
c. Retune L/S 7
d. Ekvalizér DSP 7
e. Zvýraznění zvuku 8
f. Režim ochrany proti otrésům 8
g. Režim pípání BEEP 8
h. Režim vyhledávání 8
i. Stereo/Mono 8
j. Místní/vzdálené stanice 9

1. Přednastavené stanice 9
2. Funkce AF/REG 9
3. Funkce TA 10
4. Funkce PTY 10
5. Funkce DISP 10
6. Tlačítko režimu 10
7. Tlačítko přepínání pásma 10
   11.12. Autom. nebo manuál ladění 10
8. Tlačitko A/PS 11
9. Tlačítko rychlého ztišení 11
10. Displej LCD 11
11. Tlačítko uvolnění panelu 11
12. Otvor pro CD 11
13. Tlačítko vysunutí CD 11
14. Tlačítko pauzy 12
15. Tlačítko přehrání začátků 12
16. Tlačítko opakování 12
17. Tlačítko náhodného přehrávání 12
18. Tlačítko SCAN 12
19. Resetovací tlačítko 12

Technické specifikace 12

INSTALACE

OPATŘENÍ PŘI INSTALACI

Uváženě zvolte místo instalace tak, aby přístroj nebránil řidiči při normálním řízení vozu. Neinstalujte přístroj na místa, kde by byl vystaven vysokým teplotám, například od přímého slunečního svitu nebo horkého vzduchu z topení nebo kde by byl vystaven prachu, nečistotám či nadměrným vibracím. Pro bezpečnou instalaci používejte pouze dodávané instalační součásti. Před instalací přístroje nezapomeňte odejmout čelní panel.

Nastavení úhlu instalace

Úhel instalace zvolte nižší než 30°.

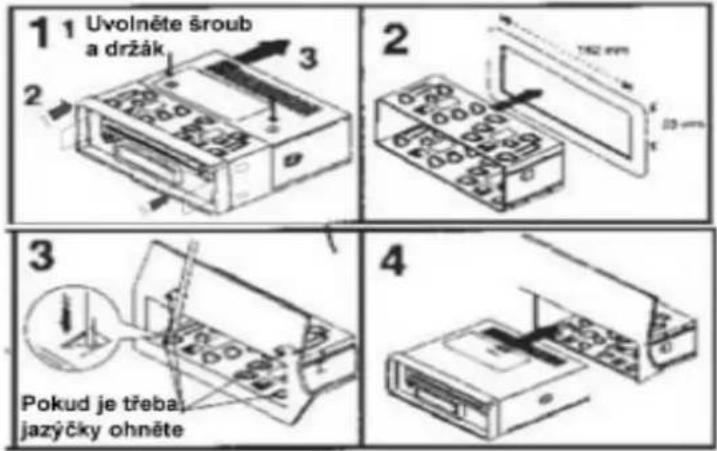

PŘÍKLAD INSTALACE

Instalace do palubní desky

Klič pro uvolnění šroubu uschovejte, protože jej můžete v budoucnu potřebovat

pro vyjmutí přístroje z vozu.

Odnětí a nasazení čelního panelu

Jako ochranu před krádeží lze čelní panel tohoto přístroje odejmout.

Před odnětím čelního panelu se ujistěte, že jste předtím vypnuli tlačítko PWR.

Panel z přístroje odejmete jeho vytažením směrem k sobě.

Poznámka: Dbejte, abyste panel při odnímání z přístroje neupustili.

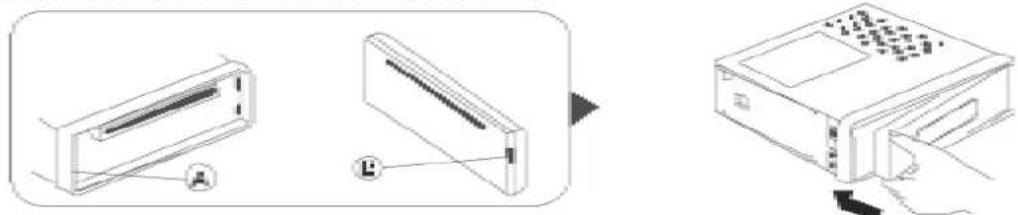

NASAZENÍ ČELNÍHO PANELU

Při nasazování čelního panelu se ujistěte, že je otočen správným směrem, abyste jej nenasadili obráceně. Přiložte stranu B panelu ke straně A přístroje.

Panel zasuňte a zaklapněte. Panel je tím nasazen.

Poznámky:

Při nasazování panel nezatlačujte do přístroje silou. Lze jej snadno nasadit lehkým zatlačením směrem do přístroje. Pokud berete čelní panel sebou, vložte jej do přiloženého pouzdra pro čelní panel. Při nasazování čelního panelu na přístroj netlačte nadměrně na okno displeje.

KONEKTOR ISO

Konektor výstupu RCA (zadní) - šedá

: červená (vpravo)

: bílá (vlevo)

Konektor A č. 7 musí být propojen přes klíč zapalování vozu, aby se baterie nevybíjela, jestliže se vůz delší dobu nepoužívá.

Údržba

VÝMĚNA POJISTEK

Pokud se pojistka spálí, zkontrolujte připojení napájení a pojistku vyměňte. Pokud se pojistka znovu spálí i po její výměně, může jít o vnitřní závadu. V takovém případě se obrat'te na nejbližší servisní středisko.

Upozornění

Pro každý vodič použijte pojistku pro příslušný proud. Použití pojistky pro vyšší proud může způsobit vážné poškození.

NÁVOD K POUŽITÍ

1. ZAPNUTÍ/VYPNUTÍ

Stisknutím tohoto tlačítka (1) se přístroj zapíná a vypíná.

Přístroj lze také zapnout stisknutím jakéhokoliv jiného tlačítka.

2. SEL (Volba)

3. OVLADAČ HLASITOSTI

Pomocí ovladače hlasitosti můžete nastavit úroveň hlasitosti i vybrat jiné funkce. Tiskněte krátce tlačítko SEL (2), dokud se na displeji neobjeví požadovaná funkce. Obrázek 1 ukazuje sekvenci funkcí, které lze vybrat pomocí tlačítka SEL.

Obr. 1 Výběr funkcí ovládání zvuku

1. HLASITOST 2. SEL 3. BASY 4. VÝŠKY 5. PRAVOLEVÉ VYVÁŽENÍ 6. PŘEDOZADNÍ VYVÁŽ.

Hlasitost můžete nastavit pomocí ovladače hlasitosti. Tato tlačítka lze také použít k nastavení basů (BASS), výšek (TREBLE), pravolevého vyvážení (BAL) a předozadního vyvážení (FAD).

(A) TA SEEK / TA ALAM (2) (Vyhledání dopravních informací / Upozornění na dopravní hlášení)

Pokud podržíte tlačítko SEL (2) nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Režim TA SEEK nebo TA ALARM nastavíte ovladačem hlasitosti.

Režim TA SEEK (Vyhledání dopravních informací):

Pokud nově naladěná stanice nepřijme do 5 sekund dopravní informace, přeladí se rádio na další stanici, která nemá stejné PI jako předchozí stanice, ale vysílá dopravní informace.

V režimu TA SEEK se může aktuální stanice přeladit na zcela jinou, protože přístroj vyhledá stanici s TA, jestliže je příjem naladěné stanice velmi slabý nebo naladěná stanice nemá signál TA.

Režim TA ALARM (Upozornění na dopravní situaci):

Není aktivován režim automatického přeladění, je pouze slyšet pípnutí.

(B) MASK DPI (2) (DPI filtr)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

MASK DPI: odfiltruje pouze frekvence AF, které mají odlišné PI.

MASK ALL: odfiltruje pouze frekvence AF, které mají odlišné PI a nemají dostatečně silný RDS signál.

(C) OVLÁDÁNÍ RETUNE L / S (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.


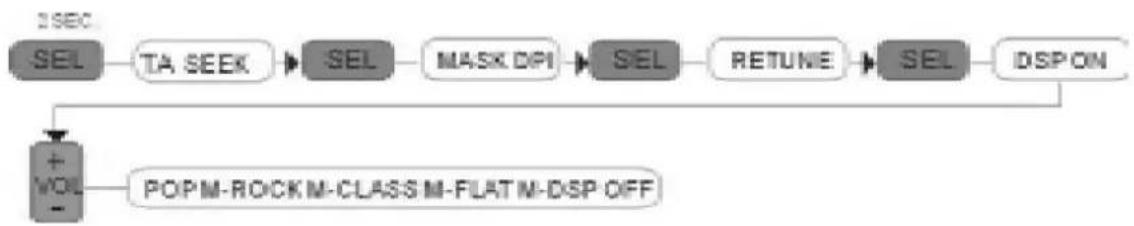

(D) OVLÁDÁNÍ EKVALIZÉRU DSP (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Režim úpravy zvuku DSP lze vybrat tlačitky pro ovládání hlasitosti.

Cyklus: POP — ROCK — KLASIKA — NEUTRÁLNÍ — VYPNUTO

(E) ZVÝRAZNĚNÍ ZVUKU FUNKCÍ „LOUDNESS“ (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce. Režim LOUD ON/OFF (Zapnuto/vypnuto) navolíte pomocí ovládání hlasitosti. Zvýrazní se basy a výšky.

(F) Režim ESP (2) (Ochrana proti otrésům)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, aktivuje se 12 sek. nebo 45 sek. režim ochrany proti otřesům (ESP).

(G) Režim BEEP (2) (Pípání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

(H) Režim SEEK (2) (Vyhledávání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

SEEK 1: Pokud je aktivován režim SEEK 1, automatické vyhledávání stanice (AUTO SEEK SCAN) se zastaví po nalezené stanici, i když uživatel stále drží tlačítko SEEK.

SEEK 2: Automatické vyhledávání stanice se nezastaví, i když je nalezena stanice, pokud uživatel stále drží tlačítko SEEK. Pokud toto tlačítko pustíte, vyhledávání se zastaví po nalezené stanici.

(I) STEREO/MONO (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Pokud jsou stanice FM slabé nebo jsou rušeny, lze poslech zlepšit přepnutím na MONO.

(J) LOCAL/DX (2) (Místní/vzdálené stanice)

Pokud podržíte tlačitko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

V režimu „Local“ (Místní) se v oblastech se silným signálem zastaví manuální ladění pouze na silných stanicích (zobrazí se LOC). Pokud chcete naladit všechny stanice v oblastech se slabším signálem, přepněte do režimu „Distant“.

4. PŘEDNASTAVENÉ STANICE (1, 2, 3, 4, 5 a 6)

(A) REŽIM RÁDIA

Krátkým stiskem těchto tlačítek lze přímo navolit přednastavenou stanici. Pokud tlačítko stisknete déle než 1 sekundu, uloží se právě naladěná stanice do paměti přednastavení. Pokud je nastaven režim PTY (Typ programu), funguje PTY následovně:

PTY hudební žánr —— PTY druh mluveného slova —— PTY VYPNUTO

HUDBA MLUVENÉ SLOVO

1. POP M, ROCK M 1. NEWS, AFFAIRS, INFO

(Pop, rock) (Zprávy, události, informace)

(Nenáročná, lehká hudba) (Sport, vzdělávací, dramatické)

(Klasická hudba, jiná hudba) (Kultura, věda, různé)

1. JAZZ, COUNTRY 4. WEATHER, FINANCE, CHILDREN

2. NATION M, OLDIES (Počasí, finance, dětské)

(Lidová hudba, staré hity) 5. SOCIAL, RELIGION, PHONE IN

1. FOLK M (Sociální, náboženské, diskuse s posluchači)

(Folk) 6. TRAVEL. LEISURE, DOCUMENT

(Cestování, volný čas, dokumentární)

(B) REŽIM PŘEHRÁVAČE CD/MP3

1. PAUSE (Pauza) 2. INTRO (Přehrání začátků) 3. REPEAT (Opakování) 5.10 6.10

5. Funkce AF/REG (Alternativní frekvence)

Pokud stisknete tlačítko krátce, aktivuje se režim přepínání AF/REG.

Pokud je aktivován režim přepínání AF/REG, rádio neustále kontroluje sílu signálu AF. Pokud tlačítko stisknete dlouze, aktivuje se jako regionální režim ON/OFF.

- Regionální režim ZAPNUT

Na stanice, které mají stejný PI kód jako právě naladěná stanice, se aplikuje přepnutí na AF nebo VYHLEDÁVÁNÍ PI (PI SEEK). Na LCD displeji se rozsvítí signalizace REG.

- Regionální režim VYPNUT

Regionální kód v daném formátu nebo kód PI je ignorován, pokud se aplikuje přepnutí na AF nebo VYHLEDÁVÁNÍ PI (PI SEEK).

6. Funkce TA (Dopravní hlášení)

Pokud stisknete tlačítko krátce, aktivuje se režim vypnutí nebo zapnutí funkce TA.

Pokud je funkce TA aktivována a vysílají se dopravní informace.

• Pokud je přístroj právě v režimu, přepne se na přechodnou dobu na rádio.
• Jestliže je hlasitost pod hranicí slyšitelnosti, zvýší se na hranici slyšitelnosti.
• Pokud se přijímá stanice s TA, na LCD displeji se zobrazí symbol TA.

7. Funkce „PTY“ (Typ programu)

PTY hudba —— PTY mluvené slovo —— PTY vypnuto

Při volbě funkce PTY se její výběr provádí pomocí tlačítek předvoleb - viz jejich popis v části návodu o přednastavení. Při volbě funkce PTY začne přístroj vyhledávat příslušně informace PTY a po jejich nalezení se vyhledávání zastaví.

8. Funkce DISP (Displej)

Jestliže použijete toto tlačítko, funguje jako přepínač mezi zobrazením frekvence rádia, časového údaje a informace PTY.

Nastavení hodin:

(1) Při zobrazeném časovém údaji podržte tlačítko DSP, dokud nezačne údaj času blikat.
(2) Pomocí ovladače hlasitosti nastavte minuty a hodiny.
(3) Stisknutím tlačítka DSP hodiny spustte.

Pokud toto tlačítko podržíte, funguje jako přepínač režimů v následující sekvenci:

1) V případě příjmu stanice s RDS

REŽIM RÁDIA

2) V případě příjmu stanice bez RDS

REŽIM RÁDIA

HODINY — FREKVENCE — NO PTY

REŽIM PŘEHRÁVAČE CD/MP3

CDP — FREKVENCE — HODINY — NO PTY

Doba zobrazení na displeji je několik sekund. Poté se displej vrátí na pozici 1.

Stiskem tohoto tlačítka může uživatel zvolit režim RÁDIA nebo režim CD PŘEHRÁVAČE.

10. TLAČÍTKO Přepínání pásem

Stiskem tohoto tlačítka se pásma cyklicky přepínají pásmaFM1, FM2 a FM3.

Pokud toto tlačítko podržíte déle než 1 sekundu, funguje jako vypnutí a zapnutí režimu zvýraznění zvuku (viz výše).

11.12. AUTOMATICKÉ NEBO MANUÁLNÍ LADĚNÍ (ZVÝŠENÍ FREKVENTENCE ▶ NEBO SNÍŽENÍ FREKVENTENCE ◀)

(A) REŽIM RÁDIA

Pokud je stisknete krátce, fungují tato tlačítka v režimu manuálního ladění MANUAL.

Pokud je stisknete déle než 1 sek., fungují tato tlačítka v režimu vyhledávání stanic SEEK.

(B) REŽIM PŘEHRÁVAČE CD/MP3

Pokud je stisknete krátce, fungují tato tlačítka v režimu přeskakování stop nahoru a dolů (TRACK UP/DOWN). Pokud je stisknete déle než 1 sek., fungují tato tlačítka v režimu CUE nebo REVIEW.

11.12. TLAČÍTKO VYHLEDÁVÁNÍ STOP (TRACK/SEARCH)

VYHLEDÁVÁNÍ STOP DOPŘEDU A DOZADU (nebo přepínání skladeb)

Stiskem tlačítka SKIP (TUN ◀ nebo TUN ▶) během přehrávání se dostanete na požadovanou stopu (skladbu).

TUN ◀◀ = dozadu (REVERSE) TUN ▶◀ = dopředu (FORWARD)

Pokud chcete prohledat disk vysokou rychlostí, stiskněte při přehrávání tlačítko SKIP (TUN nebo TUN). Po nalezení příslušné hudební části tlačítko uvolněte. Obnoví se normální přehrávání. Po ukončení přehrávání CD se režim CD automaticky přepne na první stopu.

JAK VYBRAT SOUBORY NA CD

1. Vyhledání dle čísla stopy

Pomocí ovladače hlasitosti navolte příslušné číslo. Volbu potvrdíte a přehrávání spustíte tlačítkem SEL.

2. Vyhledání dle názvu souboru

Pomocí ovladače hlasitosti vyberte příslušný název souboru. Volbu potvrdíte a přehrávání spustíte tlačítkem SEL.

BAND	Mp3NAVIGATIONMODE SELECT
1	PLAY PAUSE
2	INT
3	RPT
4	RDM
5
6
SEL	MENU

13. TLAČÍTKO A/PS (Automatické vyhledání a naladění stanic)

Po krátkém stisku vyhledá rádio jednotlivé přednastavené stanice.

Pokud je úroveň hlasitosti pole vyšší než úroveň limitní hlasitosti zastavení, zastaví se rádio na příslušném čísle předvolby 5 sek., přičemž deaktivuje funkci ztišení, a poté pokračuje ve vyhledávání. Při stisknutí delším než 1 sekundu se pod příslušná čísla předvoleb uloží 6 nejsilnějších stanic. Po dokončení automatického vyhledávání přehraje rádio přehled přednastavených stanic.

14. TLAČÍTKO RYCHLÉHO ZTIŠENÍ MUTE

Tímto tlačítkem můžete rychle ztišit zvuk.

Opětovným stisknutím obnovíte předchozí úroveň hlasitosti.

15. LCD DISPLEJ

Displej z tekutého křemíku zobrazuje aktuální stav přístroje.

16. TLAČÍTKO UVOLNĚNÍ ČELNÍHO PANELU

Po stisknutí tohoto tlačítka se uvolní levá strana čelního panelu.

17. OTVOR PRO CD

18. TLAČÍTKO VYSUNUTÍ CD

Tlačítkem EJECT (18) vysunete CD.

19. TLAČÍTKO PAUZY (PAUSE)

Přehrávání přerušíte stiskem tlačítka PAUSE (19). Opětovným stiskem tohoto tlačítka přehrávání obnovíte.

20. TLAČÍTKO PŘEHRÁNÍ ZAČÁTKŮ VŠECH STOP (INTRO)

Pokud stisknete toto tlačítko (20), na displeji se zobrazí INT a z každé stopy na disku se přehraje několik úvodních sekund. Pokud chcete přehrávání úvodů zastavit a poslechnout si příslušnou stopu, stiskněte znovu toto tlačítko.

21. TLAČÍTKO OPAKOVÁNÍ (RPT)

Pokud stisknete toto tlačítko, na displeji se zobrazí RPT a přehrávání vybrané stopy se bude nepřetržitě opakovat, dokud režim opakování stopy nezrušíte opětovným stiskem tlačítka RPT (21).

22. TLAČÍTKO NÁHODNÉHO PŘEHRÁVÁNÍ (RDM)

Pokud stisknete toto tlačítko, na displeji se zobrazí RDM a jednotlivé stopy disku se místo postupného přehrání přehrají v náhodném pořadí. Režim náhodného přehrávání zrušíte opětovným stiskem tlačítka RDM (22).

23. Tlačítko SCAN (SCN)

Toto tlačítko pracuje jako RADIO SCAN. Funguje stejně jako klasické vyhledávání, ale rozdíl je v 5 sekundovém přidržení u nalezených stanic v modu RADIO SCAN.

24. RESETOVACÍ TLAČÍTKO (RESET)

Resetovací tlačítko (24) je umístěno na skříni přístroje. Resetovací tlačítko je třeba použít v následujících případech:

• Při počáteční instalaci přístroje po úplném dokončení propojení.
• Nefunguje žádné tlačítko ovládání.
• Na displeji je zobrazen symbol chyby.

TECHNICKÉ SPECIFIKACE

RÁDIO FM

Krok ladění kanálů 50 kHz

Mezifrekvenční kmitočet 10,7 MHz

Citlivost 2 μV při odstupu signál/šum 30 dB

Separace stereo >30 dB

Separace kanálů > 50 db (1 kHz)

Kmitočtová odezva 20 Hz - 20 kHz

LINKOVÝ VÝSTUP

Výstupní napětí 350 mV max.

Impedance 10 kΩ

OBECNÉ

Příkon 13,2 V stejnosměrného proudu, negativní uzemnění

Max. spotřeba proudu 15 A

Poznámka: Specifikace a provedení přístroje mohou být bez předchozího upozornění změněny

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBI-

TELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrob-kem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné

manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK-051447.

Prohlášení o shodnosti výrobku

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení: 3115, č. j. 31/2007-150-SCH2 ze dne 4. 1. 2007.

Montážní list

POZOR! Montáž autorádia je zásahem do elektrického zapojení vozu a proto by měla být provedena odbornou osobou oprávněnou k tomuto zásahu. Při neodborném zapojení může dojít k poškození zdraví a majetku.

Doporučujeme montáž ve značkovém servisu.

Elektronické ovládanie hlasitosti, basov, výšok, predozadného a pravol'avého vyváženia.

Odnímatel'ný čelný panel chrániaci pred krádežou

Osvetľovací systém

Funkcia RDS:

Návod na použitie 18

1. Tlačítko automatického vyhl'adania a naladenia staníc (A/PS)

Pred inštaláciou vyskrutkujte transportné skrutky vedl'a červených nálepiek.

INŠTALÁCIA

Pred zložením čelného panelu sa uistite, že ste predtým vypli tlačítko PWR.

Panel zasuňte a zaklapnete. Panel je týmto nasadený.

Konektor výstupu RCA (zadný) - šedá

: červená (vpravo)

: biela (vl'avo)

KONEKTOR A KONEKTOR B

1. ZADNÝ PRAVÝ REPRODUKTOR (+)
2. ZADNY PRAVY REPRODUKTOR (-)
3. 1. PREDNÝ PRAVÝ REPRODUKTOR (+)
4. PAMÄT +12V 4. PREDNÝ PRAVÝ REPRODUKTOR (-)
5. VÝSTUP AUTO-ANTÉNY 5. PREDNÝ L'AVÝ REPRODUKTOR (+)
6. 1. PREDNÝ L'AVÝ REPRODUKTOR (-)
7. +12V (KU KL'ÚČU ZAPAL'OVANIA) 7. ZADNÝ L'AVÝ REPRODUKTOR (+)
8. UZEMNENIE 8. ZADNÝ L'AVÝ REPRODUKTOR (-)

Režim úpravy zvuku DSP je možné vybrat' tlačítkami pre ovládanie hlasitosti.

Cyklus: POP — ROCK — KLASIKA — NEUTRÁLNY — VYPNUTÉ

(E) ZVÝRAZNENIE ZVUKU FUNKCIOU „LOUDNESS“ (2)

SEEK 1: Pokial' je aktivovaný režim SEEK 1, automatické vyhl'adávanie stanice (AUTO SEEK SCAN) sa zastaví po vyhl'adaní stanice, aj ked' užívatel' stále drží tlačítko SEEK.

SEEK 2: Automatické vyhl'adávanie stanice sa nezastaví, aj ked' je vyhl'adaná stanica, pokial' užívatel' stále drží tlačítko SEEK. Pokial' toto tlačítko pustíte, vyhl'adávanie sa zastaví po vyhl'adaní stanice.

(I) STEREO/MONO (2)

(Nenáročná, l'ahká hudba) (Šport, vzdelávacie, dramatické)

(Klasická hudba, iná hudba) (Kultúra, veda, rôzne)

1. JAZZ, COUNTRY 4. WEATHER, FINANCE, CHILDREN

2. NATION M, OLDIES (Počasie, financie, detské)

(L'udová hudba, staré hity) 5. SOCIAL, RELIGION, PHONE IN

Pokial' stlačíte tlačítko krátko, aktivuje sa režim prepínania AF/REG.

- Regionálny režim ZAPNUTÝ

PTY hudba —— PTY hovorené slovo —— PTY vypnuté

8. Funkcia DISP (Displej)

(1) Pri zobrazenom časovom údaji podržte tlačítko DSP, dokial' nezačne údaj času blikat'.
(2) Pomocou ovládača hlasitosti nastavte minúty a hodiny.
(3) Stlačením tlačítka DSP hodiny spustte.

Stlačením tohoto tlačítka môže užívatel' zvolit' režim RÁDIA alebo režim CD PREHRÁVAČA.

10.TLAČÍTKO Prepínanie pásiem

Po stlačení tohoto tlačítka sa uvolní l'avá strana čelného panelu.

17. OTVOR PRE CD

18. TLAČÍTKO VYSUNUTIA CD

Tlačítkom EJECT (18) vysuňte CD.

19. TLAČÍTKO PAUZY (PAUSE)

Prehrávanie prerušíte stlačením tlačítka PAUSE (19). Opätovným stlačením tohoto tlačítka prehrávanie obnovíte.

20. TLAČÍTKO PREHRANIA ZAČIATKOV VŠETKÝCH STÓP (INTRO)

Citlivost' 2 μV pri odstupu signál/šum 30 dB

Separácia stereo >30 dB

Výstupné napätie 350 mV max.

Impedancia 10 kΩ

OBECNÉ

Likvidácia starého elektrického a elektronického zariadenia

Poznámky/Notes/Notatky:

HYUNDAI

CORPORATION

Seoul, Korea
