Typ výrobku	Autorádio s DVD/Rádiem/USB/SD/AUX
Rozměry (Š x V x H)	178 mm x 50 mm x (165 + 25) mm
Čistá hmotnost	2,3 kg
Napájecí napětí	12 V DC (provozní rozsah: 10,5 - 15,8 V DC)
Maximální provozní proud	10 A
Hodnota pojistky	10 A
Výkon audio výstupu (max)	4 x 45 W
Impedance reproduktorů	4 - 8 Ω
Rádiové frekvenční pásma	FM (FM1/FM2/FM3) a AM (AM1/AM2)
Funkce RDS	AF, TA, PTY, PS, CT, RT
Přehrávání disků	DVD, VCD, CD, MP3, WMA, MPEG, JPEG
Vyměnitelná média	SD karta, USB zařízení
Typ displeje	7palcový TFT LCD, rozlišení 1440 x 234
Video vstupy	AUX IN (RCA), vstup pro zadní kameru
Audio vstupy	AUX IN (RCA levý/pravý)
Audio výstupy	Výstupy pro přední/zadní reproduktory, předvýstup subwooferu
Nastavení ekvalizéru	Přednastavené režimy (Rock, Hip Hop atd.) a uživatelské nastavení
Kalibrace dotykové obrazovky	Ano, přes nabídku TS CAL
Rodičovská kontrola	Hodnocení (pro děti až dospělé) s heslem
Pokyny k čištění	Použijte měkkou utěrku s neutrálním čisticím prostředkem; vyhněte se alkoholu
Bezpečnostní opatření	Pouze 12V záporné uzemnění; nerozebírejte; používejte správnou pojistku
Náhradní díly / opravitelnost	Žádné uživatelsky opravitelné díly; kontaktujte poprodejní servis

Často kladené otázky - CRMD 7750 SU HYUNDAI

Jak zapnout/vypnout zařízení?

Stiskněte libovolnou klávesu na předním panelu nebo klávesu [POWER] na dálkovém ovladači pro zapnutí. Pro vypnutí stiskněte a podržte klávesu [SRC] na předním panelu nebo stiskněte [POWER] na dálkovém ovladači.

Proč není slyšet žádný zvuk?

Zkontrolujte, zda není hlasitost příliš nízká (nastavte mezi 0-40). Ujistěte se, že funkce [MUTE] není aktivní. Ověřte, zda jsou připojení reproduktorů bezpečná a nezkratovaná. Pokud používáte externí zesilovač, zkontrolujte zapojení [P.CONT].

Jak resetovat zařízení?

Stiskněte tlačítko [RESET] na předním panelu špičatým předmětem. Tím se obnoví tovární nastavení. Pokud problémy přetrvávají, kontaktujte servis.

Mohu přehrát disk s jiným regionálním kódem?

Ne, regionální kód DVD se musí shodovat se zařízením. Toto zařízení je obvykle nastaveno na region 2 nebo 6 v závislosti na trhu. Zkontrolujte regionální kód na disku a zařízení.

Dálkové ovládání nefunguje. Co mám dělat?

Vyměňte baterii za lithiovou CR2025 (3V). Ujistěte se, že je baterie vložena se správnou polaritou (+/-). Namiřte dálkové ovládání na senzor na zařízení. Pokud stále nefunguje, resetujte zařízení.

Jak přepínat mezi audio zdroji?

Stiskněte klávesu [SRC] na předním panelu nebo dálkovém ovladači, nebo se dotkněte levého horního rohu obrazovky pro otevření ZDROJOVÉ NABÍDKY. Poté vyberte požadovaný zdroj (Rádio, DVD, SD, USB, AUX, Kamera).

Displej zobrazuje 'Bez disku', ale já jsem jeden vložil.

Zkontrolujte, zda je disk vložen štítkem nahoru. Očistěte disk měkkou utěrkou. Ujistěte se, že formát disku je kompatibilní (např. DVD, CD, MP3). Pokud je disk poškrábaný nebo deformovaný, zkuste jiný disk.

Jak nastavit hodiny?

Stiskněte [SETUP] na dálkovém ovladači, přejděte do nastavení OBECNÉ. Vyberte Hodiny a upravte pomocí směrových kláves. Můžete zvolit režim 12Hr nebo 24Hr.

Obraz ze zadní kamery se při couvání nezobrazuje.

Ujistěte se, že je kompatibilní zadní kamera připojena ke vstupu CAMERA IN. V NASTAVENÍ > HARDWARE nastavte Kamera In na Normal nebo Mirror podle potřeby. Také zkontrolujte, zda je vodič pro couvání (REVERSE) správně připojen.

Jak čistit přední panel nebo TFT obrazovku?

Použijte měkkou silikonovou utěrku s malým množstvím neutrálního čisticího prostředku. Nepoužívejte alkohol, hrubé utěrky nebo agresivní chemikálie, protože by mohly poškrábat nebo odbarvit povrch.

NÁVOD K OBSLUZE CRMD 7750 SU HYUNDAI

1) Přístroj připojujte pouze k elektrickému zdroji stejnosměrného proudu 12 V s negativním uzemněním.
2) Neinstalujte přístroj tam, kde by omezoval bezpečné řízení.
3) NIKDY NEPOUŽÍVEJTE FUNKCI VIDEO DISPLEJE V PŘEDNÍ ČÁSTI PŘI RÍZENÍ, ABYSTE NEPORUŠOVALI ZÁKONY A PŘEDPISY A SNÍŽILI RIZIKO DOPRAVNÍ NEHO-DY (kromě používání video kamery pro pohled dozadu).
4) Nikdy nevystavujte přístroj, zesilovač ani reproduktory vlhkosti či vodě, aby nedošlo k jiskření nebo požáru.
5) Nevyměňujte pojistku na síťovém kabelu bez odborného dohledu. Použití nevhodné pojistky může způsobit poškození přístroje nebo i požár.
6) Pokud dochází k některému z následujících projevů, přístroj vypněte a pošlete jej zpět středisku poprodejního servisu nebo obchodníkovi či distributorovi, od kterého jste přístroj zakoupili:

(a) Není zvukový výstup; (b) Není obrazový výstup; (c) Do přístroje se dostala voda nebo jiný cizí předmět; (d) Z přístroje se kouří; (e) Přístroj vydává neobvyklý zápach.

7) Z důvodu bezpečnost řízení udržujte hlasitost na bezpečné a přiměřené úrovni, aby byly slyšet zvuky zvenku v případě nouzové situace.

BEZPEČNOSTNÍ UPOZORNĚNÍ

1) Nikdy prístroj nerozebírejte ani neupravujte bez profesionálního dohledu. Pro informace se obraťte na profesionální prodejnu automobilů nebo prodejce.
2) Pokud dojed ke znečištění čelního panelu nebo monitoru, použijte k jejich vyčištění silikonovou tkaninu a neutrální čistidlo. Použití hrubé látky a čistidla, které není neutrální, jako např. čistícího lihu, může vést k poškrábání nebo ztrátě barev zařízení.
3) Pokud zjistíte abnormální chování přístroje, podívejte se do části řešení problémů tohoto návodu. Pokud nenaleznete potřebné informace, stiskněte tlačítko RESET na čelním panelu, čímž obnovíte výchozí nastavení z výroby.
4) Pokud na delší dobu zaparkujete automobil v horkém nebo studeném počasí, pak před zapnutím přístroje vyčkejte, dokud se teplota v automobilu nedostane do normálu.
5) Používání interního topení při nízké teplotě může vést k vytvoření kapek uvnitř přístroje. V takové situace přístroj NEPOUŽÍVEJTE, vysuňte disk a kapky otřete. Pokud přístroj ani poté po několika hodinách nefunguje, obraťte se na poprodejní servisní středisko.
6) Na otevřený LCD monitor nevyvíjete sílu, aby nedošlo k poškození vnitřního mechanismu.
7) Dbejte, aby nedošlo k poškození obrazovky ostrými předměty.
8) Monitor má automatický motorový mechanismus, proto na něj netlačte a nezavírejte jej ručně, jinak může dojít k poškození jeho mechanismu.
9) Za účelem názorného předvedení a jako pomůcka ke snadnému pochopení provozu tohoto přístroje jsou použity ilustrace. Avšak tyto ilustrace se poněkud liší od skutečného zobrazení na obrazovce.
10) Pokud není právě použitý úkon k dispozici nebo není povolen, objeví se na obrazovce symbol “ Ⓞ
11) Soubor přístrojem zacházejte správným způsobem dle tohoto návodu, aby nedošlo k problémům. Záruka neplatí, pokud bude problém způsoben nesprávným provozem.

PROHLÁŠENÍ

Tento přístroj obsahuje technologii chráněnou autorskými právy dle práv amerických patentů a duševního vlastnictví. Používání této technologie chráněné autorskými právy musí být povoleno společností Macrovision a tato technologie je určena pro domácí použití a jiné použití s omezeným sledováním, pokud společnost Macrovision nepovolí jinak.

Rozebírání a demontáž zařízení je zakázána.

OBSAH

PŘED POUŽITÍM

Čelní panel 05

Dálkový ovladač 06

ZÁKLADNÍ PROVOZ

Zapnutí a vypnutí 08

Vypnutí zvuku 08

Úprava hlasitosti 08

Otevření MENU ZDROJE 08

Volba zdroje přehrávání 08

Zobrazení systémového času 08

Používání plochého monitoru 09

Resetování přístroje 09

REŽIM RÁDIA

Volba rádia jako zdroje přehrávání 09

Volba pásma rádia 09

Automatické ladění 09

Manuální ladění 10

Automatické uložení 10

Manuální uložení 10

Přehled předvoleb 10

Vyvolání uložených stanic 10

Vyhledání místních stanic 10

POUŽÍVÁNÍ RDS

Funkce AF 11

Funkce TA 11

Funkce PTY 11

Služba druhu programu (PS) 11

CT (Čas hodin) 11

RT (Radiotext) 11

REŽIM DISKU

Vložení disku 12

Vysunutí disku 12

Dotykové ovládání 12

Ovládací tlačítka na obrazovce 12

Pozastavení přehrávání 13

Zastavení přehrávání 13

Zobrazení seznamu souborů 13

Zrychlené přehrávání 13

Předchozí/další 13

Změna adresáře 13

Opakované přehrávání 13

Opakování A-B 14

Náhodné přehrávání 14

Přehrání začátků 14

Přímé vyhledávání 14

Vyhledávání pomocí GOTO (přejít na) ..... 14

DVD MENU a TITUL 15

Volba jazyka titulkü 15

Volba pohledu z více úhlů 15

Volba zvukového kanálu 15

Funkce PBC (Kontrola přehrávání) ...... 15

Zvětšení/zmenšení 15

Otáčení obrázku 15

nformace o přehrávání 16

REŽIM SD/USB

Volba SD/USB jako zdroje přehrávání ..... 16

Používání dotykového ovládání ...... 17

Ovládací menu na obrazovce 17

Dočasné zastavení přehrávání ...... 17

Úplné zastavení přehrávání ...... 17

Zobrazení seznamu souborů 17

Rychlý posun vpřed/vzad 17

Přehrání dalšího/předchozího souboru ..... 17

Opakované přehrávání 17

Náhodné přehrávání 17

Přehrání začátků 17

Vyhledání určitého souboru 17

Vyhledávání pomocí GOTO (přejít na) ..... 17

Zvětšení/zmenšení 17

Otáčení obrázku 17

Volba režimu prezentace obrázků 17

Zobrazení informací o přehrávání ...... 17

DALŠÍ REŽIMY

AUX (externí zdroj) 18

Kamera 18

NASTAVENÍ

Postupy nastavení 18

Obecné 19

Jazyk 19

Audio 19

Přístupnost 20

Hardware 21

P.VOL 21

TS CAL 21

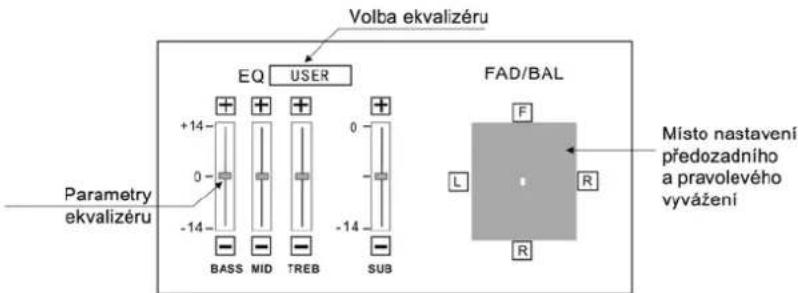

Ekvalizér 22

Řešení problémů 23

PŘIPOJENÍ ZAŘÍZENÍ

Poznámky k připojování 25

Ovládací kabely 25

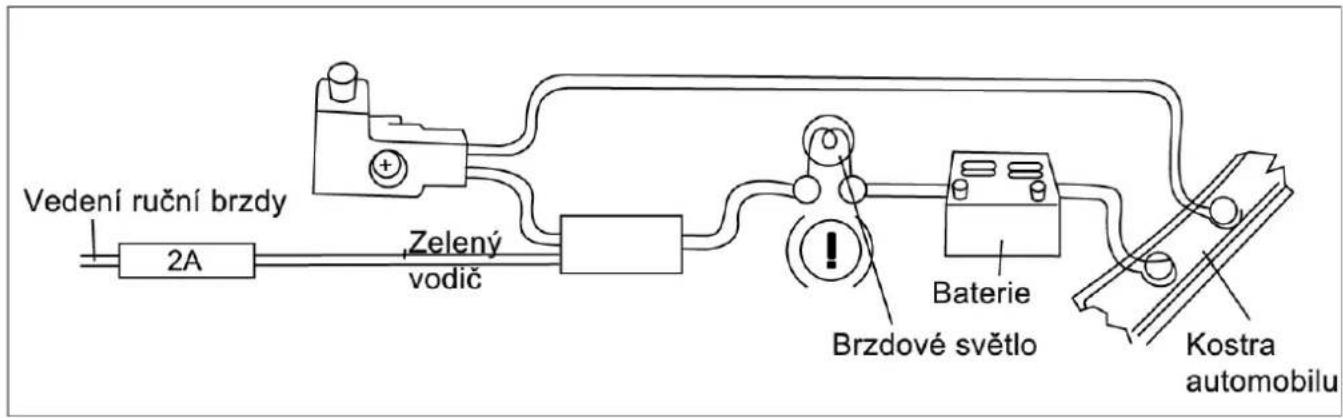

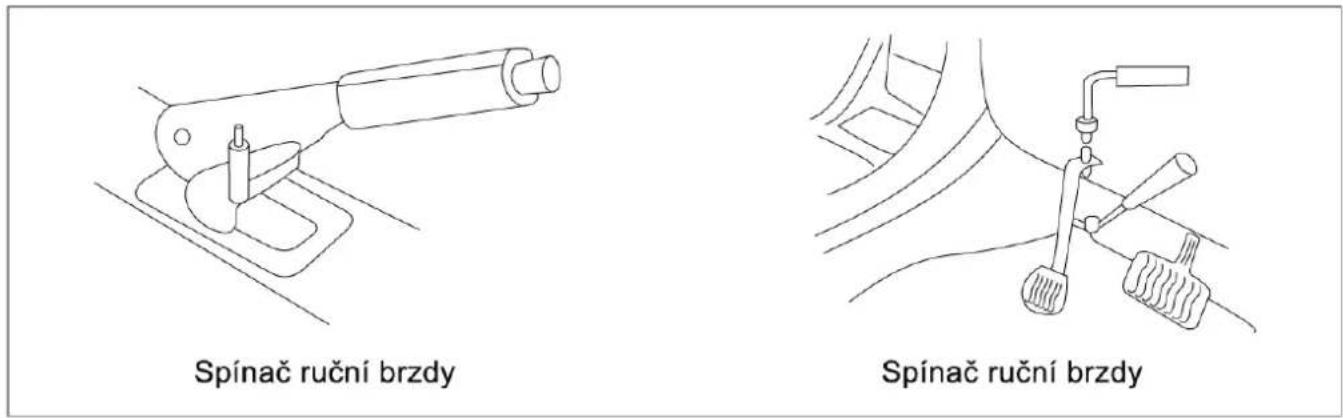

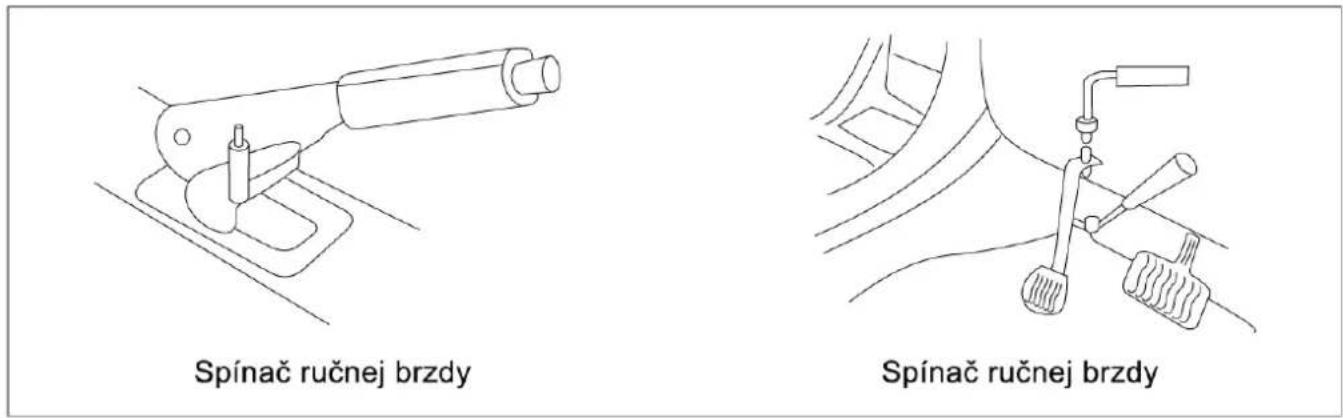

Připojení kabelu ruční brzdy 26

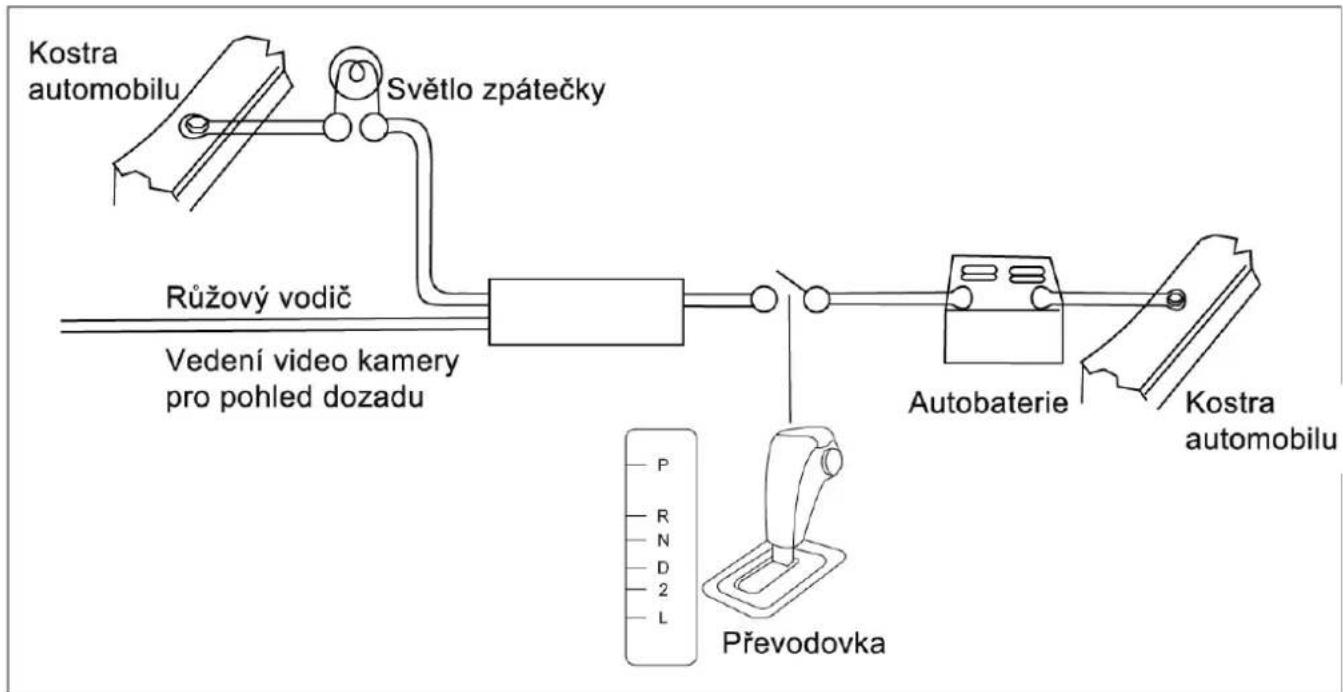

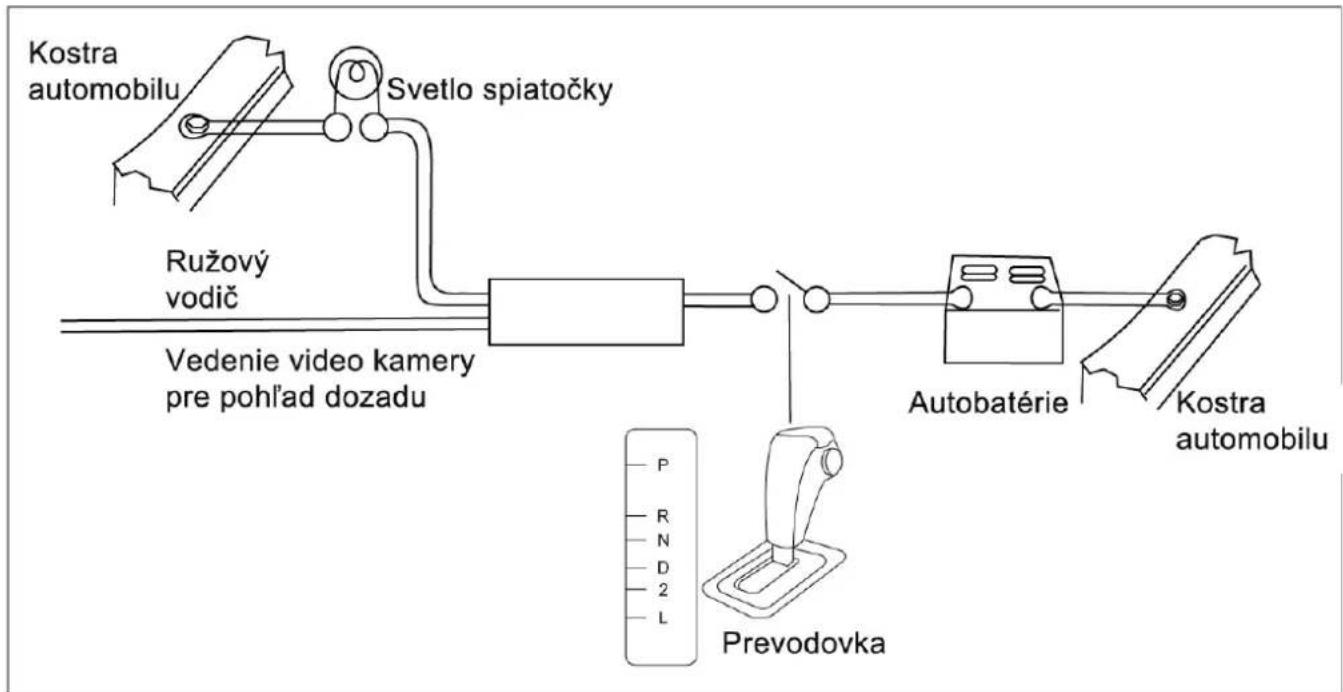

Připojení kabelu zpátečky 26

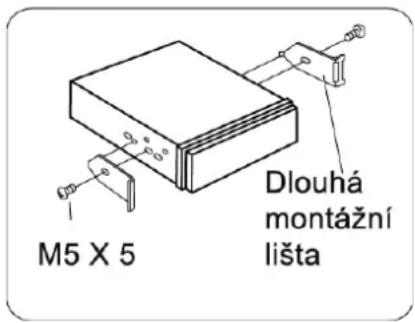

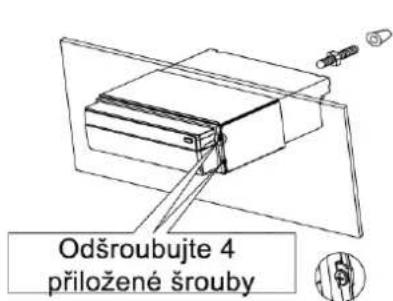

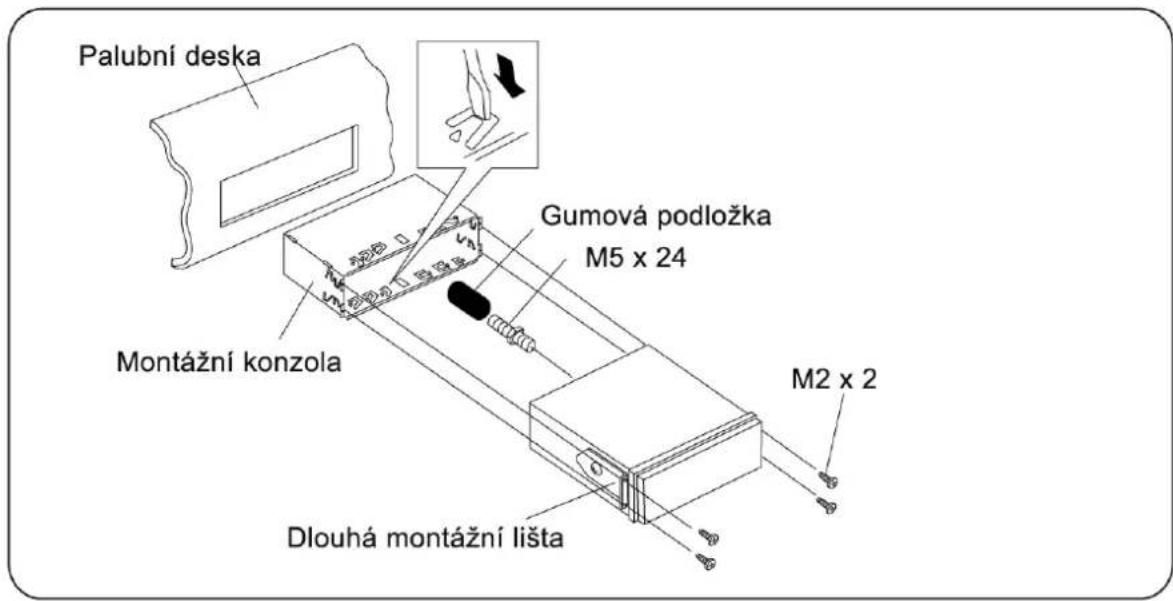

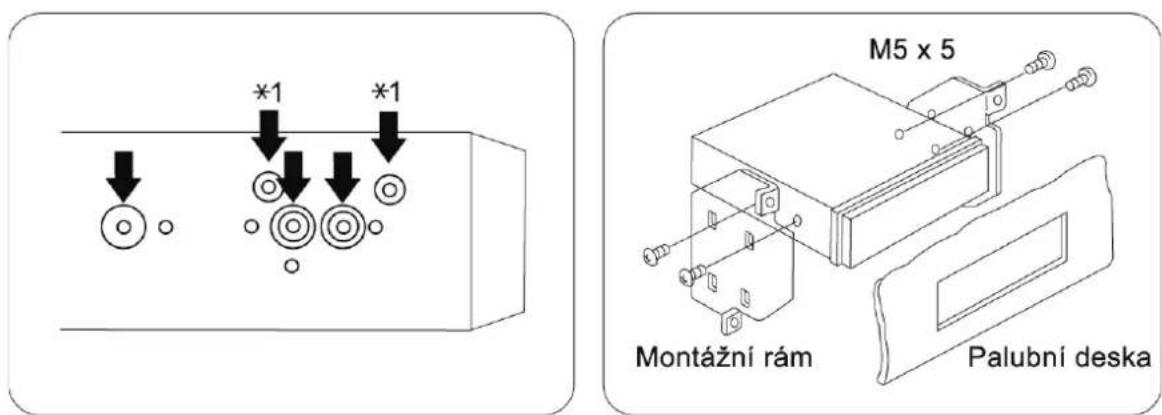

Instalace přístroje 27

Technické specifikace 30

DODATEK

Kód regionu 31

Upozornění pro používání disku ...... 31

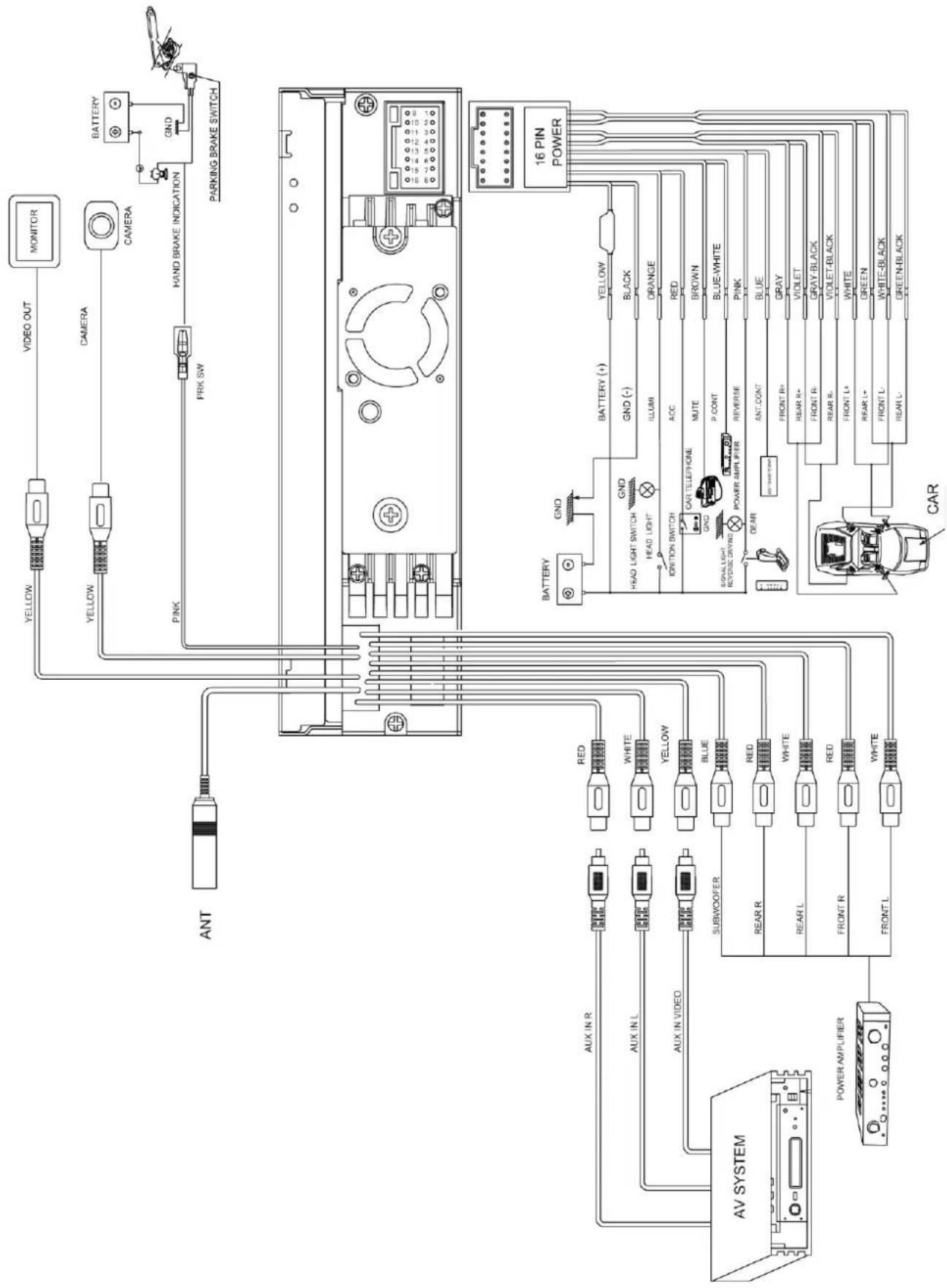

Schéma zapojení 32

PŘED POUŽITÍM

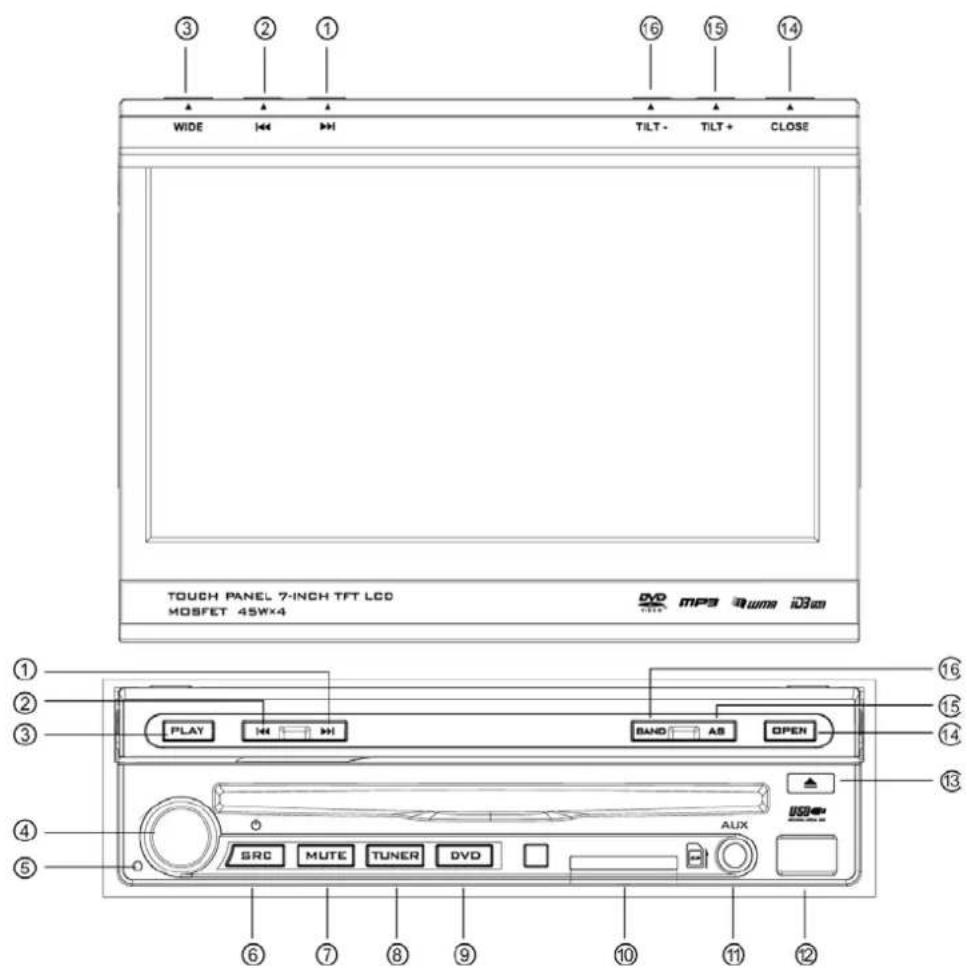

Čelní panel

1) Tlačítko ▶: Další/Posun kurzoru doprava

2) Tlačitko ◀: Předchozí/Posun kurzoru doleva

3) Tlačítko PLAY/WIDE: Přehrávání ↔ Pauza/Změna režimu přehrávání

4) Tlačítko VOL: Úprava hlasitosti/Otevírací menu ekvalizéru

5) Tlačítko RESET: Resetování přístroje

6) Tlačítko VSRC: Zapnutí přístroje/Změna pracovního režimu/Otevření menu zdroj

7) Tlačítko MUTE: Vypnutí zvukového výstupu

8) Tlačítko TUNER: Přepnutí do režimu RÁDIO z jiného zdroje.

9) Tlačítko DVD: Přepnutí do režimu DVD z jiného zdroje.

10) Slot karty SD

11) Konektor externího vstupu AUX IN

12) Slot USB

13) Tlačítko ▲: Vysunutí disku

14) Tlačítko OPEN/CLOSE: Otevření/zavření monitoru.

15) Tlačítko AS/TILT+: Automatické uložení/Zvýšení úhlu displeje

16) Tlačítko BAND/TILT-: Změna pásma rádia/Snížení úhlu displeje

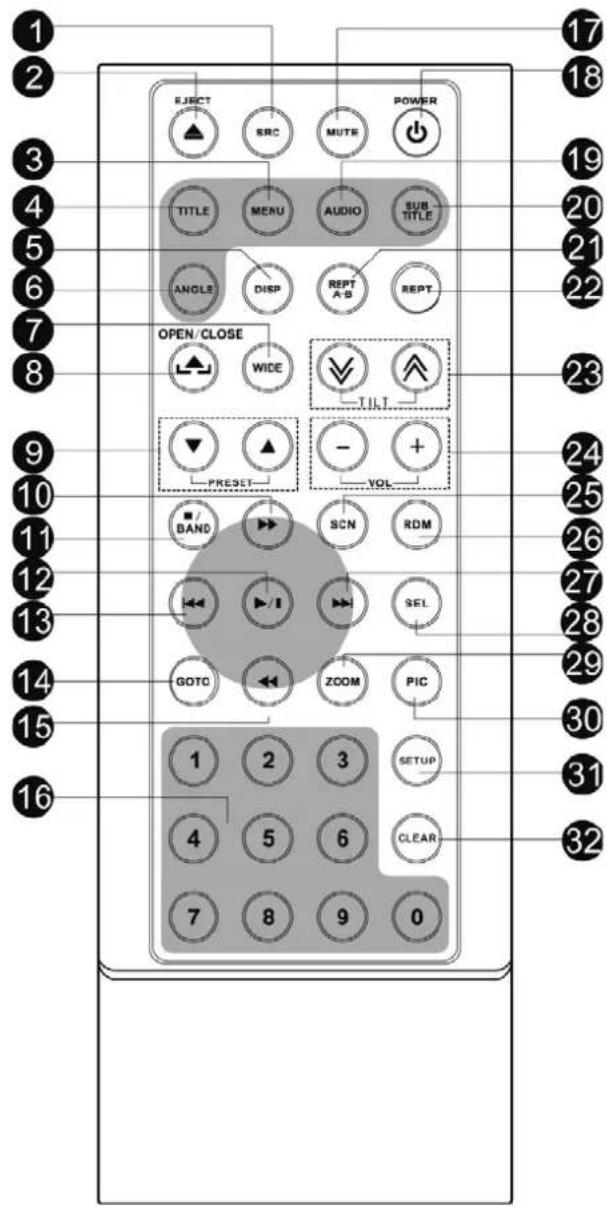

DÁLKOVÝ OVLADAČ

Přehled funkcí tlačítek

Poznámka:

Váš dálkový ovladač se může mírně lišit od obrázku výše, který slouží pouze k ilustrativním účelům.

1) Tlačítko SRC: Volba zdroje přehrávání
2) Tlačítko EJECT: Vysunutí disku
3) Tlačítko MENU: MENU DVD/PBC
4) Tlačítko TITUL: TITUL DVD
5) Tlačítko DISP: Zobrazení informací
6) Tlačítko ANGLE: Volba úhlu pohledu
7) Tlačítko WIDE: Změna režimu zobrazení
8) Tlačitko OPEN/CLOSE: Otevření/zavření monitoru.
9) Tlačítko PRESET ▲/▼: Volba prednastavené rozhlasové stanice.
10) Tlačítko ▶: Rychlý posun vpřed/Posun kurzoru směrem nahoru.
11) Tlačítko ■/BAND: Volba rozhlasového pásma/Zastavení přehrávání
12) Tlačítko ▶ / II : Přehrávání/Pauza/Potvrdit
13) Tlačítko ◀: Automatické vyhledávání/Předchozí/Posun kurzoru směrem doleva
14) Tlačítko GOTO: Vyhledávání pomocí Přejít na
15) Tlačítko ◀: Rychlý posun vzad/Posun kurzoru směrem dolů.
16) Tlačítka 0 - 9: Číselná tlačítka
17) Tlačítko MUTE: Vypnutí zvukového výstupu
18) Tlačitko POWER: Zpnutí přístroje
19) Tlačítko AUDIO: Volba jazyka dialogu DVD
20) Tlačítko SUBTITLE: Volba jazyka titulků DVD
21) Tlačítko REPT A-B: Opakování A-B
22) Tlačítko REPT: Opakované přehrávání
23) Tlačítko TILT Ⓧ ⭕Úprava úhlu náklonu displeje
24) Tlačitko: VOL+/-: Úprava hlasitosti
25) Tlačítko SCN: Prohledávání
26) Tlačitko RDM: Náhodné přehrávání
27) Tlačítko ▶: Automatické vyhledávání/Další/Posun kurzoru směrem doprava
28) Tlačítko SEL: Ekvalizér
29) Tlačítko ZOOM: Zvětšení/zmenšení obrázku
30) Tlačítko PIC: Nastavení obrázku
31) Tlačítko SETUP: Menu nastavení
32) Tlačítko CLEAR: Vymazání informací

Poznámky k používání dálkového ovladače:

1) Namiřte dálkový ovladač na senzor dálkového ovládání přístroje.
2) Pokud nebudete dálkový ovladač používat měsíc nebo déle, vyjměte z něj baterii nebo do něj vložte izolátor baterie.
3) NENECHÁVEJTE dálkový ovladač na prímém slunci ani na místech s vysokou teplotou, jinak může nesprávně fungovat.
4) Za normálních podmínek může baterie fungovat až 6 měsíců. Pokud dálkový ovladač nefunguje, nabijte baterii.
5) Používejte pouze „knoflíkovou“ lithiovou baterii CR2025 (3V).
6) Baterii nenabíjejte, nezahřívejte ani ji nevystavujte ohni.
7) Baterii vkládejte se správnou orientací dle vyznačených pólů (+) a (-).
8) Baterii uložte na místě, kde bude z dosahu dětí, aby nedošlo k nehodě.

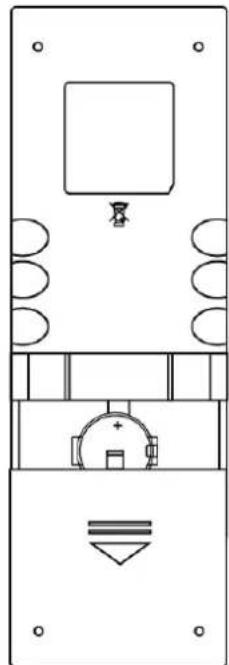

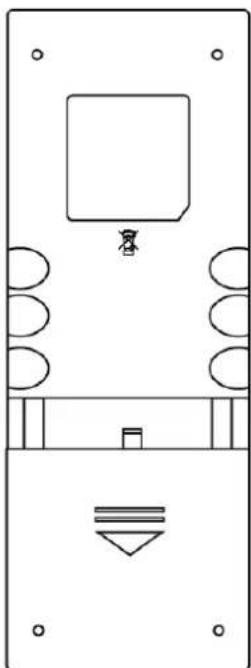

Vyjmutí baterie

Vysuňte zásuvku prostoru pro baterii v dolní části zadní strany dálkového ovladače.

Použijte pouze „knoflíkovou“ lithiovou baterii CR2025 (3V). Baterii vkládejte do zásuvky se správnou orientací dle vyznačených pólů (+) a (-).

Přístroj zapnete v pohotovostním stavu stisknutím kteréhokoliv tlačítka na čelním panelu nebo stisknutím tlačítka POWER na dálkovém ovladači. Přístroj se po zapnutí přepne do posledního stavu.

Přístroj vypnete stisknutím a podržením tlačítka SRC na čelním panelu nebo stisknutím tlačítka POWER na dálkovém ovladači.

VYPNUTÍ ZVUKU

Zvuk vypnete stisknutím tlačítka MUTE na čelním panelu nebo na dálkovém ovladači.

Poznámky:

1) Opětovným provedením operace výše nebo úpravou hlasitosti se zvuk opět zapne.
2) Během vypnutí zvuku bude na monitoru blikat ikona vypnutí zvuku.

ÚPRAVA HLASITOSTI

Otočte knoflíkem hlasitosti na čelním panelu nebo použijte tlačítko VOL na dálkovém ovladači. Nastavitelný rozsah hlasitosti je 0 až 40.

MENU ZDROJE otevřete stisknutím tlačítka SRC na čelním panelu nebo na dálkovém ovladači nebo dotykem levého horního rohu obrazovky.

K původnímu zdroji se vrátíte opětovným provedením uvedeného úkonu.

VOLBA ZDROJE PŘEHRÁVÁNÍ

Otevřete MENU ZDROJE a poté se dotkněte požadovaného zdroje nebo zvolte zdroj přesunutím kurzoru a poté potvrzením.

Poznámky:

1) Volba zdroje přehrávání znamená výběr pracovního režimu, např. režimu DVD, režimu rádia, režimu kamery, atd.
2) Nejsou-li některá zařízení připravená, nelze je vybrat.

ZOBRAZENÍ SYSTÉMOVÉHO ČASU

Stisknutím a podržením tlačítka DISP na čelním panelu přepnete informace displeje mezi systémovým časem a zdrojem přehrávání při zavřeném monitoru.

POUŽÍVÁNÍ PLOCHÉHO MONITORU

Otevření/zavření monitoru

Stiskněte tlačítko OPEN/CLOSE na čelním panelu nebo dálkovém ovladači, čímž panel displeje otevřete nebo zavřete.

Změna úhlu náklonu monitoru

Kvůli přirozeným vlastnostem LCD monitoru se při různých úhlech pohledu liší to, co na monitoru vidíte. Úhel zobrazení displeje tohoto přístroje lze měnit; proto můžete zvolit úhel, při kterém je sledovaný obraz nejlepší. Úhel náklonu upravíte po jednotlivých krocích stisky tlačítka TILT na panelu displeje nebo dálkovém ovladači. Úhel náklonu upravíte spojitě stisknutím a podržením tlačítka TILT na panelu displeje nebo dálkovém ovladači.

Změna poměru stran

Poměr stran upravíte stisknutím tlačítka WIDE na panelu displeje nebo dálkovém ovladači

Nastavení obrazu

1) Vstupte do režimu nastavení obrazu Stiskněte tlačítko PIC na dálkovém ovladači.
2) Zvolte položku, která se má nastavit Použijte tlačítka ▶/◀ na dálkovém ovladači.
3) Upravte hodnotu Použijte tlačítka ▶/« na dálkovém ovladači.

4) Ukončete režim nastavení obrazu Chcete-li ukončit režim nastavení obrazu, opakujte první krok nebo po dobu několika vteřin neprovádějte žádný úkon.

Resetování prístroje

Pokud přístroj nefunguje správně, je třeba přístroj resetovat stisknutím tlačítka RESET na čelním panelu.

REŽIM RÁDIA

VOLBA RÁDIA JAKO ZDROJE PŘEHRÁVÁNÍ

Otevřete MENU ZDROJE a dotkněte se položky RÁDIO.

VOLBA PÁSMA RÁDIA

Zvolte jedno pásmo mezi FM1, FM2, FM3, AM1 a AM2, a to pomocí tlačítka BAND na panelu displeje nebo na dálkovém ovladači nebo dotykem ikony BAND v uživatelském rozhraní.

AUTOMATICKÉ LADĚNÍ

Vyšší nebo nižší stanice vyhledáte stisknutím tlačítek ▶/▲ na panelu displeje nebo na dálkovém ovladači nebo dotykem ikony ▶/▲ v uživatelském rozhraní. Chcete-li vyhledávání zastavit, opakujte úkon výše nebo stiskněte jiná tlačítka, jež mají funkce rádia.

Poznámka:

Pokud dojde k příjmu stanice, vyhledávání se zastaví a stanice se začne přehrávat. Pokud přístroj přijímá stereofonní vysílání, kontrolka stereofonního signálu ST na obrazovce nebo LCD displeji se rozsvítí.

MANUÁLNÍ LADĚNÍ

Během manuálního ladění se frekvence mění po krocích.

Vyšší nebo nižší stanice vyhledáte stisknutím tlačítek ▶/◀ na dálkovém ovladači nebo dotykem ikony ▶/◀ v uživatelském rozhraní.

Chcete-li zadat hodnotu frekvence rozhlasové stanice, dotkněte se ikony číselné klávesnice a poté číselných tlačítek.

AUTOMATICKÉ ULOŽENÍ

Přístroj nalezne a do paměti uloží pouze stanice s dostatečně silným signálem.

Je-li monitor zavřený, stiskněte a podržte tlačítko AS/PS na panelu displeje.

Je-li monitor otevřený, dotkněte se ikony AS v uživatelském rozhraní.

Chcete-li automatické ukládání zastavit, stiskněte jiná tlačítka, jež mají funkce rádia.

Poznámky:

1) Po automatickém uložení se dříve uložené stanice přepíší.
2) Přístroj má 5 pásem, a to FM1, FM2, FM3, AM1 a AM2, a pro každé pásmo lze uložit 6 stanic; proto může přístroj celkem uložit 30 stanic.

MANUÁLNÍ ULOŽENÍ

Jakmile naleznete požadovanou rozhlasovou stanici,

1) Stiskněte ikonu MEM v uživatelském rozhraní a otevře se menu předvoleb.
2) Stiskněte jedno z tlačítek předvoleb P1 - P6.
3) Chcete-li práci ukončit, stiskněte tlačítko EXIT.

PŘEHLED PŘEDVOLEB

Přehled předvoleb je proces, kdy se vyhledávání zastaví, jakmile dojde k příjmu stanice a poté se tato stanice bude přehrávat po dobu 5 - 10 vteřin. Poté přístroj pokračuje ve vyhledávání, dokud neprojde celé pásmo.

Je-li monitor zavřený, stiskněte a podržte tlačítko AS/PS na panelu displeje.

Je-li monitor otevřený, dotkněte se ikony AS v uživatelském rozhraní.

Chcete-li proces zastavit, stiskněte jiná tlačítka, jež mají funkce rádia.

VYVOLÁNÍ ULOŽENÝCH STANIC

Příslušnou uloženou stanici vyberete stisknutím jednoho číselného tlačítka 1 až 6 na dálkovém ovladači nebo dotykem tlačítka stanice na obrazovce.

VYHLEDÁNÍ MÍSTNÍCH STANIC

Pokud je zapnuto vyhledávání LOCAL, bude možné přijmout pouze stanice se silným signálem. Chcete-li funkci LOCAL zapnout nebo vypnout, stiskněte a podržte knoflík hlasitosti na čelním panelu.

Poznámky:

1) Pokud se vyhledává místní stanice, kontrolka „LOC“ se rozsvítí a poté zhasne.
2) Počet rozhlasových stanic, které je možné přijmout, se po aktivaci režimu LOCAL sníží.

POUŽÍVÁNÍ RDS

Přístroj má základní funkce RDS, včetně PI (Identifikace programu), názvu rozhlasové stanice, RT (Radiotextu), CT (Času hodin), AF (Alternativní frekvence), TA (Dopravního hlášení) a PTY (Typu programu).

FUNKCE AF

Seznamy alternativních frekvencí se používají pro stejnou programovou službu a v kombinaci s kódem PI (Identifikace programu) pomáhají při automatickém ladění.

Pomocí těchto informací může rádio automaticky vyhledat další stanici, která vysílá stejný program. Tato funkce je užitečná v případě, že poslouchaná stanice postupně slábne.

Chcete-li aktivovat funkci AF, dotkněte se tlačítka AF v uživatelském rozhraní.

Chcete-li funkci AF zrušit, proved'te operaci výše znovu.

Poznámka:

Během automatického přepínání rozhlasové frekvence můžete slyšet rušení.

Vypnutím funkce AF tento problém vyřešíte.

FUNKCE TA

Funkce TA (Dopravního hlášení) umožňuje automaticky přijímat dopravní hlášení bez ohledu na to, jaký zdroj se přehrává. Funkci TA lze aktivovat pomocí TP (Dopravního programu) stanice vysílající dopravní informace.

Pokud je aktivována funkce TA a přijímá se dopravní hlášení, aktuální zdroj přehrávání bude překryt dopravním hlášením za předpokladu, že aktuálním rozhlasovým pásmem je FM a svítí indikátor „TA“, který ukazuje, že přístroj očekává dopravní hlášení.

Přístroj se vrátí k původnímu zdroji po přijetí dopravního hlášení.

Chcete-li aktivovat funkci TA, dotkněte se tlačítko TA v uživatelském rozhraní.

Chcete-li tuto funkci zrušit, proved'te operaci výše znovu.

FUNKCE PTY

PTY je zkratka pro typ programu, což je kód definující typ vysílaného programy (např. zprávy nebo rocková hudba).

Na obrazovce se zobrazí šest možností PTY. Chcete-li vidě více možností PTY, dotkněte se posuvníku a šipek na obrazovce.

Když se dotknete možnosti PTY (např. zprávy), automaticky se spustí vyhledávání další dostupné stanice daného typu tím, že se bude zvyšovat frekvence, dokud se nenalezne další stanice, která odpovídá PTY. Pokud nedojde k nalezení odpovídající PTY, vrátí se přístroj k původní rozhlasové frekvenci.

SLUŽBA DRUHU PROGRAMU (PS)

Používá se pro zobrazení názvu programové služby ve formě 8 alfanumerických znaků, které mohou zahrnovat velká i malá písmena, např. {BBC_4_FM}, {Classic_}.

CT (ČAS HODIN)

Některé stanice vysílají v rámci kódovaného signálu RDS čas a datum. Pokud je funkce „CT“ nastavena na zapnuto, čas hodin se automaticky seřizuje.

RT (RADIOTEXT)

Je-li aktivována tato funkce, přístroj zobrazí údaje krátkého oznámení vysílané poskytovatelem, například informace o stanici, název právě vysílané skladby a jméno interpreta.

REŽIM DISKU

VLOŽTE DISK

Při vložení disku se přístroj automaticky přepne do režimu disku.

Poznámky:

1) Před vložením disku zkontrolujte, zda již v přístroji není jiný disk.
2) Některé nahrané disky, jako CD-R, CD-RW, DVD-R, DVD+R, DVD-RW či DVD+RW nelze přehrávat, protože mají odlišný statut nahrávání. Nelze také přehrávat disky, které nebyly uzavřeny.
3) Upozornění týkající se používání disků jsou uvedena v dodatku.

VYSUNUTÍ DISKU

Disk vysunete stisknutím tlačitka EJECT na čelním panelu nebo na dálkovém ovladači.

Disk můžete vysunout i poté, co přístroj vypnete. Po vysunutí disku zůstane přístroj vypnutý.

DOTYKOVÉ OVLÁDÁNÍ

Zóny pro dotyková tlačítka jsou znázorněny níže:

A) Otevřít MENU ZDROJE
B) Informace o přehrávání
C) Zobrazení ovládacího menu na obrazovce

OVLÁDACÍ TLAČÍTKA NA OBRAZOVCE

Typ disku	MP3/WMA	CD	VCD	DVD	MPEG	Obrázek
Ikona
	Číselná klávesnice	Číselná klávesnice	Číselná klávesnice	Číselná klávesnice	Číselná klávesnice	Číselná klávesnice
	Menu nastavení	Menu nastavení	Menu nastavení	Menu nastavení	Menu nastavení	Menu nastavení
	/	Rychle vpřed	Rychle vpřed	Rychle vpřed	Rychle vpřed	/
	/	Rychle vzad	Rychle vzad	Rychle vzad	Rychle vzad	/
	Předchozí	Předchozí	Předchozí	Předchozí	Předchozí	Předchozí
	Další	Další	Další	Další	Další	Další
/ / II	Přehrávání/Pauza	Přehrávání/Pauza	Přehrávání/Pauza	Přehrávání/Pauza	Přehrávání/Pauza	Přehrávání/Pauza
	Stop	Stop	Stop	Stop	Stop	Stop
☐ 1/2 ☐ 2/2	/	/	Druhé menu	Druhé menu	Druhé menu	/
	Opakování	Opakování	Opakování	Opakování	Opakování	Opakování
	Náhodně	Náhodně	Náhodně	Náhodně	Náhodně	/
	/	/	/	/	/	Otočit
	/	/	Zoom	/	/	Zoom
EQ	Nastavení ekvalizéru	Nastavení ekvalizéru	Nastavení ekvalizéru	Nastavení ekvalizéru	Nastavení ekvalizéru	Nastavení ekvalizéru
PBC	/	/	PBC	/	/	/
A - B	/	/	Opakování A - B	Opakování A-B	/	/
Back	/	/	Ukončit menu	Ukončit menu	Ukončit menu	Ukončit menu
AUDIO	/	/	Přepnutí kanálu	Jazyk dialogu	Jazyk dialogu	/
SUBTITLE	/	/	/	Jazyk titulků	Jazyk titulků	/
DISP	/	/	Informace o zobrazení	Informace o zobrazení	Informace o zobrazení	Informace o zobrazení
MENU	/	/	/	DVD MENU	/	/
TITLE	/	/	/	DVD TITUL	/	/
DIR +	Další adresář	/	/	/	/	Další adresář
DIR -	Předchozí adresář	/	/	/	/	Předchozí adresář

POZASTAVENÍ PŘEHRÁVÁNÍ

Stiskněte tlačítko ▶ II na čelním panelu či dálkovém ovladači, nebo otevřete menu ovládacích tlačítek na obrazovce a poté se dotkněte tlačítka ▶ II.

Chcete-li obnovit normální přehrávání, zopakujte operaci výše.

ZASTAVENÍ PŘEHRÁVÁNÍ

Chcete-li zastavit přehrávání, stiskněte tlačítko ■ na dálkovém ovladači, nebo otevřete menu ovládacích tlačítek na obrazovce a poté se dotkněte tlačítka ■.

Pokud výše uvedený úkon provádíte poprvé, aktuální přehrávání se pozastaví, místo přerušení se uloží do paměti a přehrávání se obnoví, když jej znovu zapnete nebo přepnete zpět z jiného zdroje. Aktuální přehrávání se zruší, pokud výše uvedený úkon provedete dvakrát, a přehrávání začne po spuštění znovu od začátku.

ZOBRAZENÍ SEZNAMU SOUBORŮ

Zobrazení seznamu souborů na nahraném disku, aktuální přehrávání se zastaví.

ZRYCHLENÉ PŘEHRÁVÁNÍ

Opakovaně tiskněte tlačítka ▶/◀ na dálkovém ovladači nebo otevřete menu ovládacích tlačítek na obrazovce a poté se opakovaně dotkněte tlačítek ▶/◀, čímž můžete měnit rychlost rychlého přehrávání směrem vpřed nebo vzad.

PŘEDCHOZÍ/DALŠÍ

Stisknutím tlačítek ▶/◀ na panelu displeje či na dálkovém ovladači, nebo otevřením menu ovládacích tlačítek na obrazovce a poté dotykem tlačítek ▶/◀ přehrajete další nebo předchozí soubor.

ZMĚNA ADRESÁŘE

Stiskněte ikonu DIR+/DIR- v uživatelském rozhraní (přehrává-li se video nebo obrazový soubor, nejprve byste měli zastavit přehrávání), čímž změníte adresář během přehrávání nahraného disku, který obsahuje více než jeden adresář.

OPAKOVANÉ PŘEHRÁVÁNÍ

Opakovaně tiskněte tlačitko RPT na dálkovém ovladači nebo otevřete menu ovládacích tlačítek na obrazovce a poté se opakovaně dotkněte tlačitka čímž změníte režim opakování dle následující tabulky:

Typ disku Režim	opakování
DVD Opakování jednoho → Opakování všeho → Opakování vypnuto
VCD (PBC vyp.) Opakování jednoho → Opakování všeho → Opakování vypnuto
CD Opakování jednoho → Opakování vypnuto
MP3/WMA Opakování jednoho → Opakování adresáře → Opakování vypnuto
MPEG Opakování jednoho → Opakování adresáře → Opakování vypnuto
Obrázek Opakování jednoho → Opakování adresáře → Opakování vypnuto

Poznámky:

1) Pokud se přehrává VCD a funkce PBC je zapnuta, je tato funkce zakázána
2) Vypnutí přístroje nebo přepnutí zdroje přehrávání do jiného režimu a zpět tuto funkci zruší.

OPAKOVÁNÍ A - B

Přehrává-li se disk DVD, VCD nebo CD, můžete opakovaně přehrávat obsah mezi časovými body A a B.

Stisknutím tlačítka RPT A - B na dálkovém ovladači nebo otevřením menu ovládacích tlačítek na obrazovce a poté stisknutím tlačítka A - B nastavte počáteční bod (A) úseku pro opakování. Provedětute tuto operaci znovu a nastavte koncový bod opakovaného úseku.

Vybraný úsek se bude stále opakovat.

Třetím provedením této operace funkci zrušíte.

NÁHODNÉ PŘEHRÁVÁNÍ

Je-li tato funkce zapnuta, obsah disku se bude přehrávat náhodně.

Opakovaně tiskněte tlačítko RDM na dálkovém ovladači nebo otevřete menu ovládacích tlačítek na obrazovce a poté se opakovaně dotkněte tlačítka × čímž můžete měnit režim náhodného přehrávání mezi „Náhodně“, „Náhodně opakovaně“ a „Opakování vypnuto“.

PŘEHRÁNÍ ZAČÁTKŮ

Pokud je tato funkce zapnuta, přístroj přehraje prvních 10 vteřin každé stopy disku VCD nebo CD. Pomocí této funkce můžete vyhledat požadovaný soubor.

Tuto funkci aktivujete stisknutím tlačítka SCN na dálkovém ovladači.

PŘÍMÉ VYHLEDÁVÁNÍ

Přehrává-li se disk DVD, VCD nebo CD, můžete vyhledat určitou kapitolu nebo stopu pomocí čiselných tlačítek na dálkovém ovladači. Například pokud chcete zadat 15. stopu, stisknete čiselná tlačítka 1 a 5.

VYHLEDÁVÁNÍ POMOCÍ GOTO (PŘEJÍT NA)

1) Přepněte do režimu vyhledávání pomocí GOTO

Menu vyhledávání otevřete stisknutím tlačítka GOTO na dálkovém ovladači.

V případě DVD můžete vyhledávat podle titulu, kapitoly a času.

V případě VCD, je-li vypnuta funkce PBC, můžete vyhledávat podle času; je-li funkce PBC zapnuta, můžete vyhledávat podle stopy, času a času disku.

V případě CD můžete vyhledávat podle stopy.

V případě souborů MPEG můžete vyhledávat podle stopy a času.

V prípadě disků obsahujících soubory MP2 a (nebo) soubory JPG můžete vyhledávat podle stopy (čísla souboru).

2) Zadejte vyhledávanou informaci

Vyberte položky stisknutím směrových tlačítek na dálkovém ovladači a zadejte vyhledávané informace pomocí číselných tlačítek, např. titul, kapitola a čas.

3) Potvrdit

Potvrzení provedete stisknutím tlačítka ENTER na dálkovém ovladači.

4) Ukončit režim vyhledávání pomocí GOTO

Opakujte výše uvedenou operaci, dokud menu vyhledávání nezmizí nebo se dotkněte tlačítka EXIT v menu.

DVD MENU A TITUL

Tato funkce je k dispozici pouze u DVD disků, které mají MENU nebo TITUL.

Stiskněte tlačítko MENU na dálkovém ovladači nebo otevřete menu ovládacích tlačítek na obrazovce a poté se dotkněte tlačítka MENU, čímž otevřete DVD MENU.

Můžete pro přehrávání vybrat jazyk pro audio, jazyk pro titulky atd.

Stisknutím tlačítka MENU na dálkovém ovladači nebo otevřením menu ovládacích tlačítek na obrazovce a poté dotykem tlačítka MENU otevřete DVD TITUL.

Můžete pro přehrávání vybrat různé tituly.

VOLBA JAZYKA TITULKÜ

Opakovanými stisky tlačítka SUBTITLE na dálkovém ovladači nebo otevřením menu ovládacích tlačítek na obrazovce a poté opakovaným dotykem tlačítka SUBTITLE zvolte jazyk titulků.

VOLBA POHLEDU Z VÍCE ÚHLŮ

Opakovanými stisky tlačítka ANGLE na dálkovém ovladači zvolte úhel pohledu při přehrávání DVD disku nebo video souboru, který obsahuje několik úhlů pohledu.

VOLBA ZVUKOVÉHO KANÁLU

V případě DVD disku, který obsahuje zvukové soubory ve více jazycích, můžete měnit jazyk dialogů opakovanými stisky tlačítka AUDIO na dálkovém ovladači nebo otevřením menu ovládacích tlačítek na obrazovce a poté opakovaným dotykem tlačítka AUDIO.

V případě disků VCD a CD můžete měnit režimy zvukových kanálů mezi Levý vokál, Pravý vokál, Levé mono, Pravé mono a Stereo opakovanými stisky tlačítka AUDIO na dálkovém ovladači nebo otevřením menu ovládacích tlačítek na obrazovce a poté opakovaným dotykem tlačítka AUDIO.

Poznámka:

Levý a pravý kanál nemohou správně fungovat, pokud nejsou audio soubory správně nahrány.

FUNKCE PBC (KONTROLA PŘEHRÁVÁNÍ)

Tato funkce je k dispozici pro disky VCD s funkcí PBC (verze 2.0 nebo vyšší).

Tuto funkci aktivujete stisknutím tlačítka MENU na dálkovém ovladači.

Opětovným stisknutím tohoto tlačítka funkci zrušíte.

Poznámky:

1) Je-li funkce PBC zapnuta, přehrávání se vrátí na seznam stop a začne od první stopy.
2) Je-li funkce PBC zapnuta, je k dispozici zrychlené přehrávání, zpomalené přehrávání nebo vyhledávání přeskakováním, avšak opakované přehrávání a vyhledávání určité kapitoly nebo stopy je zakázáno.
3) Pokud provedete operaci náhodného přehrávání, prohledávání nebo vyhledávání při zapnuté funkci PBC, funkce PBC se automaticky vypne.

ZVĚTŠENÍ/ZMENŠENÍ

Chcete-li zvětšit nebo zmenšit přehrávaný obrázek, stiskněte tlačítko ZOOM na dálkovém ovladači nebo otevřete menu ovládacích tlačítek na obrazovce a poté se dotkněte ikony

OTÁČENÍ OBRÁZKU

Pokud se přehrává obrazový soubor, můžete obrázkem otáčet za účelem získání požadovaného náhledu stisknutím ikony Žnezi ovládacími tlačitky na obrazovce.

INFORMACE O PŘEHRÁVÁNÍ

Při přehrávání disků DVD a VCD se dotkněte horní střední části obrazovky LCD, a v horní části obrazovky se zobrazí informace o přehrávání.

Pro DVD

1) Typ disku.
2) Informace o titulu DVD. „5/8“ znamená, že DVD má 8 titulů a právě se přehrává pátý titul.
3) Informace o kapitole DVD. „2/16“ znamená, že aktuální titul má 16 kapitol a právě se přehrá-vá druhá kapitola.
4) Uplynulý čas aktuálního titulu.
5) „.27/6 Ang“ znamená, že titulky k tomuto DVD byly nahrány v 6 jazycích, a právě se zobrazuje druhý jazyk, kterým je angličtina.

Pro VCD

1) Typ disku.
2) Indikátor funkce PBC. „PBC zap.“ znamená, že funkce PBC byla aktivována.
3) Informace o stopě VCD. „6/18“ znamená, že VCD má 18 stop a právě se přehrává šestá stopa.
4) Uplynulý čas aktuální stopy.

REŽIM SD/USB

VOLBA SD/USB JAKO ZDROJE PŘEHRÁVÁNÍ

Metoda 1:

Metoda 2:

Otevřete MENU ZDROJE a poté zvolte SD.

Poznámky:

1) Po vložení karty SD nebo připojení zařízení USB se přístroj přepne do režimu karty SD nebo do režimu USB.
2) Přístroj podporuje výměnu „za provozu“.

POUŽÍVÁNÍ DOTYKOVÉHO OVLÁDÁNÍ

Operace jsou stejné jako v režimu DVD.

OVLÁDACÍ TLAČÍTKA NA OBRAZOVCE

Ovládací tlačítka na obrazovce v režimu SD/USB jsou stejná, jako v režimu disku.

DOČASNÉ ZASTAVENÍ PŘEHRÁVÁNÍ

Operace jsou stejné jako v režimu disku.

ÚPLNÉ ZASTAVENÍ PŘEHRÁVÁNÍ

Operace jsou stejné jako v režimu disku.

ZOBRAZENÍ SEZNAMU SOUBORŮ

Operace jsou stejné jako v režimu disku.

RYCHLÝ POSUN VPŘED/VZAD

Operace jsou stejné jako v režimu disku.

PŘEHRÁNÍ DALŠÍHO/PŘEDCHOZÍHO SOUBORU

Operace jsou stejné jako v režimu disku.

OPAKOVANÉ PŘEHRÁVÁNÍ

Operace jsou stejné jako v režimu disku.

NÁHODNÉ PŘEHRÁVÁNÍ

Operace jsou stejné jako v režimu disku.

PŘEHRÁNÍ ZAČÁTKŮ

Operace jsou stejné jako v režimu disku.

VYHLEDÁNÍ URČITÉHO SOUBORU

Operace jsou stejné jako v režimu disku.

VYHLEDÁVÁNÍ POMOCÍ GOTO (PŘEJÍT NA)

Operace jsou stejné jako v režimu disku.

ZVĚTŠENÍ/ZMENŠENÍ

Operace jsou stejné jako v režimu disku.

OTÁČENÍ OBRÁZKU

Operace jsou stejné jako v režimu disku.

VOLBA REŽIMU PREZENTACE OBRÁZKŮ

Operace jsou stejné jako v režimu disku.

ZOBRAZENÍ INFORMACÍ O PŘEHRÁVÁNÍ

Operace jsou stejné jako v režimu disku.

DALŠÍ REŽIMY

AUX (EXTERNÍ ZDROJ)

K přístroji lze připojit externí periferní zařízení s audio a video výstupy RCA.

Do režimu externího vstupu AUX IN se dostanete otevřením MENU ZDROJE a poté dotykem AUX IN.

KAMERA

Tento přístroj má přípravu pro kameru. Abyste mohli využít funkce kamery, musíte zakoupit a instalovat kameru pro zpětný pohled. Jakmile bude zadní kamera připojena a bude správně fungovat, stane se aktivním režim zdroje KAMERA. Pokud kamera není instalována, možnost KAMERA se zobrazuje šedě, což znamená, že funkce není k dispozici.

Jakmile začnete s automobilem couvat, zdroj přehrávání se automaticky přepne do režimu KAMERA.

NASTAVENÍ

POSTUPY NASTAVENÍ

1) Vstup do režimu nastavení

Stiskněte tlačítko SETUP na dálkovém ovladači nebo se dotkněte ikony nastavení ✗ v uživatelském rozhraní. Po vstupu do režimu nastavení se zobrazí následující menu. Jako výchozí je označeno vedlejší menu OBECNÉ.

MENU NASTAVENÍ

RDS	Obecné	Jazyk	Audio	Zpět
Přístupnost	Režim hodin		12 Hod.
Hardware	Hodiny		11:18 dop.
Prog. hlas.	Region tuneru		ORIT
Kalibr. obraz.	Pípnutí		Zap.

2) Volba vedlejšího menu

Použijte směrová tlačítka na dálkovém ovladači

3) Volba položky

Tlačítky ▶/◀ na dálkovém ovladači zvolte položku a poté potvrďte stisknutím tlačítka ▶ II .

4) Volba hodnoty

Tlačítky ▶/◀ na dálkovém ovladači zvolte příslušnou hodnotu a poté potvrd'te stisknutím tlačítka ▶ II.

Poznámka: Všechna následující nastavení lze provést přimo dotykem příslušné možnosti.

OBECNÉ

• Režim hodin
  12 hod.: Hodiny budou zobrazovat 12hodinový typ zobrazení, např. 11:18 AM (dopoledne).
  24 hod.: Hodiny budou zobrazovat 24hodinový typ zobrazení, např. 20:18.
• Hodiny
  Nastavení hodin zobrazovaných v pravém horním rohu obrazovky.
• Region tuneru
  Přístroj poskytuje několik rozhlasových systémů a lze vybrat správný rozhlasový systém dle vaší země.
• Pípnutí
  Zap.: Zvuk stisknutí tlačítka je zapnutý.
  Vyp.: Zvuk stisknutí tlačítka je vypnutý.

JAZYK

- OSD

Volba jazyka pro zobrazení systémového menu.

- DVD audio

Volba jazyka pro dialogy disku DVD.

Poznámka:

Pokud DVD disk neobsahuje vybraný jazyk, pak budou dialogy, které posloucháte, ve výchozím jazyce.

- Titulky DVD

Volba jazyka pro titulky disku DVD.

Poznámka:

Pokud DVD disk neobsahuje vybraný jazyk, zobrazí se titulky ve výchozím jazyce.

- Menu disku

Volba jazyka pro zobrazení DVD MENU.

Poznámka:

Pokud DVD disk neobsahuje vybraný jazyk, zobrazí se DVD MENU ve výchozím jazyce.

AUDIO

- DRC

Nastavení dynamického rozsahu DVD disků Dolby Digital.

Zap.: Přehrávaný zvuk je dynamičtější s basy.

Vyp.: Normální výstup.

• Zvýraznění zvuku.

Zap.: Režim zvýraznění zvuku je zapnut.

Vyp.: Režim zvýraznění zvuku je vypnut.

PŘÍSTUPNOST

Některé disky DVD mají integrovaný rodičovský zámek, který brání dětem sledovat některé scény, zejména násilné a s robotickým obsahem.

- Nastavení hesla

Původní heslo přístroje je nula.

Měli byste co nejdříve nastavit nové heslo.

Způsob změny hesla:

1) Odemkněte rodičovský zámek

Dotkněte se přímo možnosti Heslo, čímž otevřete klávesnici. Pomocí čiselných tlačítek zadejte staré heslo (poprvé je to původní heslo) a poté potvrďte dotykem tlačítka ENT.

2) Změňte heslo

Opakujte operaci výše a zadejte šestimístné heslo (staré nebo nové) a poté potvrd'te.

Začne platit nové heslo a rodičovský zámek se zamkne.

- Přístupnost

Přístroj má následující úrovně přístupnosti:

(1) Kid safe (Pro děti): Přístupnost filmu, který je vhodný pro děti.
(2) G (Přístupný): Přístupnost filmu, který je určen osobám každého věku.
(3) PG (Doporučen doprovod rodičů): Přístupnost filmu, který je určen osobám každého věku, ale v případě dětí se doporučuje doprovod rodičů.
(4) PG-13 (Některé scény mohou být nevhodné pro děti do 13 let): Přístupnost filmu, který je určen osobám každého věku, ale doporučuje se doprovod rodičů v případě dětí mladších 13 let.
(5) PG-R (Mládež do 17 let musí mít doprovod rodičů): Jako u předchozího.
(6) R (Některé scény mohou být nevhodné pro děti do 17 let): Přístupnost filmu, který je určen pouze pro osoby určitého věku, obvykle 17 let, pokud nejsou v doprovodu rodiče nebo opatrovníka.
(7) NC-17 (Přístupné od 17 let): Přístupnost filmu, který není určen pro osoby mladší 17 let.
(8) Adult (Pro dospělé): Přístupnost filmu, který je vhodný pouze pro dospělé.

Postup změny přístupnosti:

(1) Odemkněte rodičovský zámek

Stejným způsobem uvedeným v prvním kroku změny hesla.

(2) Změna přístupnosti

Zvolte příslušnou přístupnost ze seznamu přístupností.

(3) Zamkněte rodičovský zámek

Opakujte operaci prvního kroku a zadejte 6místné číselné heslo (staré nebo nové) a poté potvrďte. Rodičovský zámek se uzamkne.

- Načtení hodnot z výroby

Chcete-li obnovit výchozí nastavení pro přehrávání DVD (např. DVD audio, DVD titulky), použijte tlačítko RESET.

HARDWARE

- Kamera

Normálně: Skutečné záběry natáčené kamerou zobrazené na monitoru při couvání (přesně to, co vidíte).

Zrcadlově: Zrcadlový obraz skutečných záběrů zobrazený na monitoru při couvání (jakoby jste se dívali do zrcátka).

• Automatické otvírání monitoru

Auto: Panel monitoru se automaticky otevře, pokud je přístroj zapnut.

Manuálně: Pokud je zapalování vypnuto, panel monitoru zůstane otevřený, pokud byl otevřený již předtím.

Vypnuto: Panel monitoru se otevře, pouze pokud stisknete tlačítko OPEN při zapnutém přístroji.

- Video vstup

NTSC: Nastaví barevný systém monitoru na NTSC.

PAL: Nastaví barevný systém monitoru na PAL.

AUTO: Nastaví barevný systém monitoru automaticky podle přístroje dle vstupního formátu videa.

- Parkování

Zapnuto: Obraz se zobrazí až po zaparkování auta.

Vypnuto: Obraz zobrazuje stále.

P.VOL

P.VOL znamená programovatelnou hlasitost.

Pomocí této funkce můžete vyvážit hlasitost jednotlivých zdrojů zvuku.

• Zdroj

Zvolte zdroj přehrávání, u kterého chcete nastavit relativní hlasitost.

- Úroveň

Můžete nastavit úroveň relativní hlasitosti od - 6 do 6.

TS CAL

Pokud dotyková funkce není citlivá nebo nefunguje, pomocí této funkce můžete provést kalibraci dotykové obrazovky. Proved'te kalibraci dotykové obrazovky po vstupu do režimu TS CAL podle instrukcí na obrazovce.

EKVALIZÉR

Ovládání zvuku umožňuje snadno nastavit audio systém tak, abyste získali co nejlepší zvukový dojem.

1) Vstupte do režimu nastavení ekvalizéru

Po stisknutí tlačítka SEL na dálkovém ovladači nebo dotyku ikony EQ v uživatelském rozhraní se na obrazovce zobrazí následující rozhraní:

2) Zvolte režim ekvalizéru

Dotýkejte se opakovaně pruhu volby ekvalizéru a režim ekvalizéru se bude měnit.

3) Nastavte parametry ekvalizéru

Chcete-li nastavit parametry ekvalizéru, dotkněte se a posuňte ukazatelem nastavení parametrů ekvalizéru.

4) Nastavte předozadní a pravolevé vyvážení

Můžete nastavit předozadní a pravolevé vyvážení reproduktorů a získat tak nejlepší možnou kvalitu poslechu dle okolního prostředí a svých preferencí.

Chcete-li nastavit předozadní a pravolevé vyvážení, dotkněte se malého bílého bodu a posunujte jím v zóně nastavení předozadního a pravolevého vyvážení.

Poznámky:

1) Přístroj má přednastavených několik režimů ekvalizéru: Uživatelský, Rock, Hip Hop, Dance, Latina, Rave, Urban, Akustický.

2) Různé režimy ekvalizéru mají různé nastavení úrovně basů, výšek a středů. Parametry těchto režimů ekvalizéru jsou přednastaveny a nelze je měnit, pouze v Uživatelském nastavení.

3) Změníte-li hodnotu basů, výšek a středů v jiném režimu ekvalizéru než v Uživatelském, přepne se režim ekvalizéru automaticky na Uživatelský.

4) Hodnota SUB je nezávislá na režimu ekvalizéru a lze ji měnit zvlášť.

ŘEŠENÍ PROBLÉMŮ

To, co se může zdát jako problém, nemusí být vždy tak vážné.

Než se obrátíte na servisní středisko, projděte si následující body:

Problém Příčina Nápravné opatření
Obecné
Přístroj nelze zapnout	Pojistka přístroje je spálená.	Instalujte novou pojistku o správné kapacitě.
	Pojistka autobaterie je spálená.	Instalujte novou pojistku o správné kapacitě.
	Nepovolený úkon. Resetujte přístroj.
Dálkový ovladač nefunguje	Je vybitá baterie. Vyměňte bateri.
	Baterie je vložena nesprávně. Vložte baterii správně.
Žádný nebo slabý zvukový výstup	Nesprávné propojení zvukového výstupu.	Zkontrolujte propojení a opravte jej.
	Hlasitost je nastavena příliš nízko.	Zvyšte hlasitost.
	Reproduktory jsou poškozeny.	Vyměňte reproduktory.
	Vyvážení hlasitosti je příliš vychýlené.	Nastavte vyvážení kanálů do středové polohy.
	Vedení reproduktorů je v kontaktu s kovovými součástmi automobilu.	Izolujte všechna propojení reproduktorů.
Špatná kvalita zvuku nebo zkreslení zvuku	Používáte pirátský disk. Používáte originální disky.
	Výkon reproduktorů neodpovídá přístroji.	Vyměňte reproduktory.
	Nesprávné propojení.	Zkontrolujte propojení a opravte jej.
	Reproduktor je zkratován.	Zkontrolujte propojení a opravte jej.
Nefunguje vypnutí zvuku Kabel	MUTE je uzemněn.	Zkontrolujte propojení MUTE a opravte jej.
Když se vypne motor, přístroj se resetuje	Nesprávné propojení mezi ACC a baterií.	Zkontrolujte propojení a opravte jej.
Monitor
Monitor se neotevře automaticky	Funkce automatického otevírání monitoru je vypnuta.	Zapněte funkci automatického otevírání monitoru.
Neustále se zobrazuje varovné oznámení.	Propojení ruční brzdy je nesprávné.	Zkontrolujte propojení a opravte jej.
Obraz bliká nebo se na obrazovce objevuje rušení	Barevný systém disku DVD neodpovídá monitoru.	Změňte barevný systém přehrávaného disku DVD nebo monitoru.
	Používáte pirátský disk. Používáte originální disky.
	Video kabel je poškozen. Vyměňte kabel.
	Nesprávné propojení video signálu.	Zkontrolujte propojení a opravte jej.

ŘEŠENÍ PROBLÉMŮ (POKRAČOVÁNÍ)

Problém Příčina Ná	pravné opatření
Obecné
Nelze vložit disk V přístroji je již	disk.	Vysuňte stávající disk a zasuňte nový.
Disk se nepřehrává	Disk je zdeformován nebo poškrábán.	Používejte disky v dobrém stavu.
	Disk je znečištěný nebo vlhký.	Očistěte disk suchou tkaninou.
	Používáte nekompatibilní disk.	Používejte kompatibilní disky.
	Disk je vložen naopak.	Vložte disk potištěnou stranou nahoru.
	Kód regionu disku je nekom- patibilní s přístrojem.	Používejte disky se správným kódem regionu.
Při přehrávání VCD nelze použít funkci PBC.	Funkce PBC není pro disk k dispozici.	Použijte disk, kde je funkce PBC k dispozici.
Při přehrávání VCD není k dispozici funkce opakování nebo vyhledávání.	Funkce PBC je zapnuta. Vypněte funkci PBC.
Chybová hlášení
No disc	Disk je znečištěný	Očistěte disk suchou tkaninou.
	Disk je vložen naopak.	Vložte disk potištěnou stranou nahoru.
	Není vložen disk. Vložte disk.
Bad disc	Disk je znečištěný	Očistěte disk suchou tkaninou.
	Disk je vložen naopak.	Vložte disk potištěnou stranou nahoru.
Unknown disc	Formát disku je nekompatibil- ní s tímto přístrojem.	Používejte disk kompatibilního formátu..
Region error	Kód regionu disku je nekom- patibilní s tímto přístrojem.	Používejte disk s kompatibil- ním kódem regionu.

PŘIPOJENÍ ZAŘÍZENÍ

POZNÁMKY K PROPOJENÍ

• Tento přístroj je určen k používání ve vozidlech s 12ti voltovou baterií a negativním uzemněním. Před instalací tohoto přístroje do rekreačního vozidla, autobusu nebo nákladního automobilu se ujistěte, že napětí baterie je vhodné pro přístroj, jinak si nechte odborníkem nainstalovat transformátor pro konverzi výstupního napětí na 12V.
• Aby nedošlo ke zkratu v elektrickém systému, zajistěte, aby byl před instalací odpojen negativní kabel baterie.
• Aby nedošlo ke zkratu ve vodičích a poškození přístroje, zajistěte veškeré vodiče kabelovými svorkami nebo lepící páskou. Vodiče veďte bezpečnými místy, které se nezahřívají a kde se nebudou dotýkat pohyblivých součástí, jako je řadící páka, ruční brzda a kolejnice sedadel, aby nedošlo k roztavení nebo opotřebování izolace vodičů.
• Nikdy nevedte žlutý napájecí kabel instalačním otvorem do prostoru motoru a nepřipojujte jej k autobaterii. Jinak hrozí vysoká pravděpodobnost zkratu elektrického systému
• Pokud dojde ke spálení pojistky, vyměňte ji za novou pojistku 10 A. Pokud použijete pojistku jiné hodnoty, může dojít k poškození přístroje nebo i k požáru. Je-li instalována správná pojistka a elektrický problém přetrvává, obrat’te se na profesionální prodejnu autopříslušenství.
• K autobaterii NEPŘIPOJUJTE další zařízení, aby nedošlo k jejímu přehřátí.
• Ujistěte se, že všechna elektrická propojení a kabely reproduktorů jsou dobře izolovány. Jinak může dojít k poškození přístroje krátkým spojením.
• Pokud není k dispozici okruh se střídavým proudem, připojte vodič ACC k elektrickému napájení s vypínačem.
• Pokud je připojen externí aktivní zesilovač, nepřipojujte kabel P.CONT k napájecímu kabelu externího aktivního zesilovače, jinak může dojít k elektrickému jiskření nebo jiné škodě.
• Výstup reproduktoru nikdy neuzemňujte, aby nedošlo k poškození zabudovaného aktivního zesilovače.
• Minimální výkon reproduktorů připojených k tomuto přístroji je 50 W s impedancí 4 až 8 ohmů.

KONTROLNÍ KABELY

Ovládání automatického jasu

Aby nebyl displej v noci příliš jasný: pokud je kabel předních světlometů připojen k ILLUMI, pak zapnutí světlometů zmírní podsvícení LCD a naopak.

Vypnutí zvuku při telefonování

Pokud je k telefonu automobilu připojen kabel MUTE, ostatní zvukové výstupy se při přijetí hovoru telefonem automobilu vypnou.

Couvání

Pokud je k přístroji připojena kamera pro zadní pohled, zdroj přehrávání se přepne automaticky na kameru, jakmile začnete couvat. Po skončení couvání se zdroj přehrávání přepne na předchozí zdroj.

Ruční brzda

1) Pokud je kabel „PRK SW“ připojen ke spínači ruční brzdy, bude tato funkce ovládat video zobrazení na monitoru. Funkce parkovacího kabelu se ukončí, pokud bude zdrojem přehrávání kamera.
2) Monitor zobrazí modrou obrazovku s varovným oznámením, aby řidič nesledoval při řízení video, avšak cestující na zadních sedadlech budou moci video sledovat normálně.

KABELOVÉ PROPOJENÍ RUČNÍ BRZDY

KABELOVÉ PROPOJENÍ ZPÁTEČNÍ RYCHLOSTI

1) Před instalací se ujistěte, že propojení je provedeno správně a že přístroj pracuje normálně. Nesprávné propojení může mít za následek poškození přístroje.
2) Používejte pouze příslušenství určené a vyráběné pro tento přístroj. Použití jiného příslušenství může mít za následek poškození přístroje.
3) Před instalací připevněte všechny napájecí kabely.
4) NEINSTALUJTE přístroj na místech, kde bude blízko zdrojů tepla, aby nedošlo k poškození elektrických součástí, například laserové hlavy.
5) Instalujte přístroj horizontálně. Instalace ve vertikálním úhlu více než 30°může mít za následek zhoršení provozu přístroje.
6) Aby nedocházelo k tvorbě elektrických jisker, nejprve připojte kladný pól a poté negativní pól.
7) NEBLOKUJTE průduchy chladícího ventilátoru, aby byl zajištěn rozptyl tepla z přístroje, jinak může dojít k poškození přístroje.

INSTALACE PŘÍSTROJE

Metoda A

1) Vložte montážní konzolu do palubní desky, zvolte příslušné montážní jazýčky dle šíře otvoru a ohněte je pomocí šroubováku směrem ven, čímž montážní konzolu zajistíte na místě.
2) Pomocí 2 kusů šroubů M5 x 5 s kónickou hlavou upevněte dvě montážní lišty po obou stranách přístroje (viz obrázek 1)

(obrázek 1)

3) Zašroubujte 1 kus šroubu M5 x 24 do otvoru v zadní straně přístroje a na šroub nasad'te gumovou objímku (viz obrázek 2).

(obrázek 2)

4) Zasuňte přístroj do konzoly, připevněte šroub M4 x 6 k ohnivzdorné desce na zadní straně palubní desky a pomocí 4 kusů šroubů M2 x 2 zajistěte montážní pásky a montážní konzolu na svém místě.

Poznámka:

Dle hloubky otvoru použijte vhodnou délku montážní lišty. Pokud je otvor příliš mělký, může monitor přečnívat z palubní desky o 10 mm.

Metoda B:

1) Zasuňte přístroj přímo do výřezu palubní desky.
2) Vložte válcové šrouby M4 x 3 a M5 x 5 nebo kónické šrouby M5 x 5 do otvorů montážního rámu uvnitř výřezu a do otvorů v přístroji a utáhněte šrouby vlevo a vpravo.

INSTALACE RÁMEČKU

Přiložte rámeček k čelnímu panelu se dvěma zarážkami na straně, která je nahoře.

1) Zatlačte rámeček směrem nahoru a vyjměte horní část.

2) Zatlačte rámeček směrem dolů a vyjměte dolní část.

1) Odšroubujte 4 kusy šroubů M2 x 2.

2) Pomocí šroubováku narovnejte zahnuté montážní jazýčky a uvolněte přístroj z montážní konzoly.

Stáhněte gumovou objímku

3) Vytáhněte přístroj z montážní konzoly oběma rukama.

TECHNICKÉ SPECIFIKACE

Všeobecné

Referenční napájecí napětí 12 V (stříd.)

Rozsah provozního napětí 10,5 až 15,8 V (stříd.)

Maximální provozní proud 10 A

Systém uzemnění ...... baterie vozidla, negativní uzemnění

Instalační rozměry (Š x V x H) 178 mm x 50 mm x (165+25) mm

Instalační úhel 0° až +30°

Čistá hmotnost (NETTO) 2,3 kg

FM

Odstup signál/šum 55 dB

Citlivost - zbytkový šum (odstup signál/šum 30 dB) ...... 20 dBμV

Kmitočtová odezva (± 3dB) 40 Hz až 12,5 kHz

Úroveň vyhledání stanice 20 až 30 dBμV

Zkreslení 1,5%

Separace stereofonních kanálů (1 kHz) 20 dB

Impedance antény 75 Ω

AM

Citlivost – zbytkový šum (odstup signál/šum 20 dB) ...... 40 dBμV

Amplituda (±9 kHz) 50 dB

DVD přehrávač

Odstup signál/šum 90 dB

Zkreslení (linkový výstup) 0,1%

Maximální výstupní výkon 4 x 45 W

Zatěžovací impedance 4 Ω

Externí vstup AUX IN

Zkreslení 0,5%

Úroveň zvukového vstupu 0,4 Vrms

Audio

Impedance zvukového výstupu 200 Ω

Úroveň zvukového výstupu 2 Vrms (max.)

(při normální úrovni zvukového vstupu při maximální výstupní hlasitosti)

Video

Normální úroveň zvukového vstupu 1,0 ± 0,2 V

Impedance video vstupu 75 Ω

Impedance video výstupu 75 Ω

Úroveň video výstupu 1,0 ± 0,2 V

(při normální úrovni video vstupu)

Plochý monitor

Úhlopříčka obrazovky 7 palců (17,8 cm)

Použitelná oblast zobrazení 154,1 (Š) x 87,0 (V)

Rozlišení 1440 (Š) x 234 (V)

Jas 400 cd/m²

(měřen jas středu po 30 minutách)

Kontrast 300 (TYP.)

Doba odezvy

Náběh 12 ms

Dosvit 18 ms

Úhel sledování

Shora 40°

Zdola 65°

Horizontálně ±65°

Životnost LCD 10000 hodin (při 25°C)

Prostředí

Provozní teplota -10°C až +60°C

Skladovací teplota -20°C až +70°C

Provozní vlhkost 45% až 80% RV

Skladovací vlhkost 30% až 90% RV

Změna technické specifikace výrobku vyhrazena výrobcem.

UPOZORNĚNÍ: U vozidla při dlouhodobém odstavení může dojít k vybití akumulátorové

baterie a neschopnosti nastartovat vozidlo.

DODATEK

Kód regionu

Dle oblasti prodeje DVD se celý svět rozděluje na šest regionů. Určitý DVD disk lze přehrávat, pouze pokud má stejné číslo regionu jako DVD přehrávač.

Region 1: USA, Kanada, ostrovy východního Tichomoří;

Region 2: Japonsko, západní Evropa, severní Evropa, Egypt, Jižní Afrika, Střední východ;

Region 3: Taiwan (Čína), Hongkong (Čína), Jižní Korea, Thajsko, Indonésie, jihovýchodní Asie;

Region 4: Austrálie, Nový Zéland, Střední a Jižní Amerika, ostrovy jižního Tichomoří/Oceánie;

Region 5: Rusko, Mongolsko, Indie, Střední Asie, východní Evropa, Severní Korea, severní

Afrika, severozápadní Asie;

Region 6: kontinentální Čína

UPOZORNĚNÍ PRO POUŽÍVÁNÍ DISKU

1) NEPOUŽÍVEJTE disky nepravidelných tvarů.

2) Čištění disků

Použijte suchou měkkou tkaninu a otírejte disk od středu k okrajům. Lze použít pouze neutrální čistící prostředky.

3) Pokud přehráváte nový disk

Nový disk může mít kolem vnitřních a vnějších okrajů otřepy. Pokud tento disk používáte, odstraňte je tužkou nebo kuličkovým perem, apod.

SCHÉMA ZAPOJENÍ

Red - červená
White - bílá
Yellow - žlutá
Blue - modrá
Black - černá
Orange - oranžová
Brown - hnědá
Pink - růžová
Gray - šedá
Violet - fialová
Green - zelená

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘE-DEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘE-BIČ VYPNĚTE ZE ZÁSUVKY KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNĚ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE

OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM .

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrozařízení a použitých baterií a akumulátorů

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Po ukončení životnosti odevzdejte prosím výrobek nebo baterii (pokud je přiložena) v příslušném místě zpětného odběru, kde bude provedena recyklace tohoto elektrozařízení a baterií. V Evropské unii a v ostatních evropských zemích existují místa zpětného odběru vysloužilého elektrozařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské

zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem nebo baterii či akumulátorem. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Z tohoto důvodu prosím nevyhazujte vysloužilé elektrozařízení a baterie / akumulátory do domovního odpadu.

Informace o tom, kde je možné vysloužilé elektrozařízení zdarma odložit, získáte u vašeho pro-dejce, na obecním úřadě nebo na webu www.asekol.cz. Informace o tom, kde můžete zdarma odevzdat použité baterie nebo akumulátory, získáte také u vašeho prodejce, na obecním úřadě a na webu www.ecobat.cz.

Firma HP TRONIC Ústí nad Labem, spol. s r.o. je registrovaná u kolektivního systému ASEKOL s.r.o. pod číslem 01819/06-ECZ (pro recyklaci elektrozařízení) a u kolektivního systému ECOBAT s.r.o. (pro recyklaci baterií a akumulátorů).

PROHLÁŠENÍ O SHODNOSTI VÝROBKU

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení:

3111, č.j.: 421/2010-150-SCH2 ze dne 2. 3. 2010

UPOZORNENIE

Rozoberanie a demontáž zariadení je zakázaná.

OBSAH

PRED POUŽITÍM

Čelný panel 37

Dial'kový ovládač 38

ZÁKLADNÁ PREVÁDZKA

Úprava hlasitosti 40

Otvorenie MENU ZDROJE 40

Automatické ladenie 41

Manuálne ladenie 42

Automatické uloženie 42

Dotykové ovládanie 44

Ovládacie tlačidlá na obrazovke 44

Vol'ba zvukového kanálu 47

Ovládací menu na obrazovke 49

Pripojenie kábla spiatočky 58

INŠTALÁCIA A DEMONTÁŽ

1) Tlačidlo ▶: Ďalší / Posun kurzoru doprava

7) Tlačidlo MUTE: Vypnutie zvukového výstupu

8) Tlačidlo TUNER: Prepnutie do režimu RÁDIO z iného zdroja.

16) Tlačidlo BAND/TILT-: Zmena pásma rádia/Zníženie uhlu displeja

Zvuk vypnite stlačením tlačidla MUTE na čelnom paneli alebo na dial'kovom ovládači.

Poznámky:

Otočte gombíkom hlasitosti na čelnom paneli alebo použite tlačidlo VOL na dial'kovom ovládači. Nastavitelný rozsah hlasitosti je 0 až 40.

OTVORENIE MENU ZDROJA

Otvorte MENU ZDROJA a potom sa dotknite požadovaného zdroja alebo zvol'te zdroj presunutím kurzora a potom potvrdením.

Poznámky:

1) Vol'ba zdroja prehrávania znamená výber pracovného režimu, napr. Režim DVD, režim rádia, režim kamery, a. t. d'.

Pomer strán upravíte stlačením tlačidla WIDE na paneli displeja alebo dial'kovom ovládači.

Nastavenie obrazu

Ked' nájdete požadovanú rozhlasovú stanicu,

1) Stlačte ikonu MEM v používatel'skom rozhraní a otvorí sa menu predvolieb.
2) Stlačte jedno z tlačidiel predvolieb P1 - P6.
3) Ak chcete prácu ukončit', stlačte tlačidlo EXIT.

PREHL'AD PREDVOLIEB

Vybraný úsek sa bude stále opakovat.

Túto funkciu aktivujete stlačením tlačidla SCN na dial'kovom ovládači.

PRIAME VYHL'ADÁVANIE

Menu vyhl'adávania otvoríte stlačením tlačidla GOTO na dial'kovom ovládači.

Potvrdenie vykonáte stlačením tlačidla ENTER na dial'kovom ovládači.

4) Ukončit' režim vyhl'adávania pomocou GOTO

Opakovanými stlačeniami tlačidla SUBTITLE na dial'kovom ovládači alebo otvorením menu ovládacích tlačidiel na obrazovke a potom opakovaným dotykom tlačidla SUBTITLE zvol'te jazyk titulkov.

VOL'BA POHL'ADU Z VIAC UHLOV

Túto funkciu aktivujete stlačením tlačidla MENU na dialkovom ovládači. Opätovným stlačením tohto tlačidla funkciu zrušíte.

Poznámky:

Do režimu externého vstupu AUX IN sa dostanete otvorením MENU ZDROJA a potom dotykom AUX IN.

KAMERA

Použite smerové tlačidlá na dial'kovom ovládači

3) Vol'ba položky

Tlačidlami ▶ / ◀ na dial'kovom ovládači zvol'te položku a potom potvrďte stlačením tlačidla ▶ II .

4) Vol'ba hodnoty

Tlačidlami ▶ / ◀ na dial'kovom ovládači zvol'te príslušnú hodnotu a potom potvrd'te stlačením tlačidlá ▶ II .

Opakujte operáciu výše a zadajte šest'miestne heslo (staré alebo nové) a potom potvrďte. Začne platit' nové heslo a rodičovský zámok sa zamkne.

- Prístupnost'

- Načítanie hodnôt z výroby

• Automatické otváranie monitoru

Ovládanie zvuku umožňuje l'ahko nastavit' audio systém tak, aby ste získali čo najlepší zvukový dojem.

2) Zvol'te režim ekvalizéru

Dotýkajte sa opakovane pruhu vol'by ekvalizéru a režim ekvalizéru sa bude menit'.

3) Nastavte parametre ekvalizéru

Ak chcete nastavit' parametre ekvalizéru, dotknite sa a posuňte ukazovatel'om Nastavenie parametrov ekvalizéru.

Ovládanie automatického jasu

KÁBLOVÉ PREPOJENIE SPIATOČNEJ RÝCHLOSTI

INŠTALÁCIA A DEMONTÁŽ

POZNÁMKY K INŠTALÁCII

(obrázok 2)

Stiahnite gumovú objímku

Citlivost' – úbytkový šum (odstup signál/šum 30 dB) ...... 20 dBμV

Kmitočtová odozva (± 3dB) 40 Hz až 12,5 kHz

Úroveň vyhl'adanie stanice 20 až 30 dBμV

Skreslenie 1,5%

Citlivost' – úbytkový šum (odstup signál/šum 20 dB) ..... 40 dBμV

Amplitúda (±9 kHz) 50 dB

DVD prehrávač

Odstup signál/šum 90 dB

Úroveň zvukového vstupu 0,4 Vrms

Audio

Úroveň zvukového výstupu 2 Vrms (max.)

Normálna úroveň zvukového vstupu 1,0 ± 0,2 V

Impedancia video vstupu 75 Ω

Úroveň video výstupu 1,0 ± 0,2 V

Skladovací vlhkost' 30% až 90% RV

Región 2: Japonsko, západní Európa, severní Európa, Egypt, Južná Afrika, Stredný východ;

Na výrobek uvedený v tomto záručním listu je poskytována záruka po dobu 24 měsíců od data prodeje spotřebiteli.

Záruka se vztahuje na poruchy a závady, které v průběhu záruční doby vznikly chybou výroby nebo vadou použitých materiálů.

Výrobek je možno reklamovat u prodejce, který výrobek prodal spotřebiteli nebo v autorizovaném servisu.

Při reklamaci je nutné předložit: reklamovaný výrobek, originální nákupní doklad, ve kterém je zřetelně uveden typ výrobku a jeho datum prodeje spotřebiteli, případně tento řádně vyplněný záruční list.

Záruka platí pouze tehdy, je-li výrobek používán podle návodu k obsluze a připojen na správné síťové napětí.

Spotřebitel ztrácí nárok na záruční opravu nebo bezplatný servis v případě:

• zásahu do přístroje neoprávněnou osobou.
• nesprávné nebo neodborné montáže výrobku
• poškození přístroje vlivem živelné pohromy.
• používání výrobku pro jiné účely, než je obvyklé.
• používání výrobku k profesionální či jiné výdělečné činnosti.
• používání výrobku s jiným než doporučeným příslušenstvím
• nesprávné údržby výrobku
• nepravidelného čistění výrobků zejména v případě, kdy je závada způsobena zbytky potravin, vlasů, domovního prachu nebo jiných nečistot.
• vystavení výrobku nepříznivému vnějšímu vlivu, zejména vniknutím cizích předmětů nebo tekutin (včetně elektrolytu z baterií) dovnitř.
• mechanického poškození výrobku způsobeného nesprávným používáním výrobku nebo jeho pádem

Pokud zboží při uplatňování vady ze strany spotřebitele bude zasíláno poštou nebo přepravní službou, musí být zabaleno v obalu vhodném pro přepravu tak, aby se zabránilo poškození výrobku přepravou.

Dovozce do ČR: HP TRONIC Ústí nad Labem, spol. s r. o., Prštné Kútky 637, Zlín, tel: [phone]

Aktuální seznam servisních středisek naleznete na: www.hyundai-electronics.cz

Typ výrobku: CRMD 7750 SU

Datum prodeje: Výrobní číslo:

Razítko a podpis prodávajícího:

ZÁRUČNÉ PODMIENKY

Na výrobok uvedený v tomto záručnom liste je poskytovaná záruka na dobu 24 mesiacov od dátumu predaja spotrebitel'ovi.
