РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ YT-17213 Yato

1. лост на освобождаващия клапан
2. основа
3. предпазен клапан
4. повдигнете буталото
5. резервоар за масло
6. маслена помпа
7. повдигане на рамото
8. гнездо за рамо
9. седло за крик
10. капачка за пълнене на масло
11. удължителен винт

PT

Прочетете ръководството

Използвайте защитни очила

Използвайте защитни ръкавици

Диапазон на височина на крика

Intervalo de altura do macaco

Raspon visine dizalice

نطاق ارتفاع الرافعة

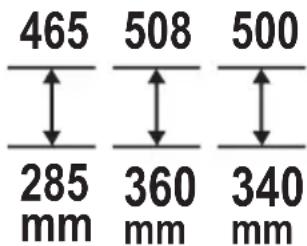

Работен диапазон на височина при максимальна товароносимост

Индекс	Товароподемност [хил. кг]	Диапазон на височината на повдигане [mm]	Диапазон на работната височина за максимальна товароподемност [mm]	Тегло [кг]
YT-17205 2,5 100 - 465 285 - 465 26,2
YT-17207 2,5 80 - 508 360 - 508 31,5
YT-17213 3,0 145 - 500 340 - 500 37,0

ОПИСАНИЕ НА ПРОДУКТА

Хидравличният крик е предназначен за работа, където се изисква тежко повдигане. Крикът не може да се използва за повдигане на товари извън диапазона на работната височина за максимальната товароподемност, посочена в таблицата с технически данни, тъй като това рискува да загуби товароносимостта на устройството и представлява сериозна заплаха за безопасността на потребителя и стабилността на повдигнатия товар. Не може да се използва като постоянно позициониран опорен елемент. Също така е неприемливо да се транспортират повдигнати товари с асансьор. Правилната, надеждна и безопасна работа на инструмента зависи от правилната работа, следователно:

Преди да работите с инструмента, прочетете цялото ръководство и го запазете.

Доставчикът не носи отговорност за щети и наранявания, произтичащи от използването на инструмента по предназначение, различно от предназначението му, неспазване на правилата за безопасност и препоръките на това ръководство. Използването на устройството по предназначение също води до загуба на правата на потребителя върху гаранцията и гаранцията.

ПРЕПОРЪКИ ЗА БЕЗОПАСНОСТ

Крикът е хидравлично устройство, което работи при голямо натоварване. При работа трябва да се спазват основните правила за безопасност.

Моля, прочетете инструкциите за експлоатация преди започване на работа и ги запазете.

Никога не превишавайте максимальното натоварване на асансьора.

Забранено е повдигането на хора или животни с асансьор.

Асансьорът е предназначен само за повдигане, забранено е използването му за други цели. Използвайте допълнителни предпазни устройства (напр. стойки), за да поддържате повдигнатия предмет, преди да работите под него. Когато повдигате превозни средства, заключете или заклинете колелата и задействайте аварийната спирачка.

Не оставяйте повдигнатия товар без надзор. Деца и лица, които не са обучени да използват устройството, не трябва да се допускат в близост до работното място или съхранението на асансьора.

Не трябва да се носят широки дрехи и бижута. Дългата коса трябва да бъде закована.

Трябва да се използват лични предпазни средства.

Крикът трябва да бъде поставен на равна, равна, твърда и стабилна повърхност.

Крикът трябва да се постави под повдигащото устройство, така че товарът да лежи в центъра на седлото.

Абсолютно забранено е регулирането на предпазния клапан.

Дръжте устройството далеч от топлина и огън, тъй като това може да повреди устройството или да наруши неговата функция.

Преди да вдигнете какъвто и да е товар, уверете се, че асансьорът не се движи, когато товарът се повдига.

Преди да вдигнете тежест, уверете се, че крикът не е повреден по никакъв начин. Ако асансьорът трябва да бъде ремонтиран, моля, свържете се с оторизиран сервис за ремонт.

Бъдете далновидни, не работете, когато сте уморени, бъдете под въздействието на лекарства.

Не модифицирайте компоненти на асансьора, които могат да повлияят на съответствието на асансьора със стандарта, посочен в декларацията за съответствие.

Ремонтирайте продукта само в оторизирани съоръжения, като използвате само оригинални резервни части. Това ще гарантира подходяща безопасност при работа.

Животът на асансьора е определен на 4 години от датата на първата употреба. След този период крикът трябва да бъде проверен в оторизирания сервисен център на производителя за безопасност при по-нататьшна употреба.

Трябва да проверите състоянието на табелата и дали маркировката остава в същото състояние, в което е била в началото.

Асансьорът се доставя като сглобена система и не изисква монтаж или настройка.

Преди работа извършете приблизително 6 пълни цикъла на изпомпване с отворен освобождаващ клапан, за да осигурите правилното разпределение на хидравличното масло.

Изисква се всички винтови връзки да се проверяват и евентуално да се затягат преди всяко започване на работа. Това ще повиши безопасността на използване и ще удължи живота на асансьора. Крикът е оборудван с колела, които улесняват преместването на крика по равни повърхности. За да направите това, просто хванете повдигащото рамо и го преместете в желаната посока. Ако трябва да преместите крика във вертикална посока, можете да използвате оста на предното колело на крика и основата на хидравличния цилиндър като дръжки.

Повишаване

Преди да започнете повдигането, уверете се, че операторът на асансьора ще има асансьора и товара, който се повдига, когато прави движения.

Закрепете двете части на повдигащото рамо заедно и ги закрепете с резето (II), след това натиснете повдигащото рамо в слота и го закрепете с копчето, за да предотвратите падането му (III). С рамото на крика затворете освобождаващия клапан, като го затегнете по посока на часовниковата стрелка (IV) докрай.

Поставете крика под товара, който ще се повдига, на място, предназначено за използване на крикове (напр. в случай на автомобили), така че товарът да лежи централно върху седлото на крика (V).

Като движите рамото в посока нагоре-надолу, повдигнете товара до необходимата височина.

След повдигане обезопасете товара срещу падане, например със стойки.

Асансьорът YT-17213 е оборудван с педал, който ускорява повдигането на ръката. Педальт не се използва за повдигане на товара. Поставете педала върху оста и предотвратете падането му чрез затягане на закрепващия винт (VII). След като крикът е поставен под товара, натискането на педала ще повдигне ръката. Повдигането на товара трябва да се извършва съгласно описаната по-горе процедура.

Напускане

Преди спускане се уверете, че спуснатият товар няма да причини нараняване на оператора.

Бавно завъртете повдигащото рамо обратно на часовниковата стрелка. (VI). Не отваряйте освобождаващия клапан повече от необходимото за бавно спускане на товара.

Твърде много развиване на клапана може да доведе до отвиване от корпуса.

След пълното спускане на товара асансьорът се отстранява изпод товара.

Поддръжка

Ако крикът не се използва, буталото на крика и седалката за ръка трябва да са в долно положение. В случай на крикове за бутилки, удължителният винт също трябва да се завинтва в буталото на крика. Това предотвратява корозията на повърхността на буталото.

Крикът трябва да се поддържа чист, външните движещи се части на крика трябва да се смазват.

Обезвъздушаване на хидравличната система

Изисква се следните стъпки да се извършват от специализирано сервизно заведение.

От време на време в хидравличната система на асансьора се натрупват въздушни мехурчета. Това може да намали ефективността на повдигача. Ако случаят е такъв, хидравличната система на крика трябва да се обезвъздуши.

Поставете крика така, че буталото да е в изправено положение. Отворете освобождаващия клапан, свалете капачката на резервоара за масло. След това преместете асансьорната помпа силно, няколко пъти, за да изтласкате въздуха навън.

Затворете освобождаващия клапан, сменете капачката на резервоара за масло. Проверете работата на повдигача, ако е необходимо, повторете операцията по обезкървяване.

Доливане на масло, смазване (V)

Изисква се следните стъпки да се извършват от специализирано сервизно заведение.

Поставете крика така, че буталото на крика да е в изправено положение. Спуснете помпата и буталото в долното крайно положение. Свалете капачката на маслото.

Пълнете само с хидравлично масло SAE 10 вискозитет. Забранено е използването на други течности за тази цел. Напълнете до долния ръб на масления пълнител.

Обезкървете повдигача.

Монтирайте капачката за пълнене на маслото. Проверете работата на повдигача.

BG

Смазвайте шарнирните съединения и другите движещи се части на асансьора на редовни интервали. В случай на крикове за бутилки, не забравяйте периодично да смазвате резбата на удължителния винт.

Отстраняване

Асансьорът се спуска под товар	Асансьорът не повдига товара	Асансьорът не повдига товара на пълна височина	Помпата пружини при повдигане	Асансьорът не се спуска напълно	Изтичане на масло изпод щепсела
	X	X	X			Маслото на крика може да свърши. Попълнете недостига на масло.
	X	X	X	X		Аерирана хидравлична система. Обезвъздушете хидравличната система
					X	Възможно е да има твърде много масло в крика. Отстранете изпишното масло
X	X					Възможност за незатваряне на клапани. Няколко пъти без повдигане на товара, след което спуснете повдигащото рамо.
				X		Възвратната пружина е повредена. Без смазване на движещи се части. Деформирани компоненти на задвижването на рамото.
X	X					Освобождаващит клапан не е затворен. Затворете освобождаващия клапан.

Работа с износени компоненти на повдигача

Отработените масла и/или смазочни материали трябва да бъдат занесени в специализиран пункт, който се занимава с изхвърлянето на този вид отпадъци.

Използваните стоманени части не представляват заплаха за околната среда и трябва да се отнасят в заводи за третиране на отпадъци от черни метали.
