РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AR24BXHQASIN SAMSUNG

• Благодарим Ви, че закупихте този климатик Samsung.

• Преди изпозване на това тяло, моля прочетете внимателно това упътване и запазете за възможни въпроси, които биха възникнали в бъдеще.Съдържание Мерки за Безопасност ……………………………………………… 03 Наръчник на Потребителя Функции и спецификации на телата ……………………………… 07

1. Дисплей на вътрешното тяло …………………………………………………………………………… 07

Техническа Поддръжка и Експлоатация ………………………… 11 Отстраняване на Проблемите ……………………………………… 13Инсталационно Упътване Аксесоари ……………………………………………………………… 16 Накратко за инсталацията - вътрешно тяло …………………… 17 Части на Тялото ……………………………………………………… 18 Монтаж на Вътрешното Тяло ……………………………………… 19

1. Изберете място на инсталацията …………………………………………………………………………19

2. Прикрепете монтажната планка към стената ……………………………………………………………19

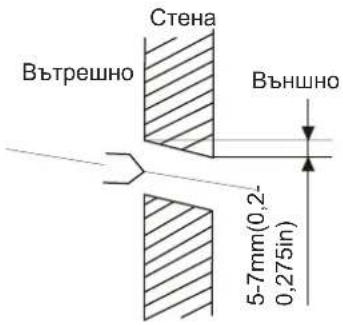

3. Пробийте отвор за стена за свързващите тръби ………………………………………………………20

6. Свържете сигналния и захранващ кабели ………………………………………………………………22

7. Изолирайте тръбите и кабелите …………………………………………………………………………23

8. Поставете вътрешното тяло ………………………………………………………………………………24

Инсталация на Външното Тяло …………………………………… 25

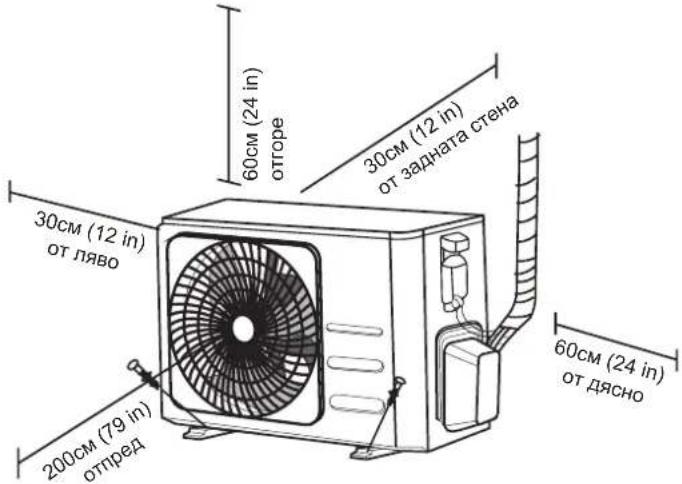

1. Изберете място на инсталацията …………………………………………………………………………25

4. Свържете сигналния и захранващ кабели ………………………………………………………………28

Свързване на Фреоновите Тръби ………………………………… 29 A. Обърнете внимание на Дължината на Тръбите ………………………………………………………29 B. Инструкции за свързването - Фреонови тръби …………………………………………………………29

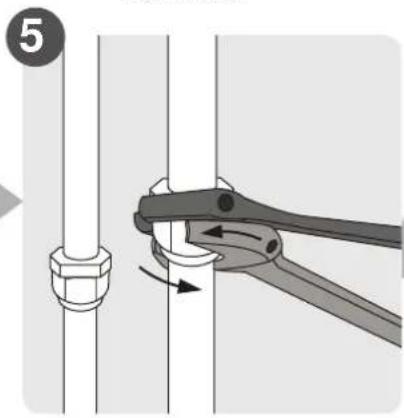

3. Разширете краищата на тръбите ………………………………………………………………………30

4. Свържете тръбите …………………………………………………………………………………………30

Въздушна Херметизация …………………………………………… 32

1. Инструкции за Херметизация ………………………………………………………………………………32

2. Обърнете внимание на Зареждането с Фреон …………………………………………………………33

Безопасност Мерки за Безопасност Прочетете Мерките За Сигурност Преди Инсталация. Неправилна инсталация в следствие на игнориране на упътването, може да доведе до сериозни проблеми и наранявания. Сериозността от потенциални щети и наранявания може да се приеме като

ПРЕДУПРЕЖДЕНИЯ Този символ показва възможността от персонални наранявания или загуба на живот.

Този символ показва възможността от повреда на имуществото или сериозни последствия. ПРЕДУПРЕЖДЕНИЯ Този уред може да се използва от деца на възраст от 8 години нагоре и лица с намалени физически, сетивни или умствени способности или липса на опит и познания, ако те са били подложени на надзор или инструктирани относно използването на уреда по безопасен начин и разбират възможните опасности. Деца не трябва да играят с уреда. Почистването и поддръжката от страна на потребителя не трябва да се извършват от деца, оставени без наблюдение (за страните в ЕС). Този уред не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или психически способности или липса на опит и познания, освен ако не са били подложени на надзор или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност. Децата трябва да бъдат подлагани на надзор, за да се гарантира, че няма да играят с уреда. ПРЕДУПРЕЖДЕНИЯ ПРИ УПОТРЕБА НА ПРОДУКТА ● При поява на проблемна ситуация (като миризма на изгоряло), незабавно изключете тялото и изключете захранването. Свържете се с вашият доставчик относно инструкции за предотвратяване на токови удари, пожари и наранявания.

вкарвайте пръсти, клечки и други обекти във въздушните отвори. Това може да предизвика нараняване, защото вентилаторът се върти с голяма скорост.

използвайте леснозапалими предмети като спрей за коса, лак или бои в близост до тялото. Това може да предизвика пожар или горене.

използвайте климатика на места в блзист до запалителни газове. Отделянето на газове в близост до тялото може да предивика експлозия.

използвайте климатика си в мокро помещение, като например баня или перално помещение. Прекаленото излагане на вода може да доведе до късо съединение на електрическите компоненти.

излагайте тялото си продължително време на студена струя на климатика.

позволявайте на децата да играят с климатика. Децата трябва винаги да бъдат наблюдавани, когато са около уреда. ● Ако климатикът се използва заедно с горелки или други отоплителни устройства, проветрете напълно помещението за да избегнете липса на кислород. ● Високо препоръчано е в определени места като кухни, сървърни помещения и др. , да се използват специално проектирани климатични тела. ПРЕДУПРЕЖДЕНИЯ ЗА ПОДДРЪЖКА И ПОЧИСТВАНЕ ● Спрете устройството и изключете захранването преди почистване. Не спазвайки упътването може да предизвика токов удар.

използвайте големи количества вода за почистване на климатика.

използвайте леснозапалими почистващи препарати върху климатика. Съдържението на леснозапалимите почистващи препарати може да предизвика пожар или деформация.4

● Изключете захранването на климатика ако няма да го ползвате дълго време. ● Спрете и изключете захранването на тялото по време на буря. ● Уверете се че водната кондензация може да изтича далеч от тялото. ● Не използвайте климатика с мокри ръце. Това може да предизвика токов удар. ● Не използвайте устройството за различна цел от тази за която е предназначено. ● Не се катерете и не поставяйте обекти върху външното тяло. ● Не позволявайте климатикът да работи продължително времена отворени врати или ако влажността на въздуха е висока. ЕЛЕКТРИЧЕСКИ ПРЕДУПРЕЖДЕНИЯ ● Използвайте само специален захранващ кабел. Ако захранващия кабел е повреден, той трябва да бъде сменен от производителя, негов сервизен служител или квалифициран персонал за да се избегнат рискове. ● Пезете щепсела чист. Отстранете всякакъв прах или замърсяване по и около щепсела. Замърсени щепсели могат да предизвикат пожар или токов удар. ● Не дърпайте кабела за да изключите тялото. Хванете щепсела и внимателно го изключете от контакта. Дърпайки директно за кабела би го повредило, след което може да последва токов удар. ● Не променяйте дължината на захранващия кабел и не използвайте разклонители за включване на тялото. ● Не споделяйте един контакт с други устройства. Неправилно или неправилно захранване може да доведе до токов удар. ● Продуктът трябва да бъде заземен както следва по време на инсталацията, или е възможно да се получи токов удар. ● За всякаква електрически работи се придържайте към локалните или национални стандарти, изисквания и Инсталационното упътване. Свързвайте кабелите здраво, или ги пристягайте със скоби за да се предотврати влияние на външни сили или повреда в клемата. Неправилно свързване може да се пренагрее и да предизвика пожар или шок. Електрическите връзки трябва да се правят съгласно Диаграмата за Свързване, залепена се на вътрешното и външното тела. ● Всички окабелявания трябва да са както трябва за да се подсигури напълно затваряне на контролната кутия. Ако капака на контролната кутия не е затворен както следва, е възможна корозия или нагрядане на връзките, запалване или токов удар. ● При свързване на захранването към неподвижен източник, или многополюсно разединително устройство с поне 3 mm дупки във всички полюси и теч на ток , който може е над 10mA, устройството за остатъчен ток (RCD) с номинален остатъчен ток не повече от 30 mA, прекъсването трябва да бъде включено в стационарен контакт в съответствие с правилата за окабеляване.5

1. Инсталацията може да бъде извършена от ауторизиран доставчик или специалист.

Неправилна инсталация може да предизвика воден теч, токов удар или пожар.

2. Инсталирането трябва да се извърши в съответствие с инструкциите за монтаж.

Неправилната инсталация може да причини изтичане на вода, токов удар или пожар. (В Северна Америка, инсталацията трябва да се извършва според изискванията на NEC и CEC, единствено от авторизиран персонал.

3. Свържете се с авторизиран сервизен техник относно ремонт или поддръжка на това тяло.

Това устройство трябва да бъде инсталирано съгласно националните изисквания за окабеляване.

4. Използвайте единствено аксесуари, части, или специални части които са в комплекта за

инсталация. Използвайки неоригинални или нестандартни части може да доведе до воден теч, токов удар, пожар или може да предизвика падане на тялото.

5. Инсталирайте тялото на място, което може да издържи теглото му. Ако избраното място

не може да издържи теглото на устройството, или инсталацията не е извършена правилно, устройството може да падне, причинявайки сериозни наранявания и повреди.

6. Монтирайте тръбите спрямо инструкциите в това упътване. Неправилно свързване може да

предизвика щети на вашия дом и имущество.

7. За тела които имат допълнителен електронен отоплител, молим

инсталирайте тялото на разстояние 1 метър (3 фута) от каквито и да е запалими материали.

инсталирайте тялото на място, в близост до течове на леснозапалими газове. Ако около устройството се натрупа запалим газ, той може да причини пожар.

9. Не включвайте захранването, докато не сте свършили с работата.

10. При местене или деинсталация на климатика, моля консултирайте се със сервизни техници

относто отсвързването и деинсталацията на тялото.

11. Как да инсталирате и поддържате устройството моля, прочетете подробната информацията

в разделите "монтаж на вътрешното тяло" и "монтаж на външното тяло". ОБЪРНЕТЕ ВНИМАНИЕ НА СПЕЦИФИКИТЕ НА ПРЕДПАЗИТЕЛИТЕ Платката на климатика (PCB) е проектирата с предпазител за да осигури допълнителна защита. Спецификациите на предпазителя се отпечатват върху платката, като например: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC и т.н.

За тела работещи с фреон R32 или R290, може да се използва единствено керамичен анти - взривен предпазител. Обърнете Внимание на Флуорираните Газове ( Не подходящи за тела използващи Фреон R290 )

1. Това климатично тяло съдържа флуорирани парникови газове. За повече и подробна

информация за вида на газа и количеството, моля вижте съответния етикет на самото тяло или „Наръчник на потребителя -продуктово описание“ в кутията на външното тяло. (Само продукти от ЕС).

2. Монтажът, сервизът, поддръжката и ремонтът на това устройство трябва да се извършват

от сертифициран техник.

3. Деинсталирането и рециклирането на продукта трябва да се извършва от сертифициран

4. За оборудване, в което се съдържат 5 тона CO

еквивалент или повече, но по-малко от 50 тона CO

еквивалент, ако системата има инсталирано устройство за откриване на течове, то трябва да се проверява за течове най-рядко веднъжна 24 месеца.

5. Когато тялото е проверено за течове, силно се препоръчва да записвате проверките, които

Безопасност ПРЕДУПРЕЖДЕНИЯ при употребата на фреон R32/R290 ● Когато се използва запалим хладилен агент(фреон), устройството трябва да се съхранява в добре проветрено помещение, където размерът на помещението съответства на площта , както е указано в упътванията. За моделите работещи с фреон R32: Устройството трябва да е инсталирано, съхранявано или използвано в помещение по - голямо от 4m

За моделите с хладилен агент R290, уредът трябва да бъде монтиран, използван и съхраняван в помещения с подова площ, по-голяма от: <=9000Btu/h единици: 13m

>9000Btu/h и<=12000Btu/h единици: 17m

>12000Btu/h и<=18000Btu/h единици: 26m

● Разклонители за многократна употреба разтопени дупки не се допускат за употреба на

(Стандартни изисквания EN). ● Разклонителите, които се използват на закрито, трябва да имат коефицент не по-голям от 3g/ година при максимално допустимото налягане от 25%. Когато разклонителите се използват на открито, пломбираните части трябва да се заменят с нови. Когато се използват на открито, разтопените части трябва да се сменят преди употреба. (Стандартни изисквания UL) ● Когато разклонителите се използват на открито, пломбираните части трябва да се заменят с нови. Когато се използват на открито, разтопените части трябва да се сменят преди уп

(Стандартни изисквания IEC) ● Механичните конектори, използвани на закрито, трябва да съответстват на ISO 14903. Правилно изхвърляне на този продукт (Отпадъци от електрическо и електронно оборудване) (Приложимо в държави със системи за избирателно събиране) Тази маркировка върху продукта, аксесуарите или литературата към тях, показва, че продукта и неговите електронни аксесуари (напр. Зарядно, слушалки, USB кабел) не трябва да се смесват с други отпадъци след приключването на работа и изхвърлянето им. За да се предотврати възможна вреда за околната среда или човешкото здраве в следствие на безразборно и нерадзелно изхвърляне, моля отделете тези елементи от другите видове отпадъци и ги рециклирайте отговорно, за да осигурите пълноценното повторно използване на ресурсите. Домакинствата, употребяващи продукта трябва да се свържат или с търговеца на дребно от който са закупили този продукт, или с местната община, за подробности за това къде и как могат да предадат тези продукти за екологичното им и безопасно рециклиране. Бизнес потребителите трябва да се свържат с техния доставчик и да проверят условията в договора, подписан при покупк ата. Този продукт и неговите електронни аксесуари не трябва да се смесва с други битови отпадъци при изхвърляне. Правилно изхвърляне на батериите в този продукт. Тази маркировка на батериите, упътването или опоковката, показва че батериите в този продукт не трябва да се изхвърлят в други битови отпадъци след края на използването им. Химическите символи Hg, Cd или Pb означават, че батериите съдържат живак, кадмий или олово надвишаващи референтните нива в Директива на ЕО от 2006/66.7 Функции и Спецификации на Телата Функции и Спецификации на Телата Дисплей на вътрешното тяло

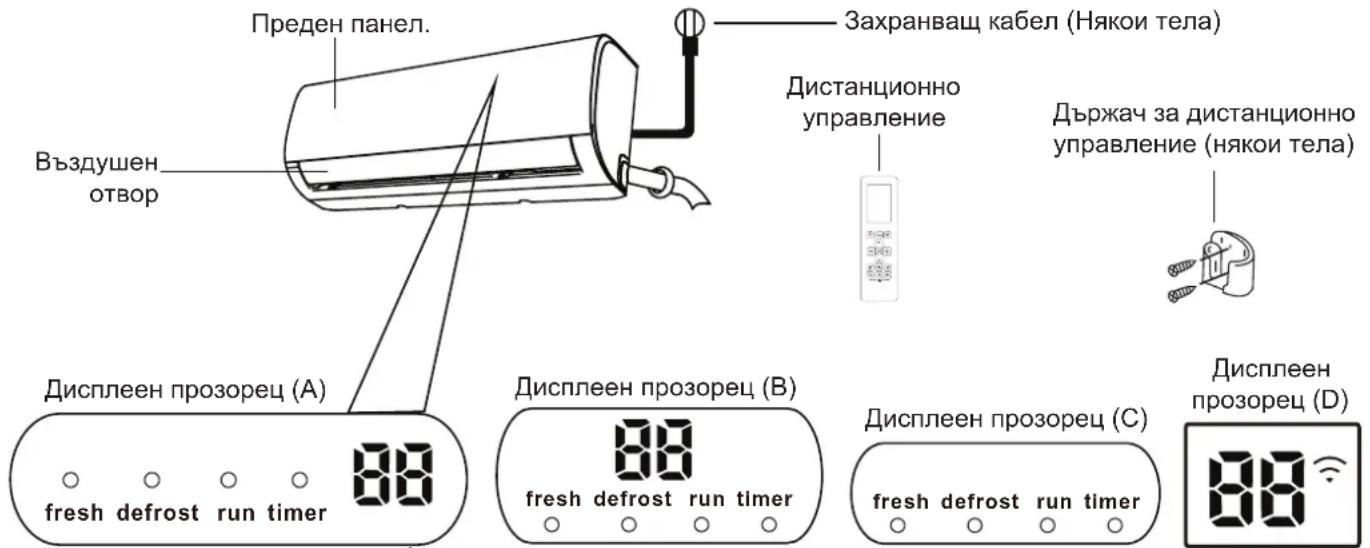

Различните модели имат различен преден панел и прозорец за дисплей. Не всички индикатори, описани по -долу са активни за климатикът, който сте закупили. Моля проверете дисплея на вътрешното тяло което сте закупили. Илюстрациите в това упътване/наръчник са с цел разяснение. Възможно е формата на вашето вътрешно тяло да е различна. Действителната форма преобладава. fresh defrost run timer fresh defrost run timer fresh defrost run timer Преден панел. Захранващ кабел (Някои тела) Дистанционно

Дисплеен прозорец (А) Дисплеен прозорец (В) Дисплеен прозорец (С)

прозорец (D) Държач за дистанционно управление (някои тела)

“fresh” когато функцията Свежест и UV-C лампа (ако има) е активирана (за някои

“deforst” когато функцията за размразяване е активирана.

run ” когато тялото е включено.

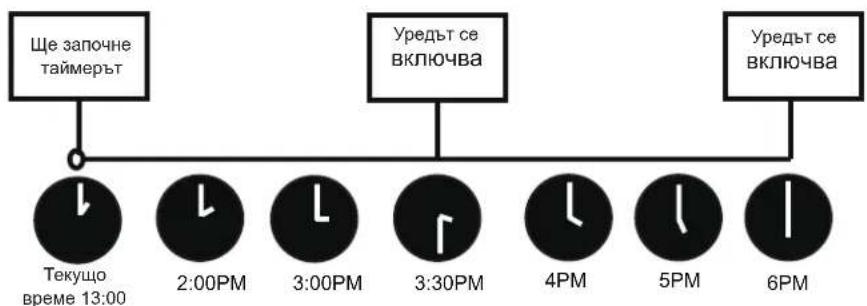

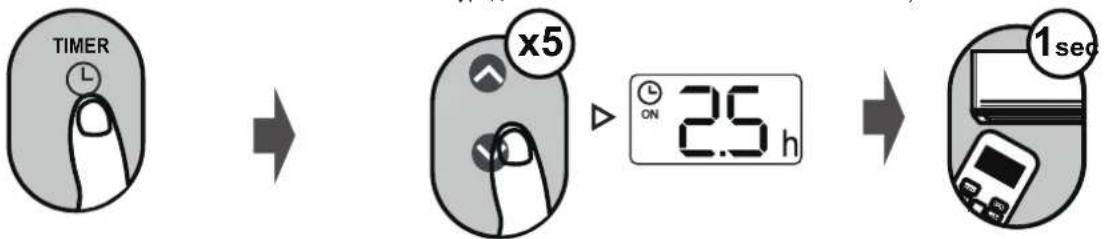

timer ” когато ТАЙМЕРА е нагласен.

” когато Настройките за Wi- са активирани (някои тела) “ ” Показва температурата, оперативни грешки и грешни кодове: Когато ECOфункцията (за някои модели) е активирана, “ ” свети постепенно едно по едно като -- -- -- настроена температура -- ...... на интервал от една секунда. “ “ за 3 секунди, когато: ● TIMER ON(ВКЛЮЧЕН ТАЙМЕР) е нагласен (ако тялото е OFF(ИЗКЛ), “ ” астава, когато е нагласено TIMER ON(ВКЛЮЧЕН ТАЙМЕР)) ● Функцията FRESH (СВЕЖЕСТ), UV-C lamp (UV-C лампа), SWING (ЛЮЛЕЕНЕ), TURBO (ТУРБО) или SILENCE (ТИШИНА) е включена “ “ за 3 секунди, когато: ● TIMER OFF(ИЗКЛЮЧЕН ТАЙМЕР) е избран ● Функцията FRESH (СВЕЖЕСТ), UV-C lamp (UV-C лампа), SWING (ЛЮЛЕЕНЕ), TURBO (ТУРБО) или SILENCE (ТИШИНА) е изключена “ ” когато е активирана опцията анти- студена струя “ ” когато размразява (охлаждащи и отоплителни тела) “ ” когато тялото се самопочиства (някои тела) ” ” когато 8°C функция за затопляне е включена (за някои модели)

Температура на работа Когато вашият климатик се използва извън следните температурни граници, някои функции за защита на безопасността могат да се самозадействтн и да причинят деактивирането на устройството. Инверторни Сприт Модели

Когато външната температура е под 0°C (32°F), силно препоръчваме да държите устройството постоянно включено, за да се осигури безпроблемна работа на устройството.

18°C-43°C (64°F-109°F) 18°C-52°C (64°F-126°F) (За някои пропически модели) 18°C-52°C (64°F-126°F) (За някои пропически

Ако относителната влажност в помещението е под 80% Ако климатикът работи над този коефицент, по повърхността на климатика може да се появи конденз. Моля, задайте максимален ъгъл на струята на вертикалния въздушен отвор (вертикално към пода) и задайте режим на струята HIGH fan(СИЛНО). За да оптимизирате ефективността на вашето тяло, правете следното: ● Дръжте вратите и прозорците затворени ● Намалете енерго-потреблението използвайки функциите TIMER ON(ВКЛЮЧЕН ТАЙМЕР) и TIMER OFF(ИЗКЛЮЧЕН ТАЙМЕР). ● Не блокирайте въздушните изходи и входове. ● Редовно проверявайте и почиствайте филтрите.9

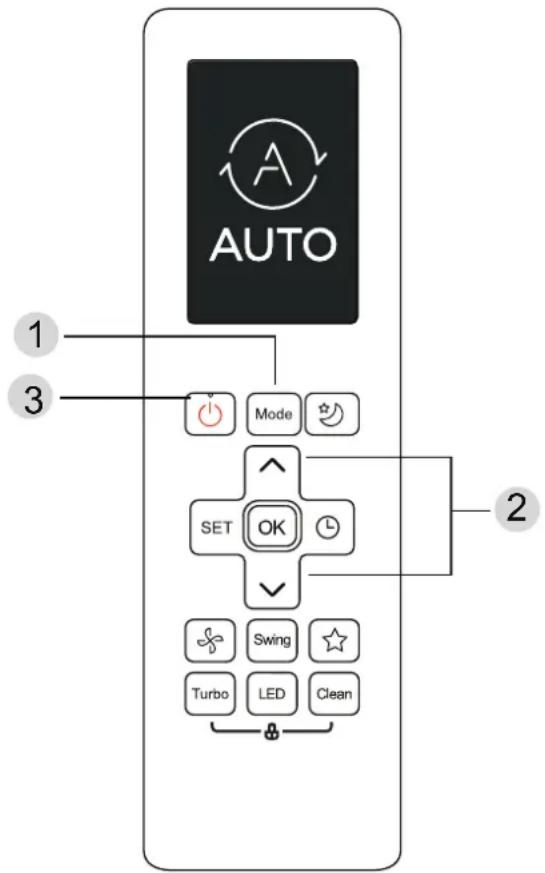

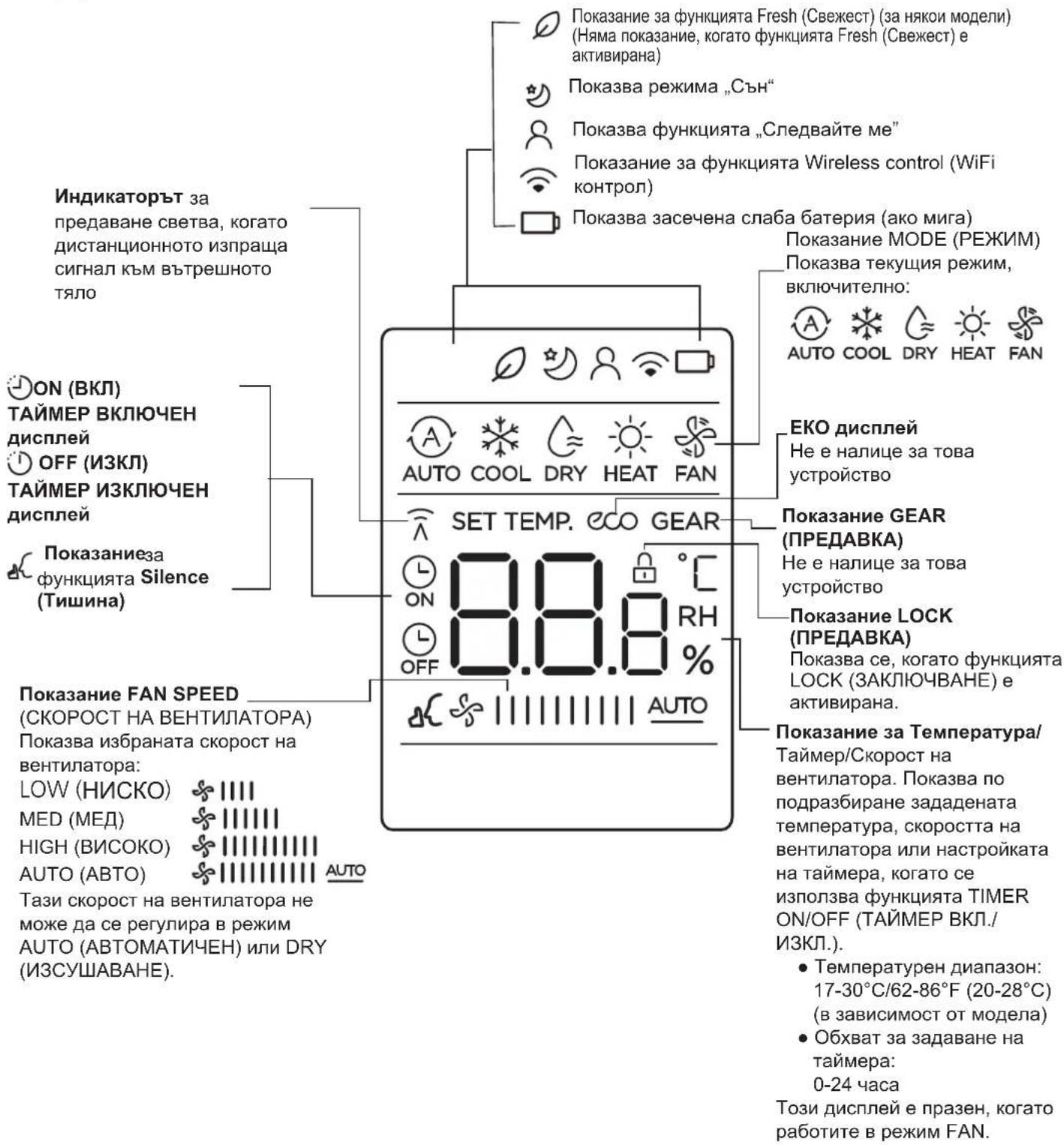

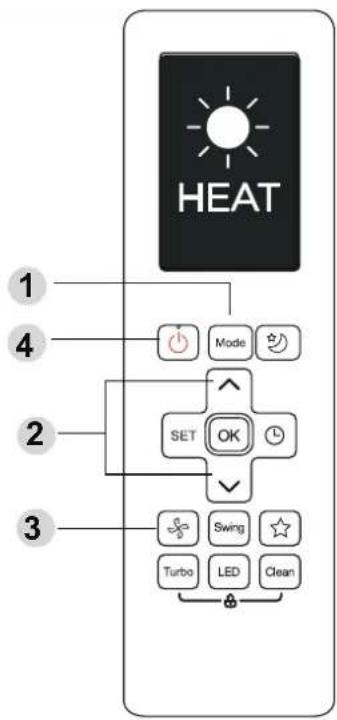

Упътването за използване на дистанционното с инфрачервен порт не е включено в опаковката. Не всички функции са достъпни за климатиците, моля проверете дисплея на вътрешното тяло и дистанционното на тялото което сте закупили. Други характеристики

Авто-рестарт (за някои модели) При изгубване на захранването, устройството ще се рестартира със настройки по приоритет веднага когато му се подаде захранване отново.

Анти-мухъл (за някои модели) Когато сменяте между режимите COOL(КУУЛ), AUTO (Авто) (COOL(КУУЛ)) или DRY (СУХ) Pежим, климатикът продължава да работи на ниски параметри за да изсуши конденза и да предотврати появата на мухъл.

Безжичен контрол (за някои модели) Wi- управлението ви позволява да контролирате вашия климатик използвайки мобилният си телефон и безжичен

Свързването с USB устройства, преместването или поддръжката трябва да се извършва от професионални служители.

Ъглова памет на отвора (само някои

Когато включвате тялото, въздушния отвор aвтоматично ще си възстанови ъгъла по подразбиране.

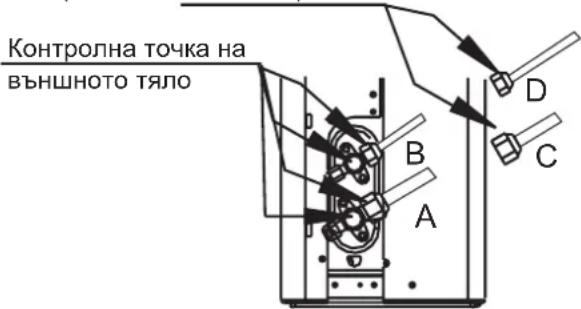

Откриване на фреонов теч (някои

Вътрешното тяло ще покаже aвтоматично на дисплея “EC” или “EL0C”или ще светне ЛЕД (самото тяло) когато засече теч на

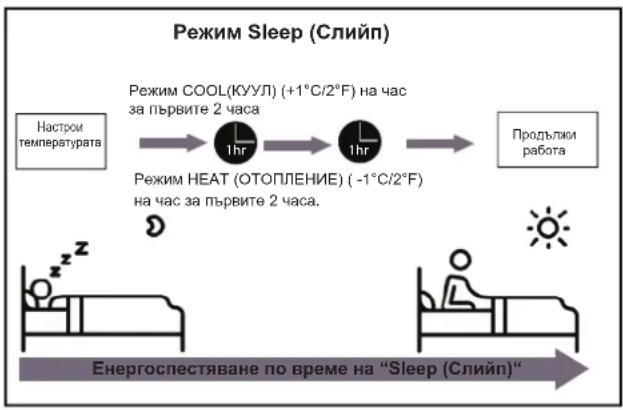

Режим Sleep (Слийп) употребата на енергия докато SLEEP (СЛИЙП) (и не се нужд,аете от същите температурни настройки, за да останете удобни). Тази функция може да се активира само от дистанционно. Функцията Sleep (Слийп) не е активна в режимите FAN (ВЕНТИЛАТОР) или DRY (СУХ). Натиснете бутона Sleep (Слийп) когато сте готови за сън. Когато е в режим COOL(КУУЛ), тялото ще повиши температурата с 1°C (2°F) след 1 час, след което ще я повиши с още 1°C (2°F) след още час. Когато е в режим ОТОПЛЕНИЕ, тялото ще намали температурата с 1°C (2°F) след 1 час, и ще я намали с още 1°C (2°F) след още един час. Опцията Sleep (Слийп) ще спре климатика след 8 часа и системата ще продължи да работи както е била оставена. 1hr 1hr Режим HEAT (ОТОПЛЕНИЕ) ( -1°C/2°F) на час за първите 2 часа. Режим Sleep (Слийп) Енергоспестяване по време на “Sleep (Слийп)“Настрои температуратаПродължи работаPежим COOL(КУУЛ) (+1°C/2°F) на час за първите 2 часа10

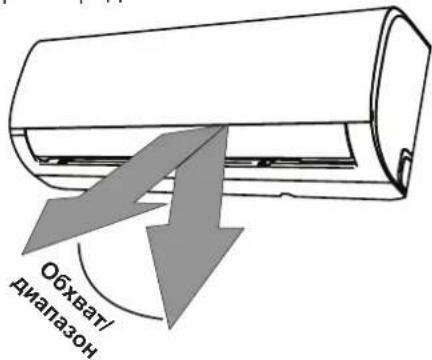

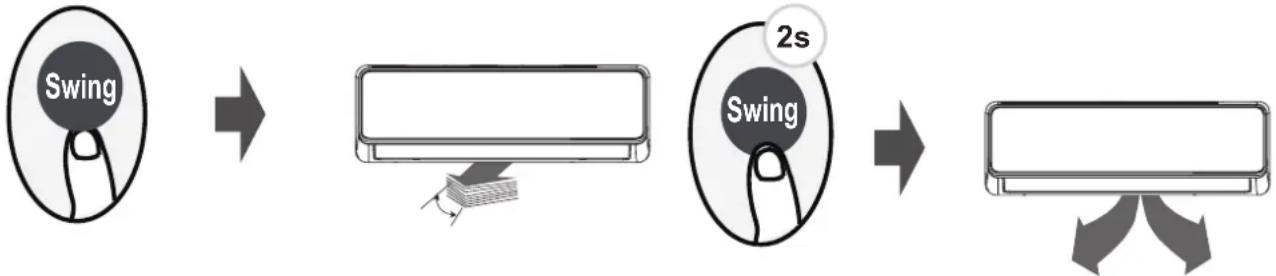

Настройка на ъгъла на струята Настройка на вертикалната струя на вентилатора Докато устройството е включено, използвайте

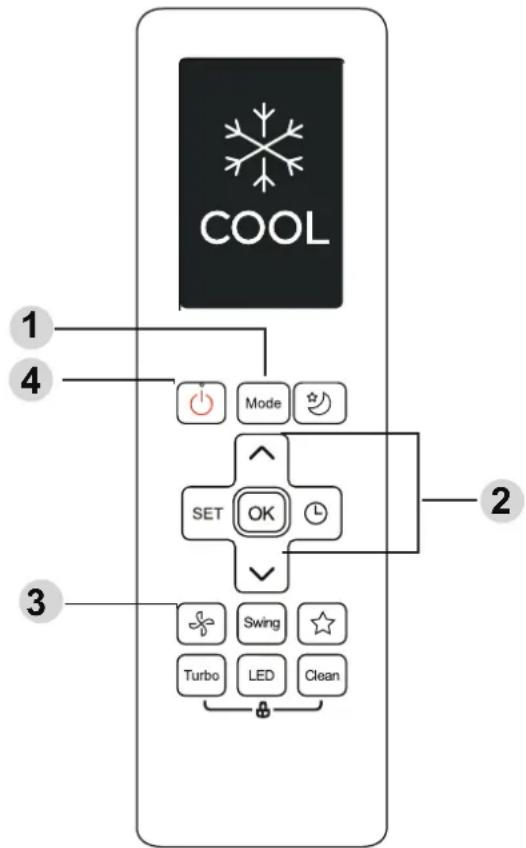

SWING (СУИНГ) / DIRECT (ДИРЕКТ) на дистанционното, за да зададете посоката (вертикалния ъгъл) на въздушния поток. Моля за повече детайли използвайте Упътване за дистанционното управление ОБЪРНЕТЕ ВНИМАНИЕ НА ЪГЪЛА НА ВЪЗДУШНАТА СТРУЯ Когато използвате режими COOL(КУУЛ) и DRY (СУХ), не настройвайте струята твърде вертикално за дълъг период от време. Това може да доведе до кондензация при лопатката, която може да капе върху пода ви или обзавеждането. Когато използвате режим COOL(КУУЛ) или HEAT(ОТОПЛЕНИЕ), настройката на струята под твърде вертикален ъгъл може да намали производителността на устройството поради ограничения въздушен поток.

Съгласно изискванията за относителни стандарти, моля, настройте жалузите за вертикална струя на въздуха до максималния им ъгъл при тест за капацитет на отопление. Настройка на хоризонталния ъгъл на въздушната струя. Хоризонталния ъгъл на струята трябва да бъде настроен ръчно. Хванете дефлекторната пластмаса (вижте

) и я регулирайте ръчно в предпочитаната посока. При някои модели, хоризонталния ъгъл на струята може да се настрои с дистанционното. Моля придържайте се към Упътването на Дистанционното управление. Ръчна настройка (Без дистанционно)

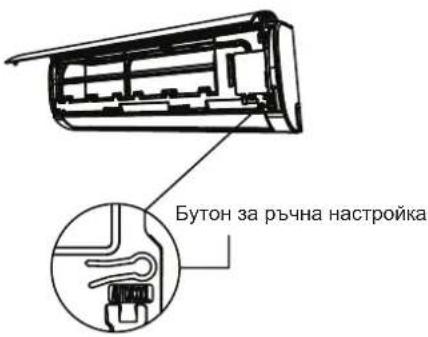

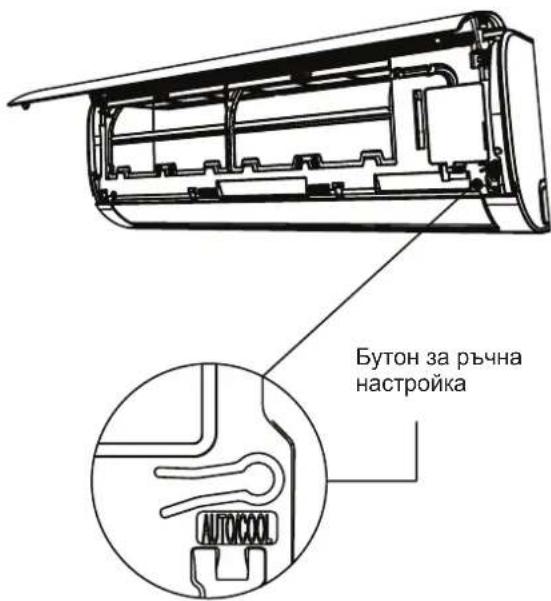

Ръчният бутон е предназначен единствено за проба и извънрни ситуации. Моля не използвайте тази функция освен ако не сте изгубили дистанционното или е наистина необходимо. За възстановяване на действие, използвайте дистанционното да активирате тялото. Тялото трябва да се изключи преди да започне ръчното настройване. За да управлявате вашето тяло ръчно:

1. Отворете предния панел на вътрешното тяло.

един път, за да активирате режим FORCED AUTO(ФОРСТ АВТО).

трети път за да изключите тялото.

6. Затворете предния панел.

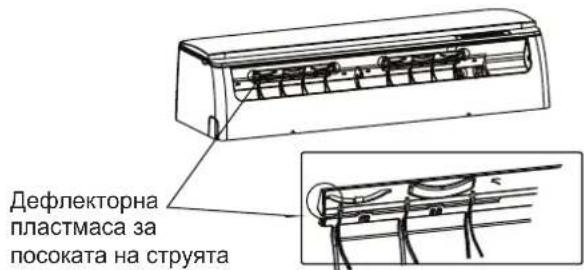

Не местете пластмасата за посока на струята с ръка. Това ще причини неконтролируемостта и. Ако това се случи, моля изключете тялото и спрете извадете захранването за няколко секунди, след което рестартирайте тялото. Това ще нулира въздушния отвор

Не слагайте пръстите си в или в близост до отвора, или от долна страна на тялото. Високоскоростния вентилатор вътре в тялото може да предизвика наранявания. Бутон за ръчна

Поддръжка и Експлоатация Техническа Поддръжка и Експлоатация Почистване на Вътрешното Тяло ПРЕДИ ПОЧИСТВАНЕ ИЛИ ПРОФИЛАКТИКА ВИНАГИ ИЗКЛЮЧВАЙТЕ КЛИМАТИКА И СПИРАЙТЕ ЗАХРАНВАНЕТО ПРЕДИ ПОЧИСТВАНЕ ИЛИ ПРОФИЛАКТИКА.

Използвайте само мек, сух парцал за почистване на тялото. Ако устройството е силно замърсено, можете да използвате парцал, напоен с топла вода, за да го избършете хубаво.

използвайте химикали или химически обработени кърпи за почистване на устройството

използвайте бензол, разредители за боя, полиращи прахове или други подобни разтворители за почистване на устройството. Те могат да доведат до напукване или деформация на пластмасовата повърхност.

използвайте вода с температура повече от 40°C (104°F) за почистване на предния панел. Това може да причини деформация или загуба на цвета на панела. Почистете Вашия Въздушен Филтър Замърсен климатикът може да намали ефективността си на охлаждане на вашето помещение, а също така може да бъде нездравословен. Бъдете сигурни, че чистите филтъра веднъж на 2 седмици.

1. Вдигнете предния панел на вътрешния

2. Първо натиснете края на филтъра, за да

разхлабите обтегача, повдигнете го и след това издърпайте към себе си.

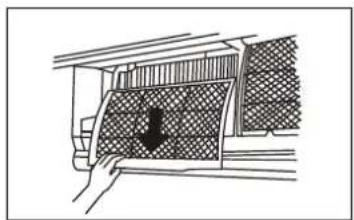

3. Сега издърпайте филтъра.

4. Ако вашият филтър има малък

ароматизиращ филтър, откачете го от главния филтър. Почистете ароматизиращия филтър с прахосмукачка.

5. Почистете главния филтър с топла

сапунена вода. Използвайте мек почистващ

6. Изплакнете филтъра с чиста вода, след

което изтръскайте излишната вода.

7. Изсушете на хладно, сухо място и не го

излагайте на пряка слънчева светлина.

8. След като изсъхне, закачете

ароматизиращия филтър на главния филтър, след което ги плъзнете отново в вътрешното тяло.

9. Затворете горния панел на вътрешното

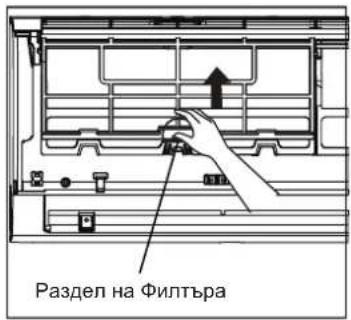

Раздел на Филтъра Откачете ароматизиращият филтър от задната страна на главния филтър (някои модели)

Не пипайте ароматизиращият филтър (течността) най малко 10 минути след изключването на тялото.12

Поддръжка и Експлоатация

● Преди смяната на филтъра или почистване ● Когато премахнете филтъра, не пипайте металните части в тялото. Металните остри части могат да ви порежат. ● Не използвайте вода за почистване на вътрешността на тялото. Това може да унищожи изолацията и да предизвика токов удар. ● По време на сушенето, не излагайте филтъра на директна слънчева светлина. Това може да свие филтъра. Съвети относно въздушния филтър

Съвети за почистване на въздушния

След 240 часа употреба, на прозореца на дисплея на вътрешното тяло ще започне дамига „CL“. Това е известие да почистите филтъра на климатика. След 15 сек., това известие ще изчезне от дисплея. За да нулирате известието, натиснете бутона LED (ЛЕД) на вашето дистанционно 4 пъти, или натиснете бутона MANUAL CONTROL

КОНТРОЛ) 3 пъти. Ако не нулирате известието, индикаторът "CL" ще свети отново, когато рестартирате тялото. Известие за подмяна на въздушния филтър След 2,880 часа използване, дисплея на вътрешното тяло ще изпише “nF.” Това е известие за смяна на вашият филтър. След 15 сек., това известие ще изчезне от дисплея. За да нулирате известието, натиснете бутона LED (ЛЕД) на вашето дистанционно 4 пъти, или натиснете бутона MANUAL CONTROL

КОНТРОЛ) 3 пъти. Ако не сте нулирали известието, индикатора “nF” ще светне отново, когато рестартирате климатика.

● Всяка поддръжка и почистване на външното тяло трябва да се извършва от оторизиран търговец или лицензиран доставчик на услуги. ● Ремонтът на единица трябва да се извърши от оторизиран служител или лицензиран доставчик на услуги. Поддръжка - Дълъг Период на Неизползване. Ако няма да използвате климатика си за продължителен период от време, направете

Изключете тялото и спрете захранването. Включете функцията FAN (ВЕНТИЛАТОР), докато тялото изсъхне напълно Идвадете батериите от дистанционното. Поддръжка - Сезонова Инспекция След дълъг период на неползване, или преди периоди на често ползване, направете

Проверете за повредени кабели Проверете за течове Почистете всички

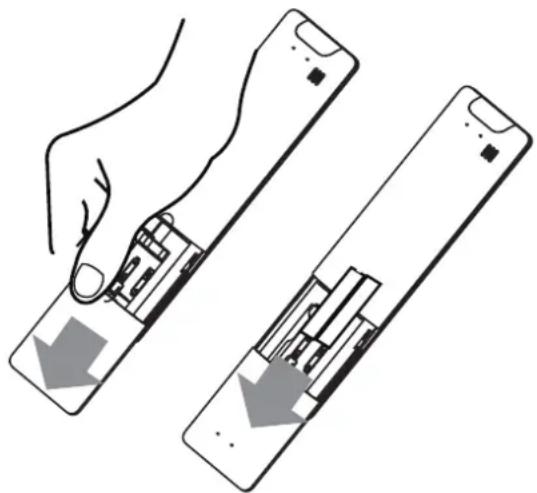

Сменете батериите Уверете се, че нищо не блокира въздушните отвори и изходи.13 Отстраняване на

Отстраняване на Проблемите МЕРКИ ЗА БЕЗОПАСНОСТ Ако се случи едно от горепоспоменатите, незабавно изключете вашето климатично тяло! ● Захранващият кабел е повреден, или има прегряване ● Усещате миризма на горяло ● Тялото издава силни или странни звуци ● Често се задейства предпазителя на захранването или прекъсвача изключва ● Вода или други обекти падат върху или в тялото Не ОПИТВАЙТЕ ДА ПОПРАВЯТЕ ТОВА САМИ! НЕЗАБАВНО СЕ СВЪРЖЕТЕ СЪС СЕРВИЗЕН ДОСТАВЧИК! Често Срещани Проблеми Следните проблеми не са неизправности и в повечето случаи не изискват ремонт. Проблем Възможна Причина Уредът не се включва, когато натиснете бутона ON/OFF (ВКЛ/

Тялото има 3 минутна защитна опция, която предпазвя тялото от претоварване. Тялото не може да бъде рестартирано в рамките на 3 мин. От както е изключено. Тялото сменя от режим COOL(КУУЛ) / HEAT(ОТОПЛЕНИЕ) на режим FAN (ВЕНТИЛАТОР) Тялото може да си самопромени настройките за да предотврати появяването на лед. Когато температурата се повиши, тялото ще започне да работи в преди избрания режим. Настроената температура е достигната, тогава климатикът изключва компресора. Тялото ще продължи да работи, когато температурата започне да се движи отново. Външното тяло изпуска нещо като бял

Във влажните региони, голямата разлика в температурата между въздуха в помещението и кондиционирания въздух може да причини бяла мъгла. И вътрешното и външното тяло изпускат нещо като

Когато тялото се рестартира в режим HEAT(ОТОПЛЕНИЕ) след размразяване, може да се отдели бял газ поради влагата, генерирана от процеса на размразяване. Вътрешното тяло

Може да се появи въздушен звук, когато пластмасата за настройка на струята върне позицията си. Може да се появи скърцащ звук след включване на устройството в режим HEAT(ОТОПЛЕНИЕ), поради разширяване и свиване на пластмасовите части

И вътрешното и външното тяло шумят. Може да се появи леко съскащ звук по време на работа: Това е нормално и се причинява от фреона, преминаващ през вътрешното и външното тела. Слаб съскащ звук когато се пуска, спира или когато размразява: Този звук е нормален и се дължи на фреона, който спира или сменя посоката си. Скърцащ звук: Нормалното разширение и свиване на пластмасови и метални елементи, причинено от температурни промени по време на работата може да предизвика скърцащи шумове.14 Отстраняване на

Проблем Възможна Причина Външното тяло шуми Тялото издава различни звуци, в зависимост от моментия режим. Вътрешното или външното тяло отделят прах. Тялото може да събира прах в период да неупотреба, който ще бъде изхвърлен когато се включи. Това може да се предотврати, покривайки тялото пред времето та неупотреба. Тялото изпуска лоша

Уредът може да абсорбира миризми от средата където се намира (като мебели, готвене, цигари и т.н.), които ще се усетят по време на работа. Филтрите на тялото са плесенясали и трябва да се почистят. Вентилатора на външното тяло не работи По време на работа, вентилатора е програмиран да оптимизира ефективността на продукта. Работи нестабилно, непредсказуемо или тялото не реагира Смущенията от антените на мобилните оператори и дистанционните усилватели могат да доведат до неизправност на тялото. В такъв случай, опитайте следното: ● Изключете захранването, и включете отново. ● Натиснете бутона ON/OFF (ВКЛ/ИЗКЛ). на дистанционното управление, за да рестартирате действието.

Ако проблемът продължава, свържете се с локален доставчик или най- близкия сервизен център. Дайте им подробно описание на проблема на устройството, както и вашия модел. Отстраняване на Проблемите Ако възникнат проблеми, моля проверете следните , преди да се свържете с ремонтната

Проблем Възможна Причина Решение Не Добро Охлаждане Настроената температура може да бъде по-висока от температурата в помещението Намалете настроената температура Топлообменникът на вътрешното или външното тяло е замърсен Почистете засегнатия топлообменник Въздушният филтър е замърсен Извадете филтъра и го почистете съгласно инструкциите Въздушният вход или изход на всяко тяло са блокирани Изключете устройството, отстранете пречката и го включете отново Вратите и прозорците са отворени Уверете се, че по време на работа на устройството всички врати и прозорци са затворени Слънчевите лъчи генерират излишна

Затворете прозорците и пердетата по време на силна топлина или ярко слънцегреене. Твърде много източници на топлина в помещението (хора, компютри, електроника и други) Намалете броя на източниците на

Ниско количество на фреон, поради изтичане или дълга употреба. Проверете за течове, ако е необходимо отводете отново и допълнете фреон Функцията SILENCE (ТИХ) РЕЖИМ е активирана (незадължителна функция) Функцията SILENCE (ТИХ) може да намали производителността на устроиството като намали работната му честота. Изключете функцията SILENCE (ТИХ) РЕЖИМ.15 Отстраняване на

Проблем Възможна Причина Решение Тялото не работи Повреда в захранването Изчакайте до възстановяване на захранването Захранването е изключено Включете захранването Предпазителя е прекъснал Сменете предпазителя Паднали са батериите на дистанционното Сменете батериите Активирала се е 3 минутната защита на тялото Изчакайте 3 минути след което тялото ще се рестартира Таймерът се е активирал Изключете таймера Тялото тръгва и спира

Има твърде много или твърде малко фреон в системата Проверете за течове и заредете системата с фреон. В системата са проникнали некомпресиран газ или влага. Херметизирайте или презаредете с

Компресорът е в неизправност Сменете компресора Волтажа е твърде висок или твърде нисък Инсталирайте маностат за регулиране на волтажа Лоши отоплителни

Температурата вън е изключително ниска Използвайте помощния отоплител През врати и прозорци влиза студен въздух Бъдете сигурни че всички врати и прозорци са затворени по време на

Ниско количество на фреон, поради изтичане или дълга

Проверете за течове, ако е необходимо отводете отново и допълнете фреон Индикаторните лампи продължават да мигат Тялото може да спре да работи или да продължи да работи безопасно. Ако индикаторните лампи продължават да мигат, или се появяват кодове за грешки, изчакайте 10 минути. Проблема може да бъде решен от само

Ако не, изключете захранването, след което го включете отново. Включете тялото. Ако проблемът продължава, изключете захранването и се свържете с най - близкия сервизен център за обслужване. На екрана на вътрешното тяло се появяват кодове на грешки като следните, започващи с букви :

Ако проблемът все още е налице и след проверките и диагностиките по - горе, незабавно изключете тялото и се свържете с ауторизиран сервизен център.16

Климатичнатичната система идва със следните аксесуари. Използвайте всичките инсталационни части и аксесоари, за да инсталирате климатика. Неправилната инсталация може да доведе до изтичане на вода, токов удар и пожар ,или да доведе до повреда на устройството. Частите, които не са включени към комплекта на климатика, трябва да бъдат закупени отделно. Име на Аксесоарите Q‘ty (бр) Форма

дистанционното управление (по

дистанционното управление (по

Малък филтър (По време на инсталацията трябва да бъде инсталиран от ауторизиран техник на гърба на главния филтър ) 1~2

Фиксиращ винт за монтажната планка 5~8

Име Форма Количество (PC) бройки Връзка на тръбите

Φ 6,35( 1/4 инча) Части, които трябва да закупите отделно. Консултирайте се с доставчик относно правилния размер на тръбите на закупеното тяло. Φ9,52 (3/8инча)

Φ9,52 (3/8инча) Φ12,7 (1/2инча) Φ16 (5/8инча) Φ19(3/4инча) Магнитен пръстен и

(ако има такъв, моля, вижте диаграмата на свързване, за да го инсталирате на захранващия кабел.

Прокарайте колана през отвора на магнитния пръстен, за да го фиксирате върху захранващия кабел. Варира спрямо модела17 Мерки за БезопасностНакратко за инсталацията - вътрешно тяло Накратко за инсталацията - вътрешно тяло

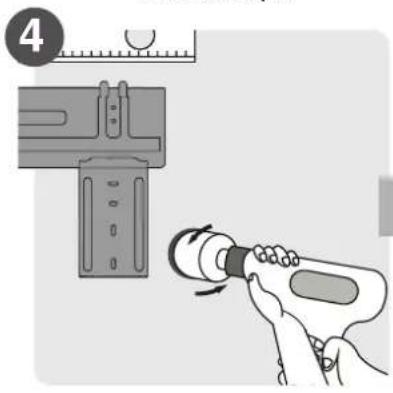

Пробийте дупка в стената Подгответе отходния

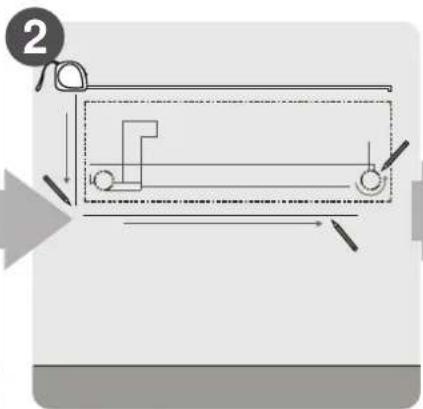

Изберете позиция за дупката

Свържете тръбите Поставете вътрешното тяло Изолирайте тръбите и кабелите (не е приложимо за някои локации в Северна

Закачене монтажната планка Свържете кабелите (не е приложимо за някои локации в Северна Америка) 12cm (4,75in) 12cm (4,75in) ≥15cm (5,9in) 2.3m (90,55in)18 Мерки за БезопасностЧасти на тялото Части на тялото

Инсталацията трябва да бъде извършена съгласно изискванията на локалните и национални стандарти. Инсталацията може леко да се разминава в различните райони. （1）（2）

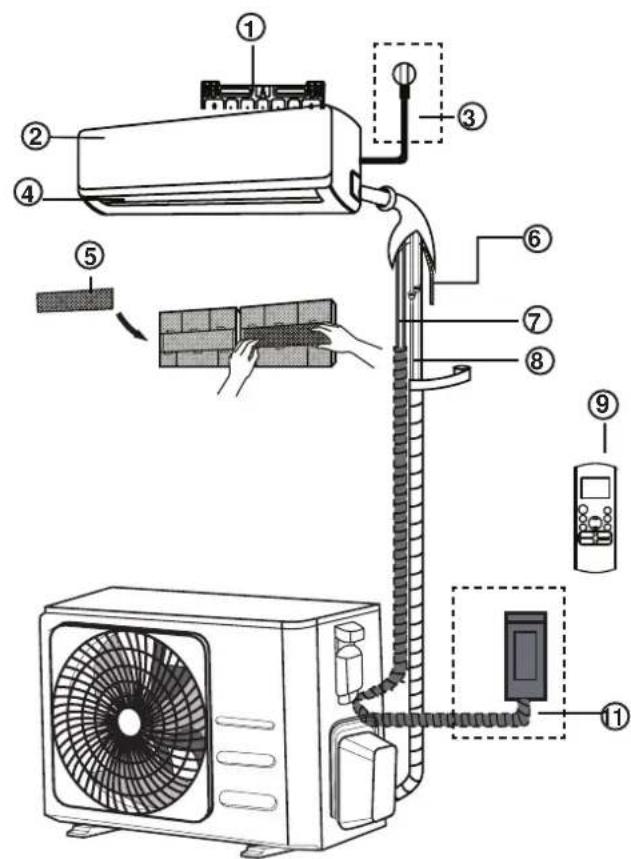

Преден панел. Захранващ кабел (Някои

Въздушен отвор Второстепенен филтър (зад главния филтър- при някои

Отводна тръба Сигнален кабел: Фреонови тръби Дистанционно Държач за дистанционно (някои тела) Захранващ кабел на външното тяло (някои тела) ОБЪРНЕТЕ ВНИМАНИЕ НА ИЛЮСТРАЦИИТЕ Илюстрациите в това упътване/наръчник са с цел разяснение. Възможно е формата на вашето вътрешно тяло да е различна. Действителната форма преобладава.19

Вътрешното Тяло Монтаж на Вътрешното Тяло Инструкции за Монтажа - Вътрешно тяло ПРЕДИ МОНТАЖА Преди да монтирате вътрешното тяло, вижте етикета на кутията на продукта, за да се уверите, че номера и модела на вътрешното тяло съвпада с номера на модела на външното

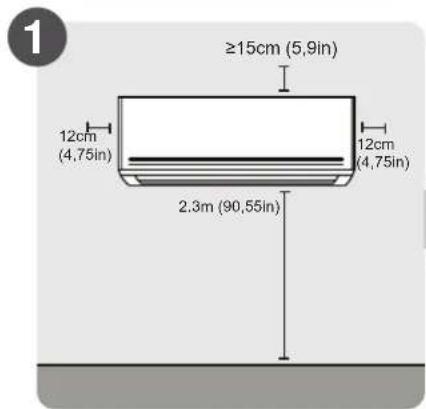

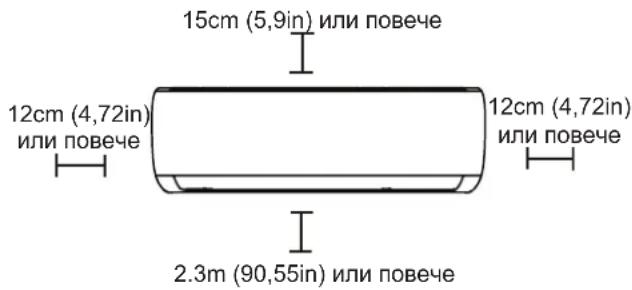

Стъпка 1 : Изберете място на инсталацията Преди да инсталирате вътрешното тяло, трябва да изберете подходящо място за това. Следните са стандартите които ще ви помогнат да изберете подходящото място за тялото. Правилното място за инсталация следва следните стандарти: Добра въздушна циркулация Удобно изтичане Шумът от тялото няма да пречи на други

Стабилно и здраво - мястото трябва да няма

Достатъчно здраво за да издържи теглото на

Място на разстояние най- малко 1 метър от други електрически устройства (напр. Телевизор, радио, компютър) НЕ инсталирайте тялото на следните места : Близо до какъвто и да било източник на топлина, пара, или горим газ В близост до запалими обекти като пердета

Близо до каквато и да било преграда, която би могла да блокира въздушната циркулация Близо до входа На място изложено на пряка слънчева

Ако няма фиксирана фреонова тръба: Избирайки мястото, имайте предвид, че трябва да оставите достатъчно място за дупка в стената (вж. Пробиване на дупка в стена , съединяване на тръби) за сигналния кабел и фреонните тръбите , които свързват вътрешното и външното тяло. Позицията по подразбиране за всички тръби е дясната страна на вътрешното тяло (докато е обърната към тялото). Устройството обаче може да побере тръбопроводи отляво и отдясно. Следвайте следната схема, за да сте сигурни, че разстоявнието от стените и тавана е правилно: 15cm (5,9in) или повече 2.3m (90,55in) или повече 12cm (4,72in)

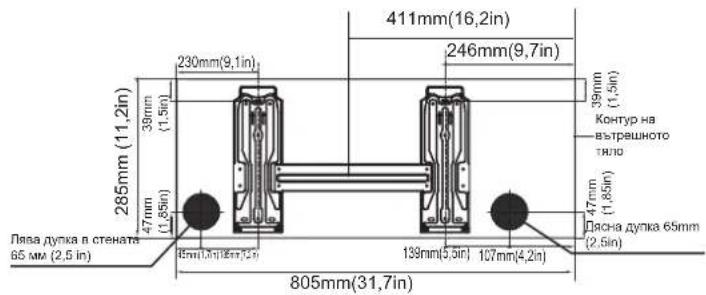

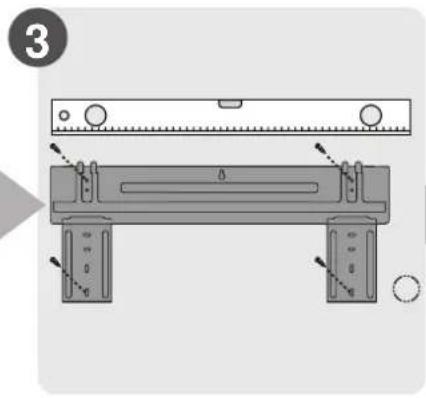

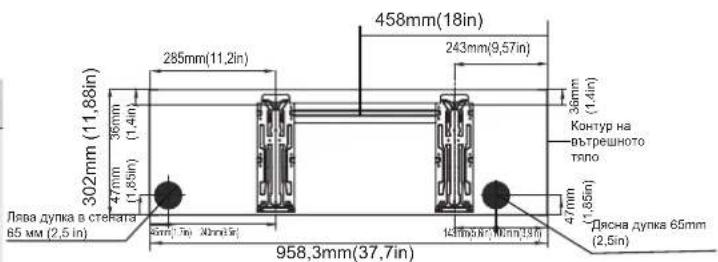

Стъпка 2 : Прикрепете монтажната планка към стената Монтажната планка е мястото, на което ще монтирате вътрешното тяло. ● Извадете монтажната планка от задната страна на вътрешното тяло. ● С предоставените винтове закрепете монтажната планка към стената. Уверете се, че монтажната планка е плоска и е към

ОБЪРНЕТЕ ВНИМАНИЕ ЗА БЕТОННИ ИЛИ БРИКОВИ СТЕНИ: Ако стената е от тухли, бетон или подобен материал, пробийте дупки с диаметър 5 мм (0,2 инча) и поставете предоставените куки. След това закрепете монтажната планка към стената, като стегнете винтовете в куките.20

Вътрешното Тяло Стъпка 3 : Пробийте отвор за стена за свързващите тръби

1. Определете местоположението на дупката

в стената въз основа на позицията на монтажната планка.

размерите на монтажната планка

(3,54 in) (в зависимост от модела) бургия, пробийте дупка в стената. Уверете се, че дупката е пробита под лек ъгъл надолу, така че външният край на дупката да е по-нисък от вътрешния край с около 5 мм до 7 мм (0,2-0,275in). Това ще подсигури правилното оттичане на водата.

3. Поставете дюбела в дупката в стената.

Това предпазва краищата на дупката и ще ви помогне да я запечатате, когато приключите на инсталацията.

Когато пробивате дупката в стената, не забравяйте да избягвате проводници, водопроводи и други компоненти.

5-7mm(0,2- 0,275in) РАЗМЕРИ НА МОНТАЖНАТА ПЛАНКА Различните модели имат различни планки. За различните персонални изисквания, формата на монтажната планка може да се различава. Но размерите за инсталация са същите за еднаквите по размери вътрешни тела. За пример виж тип А и тип В: Коригирайте посоката на Монтажната планка Дясна дупка 65mm (2,5in)Дясна дупка 65mm (2,5in)Дясна дупка 65mm (2,5in)Дясна дупка 65mm (2,5in)Контур на вътрешното Контур на вътрешното Контур на вътрешното Лява дупка в стената 65 мм (2,5 in)Лява дупка в стената 65 мм (2,5 in)Лява дупка в стената 65 мм (2,5 in)Лява дупка в стената 65 мм (2,5 in)

Когато свързващата тръба от страната за газ е Φ 16mm (5/8 инча) или повече, дупката в стената трябва да е 90 мм (3,54 in).21

Вътрешното Тяло Стъпка 4 : Пригответе фреоновите тръби Тръбите за фреон са вътре в изолационна втулка, прикрепена към гърба на тялото. Трябва да подготвите тръбите, преди да ги прокарате през дупката в стената.

1. Изхождайки от позицията на дупката

в стената спрямо монтажната планка, избелете от коя страна ще излиза тръбата от устройството.

2. Ако дупката в стената е зад тялото,

дръжте изскачащия панел на мястото си. Ако отворът за стената е отстрани на вътрешното тяло, извадете пластмасовия панел за избиване от тази страна на устройството. Това ще създаде слот, през който вашите тръбопроводи могат да излязат от устройството. Ако пластмасовият панел е твърде труден за сваляне ръчно, използвайте клещи. Изскачащ панел

3. Ако съществуващата тръбна връзка

е вече вградена в стената, директно престъпете към стъпката по свързването с отводния маркуч. Ако няма вградени тръбопроводи, свържете фреонните тръби на вътрешното тяло към тръбната връзка, която ще обедини вътрешното и външното тела. За повече инструкции, вижте раздел свързване на фреонови тръби

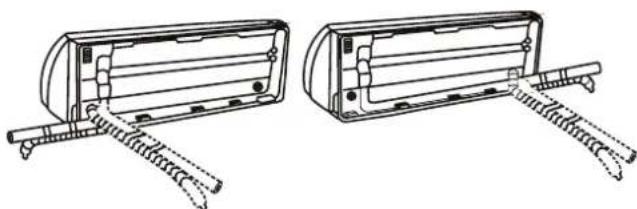

ръководство. ОБЪРНЕТЕ ВНИМАНИЕ НА ЪГЪЛА НА ТРЪБИТЕ Фреоновите тръби могат да излизат от вътрешното тяло под четири различни ъгъла: отляво, отдясно, отзад отляво, отзад отдясно.

Бъдете изклчително внимателни, не вдлъбвайте или повреждайте тръбите, когато ги угъвате от тялото. Всяко вдлъбване ще се отрази на работата на тялото. Стъпка 5 : Свържете отводния маркуч По подразбиране отводния маркуч е свързан от лявата страна на тялото (когато сте с лице към гърба на тялото) Въпреки това, той може да бъде закрепен от дясната страна. За да подсигурите правилното оттичане, прикрепете отводния маркуч от същата страна, от която излизат фреоновите тръби на устройството. Прикрепете удължението на отводния маркуч (закупува се отделно) за край на отводния

● Увийте здраво мястото на свръзката с тефлонова лента, за да осигурите добро уплътнение и да избегнете течове. ● За частта от маркуча за отводняване, която остава вътре, увийте я с изолация от пяна, за да предотвратите появата на конденз. ● Извадете въздушния филтър и сложете малко количество вода в отводнителния резервоар, за да сте сигурни, че водата тече плавно от устройството. ОБЪРНЕТЕ ВНИМАНИЕ НА МЯСТОТО НА ОТВОДНИЯ МАРКУЧ Бъдете сигурни, че сте определили мястото на маркуча, спрямо приложените фигури.

Уверете се, че няма прегъвания или вдлъбнатини по тръбата, за да не попречи на източването НЕ ПРАВИЛНО Прегъванията или чупките в отновдния маркуч, ще създадат водни капани. НЕ ПРАВИЛНО Прегъванията или чупките в отновдния маркуч, ще създадат водни капани. НЕ ПРАВИЛНО Не слагайте края на отводния маркуч във вода или в контейнер, съдържащ вода. Това ще наруши нормалното отводняване. ЗАПУШЕТЕ НЕИЗПОЛЗВАНАТА ОТВОДНА

За да няма нежелани течове, неизползвания отвор за източване трябва да се затапи с предоставената гумена тапа.22

Вътрешното Тяло ПРЕДИ ВСЯКАКВА РАБОТА С ЕЛЕКТРИЧЕСТВО, ПРОЧЕТЕТЕ ТОВА РЪКОВОДСТВО

1. Окабеляването трябва да отговаря на

местните и националните електрически изисквания и разпоредби и трябва да се монтира от само от лицензиран електротехник.

2. Електрическите връзки трябва да се

правят съгласно Диаграмата за Свързване, залепена се на вътрешното и външното

3. Ако има сериозен проблем с захранването,

прекратете работа незабавно. Обяснете на клиента своето мнение и откажете инстацията на тялото, докато проблемът с безопасността на захранването не бъде

4. Напрежението на захранването трябва да

бъде в рамките на 90-110% от описаното напрежение. Неправилно захранване може да предизвика неизправности, токови удари или пожар.

5. Ако свързвате захранването към

фиксирано окабеляване, трябва да се монтират защита от пренапрежение и главен ключ за захранването.

6. Ако свързвате захранването към контакт,

то трябва да бъде включен прекъсвач или прекъсвач, който разделя полюсите и контактно му разделяне е най-малко 1 / 8инча (3 мм) . Квалифициран техник трябва да използва качествен прекъсвач или превключвател.

7. Свържете устройството само към отделна

верига. Не свързвайте други устройства към същата верига.

8. Бъдете сигурне, че сте заземили добре

9. Всеки кабел трябва да е изолиран добре.

Разхлабеното окабеляване може да доведе до прегряване на системата, което води до неизправност в устройството или е възможен пожар.

10. Не позволявайте проводниците да се

допират до фреоновите тръби, компресора или други части в устройството.

11. Ако устройството има помощен електронен

нагревател, той трябва да бъде монтиран най- малко на разстояние 1 метър (40инча) от всякакъв вид горими материали.

12. За да се избегне токов удар, не пипайте

електрическите компоненти дори и веднага след изключване на захранването. След като изключите захранването, изчаквайте 10 минути или повече преди да пипате електрическите компоненти. ПРЕДУПРЕЖДЕНИЯ ПРЕДИ ДА СЕ ЗАЕМЕТЕ С ЕЛЕКТРИЧЕСКИ ИЛИ КАБЕЛНИ РАБОТИ, ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО НА СИСТЕМАТА. Стъпка 6 : Свържете сигналния и захранващ

Сигналния кабел позволява връзка между вътрешното и външното тяло. Изберете подходящия размер кабел, преди да го подготвите за свръзване. Типове кабели

Захранващ кабел за навън: H07RN-F или H05RN-F

В Северна Америка, изберете типа кабел в зависимост от Минимално сечение на сигналния и захранващите кабели (за справка) (Не е приложимо за Северна Америка) Номинален Ток за Уреда (A) Номинална Площ на Напречното Сечение

> 3 и ≤ 6 0,75 > 6 и ≤ 10 1 > 10 и ≤ 16 1,5 > 16 и ≤ 25 2,5 > 25 и ≤ 32 4 > 32 и ≤ 40 6 ИЗБЕРЕТЕ ПРАВИЛНИЯ РАЗМЕР НА КАБЕЛИТЕ Размерите на необходимите за работа захранващ кабел, сигнален кабел, предпазител и превключвател, се определя от максималния ток в устройството. Максималният ток е споменат на лепенката с данни, която е разположена на страничния панел на тялото. Обърнете внимание на този надпис, за да изберете точния кабел, предпазител и превключвател.

В Северна Америка, моля, изберете правилния размер кабел в съответствие с минималния ампераж на веригата, посочен на табелата с данни на уреда.23

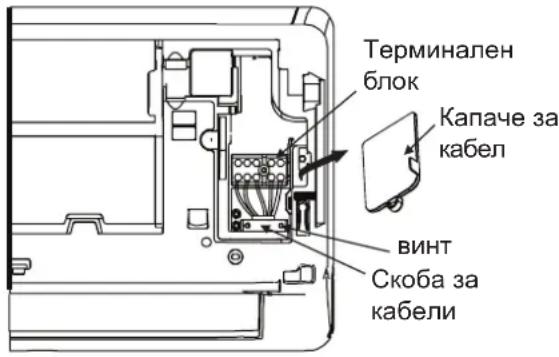

1. Отворете предния панел на вътрешното

2. С отвертка отворете капака на кутията с

кабели от дясната страна на тялото. Това ще открие телминалния блок

4. С лице към гърба на тялото извадете

пластмасовия панел от долната лява

5. Прокарайте сигналния кабел през този

процеп, от задната страна на тялото към

6. С лице към предната част на тялото,

свържете кабела според диаграмата на вътрешното тяло, свържете u-lug и здраво завъртете проводниците към съответните

НЕ БЪРКАЙТЕ ПОЛОЖИТЕЛНИТЕ И ОТРИЦАТЕЛНИТЕ КАБЕЛИ Това е опасно и може да причини неизправност в климатика.

7. След проверка, се уверете че връзките са

сигурни и закрепете сигналния кабел със скоба за тялото. Завийте здраво скобата.

8. Поставете капака на кабелната кутия от

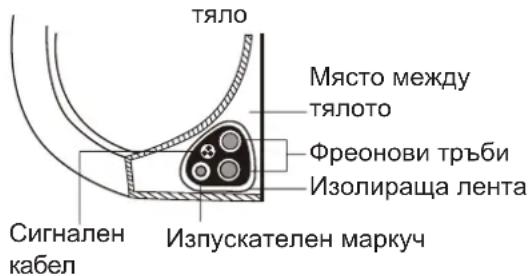

предната страна на тялото, а пластмасовия панел отзад. ОБЪРНЕТЕ ВНИМАНИЕ НА ОКАБЕЛЯВАНЕТО ПРИ РАЗЛИЧНИТЕ ТЕЛА И В РАЗЛИЧНИТЕ РЕГИОНИ ПРОЦЕСА ПО ОКАБЕЛЯВАНЕ МОЖЕ ЛЕКО ДА СЕ РАЗЛИЧАВА. Стъпка 7 : Изолирайте тръбите и кабелите. Преди да свършите с тръбите, отводния маркуч и прекарването на сигналния кабел през дупката в стената, трябва да ги изолирате заедно в сноп, за да спестите място и да ги защитите (Не е приложимо в Северна

1. Свържете отводния маркуч, тръбите за

фреон и сигналния кабел, както е следва:

Фреонови тръби Изолираща лента

Изпускателен маркуч ОТВОДНИЯ МАРКУЧ ТРЯБВА ДА БЪДЕ ОТДОЛУ Уверете се, че отводният маркуч е в долната страна на снопа. Поставянето на отводния маркуч в горната част на снопа може да доведе до преливане на отводния канал, което може да предизвика пожар или водата да предизвика щети. НЕ СВЪРЗВАЙТЕ СИГНАЛНИЯ КАБЕЛ С ДРУГИ КАБЕЛИ Когато свързвате тези заедно, не преплитайте и не пресичайте сигналния кабел с никакви други кабели.

2. Прикрепете отводния маркуча към долната

страна на фреоновите тръби с помощта на винилова лента.

3. Използвайте изолационната лента за да

увиете сигналния кабел, и фреоновите тръби и ги стетнете плътно заедно. Повторно проверете дали всички са увити и стегнати заедно. НЕ УВИВАЙТЕ КРАИЩАТА НА ТРЪБИТЕ Докато стягате и увивате, пазете краищата на тръбите неувити. Трябва да имате достъп до тях за да тествате за течове в края на инсталацията (вижте раздела Електрически проверки и проверки за течове

Вътрешното Тяло Стъпка 8 : Поставете вътрешното тяло Ако сте монтирали нови съединителни тръби към външното тяло,

1. Ако вече сте прекарали фреоновата

тръбата през дупката в стената, то можете да преминете към стъпка 4.

2. В противен случай проверете отново

дали краищата на фреоновите тръби за запечатани, за да предотвратите попадането на мръсотия или външни материали в тях.

3. Бавно прокарайте увития сноп от фреонови

тръби , отводен маркуч и сигнален кабел през дупката в стената.

4. Закачете горната част на вътрешното тяло

на горната кука на монтажната планка.

5. Проверете дали тялото е здраво закачено

на планката, като натиснете лявата или дясната страна на тялото. Тялото не трябва да се мести или движи.

6. Натиснете равномерно надолу

върху долната половина на тялото. Продължавайте да натискате надолу, докато тялото щракне върху куките на монтажната планка.

7. Отново проверете дали уредът е сталбилно

монтиран, като натиснете леко наляво и на дясно страните на тялото. Ако фреоновите тръби вече са вградени в

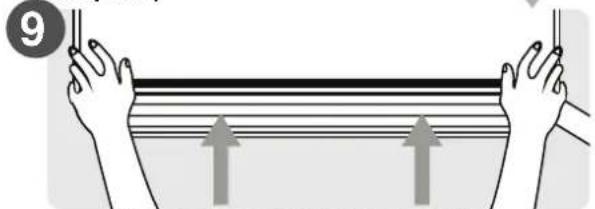

1. Закачете горната част на вътрешното тяло

на горната кука на монтажната планка.

2. Използвайте скоба или клин за да

поддържате тялото, като оставяте достатъчно място за свързване на фреоновите тръби, сигналния кабел и отводния маркуч.

3. Свържете отводните тръби и фреоновите

тръби (вижте раздела за свързване на фреонови тръби в това ръководство за повече информация).

4. Оставете тръбната връзка отворена, за да

направите теста за теч (вижте разделите електрически проверки и проверки за

в това ръководство).

5. След теста за теч, обвийте мястото на

свръзките с изолационна лента.

6. Извадете скобата или клина, които

върху долната половина на тялото. Продължавайте да натискате надолу, докато тялото щракне върху куките на монтажната планка. ТЯЛОТО Е РЕГУЛИРУЕМО Имайте предвид, че куките на монтажната планка са по-малки от отворите на гърба на тялото. Ако се окаже, че нямате достатъчно място за свързване на вградените тръби към вътрешното тяло, модулът може да мърда наляво или надясно с около 30-50 мм (1,18-1,95 in), в зависимост от модела на тялото. 30-50 мм (1,18-1,95 in) Преместете наляво или надясно 30-50 мм (1,18-1,95 in)25

Безопасност Инсталация на Външното Тяло Инсталация на Външното Тяло Инсталирайте устройството, като следвате местните изисквания и разпоредби. Възможни са леки различия между различните региони. 60см (24 in) отгоре 30см (12 in)

30см (12 in)от задната стена200см (79 in)отпред60см (24 in)от дясно Инструкции за Инсталация - Външно

Стъпка 1 : Изберете място на инсталацията Преди да монтирате външното тяло, трябва да изберете подходящо място за това. Следните са стандартите които ще ви помогнат да изберете подходящото място за тялото. Правилното място за инсталация следва следните стандарти: Отговаря на всички изисквания, показани в изискванията за инсталация по-горе. Има добра вентилация и въздушна

Твърдо и здраво - мястото може да издържа устройството и няма да има вибрации. Шумът от тялото няма да пречи на околните. Място, защитено от продължителна пряка слънчева светлина или дъжд. Когато се очаква снеговалеж, вземете подходящи мерки за предотвратяване натрупването на лед и повреда на бобината. НЕ инсталирайте тялото на следните места : Близо до препятствие, което ще блокира входните и изходните въздушни отвори Близо до улици, натоварени райони или места, където шумът от тялото ще смущава

Близо до животни или растения, които ще бъдат застрашени от изхвърлянето на горещ

Близо до какъвто и да е източник на запалим

На много прашни места На място, със съдържание на високо количество солен въздух СПЕЦИАЛНИ РЕШЕНИЯ ЗА ЕКСТРЕМНИ МЕТЕРЕОЛОГИЧНИ УСЛОВИЯ Ако тялото е изложено на силен вятър: Инсталирайте тялото така, че вентилаторът да е под ъгъл 90 ° спрямо посоката на вятъра. Ако се налага, направете преграда пред тялото, за да го предпазите от изключително силен вятър. Виж фигурите по долу. Силна струяСилна струяПреграда струятаСилна струя Ако тялото често е изложено на силен дъжд

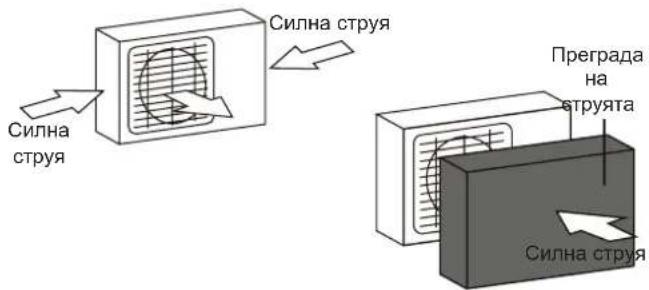

Изградете стряха над тялото, за да го пазите от дъжд или сняг. Бъдете внимавайте да не препречвате въздушната струя около уреда. Ако тялото често е изложено на солен въздух (на морето): Използвайте външно тяло, което е специално предназначено и устойчиво на корозия.26 Мерки за БезопасностИнсталация на Външното Тяло Стъпка 2 : Инсталирайте онводнителния маркуч (Само тела с отоплителна помпа) Преди да закрепите външното тяло на мястото му, трябва да инсталирате отводния маркуч в долната част на тялото. Обърнете внимание, че има два различни типа отводни маркучи, в зависимост от вида на външното тяло. Ако отводния маркуч е с гумено уплътнение

1. Поставете гуменото уплътнение на края на

отводния маркуч, който ще бъде свързан към външното тяло.

3. Завъртете отводния маркуч на 90 °, докато

щракне на мястото си, обърнато към предната част на тялото.

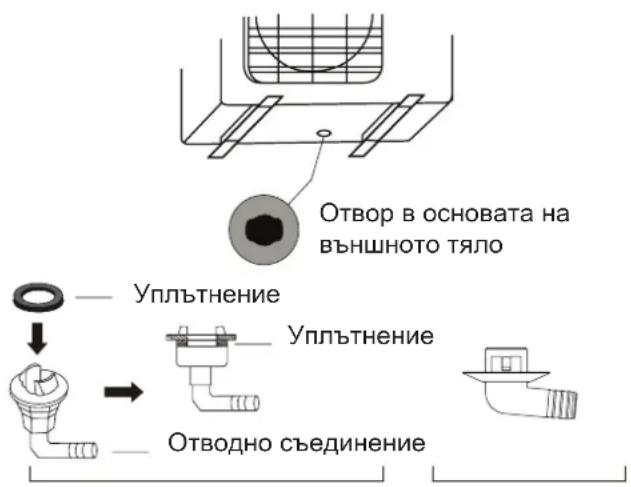

4. Свържете удължението на отводния маркуч

(не е включен в комплекта) към отводното съединение , за да пренасочвате водата от тялото по време на режим отопление. Ако отводния маркуч не е с гумено

основата на тялото. Отводното съединение ще щракне на мястото си.

2. Свържете удължението на отводния маркуч

(не е включен в комплекта) към отводното съединение , за да пренасочвате водата от тялото по време на режим отопление. (A) Отвор в основата на външното тяло

В студен климат се уверете, че отводният маркуч е възможно най-вертикален, за да се гарантира бързото оттичане на водата. Ако водата изтича твърде бавно, тя може да замръзне в маркуча и да намокри уреда. Стъпка 3 : Закрепете външното тяло Външното тяло може да бъде закачено към земята или към скоба в стената с болт (M10). Подгответе инсталационната основа на тялото според размерите, споменати по-долу. РАЗМЕРИ ПРИ МОНТАЖА НА ТЯЛОТО По-долу е списъкът с различниге размери на външното тяло и разстоянието между техните монтажни крачета. Подгответе инсталационната основа на тялото според размерите, споменати

Вход за въздух Изход за въздух27

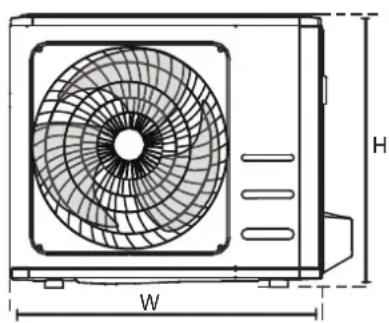

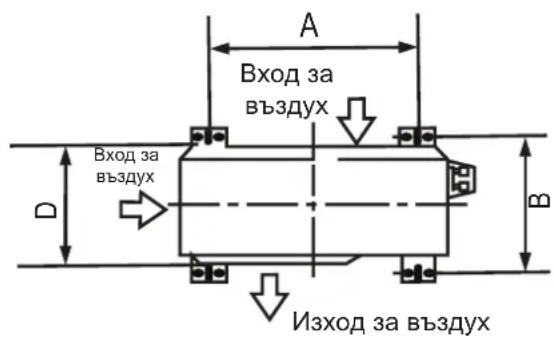

1. Отбележете позициите на четирите

разширителни болта съгласно диаграмата с размерите.

2. Пробийте отвори за разширителните

4. Ударни болтове в предварително пробитите

5. Извадете гайките от разширителните

болтове и поставете външното тяло върху

6. Поставете шайба върху всеки

разширителен болт, след което сменете

7. С помощта на гаечен ключ затегнете всяка

Ако инсталирате устройството на стенна

, направете следното:

Уверете се, че стената е от масивна тухла, бетон или подобен здрав материал.

трябва да може да издържи поне четири пъти теглото на тялото.

1. Отбележете позицията на отворите на

планките въз основа на диаграмата с

2. Пробийте дупките за разширителните

болтове предварително.

3. Сложете шайба и гайка на всеки болт.

4. Сложете болтовете за разширяване на

резбата в дупките в монтажните планки, поставете монтажните планки на мястото им и зачукайте разширителни болтове в

6. Вдигнете внимателно тялото и поставете

монтажните му крачета върху планките.

7. Затегнете здраво тялото за планките.

8. Ако е възможно, инсталирайте тялото

с гумени уплътнения, за да намалите вибрациите и шума.28 Мерки за БезопасностИнсталация на Външното Тяло Стъпка 4 : Свържете сигналния и захранващ

Терминалният блок на външното тяло е защитен от капак, който се намира отстрани на устройството. Общата кабелна диаграма е принтирана отвътре на капака, който защитава

1. Пригответе кабелите за свързване:

Типове кабели “ на стр. 22. ИЗБЕРЕТЕ ПРАВИЛНИЯ РАЗМЕР НА КАБЕЛИТЕ Размерите на необходимите за работа захранващ кабел, сигнален кабел, предпазител и превключвател, се определя от максималния ток в устройството. Максималният ток е споменат на лепенката с данни, която е разположена на страничния панел на тялото.

В Северна Америка, моля, изберете правилния размер кабел в съответствие с минималния ампераж на веригата, посочен на табелата с данни на уреда. а. С помощта на клещи оголете гумената защита на кабела от двете страни и оставете 40mm (1.57in) от кабелите вътре. б. Махнете изолацията от краищата на кабелите. с. С помощта на клещи извийте жичката в U

ОБЪРНЕТЕ ВНИМАНИЕ НА ПЛЮСОВИЯ КАБЕЛ Докато заголвате кабелите, уверете се, че различавате плюсовия кабел от другите (“L”). ПРЕДУПРЕЖДЕНИЯ ВСИЧКИ ДЕЙНОСТИ ТРЯБВА ДА СЕ ИЗВЪРШВАТ СТРИКТНО СПРЯМО ДИАГРАМАТА ЗА СВЪРЗВАНЕ, НАМИРАЩА СЕ НА ГЪРБА НА КАПАКА НА КАБЕЛНАТА КУТИЯ НА ВЪТРЕШНОТО ТЯЛО.

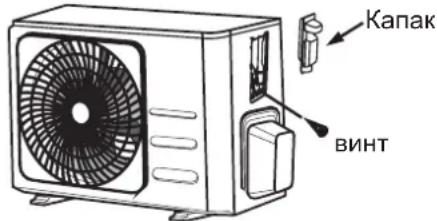

2. Развийте капака на кабелната кутия и го

4. Свържете кабелите както е описано в кабелната

диаграма и внимателно извийте всяка жица в U форма, свързвайки със съответния телминал.

5. След като проверите, че всяка връзка е

защитена, изолирайте кабелите, за да предотвратите попадането на дъждовна вода в

6. С помощта на кабелна скоба закрепете кабела

към тялото. Завийте здраво скобата.

7. Изолирайте неизползваните кабели с PVC тиксо.

Сложете ги така, че да не докосват електрически или метални части.

8. Поставете капака на кабелната кутия отстрани

на устройството и го завийте на място.

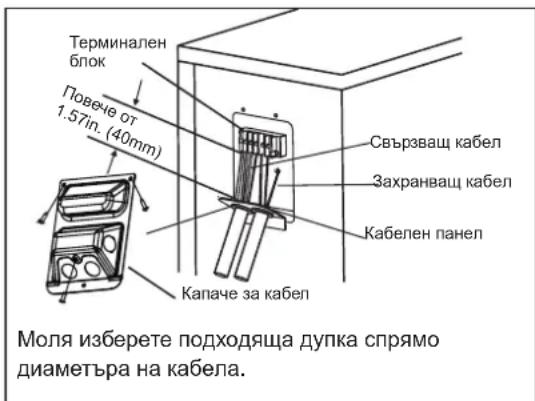

Ако скобата за кабела изглежда по следния начин, моля, изберете подходящия отвор за прокарване в зависимост от диаметъра на проводника. ЗакопчалкаТри размера дупка: Малка, голяма, среднаКогато кабелът не е достатъчно пристегнат, използвайте закопчалката да го повдигнете, така че да бъде добре защипан. В Северна Америка

1. Махнете капака на кабелната кутия на тялото,

като разхлабите 3-те болта.

2. Демонтирайте капачките на панела.

3. Монтирайте тръбите (не са включени) на

4. Свържете правилно както захранващите, така и

нисковолтовите кабели към съответните клеми на клемния блок.

5. Заземете тялото както следва, съобразявайки

се с локалните изисквания.

6. Не забравяйте да оразмерите всеки

проводник, оставяйки няколко инча по-дълъг от необходимата дължина за окабеляване.

7. Използвайте фиксиращи гайки, за да закрепите

Свързващ кабел Захранващ кабел Кабелен панел Капаче за кабел Моля изберете подходяща дупка спрямо диаметъра на кабела.

1.57in. (40mm)29 Мерки за БезопасностСвързване на Фреоновите Тръби Свързване на Фреоновите Тръби Когато свървате фреоновите тръби

позволявайте на други субстанции или газове различни от специфичния фреон да влизат в тялото. Наличието на дгуги газове или субстанции ще намали капацитета на тялото, и ще доведе до ненормално високо налягане във фреоновия цикъл. Това може да доведе до експлозия или нараняване. Обърнете Внимание на Дължината на Тръбите Дължината на фреоновите тряби ще се отрази на работата и енергоефективността на тялото. Нормалната ефективност е тестирана върху тела с дължина на тръбите 5 метра (16,5ft) (В Северна Америка, стандартите за дължина на тръбите е 7,5 метра (25’)). Минимум 3 метра тръбопровод е нужен за да намали вибрациите и прекомерния шум. В някои тропически райони, за моделите работещи с фреон R290, не може да бъде добавен фреон и максималната дължина на фреоновите тръби не трябва да надминава 10 метра (32,8ft). Полагайте се на таблицата по - долу относно спецификации върху максималната дължина и височината на спускане на тръбите. Максимална дължина и височина на спускане на фреоновите тръби спрямо моделите /

дължина (m) Максимална височина на спускане (метри) R410A,R32 Инверторен климатик модел сплит < 15,000 25 (82ft) 10 (33ft) ≥ 15,000 и< 24,000 30 (98,5ft) 20 (66ft) ≥ 24,000 и< 36,000 50 (164ft) 25 (82ft) R22 Климатик модел сплит с фиксирана скорост < 18,000 10 (33ft) 5 (16ft) ≥ 18,000 и< 21,000 15 (49ft) 8 (26ft) ≥ 21,000 и< 35,000 20 (66ft) 10 (33ft) R410A, R32 Климатик модел сплит с фиксирана скорост < 18,000 20 (66ft) 8 (26ft) ≥ 18,000 и< 36,000 25 (82ft) 10 (33ft) Инструкции за свързването - Фреонови тръби Стъпка 1 : Рязане на тръби Докато подготвяте фреоновите тръби, обърнете особено внимание на правилното им рязане. Това ще осигури ефективна работа и ще сведе до минимум необходимостта от бъдеща

1. Измерете разстоянието между вътрешното

2. Използвайки резачка на тръби, отрежете

тръбите по - дълги от нужната мярка.

3. Уверете се, че тръбата е отрязана под ъгъл

Не ДЕФОРМИРАЙТЕ ТРЪБИТЕ ПО ВРЕМЕ НА РЯЗАНЕ Бъдете изключително внимателни да не повредите, вдлъбнете или изкривите тръбите по време на рязане. Това драстично ще намали ефективността на отопление30

Безопасност Свързване на Фреоновите Тръби Стъпка 2 : Премахнете стружките Стружките могат да наранят въздухонепроницаемото уплънтение от тръбната връзка. Те трябват да бъдат изцяло премахнати.

1. Извийте тръбята в долния ъгъл за да

предотвратите попадането на стружки в

2. Използвайте инструмент за рязане или

свредел, за да премахнете всички стружки и парчета от тръбата.

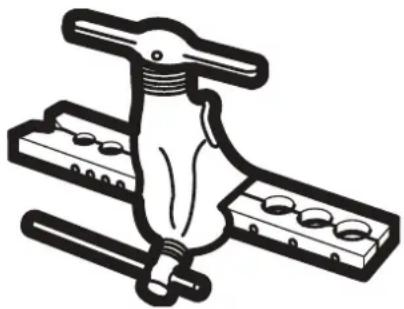

Стъпка 3 : Разширете краищата на тръбите Правилното разширяване е от голямо значение за постигане на херметично запечатване.

1. След премахване на стружките от тръбата,

запечатайте краищата с ПВЦ лента, за на предотвратите влизането на странични материали в нея.

2. бшийте тръбата с изолационен материал.

3. Поставете разширителните гайки на 2 та

края на тръбата. Уверете се, че са обърнати в правилната посока, защото не можете да ги поставите или промените посоката им след разширяването. Разширителна гайка

4. Премахнете ПВЦ лентата от краищата

на тръбите, когато сте готови за разширителната работа.

5. Форма на разширителната скоба в края на

тръбата. Краят на тръбата трябва да се намира отвъд ръба на формата на факела в съответствие с размерите, показани в таблицата по-долу. УДЪЛЖЕНИЯТА НА ТРЪБИТЕ СА ОТВЪД

6. Сложете разширителния уред върху

7. Завъртете дръжката на штуцера по посока

на часовниковата стрелка, докато тръбата не се разтопи напълно.

8. Премахнете штуцера и формата, след

което проверете дали краищата на тръбата за пукнатини и дори разнапяне. Стъпка 4 : Свържете тръбите Когато свързвате фреоновите тръби, внимавайте да не прекалите с въртенето или да деформирате тръбата по какъвто и да е било начин. Първо трябва да свържете тръбата да ниско налягане, след което тръбата за високо налягане. МИНИМАЛЕН РАДИУС НА ИЗВИВАНЕ При огъване на съединителните фреонови тръби , минималният радиус на огъване трябва да е 10 cm.

≥10cm (4in) Инструкции да свързване на тръбите на вътрешното тяло

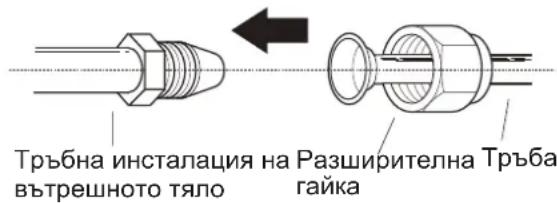

1. Подравнете центъра на двете тръби, които

искате да свържете. Тръбна инсталация на вътрешното тяло Разширителна

Безопасност Свързване на Фреоновите Тръби

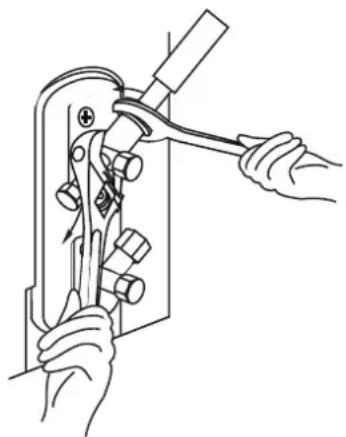

2. Стегнете разширителната гайка колкото е

възможно да се стегне на ръка.

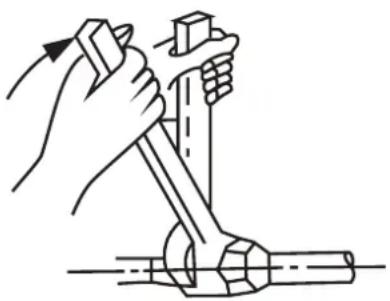

3. Използвайте гаечен ключ, застегнете

гайката на тръбата на тялото.

4. Докато здраво захващате гайката за

тръбата на тялото, използвайте гаечен ключ, за да затегнете разширителната гайка според таблицата с

по-долу. Разхлабете леко разширителната гайка, след което отново я

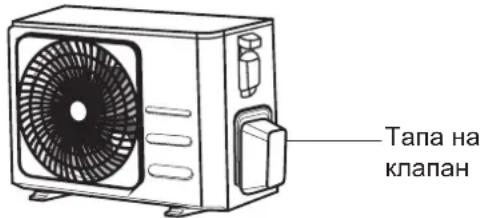

отстрани на външното тяло.

2. Премахнете защитните шапки от краищата

3. Подравнете отворения край на тръбата с

всеки клапан и затегнете разширителната гайката възможно най-плътно на ръка.

4. Използвайте гаечен ключ, застегнете

гайката на тръбата на тялото. Не захващайте гайката, която уплътнява сервизния клапан.

5. Здраво захващайки тялото на клапана,

използвайте въртящ се ключ, за да затегнете разширителната гайка според правилната посока на въртене.

6. Разхлабете леко разширителната гайка,

след което отново я затегнете.

7. Повторете стъпки 3 до 6 за останалите

ИЗПОЛЗВАЙТЕ ГАЕЧЕН КЛЮЧ ЗА ДА ЗАХВАНЕТЕ ГАЙКАТА НА ГЛАВНИЯ КЛАПАН Стягайки силно, разширителната гайка може да откъсне други части от клапана. ИЗИСКВАНИЯ ЗА ВЪРТЕНЕ Външен диаметър на тръбата (mm) Въртене на затягане (N•m)

разширението B) (mm)

Ø 9,52 ( Ø 0,375”) 32~39 (320~390kgf.cm) 13,2~13,5 (0,52~0,53”) Ø 12,7 ( Ø 0,5”) 49~59 (490~590kgf.cm) 16,2~16,5 (0,64~0,65”) Ø 16 ( Ø 0,63”) 57~71 (570~710kgf.cm) 19,2~19,7 (0,76~0,78”) Ø 19 ( Ø 0,75”) 67~101 (670~1010kgf.cm) 23,2~23,7 (0,91~0,93”) НЕ ВЪРТЕТЕ ПРЕКОМЕРНО Прекомерна сила може да счупи гайката или да повреди фреоновата тръба. Не трябва да преминавате приемливите граници на въртене описани в таблицата по - долу Инструкции за свързване на тръбите на външното тяло32

Херметизация Въздушна Херметизация Подготовка и Предпазни Мерки Въздухът и външни вещества във фреоновата веригата могат да причинят рязко повишаване на налягането, което може да повреди климатика, да намали неговата ефективност или да причини нараняване. Използвайте вакуумна помпа и манометър за херметизация на фреоновата верига, ката премахнете некондензируемия газ и влагата от системата. Херметизацията трябва да се извърши при първоначалната инсталация или ако тялото е преместено. ПРЕДИ ХЕРМЕТИЗАЦИЯ Проверете дали съединителните тръби между вътрешното и външното тяло са свързани правилно. Проверете дали всички кабели са свързани

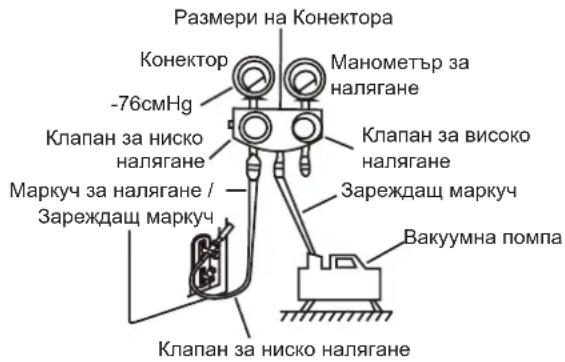

1. Свържете маркуча за зареждане с

манометъра през конектора към главния вентил за ниско налягане на външното

2. Свържете другия маркуч за зареждане през

конектора към вакуумната помпа.

3. Отворете страната на ниското налягане

на конектора. Дръжте страната с високото налягане затворена.

4. Пуснете вакуумната помпа, за да може да

херметизира системата

5. Помпата трябва да работи най- малко

15 минути, или докато манометъра на конектора покаже -76cmHG (-10

6. Затворете страната на ниското налягане

на манометъра на конектора и изключете вакуумната помпа.

7. Изчакайте 5 минути, след което проверете

дали няма промяна в налягането в

8. Ако има промяна в налягането на

системата, вижте раздела Проверка за газови течовете относно информация как да проверите за такива. Ако няма промяна в налягането на системата, развийте тапата от пакетирания клапан (клапан с високо

9. Поставете шестоъгълен гаечен ключ в

опакования клапан (клапан за високо налягане) и отворете клапана, като завъртите гаечния ключ на 1/4 по посока обратна на часовниковата стрелка. Слушайте как газът напуска системата, след което затворете клапана след 5 сек.

10. Гледайте манометъра една минута, за да

се уверите, че няма промяна в налягането. Манометърът трябва да показва малко по- високо от атмосферното налягане.

11. Извадете маркуча за зареждане от

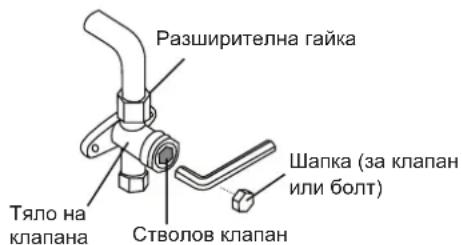

сервизния порт. Разширителна гайка Стволов клапан

12. Използвайки шестоъгълен гаечен ключ

напълно отворете и двата клапана за ниско и високо налягане.

13. Завъртете капачките на клапаните и на

трите клапана (сервизен порт, високо налягане, ниско налягане) на ръка. Можете да го затегнете допълнително, като използвате въртящ се ключ, ако е необходимо. ВНИМАТЕЛНО ОТВОРЕТЕ СТВОЛОВИТЕ КЛАПАНИ Когато отваряте клапаните, завъртете шестоъгълния гаечен ключ, докато удари срещу тапата. Не мъчете да отваряте клапана повече.33

Херметизация Обърнете Внимание на Зареждането с Фреон Някои системи изискват допълнително зареждане в зависимост от дължината на тръбата. Стандартната дължина на тръбите варира в съответствие с местните изисквания. Например в Северна Америка стандартната дължина на тръбата е 7,5 m (25'). В други райони стандартната дължина на тръбата е 5 m (16'). Фреонът трябва да се зарежда от сервизния порт на вентила за ниско налягане на външното тяло. Допълнителният зареждан фреон, може да бъде изчислен чрез следната формула: ДОПЪЛНИТЕЛЕН ФРЕОН ЗА ДЪЛЖИНАТА НА ТРЪБИТЕ

съединителната тръба (m)

Допълнителен фреон ≤ Стандартна

Течна страна : Ø 6,35 (Ø 0,25”) R32: (дължина на тръбата - стандартна дължина) x 12 g / m (Дължина на тръбата - стандартна дължина) x 0,10oZ / фута R290: (Дължина на тръбата - стандартна дължина) x 10g / m (Дължина на тръбата - стандартна дължина) x 0,10oZ / фута R410A: (Дължина на тръбата - стандартна дължина) x 15g / m (Дължина на тръбата - стандартна дължина) x 0,16oZ / фута R22: (Дължина на тръбата - стандартна дължина) x 20g / m (Дължина на тръбата - стандартна дължина) x 0.21oZ / фута Течна страна : Ø 9,52 (Ø 0,375”) R32: (дължина на тръбата - стандартна дължина) x 24g / m (Дължина на тръбата - стандартна дължина) x 0,26oZ / фута R290: (дължина на тръбата - стандартна дължина) x 18g / m (Дължина на тръбата - стандартна дължина) x 0,19oZ / фута R410A: (дължина на тръбата - стандартна дължина) x 30g / m (Дължина на тръбата - стандартна дължина) x 0,32oZ / фута R22: (дължина на тръбата - стандартна дължина) x 40g / m (Дължина на тръбата - стандартна дължина) x 0,42oZ / фута За хладилен агрегат R290 общото количество фреон, което да бъде заредено е не повече от: 387g(<=9000Btu/h), 447g(>9000Btu/h и <=12000Btu/h), 547g(>12000Btu/h и <=18000Btu/h), 632g(>18000Btu/h и <=24000Btu/h).

смесвайте различните видове фреон.34 Мерки за БезопасностПроверки за електрически и газови течове Проверки за електрически и газови течове Преди Тестовия Старт Направете пробния старт само след като сте изпълнили следните стъпки:

Проверки за безопасност по електрониката - Проверете дали електрическата система на тялото е безопасна и работи нормално

Проверка на изтичане на газ - Проверете всички връзки на гайките и потвърдете, че системата няма течове ● Уверете се, че клапаните за газ и течност (високо и ниско налягане) са напълно

Електрическата проверки за

След монтажа проверете дали всички електрически кабели са монтирани в съответствие с местните и национални изисквания и съгласно ръководството за инсталация. ПРЕДИ ТЕСТОВИЯ СТАРТ Проверете заземяването Измервайте устойчивостта на заземяване чрез визуално откриване и с уред за съпротивление на заземяване. Съпротивлението на заземяване трябва да бъде по-малко от 0.1Ω.

Това може да не е необходимо за някои локации в Северна Америка. . ПО ВРЕМЕ НА ТЕСТОВИЯ СТАРТ Проверете за течове на ток По време на

старт използвайте електропроба и мултиметър, за да извършите цялостен тест за токов теч. Ако се установи електрически теч, изключете устройството незабавно и се свържете с лицензиран електротехник, за да откриете и разрешите причината за теча.

Това може да не е необходимо за някои локации в Северна Америка. . ВНИМАНИЕ - РИСК ОТ ТОКОВ

ВСИЧКИ ОКАБЕЛЯВАНИЯ, ТРЯБВА ДА СЕ ИЗВЪРШВАТ СПРЯМО МЕСТНИТЕ И НАЦИОНАЛНИ ЕЛЕКТРИЧЕСКИ ИЗИСКВАНИЯ И ТРЯБВА ДА СЕ МОНТИРАТ ОТ ЛИЦЕНЗИРАН ЕЛЕКТРОТЕХНИК. Проверки за газови течове Има два метода за проверка аз газови течове Метод със сапунена вода Използвайте мека четка, нанесете сапунена вода или течен препарат върху всички тръбни връзке на вътрешното тяло и външното тяло. Наличието на мехурчета показва изтичане. Метод за откриване на течове Ако използвате теч детектор , вижте ръководството за експлоатация на устройството за точни инструкции за употреба. СЛЕД КАТО ПРОВЕРИТЕ ЗА ГАЗОВИ

След като потвърдите, че всички точки свръзки на тръбата НЕ изтичат, сменете капака на клапана на външното тяло.

Контролна точка на вътрешното тяло Контролна точка на външното тяло А: Възвратен клапан ниско

В: Възвратен клапан високо налягане C & D: Разширителни гайки35 Мерки за БезопасностТестов Старт Тестов Старт Инструкции Относто Тестовия Старт

Пробен старт за най- малко 30 минути.

1. Свържете захранването към тялото.

ON/OFF (ВКЛ/ИЗКЛ) на дистанционното за да включите.

MODE (РЕЖИМ), за да превъртите следните функции, една по

● COOL(КУУЛ) - Изберете най-ниската възможна температура ● HEAT(ОТОПЛЕНИЕ) - Изберете най- високата възможна температура

4. Оставете всяка функция да работи в

продължение на 5 минути и извършете следните проверки: Списък на проверките за изпълнение

Няма теч на електричество Тялото е успешно

Всички електрически терминали са добре

Вътрешните и външните тела са стабилно

Всички свръзки на тръбите не текат Външно (2):

(2): Водата се оттича правилно през отводния

Всички тръби са правилно изолирани Тялото изпълнява функцията COOL(КУУЛ)

Тялото изпълнява функцията HEAT (ОТОПЛЕНИЕ) правилно Въздушните отвори на вътрешното тяло се въртят правилно

ДВОЙНА ПРОВЕРКА НА ТРЪБНИТЕ ВРЪЗКИ По време на работа налягането на фреоновия кръг ще се увеличи. Това може да разкрие течове, които не са били налични по време на първоначалната ви проверка. Отделете време по време на тестирането, за да проверите двукратно дали всички свръзки на тръбата за фреон нямат течове. Вижте раздела за проверка за газови течове за инструкции.

5. След успешното изпълнение на теста и

потвърждение, че всички контролни точки в Списъка на проверките, са ПРАВИЛНИ, направете следното:

Използвайте дистанционното управление за да върнете тялото до нормална работна температура.

Използвайте изолационна лента, обвийте вътрешните тръби за фреон, които сте останали непокрити по време на процеса на монтаж на вътрешния

АКО ОКОЛНАТА ТЕМПЕРАТУРА Е ПОД 17 ° C (62 ° F) Не можете да използвате дистанционното управление, за да включите функцията COOL(КУУЛ), когато околната температурата е под 17°C. В този случай можете да използвате

MANUAL CONTROL (РЪЧЕН КОНТРОЛ) , за да тествате функцията COOL(КУУЛ).

1. Повдигнете предния панел на вътрешното

тяло и го повдигайте, докато щракне на мястото си.

MANUAL CONTROL L(РЪЧЕН КОНТРОЛ) се намира от дясната страна на тялото. Натиснете го 2 пъти за да изберете функцията COOL(КУУЛ).

3. Започнете Тестовия Старт както подобава.

Бутон за ръчна настройка36

Безопасност Опаковане и разопаковане на

Опаковане и разопаковане на уреда Инструкции за опаковане и разопаковане на уреда: Разопаковане: Вътрешно тяло:

1. Срежете опаковъчното тиксо на кашона с нож, един разрез отляво, един разрез в

средата и един разрез отдясно.

2. Използвайте щипката, за да извадите запечатващите пирони от горната част на кашона.

4. Извадете средната поддържаща пластина, ако е включена.

5. Извадете пакета с аксесоари и извадете свързващия проводник, ако е включен.

6. Извадете уреда от кашона и го оставете да легне.

7. Отстранете опаковъчната пяна отляво и отдясно или опаковъчната пяна отгоре и

отдолу. Развържете опаковъчната торба. Външно тяло

1. Срежете опаковъчния ремък.

2. Извадете уреда от картона.

3. Махнете пяната от уреда.

4. Махнете опаковъчната торба от уреда.

1. Сложете вътрешното тяло в опаковъчната торба.

2. Прикрепете към уреда лявата и дясната или долната и горната опаковъчна пяна.

3. Поставете уреда в кашона, след което поставете вътре пакета с аксесоарите.

4. Затворете кашона и го запечатайте с тиксо.

5. Използвайте опаковъчния ремък ако е необходимо.

1. Поставете външното тяло в опаковъчната торба.

2. Поставете долната пяна в кутията.

3. Поставете уреда в кашона, след което сложете отгоре горната опаковъчна пяна.

4. Затворете кашона и го запечатайте с тиксо.

5. Използвайте опаковъчния ремък ако е необходимо.

Моля, запазете всички опаковъчни материали, които може да ви потрябват за в бъдеще.37

Безопасност Информация Отноно Съпротивлението (Приложимо само за следните тела) Този уред MSAFB-12HRN1-QC6 може да бъде свързан само към захранване със съпротивление на системата не повече от 0,373Ω. В случай на необходимост, моля, консултирайте се с вашия доставчик за информация относно съпротивлението на

Този уред MSAFD-17HRN1-QC5 може да бъде свързан само към захранване със съпротивление на системата не повече от 0,210Ω. В случай на необходимост, моля, консултирайте се с вашия доставчик за информация относно съпротивлението на

Този уред MSAFD-22HRN1-QC6 може да бъде свързан само към захранване със съпротивление на системата не повече от 0,129Ω, В случай на необходимост, моля, консултирайте се с вашия доставчик за информация относно съпротивлението на системата.42

Безопасност Упътване на дистанционно ИЛЮСТРАЦИЯ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ НА КЛИМАТИКА Благодарим Ви, че закупихте нашия климатик. Моля, прочетете внимателно това ръководство за експлоатация, преди да използвате климатика. Моля да запазите това ръководство за бъдещи справки.01

• Спецификации на дистанционното p. 2
• Работа с Дистанционното Управление p. 3
• Бутони и функции p. 4
• Индикатори на екрана на дистанционното p. 5

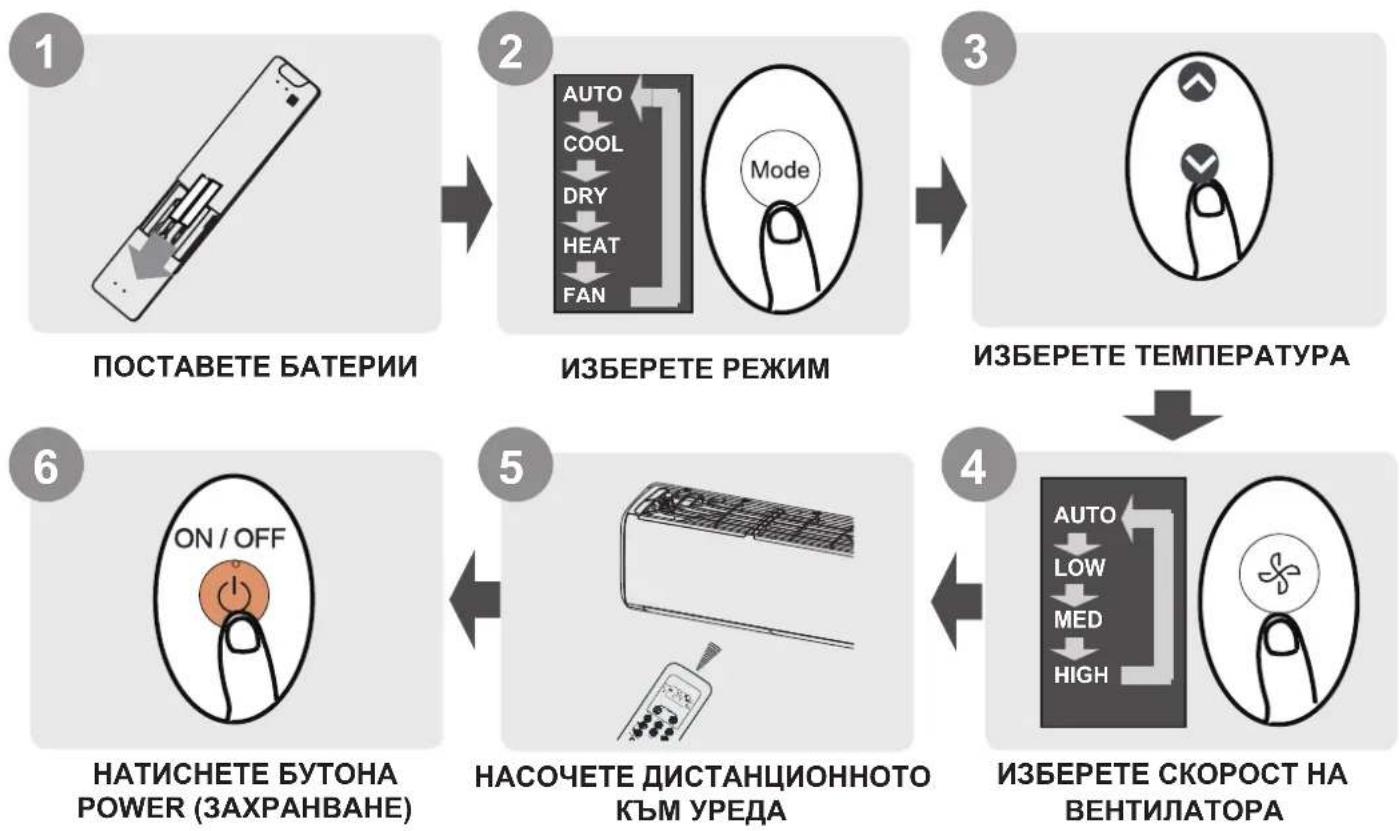

• Как да използвате основните функции p. 6
• Как да използвате разширените функции СПЕЦИАЛНА БЕЛЕЖКА ● Дизайнът на бутоните на устройството ви може да се различава леко от показания пример. ● Ако устройството няма определена функция, натискането на този бутон ,на дистанционното, това няма да има ефект. ● Когато има големи разлики в описанието на функцията между дистанционното управление, илюстрацията и НАРЪЧНИКА НА ПОТРЕБИТЕЛЯ, описанието в „НЪРЪЧНИК НА ПОТРЕБИТЕЛЯ“ има предимство.02 Спецификации на дистанционното МоделRG10B(F)/BGEF, RG10B(F1)/BGEFU1,RG10B1(F)/BGEF,RG10B2(F)/BGCEF, RG10B10(F)/BGEF, RG10B(H)/BGEF, RG10B(H1)/BGEFU1,RG10B1(H)/BGEF, RG10B2(H)/BGCEF,RG10B10(H)/BGEF, RG10B(G)/BGEF, RG10B(S)/BGEF, RG10B(G1)/BGEFU1,RG10B1(G)/BGEF,RG10B2(G)/BGCEF, RG10B10(G)/BGEF, RG10Y1(F)/BGEF,RG10Y1(H)/BGEF,RG10Y1(G)/BGEFНоминално Напрежение3,0V (Сухи батерии R03/LR03×2)Обхват на приемане на сигнала Заобикаляща среда-5°C~60°C(23°F~140°F) p. 9

За модел RG10Y1(F/H/G)/BGEF, ако уредът е изключен при режим COOL (ОХЛАЖДАНЕ), AUTO (АВТОМАТИЧЕН) или DRY (ИЗСУШАВАНЕ) със зададена под 24 °C температура, температурата автоматично ще се настрои на 24 °C, когато отново включите уреда. Ако уредът е изключен в режим HEAT (ОТОПЛЕНИЕ) със зададена температура над 24 °C, температурата автоматично ще се настрои на 24 °C, когато отново включите уреда. Ръководство за бързо стартиране

ИЗБЕРЕТЕ СКОРОСТ НА ВЕНТИЛАТОРА ИЗБЕРЕТЕ РЕЖИМ ИЗБЕРЕТЕ ТЕМПЕРАТУРА НЕ СТЕ СИГУРНИ КАКВО ПРАВИ ДАДЕНА ФУНКЦИЯ? Обърнете се към разделите Как да използваме основни функции и Как да използваме разширени функции в това ръководство за подробно описание как да използвате климатика си.03 Работа с Дистанционното Управление Поставяне и подмяна на батериите Възможно е Вашият климатик да се доставя с две батерии (при някои модели). Поставете батериите в дистанционното управление преди употреба.

1. Плъзнете задния капак от дистанционното

управление надолу, като изложите отделението за

2. Поставете батериите, като внимавате да съответстват

на (+) и (-) края на батериите със символите в отделението за батерии.

лъзнете капака на батерията обратно на мястото си. БЕЛЕЖКИ ЗА БАТЕРИИТЕ За оптимална производителност на продукта: ● Не смесвайте стари и нови батерии или батерии от различни видове. ● Не оставяйте батериите в дистанционното, когато не планирате да използвате уреда за повече от 2 месеца. ИЗХВЪРЛЯНЕ НА БАТЕРИИТЕ Не изхвърляйте батериите като несортирани общински отпадъци. Обърнете се към местните закони за правилното изхвърляне на батериите. СЪВЕТИ ЗА ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННО УПРАВЛЕНИЕ ● Дистанционното управление трябва да се използва в рамките на 8 метра от устройството. ● Устройството ще издава звуков сигнал, когато е получен дистанционен сигнал. ● Завеси, други материали и пряка слънчева светлина могат да възпрепятстват приемника на инфрачервения сигнал. ● Извадете батериите, ако устройството за дистанционно управление не се използва повече от 2 месеца. ЗАБЕЛЕЖКИ ОТНОСНО ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ Устройството може да отговаря на местните национални разпоредби. ● В Канада трябва да се спазва CAN ICES-3(B)/NMB-3(B). ● В САЩ това устройство отговаря на част 15 от правилата на FCC. Операцията е предмет на следните две условия: (1) Това устройство няма да причинява вредни смущения и (2) това устройство трябва да приема смущения, включително смущения, които могат да причинят нежелана работа. Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от Правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с инструкциите, може да причини вредни смущения в радиокомуникациите. Въпреки това, няма гаранция, че няма да има смущения в дадена инсталация. Ако това оборудване причинява вредни смущения в радиото или телевизионното приемане, което може да се определи, като се изключи и включи оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или няколко от следните мерки: ● Преориентирайте или преместете приемната

● Увеличете разстоянието между оборудването и приемника. ● Свържете оборудването в контакт на верига, различна от тази, към която е свързан приемникът. ● Обърнете се към дилъра или към опитен радио / телевизионен техник за помощ. ● Промени или модификации, които не са одобрени от страната, отговорна за спазването им, могат да отнемат правото на потребителя да управлява оборудването.04 Бутони и функции Преди да започнете да използвате новия климатик, не забравяйте да се запознаете с дистанционното управление. Следва кратко въведение към самия дистанционно управление. За инструкции как да работите с климатика си, вижте раздела Как да използваме основни функции

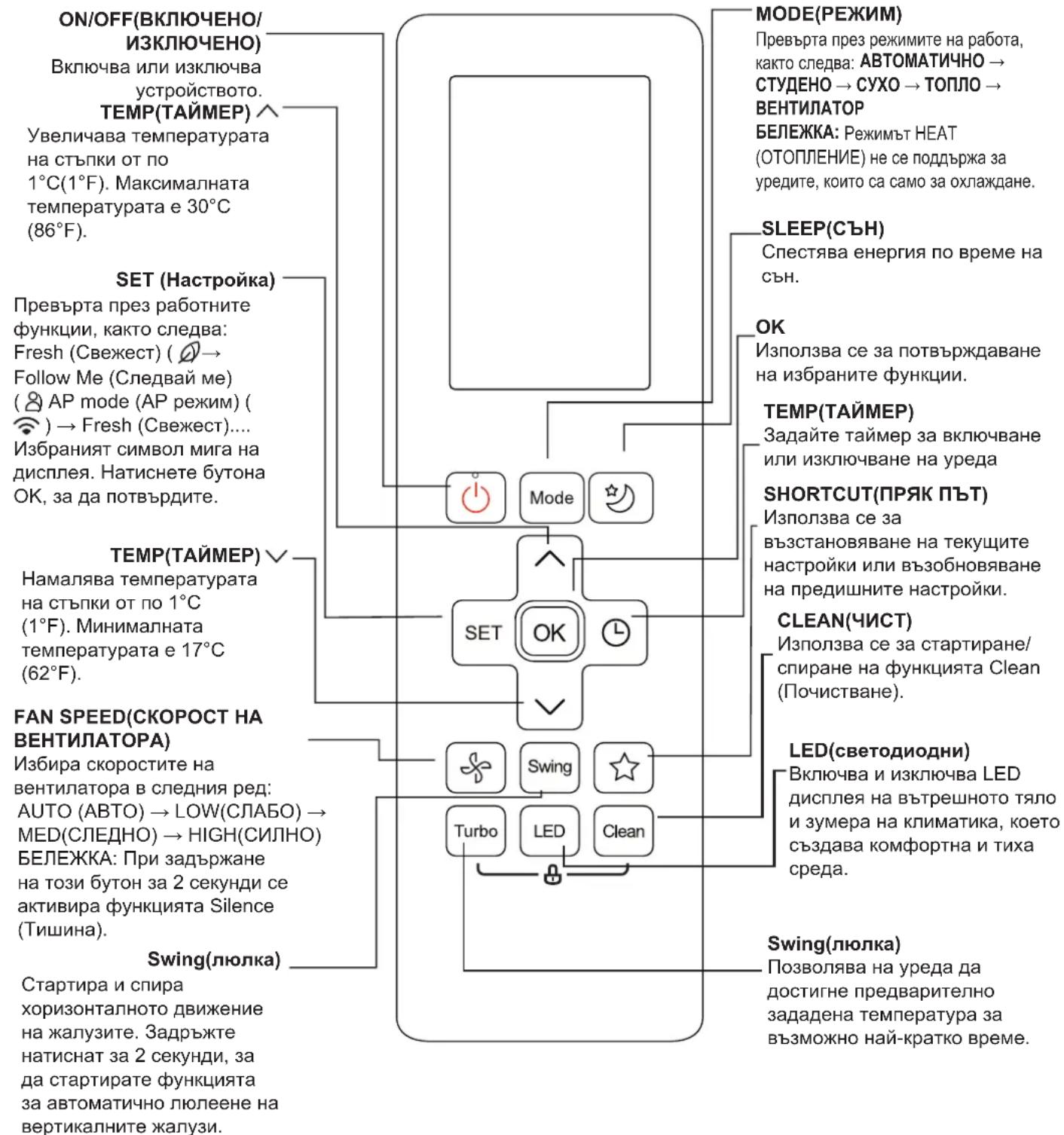

това ръководство. ON/OFF(ВКЛЮЧЕНО/

Включва или изключва устройството. TEMP(ТАЙМЕР) Увеличава температурата на стъпки от по 1°C(1°F). Максималната температурата е 30°C (86°F). SET (Настройка) Превърта през работните функции, както следва: Fresh (Свежест) ( ) → Follow Me (Следвай ме) ( ) AP mode (AP режим) ( ) → Fresh (Свежест).... Избраният символ мига на дисплея. Натиснете бутона OK, за да потвърдите. MODE(РЕЖИМ) Превърта през режимите на работа, както следва: АВТОМАТИЧНО → СТУДЕНО → СУХО → ТОПЛО →

Режимът HEAT (ОТОПЛЕНИЕ) не се поддържа за уредите, които са само за охлаждане. SLEEP(СЪН) Спестява енергия по време на

Използва се за потвърждаване на избраните функции. TEMP(ТАЙМЕР) Задайте таймер за включване или изключване на уреда SHORTCUT(ПРЯК ПЪТ) Използва се за възстановяване на текущите настройки или възобновяване на предишните настройки. CLEAN(ЧИСТ) Използва се за стартиране/ спиране на функцията Clean (Почистване). LED(светодиодни) Включва и изключва LED дисплея на вътрешното тяло и зумера на климатика, което създава комфортна и тиха

Swing(люлка) Позволява на уреда да достигне предварително зададена температура за възможно най-кратко време. TEMP(ТАЙМЕР) Намалява температурата на стъпки от по 1°C (1°F). Минималната температурата е 17°C (62°F).

AUTO (АBTO) → LOW(СЛАБО) →

MED(СЛЕДНО) → HIGH(СИЛНО) БЕЛЕЖКА: При задържане на този бутон за 2 секунди се активира функцията Silence

FAN SPEED(СКОРОСТ НА ВЕНТИЛАТОРА) Избира скоростите на вентилатора в следния ред: Swing(люлка) Стартира и спира хоризонталното движение на жалузите. Задръжте натиснат за 2 секунди, за да стартирате функцията за автоматично люлеене на вертикалните жалузи. Модел: RG10B(F/H/G)/BGEF,RG10B(S)/BGEF ОБЪРНЕТЕ ВНИМАНИЕ: За модел RG10B(F1/H1/G1)/BGEFU1, едновременното натискане на бутоните & за 3 секунди ще промени показанието за температурата между °C & °F скалата.05 Индикатори на екрана на дистанционното Информацията се показва, когато дистанционното е включено. Индикаторът предаване светва, когато дистанционното изпраща сигнал към вътрешното тяло Показание MODE (РЕЖИМ) Показва текущия режим, включително: ЕКО дисплейНе е налице за това устройствоПоказание GEAR (ПРЕДАВКА)Не е налице за това устройствоПоказание LOCK (ПРЕДАВКА)Показва се, когато функцията LOCK (ЗАКЛЮЧВАНЕ) е активирана.Показание за Температура/Таймер/Скорост на вентилатора. Показва по подразбиране зададената температура, скоростта на вентилатора или настройката на таймера, когато се използва функцията TIMER ON/OFF (ТАЙМЕР ВКЛ./ИЗКЛ.). ● Температурен диапазон: 17-30°C/62-86°F (20-28°C) (в зависимост от модела) ● Обхват за задаване на таймера: 0-24 часаТози дисплей е празен, когато работите в режим FAN.Показание за функцията Fresh (Свежест) (за някои модели)(Няма показание, когато функцията Fresh (Свежест) е активирана)Показва режима „Сън“Показва функцията „Следвайте ме”Показание за функцията Wireless control (WiFi контрол)Показва засечена слаба батерия (ако мига)ON (ВКЛ)ТАЙМЕР ВКЛЮЧЕН дисплей OFF (ИЗКЛ)ТАЙМЕР ИЗКЛЮЧЕН дисплей Показание функцията Silence (Тишина)Показание FAN SPEED (СКОРОСТ НА ВЕНТИЛАТОРА) Показва избраната скорост на вентилатора: LOW (

Всички показатели, показани на фигурата, са с цел яснота на представянето. Но по време на действителна работа на дисплея се показват само символите за съответната функция.06 Как да използвате основните функции Основни функции ВНИМАНИЕ! Моля, уверете се преди употреба, че уредът е включен в контакта и че има захранване.

COOL (ОХЛАЖДАНЕ).2. Задайте желаната температура, използвайки бутоните TEMP (TEMП.) или TEMP (TEMП.) .3. Натиснете ВЕНТИЛАТОР бутона, за да изберете скоростта на вентилатора: АВТОМАТИЧНО, СЛАБО, СРЕДНО или СИЛНО.4. Натиснете бутона ВКЛЮЧЕНО/ИЗКЛЮЧЕНО за да стартирате устройството.НАСТРОЙВАНЕ НА ТЕМПЕРАТУРАТАРаботният обхват за температура на уреда е 17-30°C (62-86°F). Можете да увеличавате или намалявате зададената температура на стъпки от по 1°C (1°F). AUTO (Автоматичен) режим При AUTO (АВТОМАТИЧЕН) режим уредът сам автоматично ще избере COOL (ОХЛАЖДАНЕ), FAN (ВЕНТИЛАТОР) или HEAT (ОТОПЛЕНИЕ) в зависимост от зададената температура. 1. Натиснете бутона MODE (РЕЖИМ), за да изберете AUTO (АВТОМАТИЧЕН).2. Задайте желаната температура, използвайки бутоните TEMP (TEMП.) или TEMP (TEMП.) .3. Натиснете бутона ВКЛЮЧЕНО/ИЗКЛЮЧЕНО за да стартирате устройството.БЕЛЕЖКА: FAN SPEED(СКОРОСТ на ВЕНТИЛАТОРА) не може да се настрои в автоматичен режим.

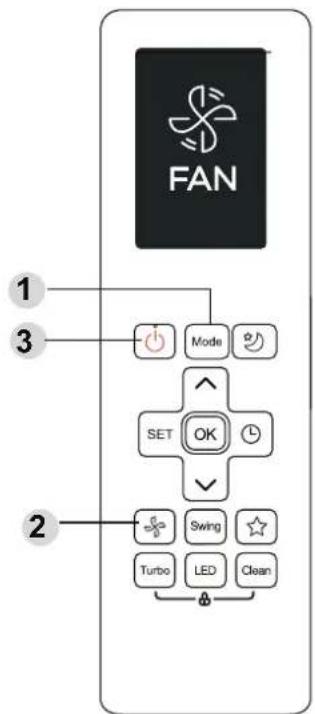

FAN бутона, за да изберете скоростта на вентилатора: АВТОМАТИЧНО, СЛАБО, СРЕДНО или СИЛНО.3. Натиснете бутона ВКЛЮЧЕНО/ИЗКЛЮЧЕНО, за да стартирате устройството. БЕЛЕЖКА: Не може да настройвате температурата при режим FAN (ВЕНТИЛАТОР). В резултат на това LCD екранът на дистанционното управление няма да покаже температура.

MODE (РЕЖИМ), за да изберете DRY (ИЗСУШАВАНЕ). 2. Задайте желаната температура, използвайки бутоните TEMP (TEMП.) или TEMP (TEMП.) .3. Натиснете бутона ВКЛЮЧЕНО/ИЗКЛЮЧЕНО, за да стартирате устройството.БЕЛЕЖКА: Не може да се променя FAN SPEED (СКОРОСТ НА ВЕНТИЛАТОРА) при режим DRY (ИЗСУШАВАНЕ).

HEAT (ОТОПЛЕНИЕ).2. Задайте желаната температура, използвайки бутоните TEMP (TEMП.) или TEMP (TEMП.) .3. Натиснете FAN бутона, за да изберете скоростта на вентилатора: АВТОМАТИЧНО, СЛАБО, СРЕДНО или СИЛНО.4. Натиснете бутона ВКЛЮЧЕНО/ИЗКЛЮЧЕНО, за да стартирате устройството.БЕЛЕЖКА: При падането на външната температура, работата на функцията HEAT (ОТОПЛЕНИЕ) на вашия уред може да бъде засегната. В такива случаи препоръчваме използването на този климатик заедно с друг отоплителен уред.08 Найстройка на TIMER (ТАЙМЕР) TIMER ON/OFF (ТАЙМЕР ВКЛ./ИЗКЛ.) - Задайте времето, след което уредът ще се включва/ изключва автоматично. TIMER ON (ТАЙМЕР ВКЛ.) настройка Натиснете бутона TIMER (ТАЙМЕР), за да стартирате последователност ON (ВКЛ.) за времето.Натиснете нагоре или надолу бутона за температурата няколко пъти, за да зададете желаното време за включване на уреда. Насочете дистанционното към уреда и изчакайте 1 секунда, при което ще се активира функцията TIMER ON (ТАЙМЕР ВКЛ.).TIMER

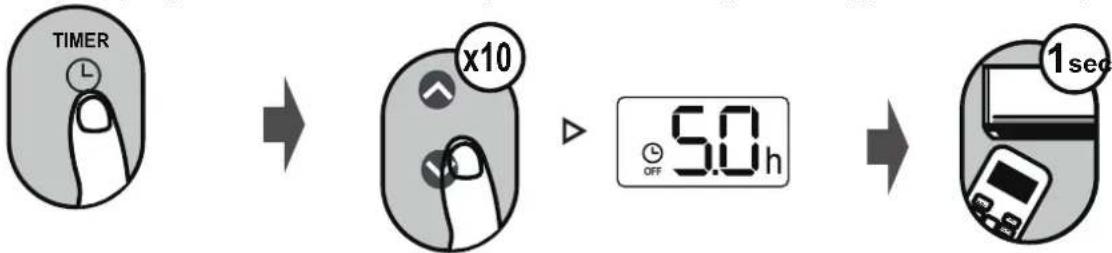

EMP SLEEP 1sec TIMER OFF (ТАЙМЕР ИЗКЛЮЧЕН) настройка Натиснете бутона TIMER (ТАЙМЕР), за да стартирате последователност OFF (ИЗКЛ.) за времето.Натиснете нагоре или надолу бутона за температурата няколко пъти, за да зададете желаното време за изключване на уреда. Насочете дистанционното към уреда и изчакайте 1 секунда, при което ще се активира функцията TIMER OFF (ТАЙМЕР ИЗКЛЮЧЕН). ON/O

времето ще се увеличава на стъпки по 30 минути с всяко натискане, до 10 часа. След 10 часа и до 24 часа ще се увеличава на стъпки от по 1 час. (Натиснете например 5 пъти, за да получите 2,5 часа и натиснете 10 пъти, за да получите 5 часа). Таймерът ще се върне към 0.0 след 24.

2. Отменете всяка функция, като зададете таймера й на 0.0 ч.

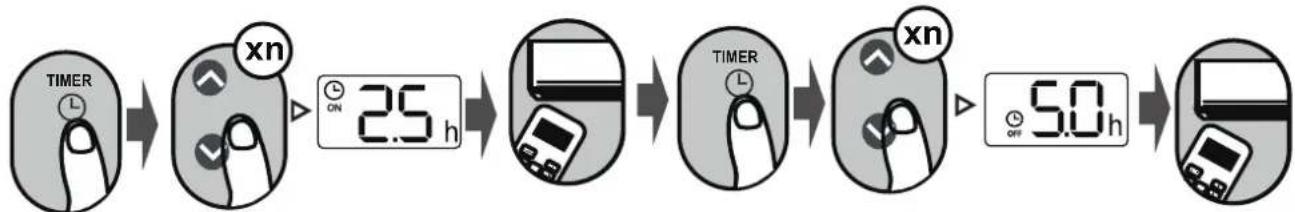

Настройка за TIMER ON & OFF (ТАЙМЕР ВКЛ. И ИЗКЛ.) (пример) Имайте предвид, че периодите, които сте задали за двете функции, се отнасят до часове след текущото време. ON/OFFM

време 13:00 5 часа по-късно 2,5 часа по-късно

Пример: Ако в момента таймерът е на 13:00 ч. и настроите таймерът както е описано по-горе, уредът ще се включи 2,5 часа по-късно (15:30 ч.) и ще се изключи в 18:00 ч.09 Как да използвате разширените функции Функция люлеенеНатиснете бутона Swing (Люлеене) Swing

Swing Хоризонталното крило ще започне да се люлее нагоре и надолу автоматично при натискане на бутона Swing (Люлеене). Натиснете отново, за да го спрете.Задръжте този бутон натиснат повече от 2 секунди, при което функцията за вертикално люлеене на жалуза ще се активира. (Някои модели)Функция ПРЯК ПЪТНатиснете бутона SHORTCUT (ПРЯК ПЪТ)Натискайте този бутон, когато дистанционното управление е включено, системата автоматично ще се върне към предишните настройки, включително режима на работа, температурата на настройка, нивото на скоростта на вентилатора и функцията за сън (ако е активирана). Ако натиснете повече от 2 секунди, системата автоматично ще възстанови текущите настройки за работа, включително режима на работа, температурата на настройка, нивото на скоростта на вентилатора и функцията за сън (ако е активирана).Функция TURBO (ТУРБО)Натиснете бутона TURBO (ТУРБО) Turbo Когато изберете функция Boost (Ускоряване) в режим COOL (ОХЛАЖДАНЕ), уредът ще духа хладен въздух с настройка на най-силен въздушен поток, за да стартира рязко процеса на охлаждане.Когато изберете функция Boost (Ускоряване) в режим HEAT (ОТОПЛЕНИЕ), за уреди с електрически нагревателни елементи, Електрическият НАГРЕВАТЕЛ ще се активира и ще стартира процеса на отопление.Функция Clean (Почистване)Натиснете бутона CLEAN (ЧИСТ) Clean Пренасяните по въздушен път бактерии могат да виреят във влагата, която кондензира около топлообменника в уреда. При редовна употреба по-голямата част от тази влага се изпарява от уреда. При натискането на бутона CLEAN (ПОЧИСТВАНЕ), вашият уред ще се самопочисти автоматично. След почистване уредът ще се изключи автоматично. При натискане на бутона CLEAN (ПОЧИСТВАНЕ) по средата на цикъла, действието ще се отмени, а уредът ще се изключи. Можете да използвате функцията CLEAN (ПОЧИСТВАНЕ) колкото често пожелаете. Бележка: Можете да активирате тази функция само в режим COOL (ОХЛАЖДАНЕ) или DRY (ИЗСУШАВАНЕ).10 LED дисплей LED Натиснете бутона LED (ЛЕД)

LED Задръжте този бутон за повече от 5 секунди (за някои модели)Натиснете този бутон, за да включите и изключите дисплея на вътрешното тяло.Задръжте този бутон натиснат 5 сек. повече и вътрешното тяло ще покаже актуалната стайна температура. Задържайки 5 сек. отново ще ви върне до температурата на настройка.Функция LOCK (ЗАКЛЮЧВАНЕ) Clean

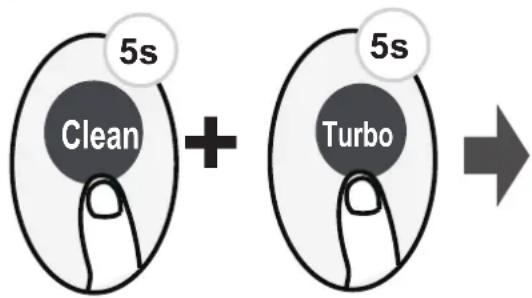

Turbo Натиснете заедно бутоните Clean (почистване) Turbo (Турбо) за повече от 5 секунди, за да активирате функцията Lock (Заключване). Нито един бутон няма да реагира, освен при повторното натискане на тези два бутона за две секунди, за да деактивирате заключването.Функция Silence (Тишина) Задръжте натиснат бутона Fan (Вентилатор) за повече от 2 секунди, за да активирате или деактивирате функцията Silence (Тишина) (за някои модели).Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.), Mode (Режим), Sleep (Сън), Turbo (Турбо) или Clean (Чистене), по време на функциониране, за да отмените функцията за тишина.FP функцияНатиснете този бутон 2 пъти в рамките на една секунда при режим HEAT (ОТОПЛЕНИЕ) и настройка на температурата 17 °C/62 °F или 20 °C(за модел RG10B10(F/H/G)/BGEF). Уредът ще работи с висока скорост на вентилатора (докато компресорът е включен) с автоматично настроена температура на 8 °C/46 °F. Бележка: Тази функция е само за климатик с термопомпа. Натиснете този бутон 2 пъти в рамките на една секунда при режим HEAT (ОТОПЛЕНИЕ) и настройка на температурата 17 °C/62 °F или 20 °C(за модел RG10B10(F/H/G)/BGEF), за да активирате функцията FP. При натискане на бутона On/Off (Вкл./Изкл.), Sleep (Сън), Mode (Режим), Fan (Вентилатор) и Temp. (Температура) действието на тази функция ще се отмени.11 Функция SLEEP(СЪН) Натиснете бутона SLEEP (сън) Употребата на енергия докато SLEEP (СЛИЙП) (и не се нужд,аете от същите температурни настройки, за да останете удобни). Тази функция може да се активира само от дистанционно. За подробности, моля, вижте “функция сън ” в “РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ ”.

Функцията СЪН не е достъпна в режим ВЕНТИЛАТОР или СУХО. Функция SET (НАСТРОЙКА) SET SET

● Натиснете бутона SET (НАСТРОЙКА), за да влезете в настройката на функцията, след това натиснете бутона SET (НАСТРОЙКА) или бутона TEMP (ТЕМП.) или TEMP (ТЕМП.) , за да изберете желаната функция. Избраният символ мига на дисплея. Натиснете бутона OK, за да потвърдите. ● За да отмените избраната функция, просто изпълнете същите процедури, както посоченото по-

● Натиснете бутона SET (НАСТРОЙКА), за да скролнете през работните функции, както следва: Fresh (Свежест)* ( ) → Follow Me (Следвай ме) ( ) → AP mode (AP режим) ( ) [ * ]: Ако вашето дистанционно управление има бутон Fresh (Свежест), не можете да използвате бутона SET (НАСТРОЙКА), за да изберете функция Fresh (Свежест). Функция FRESH (Свежест)( ) (за някои модели): Когато функцията FRESH (ФРЕШ) се стартира, колекторът за прах от йонизатор / плазма (в зависимост от моделите) се захранва и ще помогне за премахване на прашеца и примесите от

Функция Follow me (Следвай ме) ( ) : Функцията FOLLOW ME (СЛЕДВАЙ МЕ) позволява на дистанционното управление да измерва температурата в текущото му местоположение и да изпраща този сигнал към климатика на всеки 3 минути. Когато използвате функциите AUTO (АВТОМАТИЧНО), COOL (СТУДЕНО) или HEAT (ТОПЛО), измерването на температурата на околната среда от дистанционното управление (вместо от самия вътрешен модул) ще позволи на климатика да оптимизира температурата около вас и да осигури максимален комфорт.

Натиснете и задръжте бутона Turbo (Турбо) за седем секунди, за да стартирате/спирате функцията за памет на функцията Follow Me (Следвай ме). ● Ако функцията за памет е активирана, "ON (ВКЛ.)" се показва за 3 секунди на екрана. ● Ако функцията за памет е спряна, "OF (ИЗКЛ.)" се показва за 3 секунди на екрана. ● Докато функцията за памет е активирана, натискането на бутона ON/OFF (ВКЛ./ИЗКЛ.), превключването на режима или спиране на тока няма да отменят функцията Follow me (Следвай ме). Функция AP (Точка на достъп)( )(за някои модели): Изберете режим AP (Точка на достъп), за да направите конфигурация на безжична мрежа. При някои модели тя не сработва чрез натискане на бутона SET (НАСТРОЙКА). За да влезете в режим (Точка на достъп), натискайте продължително LED (ЛЕД) бутона седем пъти в рамките на 10 секунди. илиЗа информация относно грижите на Samsung за околната среда и нормативните задължения, свързани с продукта, напр. REACH, посетете нашата страница с информация за устойчивостта, която е достъпна на www.samsung.com
