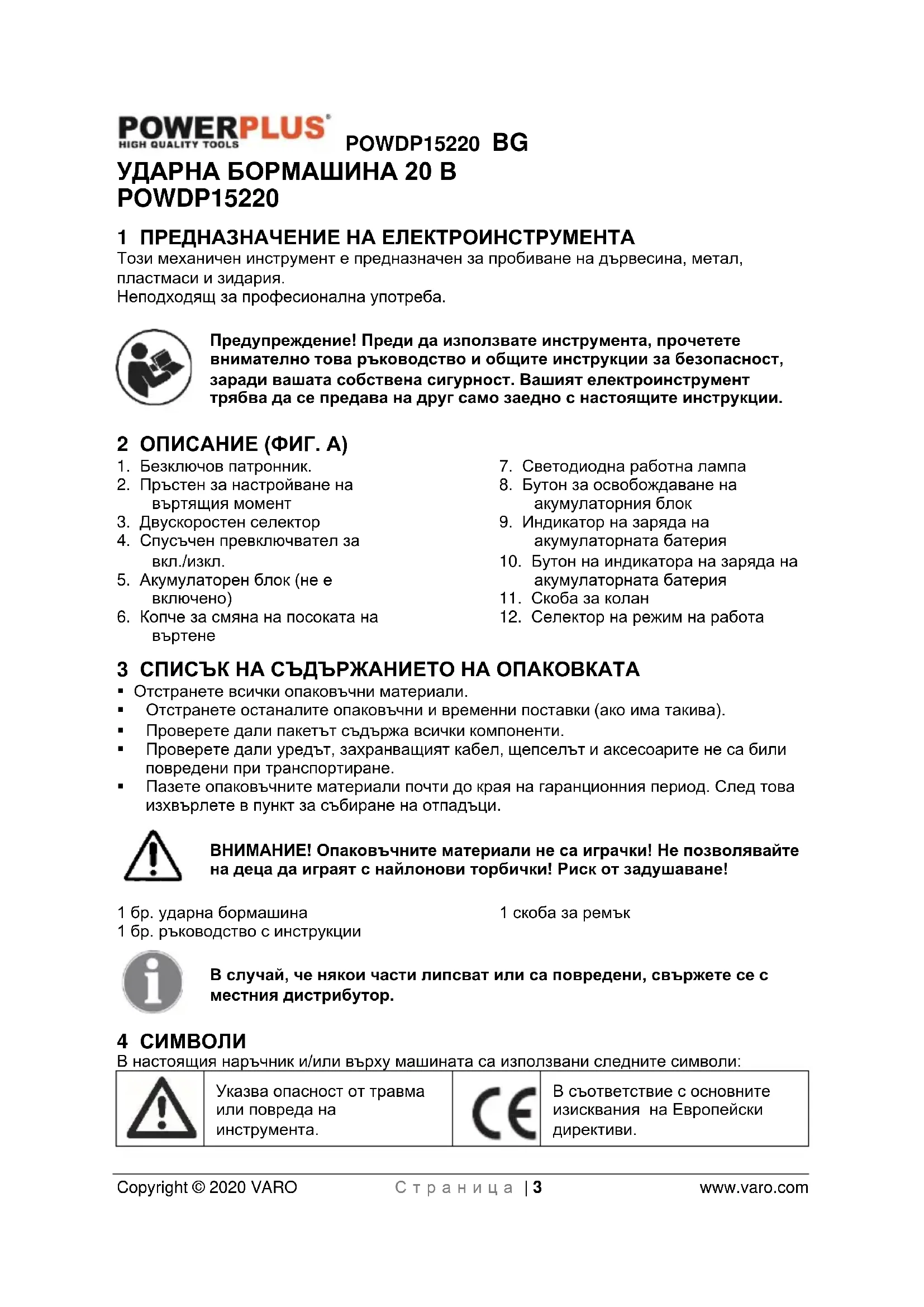

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP15220 PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

8.3 Пръстен за настройване на въртящия момент (2) .................................... 8

8.4 Избирач „напред/назад” (избирач на посоката на въртене

9.3 Вкарване и изваждане на батерията (Фиг. 2) .............................................. 10POWDP15220 BG

9.5.2.2 Въртене обратно на часовниковата стрелка: ................................................ 10

9.5.3 Променлива скорост ............................................................................................ 10

9.6 Настройване на въртящия момент ............................................................. 11

2. Пръстен за настройване на

4. Спусъчен превключвател за

6. Копче за смяна на посоката на

8. Бутон за освобождаване на

акумулаторната батерия

10. Бутон на индикатора на заряда на

акумулаторната батерия

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 бр. ударна бормашина 1 бр. ръководство с инструкции 1 скоба за ремък В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор. 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски директиви.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 4 www.varo.com

Преди да използвате машината, прочетете ръководството.

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим (само за зарядното устройство).

Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.

Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.

Не изгаряйте акумулаторната батерия или зарядното устройство. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 5 www.varo.com

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 6 www.varo.com

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БОРМАШИНИ

• Дръжте електрическите инструменти за изолираните ръкохватки, когато има опасност режещият инструмент да влезе в контакт със скрито окабеляване. При контакт с кабел под напрежение неизолираните метални части на инструмента могат да причинят токов удар на оператора.

• Не докосвайте свердлото, преди да изстине. Свердлата се нагорещяват силно при работа и могат да ви изгорят.

• Избягвайте неволно включване на инструмента. Подгответе се за работа, преди да включите инструмента.

• Не оставяйте инструмента, преди напълно да е спрял. Движещите се части могат да влязат в контакт с повърхността и да го завъртят неконтролирано.

• При работа с ръчен електрически инструмент го дръжте с две ръце, за да овладеете началния въртящ момент.

• Не оставяйте без надзор инструмента при включена акумулаторна батерия. След приключване на работата изключете инструмента и свалете акумулаторната

• Зарядното устройство се нагрява при работа. При липса на подходяща вентилация, електрически дефект или висока околна температура, зарядното устройство може да се нагрее до такава степен, че да създаде опасност от пожар. Не поставяйте зарядното устройство върху горима повърхност. Не закривайте вентилационните отвори на зарядното устройство. Никога не поставяйте зарядното устройство върху килим или мокет - те са не само запалими, но и пречат на достъпа на въздух до вентилационните отвори под зарядното устройство. Поставете зарядното устройство върху стабилна, устойчива и негорима повърхност (метална работна маса или бетонен под) най-малко на 30 см. встрани от всички останали запалими обекти, например пердета или стени. Оборудвайте помещението с пожарогасител и пожарен датчик за дим. Проверявайте често включеното зарядно устройство и акумулаторната батерия.

• Този продукт не е играчка. Съхранявайте инструмента извън обсега на деца.

• Предупрежденията, предпазните мерки и инструкциите по експлоатация в това ръководство не изчерпват всички възможни условия и ситуации, които могат да възникнат. Здравият разум и вниманието са фактори, които не могат да бъдат вградени в продукта - те са задължение и отговорност на оператора. 7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 7 www.varo.com

• Не се опитвайте да ги отваряте по никакъв повод.

• Не съхранявайте на места, където температурата може да превиши 40 °C.

• Зареждайте само при околни температури между 4 °C и 40 °C.

• Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.

• Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

• При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

• Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

• Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно

• При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин: − Внимателно избършете течността с кърпа. Избягвайте контакт с кожата. − В случай на контакт с кожата или очите следвайте долните инструкции: ✓ Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет. ✓ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар. Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

7.2 Зарядни устройства

• Не се опитвайте да зареждате непрезареждащи се батерии.

• Ако кабелите са дефектни, заменете ги веднага.

• Не излагайте на въздействието на вода.

• Зарядното устройство е предназначено само за работа на закрито. 8 МЕХАНИЗМИ

• Литиево-йонните батерии са с по-добро съотношение между капацитет и тегло (повече мощност при по-малко тегло, по-компактна батерия).

• Няма ефект на запаметяване (загуба на капацитет след няколко цикъла на зареждане и изтощаване), както е при другите типове батерии (Ni-Cd, Ni-MeH,...).

• Ограничен саморазряд (виж също така раздел „Съхранение”).POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 8 www.varo.com

8.2 Безключов патронник (1)

Бормашината ви разполага с безключов патронник, който позволява да затягате и освобождавате на ръка свредлата от челюстите на патронника.

8.3 Пръстен за настройване на въртящия момент (2)

Бормашината е снабдена с пръстен на настройване на въртящия момент. Той ви дава възможност да изберете желания въртящ момент в зависимост от дейността, която ще изпълнявате (пробиване или завинтване на различни винтове в различни материали). Правилната настройка зависи от типа на материала и размера на винта, който използвате.

8.4 Избирач „напред/назад” (избирач на посоката на въртене

„надясно/наляво”) (6) Машината разполага с избирач на посоката на въртене напред или назад, който е поставен над спусъка на прекъсвача. ВНИМАНИЕ: За да предотвратите повреждане на предавателния механизъм, винаги изчаквайте патронникът да спре напълно преди да промените посоката на въртене или да изберете друга скорост (HI-LO – голяма или малка). Натиснете спусъка на прекъсвача, за да спрете машината.

8.5 променлива скорост

Акумулаторната ви бормашина разполага с превключвател за промяна на скоростта. Скоростта на въртене и въртящият момент се увеличават в съответствие с упражнения върху спусъка натиск. Бормашината има електрическа спирачка и, при отпускане на спусъка, двигателят спира.

8.6 Селектор на скоростта (3)

Акумулаторната ви машина разполага с двускоростен предавателен механизъм, предназначен за пробиване или завинтване LO (1) (малка) или HI (2) (голяма) скорост. Отгоре на машината е разположен плъзгач, с който се избира или малка LO (1), или голяма HI (2) скорост.

8.7 Светодиодна лампичка (7)

Акумулаторната ви бормашина е снабдена със светодиодна лампичка в предната част, над блока на акумулаторната батерия.

8.8 Мека ръкохватка от TPR

Акумулаторната ви бормашина е снабдена с мека ръкохватка от TPR и защитни принадлежности. Термопластичната гума (TPR) е еластичен, ударопоглъщащ и безопасен за околната среда материал (рециклиращ се). 9 РАБОТА

9.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 9 www.varo.com Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем. Не поставяйте зарядното устройство в зона с повишена температура или на студено. Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство.

1. Оставете акумулаторния блок да се охлади напълно преди зареждане.

9.1.1 Индикация на зареждането (Фиг. 1)

Свържете зарядното устройство към контакта.

• Постоянно зелено: готовност за зареждане.

• Мигащо червено: зареждане.

• Постоянно зелено: заредено.

• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство. Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съотвества напълно на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия

2. След приключване на зареждането извадете зарядното устройство от контакта и

акумулаторната батерия от зарядното устройство.

3. Оставете акумулаторната батерия да изстине, преди да я използвате.

4. Съхранявайте зарядното устройство и акумулаторната батерия в затворено

помещение и извън обсега на деца. ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

9.2 Индикатор на зареждането (Фиг. 1a)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (12). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа. Трите светодиода показват нивото на зареждане на акумулаторната батерия: Светят трите светодиода: Акумулаторната батерия е напълно заредена Светят два светодиода: Акумулаторната батерия е заредена на 60% Свети един светодиод: Акумулаторната батерия е почти разреденаPOWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 10 www.varo.com

9.3 Вкарване и изваждане на батерията (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Сваляне на акумулаторната батерия: едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

• За поставяне на батерията набутайте акумулаторната батерия върху контактите на инструмента.

9.4 Поставяне и снемане на накрайник или свредло (Фиг. 3)

Тази бормашина има безключов патронник, който предотвратява разхлабването на накрайника или свредлото и позволява затягането и освобождаването на свредлото на ръка в челюстите на патронника.

• Завъртете пръстен A обратно на часовниковата стрелка с другата си ръка, докато патронникът на бормашината се отвори достатъчно, за да приеме инструмента.

• Вкарайте свредлото или накрайника за винтове в патронника на бормашината.

• Завъртете пръстена A по часовниковата стрелка, докато инструментът бъде затегнат плътно. Снемете инструмента в обратната последователност.

9.5 Превключвател (4)

Включването и изключването на бормашината се извършва чрез натискане и отпускане на спусъка на превключвателя.

9.5.1 Заключване на превключвателя (Фиг. 4)

Спусъкът на превключвателя може да бъде заключен в положение Изкл. Така се намалява вероятността за случайно включване, когато инструментът не се използва. За да заключите спусъка на превключвателя, поставете селектора на посоката на въртене в централно положение.

9.5.2 Посока на въртене (Фиг. 5)

Посоката на въртене се управлява от селектор, разположен над спусъка на превключвателя.

9.5.2.1 Въртене по часовниковата стрелка:

Надясно: За да изберете преден ход на въртене, отпуснете прекъсвача за вкл/изкл и избутайте лоста за преден/заден ход към лявата страна на инструмента.

9.5.2.2 Въртене обратно на часовниковата стрелка:

Наляво: За да изберете заден ход на въртене, избутайте лоста към дясната страна на инструмента.

9.5.3 Променлива скорост

Този инструмент има превключвател за променлива скорост, който осигурява по-висока скорост и въртящ момент при усилване на натиска върху превключвателя. Скоростта се контролира чрез силата на натискане върху спусъка на превключвателя.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 11 www.varo.com

9.6 Настройване на въртящия момент

Въртящият момент се настройва чрез завъртане на пръстена за настройване; въртящият момент е по-голям, когато настройката на въртящия момент е в по-висока позиция. Въртящият момент е по-малък, когато пръстенът е настроен в ниска позиция, като позиция “1” означава най-ниската, а “23” означава най-високата настройка. Въртящият момент се настройва с тази настройка според различните винтове и материали - ако винтът е дълъг и материалът е твърд, можете да настроите по-голям въртящ момент.

Функцията настройка на въртящия момент работи само в комбинация с режима на завинтване/развинтване на винтове.

9.7 Селектор на режим на работа

• Завъртете селектора на режима така, че стрелката да сочи ударен режим на пробиване .

• Завъртете селектора на режима така, че стрелката да сочи режим на пробиване

• Завъртете селектора на режима така, че стрелката да сочи режим на работа на винтовърт .

9.8 Селектор на скоростта (Фиг. 6)

ЗАБЕЛЕЖКА： Маркировка "1" е позиция за ниска скорост, а маркировка "2" е позицията за висока скорост, които са щамповани на бутона на двускоростния селектор. Бормашината има двускоростно задвижване проектирано за пробиване на 1 (НИСКА) или 2 (ВИСОКА) скорост. Двускоростният селектор е разположен в горната част на бормашината и служи за избиране на ниска или висока скорост. Ако избутате бутона напред и изберете диапазона на ниски скорости, скоростта ще намалее, но ще предостави по-голяма мощност и въртящ момент. Ако използвате бормашината в диапазона на високите скорости, скоростта ще нарасне, но ще предостави по-ниска мощност и въртящ момент. Използвайте ниската скорост за приложения с висока мощност и въртящ момент, а високата скорост за приложения с бързо пробиване. Важно: НИКОГА не настройвайте двускоростния селектор докато бормашината работи. Винаги я изчаквайте първо да спре напълно.

9.9 Светодиодна лампа (Фиг. 7)

Светодиодната работна лампа може да свети преди включване на двигателя, ако натиснете ключа леко, което ще освети работната зона за предварителна проверка, и ще остане да свети и по време на работа. ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към коедо и да било лице или прдмет освен към работния детайл. Не насочвайте преднамерено лъча към хора и се уверете, че той няма да бъде насочен към окото на човек за по-продължително от 0,25 сек.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 12 www.varo.com 10 ПРОБИВАНЕ

Преди да използвате инструмента за пробиване, селекторът на режима трябва да бъде поставен в положение за пробиване“ ”. При пробиване на твърда, гладка повърхност използвайте пробой, за да маркирате центъра на желаното положение на отвора. Това ще предотврати изплъзване на свредлото от центъра на отвора при започване на пробиването. Дръжте машината здраво и поставете края на свредлото или накрайника в детайла като упражнявате само достатъчно натиск, за да поддържате пробиването с накрайника. Не прилагайте странична сила, за да удължите отвора.

10.2 Пробиване на дърво

За максимална ефективност използвайте високоскоростни стоманени накрайници за пробиване на дърво. Завъртете селектора на режима в положение за пробиване “ ”. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Увеличете скоростта, когато накрайникът задълбае в материала. При пробиване през отвори поставете дървено блокче зад работния детайл, за да предотвратите появата на неравни или назъбени ръбове от задната страна на

10.3 Пробиване на метал

За максимална ефективност използвайте високоскоростни стоманени накрайници за пробиване на метал или стомана. Завъртете селектора на режима в положение за пробиване “ ”. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Поддържайте стойности на скоростта и натиска, които позволяват рязане без прегряване на накрайника. Прилагането на прекалено силен натиск ще: − Прегрее бормашината − Износи лагерите − Огъне или изгори накрайниците − Доведе до получаване на отвори, изместени от центъра или с неправилна форма При пробиване на големи отвори в метал се препоръчва първо да работите с малък накрайник, а след това да довършите отвора с голям накрайник. Освен това е добре да смажете накрайника, за да подобрите пробиването и да увеличите срока на експлоатация на накрайника.

10.4 Завиване на винтове

• За максимално добро представяне използвайте качествени битове завинтовърт , завъртете селектора на режима в позиция винтовърт“ ”.

• Намалете достатъчно въртящия момент, за да не превъртите или повредите винта. Използвайте малък въртящ момент, когато завивате за пръв път малки винтове в меки материали. Променете настройката, когато установите необходимото усилие. БЕЛЕЖКА: Необходимият въртящ момент зависи от това, какво завивате. Ако завивате винтове, вземете предвид размера, дължината и типа на материала.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 13 www.varo.com

10.5 Ударен режим на пробиване

• За максимално добро представяне използвайте качествени свердла за перфориране на бетон, тухли и др., поставете селектора на режим ударна бормашина“ ”.

• Използвайте тази настройка само за разбиване или пробиване на камък/бетон. Ударният режим на пробиване е подходящ за пробиване/къртене на строителни

• Върхът на инструмента ТРЯБВА да се натисне силно, за да се включи ударният

БЕЛЕЖКА: Използвайте само свердла за бетон, когато пробивате строителни материали. 11 ПОЧИСТВАНЕ И ПОДДРЪЖКА

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка

• На вентилационните отвори не трябва да има прах и мръсотия.

• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.

• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване. 12 ТЕХНИЧЕСКИ ДАННИ

20 В постоянен ток Предавателен механизъм

Скорост на празни обороти 0-500 / 0-2000 мин-1 Настройки на въртящия момент 23+1+1+1 положения Въртящ момент 65 Нм (МАКС.) Тип на двигателя

13 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=5) Ниво на звуковото налягане LpA 76 дБ(A) Ниво на звуковата мощност LwA 87 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации): Макс. 6,8 м/с² K = 1,5 м/с²POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 14 www.varo.com 14 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа. 15 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWDP15220 BG Copyright © 2020 VARO С т р а н и ц а | 15 www.varo.com 16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: Ударна бормашина 20 В марка: PowerPlus модел: POWDP15220 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Ludo Mertens Регулационни въпроси – мениджър по съответствията 11/08/2020, Lier - BelgiumWWW.VARO.COM
