РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 04710 NEO

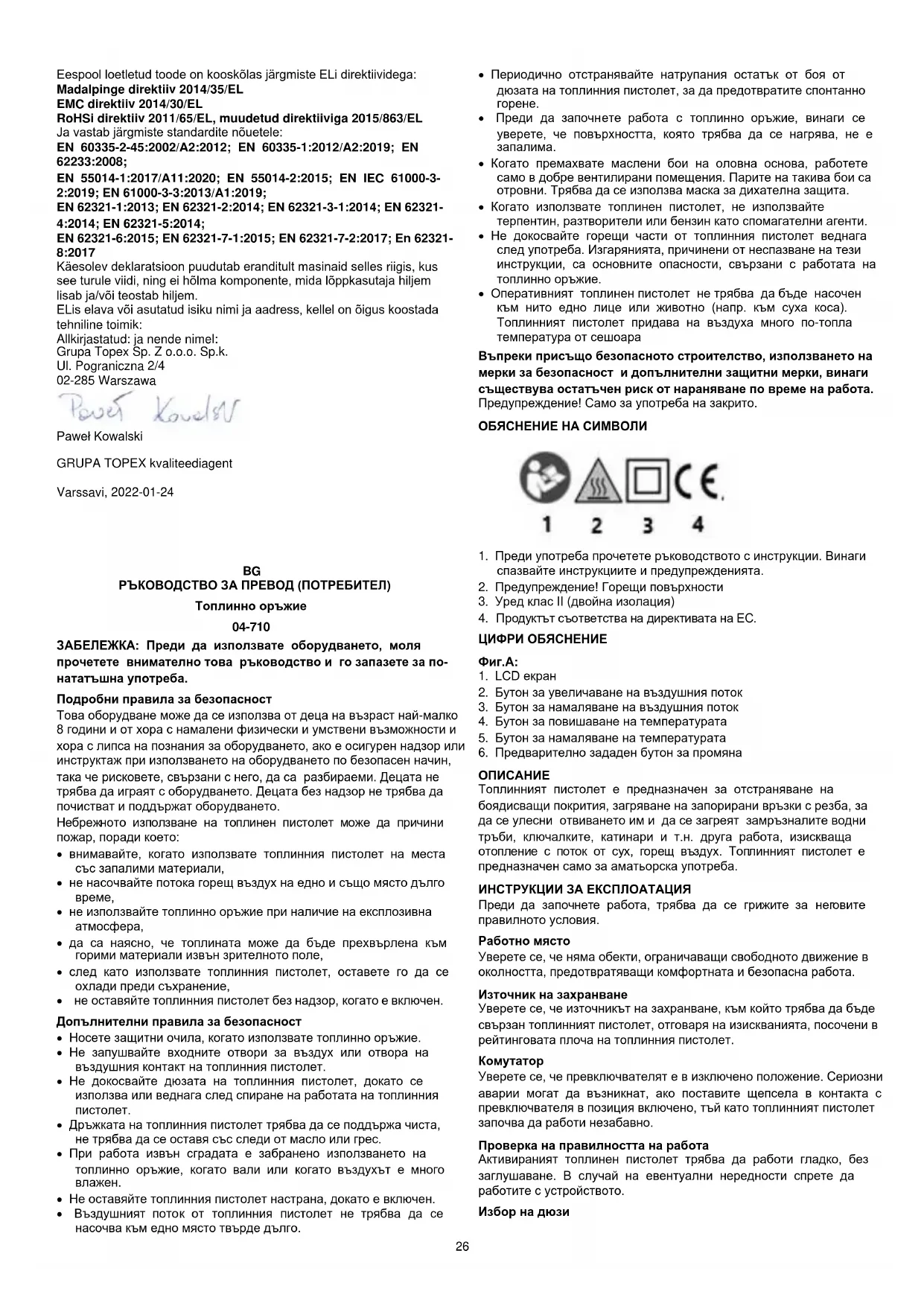

РЪКОВОДСТВО ЗА ПРЕВОД (ПОТРЕБИТЕЛ) Топлинно оръжие 04-710 ЗАБЕЛЕЖКА: Преди да използвате оборудването, моля прочетете внимателно това ръководство и го запазете за по- нататъшна употреба. Подробни правила за безопасност Това оборудване може да се използва от деца на възраст най-малко 8 години и от хора с намалени физически и умствени възможности и хора с липса на познания за оборудването, ако е осигурен надзор или инструктаж при използването на оборудването по безопасен начин, така че рисковете, свързани с него, да са разбираеми. Децата не трябва да играят с оборудването. Децата без надзор не трябва да почистват и поддържат оборудването. Небрежното използване на топлинен пистолет може да причини пожар, поради което:

• внимавайте, когато използвате топлинния пистолет на места със запалими материали,

• не насочвайте потока горещ въздух на едно и също място дълго

• не използвайте топлинно оръжие при наличие на експлозивна

• да са наясно, че топлината може да бъде прехвърлена към горими материали извън зрителното поле,

• след като използвате топлинния пистолет, оставете го да се охлади преди съхранение,

• не оставяйте топлинния пистолет без надзор, когато е включен. Допълнителни правила за безопасност

• Носете защитни очила, когато използвате топлинно оръжие.

• Не запушвайте входните отвори за въздух или отвора на въздушния контакт на топлинния пистолет.

• Не докосвайте дюзата на топлинния пистолет, докато се използва или веднага след спиране на работата на топлинния

• Дръжката на топлинния пистолет трябва да се поддържа чиста, не трябва да се оставя със следи от масло или грес.

• При работа извън сградата е забранено използването на топлинно оръжие, когато вали или когато въздухът е много

• Не оставяйте топлинния пистолет настрана, докато е включен.

• Въздушният поток от топлинния пистолет не трябва да се насочва към едно място твърде дълго.

• Периодично отстранявайте натрупания остатък от боя от дюзата на топлинния пистолет, за да предотвратите спонтанно

• Преди да започнете работа с топлинно оръжие, винаги се уверете, че повърхността, която трябва да се нагрява, не е

• Когато премахвате маслени бои на оловна основа, работете само в добре вентилирани помещения. Парите на такива бои са отровни. Трябва да се използва маска за дихателна защита.

• Когато използвате топлинен пистолет, не използвайте терпентин, разтворители или бензин като спомагателни агенти.

• Не докосвайте горещи части от топлинния пистолет веднага след употреба. Изгарянията, причинени от неспазване на тези инструкции, са основните опасности, свързани с работата на топлинно оръжие.

• Оперативният топлинен пистолет не трябва да бъде насочен към нито едно лице или животно (напр. към суха коса). Топлинният пистолет придава на въздуха много по-топла температура от сешоара Въпреки присъщо безопасното строителство, използването на мерки за безопасност и допълнителни защитни мерки, винаги съществува остатъчен риск от нараняване по време на работа. Предупреждение! Само за употреба на закрито. ОБЯСНЕНИЕ НА СИМВОЛИ

1. Преди употреба прочетете ръководството с инструкции. Винаги

спазвайте инструкциите и предупрежденията.

2. Предупреждение! Горещи повърхности

3. Уред клас II (двойна изолация)

4. Продуктът съответства на директивата на ЕС.

2. Бутон за увеличаване на въздушния поток

3. Бутон за намаляване на въздушния поток

4. Бутон за повишаване на температурата

5. Бутон за намаляване на температурата

6. Предварително зададен бутон за промяна

Топлинният пистолет е предназначен за отстраняване на боядисващи покрития, загряване на запорирани връзки с резба, за да се улесни отвиването им и да се загреят замръзналите водни тръби, ключалките, катинари и т.н. друга работа, изискваща отопление с поток от сух, горещ въздух. Топлинният пистолет е предназначен само за аматьорска употреба. ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ Преди да започнете работа, трябва да се грижите за неговите правилното условия. Работно място Уверете се, че няма обекти, ограничаващи свободното движение в околността, предотвратяващи комфортната и безопасна работа. Източник на захранване Уверете се, че източникът на захранване, към който трябва да бъде свързан топлинният пистолет, отговаря на изискванията, посочени в рейтинговата плоча на топлинния пистолет.

Уверете се, че превключвателят е в изключено положение. Сериозни аварии могат да възникнат, ако поставите щепсела в контакта с превключвателя в позиция включено, тъй като топлинният пистолет започва да работи незабавно. Проверка на правилността на работа Активираният топлинен пистолет трябва да работи гладко, без заглушаване. В случай на евентуални нередности спрете да работите с устройството. Избор на дюзи27 В зависимост от вида на работата (ако е необходимо), е възможно да се инсталира подходяща допълнителна дюза, като я плъзгате върху накрайника на изхода. Всяка допълнително монтирана дюза може да бъде настроена под всеки ъгъл в диапазона от 0 ° до 360 ° в оста на топлинния пистолет. Използването на допълнителни дюзи улеснява работата, осигурявайки точността на неговото изпълнение.

• Повърхност дюза - чрез пренасочване на потока горещ въздух, тя предпазва, например, прозорци от прегряване. Особено полезно при премахване на покрития от бои.

• Намаляване на дюзата – директен поток от горещ въздух, за да се позволи работа в ъгли и запояване

• Дифузия Дюза - Осигурява равномерно разпределение на горещ въздух за ъглова обработваща обработка и запояване.

• Рефлектор дюза - предназначена за запояване, оформяне на пластмасови тръби, размразяване на водни инсталации и свиване на топлина свиване ръкави. Забележка: Не блокирайте входните отвори за въздух, тъй като това може да доведе до прегряване на електрическия инструмент. Включване / изключване Забележка: мрежовото напрежение трябва да съответства на напрежението, посочено върху номиналната плоча на топлинния пистолет. Уверете се, че бутонът за захранване е в положение 0, преди да се свържете към захранването. Свързаното устройство е включено чрез преместване на бутона за превключване в положение, различно от 0. Позиция 0 - деактивирана Позиция I - температура 50 ° C, въздушен поток 300 - 500 л / мин Позиция II - температура 70 - 600 ° C, въздушен поток 300 - 500 л /

Първият път, когато включите топлинния пистолет, може да има малко количество дим. Това е нормално и трябва да отнеме кратко време, за да изчезне.

Топлинният пистолет се управлява с помощта на бутони и LCD

В предавка I (50 ° C) е възможно да се контролира въздушният поток, като се използва увеличението на въздушния поток и бутоните за намаляване (6 нива) В скорост II е възможно да се контролира въздушният поток по същия начин, а също и да се зададе температурата в диапазона от 70 до 600 ° C с помощта на бутоните за увеличаване и намаляване на температурата (в стъпки от 10 ° C). Средният бутон ви позволява да изберете една от 6 предварителни

Предварително Температура [°C] Ниво на въздушния

Операционна Gear I се използва за охлаждане на нагрявания обект, изсушаване на боята или охлаждане на устройството след дълга работа с висока температура, преди да го приберете или замените спомагателната

Когато се променяте от позиция II на I, изчакайте известно време устройството да се охлади. Разстоянието между дюзата и детайла трябва да се регулира в зависимост от вида на материала, който ще се обработва, и вида на използвания допълнителен накрайник. Най-подходящата температура трябва да се определи чрез изпитване, поради което започнете да работите в ниския температурен диапазон. Оформяне на пластмасови тръби / размразяване

• Поставете накрайника на отражателя върху накрайника на изхода. За да избегнете стесняване на тръбата, напълнете я с пясък и я затворете от двете страни.

• Тръбата трябва да се нагрява равномерно чрез преместването й по отношение на топлинния пистолет.

• Винаги загрявайте замразени зони на водни тръби от ръб до център. Загрейте пластмасови тръби и ставите между тръбни парчета с особено внимание, за да избегнете повреда. Предупреждение! Газовите тръби не трябва да се нагряват при никакви обстоятелства! Премахване на боя

• Включете топлинния пистолет и задайте правилната работна температура.

• Насочете поток от горещ въздух върху боядисана повърхност. След кратко време боята ще започне да се мехури. Боята не трябва да бъде изгоряла, тъй като ще затрудни отстраняването

• При изваждане на боята с стъргаща или шпатула тази операция трябва да се извършва с движения отгоре надолу, постепенно. Ако ножът за шпакловка докосне област, където боята не може да бъде отстранена, внимателно се приближите до топлинния пистолет, за да улесните по-нататъшното отстраняване на боята. От време на време почиствайте острието на шпатулата.

• Отстранете боята, преди да се втвърди, в противен случай ще се придържа към острието на шпатулата.

• След приключване на работата остатъците от боята трябва бързо да бъдат отстранени от шпатулата с телена четка, преди да се втвърди. Предупреждение! Шпатулите, изработени от пластмаса, не трябва да се използват за отстраняване на загрята боя с топлинно оръжие. Накрайникът за топлинно оръжие е горещ точно след приключване на работата. Избягвайте директен контакт и използвайте подходящи защитни ръкавици или изчакайте да се охлади. ТЕХНИЧЕСКИ ДАННИ

50 Hz Номинална мощност 2000W Температура Предавка I 50°C Предавка II 70-600°C Въздушен поток Предавка I 300л/мин Предавка II 500л/мин Клас на защита

Не изхвърляйте електрически захранвани продукти с битови отпадъци, те трябва да се използват в правилното растения. Получаване на информация за извлекане на отпадъци от вашия продавач или местни власти. Използва се електрическо и електронно оборудване съдържа вещества, активни в естествена среда. Несключените съоръжения представляват потенциален риск за околната среда и човешкото здраве. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава при ул. Pograniczna 2/4 (по-нататък Grupa Topex) информира, че всички авторски права върху тази инструкция (наричана по-долу Инструкция), включително, но не само, текст, фотографии, схеми, чертежи и оформление на инструкцията, принадлежат на Grupa Topex изключително и са защитени със закони съответно на Закона за авторското право и сродните права от 4 февруари 2004 г. (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 позиция 631 с по-късни изменения). Копирането, обработването, публикуването, модификациите за търговски цели на цялата Инструкция или нейните части без писмено разрешение на Grupa Topex са строго забранени и могат да причинят гражданска и правна отговорност. ЕС Декларация за съответствие Производител: Grupa Topex Sp. Z o.o. Sp.k., ул. Погранична 2/4 02- 285 Варшава Продукт: Топлинно оръжие Модел: 04-710 Търговско наименование: NEO TOOLS Сериен номер: 00001 ÷ 99999 Тази декларация за съответствие се издава единствено под отговорността на производителя. Изброеният по-горе продукт е в съответствие със следните директиви на ЕС: Директива за ниско напрежение 2014/35/ЕС EmC Директива 2014/30/ЕС Директива 2011/65/ЕС на RoHS, изменена с Директива 2015/863/ЕС И изпълнява изисквания на следните Стандарти: EN 60335-2-45:2002/A2:2012; EN 60335-1:2012/A2:2019; EN 62233:2008; EN 55014-1:2017/A11:2020; EN 55014-2:2015; BG IEC 61000-3- 2:2019; EN 61000-3-3:2013/A1:2019;28 EN 62321-1:2013; EN 62321-2:2014; EN 62321-3-1:2014; EN 62321- 4:2014; EN 62321-5:2014; EN 62321-6:2015; EN 62321-7-1:2015; EN 62321-7-2:2017; BG 62321- 8:2017 Тази декларация се отнася изключително до машината в състоянието, в което е пусната на пазара, и изключва компоненти, които се добавят и/или операции, извършвани впоследствие от крайния потребител. Име и адрес на лицето, пребиваващо или установено в ЕС и упълномощено да състави техническото досие: Подписан за и от името на: Grupa Топекс Sp. Z o.o. Сп.к. Ул. Погранична 2/4 02-285 Варшава Павей Ковалски GRUPA TOPEX агент по качеството Варшава, 2022-01-24
