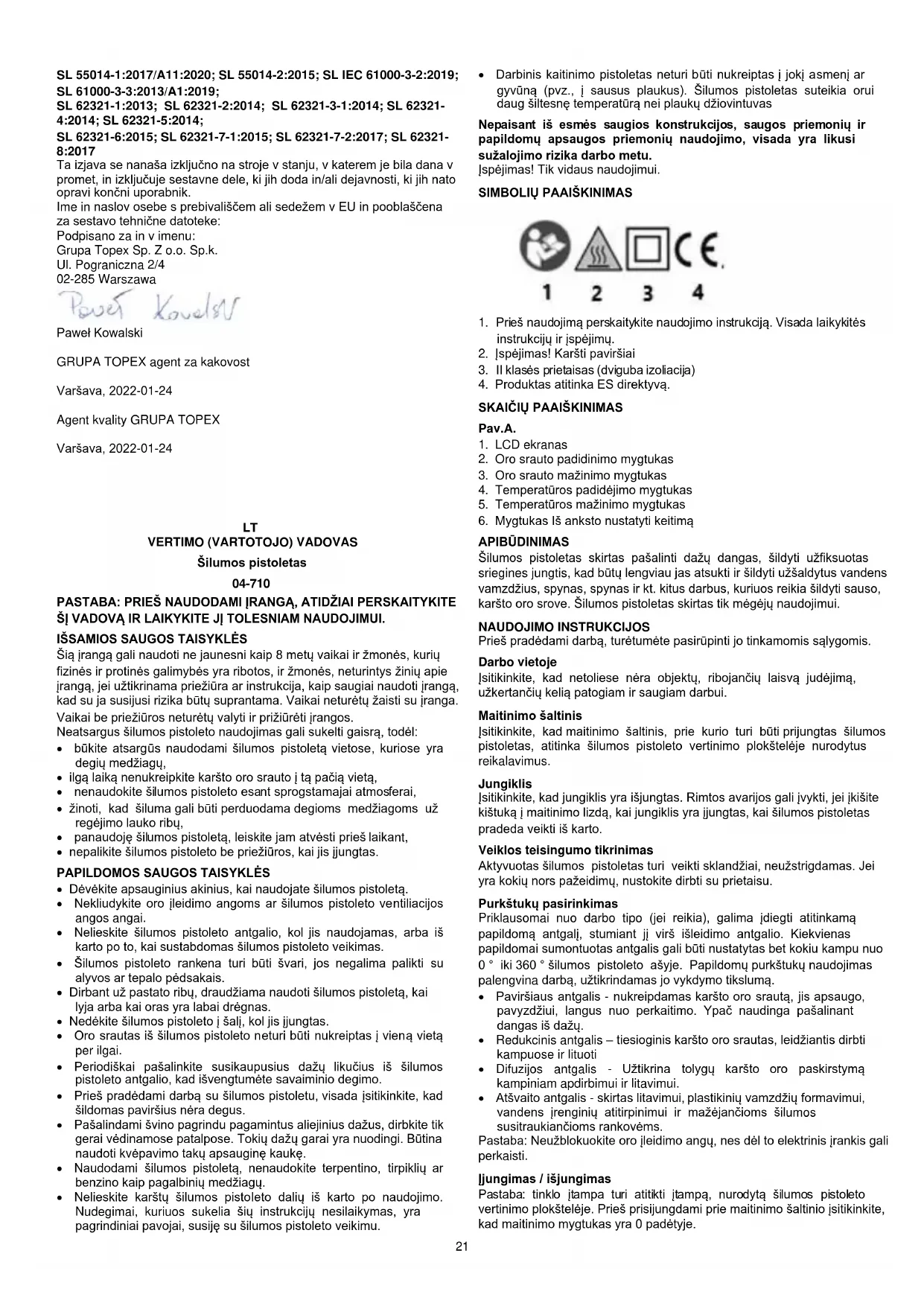

NAUDOJIMO INSTRUKCIJA 04710 NEO

Šią įrangą gali naudoti ne jaunesni kaip 8 metų vaikai ir žmonės, kurių fizinės ir protinės galimybės yra ribotos, ir žmonės, neturintys žinių apie įrangą, jei užtikrinama priežiūra ar instrukcija, kaip saugiai naudoti įrangą, kad su ja susijusi rizika būtų suprantama. Vaikai neturėtų žaisti su įranga. Vaikai be priežiūros neturėtų valyti ir prižiūrėti įrangos. Neatsargus šilumos pistoleto naudojimas gali sukelti gaisrą, todėl:

• būkite atsargūs naudodami šilumos pistoletą vietose, kuriose yra degių medžiagų,

• ilgą laiką nenukreipkite karšto oro srauto į tą pačią vietą,

• nenaudokite šilumos pistoleto esant sprogstamajai atmosferai,

• žinoti, kad šiluma gali būti perduodama degioms medžiagoms už regėjimo lauko ribų,

• panaudoję šilumos pistoletą, leiskite jam atvėsti prieš laikant,

• nepalikite šilumos pistoleto be priežiūros, kai jis įjungtas.

PAPILDOMOS SAUGOS TAISYKLĖS

• Dėvėkite apsauginius akinius, kai naudojate šilumos pistoletą.

• Nekliudykite oro įleidimo angoms ar šilumos pistoleto ventiliacijos angos angai.

• Nelieskite šilumos pistoleto antgalio, kol jis naudojamas, arba iš karto po to, kai sustabdomas šilumos pistoleto veikimas.

• Šilumos pistoleto rankena turi būti švari, jos negalima palikti su alyvos ar tepalo pėdsakais.

• Dirbant už pastato ribų, draudžiama naudoti šilumos pistoletą, kai lyja arba kai oras yra labai drėgnas.

• Nedėkite šilumos pistoleto į šalį, kol jis įjungtas.

• Oro srautas iš šilumos pistoleto neturi būti nukreiptas į vieną vietą per ilgai.

• Periodiškai pašalinkite susikaupusius dažų likučius iš šilumos pistoleto antgalio, kad išvengtumėte savaiminio degimo.

• Prieš pradėdami darbą su šilumos pistoletu, visada įsitikinkite, kad šildomas paviršius nėra degus.

• Pašalindami švino pagrindu pagamintus aliejinius dažus, dirbkite tik gerai vėdinamose patalpose. Tokių dažų garai yra nuodingi. Būtina naudoti kvėpavimo takų apsauginę kaukę.

• Naudodami šilumos pistoletą, nenaudokite terpentino, tirpiklių ar benzino kaip pagalbinių medžiagų.

• Nelieskite karštų šilumos pistoleto dalių iš karto po naudojimo. Nudegimai, kuriuos sukelia šių instrukcijų nesilaikymas, yra pagrindiniai pavojai, susiję su šilumos pistoleto veikimu.

• Darbinis kaitinimo pistoletas neturi būti nukreiptas į jokį asmenį ar gyvūną (pvz., į sausus plaukus). Šilumos pistoletas suteikia orui daug šiltesnę temperatūrą nei plaukų džiovintuvas Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada yra likusi sužalojimo rizika darbo metu. Įspėjimas! Tik vidaus naudojimui.

SIMBOLIŲ PAAIŠKINIMAS

1. Prieš naudojimą perskaitykite naudojimo instrukciją. Visada laikykitės

instrukcijų ir įspėjimų.

2. Įspėjimas! Karšti paviršiai

3. II klasės prietaisas (dviguba izoliacija)

4. Temperatūros padidėjimo mygtukas

5. Temperatūros mažinimo mygtukas

6. Mygtukas Iš anksto nustatyti keitimą

APIBŪDINIMAS Šilumos pistoletas skirtas pašalinti dažų dangas, šildyti užfiksuotas sriegines jungtis, kad būtų lengviau jas atsukti ir šildyti užšaldytus vandens vamzdžius, spynas, spynas ir kt. kitus darbus, kuriuos reikia šildyti sauso, karšto oro srove. Šilumos pistoletas skirtas tik mėgėjų naudojimui. NAUDOJIMO INSTRUKCIJOS Prieš pradėdami darbą, turėtumėte pasirūpinti jo tinkamomis sąlygomis. Darbo vietoje Įsitikinkite, kad netoliese nėra objektų, ribojančių laisvą judėjimą, užkertančių kelią patogiam ir saugiam darbui. Maitinimo šaltinis Įsitikinkite, kad maitinimo šaltinis, prie kurio turi būti prijungtas šilumos pistoletas, atitinka šilumos pistoleto vertinimo plokštelėje nurodytus reikalavimus. Jungiklis Įsitikinkite, kad jungiklis yra išjungtas. Rimtos avarijos gali įvykti, jei įkišite kištuką į maitinimo lizdą, kai jungiklis yra įjungtas, kai šilumos pistoletas pradeda veikti iš karto. Veiklos teisingumo tikrinimas Aktyvuotas šilumos pistoletas turi veikti sklandžiai, neužstrigdamas. Jei yra kokių nors pažeidimų, nustokite dirbti su prietaisu. Purkštukų pasirinkimas Priklausomai nuo darbo tipo (jei reikia), galima įdiegti atitinkamą papildomą antgalį, stumiant jį virš išleidimo antgalio. Kiekvienas papildomai sumontuotas antgalis gali būti nustatytas bet kokiu kampu nuo 0 ° iki 360 ° šilumos pistoleto ašyje. Papildomų purkštukų naudojimas palengvina darbą, užtikrindamas jo vykdymo tikslumą.

• Paviršiaus antgalis - nukreipdamas karšto oro srautą, jis apsaugo, pavyzdžiui, langus nuo perkaitimo. Ypač naudinga pašalinant dangas iš dažų.

• Redukcinis antgalis – tiesioginis karšto oro srautas, leidžiantis dirbti kampuose ir lituoti

• Difuzijos antgalis - Užtikrina tolygų karšto oro paskirstymą kampiniam apdirbimui ir litavimui.

• Atšvaito antgalis - skirtas litavimui, plastikinių vamzdžių formavimui, vandens įrenginių atitirpinimui ir mažėjančioms šilumos susitraukiančioms rankovėms. Pastaba: Neužblokuokite oro įleidimo angų, nes dėl to elektrinis įrankis gali perkaisti. Įjungimas / išjungimas Pastaba: tinklo įtampa turi atitikti įtampą, nurodytą šilumos pistoleto vertinimo plokštelėje. Prieš prisijungdami prie maitinimo šaltinio įsitikinkite, kad maitinimo mygtukas yra 0 padėtyje.22 Prijungtas įrenginys įjungiamas perkeliant jungiklio mygtuką į kitą padėtį nei 0. 0 pozicija – išjungta I padėtis - temperatūra 50 ° C, oro srautas 300 - 500 l / min II padėtis - temperatūra 70 - 600 ° C, oro srautas 300 - 500 l / min Pirmą kartą įjungus šilumos pistoletą, gali būti nedidelis dūmų kiekis. Tai yra normalu, ir tai turėtų užtrukti trumpą laiką išnykti. Parametrai Šilumos pistoletas valdomas mygtukais ir LCD ekranu. I pavaroje (50 ° C) galima valdyti oro srautą naudojant oro srauto didinimo ir mažinimo mygtukus (6 lygiai) II greičiu galima valdyti oro srautą tokiu pačiu būdu, taip pat nustatyti temperatūrą nuo 70 iki 600 ° C, naudojant temperatūros didinimo ir mažinimo mygtukus (10 ° C žingsniais). Vidurinis mygtukas leidžia pasirinkti vieną iš 6 išankstinių nustatymų. Iš anksto nustatytas Temperatūra [°C] Oro srauto lygis

Operacinės Pavara I naudojama šildomam objektui atvėsinti, dažams džiovinti arba prietaisą atvėsinti po ilgo darbo aukštoje temperatūroje prieš jį išleidžiant arba pakeičiant pagalbinį antgalį. Keisdami iš II padėties į I, palaukite, kol prietaisas atvės. Atstumas tarp purkštuko ir ruošinio turi būti reguliuojamas atsižvelgiant į apdorojamos medžiagos tipą ir naudojamo papildomo purkštuko tipą. Tinkamiausia temperatūra turi būti nustatyta atliekant bandymus, todėl pradėkite dirbti žemos temperatūros intervale. Plastikinių vamzdžių formavimas / atitirpinimas

• Atšvaito antgalį uždėkite ant išleidimo angos antgalio. Kad vamzdis nesusiaurėtų, užpildykite jį smėliu ir uždarykite iš abiejų pusių.

• Vamzdis turi būti šildomas tolygiai, perkeliant jį į šilumos pistoletą.

• Visada šildykite užšalusias vandens vamzdžių vietas nuo krašto iki centro. Ypač atsargiai šildykite plastikinius vamzdžius ir jungtis tarp vamzdžių gabalų, kad išvengtumėte žalos. Įspėjimas! Dujų vamzdžiai jokiu būdu negali būti šildomi! Dažų šalinimas

• Įjunkite šilumos pistoletą ir nustatykite tinkamą darbinę temperatūrą.

• Nukreipkite karšto oro srautą ant dažyto paviršiaus. Po trumpo laiko dažai pradės lizdinę plokštelę. Dažai neturi būti deginami, nes tai apsunkins jų pašalinimą.

• Nuimant dažus grandikliu ar mentele, ši operacija turėtų būti atliekama judesiais iš viršaus į apačią, palaipsniui. Jei glaistas peilis paliečia sritį, kurioje dažų negalima nuimti, atsargiai kreipkitės į šilumos pistoletą, kad būtų lengviau pašalinti dažus. Kartais išvalykite mentelės ašmenis.

• Pašalinkite dažus, kol jis sukietėja, kitaip jis prilips prie mentelės ašmenų.

• Baigus darbą, dažų likučius reikia greitai pašalinti iš mentelės vieliniu šepečiu, kol jis sukietėja. Įspėjimas! Mentelės, pagamintos iš plastiko, negali būti naudojamos šildomiems dažams pašalinti šilumos pistoletu. Šilumos pistoleto antgalis yra karštas iškart po darbo pabaigos. Venkite tiesioginio kontakto ir naudokite tinkamas apsaugines pirštines arba palaukite, kol jos atvės. TECHNINIAI DUOMENYS Parametras Vertė Vardinė įtampa 230V AC Dažnis 50 Hz Vardinė galia 2000W Temperatūra I pavara 50°C II pavara 70-600°C Oro srautas I pavara 300l/min II pavara 500l/min Apsaugos klasė

Vandeniui atspari klasė IPX0 Pagaminimo metai

Neišmeskite elektra varomų gaminių su buitinėmis atliekomis, jie turėtų būti naudojami tinkamose gamyklose. Gaukite informaciją apie atliekų panaudojimą iš savo pardavėjo ar vietos valdžios institucijų. Naudojamoje elektros ir elektroninėje įrangoje yra medžiagų, veikiančių natūralioje aplinkoje. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa su vieta Varšuvoje ul. Pograniczna 2/4 (toliau – Grupa Topex) informuoja, kad visos autorių teisės į šį nurodymą (toliau – Instrukcija), įskaitant tekstą, nuotraukas, schemas, schemas, piešinius ir instrukcijos išdėstymą, priklauso tik Grupa Topex ir yra saugomos įstatymų atitinkamai pagal 2004 m. vasario 4 d. Autorių teisių ir gretutinių teisių aktą (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 Nr. 90 punktas 631 su vėlesniais ammendmentais). Kopijuoti, apdoroti, skelbti, keisti komerciniais tikslais visą Instrukciją ar jos dalis be raštiško Grupa Topex leidimo yra griežtai draudžiama ir gali sukelti civilinę ir teisinę atsakomybę. ES atitikties deklaracija Gamintojas: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa Produktas: Šilumos pistoletas Modelis: 04-710 Prekinis pavadinimas: NEO TOOLS Serijos numeris: 00001 ÷ 99999 Ši atitikties deklaracija išduodama tik gamintojo atsakomybe. Pirmiau išvardytas produktas atitinka šias ES direktyvas: Žemos įtampos direktyva 2014/35/ES EMC direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Ir atitinka šių standartų reikalavimus: EN 60335-2-45:2002/A2:2012; EN 60335-1:2012/A2:2019; EN 62233:2008; EN 55014-1:2017/A11:2020; EN 55014-2:2015; EN IEC 61000-3- 2:2019; EN 61000-3-3:2013/A1:2019; EN 62321-1:2013; EN 62321-2:2014; EN 62321-3-1:2014; EN 62321- 4:2014; EN 62321-5:2014; EN 62321-6:2015; EN 62321-7-1:2015; EN 62321-7-2:2017; EN 62321- 8:2017 Ši deklaracija susijusi tik su mašinomis, kurių būklė buvo pateikta į rinką, ir neapima sudedamųjų dalių, kurios pridedamos, ir (arba) operacijų, kurias vėliau atlieka galutinis naudotojas. ES gyvenančio ar įsisteigusio asmens, įgalioto sudaryti techninę bylą, vardas, pavardė ir adresas: Pasirašyta už ir vardu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski GRUPA TOPEX kokybės agentas Varšuva, 2022-01-24
