РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NT 401 Ap L Kärcher

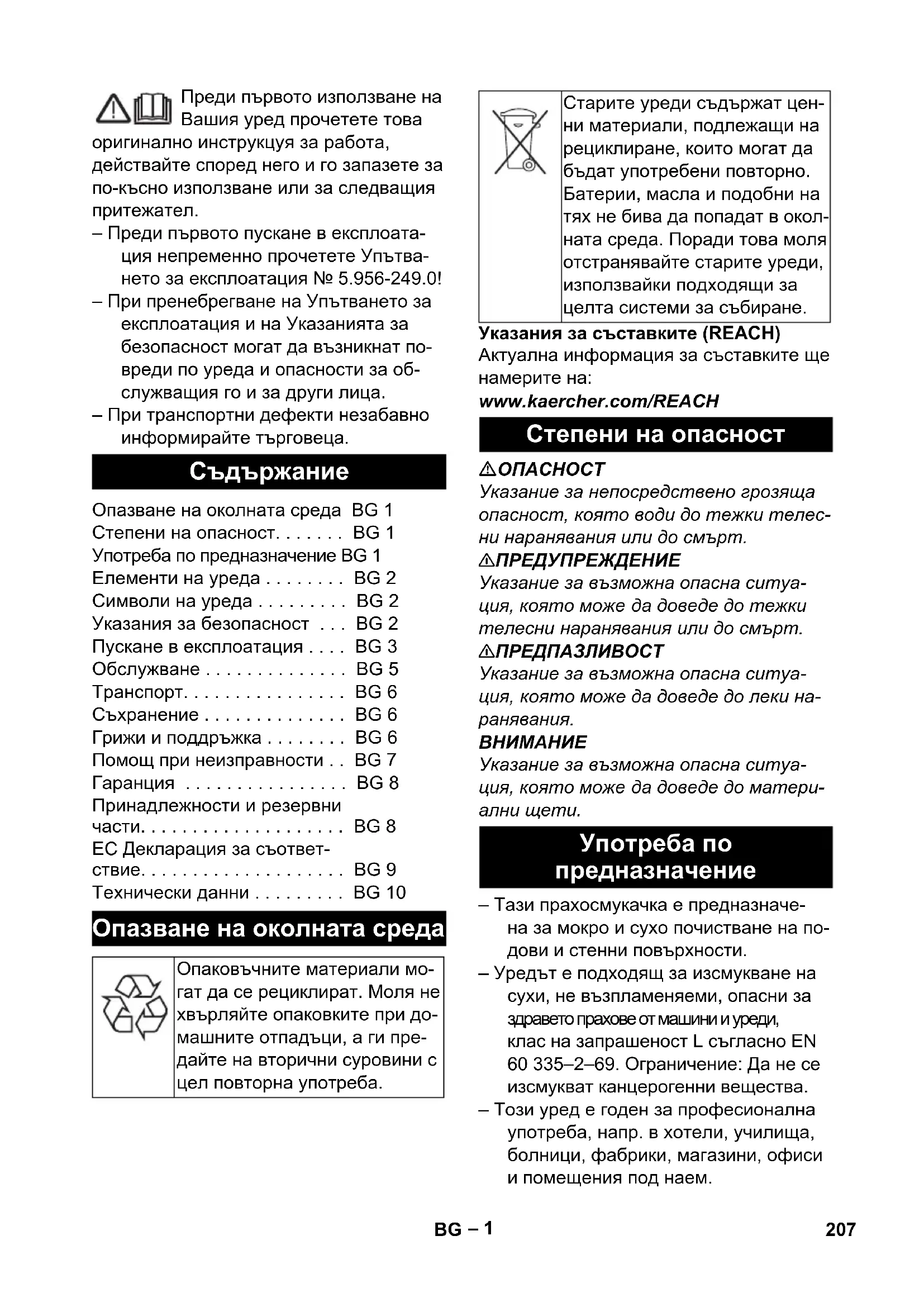

Ap Te L Br. dela Dužina kabla EU 6.650-867.0 7,5 m GB 6.650-986.0 7,5 m CH 6.650-984.0 7,5 m AU 6.650-985.0 7,5 m 206 SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. – Преди първото пускане в експлоата- ция непременно прочетете Упътва- нето за експлоатация № 5.956-249.0! – При пренебрегване на Упътването за експлоатация и на Указанията за безопасност могат да възникнат по- вреди по уреда и опасности за об- служващия го и за други лица. – При транспортни дефекти незабавно информирайте търговеца. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH

Указание за непосредствено грозяща опасност, която води до тежки телес- ни наранявания или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ Указание за възможна опасна ситуа- ция, която може да доведе до тежки телесни наранявания или до смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа-

която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

– Тази прахосмукачка е предназначе- на за мокро и сухо почистване на по- дови и стенни повърхности. – Уредът е подходящ за изсмукване на сухи, не възпламеняеми, опасни за здравето прахове от машини и уреди, клас на запрашеност L съгласно EN 60 335–2–69. Ограничение: Да не се изсмукват канцерогенни вещества. – Този уред е годен за професионална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.

Опазване на околната среда BG 1 Степени на опасност. . . . . . . BG 1 Употреба по предназначение BG 1 Елементи на уреда . . . . . . . . BG 2 Символи на уреда . . . . . . . . . BG 2 Указания за безопасност . . . BG 2 Пускане в експлоатация . . . . BG 3 Обслужване . . . . . . . . . . . . . . BG 5 Tранспoрт. . . . . . . . . . . . . . . . BG 6 Съхранение . . . . . . . . . . . . . . BG 6 Грижи и поддръжка . . . . . . . . BG 6 Помощ при неизправности . . BG 7 Гаранция . . . . . . . . . . . . . . . . BG 8 Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . BG 8 EC Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . BG 9 Технически данни . . . . . . . . . BG 10 Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Степени на опасност Употреба по предназначение 207BG– 2 1 Електроди 2 Всмукателен накрайник 3Маркуч за боклук 4 Кука на маркуча 5 Блокировка на плъзгащата скоба (са- мо NT 50/1) 6 Дюза за почистване на фуги 7 Изпускане на въздуха, работен въздух 8 Всмукателна глава 9 Блокировка на смукателната тръба 10 Удълбочение за хващане 11 Резервоар за отпадъци 12 Водеща ролка 13 Ръкохватка (само NT 50/1) 14 Навлизане на въздуха, въздух за ох- лаждане на двигателя 15 Подова дюза 16 Всмукателна тръба 17 Ограничител за куфар за инструменти 18 Гумена муфа, с възможност за за-

19 Ухо за закрепване 20 Капак на филтъра 21 Дръжка за носене 22 Регулатор на изсмукващата сила (безстепенен) 23 Адаптер за инструменти (само Ap Te

24 Плъзгаща скоба (само NT 50/1) 25 Бутон за почистване на филтъра 26 Въртящ прекъсвач 27 Контакт (само Ap Te L) 28 Носач за подовата дюза 29 Изпускателен маркуч (само NT 50/1) 30 носач за всмукателната тръба 31 Кука на кабела (само NT 50/1) 32 Коляно 33 Захранващ кабел 34 Държач за огъната част (само NT 30/1, NT 40/1) 35 Рамка на филтъра 36 Плосък филтър (PES) 37 Почистване на филтъра 38 Типова табелка

– Ако отработения въздух се отвеж- да обратно в помещението, то в помещението трябва да е налична степен за обмяна на въздух L. За да се спазят необходимите гранични стойности, връщащият

тно обемен поток може да възлиза максимално на 50 % от обемния по- ток на пресен въздух (обем на поме- щението V

x степен на обмяна на въздух L

– Използване на уреда и на субстан- циите, за които трябва да се из- ползва, включително по сигурния метод на отстраняване на поетия материал само от обучен персонал. Елементи на уреда Символи на уреда ПРЕДУПРЕЖДЕНИЕ: Този уред съдър- жа опасен за здравето прах. Изпразва- нето и поддръжката, включително отстраняването на торбичката с прах да се извършват само от компе- тентни лица, които носят подходящо лично защитно оборудване. Не включ- вайте, преди да е инсталирана ця- лостната система с филтри. Плосък филтър (целулоза) № за поръчка 6.904-367.0 Плосък филтър (PES) № за поръчка 6.907-662.0 Плосък филтър (PTFE) № за поръчка 6.907-455.0 Указания за безопасност 208 BG– 3 – Този уред съдържа опасен здравето прах. Процесите на изпразване и поддръжка, включително отстра- няването на резервоара за събира- не на прах могат да бъдат извърш- вани само от специалисти, носещи съответно защитно оборудване. – Уреда да не се експлоатира без пъл- ната филтрационна система. – Приложените разпоредби за безо- пасност, които се отнасят към третираните материали, трябва да се спазват. – За сигурна устойчивост на уреда задействайте застопоряващата спирачка на водещата ролка. При отворена застопоряваща спирачка уредът може да се задвижи некон-

몇 ПРЕДУПРЕЖДЕНИЕ При изсмукване никога да не се от- странява плоския филтър. 몇 ПРЕДУПРЕЖДЕНИЕ Не изсмуквайте без филтърен еле-

като в противен случай всмукателният мотор ще се повреди и ще настъпи опасност за здравето по- ради повишение на разпространение- то на фин прах! Само при уреди с вграден контакт: През заземения присъединителен щу- цер се отвеждат статичните заряди. По този начин се предотвравят образуване- то на искри и токови удари с електриче- ски проводими принадлежности (опция). – NT 30/1: Уредът е оборудван с фил- търна торбичка от кече с капачка, № за поръчка 2.889-154.0 (5 броя). – NT 40/1, NT 50/1: Уредът е оборудван с филтърна торбичка от кече с капач- ка, № за поръчка 2.889-155.0 (5

Указание: С този уред могат да се из- смукват всички видове прах до клас на запрашеност L. Указание: Уредът е подходящ за индус- триална прахосмукачка за всмукване на сух, не възпламеним прах със AGW стой- ности по-големи или равни на 1 мг/м

– При изсмукване на фин прах може да се използва допълнително филтърна торбичка от текстилен материал или торбичка за отпадъци (специална принадлежност).

Всмукателната глава да се освободи и да се свали. Поставете филтърната торбичка от

Всмукателната глава да се постави и да се блокира.

Всмукателната глава да се освободи и да се свали. Поставете торбичката за отпадъци (специална принадлежност). Издърпайте торбичката за отпадъци (специална принадлежност) върху резервоара. Следете маркиращата линия да се намира в резервоара и двата венти- лационни отвора да са позиционира- ни на задната стена на резервоара. Всмукателната глава да се постави и да се блокира. Важи само за плосък филтър (целулоза):

При превключване от мокро на сухо изсмукване имайте предвид следно-

Изсмукването на сух прах при влажен филтърен елемент задръства филтъ- ра и може да го направи негоден за упо-

Пускане в експлоатация Антистатична система Сухо изсмукване Монтаж на филтърната торбичка от

Поставяне на торбичка за събиране Превключване от мокро на сухо

209BG– 4 Преди употреба сменете мокрия филтър със сух. Сменете филтъра, описва се в точка "Грижи и поддръжка". Указание: При постоянно мокро изсмук- ване се препоръчва използване на пло- сък филтър PES (вижте филтърни сис-

При мокро изсмукване не трябва да се поема застрашаващ здравето прах.

Демонтирайте ивицата с четки. Монтирайте гумените фаски. Указание: Структурираната страна на гумените фаски трябва да сочи навън.

Всмукателната глава да се освободи и да се свали. Извадете нагоре филтърната тор- бичка от кече за фланеца. Плътно затворете с капачката фил- търната торбичка от кече. Отстранете използваната филтърна торбичка от кече съгласно законови- те предписания. Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния винаги отстранявайте филтърна- та торбичка от кече.

Всмукателната глава да се освободи и да се свали. Издърпайте нагоре торбичката за от- падъци (специална принадлежност). Затворете плътно торбичката за от- падъци (специална принадлежност) със стягащата връзка за кабела под

Извадете торбичката за отпадъци (специална принадлежност). Изхвърляйте торбичката за отпадъ- ци (специална принадлежност) съ- гласно законовите разпоредби. Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния винаги трябва да се отстранява торбичката за събиране (специална принадлежност). Само NT 50/1:

Мръсната вода да се изпусне от мар- куча за изпускане. – При изсмукване на мокри замърсява- ния с дюзата за мека мебел (опция) или дюзата за фуги, респ. когато пре- димно се изсмуква вода от съд, се препоръчва да не се задейства буто- нът за функцията "Полуавтоматично почистване на филтъра". – При достигане на макс. ниво на теч- ността уредът изключва автоматично. – При не проводими течност (напр. емулсия при пробиване, масла и мазнини) уредът не изключва при пълен резервоар. Нивото на за- пълване трябва да се проверява непрекъснато и резервоара да се изпразва своевременно. – След приключване на мокрото из- смукване: Почистете плоския фил- тър с функцията за почистване на филтъра. Почистете електродите с четка. Почистете резервоара с влаж- на кърпа и го подсушете.

Всмукателният маркуч е оборудван със система с клип. Могат да бъдат свърза- ни всички принадлежности с номинална ширина 35 mm. Мокро изсмукване Монтаж гумен овал Отстраняване на филтърната торбичка от кече Отстраняване на торбичка за

Изпуснете мръсната вода Общи положения Връзка с клип 210 BG– 5 Включете щепсела в електрическата

Включете уреда от въртящия прекъс-

Само при уреди с вграден контакт:

Опасност от нараняване и повреда! Щепселът е предназначен само за ди- ректно свързване на електрически ин- струменти към прахосмукачката. Вся- ка друга употреба на щепсела е недо-

Щепсела на електрическия инстру- мент да се пъхне в прахосмукачката. Прахосмукачката се намира в режим Standby. Включете уреда от въртящия прекъс-

Указание: Прахосмукачката се включва и изключва автоматично с електриче- ския инструмент. Указание: Прахосмукачката има забавя- не при потегляне до 0,5 секунди и пос- ледващ ход от до 15 секунди. Указание: Консумираната мощност на електрическите инструменти вижте в Технически данни.

Да се отстрани извитата част на сму- кателния маркуч. Монтирайте адаптера за инструмен- ти към всмукателния маркуч.

Свържете адаптера за инструменти към електрическия инструмент. Указание: Задействането на почиства- нето на филтъра на всеки 5-10 минути повишава продължителността на из- ползване на плоския филтър. Указание: Включването на полуавтома- тичното почистване на филтъра е въз- можно само при включен уред. Задействайте 5 х бутона за полуав- томатично почистване на филтъра. Така плоският филтър се почиства с въздушен тласък (пулсиращ звук).

Интензивно почистване (при особено силно замърсяване на плоския фил- тър): Затворете смукателната тръба, респ. огъната част на ръка и при включен уред натиснете 5 пъти буто- на за полуавтоматично почистване на филтъра. Задействайте 5 х бутона за полуав- томатично почистване на филтъра. Изключете уреда от въртящия пре-

Издърпайте щепсела. Изпразнете резервоара. Почиствайте уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа. Само NT 50/1: Освободете блокировката на плъзга- щата скоба и я регулирайте.

Всмукателния маркуч и мрежовия ка- бел се съхраняват в съответствие с

Уредът да се съхранява в сухо поме- щение и да се осигури против неком- петентна употреба.

Включване на уреда Работа с електрически инструменти Полуавтоматично почистване на

Изключете уреда След всяка употреба Изваждане/прибиране на плъзгащата скоба Съхранение на уреда 211BG– 6 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда. Свалете всмукателната тръба с по- довата дюза от държача. За носене хванете уреда за дръжката за носене и за всмукателната тръба, не за плъзгащата скоба. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Преди всички дейности по уреда той да се изключи и да се извади

Отстраняващите прах машини са пред- пазни приспособления за предотвратя- ване или отстраняване на опасности по смисъла на Федералното сдружение за информация в здравеопазването и за- щита на потребителите A1. – За поддръжка от страна на потреби- теля уреда трябва да се разглоби, да се почисти и да се поддържа, докол- кото това е възможно да се извърши без това да предизвиква опасност за персонала по поддръжката и други лица. Подходящите предпазни меро- приятия съдържат отстраняване на отровите преди разглобяването. По- грижете се за филтриране на прину- дителното отстраняване на отровите на местото, където се разглобява уреда, почистване на повърхностите при поддръжката и подходяща защи- та на персонала. – Отровите от външните части на уре- да се отстраняват по метода на из- смукване и избърсване до сухо, или се третират с уплътняващи средства, преди да се изнесат от опасната об- ласт. Всички части на уреда трябва да се разглеждат като замърсени, ко- гато се изнесат от опасната област. Трябва да бъдат предприети подхо- дящи мерки за предотвратяване на разпръскване на праха. – При провеждане на дейностите по поддръжка и поправка трябва да се изхвърлят всички замърсени пред- мети, които не са могли да бъдат по- чистени задоволително. Такива предмети трябва да се отстраняват в непропускливи торби, в съответ- ствие с валидните разпоредби за от- страняване на такива отпадъци. 몇 ПРЕДУПРЕЖДЕНИЕ Предпазните приспособления за предо- твратяване на опасности трябва да се поддържат редовно. Това означава, че минимум веднъж годишно техника- та на безопасност на тяхната функ-

да се проверява от произ- водителя или оторизирано от него ли- це, напр. херметичността на уреда, увреждания на филтъра.

Опасност от увреждане! За почиства- не не използвайте препарати за под- дръжка, съдържащи силикон. – Обичайните дейности по поддръжка- та можете да извършите и сами. – Повърхността на уреда и вътрешната страна на резервоара трябва да се почистват редовно с влажна кърпа.

Опасност поради опасен за здравето прах. При дейности по поддръжката (напр. смяна на филтър ) да се носи ре- спиратор P2 или с по-високо качество и облекло за еднократна употреба. Tранспoрт

Грижи и поддръжка 212 BG– 7

Отворете капака на филтъра. Извадете рамката на филтъра. Свалете плоския филтър. Отстранете използвания плосък филтър като отпадък съгласно зако- новите предписания. Изпадналата мръсотия отстранете откъм страната за чист въздух. Почистете рамката на филтъра, как- то и мястото за поставяне на филтъ- ра с влажна кърпа. Да се постави нов плосък филтър. При полагането внимавайте плоски- ят филтър да прилегне плътно от всички страни. Поставете рамката на филтъра. Затворете капака на филтъра, тряб- ва да се чуе фиксирането.

Всмукателната глава да се освободи и да се свали. Извадете нагоре филтърната тор- бичка от кече за фланеца. Плътно затворете с капачката фил- търната торбичка от кече. Отстранете използваната филтърна торбичка от кече съгласно законови- те предписания. Поставете нова филтърна торбичка

Всмукателната глава да се постави и да се блокира.

Всмукателната глава да се освободи и да се свали. Издърпайте нагоре торбичката за от- падъци (специална принадлежност). Затворете плътно торбичката за от- падъци (специална принадлежност) със стягащата връзка за кабела под

Извадете торбичката за отпадъци (специална принадлежност). Изхвърляйте торбичката за отпадъ- ци (специална принадлежност) съ- гласно законовите разпоредби. Поставете нова торбичка за отпадъ- ци (специална принадлежност). Издърпайте торбичката за отпадъци (специална принадлежност) върху резервоара. Следете маркиращата линия да се намира в резервоара и двата венти- лационни отвора да са позиционира- ни на задната стена на резервоара. Всмукателната глава да се постави и да се блокира. Всмукателната глава да се освободи и да се свали. Почистете електродите с четка.

Всмукателната глава да се постави и да се блокира.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Указание: Ако възникне неизправност (напр. счупване на филтъра), уредът веднага трябва да се изключи. Преди повторно пускане в действие трябва да се отстрани неизправността. Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия кабел, мрежо- вия щепсел, електродите и евентуал- но контакта на уреда. Да се включи уредът. Изпразнете резервоара. Смяна на плоския филтър Смяна на филтърната торбичка

Смяна на торбичката за събиране Почистване на електродите Помощ при неизправности Смукателната турбина не работи Всмукващата турбина изключва 213BG– 8 Да се изключи уреда и да се изчака 5 секунди, след 5 секунди да се включи

Да се отстранят запушванията от всмукателната дюза, всмукателната тръба, всмукателния маркуч или пло- ския филтър. Сменете напълнената филтърна торбичка от кече. Сменете напълнената торбичка за събиране (специална принадлеж-

Задействайте 5 х бутона за полуав- томатично почистване на филтъра при включен уред. Фиксирайте правилно капака на фил-

Смяна на плоския филтър. Само NT 50/1: Шлауха за източване да се провери за херметичност.

Смяна на плоския филтър. Почистете електродите и междинно- то пространство на електродите с

Нивото на запълване при електриче- ски непроводими течности да се про- верява непрекъснато. Всмукателният маркуч не е свързан. Уведомете сервиза. Уведомете сервиза. Ако повредата не може да бъде от- странена, уреда да се провери от сер-

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евенту- ални повреди на Вашия уред ще отстра- ним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В га- ранционен случай се обърнете към дис- трибутора или най-близкия оторизиран сервиз, като представите касовата бе-

Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. Всмукващата турбина не потегля отново след изпразване на

Смукателната сила намалява Излизане на прах при изсмукване Изключващата автоматика (мокро изсмукване) не реагира Полуавтоматичното почистване на филтъра не работи Полуавтоматичното почистване на филтъра не изключва Полуавтоматичното почистване на филтъра не може да се включи Служба за работа с клиенти

Принадлежности и резервни части 214 BG– 9 С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за тех- ническа безопасност и безвредност на Директивите на ЕC. При промени на ма- шината, които не са съгласувани с нас, настоящата декларация губи валидност. 5.966-337 Подписалите действат по възложение и като пълномощници на управителното

л303951303951 Ниво на пълнене на

л152335152335 Количество въздух

Повърхност на пло- ския филтър

0,6 0,6 0,6 0,6 0,6 0,6 Вид защита -- IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Клас защита IIIIII------ -- -- -- -- I I I Диаметър на всму- кателния маркуч мм 35 35 35 35 35 35 Дължина на всмука- телния маркуч м 2,5 2,5 2,5 2,5 2,5 2,5 Дължина x широчи- на x височина мм 525 x 370 x 560 525 x 370 x 630 640 x 370 x 1045 525 x 370 x 560 525 x 370 x 630 640 x 370 x 1045 Типично собствено

dB(A)222222 Стойност на вибра- циите в областта на дланта – ръката

Ap L Част № Дължина на

Ap Te L Част № Дължина на
