Тип продукт	Професионален почистващ апарат за високо налягане
Марка	Kärcher
Модел	HD 8184 M Cage
Размери (Д × Ш × В)	460 × 420 × 970 mm
Работно тегло	45 kg
Електрическо захранване	400 V / 3 фази / 50 Hz / 4,6 kW
Защита	IPX5
Работно налягане	18 MPa (180 bar)
Макс. свръхналягане	27 MPa (270 bar)
Дебит на водата	12,5 L/min
Макс. температура на водата	60 °C
Макс. налягане на захранване	1 MPa (10 bar)
Мин. дебит на захранване	16 L/min
Дължина на маркуча за високо налягане	Около 15 m (не е точно посочено)
Тип масло за двигател	SAE 90 (скоростна кутия)
Количество масло	0,35 L
Ниво на звуково налягане	75 dB(A)
Гарантирано ниво на звукова мощност	92 dB(A)
Основни функции	Регулируемо високо налягане, вградена ротационна дюза, пистолет EASY!Force, система EASY!Lock
Поддръжка	Седмично почистване на филтъра за входяща вода; смяна на масло на всеки 500 часа
Безопасност	Предпазен клапан, пресостат, предпазен лост на пистолета
Включени аксесоари	Пръчка за високо налягане, пистолет, маркуч за високо налягане, ротационна дюза (според версията)
Гаранция	Съгласно условията на страната; дефекти на материал или производство

Често задавани въпроси - HD 8184 M Cage Kärcher

Какво максимално налягане може да достигне Kärcher HD 8184 M Cage?

Моделът HD 8184 M Cage предлага работно налягане от 18 MPa (180 bar) и максимално свръхналягане от 27 MPa (270 bar).

Какъв тип масло да се използва за помпата?

Използвайте масло SAE 90 за скоростната кутия. Необходимото количество е 0,35 L.

Мога ли да използвам гореща вода с този почистващ апарат за високо налягане?

Да, максималната температура на захранване е 60 °C. Не превишавайте тази граница, за да избегнете повреда на уреда.

Как да обезвъздуша помпата преди първа употреба?

Развийте дюзата на пръчката, оставете водата да тече, докато няма повече мехурчета (около 10 секунди), след това завийте дюзата обратно. Повторете ако е необходимо.

Какво да направя, ако налягането е недостатъчно?

Първо проверете размера на дюзата (трябва да е съгласно спецификациите), обезвъздушете уреда, почистете филтъра за входяща вода и проверете дебита на захранване. Ако проблемът продължава, се свържете с отдела за обслужване на клиенти.

Как да използвам почистващ препарат с този уред?

Използвайте пяна пръчка с резервоар (опционална). Регулирайте дебита с помощта на затворите (1=слаб, 2=среден, 3=силен). Нанесете препарата върху суха повърхност, оставете да подейства, след което изплакнете.

Каква е процедурата за защита от замръзване?

Съхранявайте уреда на място без замръзване. Ако е невъзможно, изпразнете напълно водата и пуснете антифриз на гликолова основа през помпата за максимум 1 минута.

Как да почистя филтъра за входяща вода?

Развийте гайката-съединител, извадете съединителя с филтъра, почистете го с чиста вода и сглобете обратно. Извършвайте тази операция всяка седмица.

Кои аксесоари са съвместими със системата EASY!Lock?

Всички аксесоари с бързо свързване EASY!Lock на Kärcher: пръчки, пистолети, маркучи, четки и т.н. Системата позволява монтаж с едно завъртане.

Уредът не стартира, какво да проверя?

Проверете захранващия кабел, мрежовото напрежение и предпазителя. Ако уредът е прегрял, оставете го да изстине 15 минути и опитайте отново. Ако проблемът продължава, се свържете с отдела за обслужване на клиенти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 8184 M Cage Kärcher

Защита на околната среда 144

Указания за безопасност 144

Обслужащи елементи 144

Монтиране на принадлежностите 145

Прекъсване на работата.... 146

Приключване на работата 146

Съхранение на уреда.... 146

Защита от замръзване.... 147

Транспортиране.... 147

Съхранение.... 147

Грижа и поддръжка.... 147

Помощ при неизправности 147

Аксесоари и резервни части.... 148

Гаранция 148

Технически данни 148

Декларация за съответствие на ЕС.... 150

Общи указания

Преди първото използване на уреда прочетете това оригинално

ръководство за експлоатация и приложените указания за безопасност. Процедирайте съответно. Запазете двете книжки за последващо използване или за следващия собственик.

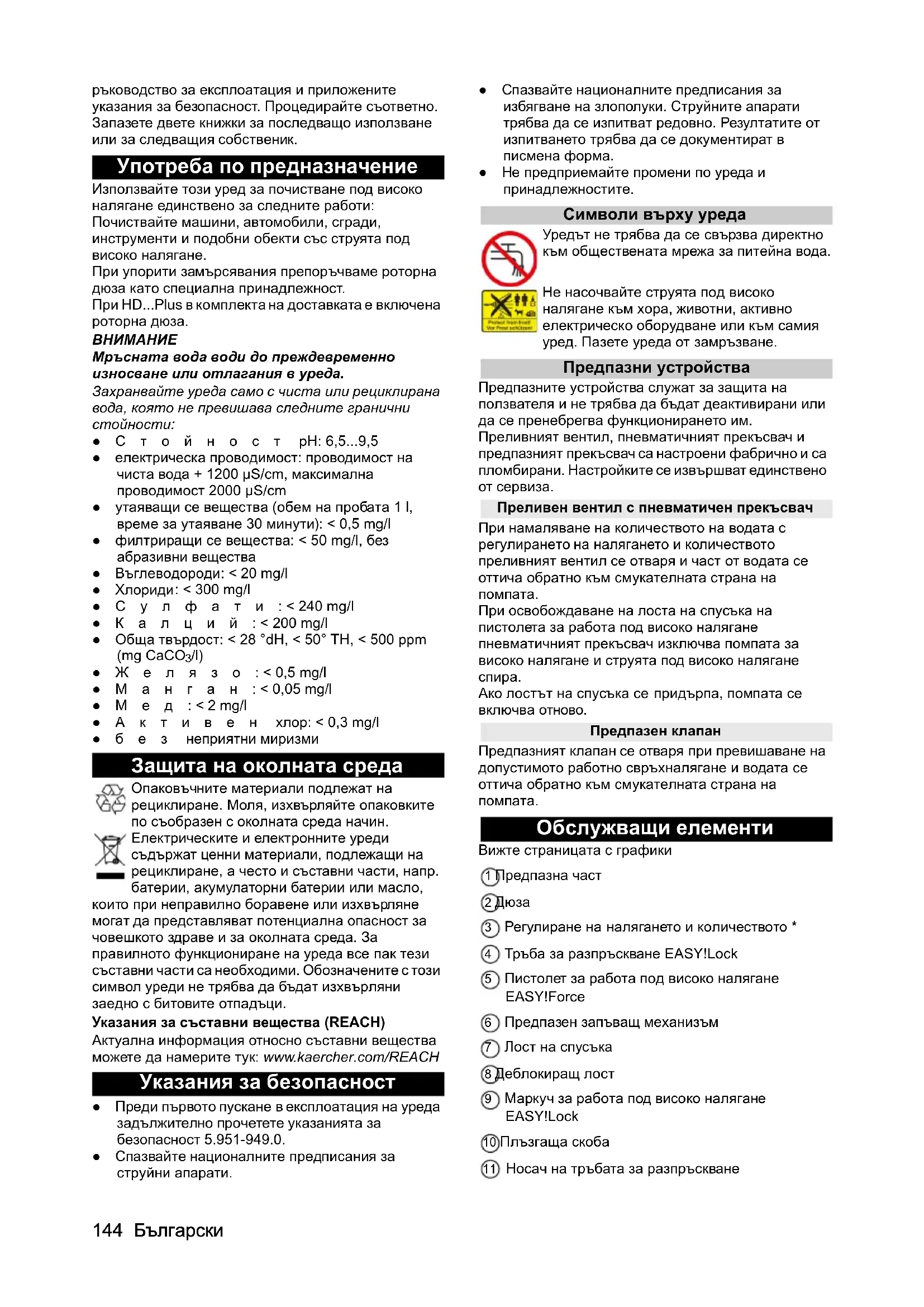

Употреба по предназначение

Използвайте този уред за почистване под високо налягане единствено за следните работи:

Почиствайте машини, автомобили, сгради, инструменти и подобни обекти със струята под високо налягане.

При упорити замърсявания препоръчваме роторна дюза като специална принадлежност.

При HD...Plus в комплекта на доставката е включена роторна дюза.

ВНИМАНИЕ

Мръсната вода води до преждевременно износване или отлагания в уреда.

Захранвайте уреда само с чиста или рециклирана вода, която не превишава следните гранични стойности:

• С т о й н о с т pH: 6,5...9,5
- електрическа проводимост: проводимост на чиста вода + 1200 μS/cm, максимальна проводимост 2000 μS/cm
- утаяващи се вещества (обем на пробата 1 l, време за утаяване 30 минути): < 0,5 mg/l
- филтриращи се вещества: < 50 mg/l, без абразивни вещества
• Въглеводороди: < 20 mg/l
• Хлориди: < 300 mg/l
• С у л ф а т и : < 240 mg/l
• К а л ц и й : < 200 mg/l
- Обща твърдост: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Ж е л я з о : < 0,5 mg/l
• М а н г а н : < 0,05 mg/l
• M e д : < 2 mg/l
• А к т и в е н хлор: < 0,3 mg/l
- без неприятни миризми

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH

Указания за безопасност

• Преди първото пускане в експлоатация на уреда задължително прочетете указанията за безопасност 5.951-949.0.

• Спазвайте националните предписания за струйни апарати.

• Спазвайте националните предписания за избягване на злополуки. Струйните апарати трябва да се изпитват редовно. Резултатите от изпитването трябва да се документират в писмена форма.

• Не предприемайте промени по уреда и принадлежностите.

Символи върху уреда

Уредът не трябва да се свързва директно към обществената мрежа за питейна вода.

Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Пазете уреда от замръзване.

Предпазни устройства

Предпазните устройства служат за защита на ползвателя и не трябва да бъдат деактивирани или да се пренебрегва функционирането им.

Преливният вентил, пневматичният прекъсвач и предпазният прекъсвач са настроени фабрично и са пломбирани. Настройките се извършват единствено от сервиса.

Преливен вентил с пневматичен прекъсвач

При намаляване на количеството на водата с регулирането на налягането и количеството преливният вентил се отваря и част от водата се оттича обратно към смукателната страна на помпата.

При освобождаване на лоста на спусъка на пистолета за работа под високо налягане пневматичният прекъсвач изключва помпата за високо налягане и струята под високо налягане спира.

Ако лостът на спусъка се придърпа, помпата се включва отново.

Предпазен клапан

Предпазният клапан се отваря при превишаване на допустимото работно свръхналягане и водата се оттича обратно към смукателната страна на помпата.

Обслужващи елементи

Вижте страницата с графики

① Предпазна част
②Дюза
③ Регулиране на налягането и количеството *
④ Тръба за разпръскване EASY!Lock
⑤ Пистолет за работа под високо налягане EASY!Force
⑥ Предпазен запъващ механизмъм
⑦ Лост на спусъка
⑧ Деблокиращ лост
⑨ Маркуч за работа под високо налягане EASY!Lock
⑩Плъзгаща скоба
⑪ Носач на тръбата за разпръскване

⑫ Транспортна опора за устройства за почистване на повърхности*, роторна дюза*
⑬ Звездообразна ръкохватка плъзгаща скоба
⑭ Извод за високо налягане EASY!Lock
⑮Холендрова гайка
⑯ Щуцер за маркуча
⑰Цедка
⑱ Извод за вода
⑲ 19 Прекъсвач на уреда
⑳ Държач на кабела, държач на маркуча

* не при всички варианти на уреда е включена в комплекта на доставката

Цветна маркировка

• Обслужващите елементи за процеса на почистване са жълти.
• Обслужващите елементи за поддръжка и сервизно обслужване са светлосиви.

Разопаковане

1. При разопаковане проверете съдържанието на опаковката.
2. При транспортни щети незабавно информирайте дистрибутора.

Монтиране на принадлежностите

Указание

Системата EASY!Lock свързва бързо и надеждно компоненти чрез резба за бързо завиване само с едно пълно завъртане.

1. Поставете дюзата за високо налягане на тръбата за разпръскване.
2. Монтирайте и затегнете здраво холендровата гайка (EASY!Lock).

3. Свържете тръбата за разпръскване с пистолета за работа под високо налягане и затегнете здраво (EASY!Lock). Фигура А

4. Монтирайте плъзгащата скоба. Фигура В

Монтиране на маркуча за работа под високо налягане

1. Свържете маркуча за работа под високо налягане с пистолета за работа под високо налягане и извода за високо налягане на уреда, и затегнете здраво (EASY!Lock).

Опасност от нараняване поради електрически удар

Свързвайте уреда с електрическата мрежа посредством щепсел. Забранена е връзка с електрическата мрежа без възможност за изключване. Щепсельт служи за изключване от мрежата.

Присъединителни стойности - вж. типовата табелка или Технически данни.

1. Развийте мрежовия захранващ кабел и го положете на пода.
2. Включете мрежовия щепсел в контакта.

Извод за вода

Свързване към водопровод

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност за здравето поради връщането на замърсена вода в мрежата за питейна вода.

Спазвайте предписанията на водоснабдителното предприятие.

Съгласно валидните предписания уредът никога не трябва да се използва без системен разделител към мрежата за питейна вода. Използвайте системен разделител на KÄRCHER или, като алтернатива, системен разделител в съответствие с EN 12729, тип ВА. Водата, преминала през системен разделител, вече не се счита за годна за пиене. Винаги свързвайте системния разделител към водопровода, никога директно към извода за вода на уреда.

1. Проверявайте водопровода за налягане, температура и количество на постъпващата вода. Изисквания - вж. раздел "Технически данни".

2. Свържете системния разделител и извода за вода на уреда с маркуч (минимална дължина 7,5 m, минимален диаметър 1"). Захранващият маркуч не е включен в комплекта на доставката.

3. Отворете входа за вода.

Изсмукване на водата от резервоара

1. Завинтете всмукателния маркуч (каталожен номер 4.440-207.0) и филтъра (каталожен номер 4.730-012.0) към извода за вода.

2. Обезвъздушете уреда.

Обезвъздушаване на уреда

1. Развийте дюзата от тръбата за разпръскване.
2. Оставете уреда да работи, докато водата започне да излиза без мехурчета.
3. При проблеми при обезвъздушаването оставете уреда да работи в продължение на 10 секунди, след това го изключете. Повторете процеса няколко пъти.
4. Изключете уреда.
5. Завинтете дюзата отново.

Обслужване

⚠️ ОПАСНОСТ

Опасност от нараняване от водната струя под високо налягане

Никога не фиксирайте лоста на спусъка и предпазния лост в задействана позиция. Не използвайте пистолета за работа под високо налягане, ако предпазният лост е повреден. Преди всякакви работи по уреда натиснете напред предпазния запъващ механизъм на пистолета за работа под високо налягане.

Отваряне/затваряне на пистолета за работа под високо налягане

1. Отваряне на пистолета за работа под високо налягане: Натиснете предпазния лост и лоста на спусъка.
2. Затваряне на пистолета за работа под високо налягане: Отпуснете предпазния лост и лоста на спусъка.

Уредът може да се използва в изправено или легнало положение.

Указание

Уредът е оборудван с пневматичен прекъсвач. Двигателят сработва само ако пистолетът за работа под високо налягане е отворен.

1. Поставете прекъсвача на уреда на "I".
2. Освободете пистолета за работа под високо налягане, за целта натиснете назад предпазния запъващ механизъм на пистолета за работа под високо налягане.
3. Отворете пистолета за работа под високо налягане.
4. При уред с регулиране на налягането и количеството: Настройте работното налягане чрез въртене на регулирането на налягането и количеството.

Работа с почистващи препарати

Указание

За работа с почистващи препарати е необходим уред за пяна с резервоар (опция).

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност за здравето поради неправилна работа с почистващи препарати

Съблюдавайте указанията за безопасност, посочени на почистващия препарат.

ВНИМАНИЕ

Неподходящи почистващи препарати могат да повредят уреда и почиствания обект.

Използвайте само одобрени от KÄRCHER почистващи препарати.

Съблюдавайте приложените към почистващия препарат препоръки за дозировка и указания.

С цел опазване на околната среда използвайте икономично почистващи препарати.

Почистващите препарати на KÄRCHER гарантират безпроблемна работа. Моля, консултирайте се или поискайте нашия каталог или нашите информационни листове за почистващи препарати.

Фигура С

① Дюза за пяна
②Резервоар
③ Комплект от бленди Смесен почистващ препарат: 3=високо, 2=средно, 1=ниско
④ Смукателен маркуч
⑤ Пистолет за работа под високо налягане EASY!Force

1. Развийте резервоара.
2. Поставете желаната бленда във всмукателния маркуч.
3. Сипете почистващ препарат в резервоара.
4. Завинтете резервоара към дюзата за пяна.
5. Свалете тръбата за разпръскване от пистолета за работа под високо налягане.
6. Монтирайте дюзата за пяна на пистолета за работа под високо налягане и затегнете здраво.
7. Пуснете уреда за почистване под високо налягане в експлоатация.

Препоръчани методи за почистване

1. Напръскайте икономично почиствация препарат върху сухата повърхност и оставете да подейства (не изсушавайте).
2. Отмийте разтворената мръсотия със струята под високо налягане.

Изплакване на уреда за пяна

След употреба уредът за пяна трябва да се изплаква, за да се предотврати отлагането на почистващи препарати.

1. Развийте резервоара.
2. Излейте остатъка от почистващия препарат обратно в доставената опаковка.
3. Напълнете резервоара с чиста вода.
4. Завинтете резервоара към дюзата за пяна.
5. Работете с дюзата за пяна в продължение на прибл. 1 минута, за да отмиете остатъци от почистващия препарат.
6. Изпразнете резервоара.

Прекъсване на работата

1. Затворете пистолета за работа под високо налягане, уредът се изключва.
2. Осигурете пистолета за работа под високо налягане, за целта натиснете напред предпазния запъващ механизъм.

Указание

При изключване на уреда налягането на водата спада с прибл. 70%. Така силата за задействане на пистолета за работа под високо налягане намалява и експлоатационният срок на уреда се увеличава.

Продължаване на работата

1. Освободете пистолета за работа под високо налягане, за целта натиснете назад предпазния запъващ механизъм на пистолета за работа под високо налягане.
2. Отворете пистолета за работа под високо налягане, уредът се включва отново.

Приключване на работата

1. Затворете входа за вода.
2. Отворете пистолета за работа под високо налягане.
3. Завъртете прекъсвача на уреда на "I" и оставете уреда да работи 5 до 10 секунди.
4. Затворете пистолета за работа под високо налягане.
5. Завъртете прекъсвача на уреда на "0/OFF".
6. Издърпвайте мрежовия щепсел от контакта само със сухи ръце.
7. Отстранете входа за вода.
8. Отворете пистолета за работа под високо налягане, докато уредът не се намира под налягане.
9. Осигурете пистолета за работа под високо налягане, за целта натиснете напред предпазния запъващ механизъм.

Съхранение на уреда

1. Оставете тръбата за разпръскване с пистолета за работа под високо налягане на носачите на тръбата за разпръскване.
2. Навийте мрежовия захранващ кабел около държача на кабела/маркуча.
3. Навийте маркуча за работа под високо налягане, закачете над държача на кабела/маркуча.

Защита от замръзване

ВНИМАНИЕ

При замръзване ненапълно изпразненият от вода уред се поврежда.

Съхранявайте уреда на място, където липсват условия за замръзване.

Ако не е възможно съхранение без замръзване:

1. Източете водата.
2. Изпомпвайте през уреда конвенционален препарат за защита от замръзване.
3. Оставете уреда да работи максимально 1 минута, докато помпата и тръбите се изпразнят.

Указание

Използвайте конвенционални препарати за защита от замръзване за моторни превозни средства на базата на гликол. Съблюдавайте правилата за боравене, дадени от производителя на препарата за защита от замръзване.

Транспортиране

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване, опасност от повреда

При транспортиране съблюдавайте теглото на уреда.

ВНИМАНИЕ

Опасност от повреда

Предпазвайте лоста на спусъка на пистолета за работа под високо налягане от повреди.

1. При транспортиране на по-дълги разстояния теглете уреда след себе си за плъзгащата скоба.
2. При изкачване на стълби теглете уреда стъпало по стъпало.
3. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и обръщане в съответствие с валидните инструкции.

Транспортна опора за устройства за почистване на повърхности или роторна дюза

1. Поставете присъединителния накрайник на устройството за почистване на повърхности или на роторната дюза на транспортната опора на тръбната рамка.
2. Завийте холендровата гайка приблизително с 1 пълно завъртане.

Съхранение

△ПРЕДПАЗЛИВОСТ

Опасност от нараняване, опасност от повреда.

При съхранението съблюдавайте теглото на уреда.

1. Съхранявайте уреда само във вътрешни помещения.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване поради включващ се непреднамерено уред и от електрически удар.

Преди всякакви работи изключвайте уреда и издърпвайте мрежовия щепсел.

Инспекция на безопасността/договор за поддръжка

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на безопасността или да сключите договор за поддръжка. Моля, консултирайте се.

Преди всяка употреба

1. Проверете присъединителния кабел за повреди, незабавно възлагайте смяна на повредения кабел от оторизиран сервис или електротехник.
2. Проверете маркуча за работа под високо налягане за повреда, незабавно сменяйте повредения маркуч за работа под високо налягане.
3. Проверете уреда за херметичност. Допуска се за изтичат 3 капки вода за една минута. При по-силна пропускливост потърсете сервис.

Веднъж седмично

1. Почистете цедката в извода за вода.

Почистване на цедката в извода за вода

1. Развийте холендровата гайка.
2. Извадете щущера за маркуча с цедката.
3. Почистете повърхността на цедката и я изплакнете. Указание: Настройте шестостена на щущера за маркуча спрямо извода в уреда.
4. Поставете щущера за маркуча с цедката.
5. Затегнете холендровата гайка.

На всеки 500 работни часа, най-малко веднъж годишно

1. Възлагайте извършването на поддръжка на уреда от сервиса.
2. Сменяйте маслото.

Смяна на маслото

Указание

Количество и вид на маслото - вж. раздел "Технически данни"

1. Развийте 4-те винта.
2. Свалете капака на уреда. Фигура D
3. Наведете маслоизпускателния маркуч надолу и го дръжте над събирателен съд за масло.
4. Извадете пробката от маслоизпускателния маркуч.
5. Свалете капака.
6. Извадете пенопласта от резервоара за масло.
7. Изчакайте, докато маслото изтече напълно. Фигура Е
8. Поставете пробката в маслоизпускателния маркуч.
9. Обърнете нагоре маслоизпускателния маркуч и го фиксирайте.
10. Сипете изчисленото количество масло.
11. Сложете пенопласта в резервоара за масло.
12. Поставете капака и го притиснете силно. Фигура F

Помощ при неизправности

⚠️ ОПАСНОСТ

Опасност от нараняване поради включващ се непреднамерено уред и от електрически удар.

Преди всякакви работи изключвайте уреда и издърпвайте мрежовия щепсел.

Възлагайте проверката и ремонта на електрически компоненти само на оторизирания сервис.

При неизправности, които не са споменати в настоящата глава, потърсете оторизиран сервис при съмнение или при изрично указание за това.

Уредът не може да се стартира

• Проверете присъединителния кабел за повреда.
• Проверете мрежовото напрежение.
• Ако уредът е прегрял:
  а Поставете прекъсвача на уреда на "0".
  b Оставете уреда да се охлади в продължение на най-малко 15 минути.
  с Поставете прекъсвача на уреда на "1".

- При електрически дефект потърсете сервис.

Уредът не постига налягане

• Проверете големината на дюзата, необходима големина - вж. глава "Технически данни".
• Обезвъздушете уреда, вж. глава "Обезвъздушаване на уреда".
• Почистетецедката в извода за вода.
• Проверете количеството на постъпвашата вода, необходимо количество - вж. глава “Технически данни”.
• Почистете дюзата.
• При необходимост потърсете сервис.

Помпата не е херметична

Допуска се изпускане на до 3 капки вода за една минута.

- При по-силна пропускливост възлагайте проверка на уреда от сервиса.

Помпата хлопа

• Проверете подаването за вода за херметичност.
• Обезвъздушете уреда, вж. глава
  "Обезвъздушаване на уреда".
• При необходимост потърсете сервис.

Примесът на почистващ препарат е твърде малък

• Допълнете резервоара на дюзата за пяна.
• Поставете по-голяма бленда на всмукателния маркуч.
• Проверете всмукателния маркуч и дюзата за пяна за отлагания от почистващи препарати. Отмийте отлаганията с хладка вода.

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна)

Запазваме си правото на технически промени.
Технически данни

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Вариант за различните страни
Страна EU CH EU GB
Електрическо свързване
Мрежово напрежение			V	230	230	230	230-240
Фаза ~	1	1	1	1
Честота			Hz	50	50	50	50
Присъединителна мощност			kW	3,1	2,3	3,3	3,1
Тип защита				IPX5	IPX5	IPX5	IPX5
Предпазител (инертен)			A	16	10	16	13
Удължителен кабел 30 m			mm^2	2,5 2,5 2,5 2,5
Извод за вода
Налягане на постъпващата вода (макс.)			MPa	1	1	1	1
Температура на постъпващата вода (макс.)			°C	60	60	60	60
Количество на постъпващата вода (мин.)			l/min	13	13	13	13
Височина на засмукване (макс.)			m	0,5	0,5	0,5	0,5
Данни за мощността на уреда
Големина на дюза за стандартна дюза				033	038	034	045
Работно налягане			MPa	15	12	16	12
Работно свръхналягане (макс.)			MPa	22,5	18	24	18
Дебит, вода			l/min	9,3	9,6	9,9	11,7
				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Реактивна сила на пистолета за работа под високо налягане			N 28,6 28,6 30,0 29,5
Размери и тегла
Типично собствено тегло			kg	33	33	42	43
Дължина mm 460 460 460 460
Широчина mm 420 420 420 420
Височина mm 970 970 970 970
Количество на маслото			I	0,25	0,25	0,35	0,35
Вид масло			Тип	15W40	0W40	0W40	0W40
Установени стойности съгласно EN 60335-2-79
Стойност на вибрацията ръка-рамо			m/s ^2	2,4	2,4	2,8	2,8
Неустойчивост K			m/s ^2	0,7	0,7	0,9	0,9
Ниво на звуково налягане			dB(A)	74	74	74	72
Неустойчивост K _pA			dB(A)	3	3	3	3
Ниво на звукова мощност L _WA + Heустойчивост K _WA			dB(A)	90	90	89	88
				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Вариант за различните страни
Страна				EU	EU	EU	EU
Електрическо свързване
Мрежово напрежение			V	230	400	400	400
Фаза			~	1	3	3	3
Честота			Hz	50 50 50 50
Присъединителна мощност			kW	3,4	4,2	4,2	4,6
Тип защита				IPX5	IPX5	IPX5	IPX5
Предпазител (инертен)			A	16	16	16	16
Удължителен кабел 30 m			mm ^2	2,5	2,5	2,5	2,5
Извод за вода
Налягане на постъпващата вода (макс.)			MPa	1	1	1	1
Температура на постъпващата вода (макс.)			°C	60 60 60 60
Количество на постъпващата вода (мин.)			l/min	15	15	15	16
Височина на засмукване (макс.)			m	0,5	0,5	0,5	0,5
Данни за мощността на уреда
Големина на дюза за стандартна дюза				043	042	040	042
Работно налягане			MPa	14	16	17	18
Работно свръхналягане (макс.)			MPa	21	24	25,5	27
Дебит, вода			l/min	11,5	11,6	11,6	12,5
Реактивна сила на пистолета за работа под високо налягане			N 32,3 34,5 35,5 41,8
Размери и тегла
Типично собствено тегло			kg	42	43	36	45
Дължина mm 460 460 460 460
Широчина mm 420 420 420 420
Височина mm 970 970 970 970
Количество на маслото			I		0,35	0,35	0,35
Вид масло			Тип	0W40	SAE 90	SAE 90	SAE 90
				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Установени стойности съгласно EN 60335-2-79
Стойност на вибрацията ръка-рамо			m/s^2	2,7 2,4 3,0 2,3
Неустойчивост K			m^2	0,8 0,7 0,8 0,7	/		s
Ниво на звуково налягане			dB(A)	68	70	79	75
Неустойчивост K_pA			d	B	(	A	)
Ниво на звукова мощност L_WA + Heустойчивост K_WA			d	B	(	A	)

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване под високо налягане

Тип: 1.150-xxx

Тип: 1.151-xxx

Тип: 1.524-xxx

Приложими директиви на ЕС

2000/14/EO

2006/42/EO (+2009/127/EO)

2011/65/EC

2014/30/EC

2009/125/EO

Приложен(и) регламент(и)

(EC) 2009/1781

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Приложима процедура за оценяване на съответствието

Ниво на звукова мощност dB(A)

HD 6/15 M

Измерено: 87

Гарантирано: 90

HD 6/16-4 M

Измерено: 87

Гарантирано: 89

HD 7/12 M Cage

Измерено: 85

Гарантирано: 88

HD 7/17 M

Измерено: 92

Гарантирано: 95

HD 7/14-4 M

Измерено: 81

Гарантирано: 84

HD 7/16-4 M

Измерено: 83

Гарантирано: 86

HD 8/18-4 M

Измерено: 88

Гарантирано: 91

Подписвашите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
