РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD3055WFVN Profilo

1 Overview du document. 131

Conseils de réparation - réfrigérateur / congélateur combiné

1. A propos de ce document 259

1.2 Explication des symboles 259

1.2.1 Niveau de risque 259 1.2.2 Symboles de danger 259 1.2.3 Structure des indications d'avertissement 260 1.2.4 Symboles généraux 260

Sécurité 261

2.1 Consignes de sécurité générales 261

2.1.1 Tous les appareils électroménagers 261

Outils et aides. 262

Réparation 263

4.1 Remplacer le joint de porte 263

4.1.1 Retirer le joint de porte 263 4.1.2 Monter le joint de porte 263

4.2 Remplacer la poignée de porte 266

4.2.1 Retirer la poignée de porte 266 4.2.2 Monter la poignée de porte 266

4.3 Remplacer la charnière supérieure de la porte 267

4.3.1 Retirer la charnière supérieure de la porte 267 4.3.2 Monter la charnière supérieure de la porte 268

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur) 269

4.4.1 Retirer la charnière supérieure de la porte 269 4.4.2 Monter la charmière supérieure de la porte 270

4.5 Remplacer la charnière intermédiaire de la porte 271

4.5.1 Retirer la charnière intermédiaire de la porte 271 4.5.2 Monter la charnière intermédiaire de la porte 271

4.6 Remplacer la charnière de porte inférieure 272

4.4.6.1 Retirer la charnière intermédiaire de la porte 272 4.6.2 Monter la charnière de porte inférieure 272

4.7 Remplacer la tablette 273

4.7.1 Retirer la tablette 273 4.7.2 Monter la tablette 273

4.8 Remplacer le casier à bouteilles 274

4.8.1 Retirer le casier à bouteilles 274 4.8.2 Monter le casier à bouteilles 274

4.9 Remplacer l'étagère de la porte 275

4.9.1 Retirer l'étagère de la porte 275 4.9.2 Monter l'étagère de la porte 275

4.10 Remplacer l'étagère ajustable de la porte 276

4.10.1 Retirer l'étagère ajustable de la porte 276 4.10.2 Monter l'étagère ajustable de la porte 276

4.11 Remplacer le bac d'aliments congelés 277

4.11.1 Retirer le bac d'aliments congelés 277 4.11.2 Monter le bac d'aliments congelés 277

4.12 Remplacer le bac 278

4.12.1 Retirer le bac. 278 4.12.2 Monter le bac 278

4.13 Remplacer le bac télescopique 279

4.13.1 Extraire le bac télescopique 279 4.13.2 Monter le bac télescopique 279

4.14ChangerleprojecteurLED 280

4.14.1 Démontage du projecteur LED 280 4.14.2 Monter le projecteur LED 280

4.15 Remplacer l'éclairage LED supérieur 281

4.15.1 Retirer l'éclairage LED 281 4.15.2 Monter l'éclairage LED supérieur 282

4.16 Échange de l'éclairage LED latéral 283

4.16.1 Démontage de l'éclairage LED latéral 283 4.16.2 Montage de l'éclairage LED latéral 284

4.17 Changer le projecteur LED 285

4.17.1 Démontage du projecteur LED 285 4.17.2 Monter le projecteur LED 286

4.18 Echange du module d'alimentation LED 287

4.18.1 Démontage du module d'alimentation LED 287 4.18.2 Montage du module d'alimentation LED 289

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1 : Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants :

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiées nationales.

Risques de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

Utiliser uniquement des pièces détachées d'origine.

Risques d'endommagement des composants sensibles aux décharges électrostatiques!

• Ne pas toucher les modules, ni leurs connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]
Outil spécifique [00342180]
Ventouse [00342224]	Ø50 mm
Embout Torx TX20 [00340865]	6,3 mm (1/4")
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm

2021-09-30 9001631452 Copyright par BSH Hausgeräte GmbH Pages 262 à 769

4.1 Remplacer le joint de porte

Pré-requis: La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Le joint de porte est retiré.

Monter le joint de porte

I	L'épaissur du nouveau joint de porte peut différer légrement de celle de l'ancien. Cela n'affectora en rien la fermeture ou le fonctionnement à long terme de la porte.
I	Si vous appeareil est doté de charnière ou d'attaches de channières ajus-tables, vous pourrez optimiser le comportement de fermeture par la suite.
I	Les petits trouss latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. Si la rainure de joint est endommagée.
2. Contacter le service après-vente
3. andé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

Réparation

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865] Tourmevis plat Lame 10 mm x 1.6 mm x 200 mm

Pré-requis:

L'appareil est déconnecté de l'alimentation. La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Devisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

La poignée de la deuxième porte peut être retirée de la même manière.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.3 Remplacer la charnière supérieure de la porte

Outilage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arêtes vives !

Blessures par coupure

Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

Blessures dues à des pièces qui chutent.

• Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2). 3. Faire pivoter le cache de la charnière (3). 4. Retirer le cache de la charnière supérieure (4). 5. Dévisser deux vis (5). 6. Retirer la charnière supérieure (6).

La charnière supérieure est retirée.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes formés devraient refermer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arrêtes vives ! Blessures par coupure Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement. Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent. - Sécuriser les composants contre le risque de chute.

1. Introduction

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. - Sécuriser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pièces sous tension!

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension!

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de

démarrer la réparation.

Pre-requis:

L'appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Retirer le cache de la charnière supérieure (1).

1. Retirer le couvercle de la boîte de câbles (2).
2. Débrancher la connexion électrique (3).
3. Dévisser la vis de mise à la terre (4).
4. Retirer la protection du câble (5).
5. Dévisser la vis (6).

La charnière supérieure est retirée.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arêtes vives !

Blessures par coupure

Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Attention

Risque de pièces qui chutent en raison de vis trop lâches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés. La charnière supérieure de la porte est retirée.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment réfrigérateur (1).
2. Dévisser deux vis (2)
3. Retirer la charnière intermédiaire (3).

La charnière intermédiaire est retirée.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.6 Remplacer la charnière de porte inférieure

Outilage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arêtes vives !

Blessures par coupure

Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

essures dues à des pièces qui chutent. Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés. La charnière supérieure est retirée.

La charnière intermédiaire est retirée.

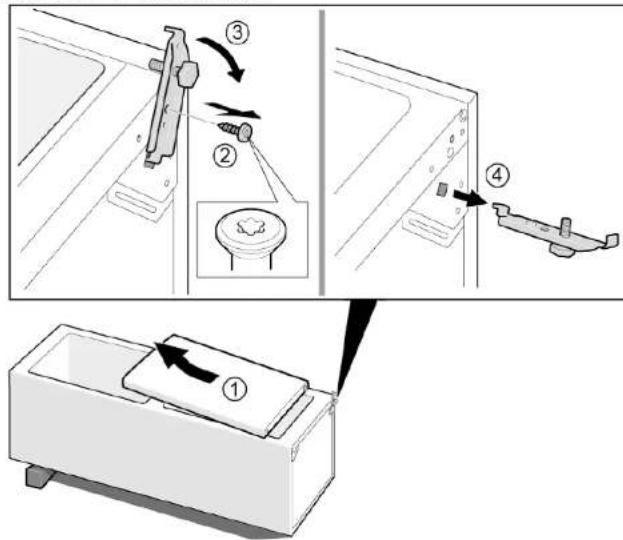

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartiment congélateur (1).
2. Dévisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la charnière inférieure (4).

La charnière inférieure de la porte est retirée.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

4.7 Remplacer la tablette

Pré-requis: La porte est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

4.8 Remplacer le casier à bouteilles

Pré-requis: La porte est ouverte.

4.8.1 Retirer le casier à bouteilles

Extraire le casier à bouteilles.

Le casier à bouteilles est retiré.

4.8.2 Monter le casier à bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Remplacer l'étagère de la porte

Pré-requis: La porte est ouverte.

4.9.1 Retirer l'étagère de la porte

Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.9.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.10 Remplacer l'étagère ajustable de la porte

Pré-requis: La porte est ouverte.

4.10.1 Retirer l'étagère ajustable de la porte

Relever l'étagère ajustable en hauteur de la porte jusqu'à ce qu'elle soit libérée de son support.

L'étagère ajustable de la porte est retirée.

4.10.2 Monter l'étagère ajustable de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.11 Remplacer le bac d'aliments congelés

Pré-requis: La porte est ouverte.

4.11.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1). 2. Retirer le bac d'aliments (2).

Le bac d'aliments congeles est retire.

4.11.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

4.12 Remplacer le bac

Pré-requis: La porte est ouverte.

4.12.1 Retirer le bac

1. Extraire le bac inférieur du réfrigérateur (1). 2. Extraire le bac supérieur du réfrigérateur (2).

Les bacs sont retirées.

4.12.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

4.13 Remplacer le bac télescopique

Pré-requis: La porte est ouverte.

4.13.1 Extraire le bac télescopique

1. Extraire complètement le bac télescopique (1). 2. Retirer le bac télescopique (2)

Le bac télescopique est retiré.

4.13.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

4.14 Changer le projecteur LED

Outilage nécessaire:

Votre appareil est equipped'un éclairage LED ne demandant pas d'entree

tien.

Les réparations de cet appareil sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension!

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Prudence

Aretes yives !

Blessures par coupure

Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.

La porte est ouverte.

4.14.1 Démontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.

Le projecteur LED est retiré.

4.14.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.15 Remplacer l'éclairage LED supérieur

Outilage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation. La porte est ouverte. Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.15.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

• La connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Réinitialiser l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.15.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

4.16 Échange de l'éclairage LED latéral

Outillage nécessaire:

Ventouse 50mm [00342224]

Votre appareil est equipped'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension!

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Prudence

Arrêtes vives ! Blessures par coupure Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation. La porte est ouverte. Les clayettes du réfrigerateur sont retirées.

4.16.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

Réparation

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est rétré.

4.16.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigerateur (fixer les crochets). L'éclairage LED latéral est monté.

4.17 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180] Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés. Avec la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Prudence

Arrêtes vives Blessures par coupure Porter des gants de protection.

Pre-reguls:

Appareil est déconnecté de l'alimentation. La porte est ouverte. Les clayettes du réfrigerateur sont retirées.

4.17.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

Réparation

1. Défaire le module projecteur LED.

1. Désfaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.17.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.18 Echange du module d'alimentation LED

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865] Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820] Reservoir Capacité min. 200 ml

Valable pour variantes d'appareils avec "appareil photo dans le réfrigérateur" (CIF, camera in fridge).

Les réparations des modules électroniques sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension ! Risque d'électrocution en cas de réparation non conforme.

Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. - Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Prudence

Arêtes vives ! Blessures par coupure. Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation. La face arrière de l'appareil est accessible.

Attention!

Si l'eau de condensation parvient sur l'électronique et les racords du compresseur, il peut y avoir un risque d'endommagement de l'électronique de l'appareil.

Lors du retrait du tuyau de vidange, vérifier que l'eau de condensation ne parvient pas sur les composants électromagnétiques.

1. Retirer le tuyau d'évacuation de l'eau de vidange (1).
2. Ajouter de l'eau de condensation dans le bac.
3. Retirer le tuyau de vidange du bac d'évaporation (2).

Réparation

1. Dévisser la vis.

Le condensateur de démarrage du compresseur et le boîtier du module d'alimentation LED sont libérés.

1. Défaire les deux crochets.

Le cache du condensateur de démarrage du compresseur et du boîtier du module d'alimentation LED est libre.

1. Déserrer les quatre crochets.

Le module d'alimentation LED est libre.

1. Défaire les branchements électriques (1) et (2) du module d'alimentation LED.

Le module d'alimentation LED est démonté.

4.18.2 Montage du module d'alimentation LED

Le montage s'effectue dans l'ordre chronologique inverse.

Pour dégager: H TnpTa eivai avoixTn.

1. ATEAEUEBPOATE TO OTEYAVOTIOINTKO TIOPTAC ATTO TYEYKOTN OTN DEIGA KAI apiOtePn yuvia.

1. TpaγgTc to oTeyavotmoiŋk o npiaε Eω ano tv Ev ykomn

To ateyavantoioinko ts npiae exaipaehei.

4.1.2 ToToEeTOn OTeyavOToiNtIKoU TóptAs

4.1 À guminomètres cseréje 359

4.1.1 Élimination des gommes 359 4.1.2 Installation des gommes 359

1. Nyomja a gumitométés fenti és alatti sarkait a bárázdába.

Smaga Hellzmera Herfce!

Muguras un muskulu savainojumi

Ierices durvis drkst nonemt tikai apmacfts speciaists. Lericeirjaparvietodivata ir jazmanto tikai piemeroi darbarlki un aprikojums.

Asas malas! Grieztas brūces. Lietojiet aizsargcimdus.

Servusos jer cu paslidesana! Kaulu luzumi / saspiesanas traumas Nostipriniet ierces, lai tas neslfdetu.

Krītosu detālu risks, ko izraisa valīgas skruves! Krītosu detālu izraisītas traumas. Nostipriniet detālu, lai tmenokristu.

Prasiba:

Ierices elektropadevei ir jabut atvienotai. Lericesieksejamdalimirjabutiznemtam. Augsja vira ir nonemta. Videjaa vira ir nonemta.

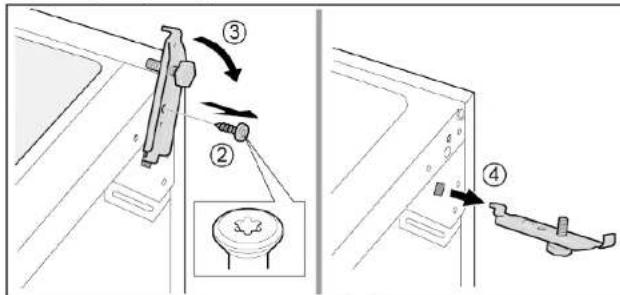

1. Nouez les brides de fixation des durvis (1).
2. Déscrew les vis (2).
3. Pagneziet apaisjo viru uz arru (3).
4. Nommez l'alimentation externe (4)

Durvis apaksjas viras ir nemtas.

1. Atb riv oje t c e trus akus.

Tout est débloqué LED barosanas padeves modulis.

1. Atvienojiet LED barojanas padeves modulu elektrosavienojumu (1) un (2).

LED barosanas padeves modulis ir nonemts.

Remontés

Installez la carte SIM.

1. Percelez LED lemputé j kaire.

1. Désconnecter la connexion électrique du foc LED.
